Шиберная заслонка на дымоход: особенности монтажа + пример самостоятельного изготовления

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

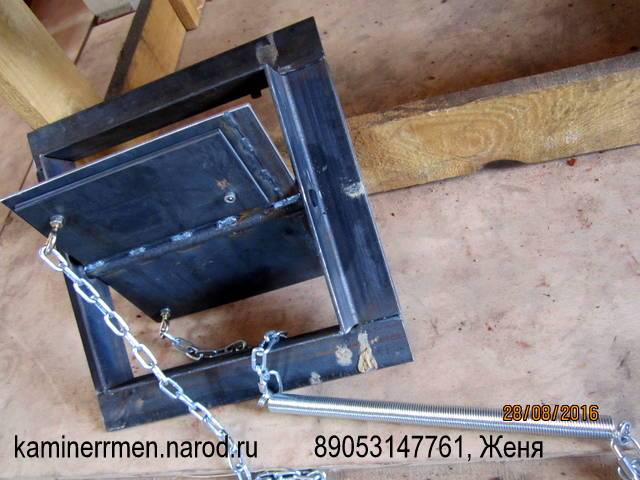

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Галерея изображений Фото из В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать

Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой

Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху

Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки

Шаг 1 – определение места монтажа

Шаг 2 – обрезание кирпичей по периметру отверстия

Шаг 3 – посадка шибера на раствор

Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Методы производства и материалы

Уплотнительные поверхности выпускаются в следующих вариантах: без колец, с латунными кольцами, с фторопластовыми кольцами и с крышками из коррозионностойкой стали. Если в клиновых конструкциях используется резина, то ею покрывается клин, в шланговых конструкциях изготавливается шланг избыточного давления.

Корпуса задвижек чугунной трубопроводной арматуры изготавливаются из чугуна, металла и алюминиевого сплава. Титан и металлические изделия свариваются из прессованных заготовок.

Вывод

Иногда довольно маленькая и, казалось бы, не принципиальная деталь может сэкономить нам много денег. Такой деталью является шибер. Хотя лично я считаю, что в устройстве дымоходных систем нет неважных элементов — все они выполняют определенную роль и обеспечивают необходимую степень безопасности.

После прочтения этой статьи вы сможете сделать заслонку самостоятельно, но не игнорируйте советы специалистов и обучающие видео.

Варианты размещения стабилизатора тяги

Стабилизатор тяги дымохода может устанавливаться там же, где смонтирован теплогенерирующий прибор, или же в соседнем помещении, в котором устроен отвод от котла или печи до дымоотводящей системы. Давление может колебаться от 10 до 35 Па.

Существует два основных способа установки тягового стабилизатора:

1. устройство размещают на 500 мм выше уровня места соединения теплогенерирующего прибора с дымоотводящей системой;
2. стабилизатор тяги устанавливают на одном уровне соединения теплогенерирующего устройства с дымоходной трубой, однако это расстояние должно составлять не меньше 400 мм от поверхности пола.

Также, большинство производителей теплогенерирующего оборудования, рекомендует использовать специальные стабилизаторы, называемые в народе «грибками». Подобный регулятор тяги представляет собой небольшой отрезок дымоходной трубы с расширением в форме грибка и открытым участком под ним для притока наружного воздуха. Такое конструктивное решение по сравнению с традиционным выпуском дымохода имеет следующие преимущества:

• стабилизация давления в топке отопительного прибора;
• устранение в дымоходной трубе излишней тяги, а соответственно приведение в норму КПД теплогенерирующего устройства;
• защита теплогенерирующего устройства при возникновении в дымоходной системе обратной тяги;
• контроль тяги.

1-воздушный поток из помещения, где установлен отопительный прибор;

2-кратковременный, не более 60 с., вброс в котельную отработанных газов;

3-направление отработанных газов в случае тягового опрокидывания;

4-направление отработанных газов отопительного теплогенерирующего прибора.

Специальный датчик стабилизатора монтируется под колпаком в виде грибка и срабатывает при изменении температуры сгораемых газов. В том случае если происходит ухудшение тяги или возникновение обратного эффекта, то выделяемые в процессе горения отработанные газы будут собираться под грибком и приведут к нагреву датчика, а это уже в свою очередь вызовет прекращение подачи газа на горелку и отопительное устройство автоматически отключится.

Направление продуктов сгорания и потока воздуха через датчик при нормальной тяге в дымоходе

В дымоходе наблюдается эффект обратной тяги — продукты сгорания вынужденно уходят под зонтик на датчик

Некоторые владельцы частных домов или коттеджей встраивают в дымоходы всемозможные теплообменники для сбора остаточного тепла от продуктов горения и снижения расходов топлива. Однако делать это категорически запрещается, поскольку в этом случае ухудшается дымоотведение вследствие заужения дымохода и непременно происходит срабатывание датчика.

Конструктивно датчики стабилизаторов тяги дымохода разделяются на:

• термопары;
• жидкостные;
• терморезисторные.

Как правило, их монтаж не представляет никаких проблем. Стабилизаторы традиционно устанавливаются при помощи саморезов и гаек на монтажные площадки в специально подготовленные отверстия.

Отличия выдвижного и поворотного шибера

Пока речь шла о выдвижном виде шиберной заслонки на печной дымоход, хотя существует и еще один вид – поворотный. Рассмотрим, чем они отличаются. Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.

Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров. Таким образом, задвижка состоит из двух основных частей:

• рамы, которая закреплена в дымоотводном канале и является неподвижной;
• пластины, двигающейся внутри рамы.

Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.

Правильно сконструированная и установленная заслонка никогда полностью не должна перекрывать печной дымоход. Небольшой зазор необходим в целях противопожарной безопасности

Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия. Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит пределы канала и является инструментом регулировки.

Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом

Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.

Отделка дымохода на крыше

Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.

Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.

Материалы и способы зашивки

Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.

Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.

Дымоход можно отделать тем же материалом, из которого выполнена кровля

Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.

Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки

Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.

Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.

В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.

Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.

Описание

Шибер — заслонка, применяемая для печей, котельных, водопроводных систем. При эксплуатации этот элемент становится неотъемлемым узлом, отвечающим за качественный отвод дыма наружу. Шибер обеспечивает безопасную эксплуатацию отопительной системы, поскольку предотвращает внезапное возгорание.

Для правильного функционирования приспособление следует располагать в метре от трубы. Этот сектор не покрывают теплоизоляционными материалами, поэтому расширения под действием высоких температур не возникает. При отсутствии шибера владельцы банных сооружений нередко сталкиваются с проблемой увеличенного расхода топлива, поскольку большая часть сырья не прогорает. Наблюдается слабый отопительный эффект. Основной недостаток дымоходной системы без шибера — появление обратной тяги. Установив один раз качественный регулятор скорости вывода дыма, о такой проблеме забываешь раз и навсегда.

Нужен ли шибер для печи камина или это излишне?

Перед применением заслонки в камине всегда нужно понимать — а для чего шибер необходим? Шибер нужен:

1. Для регулировки тяги (хотя тягу он ограничивает плохо). Для уменьшения тяги поможет более эффективный прибор — модератор тяги.
2. Как плотная заслонка, перекрывающая канал полностью. Шибер для камина не заменит «печную» заслонку в дымоотводе построенной печи-камине и не может перекрыть канал полностью.
3. Как регулятор процесса горения в дымоходе подходит также плохо, так как в современных топках за работу горения в ответе регулятор притока воздуха в топку.

Так необходим ли он вообще, стоит ли купить шибер для камина? И в каком месте — в дымоходе или топке камина? Многие считают, что шибер, встроенный в каминную топку регулирует тягу. На самом же деле НЕТ — шибер в выходном патрубке топки камина перекрывает выходное сечение и влияет больше на фазу горения (как ограничитель) и «притупляет» горение, чтобы дрова не прогорали быстро. Так что, в современных топках каминов шибер не используют.

Неполное перекрытие дымового канала помогает предотвратить отравление угарным газом при работе камина со слабым дымо удалением (при попытке использования камина для обогрева). Во многих (в основном современных) каминных конструкциях, на вопрос: нужен ли шибер в камине, можно получить такой ответ — установка шибера совсем необязательна (управление горением осуществляется при помощи регулировки подачи воздуха в топку).

Изготовление своими руками

При желании шибер любого типа можно сконструировать своими руками. Для работы нужен сварочный аппарат и болгарка. Первоначально нужно снять точные замеры трубы, чтобы задвижной клапан плотно не входил в трубу. При несоблюдении требования возникает риск заклинивания заслонки при нагреве трубы. Слишком большой зазор приводит к сложностям регулировки тяговой силы.

Материалы, применяемые при изготовлении шиберной задвижки для дымохода поворотного типа:

• заготовки трубы из нержавейки с внутренним диаметром 6 мм;
• гвозди;
• лист нержавеющей стали шириной 2 мм;
• болты диаметром 8 мм.

Изготовление:

1. Измерив внутренний диаметр трубы, перенести размеры на лист стали.
2. Вырезать круги, отшлифовать.
3. Заготовку примерить к заслонке и отрезать нужный участок.
4. Рассверлить отверстия для резьбы.
5. Приварить заслонки к трубе.
6. Нанести отверстия на дымоход, установить заслонки.

Для изготовления самодельного шибера выдвижного типа потребуется заготовка задвижки, направляющая рамка. Задвижной элемент предварительно вырезается по нужным размерам, соответствующим габаритам дымоотвода. Одну сторону согнуть для облегчения движения при эксплуатации. Произвести шлифовку. Вырезать пластину для задвижного элемента. Детали соединить сваркой и закрепить на трубе.

Изготовление выдвижного шибера

Шибер выдвижной

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Схема шибера

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

• болгарка;
• дрель;
• плоскогубцы;
• сварочный аппарат;
• циркуль;
• рулетка;
• маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
2. Согласно ему начертить окружность на листовой стали.
3. Болгаркой вырезать круг.
4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
6. Отрезать трубку болгаркой.
7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

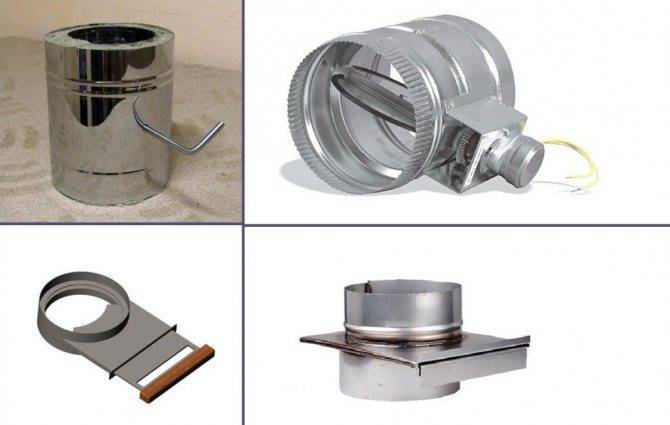

Виды и конструкции

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Как правильно регулировать тягу

Закрытие шибера должно проводиться уже в самом конце топки, когда дрова уже перегорели и покрылись пеплом. В противном случае существует значительный риск задохнуться угарным газом в условиях продолжительного нахождения в помещении, куда просачивается угарный газ. Он просачивается и наполняет собой всё помещение и этого совершенно нельзя увидеть, поэтому чтобы избежать такой страшной ситуации, следует контролировать тягу.

Для того чтобы контролировать тягу для наиболее эффективной работы отопительного оборудования, существует специальная формула, по которой можно высчитать идеальное значение для шибера. Это значение «альфа» — 2,0–2,5. Если установить такое значение, то можно обеспечить хорошее сгорание дров и минимальное образование пепла.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

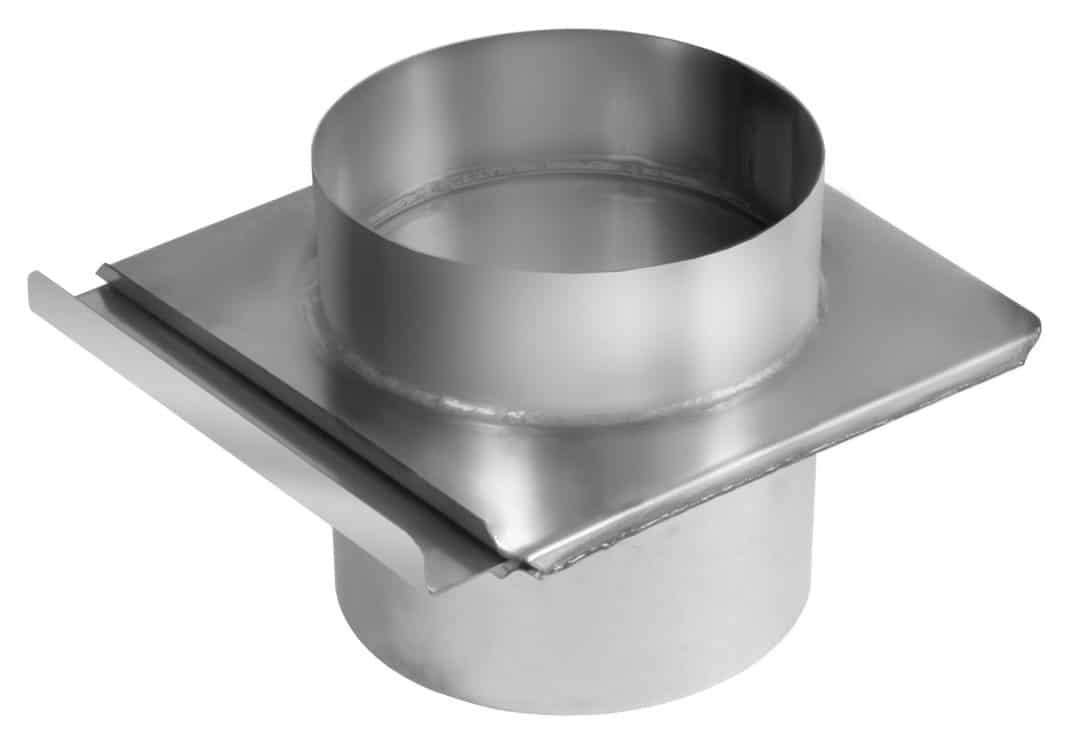

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Преимущества и недостатки

Несомненным преимуществом является то, что удается избежать стагнации. Недостатками являются неполное уплотнение потока и относительно большая рабочая высота, особенно из-за выдвижного шпинделя.

Если нет особых требований, конструкция вполне приемлема и отлично подходит для использования в сельском хозяйстве, трубопроводах и канализационных сетях. К преимуществам также относятся простота конструкции поворотного затвора и легкость его обслуживания, что предотвращает сбои в работе при попадании в поток различных загрязнений.

Поворотный шибер успешно используется для потоков жидкостей и сыпучих материалов. Доступны в широком диапазоне диаметров.

Выбор варианта расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

1. Установка в каминной топке.
2. Крепление по методу «труба в трубе».
3. Монтаж в вентиляционную систему.

Шибер можно установить в вентиляционную систему В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Предлагаем ознакомиться: Что делать если замерз бетон

Существует три основных варианта размещения шибера в дымоходе:

• крепление «труба в трубу»;
• размещение в каминной топке;
• установка в трубе вентиляции.

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе. При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

• увеличение – открытая задвижка шибера;
• снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

• контроль уровня тяги;
• регулировка интенсивности горения;
• перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

• значение сечения трубы;
• величина температуры потоков проходящих по дымоходному каналу;
• вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Правила безопасности

При полном закрытии заслонки угарный газ проникает в помещение – его не видно, не слышно, бывает, что нет запаха. Исключение может составлять задвижка с фиксатором. В банной печи закрывать заслонку не стоит, пока не прогорят дрова и угли не покроются слоем пепла.

При выборе вида шибера учитывайте его недостатки, к примеру, подумайте, если у вас прямой дымоход, то вам будет трудно избавляться от сажи.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

https://youtube.com/watch?v=MH6WfxT2n_E
