Сифоны для душевых поддонов
Когда-то давным-давно дядя привёз с настоящего морского корабля сифон для чугунной ванны. Нержавеющее изделие должно было служить иным целям в составе плавучего судна, но вполне годилось по размерам и в данном случае. Дядя заявил, что этот сифон прослужит очень долго. А сделан он был из нержавеющей стали.
Как оказалось позже, 33 года простоял этот сифон и стоял бы дольше, но развалилась… чугунная труба канализации. Между прочим поставленная в том же году. Следовательно, нержавеющая сталь неплохо себя показала в эксплуатации. Это не значит, что любой , выставленный на современном прилавке, продемонстрирует те же показатели. То изделие было изготовлено ещё в СССР для настоящих кораблей, где условия эксплуатации более жёсткие, нежели в санузле какой-нибудь квартиры.
Душевой уголок в комнате
Многие мечтают получить такой же результат, но спешим огорчить наших читателей – найти сифон из качественной нержавеющей стали непросто.
Для чего служит сифон?
Каждый современный слив является ключевым элементом всей системы отвода воды. От надежности, эффективности и правильности подключения этой части конструкции зависит исправность функционирования отдельно стоящего поддона, душевой кабинки.
Любой сифон призван решать следующие задачи:
отводить загрязненную воду в канализационную трубу, причем бесперебойно;
исключить попадание зловонного запаха внутрь жилого помещения.
Для успешного разрешения задачи, указанной в первом пункте, сливы делают различной формы, размера. Отличаются также углы подключения, диаметр слива. Все это позволяет найти нужное решение любому покупателю.

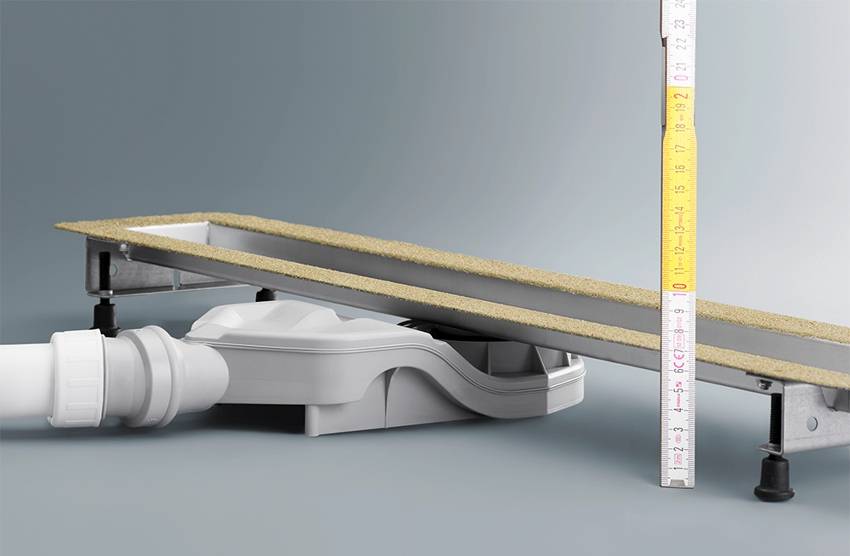

Особенностью сифонов для низких поддонов является компактность
Для исключения попадания канализационных запахов в ванную применяются два способа, среди которых использование гидрозатвора и мембраны.
Любой гидрозатвор — это водяная пробка, формируемая изгибами сифона для того, чтобы сливная труба всегда перекрывалась некоторым количеством жидкости, причем даже, когда душем долго не пользуются.
Это надежный и проверенный десятилетиями способ, позволяющий удовлетворить всех покупателей.
На смену гидрозатвору пришла компактная, надежная и долговечная силиконовая мембрана, способная работать даже на морозе
Мембрана — представляет собой мягкую силиконовую трубку, которая растягивается при отводе жидкости и принимает исходное положение при отсутствии воды. Этот современный способ отличается эффективностью, надежностью.
Выбор подходящего слива
Слив для поддона душевой кабины должен подбираться как с учетом расхода воды, так и с учетом удобства эксплуатации. В среднем для душа обычной пропускной свойством можно считать приблизительно 50 л/мин, это разрешает принимать душ без ограничений мощности потока.
Кроме этого нелишним будет разобраться и в конструкции слива, в частности внимание стоит обратить на то, какой как раз затвор употребляется. Подобные устройства все подряд выпускаются с затвором, но вот метод предотвращения попадания запахов из канализации в душ может очень сильно различаться в зависимости от модели:. Подобные устройства все подряд выпускаются с затвором, но вот метод предотвращения попадания запахов из канализации в душ может очень сильно различаться в зависимости от модели:
Подобные устройства все подряд выпускаются с затвором, но вот метод предотвращения попадания запахов из канализации в душ может очень сильно различаться в зависимости от модели:
гидрозатвор – несложный вариант, в этом случае преградой на пути попадания воздуха из канализации в помещение делается водяная пробка в сифоне, для ее образования трубе придается S-образный изгиб
Возможно выделить и бутылочный гидрозатвор, но он чаще употребляется на кухнях, где принципиально важно иметь возможность в любую секунду снять нижнюю крышку и почистить его;. Цена слива с заглушкой мала и колеблется около 1000 рублей (не смотря на то, что возможно отыскать вариант и несложнее). Чтобы слив закрыть достаточно на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие
В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение
Чтобы слив закрыть достаточно на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие. В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение
Цена слива с заглушкой мала и колеблется около 1000 рублей (не смотря на то, что возможно отыскать вариант и несложнее). Чтобы слив закрыть достаточно на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие. В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение.
Кроме этого еще перед установкой слива необходимо поразмыслить о необходимости устройства перелива. Это возможно просто нужным в случае если планируется устройство душевой кабинки с высоким поддоном. В поддон может набираться вода и перелив будет употребляться как страховка от переполнение его и выплескивания воды на пол.
Перелив не очень сильно усложняет конструкцию слива. Снаружи он выглядит как дополнительное отверстие поближе к верхнему бортику поддона, через него излишки воды будут направляться в канализацию. Это полезно, в случае если человек покинул поддон набираться и забыл об этом.
Уход и эксплуатация после установки
Уход несложный, заключается в периодической очистке сифона через полгода. Проводят промывку специальными препаратами, пригодными для пластиковых канализационных труб. При возникновении засора лучше не пытаться удалить его ершиком или другими механическими приспособлениями. Это может повредить хрупкие стенки. Проще разобрать сифон, промыть и поставить на место.
Продувать сжатым воздухом также не рекомендуется. Соединения в приборе слабые, от повышенного давления они разгерметизируются. Если на входе в сифон стоит сетка, он своевременно промывается, то засоров не возникнет.
Выбор сифонов
Все сифоны можно подразделить по двум основным признакам:
- по виду конструкции;
- по способу управления.
Конструкции сифонов
Сифон для низкой душевой кабины может быть одним из следующих видов:
трубный. Такие устройства изготавливаются из жестких труб и могут иметь любую форму, например, в виде буквы S или U. Устройства отличаются невысокой стоимостью, отличной пропускной способностью и надежностью, однако для установки на низкие душевые кабины подходят крайне редко, так как имеют значительные размеры;
Сифон для низкого поддона, изготовленный из труб
гофрированный. В основе конструкции сифона располагаются не жесткие, а мягкие гофрированные трубы, позволяющие поместить конструкцию в малых пространствах. Основным отрицательным качеством устройства является небольшой срок службы, так как внутренняя поверхность гофрированного шланга не ровная и способствует быстрому загрязнению устройства.
Мягкий сифон для душевого поддона
колбовый (бутылочный). Широкую популярность колбовые сифоны получили благодаря простоте конструкции и возможности периодического очищения. Для подключения душевых кабин подходят только специальные модели небольшой высоты.
Оборудование, оснащенное колбой для быстрой очистки
Для душевых кабин с низкими поддонами преимущественно применяются колбовые сифоны, способные легко располагаться в ограниченном пространстве.
От использования гофрированных лучше воздержаться, так как они подвержены повреждению в местах изгиба. Их применение является целесообразным только при условии редкой эксплуатации душа или при крайне ограниченном бюджете. Так, бутылочный сифон стоит около 1500-2000 рублей, а то время как стакан для душевой с гофрой можно приобрести за 150 рублей.
Способы управления сифона
По способу работы различают:
устройства с ручным открывание. Обычные сифоны, дополнительно оснащенные крышкой. Если крышку закрыть, то вода в поддоне будет скапливаться. При открытой крышке вода будет сразу поступать в канализационную трубу;
Устройство с ручным открыванием
автоматическое оборудование. Сифоны-автоматы могут быть оснащены специальной ручкой, приводящей в действие крышку сливного отверстия или системой Click-Clack (крышка сливного отверстия открывается и закрывается от нажатия).
Устройство, оснащенное системой Click-Clack
Сифоны-автоматы значительно удобнее в использовании, чем ручные устройства, однако стоимость такого оборудования выше.
Критерии подбора сифона
Сифон для душевой кабины с низким поддоном подбирается исходя из следующих факторов:
- диаметр сливного патрубка сифона должен соответствовать диаметру сливного отверстия. Только в этом случае при установке оборудования можно достигнуть полной герметичности. Размеры сливного отверстия можно узнать из технической документации к поддону или замерить самостоятельно. Стандартные устройства выпускаются с диаметром слива 52 мм или 62 мм. Сливы большего диаметра (90 мм) обычно устанавливают на поддоны с высоким бортиком;
- диаметр сливного патрубка влияет на пропускную способность сифона. Если диаметр менее 62 мм, то максимальная высота набранной в поддон воды должна быть менее 12 см. Для более широких сифонов показатель уровня воды может увеличиваться до 15 см. Если пропускная способность сифона не соответствует техническим характеристикам, то вода будет уходить слишком медленно, что не исключает переполнение поддона и затопление;
- низкие поддоны не оснащаются функцией перелива, поэтому следует выбирать оборудование с одним сливом;
- способы прочистки сифона. В продаже можно найти устройства, обладающие функцией самоочистки. Такое оборудование прослужит более длительный срок. Если сифон не может очищаться самостоятельно, то сливное отверстие рекомендуется защитить металлической решеткой, препятствующей засорению устройства;
- материал, применяемый для изготовления фиксирующего болта. Винт, соединяющий верхнюю и нижнюю части сифона, может изготавливаться из нержавейки и никелированной (хромированной) стали. Срок службы нержавейки значительно больше, чем стали. Данный фактор влияет на период эксплуатации самого устройства.
Последовательность монтажа поддона для душа
При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.
Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.
На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.

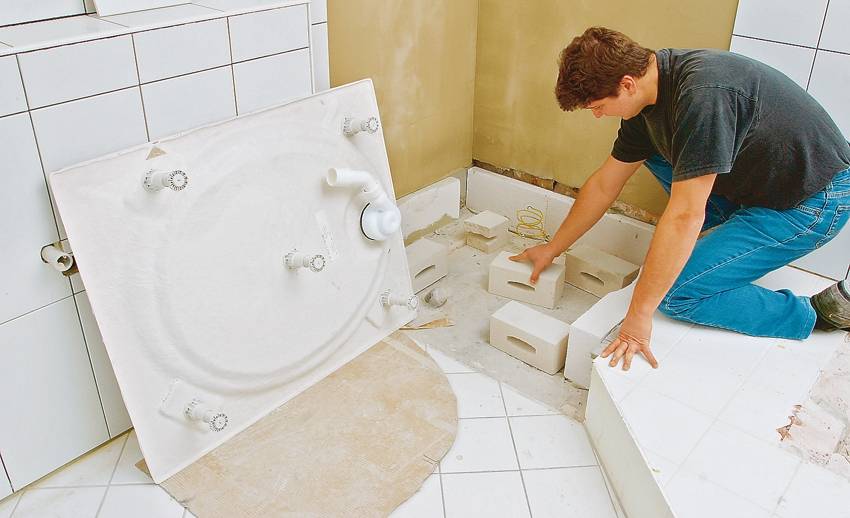

Процесс установки душевого поддона
Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.
Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.
Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.
Монтаж сифона при установке душевого поддона

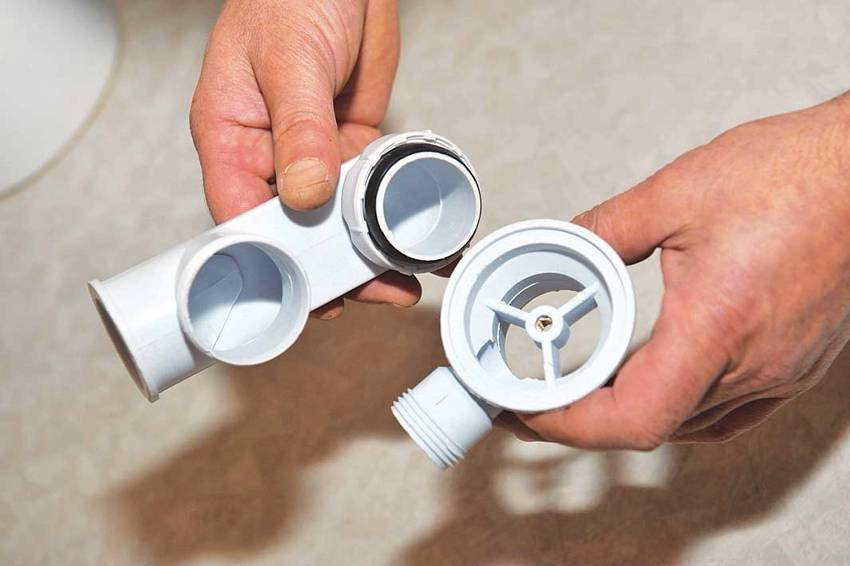

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.
Монтаж сифона для душевой кабины можно осуществить самостоятельно
На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.
Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.
Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.
Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.
Установка гидрозатвора для сливного трапа душевой кабины
Виды сифонов по способу управления сливом
Сифон для поддона – часть конструкции слива. Часто возникает необходимость оставить немного воды в поддоне. Для этого перекрывают выпуск сифона.
Существует несколько вариантов, как это можно сделать:
- при помощи пробки;
- при помощи рычага;
- нажав на кнопку.
Рассмотрим все методы управления сливом, чтобы понимать, как они устроены.
Пробка в качестве механизма управления
Самый примитивный элементарный вариант – конструкция с пробкой. Такой выпуск не оборудован никакими клапанами, вода просто уходит из поддона через отверстие и попадает прямиком в сифон. Чтобы набрать воды, отверстие слива перекрывается вручную при помощи пробки.
Никакой сложности эта конструкция собой не представляет. Эта методика знакома каждому, ведь она используется в обыкновенных ванных и раковинах. В современных душевых кабинках обычные сливы используют все реже.
Сифоны для поддонов, в которых сливное отверстие закрывается при необходимости пробкой, пользуются небольшим спросом. Их вытесняют более удобные модели с кнопкой
Понятие «пробка для слива» скоро совсем исчезнет из обихода, ей на смену приходят новые автоматические устройства.
Управление сливом с помощью рычага
Выпуск с автоматическим донным клапаном гораздо удобнее обычной «пробочной» системы. Не нужно постоянно искать эту самую пробку, отверстие перекрывается автоматически при повороте рычага.
Конструкция довольно простая, рычаг, как правило, расположен в районе смесителя. Клапан и смеситель продаются и устанавливаются вместе, что не очень удобно.
Поворот вентиля ведет за собой частичное или полное перекрывание сливного отверстия. Такая система удобна тем, что нет необходимости наклоняться, искать пробку или погружать руку в воду
Кнопка Click-clack для выпуска воды
Отдельно от смесителя можно приобрести автоматический сливной клапан системы Click-clack, другое название Push&Open. Клапан представляет собой большую кнопку, которую можно нажать ногой.
Система слива, укомплектованная кнопкой, удобна в использовании, выглядит стильно и не требует погружать пальцы в грязную воду, чтобы выпустить воду, как в случае с пробкой
При однократном нажатии слив перекрывается, при повторном – открывается. Пользоваться таким устройством проще простого, и монтаж его гораздо легче и быстрее рычажного автоматического клапана.
Разновидности сифонов для душевых кабинок с поддоном
Душевые кабины с поддонами снабжают сливными системами, отличающимися от используемых при обустройстве стационарных сооружений. При выборе сантехнической арматуры учитывают конструкцию и принцип действия.
Классификация по механизму действия
По механизму функционирования сифоны бывают:
Простые. Включаются в комплект бюджетных кабин. Сливное отверстие накрывается резиновой пробкой, препятствующей отведению воды. После извлечения этой детали жидкость начинает стекать в канализационную трубу. Главные достоинства такой системы — простота в установке, приемлемая цена. Недостатком можно считать неудобство удаления заглушки.
Click-clack. Сифоны такого типа снабжены рычагом, нажатие на который способствует открытию отверстия. Прибор состоит из нескольких труб, соединенных одним гидрозатвором.
Автоматические. Клапан постоянно располагается над сливом. Система снабжена переключателем, при нажатии на который заглушка сдвигается. Первое применение кнопки снимает пробку, второе возвращает ее на место
Пользоваться таким устройством нужно с осторожностью.
Отличный выбор клапан Click-clack поддона душевой кабины.
Конструкционная классификация
По конструкции различают три вида сифонов.
Сифоны могут иметь такие конструкции:
- Трубчатая. Сливная трубка имеет коленчатое строение, что предотвращает исчезновение гидрозатвора. Установка такой системы препятствует появлению неприятного запаха в помещении. Сифон для душевой кабины с низким поддоном имеет недостаток: изогнутые части гофрированного шланга накапливают загрязнения, которые нужно удалять химическими составами. Неудобства появляются и при разборке системы, установленной в ограниченном пространстве.
- Бутылочный. Конструкция сифона включает колбу, напоминающую банку. На дне отстойника скапливаются частицы загрязнений. По мере засорения колбу демонтируют и промывают. Жидкость, постоянно присутствующая на дне банки, предотвращает выход зловонных газов из сливного отверстия. При поломке любая деталь сантехнического прибора легко заменяется. Главным недостатком считают большие габариты, не позволяющие устанавливать сифон под низкий поддон.
- Гофрированный. Отвод представляет собой гибкую трубку, одна сторона которой вводится в канализационную трубу, а другая соединяется с отверстием поддона. Прибор можно располагать под любым углом. Это позволяет устанавливать его на низкие поддоны. При сливе большого объема стоков гофрированная трубка смещается, ее нужно возвращать в прежнее положение. Гидрозатвор располагается отдельно от сливного канала.
Как переустановить сифон?
Трудность замены сифона душевой кабины зависит от высоты поддона и от монтажа предыдущей конструкции. Легче всего происходит замена трапа у высокой душевой кабинки. Для этого делают следующее:
- Отворачивают все отверстия: сливания, и если есть, переливное.
- Снимается сифон.
- Устанавливается новый трап, с проведением при этом дополнительной герметизации.
Замена трапа на низком поддоне происходит сложнее. Часто, низкие поддоны приклеены к полу с помощью монтажной пены, поэтому может потребоваться перестановка поддона.
Во избежание этого при первичной установке надо позаботиться о наличии самоочищающегося отверстия либо широкой горловины для беспрепятственной очистки.
Как подключить душевую кабинку к канализации
Подключение к канализации своими руками производится в момент установки поддона душевой кабинки, так как необходимо подобрать подходящие по диаметру трубы и правильно их подсоединить, чтобы исключить течи.
Обычно в комплекте поставки идет сифон, позволяющий выполнить подсоединение к канализационной трубе без дополнительных проблем. В противном случае придется подбирать подходящую конструкцию и размеры сифона самостоятельно.
Затем нужно поставить поддон на предполагаемое место установки и измерить высоту от нижней точки трубы до пола, которая будет доступна для установки сифона и коммуникаций для отвода воды в канализацию.
Большинство производителей душевых кабинок оставляют достаточно места для монтажа сифона, но в некоторых дешевых моделях места может оказаться впритык и обеспечить простой отвод воды самотеком не получится.
Именно поэтому, чтобы выполнить монтаж своими руками, не рекомендуется заранее приобретать какие-либо сантехнические устройства и материалы.
Существуют следующие типы сифонов:
- Бутылочный. Представляет собой цилиндрическую емкость с отводом воды в торцевой части чуть ниже уровня входного патрубка.
В нижней части цилиндра имеется съемная крышка, позволяющая удалять накопленные твердые частицы. Среди преимуществ следует выделить легкость монтажа и обслуживания, а также хорошая защита от засорения труб.
Однако конструкция достаточно габаритная и ее не всегда удастся установить под поддон кабинки.
Кроме того, необходимо обеспечить беспрепятственный доступ к сифону, что не всегда предусмотрено конструкцией поддона.
- Коленный. Представляет собой гофрированную трубу, изогнутую в форме буквы U или S.
Обладает простейшей конструкцией и легко устанавливается даже в условиях минимального количества места.
Но по мере засорения скорость отвода, в отличие от предыдущего типа сифона, будет ухудшаться, что может привести к некоторому дискомфорту при эксплуатации.
Гофрированные стенки будут способствовать накоплению волос и жиров на стенках, поэтому потребуется дополнительная прочистка химическим или механическим способом.
- Сливной трап. Конструкция, представляющая собой кубический или другой формы объем для сливной воды, который монтируется на уровне полов или в специальный технический проем.
Обладает повышенной компактностью и простотой исполнения. В нем отсутствует дополнительная защита от переливов и поэтому высота составляет до 80 мм.
Монтаж производится на плоские поддоны. Позволит установить душевую кабинку даже при наличии минимума пространства в ванной и под поддоном.
Конструкция сифона должна быть с минимальным количеством стыков и соединений. Это связано с тем, что со временем уплотнители изнашиваются и в них могут возникать течи.
При выборе сифона следует учесть, что до точки слива нужно обеспечить уклон трубы 30 мм на один погонный метр для труб диаметром до 100 мм.
Поэтому, чтобы сократить расходы на подключение к канализации, потребуется организовать самотечную систему за счет уменьшения расстояния до точки подсоединения к основной трубе.
В противном случае, понадобится установка откачного насоса для организации принудительной откачки воды.
Подключение душевой кабины к канализации выполняется в такой последовательности:
- До момента установки поддона переворачиваем его дном вверх.
- На сливное отверстие прикручиваем сифон с гибким шлангом.
- Проводим монтаж поддона на его место, по уровню выставляем положение, фиксируем к полу.
- Высоту сифона выбираем такой, чтобы нижняя его часть находилась ниже входа в канализационную трубу на 50-70 мм. Чем больше высота, тем выше скорость слива.
- Сливной шланг соединяем с тройником или канализационной трубой. При этом соединение тщательно герметизируем специальным составом или силиконовым уплотнителем.
- Проверяем отсутствие течей путем наливания примерно 10 л воды в поддон.
Несколько полезных советов по монтажу
Перед сборкой и установкой сливного приспособления нужно проконтролировать уровень ванной, диаметр и положение сливного патрубка. Затем следует прочитать инструкцию, чтобы учесть все возможные нюансы.
При установке прибора на старую металлическую или современную акриловую ванну проверяют сливные отверстия. При обнаружении на них шероховатостей, их ликвидируют при помощи наждачной шкурки.
При шероховатом сливе, нельзя обеспечить плотность прилегания к ним сифона. Перед окончательной затяжкой прибора следует проверить правильность сборки, особенного внимания требуют прокладки. Часто они сдвигаются, поэтому лучше нанести на них специальный герметик.
Нормальную работу слива обеспечивает и правильный уклон трубы. Сливной трубопровод должен направляться непосредственно к коллектору. Если сифон оснащен несколькими подводами для разветвления слива в коллектор, но их не предполагают использовать, следует заглушить их специальной гайкой.
При покупке сифона важной его характеристикой является качество материала, а если это пластик, то здесь главное — толщина стенок и технология обработки. Чем плотнее стенки сливного приспособления, тем лучше он будет сопротивляться нагрузкам
На чугунном сливе недопустимо наличие трещин, даже замаскированных. В случае обнаружения таких дефектов он подлежит замене. Поверхность латунного сифона должна быть абсолютно гладкой, иначе его придется часто очищать.
Во избежание протечек, уплотнители на сливе меняют в среднем 1 раз в полгода, а те, что установлены между патрубками — каждые 3 месяца. Чтобы на стенках не откладывалась накипь, через каждые несколько месяцев желательно промывать прибор горячей водой с добавкой в виде лимонной кислоты.
Если для материала не противопоказаны химические очистители, то можно использовать «Мистер Мускул», «Ерш», «Флокс» и им подобные.
Выводы и полезное видео по теме
Этот ролик позволит изучить конструкцию сифонов, а заодно узнать, как выполняется их разборка:
В следующем видеоматериале рассказывается о том, как выполняется замена сливной арматуры:
Последнее видео позволит получить информацию о том, что такое сифон с кнопкой click-clack:
Несмотря на разнообразие сифонов на рынке выбрать нужное изделие относительно просто. Все что для этого нужно, это небольшой багаж знаний и внимательность при покупке.
Также не стоит чрезмерно экономить, так как у любого сифона срок службы в разы меньше, чем у самого поддона, а долговечность недорогих изделий может быть еще ниже. Что обернется дополнительными расходами и неудобствами.
В ходе изучения материала появились вопросы по выбору или установке сифона для душевой кабины? Пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать ответ как можно быстрее.
