Порядок установки теплого потолка
Теплый потолок устанавливается в несколько следующих этапов:
Укладка теплоизоляции
Теплоизоляция укладывается на профили для того, чтобы исключить вероятность излучения тепла вверх. Чтобы теплоизоляционные маты не соскальзывали с крылышков профилей, на протяжении всех пролетов, с некоторым интервалом, стоит наклеить подстраховочные куски технического скотча, как это изображено на следующем фото. В пролетах маты укладываются впритык. Между торцом мата и стеной должен оставаться зазор.
Матами укладывается практически вся поверхность подвесного потолка.
Укладка электрической разводки
Центральный пролет теплоизолирующими матами укладывается последним. Перед его укладкой на теплоизоляцию забрасывается электрическая проводка, которая будет обеспечивать питанием весь теплый потолок.
В середине комнаты в подвесном потолке должно остаться «окно», через которое будет проходить провод свисающего с потолка осветительного прибора. Из-за этого «окна» греющая пленка, укладываемая в центральный пролет, состоит из двух отдельных отрезков. Это необходимо учесть при организации их электропитания. Поэтому питающий кабель с двумя розетками должен подходить к этому окну. Остальная его часть укладывается вдоль стены.
Чтобы запитать потолочную электропроводку, подводящий кабель можно уложить по стене вниз в штробу или в кабель-канал. На фото же видно, что в стене высверлено отверстие, и кабель через него проталкивается к квартирному счетчику.
Установка греющей пленки и электрические подключения
Греющую пленку на потолке во время работ вполне можно закрепить с помощью двухстороннего скотча. Для этого скотч с некоторым интервалом наклеивают по всей комнате поперек профилей.
Затем защитную пленку с двухстороннего скотча снимают по мере выполнения работы и начинают закреплять греющую пленку. Причем клеят ее строго МЕЖДУ профилями. Если пленка попадет на профиль, то во время крепления гипсокартона ее можно легко повредить саморезами, и система не будет работать.
В центральном пролете, как говорилось выше, греющая пленка устанавливается двумя отдельными полотнищами. Это позволяет создать для установки осветительного прибора.

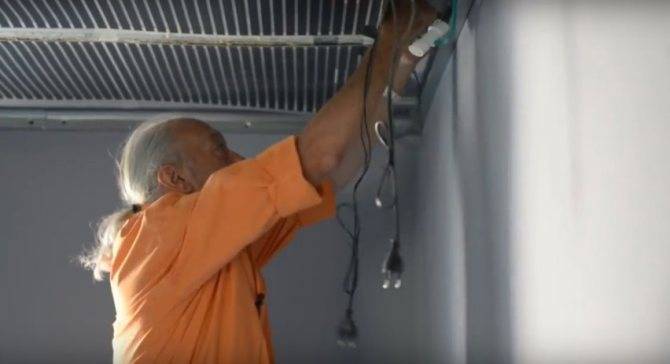

Через образованное «окно» производится подключение к системе питания двух центральных полотнищ. Все провода укладываются сверху на теплоизолирующие маты. В созданное «окно» выпускается и лампа освещения.
Затем производится подключение всех свисающих у стены питающих проводов в розетки уложенной сверху электрической разводки. При этом все провода должны оставаться над профилями.
Проверка целостности системы теплого потолка
Выполнив все подключения, выходим в соседнюю комнату, куда был сделан вывод питающей проводки. Взяв провода, идущие от теплого потолка, замеряем величину его сопротивления. Если оно выражается какой-то конкретной цифрой, можно сделать вывод, что повреждения в системе отсутствуют. Как можно увидеть на фото, сопротивление составляет около 45 Ом. Следовательно, система исправна.
По окончании работ этот замер следует повторить, чтобы еще раз убедиться в отсутствии повреждений.
Установка парозащитной пленки
Парозащитная пленка необходима для того, чтобы защитить электрическую систему теплого потолка от конденсирующейся влаги. Ее установка производится опять на двухсторонний скотч, который на этот раз клеится прямо на профили.
Сама же пленка крепится на скотч поперек профилей. Причем все соседние полотнища должны перекрываться, чтобы обеспечить необходимую герметичность и влагозащиту.

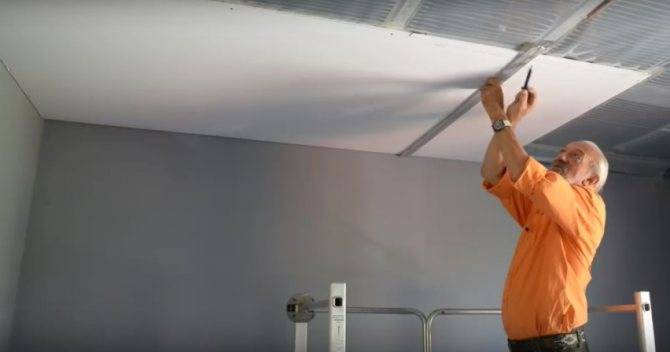

Фиксация гипсокартонных листов
Для подъема и поддержки листов гипсокартона очень удобно пользоваться листоподъемником.
Фиксация листов, удерживаемых листоподъемником, производится, как обычно, саморезами, вкручиваемыми в профиль.
Закрепив гипсокартон по краям, необходимо произвести разметку расположения остальных профилей. При дополнительной фиксации это позволит случайно не повредить саморезом греющую пленку.

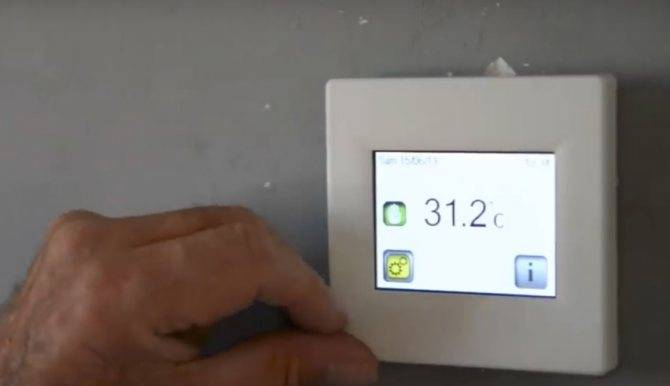

Подключение термостата и проверка целостности системы «Теплый потолок»
Схема подключения проводов к термостату изображена на тыльной стороне прибора.
Провода, идущие от теплого потолка, подсоединяются к боковым клеммам. Именно на них и производится повторный замер сопротивления системы. Если неисправности в системе отсутствуют, то его величина должна равняться ранее измеренной.
Индикаторная часть присоединяется к термостату на защелках.
Индикатор – прибор довольно многогранный. На него выводится не только текущая температура, но и время. С его помощью задается или программируется желаемая температура.
Достоинства и недостатки системы отопления ПЛЭН
В следующем списке приведены преимущества, особенности и некоторые важные параметры качественных систем данной категории:
- Преобразование электроэнергии в тепло осуществляется эффективно, без лишних потерь. КПД достигает 90-95%, что на 15-20% лучше по сравнению с типовыми масляными нагревателями.
- Температура внешних поверхностей пленок отопления ПЛЭН не превышает +50°C. Это значит, что не нужны дополнительные меры для соблюдения самых строгих требований правил пожарной безопасности.
- Допустимо близкое размещение пленочного нагревателя ПЛЭН около деревянных и пластиковых деталей. Это упрощает монтаж и выбор подходящих элементов конструкции, отделочных материалов.
- При такой температуре не сгорают механические частицы, которые содержатся в атмосфере помещения.
- Конвекционные потоки при любом варианте размещения системы отопления ПЛЭН минимальны. Это предотвращает перемещение пыли, загрязнение помещений, возникновение аллергических реакций.
- Небольшая толщина пленки подразумевает экономное использование свободного пространства.
- ИК-излучатели этого типа скрывают за декоративными панелями и функциональными покрытиями. Они не оказывают никакого влияния на эстетику интерьера.
- Для подключения такой системы отопления не нужна близость магистрального газопровода.
- Прокладка кабельных трасс дешевле, чем монтаж труб. Рабочие операции упрощает малый вес, высокая прочность пленочных конструкций.
- Потолочное инфракрасное отопление выполняет свои функции без дымоходов, циркуляционных насосов, котлов и бойлеров.
- Пленочные излучатели обеспечивают быстрый нагрев, работают совершенно бесшумно.
- Их минимальная инерционность вместе с принципами управления хорошо подходят для включения в состав современных управляющих комплексов категории «умный дом».
- При соответствующем оснащении не сложно поддерживать температуру в отдельных помещениях с высокой точностью (±1-1,5°C).
- Хорошая защищенность от внешних воздействий в совокупности со щадящими температурными режимами обеспечивают длительный срок службы. Современные модели сохраняют хорошие потребительские характеристики на протяжении 50 лет и более того.
«Плюсы» ПЛЭН: простой монтаж, недорогие комплектующие детали, рациональное распределение температуры воздуха
Как свидетельствуют отзывы, обогреватель пленочный действительно обладает многими преимуществами. Однако для объективного анализа необходимо рассмотреть «минусы», которые упоминают владельцы и некоторые профильные специалисты.
Область нагрева ограничена направленностью излучения. Вне соответствующих зон температура воздуха ощутимо ниже. Для равномерного поддержания температуры в помещении необходимо покрывать пленочными излучателями большие площади.
Несмотря на высокий КПД и сравнительно небольшое потребление на 1 м кв. ПЛЭН придется учесть значительные эксплуатационные затраты. Стоимость отопления с применением электроэнергии выше в наши дни по сравнению с газом. Для подключения понадобится соответствующий по мощности источник питания.
Можно сэкономить дополнительно, если установить простейшую «буржуйку» и заняться незаконной вырубкой леса
Серьезный анализ поможет более точно оценить реальные затраты при сравнении ПЛЭН с альтернативными системами отопления. Его сделать можно самостоятельно с учетом индивидуальных потребностей, условий эксплуатации
Обратите внимание на следующие нюансы:
- Для применения жидкостных систем отопления нужно приобрести и установить радиаторы, трубы, запорные устройства, котел, другие компоненты.
- В процессе использования такого оборудования необходимо обеспечить надежную защиту от промерзания, предотвратить образование накипи.
- Для хранения относительно недорого твердого топлива потребуется склад. Обращение с ним сопровождается дополнительными трудозатратами.
Этапы установки системы отопления ЗЕБРА ЭВО-300
Пленочные лучистые нагреватели ЗЕБРА ЭВО-300 упакованы в короба. В каждом коробе находится 15 м² пленки или 50 нагревателей. Между собой все нагреватели уже соединены в полосу длинной 30 м.
Для монтажа системы отопления ЗЕБРА на модульных элементах присутствуют специально отведенные зоны. Располагаются они с каждой стороны модульного нагреватели и имеют ширину в 2 сантиметра.
Подготовка нагревателей к установке
Перед установкой пленочных нагревателей, нам необходимо определиться с их количеством. Дальше определить длину каждой полосы состоящей из нагревательных элементов и нарезаем необходимые размеры
Очень ВАЖНО — нагревательные элементы можно отрезать исключительно по линии кроя!!!
Обращаем Ваше внимание на то, что максимальная длина ленты состоящая из модульных нагревателей составляет 6 метров
Монтаж модульных нагревателей на потолок
Перед установкой пленочных нагревателей, на всю площадь потолка необходимо смонтировать теплоотражающий экран – Изолон. Для деревянных потолков рекомендуется использовать Изолон толщиной около 3 мм, при установке системы отопления на бетонное основание, толщина отражающего экрана не должна быть меньше 5 мм.
Очень важно, если основание потолка выполнено из дерева естественной влажности, то нельзя закрывать всю площадь теплоотражающим экраном, обязательно нужно будет оставить вен зазоры, иначе влаге из дерева просто на просто не куда будет уходить, что приведет к образованию грибка. В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия). В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия)
В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия).
Основание потолка подготовлена. Переходим к установке нагревателей. Устанавливая нагревательные элементы, используем тот же самый крепеж, который применяли для монтажа теплоотражающего экрана.
Рекомендуется устанавливать нагревательные элементы равномерно по всему потолку, учитывая конструктивные особенности основания потолка – балки перекрытия, вентиляция, разводка электропроводки под освещение и пр.
Подключение нагревателей к электросети
Длинные концы, которые мы рекомендовали оставлять у каждой полосы, должны выходить в одну сторону, так как там будут находиться магистральные кабеля, которые будут укладываться в кабельный-канал размером 25*25 мм. Провода выходящие с каждой полосы – L (фаза), N (ноль) и провод заземления, заводятся в предварительно подготовленные отверстия в кабельном канале.
Обращаем Ваше внимание на то, что в качестве питающих проводов необходимо использовать медные кабеля. В зависимости от общей мощности нагревательных элементов, необходимо подбирать сечение кабеля, в этом Вам помогут специалисты Группы. Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал
Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал.
Далее осуществляем подключение согласно схеме приведенной ниже
В каждое помещение устанавливается терморегулятор, который будет считывать температуру воздуха и включать/отключать систему отопления по мере необходимости.
В случае, если общая мощность системы отопления превышает 2200 Вт, необходимо установка дополнительного оборудования – модульного контактора.
Схема подключения
Ввод системы отопления в эксплуатацию
Еще раз осматриваем все узлы соединения кабелей. «Автоматы» в силовом щите установленные на каждое помещение, должны быть выключены. В каждой комнате на терморегуляторе выставляем минимальную температуру, примерно 5 °С. Подаем питание на систему отопления, включаем «автоматы». После того как убедились, что все работает, выставляем необходимые значения температуры в каждом помещении.
Сфера применения и специфика эксплуатации
Лучше всего ИК панели справляются с точечным обогревом конкретного места в помещении или на открытой площадке. Они отлично работают на обустроенных для отдыха участках возле дач и частных домов, территориях, принадлежащих кафе и небольшим ресторанчикам.
Чаще всего панельные ИК обогреватели используют в качестве дополнительного отопительного источника, когда необходимо повысить температуру в конкретном месте. К примеру, когда требуется «утеплить» зону отдыха в большом доме или рабочее пространство где-нибудь на складском или промышленном объекте.
ИК-панель позволяет создать «островок» тепла в помещениях с большой площадью. Их действие сфокусировано, направлено на определенную зону, точнее на находящиеся в ее пределах предметы
Что касается отопления коммерческих объектов таким способом, то это очень экономно и удобно. С помощью панелей удается создать условия для максимально комфортного пребывания человека на каком-либо определенном участке, при этом не тратясь на отопление всего помещения.
Погодные условия, такие как влажность или ветер, не влияют на эффективность излучения, поэтому панели превосходно эксплуатируют даже под открытым небом.
В офисах инфракрасные панели довольно часто используются в качестве основного источника тепла. Такое решение обходится дешевле, чем устройство собственной мини-котельной с твердотопливным или газовым оборудованием, если офис не подключен к системе централизованного отопления.
ИК обогреватели экономней масляных приборов, электрообогревателей и пр., так как среди всех видов электроотопления лучистое – самое экономное. Выгоднее всего для офисов скомбинировать теплый пол с ИК-панелями, вмонтированными в потолок. Тогда можно поддерживать температуру помещения на уровне +20⁰С даже в морозы.
Инфракрасные обогреватели излучают не только тепловые волны. они запросто могут служить светильниками в области входных групп и в коридорах, ночниками
Разновидности плёночного обогревателя
Одним из основных различий электрообогревателей плёночного типа являются их формат и размеры. ПЛЭНы выпускаются в виде лент различной длины и ширины. Самостоятельная коррекция размеров таких плёнок невозможна, поэтому ПЛЭНы производятся в широком диапазоне габаритов, позволяющем выбрать оптимальный вариант. Наиболее распространены три типоразмера лент по ширине: 35, 51 и 65 см.
Плёнки шириной 35 и 51 см имеют две зоны, свободных от расположения резистивных элементов и предназначенных для монтажа с помощью степлера – по краям. Ленты шириной 65 см имеют три таких зоны – две по краям и одну вдоль посередине (как вариант – две по краям и между ними поперечные с определённым шагом).
Гибкие плёночные ИК-обогреватели могут устанавливаться как на вертикальных, так и на горизонтальных поверхностях – конструкция электрообогревателей плёночного типа не зависит от места его установки, исключение составляют ПЛЭНы-картины, которые по определению должны располагаться в местах наилучшего обзора – на стенах. Классификация определённого плёночного обогревателя как настенного, напольного или потолочного прибора определяется лишь проектным местом его расположения – важным фактором, влияющим на эффективность работы этого ИК-устройства. Таким образом, пленочный обогреватель на стену после установки на потолок в обиходе превращается в потолочный.
Рассмотрим варианты размещения ПЛЭНов в помещениях в порядке возрастания эффективности их применения.
Настенное расположение плёночных обогревателей
Размещение ПЛЭНов на стене является наименее эффективным из-за ограниченности сектора воздействия ИК-излучения на ограждающие конструкции — большая часть инфракрасных лучей нагревает поверхность стены напротив, почти не воздействуя на пол и потолок.
Смонтированные на стене стационарно плёночные устройства эффективны в качестве основного средства обогрева лишь в том случае, если противоположное основание имеет значительную площадь – тогда теплоотдача с его нагретой поверхности в воздух будет достаточно ощутимой.
Если же площадь установленных на стену плёночных обогревателей не значительна, а основание напротив, к тому же, имеет оконные проёмы, то КПД такого ИК-отопителя будет низким. Но стационарные настенные плёночные обогреватели малой площади удобны в качестве дополнительного средства обогрева – для повышения комфортности температурного режима определённого места или зоны в помещении.
Разновидностью настенных обогревателей плёночного типа являются переносные ИК-устройства с художественным оформлением, имитирующие картины. Чтобы применение их было рациональным и эффективным, картины-обогреватели нужно использовать в помещениях небольших габаритов для обогрева, к примеру, рабочего места, или же группами, суммарная площадь теплоотдачи которых будет соизмерима с размерами комнаты.
Напольное размещение ИК-обогревателей плёночного типа
Инфракрасное излучение расположенных таким образом устройств воздействует на напольное покрытие и потолок. Тёплая поверхность пола повышает комфортность контакта с ней человека – можно ходить без обуви, сидеть или лежать на полу и т.д. Кроме того, отдача тепла полом в холодные нижние слои воздуха помещения тоже является обогревом комнаты, так как обуславливают возникновение конвективных потоков. Но энергия той части ИК-лучей, которая проникает через напольное покрытие, расходуется на нагрев потолка, что менее эффективно – потолочное основание мало в этом нуждается, так как его температура и без того достаточно высока в результате конвекции.
Потолочная установка инфракрасных плёночных обогревателей
При использовании обогревательных устройств плёночного типа в качестве основного средства отопления размещение их на потолке является наиболее эффективным, так как такое их расположение обеспечивает воздействие облучением на все ограждающие конструкции помещения, не зависимо от конфигурации, и находящиеся в нём предметы.
Достоинством потолочного размещения ПЛЭНов, кроме высокой эффективности обогрева, является минимальный риск случайного повреждения обогревателя, находящегося на достаточно безопасном расстоянии от зоны движения. Однако есть и недостатки — расположение на потолке делает ПЛЭН уязвимым для протечки сверху, а монтажные работы на высоте более трудоёмки.
Принцип работы
Отопление ПЛЭН – это инфракрасная система, которая располагается между декором и перекрытием потолка. Лучистая плёнка излучает тепло, которое равномерно распределяется по помещению. Обогрев осуществляется многослойными резисторами, которые находятся между пластиковыми пленками. ПЛЭН излучает тепловую составляющую солнечного света. Это излучение поглощается поверхностью мебели, пола, стен и потолка, а в помещении при этом создается комфортный микроклимат.
Электрическое отопление подобного типа представлено пленкой, которая крепится к потолку пластиковыми заглушками. Технология установки позволяет создать условия, при которых тепловой поток распределяется равномерно в инфракрасном спектре по всему помещению. Поток тепла передается элементам интерьера, полу, стенам и другим предметам, а также человеку в помещении.
Потолочные обогреватели
Осуществляя монтаж инфракрасного отопления в данном случае, необходимо принимать в расчёт высоту подвеса, чаще всего она составляет 2.2-3.5 метров от пола, это зависит от высоты потолков. Но не желательно такие приборы направлять на зону нахождения человека, особенно там, где расположена голова.
Потолочный инфракрасный обогреватель
Нельзя вешать обогреватель над кроватью так, чтобы он был направлен на голову, лучше всего направить на туловище и ноги. Не желательно устанавливать их и около окон, тепло будет теряться. На потолках из ПВХ тоже не рекомендуется устанавливать инфракрасные обогреватели.
Общая информация
Инфракрасное излучение – это световое электромагнитное излучение, которое находится в невидимой человеку части спектра. Обогрев инфракрасным излучением предполагает использование его свойств и способностей – отражения, рассеивания, поглощения материалами, пропускание через них. В частности, обычный воздух, который состоит из молекул азота и кислорода, способен рассеивать и пропускать, при этом, практически не поглощая его. При этом любые предметы, находящиеся в помещении, а также человеческое тело, способны пропускать и поглощать инфракрасное излучение, частично рассеивают его.
То есть, поглотившие часть инфракрасного излучения предметы постепенно отдают тепловую энергию в воздух помещения, таким образом, нагревая его.

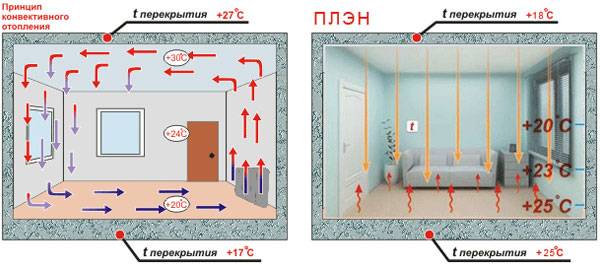

Температура в помещении при конвективном и инфракрасном отоплении
При этом следует учитывать, что источником инфракрасного излучения в помещении выступают все предметы. Уровень выделяемой тепловой энергии во многом зависит от молекулярного состава предмета и его температуры. Всем известно, что на сегодняшний день самым мощным источником тепловой энергии является Солнце – именно оно обогревает нашу планету.
Что такое ПлЭн система отопления? Это пленочный лучистый электронагреватель. Такая система являет собой два тонких листа пленки, между которыми расположен резистивный излучающий элемент. В основе системы ПлЭн – свойства инфракрасного излучения, его воздействия на предметы.
Технические характеристики инфракрасных теплых полов
Среди разновидностей теплых полов новинкой является инфракрасный (ИК) пленочный пол. Он продается в рулонах и представляет собой пленку, на которую нанесены карбоновые излучатели тепла и токопроводящие шины из меди (причем излучатели тепла никогда не нагреваются). Изделия можно монтировать на пол, стены, потолок. Чтобы сделать обогрев электрическими полами основным, необходима надежная электропроводка, а также бесперебойное электроснабжение. Кроме того, понадобится дополнительный источник тепла на случай форс-мажора зимой, когда электричество может пропасть из-за плохой погоды. Посмотреть подробнее цены и варианты использования пленочных теплых полов можно на http://www.caleo.com.ua.
В конструкцию инфракрасного теплого пола входят: нагревательная пленка, терморегулятор и температурный датчик. Толщина полимера нагревательной пленки примерно 0,4 мм. Пленка состоит из проводников, от которых электроток передается к графитовым полосам. Под воздействием тока полосы генерируют инфракрасное излучение. Отметим, что при работе таких теплых полов образовывается электромагнитное поле. Но оно очень слабое, поэтому не оказывает никакого влияния на человека.
Контролирует работу теплого пола специально установленный для этого терморегулятор. От него зависит экономичность и эффективность всей системы. Контроль за соблюдением заданной температуры возложена на температурный датчик. Максимальная температура нагрева не может превышать 55˚
Заключение
Плёночные электрообогреватели — устройства, обладающие многими достоинствами, но значительная часть плюсов ПЛЭНов присуща большинству отопительных агрегатов на электричестве. Чтобы объективно оценивать информацию о технических характеристиках этих устройств, предлагаемую продавцами, необходимо иметь чёткое представление о принципе действия обогревательных плёнок. Многие параметры, заявляемые реализаторами ПЛЭНов, не соответствуют действительности и являются лишь маркетинговыми приёмами. Например, о дешевизне монтажа инфракрасных плёнок по сравнению с устройством водяного отопления на базе газового котла – это соответствует действительности только при значительной отдалённости газовой магистрали.
