Как подключить теплый пол своими руками: этапы подключения водяного пола

Как подключить твердотопливный котел

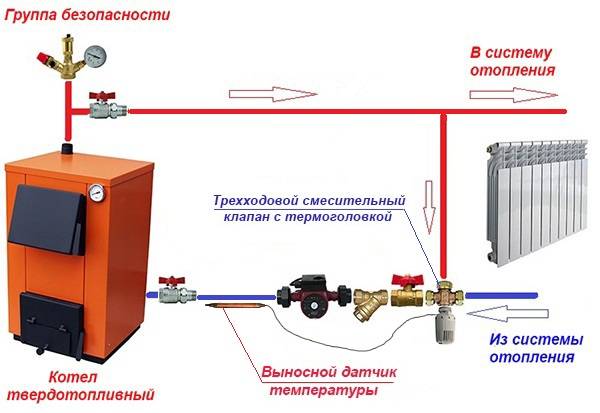

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Схемы укладки теплового контура.

Схемы укладки теплого водяного пола

  1. Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.
  2. Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
  3. Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

  • Все используемые в работе трубы контура должны иметь одинаковую длину.
  • Один контур не должен выходить за границы одного помещения
  • Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
  • В местах расположения мебели и сантехники контур не обязателен

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Монтаж пленки

Проще всего выполняется установка пленочного теплого пола. Однако следует учесть, что эту систему нельзя укладывать под плитку. В таких условиях пленка не проработает долго. Класс ее изоляции на порядок ниже, чем у провода. Поэтому пленку рекомендуется монтировать под ламинат, линолеум или ковролин.

Производитель в инструкции обязательно рассказывает, как установить теплый пол. Потребуется приобрести специальный утеплительный материал. Это может быть подложка под ламинат или иные рулонные утеплители, предназначенные для пола. Их толщина составляет 4-7 мм.

В соответствующих местах на подложке вырезают углубления для установки датчика температуры (в этом случае без гофротрубы), а также всех соединительных элементов пленки. Когда пленка будет разложена на основание, монтируют покрытие без клея и раствора.

Рассмотрев вопрос о том, как установить теплый пол, каждый сможет выполнить эту процедуру самостоятельно.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

Описание системы отопления

Наибольшее распространение сегодня получил теплый электрический пол, который с одинаковым успехом может устанавливаться в квартирах высотных зданий или в частных строениях. Использование современных технологий позволило не только повысить эффективность обогрева дома, но и существенно сократить расходы на коммунальные платежи.

Принцип работы такого оборудования основывается на свойстве полупроводников испускать тепло при прохождении через них электричества. Соответственно, уменьшая или увеличивая показатели силы тока, можно эффективно нагревать помещение.

В прошлом наибольшей популярностью пользовались нагревательные кабели, которые укладывались под полом и испускали тепло при прохождении через электропровод. Сегодня передовой технологией считаются специальные инфракрасные маты, существенно сокращающие расход электроэнергии, имеющие высокий КПД и отличающиеся простотой монтажа.

Подключая теплый пол самостоятельно, нужно быть внимательным, любая ошибка может привести к сбоям

Разновидности

Существует множество разновидностей систем, которые расположены в толще основания помещения. Они делятся на две большие группы. В первую из них входят водяные теплые полы. Они представляют собой систему из труб, по которым протекает вода или иной специальный теплоноситель (например, незамерзающая жидкость). Эти коммуникации подключены к котлу.

Во вторую категорию входят электрический теплый пол. Он представляет собой кабель или иной проводник тока. Существует ряд рекомендаций, как правильно установить теплый пол. Их обязательно нужно учесть перед началом ремонтных работ.

Дело в том, что представленные разновидности обогревательного оборудования предназначены для разных помещений. Например, водяной теплый пол будет проблематично смонтировать в квартире. В этом случае предпочтение отдают электрическим системам. В частном доме, наоборот, эффективнее будет установить водяной теплый пол. Хотя электрические системы в этом случае монтировать также не запрещается.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

  • монтаж трубы по схеме змейка»
  • укладка трубопровода по схеме улитка;
  • комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Напольный обогрев

Система отопления «тёплый пол» монтируется быстро. Если используют пластиковые трубы, то монтаж проходит за несколько часов. При работе не образуется много грязи. Система имеет свои преимущества.

  • Эффективный обогрев помещения. Тёплый воздух поднимается от облицовки пола и от предметов интерьера вверх. На полу температура выше, чем около потолка. Нет необходимости укладывать ковры, надевать тёплую домашнюю обувь.
  • Не образуется завихрений воздуха, пыль не поднимается, для людей, которые страдают бронхиальными заболеваниями, «тёплый пол» является более благоприятной системой отопления.
  • Температура пола не превышает 25 0С. Влажность воздуха остаётся нормальной.
  • Отсутствие радиаторов в помещении.

Тем не менее, напольный обогрев используют как в качестве основного, так и дополнительного средства отопления. Владелец коттеджа самостоятельно решает, какую систему выбрать, тёплый пол или батареи.

Рекомендуем: Как выбрать провод для тёплого пола?

Водяную напольную магистраль выводят от котла. Контур подключают к подающему и обратному коллекторам. Гребёнку соединяют с выходами в котле.

К обратному контуру подключают циркуляционный насос, с трёхходовым или двухходовым клапанами. На них устанавливают термостаты с датчиками температур. Система обогрева функционирует автоматически.

Терморегулятор

Температуру нагрева электрического теплого пола контролирует специальный датчик терморегулятора. Без этого прибора в помещении со временем стало бы очень жарко, а электроэнергия расходовалась бы неэффективно. Перед началом монтажа системы нужно рассмотреть, как установить датчик теплого пола. Это несложная процедура.

Терморегулятор может иметь встроенный в корпус датчик. Прибор устанавливают на высоте не менее 1 м от пола. Датчик определяет температуру воздуха в комнате. При необходимости прибор отключит подачу питания кабеля. Когда температура снова опустится до заданного значения, терморегулятор включит систему.

В продаже также представлены приборы, в комплект которых входит выносной датчик. Он укладывается в специальной гофротрубе, непосредственно рядом с теплым полом. Этот метод замера температуры является предпочтительнее. В некоторых моделях терморегуляторов предусмотрено наличие воздушного и выносного датчика. В этом случае в помещении устанавливается максимально комфортная температура, исходя из двух показателей.

Установка отражающей пленки

Рекомендуем брать ту пленку с квадратной разметкой по 5 миллиметров. Неисчисляемое множество умников заверяют, что они хорошо знают, как эту пленку необходимо грамотно заклеить скотчем по контуру, и какая гигантская экономия тепла появляется.

  • Мы уверяем вас, что это все просто-напросто заблуждения – таким методом нужно обустраивать гидро- и пароизоляцию, сама пленка не способна сохранять тепловую энергию.
  • Статистика свидетельствует о том, что любая гидрозащита в такие моменты обладает никчемной эффективностью.
  • Объем воды будет постепенно подниматься, до того момента, пока не отыщет путь наружу. А вода легко протиснется даже в хорошо защищенных местах.
  • Поэтому вопрос герметизации системы должен стоять у вас на первом месте. А не заниматься ерундовой проклейкой швов пленки всемогущим скотчем.
  • Тогда вы предупредите появления влажных мест под основанием пола, а значит в помещении не появится плесень и грибок.

Подсоединение системы теплого пола кабельного типа

Схема подключения кабельного теплого пола

Для подключения кабельного теплого пола нужно провести выравнивание поверхности. Далее вдоль стены прикрепить демпферную ленту и затем уложить теплоизоляцию. Монтаж кабеля можно проводить и на старую поверхность, без подкладки. Единственным условием для этого является наличие снизу отапливаемого помещения. Перед укладкой кабеля нужно протянуть все провода для подключения к термостату.

Далее можно укладывать нагревательный элемент, предварительно разместив на полу обычную монтажную ленту. Это делается, чтобы кабель держался в нужном положении и не смещался. Укладывать кабель можно любой формой, главное, чтобы он не пересекался сам с собой. Самым эффективным и удобным способом монтажа является так называемая «змейка» – кабеля продаются в рулонах, уже уложенные в виде змеевика на сетку.

Схемы подключения к одножильного и двужильного кабеля для теплого пола

Равномерно распределив кабель, можно его закреплять

Важно, чтобы края не доходили до места расположения мебели или стен примерно 10 см. Далее требуется проложить термодатчик, который спрятан в трубку, упомянутую ранее ранее

Его расположение должно быть на расстоянии 40-50 см от края витка нагревательного элемента.

На этом монтаж кабеля и датчика завершен. Используя тестер, нужно проверить сопротивление нагревательного элемента. Оно должно соответствовать паспортным данным. Далее нужно залить все стяжкой и подождать, пока она застынет. Сразу включать теплый пол для ее подсушивания нельзя, так как появятся трещины и значительно понизится показатель прочности. Остается просто подсоединить все провода к терморегулятору и проверять работоспособность системы.

терморегулятор для теплого пола

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Составление схемы укладки – как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

  • Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
  • Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
  • Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Электрические теплые полы

Чаще всего электрический теплый пол используется как дополнительный обогревающий контур, который запускается в межсезонье или при необходимости повысить температуру сверх имеющейся.

Из достоинств электрических систем больше всего выделяются:

  • Простой и быстрый монтаж;
  • Отсутствие необходимости подключения к отопительному оборудованию с жидким теплоносителем;
  • Сравнительно небольшая стоимость;
  • Минимальная толщина, практически не влияющая на подъем напольного покрытия.

Недостатки сводятся к следующему списку:

  • Электрический теплый пол генерирует магнитные волны (конечно, их уровень очень слаб, но по возможности стоит экранировать конструкцию);
  • Высокая стоимость эксплуатации (электричество на сегодняшний день является одним из самых дорогих энергоресурсов);
  • Высокая нагрузка на электросеть здания.

Особенности системы

Такой вид теплого пола(ИК) представляет собой пленку в комбинации с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И такой вид достаточно быстро завоевал популярность, благодаря своим преимущества, среди которых:

  1. Простота монтажа.
  2. Возможность обустройства под любым покрытием.
  3. Долговечность.
  4. Безопасность для человека.
  5. Пожаробезопасность.

И это далеко не се преимущества системы. А среди недостатков обычно выделяю только относительны высокую стоимость, а также, небольшой вред от излучения (в случае неправильного подбора).

Также при покупке следует учитывать некоторые нюансы:

  1. Инфракрасная пленка не укладывается в местах размещения мебели или элементов декора.
  2. Заранее намечается схема расположения пленки и электропроводки.
  3. Также учитывается, что в месте предполагаемого расположения температурного датчика должны отсутствовать сквозняки и иные факторы, локально изменяющие температуру.

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

Основные элементы коллектора теплого пола

Составные части этого узла:

  • Настроечные клапаны с расходомером или без
  • Устройство для отвода воздуха (работающее в авто. режиме)
  • Коллекторы, имеющие клапаны балансировки
  • Вентили для прекращения подачи теплоносителя и устройство учёта расхода
  • Набор фитингов для присоединения отдельных частей
  • Кронштейны для фиксации
  • Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

Монтаж кабеля в стяжку

Производители в комплект поставки оборудования для обогрева обязательно вкладывают подробную инструкцию, как установить теплый пол. Между витками кабеля должно быть расстояние не менее 5 см и не более 20 см. Лучше всего укладывать провод с шагом 10-12 см. Выбор зависит от теплопотерь в помещении.

На основание пола укладывают слой утеплителя (пенополистирол толщиной 3 см). На него укладывают гидроизоляцию и армирующую сетку с ячейками 100х100 мм. К сетке при помощи пластиковых фиксаторов укладывают провод. Нужно выбрать место для установки терморегулятора. От него делают штробу по стене. В нее укладывают гофротрубу, в которую вводится датчик. Она укладывается также между витками провода. Основание заливают стяжкой 3 см с добавлением пластификатора.

Провода от датчика подсоединяют к терморегулятору. Сюда же подводят кабель теплого пола и коммуникации основной сети.

В заключение

Теплые полы – это решаемая задача для любого желающего, которые хотят жить в комфортных условиях. Если это небольшое помещение, то проблема небольшая, а если хочется сделать такое отопление во всех помещениях (жилых), то придется изрядно повозиться, применив различные типы укладок, чтобы система отопления работала с высокой эффективностью.

Естественно, что «мокрые» технологии не всем нравятся и этому есть множество причин, но они зачастую более экономичные, как по средствам, так и по затратам энергии. Вполне очевидно, что деревянные системы (сухие), не отличаются высокой теплоотдачей, а это означает, что для получения оптимальной температуры на поверхности необходимо поддерживать более высокую температуру теплоносителя. Если говорить о системах отопления, замурованных в стяжку, то это наиболее эффективные системы, тем более, если в качестве напольного покрытия используется плитка для пола. Именно поэтому, полы с подогревом делают в ванных комнатах, на кухне, в прихожей, но ни в коем случае в других комнатах, если в качестве напольного покрытия применяется ламинат, например. В таких комнатах лучше сделать утепленные полы, используя различные теплоизоляционные материалы, даже в том случае, если основанием служит стяжка.

10 ФАТАЛЬНЫХ ошибок монтажа водяного теплого пола

Watch this video on YouTube

Заключение по теме

Итак, в этой статье мы постарались дать познавательную инструкцию монтажа водяного теплого пола своими руками. Конечно, в одной статье все нюансы описать сложно, а, тем более, показать весь монтажный процесс досконально. Но определенное представление, как сделать теплый водяной пол, вы наверняка получили.

Теплый пол без стяжки

Многие обыватели считают, что самостоятельный подход к решению такого непростого вопроса – это выброшенные на ветер деньги. Есть большая вероятность, что где-то какой-то дефект все же «выстрелит». Чтобы этого не случилось, мы предлагаем посмотреть видео – «монтаж теплого водяного пола» — которое поможет воочию увидеть, как все происходит.

Самое главное – обратите внимание именно на сам монтажный процесс, на то, какие нюансы делают его стопроцентно качественным. В этом плане основой качества, по нашему мнению, будет последовательность проведения этапов, о которых было упомянуто в этой статье

Не забудьте оценить статью:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
