Автоматизированные системы защиты от протечек на примере комплекса «Аквасторож»

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Краны

Шаровые краны Аквасторож сделаны из латуни и покрыты слоем никеля. Закрываются и открываются при помощи электрических моторов. В них установлены пластиковые редукторы. В версии «Эксперт» используются металлические шестеренки, в «Классик» — пластиковые. Кроме этого, краны отличаются тем, что в версии «Эксперт» они контролируют положение запорного элемента и передают сигнал в контроллер. Для того чтобы можно было их отличить, провод «Эксперта» имеет ярко-красную полосу, краны версии «Классик» — черную. Работать они могут только с контроллерами своего типа.

Электрокран «Классика»

Питание на электромоторы подается 5 В, которое усиливается при разряде конденсаторов до 40 В. Причем это напряжение выдается независимо от состояния электропитания. В результате краны закрываются за 2,5 секунды.

Краны с электроприводами и их характеристики

Чтобы небольшого усилия, создаваемого электроприводами, хватало для поворота заслонки, в конструкцию крана добавлены дополнительные прокладки, которые снижают трение. Это и позволяет при малом усилии быстро поворачивать заслонки. Редукторы закрыты пластиковыми крышками, защищающими от попадания брызг.

Выпускаются краны с электроприводом для перекрытия воды Аквастоп в трех размерах — диаметром 15, 20 и 25 мм. Устанавливаться могут как в стояки холодной, так и горячей воды.

Назначение и комплектация

Само устройство производится на территории Российской Федерации компанией «Суперсистема». Всего выходит в двух возможных комплектациях, стандартной и расширенной. Но обе версии содержат базовый набор:

  1. Краны со встроенным электроприводом;
  2. Контроллеры передающие, принимающие, и обрабатывающие всю информацию;
  3. Сенсоры воды.

Корпуса всех составляющих выполнены из качественного пластика, и сделаны с расчетом на износостойкость. В расширенной модели Аквасторож система защиты от протечек имеет металлические шестерни в приводах. Это придает незначительное ускорение работы всей системы, и хорошо сказывается на сроке службы.

Постоянный мониторинг состояния всех компонентов — одна из главных особенностей этой системы. Две комплектации могут быть модифицированы, уже с завода в главный контроллер было встроено силовое реле, с помощью которого можно подключить еще один сегмент. По заявлению производителя, самая частая модификация — добавление в систему водяного насоса.

На нашем рынке представлено много систем, но по тестам от исследовательских компаний аквасторож самая быстрая по реагированию. Она закрывает кран в случае опасности за две с половиной секунды. Это намного быстрее аналогов.

Дополнительные меры по предотвращению потопа

Существуют и другие методы профилактики протечек, кроме установки специальных средств в стиральной машине.

  1. Для монтажа подводящих к агрегату водопроводных труб может использоваться разный материал. В основном это металлопластик или полипропилен, но есть еще медные и стальные оцинкованные трубы. Как раз у последнего варианта самый маленький срок службы (не более 30 лет). Что касается металлопластика, то его лучше всего пускать на опрессовочные формы. Хорошо зарекомендовал себя полипропилен, но такая труба не выдержит сильного механического повреждения. Специалисты советуют: лучше не брать алюминиевые краны и фитинговые системы. Достаточно большого давления в системе, чтобы такая деталь лопнула, а это уже приведет к возможным протечкам.
  2. В ванной комнате можно постелить пол из гидроизоляционного материала. Это обезопасит протекание воды к соседям снизу. Грамотный постеленный настил обеспечит самостоятельный уход воды в канализацию. Единственный минус — уровень пола в комнате немного поднимется.
  3. Правильным решением будет перекрывать все стояковые вентили, когда хозяев нет дома. Это нужно, прежде всего, в случае уже имеющихся повреждений у сливного шланга стиральной машины: если вода где-то сочиться, она может прорвать и затопить. Кстати, эта рекомендация дается в любой инструкции к такому агрегату, однако не все четко следуют прописанному в мануале.

Аквастоп для стиральной машины является существенным прорывом в области усовершенствований для стиральных машин. Наличие такой системы предотвратит серьезные протекания воды, а, значит, снизит риск серьезных финансовых потерь.

Тонкости монтажа

К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.

Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.

Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.

Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.

К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.

Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.

Из чего состоит комплекс?

 «Аквасторож» полностью укомплектован. Он включает в себя несколько элементов, которых достаточно для обеспечения защиты:

  • контроллер, отключающий подачу водоснабжения при необходимости;
  • шаровые электрокраны, управляющие водным потоком;
  • датчики, фиксирующие факт потопа.

Пользователю предлагается две комплектации: «Классик» и «Премиум».

Комплектация классическая – это самый первый набор элементов системы. Она состоит из:

  • контроллера – 1 шт;
  • запорных кранов – 2 шт;
  • датчиков для определения воды – 4 шт;
  • блока для подключения к сети – 1 шт;
  • батареи – 3 шт;
  • проводов, которыми подсоединяются все элементы к главному аппарату.

Второй набор – «Премиум» – включает те же элементы, но некоторые из них поставляются в большем количестве. Так, если первый вариант системы включает в себя только один контроллер, то набор класса «Премиум» оснащен датчиками для фиксации протечек, которые предлагаются в количестве уже четырех штук. Второй вариант комплектации подходит для больших квартир или домов с несколькими санузлами, поэтому классический набор все же является лидером продаж среди всех комплексов защиты от потопа.

Преимуществом этого комплекса считается то, что купить дополнительные механизмы (например, датчики или контроллеры) можно позже, дополнив ими установленный аппарат. Так, например, производитель «Аквасторож» поставляет не только проводные, но и беспроводные датчики, которые можно купить и установить себе домой.

Для подсоединения беспроводных датчиков достаточно будет обзавестись радиобазой. Помимо этого, пользователь может собрать нужную систему, выбрав один контроллер среди четырех предложенных типов. Также производитель предлагает выбор из нескольких электрокранов, датчиков и так далее.

Видео – Обзор системы «Аквасторож»

Классическая комплектация, к тому же, имеет и самую низкую стоимость. Можно присоединить в систему почти бесконечное количество датчиков и не больше 6-ти электрокранов. Также можете дополнить внешними устройствами, используя слаботочное реле. У продвинутого класса системы реле силовое бистабильное — с его помощью можно присоединять к контроллеру мощность 220 Вольт. Такое требуется, к примеру, для того автоматического выключения работы насоса. Такая способность необходима для водоснабжения частного дома.

Независимо от класса системы, которой вы отдадите предпочтение, каждая из них будет обеспечиваться защиту от потопа, сможет гарантировать моментальное устранение воды.

Устанавливаем датчики протечки

Проводковые датчики аквастоп устанавливаются с открытой и скрытой укладкой провода. Фиксировано и не фиксировано. Скрытая прокладка провода делается даже после ремонта, провода прокладываются в плинтусе или в шве кафельной плитки.

  • провод датчика помещается в шов между плиткой;
  • донышко на полу фиксируется с помощью винта или двустороннего скотча;

на донышко закрепляется пластина;

Закрепляется пластина

и надевается декоративный пластиковый колпачок.

Пластиковый колпачок

Беспроводные датчики удобны так как им не нужны провода, они связываются с контроллером с помощью радиосигнала.

Датчики раскладываются в местах возможных протечек, и если нужно, закрепляются на полу двусторонним скотчем.

Установка датчика на полу

Радиобаза и беспроводные датчики «Аквасторож»

Одним из самых востребованных считается модуль «Радиобаза», который позволяет использовать до восьми беспроводных (радио) датчиков. Если возникает необходимость в установке большего числа датчиков, то можно воспользоваться дополнительным модулем расширения «+12», который увеличит число беспроводных датчиков до двадцати.

Беспроводные датчики – дороже, чем проводные, но иногда без них не обойтись. Например, если ремонт в доме уже закончен и совсем не хочется, чтобы на полу лежали провода, или нет возможности провести провод в труднодоступное место. В этих случаях удобнее использовать именно беспроводные датчики.

В комплект «Радиобаза» входит два беспроводных датчика, один из которых может выполнять функцию беспроводной кнопки, с помощью которой вы можете удаленно открывать и закрывать краны.

Беспроводные датчики «Аквасторож»  имеют простую и практичную конструкцию. Внутри герметичного корпуса расположена плата датчика и две “мизинчиковые” батарейки. Беспроводной датчик устанавливается на небольшую подставку, обеспечивающую зазор в 1 мм между чувствительной поверхностью датчика и полом.

Для обеспечения высокой надежности работы беспроводных датчиков в системе «Аквасторож» предусмотрена обязательная привязка датчиков и двухсторонний обмен данными. Это позволит не только избежать конфликтов с работающими, в других домах, аналогичными системами, но и позволит контроллеру опрашивать состояние удаленных датчиков и отображать их состояние на панели управления модуля «Радиобаза». Кроме этого, каждый датчик имеет собственный зуммер, благодаря которому пользователь сможет быстро найти датчик, на котором садятся батарейки или произошла протечка.

От одного комплекта алкалиновых батареек радиодатчик «Аквасторож» работает до 5 лет. Этого времени достаточно для того, чтобы вообще забыть про то, что у вас они где-то стоят. Узнать о состоянии батареек в беспроводном датчике можно по индикаторам на панели управления «Радиобаза». За 2-4 месяца до полной разрядки батареек на панели управления загорится индикатор, привязанный к конкретному датчику и индикатор, сигнализирующий о разряде батареек.

Радиус действия беспроводных датчиков «Аквасторож» достаточно большой (до 1000 метров в прямой видимости), но его фактическое значение зависит от конфигурации конкретного помещения, толщины железобетонных перегородок, перекрытий и возможных сторонних помех. Для того чтобы понять “добьет” ли беспроводной датчик до контроллера рекомендуется воспользоваться радиокнопкой. Для начала нужно убедиться в ее работоспособности рядом с контроллером. Далее переносим радиокнопку на предполагаемое место установки, кладем ее на пол и нажимаем на любую кнопку. Если вы услышите тройной пип, подтверждающий получение команды контроллером, то в данном месте установка беспроводного датчика возможна. Если ответа не последовало, то стоит попробовать выбрать другое место установки датчика. Более подробно варианты поиска правильного места установки беспроводного датчика и другая полезная информация  описана в руководстве пользователя.

Подключение

Когда все элементы системы расположены на своих местах, их необходимо подключить друг к другу. Соответствующие разъёмы контроллера (обозначены надписями) подсоединяются к управляющему устройству в необходимые клеммы. Беспроводные приборы уже прописаны в памяти контроллера. Их подсоединять не придётся.

Батарейный блок необходимо подключить к плате. Для этого на ней есть специальный разъём. Блок соединяется с основной частью контроллера. Для этого провода протягиваются через специальное отверстие. Если же система беспроводная, необходимо соединить батарейный блок с радиобазой. Затем их крепят к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

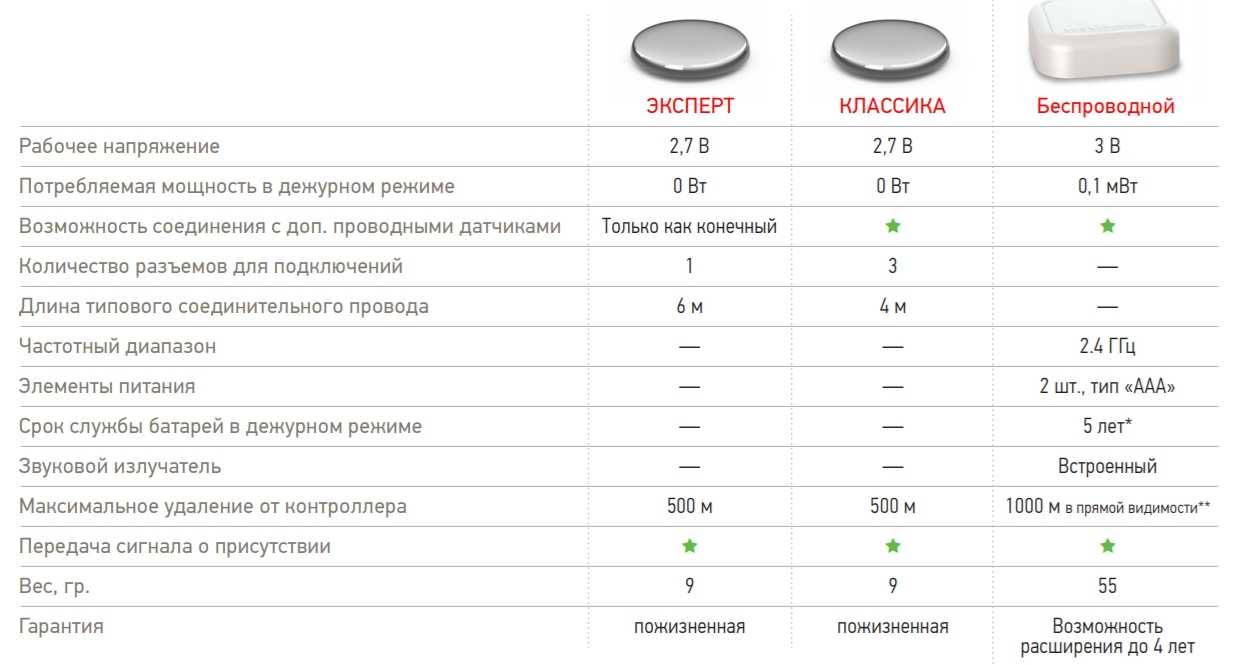

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

  • Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
  • Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

  • Обменивается сигналами с контроллером.
  • Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
  • Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Дополнительные советы

Не стоит экономить на Аквастоп — все устройства лучше защитить отдельно. Это наиболее актуально при трудном доступе к запорной арматуре — чаще всего в домах или дачных участках. При невозможности следить за всем, проще застраховать себя.
Защита от протечек и клапан немного отличаются. В системе защиты может вытечь немного влаги, пока не сработают извещатели

Датчик блокирует воду мгновенно.
Перед сбросом устройства не лишним будет дополнительно проверить, что причина его срабатывания устранена в полной мере.
Чтобы предохранитель правильно работал, важно учитывать направление водного потока. Необходимо, чтобы вода проходила со стороны затвора к сердечнику, но не наоборот.
Аналогичные приборы с химической основой будут лучше реагировать на небольшие течи

Однако они могут не справиться с резким увеличение напора. Им требуется немного времени, чтобы размок алебастр, да и химическая защита является одноразовой.

Радиобаза

это небольшой блок, который подключается к основному контроллеру или любому другому периферийному устройству. Он предназначен для обслуживания беспроводных датчиков протечки воды. К радиобазе можно подключить до 8 датчиков. Они сканируются непрерывно с короткими интервалами. Если датчик не обменивается данными в течение 10 минут, дается команда закрыть краны.

Дополнительный блок «Радиобаза» позволяет использовать беспроводные датчики

При установке беспроводных датчиков их необходимо предварительно зарегистрировать в базе данных. Для этого подносим сенсор к базе, нажимаем кнопку +1 на корпусе. Устройство записывает информацию датчика в свободную ячейку энергонезависимой памяти. Итак, давайте по очереди запишем все датчики. Чтобы при активации не возникало проблем с идентификацией, лучше нанести цифры на корпус и написать положение датчика напротив соответствующего светодиода.

Особенности радиобазы: модуль для обслуживания беспроводных датчиков наводнения

В штатном режиме при питании через адаптер (есть сеть 220 В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батареек или аккумуляторов есть два варианта работы: активный и энергосберегающий. Выбор режима остается на усмотрение пользователя. Чтобы перейти в режим энергосбережения, снимите соответствующую перемычку на базовой станции. В этом случае тесты будут запускаться примерно раз в минуту, поэтому в случае аварии будет некоторая задержка. Но зарядки трех аккумуляторов хватит примерно на 3 года. При активном режиме работы и непрерывном тестировании датчиков аккумуляторы разряжаются намного быстрее.

Датчики

Система защиты от протечек Aquastoro может быть оборудована проводными и беспроводными датчиками. Их можно использовать вместе или по отдельности. Любой из датчиков периодически проверяется системой на предмет его «присутствия». Если в проводных моделях обнаружен обрыв кабеля или успешное беспроводное соединение, контроллер закрывает краны.

В датчике любого типа устанавливаются два контакта при попадании в них воды, формируется сигнал тревоги. Кроме того, в версии «Аквасторож Эксперт» и при установке приставки «Звезда» на «Классик» на дисплее отображается датчик затопления. То есть вы знаете, где произошла утечка воды.

Особенности датчиков затопления AquaGuard

К нижней части датчика прикреплена металлическая пластина. Чтобы предотвратить окисление, поверхность пластины покрыта позолотой. От капель воды датчики защищены сверху декоративными крышками. Крестообразное пластиковое дно фиксирует металлическую пластину датчика. В его центре есть отверстие, через которое датчик можно закрепить саморезом в определенном положении.

Проводные

Проводные датчики считаются более надежными, потому что они подключаются к контроллеру через физическую цепь. Чтобы его сломать, нужно приложить усилие. Недостаток в их установке и необходимости скрывать провода. Если ремонт закончился, сделать это не так-то просто. В качестве альтернативы можно использовать плинтусы с кабельными каналами, заменив их традиционными плинтусами.

На базе проводных датчиков протечки воды «Аквасторож Классик» можно построить разветвленную систему контроля. Каждый из них можно подключить к следующему или нескольким датчикам, создав своеобразное «дерево». С одной стороны, это упрощает установку, так как требуется меньше кабелей, чем протягивание кабеля из каждого. Но с другой стороны, разрыв в начале цепочки отключит сразу всю «ветку». И найти именно то место, где произошел обрыв, возможно далеко не сразу.

Внешний вид проводных датчиков AquaGuard

Напряжение питания проводных датчиков составляет 2,5 В. Это напряжение не может быть опасным для человека. Выполнен в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Проводные датчики AquaGuard выпускаются в следующих версиях:

  • Классический. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электроэнергии равно нулю. Его статус регулярно проверяется контроллером. Длина кабеля составляет 2 м и 4 м, максимальное расстояние – 500 м. Диапазон температур от – 0 ° C до +60 ° C.
  • Эксперт. Имея такой же внешний вид и размеры, встроена дополнительная карта, которая проверяет состояние контактов и целостность линии к контроллеру. По результатам тестирования на контроллер отправляется либо нормальное рабочее состояние, либо сигнал открытия. Длина кабеля 2м, 4м, 6м, 10м, максимальное расстояние – 500м. Может работать при температуре от -40 ° C до +60 ° C.

На проводные датчики «Аквасторожа» компания предоставляет неограниченную гарантию. В случае выхода из строя (физическое разрушение не считается) его отремонтируют или заменит новым.

Беспроводные

Беспроводные датчики утечки воды AquaGuard скрыты в белом квадратном пластиковом корпусе. Сторона панели 59 мм, высота сенсора 18 мм. Помимо контактных пластин, в кейсе находятся три батарейки ААА и трансивер 2,4 ГГц для связи с контроллером. Помимо основной задачи – контролировать нехватку воды, датчик выполняет следующие функции:

  • Обмен сигналами с контроллером.
  • Следите за уровнем заряда аккумулятора. Когда оно падает ниже критического значения, он генерирует сигнал тревоги и передает его на контрольную панель.
  • Имеет встроенную сигнализацию, которая включается при появлении воды на контактах. Так что определить место пропажи несложно.

Так выглядят беспроводные датчики воды

Максимальное расстояние датчика от контроллера до радиобазы составляет 1000 м, но это в условиях открытого пространства. При наличии препятствий (в том числе стен) дальность надежного приема намного меньше. Чтобы определить, «видит» ли контроллер беспроводной датчик в выбранном месте, вы можете выполнить тесты (заполнить контакты кнопки водой и следить за включением и выключением воды) или использовать радиокнопку.

Зачем нужно и как установить?

Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.

Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.

Этапы установки системы защиты

Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза

После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.

Монтаж датчиков

Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.

Есть как минимум 7 мест, где датчик будет полезен:

  • Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
  • Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
  • Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
  • Хорошее место – под отопительным котлом, радиатором и т.п.
  • Также некоторые устанавливают оборудование вблизи насоса или бойлера.
  • Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
  • На кухне устройство располагается под сифоном.

Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты

Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм

Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.

Проводные или беспроводные?

Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.

Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные

Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.

Установка контроллера

Монтаж контроллера состоит из 5 этапов:

  1. Сверлятся отверстия в месте, где будет располагаться коробка прибора.
  2. С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
  3. Происходит крепление установочной коробки.
  4. Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
  5. Рамка и передний корпус ставятся обратно.

Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.

Вывод

Несмотря на свою цену — система Аквазащита признанный отечественный продукт. Он сертифицирован многими компаниями. За историю своего существования производитель доказал, что отечественное производство защитных систем тоже может быть качественным и востребованным на рынке. Выбор всегда остается за потребителем, но в случае этой компании — просто нет аналогов за такую стоимость. Широкая возможность модификаций позволяет постепенно обновлять защитный контур, повышая общую безопасность жилого помещения.  Вариативность установки поможет поставить устройство в помещение любого назначения

Неважно, в ванную комнату, или на кухню. Рассмотренная система станет прекрасным дополнением вашего умного дома и незаменимым помощником в критических ситуациях
