Схемы отопления частного дома своими руками

Что нужно для сборки – 3 главные детали

Любая система отопления состоит из трех базовых компонентов:

  • источника тепла – в этой роли может выступать котел, печь, камин;
  • теплопередающей магистрали – обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель;
  • нагревательного элемента – в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение.

Компоновка котельной в доме

Разумеется, существуют схемы, исключающие первый и второй элементы этой цепочки. Например, общеизвестное печное отопление, когда источник является и нагревательным элементом, а теплопередающая магистраль отсутствует в принципе. Или конвекционный обогрев, когда из цепочки исключают радиатор, поскольку источник греет до нужной температуры сам воздух в доме. Однако печная схема считалась устаревшей еще в начале ХХ века, а конвекционный вариант очень сложно реализовать своими руками без специальных знаний и специфических умений. Поэтому большинство бытовых систем строится на базе водогрейного котла и водяного контура (трубопровода-разводки).

В итоге для строительства системы нам потребуется один котел, несколько радиаторов (обычно их количество равно числу окон) и арматура для трубопровода с сопутствующими фитингами. Причем, чтобы собрать отопление частного дома, вам придется своими руками соединить все эти компоненты в рамках одной системы. Но перед этим было бы неплохо разобраться с параметрами каждого элемента – от котла до труб и радиаторов, чтобы знать, что покупать для дома.

Однотрубное или двухтрубное отопление дома: сравнительный анализ от Альтер Эйр

Организовать отопление в доме — задача не из легких. Для начала нужно для себя определить какая система отопления больше подходит для вас и вашего дома: двухтрубная или однотрубная. К этому нужно подходить очень ответственно и внимательно, чтобы выбрать наиболее эффективный вариант обвязки, дабы в будущем не столкнуться с постоянно холодными радиаторами. Эта статья поможет вам разобраться какая система лучше, сравнить их преимущества и недостатки, и в конечном итоге сделать правильный выбор. Начнем с однотрубного отопления в частном доме.

Однотрубное отопление в частном доме

Эта система отопления частного дома работает по предельно простому принципу. По сути это одна труба, в которой по кругу циркулирует вода. От котла отходит труба, проложенная по всему периметру здания, к которой подсоединены радиаторы. Теплоноситель от котла по очереди поступает в каждый радиатор, а потом обратно возвращается в котел. И так происходит по кругу.

В таком случае оборудование объединено одним контуром. Зависимо от подключения существует два вида систем отопления:

  1. Вертикальная — это подключения радиатора к одному стояку, который идет «сверху-вниз». Данный вид отопления подходит для двух-, трехэтажного дома, но нужно учесть тот факт, что температура на первом этаже будет меньше.
  2. Горизонтальная — это подключение радиаторов последовательно к одному горизонтальному стояку. Такой вид отопления подходит лишь для одноэтажного дома.

Почему стоит заказывать у нас?

днотрубная система отопления одноэтажного дома преимущества

Меньшая стоимость системы за счет небольшого количества труб и расходных материалов.

Но несмотря на это, есть и ряд недостатков:

  • Так как радиаторы подключены последовательно, то соответственно каждый последующий радиатор будет холоднее предыдущего. Разница температур между первым и последним радиатором зависят от продолжительности магистрали, диаметра трубопровода, скорости теплоносителя и размеров радиатора.
  • Нет возможности регулировать температуру в каждом радиаторе, так как все оборудование объединено одним контуром.

К тому же, выбор системы также зависит от площади вашего дома. Для большой площади одноконтурное отопление частного дома не подойдет из-за того, что последние радиаторы в цепи не будут греть помещения.

Двухтрубная система отопления частного дома

В отличии от однотрубной, двухтрубная система отопления одноэтажного дома включает в себя два трубопровода, один из них подает горячую воду к радиаторам — подающий трубопровод, а другой отводит холодную воду от радиатора — «обратка». Так же, как и однотрубная, двухтрубное отопление частного дома бывает в двух вариациях:

  1. Вертикальная — это система, в которой все оборудование соединено вертикальным стояком. Такая система не завоздушивается, но основной недостаток это её высокая цене.
  2. Горизонтальная — обвязка происходит благодаря горизонтальному стояку, что позволяет обогревать одноэтажные дома с большой площадью. В свою очередь горизонтальная делится на систему с нижней и верхней разводкой трубопровода.

У двухтрубной системы преимуществ больше, чем в однотрубной:

  • Эта система позволяет подавать теплоноситель отдельно в каждый радиатор и из-за этого температура каждого радиатора может быть разной. Соответственно, есть возможность контролировать температуру в каждой комнате.
  • При поломке одного или нескольких радиаторов система сможет продолжить работу. К тому же, чтобы произвести ремонтные работы не нужно будет останавливать систему.

Основными минусами этой системы является:

  1. Усложненный монтаж.
  2. Высокая цена системы.

Качественное отопление — это один из важных факторов, которые обеспечивают комфорт в вашем доме. Прежде чем выбрать себе подходящий вид отопления нужно тщательно изучить все плюсы и минусы каждой из систем. Данная статья поможет вам взвесить все «за» и «против», объективно оценить и выбрать будет эффективной именно для вас.

Особенности монтажа

Монтаж начинается с установки котла. Многие производители рекомендуют проводить эти работы с привлечением специалистов. Желательно иметь документ, подтверждающий что установка была произведена специализированной организацией, иначе можно потерять гарантию производителя.

Последовательность обвязки:

  1. Осуществляется разметка мест установки радиаторов.
  2. При необходимости делается гидравлический расчет.
  3. От котла оборудуется стояк, расширительный бак и разгонный коллектор.
  4. В намеченных местах устанавливаются радиаторы.
  5. Намечаются места врезки тройников для стыковки радиаторов, места установки кранов и запорной арматуры.
  6. Монтируется циркуляционный насос.
  7. Собирается контур, если трубы зашиваются в стены, необходимо их изолировать.
  8. К контуру присоединяются радиаторы.

После сборки системы производятся контрольные испытания — систему заполняют либо водой, либо воздухом и проверяют на подтеки, либо на падение давления. Если все в порядке, осуществляется пробный запуск с использованием теплоносителя.

Способы соединения труб

Существует несколько способов пайки труб. Наиболее часто используется раструбный вариант: когда трубы имеют разный диаметр, то есть в точке соединения одна они вставляются в другую. Части должны быть предварительно разогреты специальным паяльником. Таким же образом происходит сварка при помощи муфт, а также соединение фитингом.

Часто крепление раструбного соединения осуществляется за счет клеевого состава либо уплотнительного стопорного кольца.

При торцевой пайке оба элемента имеют одинаковый диаметр, в этом случае пайка происходит стыковым образом. Оплавленные до состояния вязкотекучести, торцы соединяются друг с другом под давлением и выдерживаются до полного охлаждения.

В случае стыковой сварки требуется специальное оборудование, так как состыковать трубы ровно и удерживать под равномерным давлением вручную — крайне проблематично.

И в первом и во втором случаях оборудование можно брать напрокат, так как стоит оно недешево.

Как паять трубы

Сварка труб осуществляется при помощи паяльника, принципиальное устройство которого практически не отличается от обычного. Это устройство оборудовано специальными насадками для разных диаметров труб.

Стоимость таких агрегатов начинается примерно от 1 200—1 300 рублей (20 долларов США), более сложные модели обойдутся в 4 000—5 000 рублей (60—70 долларов США).

Порядок сварки:

  1. Трубы обрезаются труборезом. Край должен ровным, без шероховатостей и мусора.
  2. В паяльник устанавливается соответствующая насадка.
  3. Оба соединяемых элемента разогреваются одновременно.
  4. Вставляются друг в друга до упора, не допускается проворот.

Остывает полипропилен довольно быстро, поэтому необходима определенная сноровка, а удерживать соединенные детали долго не приходится.

Способы прокладки труб в стенах

Поскольку при нагревании материалы могут расширяться, при прокладке в стенах либо в стяжке используется изоляция.

В закрытых участках очень желательно минимальное количество соединений, так как при возникновении течи на таком участке придется устранять не только саму проблему, но и вынужденно демонтированный слой стены или стяжки. На таких участках оборудуются специальные люки.

Также эти места изолируются минеральной ватой, стекловатой либо другим утеплителем. Это предотвращает их запотевание. Между стенками прорези в стене и трубами необходимо оставлять зазор.

Прорези делают перфоратором либо болгаркой. Материал между ними удаляется зубилом или, опять же, перфоратором. После этого можно вставлять трубы и тестировать их на течь. Затем можно закрывать их цементным раствором. Вместо цементного разрешено использовать гипсовый.

На какой схеме лучше всего остановить свой выбор?

Разнообразие схем домашнего отопления вызывает у владельца дома резонный вопрос о выборе самой эффективной системы отопления для своего дома. В настоящее время однотрубные и самотечные системы практически не применяют. Обычно данные схемы рекомендованы для местности с нестабильной подачей электричества.

В современных городах, поселках городского типа и даже в сельской местности уже не существует каких-то проблем с энергоресурсами. Поэтому самотечные системы применяются только в отдаленных от цивилизации местах, например, далеко расположенных дачных участках.

Для частных домов, где планируется обогревать помещения радиаторами отопления, самые лучшие результаты показывает двухтрубная или лучевая схема обустройства обогревательной сети. Хотя оба варианта отличаются схемой трубной разводки, их объединяет возможность отключения и замены потекшего радиатора без отключения основного отопления.

Как рассчитать необходимые параметры?

Устройство отопление дома своими руками доступно любому домашнему мастеру, но для этого необходимо предварительно выполнить расчет основных параметров обогревательной системы. Для упрощенного расчета можно воспользоваться универсальной формулой:

1 КВт мощности = 10 м2 отапливаемой мощности

Для более точного определения необходимых расчетных параметров необходимо применить поправочные коэффициенты, учитывающие конструкционные особенности жилого дома.

Например, если дом был построен несколько десятилетий тому назад, наружные стены утепленные, а деревянные окна заменены на современные герметичные оконные блоки, применяется корректировочный коэффициент 1,5. При расчете тепловых параметров дома, построенного сравнительно недавно, но без утепленных наружных стен и с негерметичными деревянными окнами, необходимо увеличит расчетную мощность в два раза.

Количество тепловой энергии жилого дома зависит от числа оконных проемов и их ориентации по сторонам света:

  • Коэффициент 1,3 –применяется для определения потребности в тепловой мощности комнат жилого дома, с двумя окнами с ориентацией на север.
  • Коэффициент 1,1 –два окна выходящих на южную, юго–восточную и восточную сторону.
  • Коэффициент 1,2 применяют для комнат с двумя окнами, выходящих на западную сторону.

Конечно, такой расчет необходимых параметров будет весьма приблизительным.

Чтобы детально разобраться, как грамотно рассчитать отопление в частном доме рекомендуется ознакомиться с государственным стандартом СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» с подробным описанием основных требований к трубам, нагревательным приборам и различной запорной арматуре.

Для получения более точного результата можно воспользоваться онлайн калькуляторами или найти в интернете специальную программу для расчета домашнего отопления.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

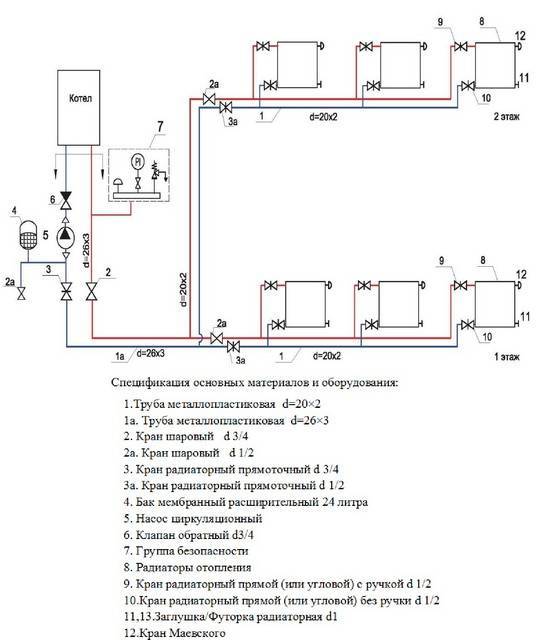

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Паровое отопление в частном доме от печи на дровах своими руками

Приступая к монтажу парового отопления, важно учитывать размеры дома и схему отопления. Так если будет использоваться 2-х контурная система обогрева с возможностью получать горячую воду для хозяйственных нужд, то лучше приобретать котел помощнее. Во время работы всей системы печью производится достаточно большое количество тепла

Это не позволяет использовать синтетические трубы, которые не предназначены для работы при высоких температурах. Мастера рекомендуют использовать для монтажа такие виды труб:

Во время работы всей системы печью производится достаточно большое количество тепла. Это не позволяет использовать синтетические трубы, которые не предназначены для работы при высоких температурах. Мастера рекомендуют использовать для монтажа такие виды труб:

  1. Стальные.
  2. Медные.
  3. Нержавеющие.

Установка стальных труб традиционна для нашей страны, однако их монтаж связан с трудностями. Для установки не обойтись без сварочного оборудования и чаще всего нужно будет нанимать хорошего мастера, чтобы монтаж системы был сделан правильно и владельцам не угрожали протечки. Стальные трубы обладают высокой прочностью при механических воздействиях, но их недостаток в том, что они подвержены коррозии.

Медные трубы отличаются высокой стоимостью и сложностью монтажа, при котором используется пайка стыков. Преимущество меди в том, что она быстро отдает тепло, так как обладает высокой теплопроводностью и помещение нагревается гораздо быстрее. Медные трубы легко переносят воздействие высоких температур, не подвержены коррозии.

Оцинкованные и нержавеющие трубы достаточно прочные, не разрушаются ржавчиной, хорошо отдают тепло в помещении. Монтаж системы из оцинкованных труб отличается простотой, так как стыковка осуществляется с помощью резьбы. Такие трубы гарантированно прослужат не одно десятилетие, но стоят дороже стальных.

Паровое отопление в частном доме: монтажные работы, схема

Прежде всего необходимо произвести расчеты, закупить все необходимые материалы и оборудование, составить проект. Если владелец частного дома занимается подобными работами впервые, стоит обратиться за помощью к профессионалу. Когда все готово, приступают к монтажу по спланированной схеме.

Монтаж однотрубной системы парового отопления отличается простотой, однако имеет существенные недостатки. Система состоит из последовательно соединенных между собой радиаторов. Недостаток однотрубного варианта состоит в том, что в радиаторах, к которым в первую очередь доставляется теплоноситель, поддерживается высокая температура. Однако к дальним точкам дома доставляется остывший теплоноситель и эффективность обогрева помещения значительно снижается.

Двухтрубный вариант подразумевает параллельную установку подающей трубы и обратной, по которой теплоноситель поступает в центральную магистраль, а затем в печь на дровах. Преимущество этой системы в том, что все радиаторы одновременно получают теплоноситель одинаково высокой температуры, а весь дом, даже дальние точки, хорошо прогревается.

2-х трубная система отопления более сложная, но гораздо надежнее, более функциональнее и эффективнее. У владельцев появляется возможность с помощью отдельно установленных вентилей регулировать подачу горячей воды к каждому радиатору. Это позволяет экономить. Если помещение не используется длительное время, в нем можно установить температуру немного ниже, чем в помещении, в котором живут люди. Благодаря такой регулировке тепло используется рационально.

Паровое отопление в частном доме от печи на дровах, видео

Паровое отопление в частном доме от печи на дровах – актуальная тема для владельцев особняков, а особенно с приходом холодов. Они стремятся не только сэкономить, но наслаждаться теплом в студеные зимы. Рекомендуем посмотреть фото, изучить схемы, и выбрать подходящие варианты отопления в доме непосредственно от печи.

Современная лучевая система отопления частного дома: плюсы и минусы

При выборе системы индивидуального теплоснабжения частного дома важно учитывать все нюансы, продумывать каждый этап строительства. Каждый владелец мечтает об экономном и эффективном отоплении своего дома. Лучевая разводка на сегодняшний день считается оптимальным вариантом автономного отопления

Лучевая разводка на сегодняшний день считается оптимальным вариантом автономного отопления.

  • Контроль температуры на каждом радиаторе;
  • Высокий КПД;
  • Возможность скрыть всю разводку труб в пол;
  • Возможность ремонтировать и заменять отопительные приборы, не выключая систему;
  • Равномерный прогрев всех комнат;
  • Небольшое количество соединительных элементов во время монтажа системы.

Среди недостатков можно выделить высокую стоимость элементов системы – насоса, коллектора и материалов для разводки системы.

Такое отопление можно установить как в частном доме, так и в многоэтажном офисном здании или больничном комплексе, чтобы не зависеть от центральной отопительной магистрали.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Разводка

Тип разводки

Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:

  • на расположение расширительного бака
  • на эстетичность помещений
  • на эффективность работы системы и ее склонность к завоздушиванию

Верхняя разводка

Верхняя разводка

Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для  системы с естественной циркуляцией.

Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.

Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.

Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.

Нижняя разводка

Нижняя разводка

Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.

Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки,  препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.

К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.

Попутная и лучевая

Лучевая разводка

Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.

Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.

Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Естественная циркуляция как альтернативный вариант

Сейчас автономные отопительные сети с гравитационной циркуляцией, то есть действующей по естественным физическим законам, можно встретить крайне редко.

Принцип действия объясняется разницей плотности холодной и нагретой воды и наличием дополнительного контролирующего устройства – расширительного бака, который устанавливают в верхней части стояка с горячей водой.

Схема устройства системы отопления в двухэтажном доме с естественной циркуляцией: разгонный вертикальный стояк пересекает оба этажа и заканчивается на чердаке, у расширительного бака, а нижний контур расположен в подвале или на первом этаже (+)

Особенностью сети естественного типа является наклонное расположение горизонтальных труб (обратных и разводящих) и расположение котла – его устанавливают на максимально низком уровне. Подача теплоносителя осуществляется через расширительный стояк, сброс остывшей воды (или антифриза) – через обратный.

Преимуществами гравитационной схемы являются независимость от электрического питания, простота монтажа, отсутствие шума, издаваемого циркуляционным насосом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
