Как работает шкаф управления насосами

Принцип работы алгоритма «ПУСК ПО СИГНАЛУ «ПОЖАР»

Данный принцип может быть применён в дренчерных системах пожаротушения.

Автоматический режим.Автоматический режим алгоритма «ПУСК ПО СИГНАЛУ «ПОЖАР»» организован следующим образом: пуск шкафа управления в режим пожаротушения происходит по внешним дистанционным сигналам «Пожар» от диспетчера или пожарной сигнализации, а также при нажатии кнопки «Пожар/Досрочный пуск» на лицевой панели шкафа.

При поступлении сигнала «Пожар» с заданной задержкой по времени происходит пуск основного насоса и трубопровод пожаротушения заполняется водой, далее шкаф управления пожарными насосами начинает работать как система поддержания давления с заданными временными задержками. Останов режима пожаротушения осуществляется переводом переключателя в положение «Блокировка» на передней панели.

Принципы работы шкафа управления более подробно описан в руководстве по эксплуатации.

Техническая поддержка и сервисное обслуживание

Некоторые компании по производству шкафов управления заявляют, что технического обслуживания не требуется. Это действительно так, однако необходима регулярная проверка блока управления эксплуатирующей организацией. Существует периодичность, установленная производителем, и для правильной работы всех устройств ее необходимо придерживаться в обязательном порядке.

Перед осмотром или заменой каких-либо деталей необходимо отключить напряжение и заблокировать оборудование от повторного включения. Самостоятельно можно проверить надежность соединений. Список потенциальных неисправностей, как и возможные способы их устранения, обычно также указывается производителем.

Шкаф управления скважинным или погружным насосом с частотным преобразователем для применения в производственных котельных, коммунальных службах или частных домах, выполненный на заказ по индивидуальному ТЗ

Например, простейшая неисправность – не загорается лампочка, сигнализирующая о подключении системы к электрическому кабелю. Возможны три причины: отсутствует напряжение в сети, сломался автоматический выключатель или перегорела лампа. Соответственно, решением проблемы будет подача напряжения, замена выключателя или лампы.

Если возникла неисправность, которую самостоятельно не устранить, необходимо обратиться к специалистам в сервисный центр.

Что такое автоматика для скважины

Блок автоматики для погружных или поверхностных насосов — это современная электроника, которая включает в себя гидравлический аккумулятор, модули и манометр. Все они гарантируют правильную работу магистрали.

Функции автоматики на водяные насосы:

  1. Управление. Все процессы осуществляются в автоматизированном режиме, без контроля и наблюдения.
  2. Защита от гидравлических ударов. В магистрали создается водный запас на случай неисправности и поломки оборудования.
  3. Электронные устройства срабатывают при отсутствии жидкой среды, отключают электрический ток.

Автоматика для насоса водоснабжения без гидроаккумулятора помогает предотвратить поломку оборудования, его преждевременный выход из строя.

Устройство автоматики для скважины.

Информация необходимая для заказа шкафа управления

Для заказа шкафа управления необходимо по возможности предоставить следующую техническую документацию:

  1. Заполненный опросный лист на систему электрообогрева.
  2. Опросный лист на шкаф управления с указанием типа используемого корпуса, степени защиты IP, системы заземления, производителя комплектующих и другие технические требования.
  3. При наличии проекта необходима проектная документация – однолинейная или принципиальная схема, спецификация комплектующих и т.д.

Наша компания осуществляет проектирование, комплектацию и сборку шкафов управления электрообогревом и другого щитового оборудования по техническому заданию Заказчика.

Сборка шкафов производится по стандартным схемам для данного оборудования, схемам Заказчика, а также индивидуальным схемам, выполненным для конкретного объекта.

В шкафы управления закладываются комплектующие известных мировых марок: ABB, Schneider Electric, Legrand, DEKraft, IEK, КЭАЗ, EKF и другие.

Заказчик получает вместе со шкафом управления полный комплект документации, включая компоновку шкафа, принципиальную схему, схему подключения к шкафу, спецификацию и паспорт на шкаф управления.

Все шкафы после сборки проходят испытания после сборки в соответствии с методиками тестирования.

Особенности устройства

Прежде чем начать работу с таким аппаратом, нужно внимательно изучить инструкцию и приложенные к нему схемы. В любой схеме указывается расположение электроники, структура интерфейса, интерфейсы для подключения и каналы защиты двигателя.

Следует помнить, что любые действия относительно механизма (осмотр, очистка или ремонт), производятся только при выключенном устройстве из электросети (в этом случае индикатор «Сеть» не будет гореть).

Не нужно забывать о чистке фильтров вентиляции. В большинстве случаев они сменные. Другие детали тоже требуют очистки от пыли. Обязательным действием является подтягивание крепежных винтов.

Большинство неисправностей можно устранить собственными силами. Но с некоторыми лучше обратиться к специалистам.

Все элементы, из которых состоит стандартный шкаф для управления насосами:

  • Корпус. Он выполнен как обычный металлический короб. Такой выбор материала обусловлен креплением при помощи электротехнических инструментов.
  • Панель лицевая. Представлена в виде двери в коробе. В нее встроены функция управления началом и окончанием работы. Помимо этого на этой панели расположены индикаторы работы. Они отвечают за насосы и датчики. И реле переключения. Используется, для смены ручного на авто режим и обратно.
  • Блок за контролем фаз. Он подключается ближе всего к передней панели короба. Его составляющие: три датчика, которые производят отслеживание нагрузку на фазах.
  • Контактор. Передает энергию на клеммы насоса. И отключает аппарат от сети.
  • Предохранитель. Реле предотвращающее последствия короткого замыкания.
  • Управляющий блок. Его задача контроль режимов работы насосов. Обязательным элементом в него входят датчик отключения/включения насоса, а также датчик переполнения.
  • Частотный преобразователь. Предназначен для управления оборотами вала в асинхронном двигателе насоса. Наращивает или сбрасывает частоту вращения на момент старт/стоп устройства.
  • Датчики температуры и давления. Служат для пресечения попыток запустить насос в случаях, когда это не допустимо. Это может быть как повышенное давление, так и обледенение труб.

Такой комплектации шкафов управления насосами, придерживаются большинство производителей. Но не стоит забывать, что каждая компания старается внедрить в свое устройство что-то новое или отличное от других. Это повышает их конкурентоспособность.

Шкаф управления скважинным насосом

Водоснабжение загородного дома или дачи может обеспечиваться различными способами. Но если нет возможности подключиться к центральному водопроводу, то наиболее верное решение — это водозабор из колодца или скважины, глубина которой может достигать нескольких десятков метров.

И чтобы вода из нее поступала в трубы необходима установка специального водоподъемного механизм. Установка шкафа управления скважинным насосом (ШУСН) позволит получить бесперебойную подачу чистой питьевой воды круглый год.

Главные задачи шкафов управления скважинными насосами заключается в:

— защите насосов от нежелательных факторов, способных вывести его из строя, а именно от:

1. перепадов напряжения; 2. перегрузки по току; 3. перегрева; 4. от снижения числа оборотов; 5. от сухого хода; 6. обеспечение плавного пуска (для защиты от пусковых токов и гидравлических ударов).

— осуществлении автоматического пуска и останова электродвигателя насосов при определенном уровне воды;

— контроле основных параметров системы, таких как напряжение в сети, мощность насоса, расход электроэнергии, частота вращения ротора электродвигателя насоса и время его работы.

Основные схемы управления работой ШУДН

К шкафу управления скважинными насосами, как и в шкафах ШУДН, возможно подключение одного или нескольких насосов (основной и резервный). Существует две основные схемы управления работой скважинных насосов:

— по давлению в трубопроводе. В данном случае реле устанавливается на трубопроводе у гидроаккумулятора (мембранного бака). Гидроаккумулятор предназначен для поддержания определенного давления в системе при выключенном насосе и защиты от гидроударов. На реле давления выставляются два параметра:

1. Pmin — минимальная величина давления при которой замыкаются контакты реле, происходит запуск насоса и заполняет мембранный бак водой.

2. Pmax — максимальная величина давления, при достижении которой происходит размыкание контактов реле и работа насоса приостанавливается.

— по уровню воды в резервуаре. В автоматическом режиме включение/выключение насосов, подключение резервных и отключение лишних насосов происходит с помощью установленных датчиков (поплавков, электродных, ультразвуковых или лазерных). Количество датчиков зависит от количества подключенных к ШУСН насосов и глубины скважины.

Стандартная комплектация шкафов управления скважинными насосами

1. металлический корпус с лицевой панелью, на которой располагаются световые индикаторы и пусковые кнопки; 2. блок управления ШУСН; 3. защитная аппаратура насосных агрегатов; 4. коммутационная аппаратура; 5. система управления и индикации.

Дополнительные опции к стандартной комплектации ШУСН

1. система АВР (автоматического ввода резерва) устанавливается для обеспечения бесперебойной работы насосной станции; 2. дополнительное утепление и повышенная степень защиты корпуса особенно актуально для ШУСН установленных на улице. Способствуют дополнительной защитой оборудования от низких температур и повышенной влажности. 3. система плавного пуска обеспечивает защиту двигателя от резкого старта; 4. диспетчеризация ШУСН позволяет управлять станцией на расстоянии при помощи радиомодема, сети Интернет или GPRS; 5. установка световой сигнализации и сирены.

  Инструкция: elektro-portal.com/article/show/shkaf-upravleniya-skvagin-nasos

Пример состава шкафа управления

НаименованиеТип ИЕККол-во
боксЩМП3-0 IP541 шт
вводной автоматВА47-29 3п 32А1 шт
вводной автоматВА47-29 1п 6А1 шт
вводной автоматВА47-29 1п ххА6 шт
автомат дифференциальныйАД14 4Р 16А 30мА2 шт
контактор модульныйКМхх-401 шт
реле промежуточноеРЭК-78/3 5А 230В4 шт
разъем для релеРРМ78/34 шт
ПереключательXB7 ND-33 3 пол.1 шт
Лампа сигнальнаяAD-22DS(зел.)2 шт
Лампа сигнальнаяAD-22DS(красн.)2 шт
клеммникЗНИ-6 серый3 шт
клеммникЗНИ-6 синий1 шт
клеммникЗНИ-6 желто-зел.1 шт
клеммникЗНИ-4 серый9 шт
клеммникЗНИ-4 синий6 шт
клеммникЗНИ-4 желто-зел.7 шт
кабель-канал перфорированный40х40х20000,66
ПроводПВ3х1.53 шт
ПроводПВ3х15 шт
ПроводПВ3х0.560 шт
наконечникE15081 шт
наконечникE10081 шт
наконечникЕ7508 1уп=100шт1 шт
ограничитель на Din-рейкуметалл8 шт
din-рейкаL=300мм3 шт
маркер кабельныйМКН (комплект 0-9) 2,5мм21 шт
наклейка 6 шт
сальникPG-213 шт
терморегуляторТРМ1-Щ1.У.Р1 шт

Как выбрать шкаф управления насосами

Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование

Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:

  1. Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
  2. Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
  3. Тип управления. Оно может быть ручным, автоматическим и дистанционным.
  4. Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.

Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.

Шкаф управления одним насосом (ШУН-1)

Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент — контактор, софтстартер или преобразователь частоты. Логика работы самая простая — включить/отключить насос по сигналу или с кнопок «Пуск», «Стоп». ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.


Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider ElectricШкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider ElectricШкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric

Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)

Если же требуется более сложная логика работы, или резервирование по насосам — используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).

Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.

Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВШкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider ElectricШУДН — 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric

По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.

В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).

Управление 1 насосом

  • Поплавок №1-отключение насоса
  • Поплавок №2-запуск насоса
  • Поплавок №3-Перелив (сигнал в диспетчерский пункт)

Управление 2 насосами

  • Поплавок №1-отключение насосов
  • Поплавок №2-запуск первого насоса
  • Поплавок №3-запуск второго насоса
  • Поплавок №4-Перелив (сигнал в диспетчерский пункт)

Управление 3 насосами

  • Поплавок №1-отключение насосов
  • Поплавок №2-запуск первого насоса
  • Поплавок №3-запуск второго насоса
  • Поплавок №4-запуск третьего насоса
  • Поплавок №5-Перелив (сигнал в диспетчерский пункт)

Принцип действия и основной функционал щитов управления насосами (ЩУН)

На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:

  • Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
  • Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
  • Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
  • Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.

Как подключить автоматику к насосу – оборудование и последовательность

Чтобы насос, подключенный на воду из скважины, не перегревался, необходимо установить защитное реле. Сделать это очень просто своими руками. Для работы потребуется следующее оборудование:

  • Гидробак определенной емкости;
  • Манометр и реле давления;
  • Переходная муфта и муфта с цанговым зажимом;
  • Трубы из пластика и латунный переходник.

Подготовив все необходимое, нужно внимательно изучить схему подключения реле. Изучив схему, необходимо переходить к монтажу. Алгоритм работы выглядит следующим образом:

  1. Для начала необходимо обмотать вход гидробака фум-лентой;
  2. После этого на вход гидробака прикручивается переходная муфта;
  3. Далее к переходнику из латуни необходимо подсоединить манометр и реле давления;
  4. Латунный переходник подключается к установленной на баке переходной муфте;
  5. Из пластиковой трубы нужно сделать специальное колено, предназначенное для соединения реле давления, гидроаккумулятора и системы водоснабжения дома;
  6. Шланг погружного насоса подключается посредством муфты с цанговым зажимом;
  7. В конце к контактам реле потребуется подключить питание 220 В и кабель насоса.

При подключении следует убедиться, что проводка кабеля надежно прикреплена к колодке клемм. Полярность, как питающего насоса, так и напряжения, значения не имеет.

https://youtube.com/watch?v=U1ilKISGa68

Образцы электронно-технических схем подключения

Сборка оборудования происходит в производственных условиях, там же составляются принципиальные схемы шкафа управления насосами. Наиболее простыми являются схемы подключения одного насоса, хотя комплект дополнительных приборов может усложнить установку.

В качестве образца возьмем ШУН-0.18-15 (компания Рубеж), предназначенный для ручного и автоматического управления электроприводами насосной станции. Схема управления выглядит следующим образом:

На крышке корпуса расположены кнопки включения/выключения, тумблер, отвечающий за выбор режима работы, комплект индикаторов, сигнализирующих об исправности системы (+)

Производитель реализует 19 базовых исполнений, которые отличаются мощностью электродвигателя насосной станции – от 0,18 кВт до 55-110 кВт.

Внутри металлического корпуса находятся следующие элементы:

  • автоматический включатель;
  • реле защиты;
  • контактор;
  • источник резервного питания;
  • контроллер.

Для подключения необходим кабель с сечением 0,35-0,4 мм².

Образец подключения модели ШУН-0.18-15 (для дренажного или пожарного насоса) от производителя Рубеж с одним приводом и контроллером, регулирующим работу оборудования (+)

ШУНы Грантор, предназначенные для дренажных работ, управляют асинхронным двигателями и имеют два варианта управления: ручной и автоматический. Ручная регулировка производится с лицевой панели корпуса, автоматическая действует от внешних сигналов реле (электродных или поплавковых).

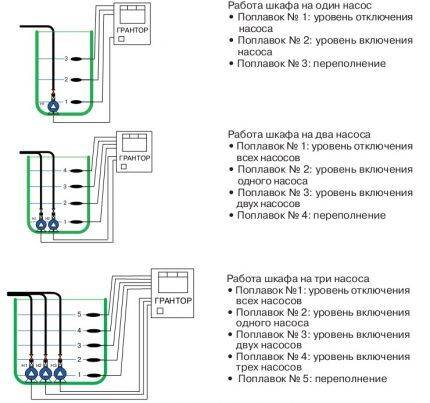

Тройная схема с изображением работы шкафа на 1, 2 и 3 насоса с поплавковой автоматикой. При наличии 2 и более насосов предлагается распределение нагрузки между рабочим и резервным оборудованием

Принцип работы ШУНа в автоматическом режиме: с критическим понижением уровня воды в водозаборной скважине и срабатыванием поплавка №1 останавливается работа всех насосов. При нормальном состоянии уровня жидкости срабатывает поплавок №2 и запускается один из насосов. При срабатывании других поплавков, находящихся на более высоких уровнях, вводятся остальные агрегаты.

Назначение

Начнем с базисной основы. Для обслуживания, ремонта, монтажа или наладки оборудования необходимо понимать как алгоритм его работы, так и принцип действия. С этой целью в сопроводительную документацию изделий включаются схемы, представляющие собой чертежи, на которых отображаются условные обозначения компонентов и составных узлов устройства, а также существующие между ними связи.

Построение схем выполняется по нормам ЕСКД, которые регулирует соответствующий ГОСТ. Данные чертежи востребованы на этапе проектирования, производства, а также в процессе эксплуатации оборудования. В зависимости от назначения электрические схемы принято классифицировать по типам. Они бывают:

  1. Структурными. Используются для определения основных функциональных узлов устройства, отображения существующих взаимосвязей между ними и общего назначения.
  2. Функциональными. Содержат описание протекающих в участках цепи процессов. На этапе разработки позволяют составить аналитическую модель устройства, дающую представление о его функциональном назначении того или иного узла. В процессе эксплуатации на основании такой схемы обосновывается поведение оборудования, что существенно облегчает диагностику, отладку и ремонт.Пример функциональной схемы управления скоростью вращения двигателя асинхронного типа
  3. Принципиальными. Отображают элементную базу и связь всех компонентов между собой. Именно принципиальные схемы являются базисной основой для процесса разработки электрооборудования. Пример такой схемы показан ниже.Схема управления реверсом двигателя асинхронного типа
  4. Монтажными. Указывают геометрическое положение всех компонентов узла, а также отображают соединения между ними, выполненные связующими элементами. На основе схем данного типа производится сборка электрооборудования или его составных узлов. Рисунок ниже демонстрирует пример монтажной схемы запуска двигателя под управлением реверсивного магнитного пускателя, позволяющей наглядно представить подключение кнопочного поста.Управление реверсом (красным выделен кнопочный пост и магнитные пускатели)
  5. Схемами подключений, отображающих подключение внешних устройств.
  6. Схемами расположений, в отличие от монтажных показывают только положение элементов узла без отображения связей.
  7. Общими, этот тип схем позволяет получить наглядное представление об узлах и связях между всеми элементами, что облегчает понимание устройства сложного объекта.

Подведем итог, без перечисленных выше схем, не только невозможно создать качественное и надежное оборудование, но и затруднительно организовать его квалифицированное обслуживание.

С учетом каких параметров делать выбор

В первую очередь такого вида оборудование подбирается на основании ряда задач, которые необходимо решать с помощью ША. Исходя из этого, можно определить, необходимо ли составлять индивидуальную схему работы шкафа или достаточно типового исполнения. Дополнительно учитываются следующие параметры:

Электрические составляющие (сетевое напряжение, номинальный ток, мощность установки). Это позволит организовать работу без перегрузок, что, в свою очередь, положительно скажется на сроке эксплуатации оборудования

Степень защиты При этом обращается внимание на условия эксплуатации (пыль, влага)

В уличных исполнениях обычно предусмотрены обогреватели шкафов автоматики, которые позволяют избежать полного обледенения конструкции в холодное время года Если оборудование планируется эксплуатировать в условиях улицы, необходимо учитывать и климатическое исполнение ША

Наличие элементов защиты от перегрузок и что немаловажно, от короткого замыкания. Смена режимов работы (ручного и автоматического), что позволит расширить возможности по управлению обслуживаемой системой

Наличие световой и звуковой сигнализации, передающей информацию о функционировании оборудования и об аварийных ситуациях, позволит контролировать ход технологических процессов. В зависимости от типа обслуживаемой системы определяется достаточное количество отводных линий.

Обогреватели шкафов автоматики в данном случае – это нагревательная лента с возможностью саморегулирования.

Обзор характеристик некоторых моделей

Смотрим видео, панель управления насосом Grundfos:

Модель ШУПН2

Шкаф с функцией управления пожарными насосами типа ШУПН2 – 7,5 кВт обойдется примерно в 32 000 руб. Напряжение питания – 380 В. Количество подключаемых агрегатов – 2 шт. Указанная мощность предполагается на один насос. Учитывая, что конструкцией предусмотрено более одного насосного агрегата, то они разделяются на основной и резервный. В случае выхода из строя первого из названных вариантов шкаф перейдет на резервную линию. Также предусмотрена индикация о состоянии оборудования: в рабочем режиме, при неисправности одного из насосных агрегатов.

Таким образом, автоматическое управление системами разного целевого назначения позволяет снизить трудозатраты на их обслуживание, а также повысить эффективность эксплуатации. В результате это позволяет продлить срок службы аппаратуры.

При выборе оборудования такого рода учитываются электрические составляющие (мощность, номинальный ток, напряжение питания), степень защиты корпуса и климатическое исполнение, наличие функции защиты от перегрузок

Когда подбирается всепогодное исполнение, следует обращать внимание на обогреватели щитов управления и автоматики. Стоимость оборудования напрямую будет зависеть от состава аппаратуры и набора функций ША

Принцип работы

Шкаф управления имеет два режима работы: «Ручной» и «Автоматический». Выбор режима осуществляется с помощью переключателя на лицевой панели шкафа. В ручном режиме управление осуществляется с передней панели шкафа кнопками «Пуск/Стоп» с отображением индикации состояний.

В автоматическом режиме управление осуществляется по внешнему сигналу, поступающему от прибора пожарного управления (ППУ) или прибора приёмно-контрольного пожарного (ППКП) любого типа, а также от устройств дистанционного пуска (УДП). При этом пуск насоса возможен одним из двух способов: — подачей на клеммник шкафа управляющего напряжения 24В постоянного тока от внешнего источника питания. Например, через потенциальный выход ППУ или ППКП; — подачей на клеммник шкафа управляющего напряжения 24В постоянного тока от встроенного в шкаф источника питания, путём замыкания внешнего «сухого контакта». Например, через беспотенциальный выход ППУ/ППКП или контакты УДП.

Останов электродвигателя происходит при снятии управляющего напряжения с клеммника шкафа или при переводе переключателя выбора режимов в положение «Блокировка».
