Скважина на даче своими руками: обзор технологий и инструмента для ручного бурения

Виды и особенности скважин

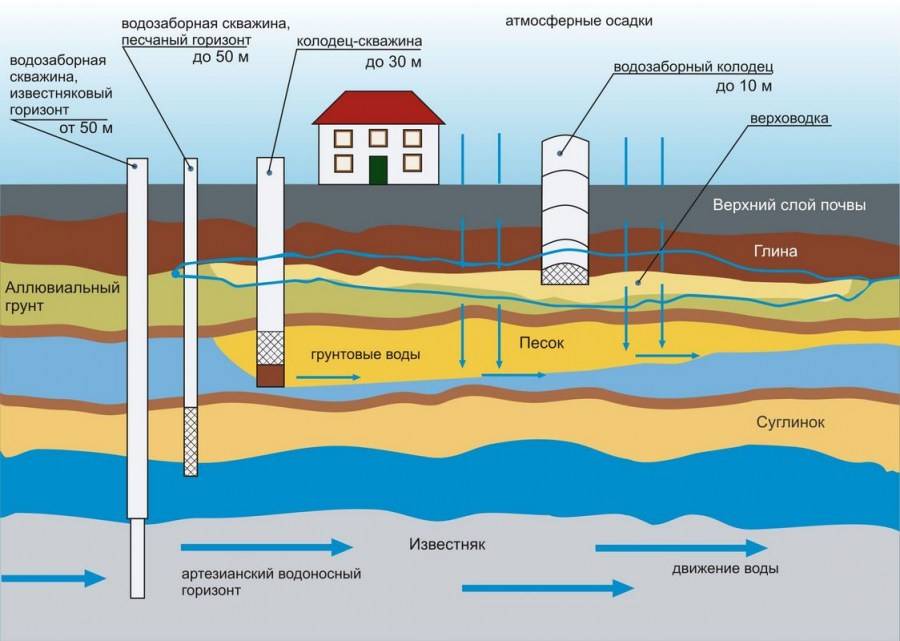

От глубины залегания пласта, содержащего воду, зависит вид источника.Это могут быть:

Абиссинский колодец. Представляет собой неглубокую скважину-иглу, что требует очень тщательного подбора места для ее устройства.
Поблизости не должно быть никакого мусора, выгребных ям, септиков. Находящиеся в них вредные вещества, могут просочиться в источник и загрязнить его, что совсем нежелательно.

Устройство абиссинского колодца

При отсутствии гальки и прочих твердых пород такую скважину можно пробурить на территории приусадебного участка или в подвале самого дома, что упрощает подачу воды и дает возможность использовать источник при сильных морозах. Оборудуется такой колодец ручной колонкой, работа которой не зависит от наличия электроснабжения, или насосом.

Песчаная скважина. Ее назначение состоит в более глубокой выкачке воды, когда водоносный слой залегает на глубине до 50 метров.

При выборе вида скважины необходимо учитывать:

  • Тип местности.
  • Объем потребляемой воды для хозяйственных нужд.
  • Если водоносный пласт залегает неглубоко и расход воды небольшой, можно устроить песчаную скважину и абиссинский колодец.
  • Для расхода больше 10 куб. м. в час необходима артезианская скважина.
  • Место для обустройства источника выбирается как можно дальше от загрязнителей воды и ближе к дому, что облегчит прокладывание водопровода.

Дворовая магистраль проведение водопровода от скважины

инструменты и материалы

Для проведения водопровода на участке можно использовать разные виды труб:

  1. Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

❝Диаметр трубопровода от скважины должен составлять 32 мм❞

Инструменты для проведения трубопровода:

  1. Для монтажа стального или медного водопровода:

разводной, газовый и гаечные ключи;

последовательность прокладки и утепления водопровода

Трубопровод можно проложить двумя способами:

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод. Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

Обеспечение герметичности обсадной трубы

Схема обустройства канализации на даче своими руками

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

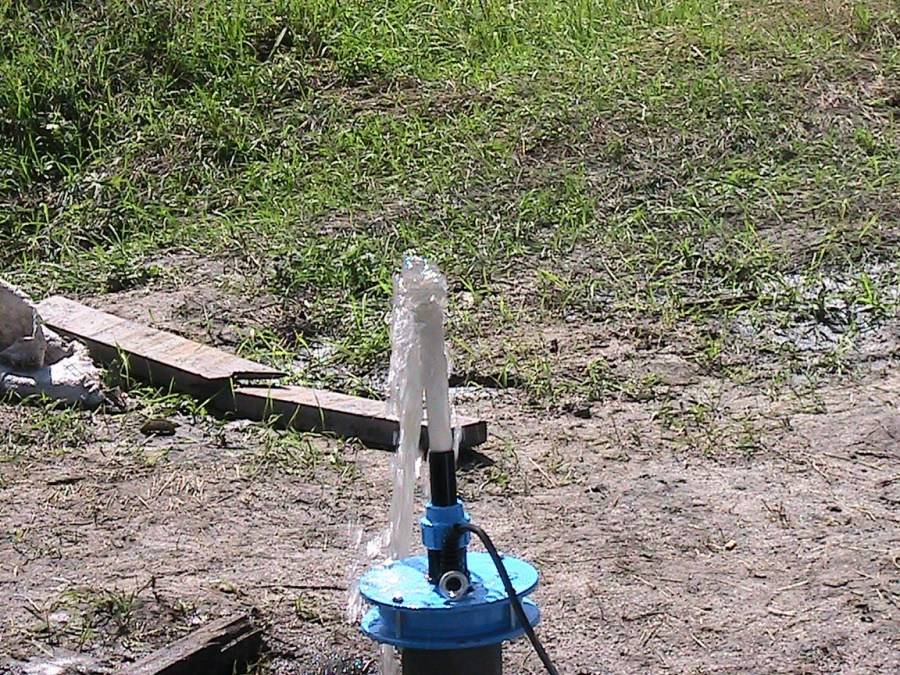

Для защиты источника служит скважинный оголовок — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых, монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

Шаг 1: Приямок вокруг скважины нужно обустроить: укрепить при необходимости стенки, забетонировать или выложить камнем дно

Шаг 2: Обсадную трубу обрезаем до высоты, удобной для установки оголовка и эксплуатации

Шаг 3: Устанавливаем нижний элемент конструкции оголовка на обрезанную обсадную трубу

Шаг 4: Заподлицо с кромкой обрезанной трубы устанавливаем эластичное герметизирующее кольцо

Шаг 5: Подключаем электрокабель, скрепляем его с водоподающей трубой в 20 — 30 см от патрубка насоса и выше через каждые 1,2 — 1,5 м

Шаг 6: Через отверстие в крышке оголовка протаскиваем водоподающую трубу, кабель протягиваем через отверстие с уплотнителем

Шаг 7: Крышку оголовка вместе с протянутым через нее кабелем и трубой устанавливаем на обсадку и фиксируем

Преимущества и недостатки песчаной и артезианской скважины

Для того чтобы обустроить систему водоснабжения из скважины своими руками, подойдут как и песчаные, так и артезианские источники.

Если потребление воды в доме не более 1,5 м3/ч, то вопрос ввода водоснабжения легко решается при помощи песчаной скважины. Данный объем достаточно оптимален для того, чтобы обеспечить водой небольшой домик.

Главными плюсами песчаной скважины являются небольшая стоимость возведения, нет необходимости прибегать помощи крупногабаритной техники и быстрота возведения. Но для коттеджа, где живут круглый год люди, песчаная скважина не самый лучший выбор.

Водоносные слои во время обустройства таких скважин, как правило, залегают не глубже 50 метров, что не гарантирует кристальную чистоту воды. Хотя в песчаной скважине вода намного чище, чем в колодце, но, тем не менее, в ней могут присутствовать различные примеси и агрессивные соединения. Все это из-за близкого расположения песчаного водоносного слоя к уровню поверхностных вод.

Производительность скважины равняется примерно 500 литра, да и срок эксплуатации всего лишь около 10 лет. Поэтому устройство водоснабжения такого типа для больших коттеджей не подходит.

Располагающаяся на большой глубине вода, очищается и отфильтровывается естественным способом. Благодаря чему в ней не содержатся различные примеси и бактерии способные навредить здоровью человека. Если песочную скважину можно обустроить самостоятельно, то для артезианской необходимо прибегнуть к помощи специалистов.

Хоть для бурения артезианской скважины и требуются серьезные вложения, экономить тут не нужно. Данный этап лучше всего предоставить в распоряжение профессиональных бурильщиков, которые отталкиваясь от состава пород, которые залегают под участком, смогут определить водоносный горизонт и оборудовать скважину согласно всем правилам технологии бурения.

При профессиональном обустройстве скважины, а не своими руками, можно избавиться от целого горы проблем в последующем процессе эксплуатации.

Выбор насоса для подъема воды из скважины

Заключительным этапом в обеспечении дома водой является ее подъем из источника. За это отвечают насосы для скважин.

По месту установки выделяют поверхностные и погружные модели. К первым относят устройства, работающие по принципу всасывания. Они подходят для скважин до 8м. Поверхностные насосы станут отличным выбором для абиссинского колодца.

Для артезианской или фильтрационной скважины такой тип не годится. Поэтому необходимо приобрести погружное изделие. При его выборе отталкиваются от глубины скважины.

В паспорте каждого насоса приведены данные о максимальной высоте, на которую может подняться вода. Лучше приобретать агрегаты с небольшим запасом производительности, т.е. для скважины протяженностью 60м подобрать насос, рассчитанный на глубину 70м.

По конструкции различают центробежные и вибрационные насосы. Подача воды в первом случае осуществляется лопастным колесом, а во втором — колеблющейся мембраной.

Преимущество вибрационных машин заключается в их цене, простоте установки и ремонта. Но со временем от вибрационного воздействия может разрушиться грунт или обсадная труба. Специалисты советуют рассматривать вибрационные агрегаты как временный вариант.

Более безопасным является центробежный насос. Он выбирается в зависимости от производительности, размеров и максимальной рабочей глубины.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Скважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного дома Пробить абиссинскую скважину можно за один день. Единственный недостаток — глубина в среднем по 10 — 12 м, что редко позволяет использовать воду в питьевых целях Абиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещении Скважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участком

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Негативные нюансы самостоятельного бурения

После просмотра видео из интернета многим может показаться, что пробурить скважину своими руками довольно простая задача.

На самом деле буровики могут столкнуться со следующими проблемами:

Крупные валуны в стволе. При проведении гидравлического бурения своими руками крупный валун или камень практически на любой глубине приведет к остановке проведения работ. Ввиду малого диаметра ствола его не удастся разрушить каким-либо способом.

Если скважина на даче имеет большой диаметр, возможны варианты разбивания крупных валунов при шнековой, ложковой или при помощи желонки проходки. Для этого в шахту сбрасывают тяжелый груз в виде долота на тросе, которое при удачном стечении обстоятельств может расколоть камень. Сколько времени займет эта процедура никому неизвестно, в худшем случае устройство скважины придется остановить.

Галька или щебень. Наличие крупных и мелких камней сделает невозможной проходку при использовании гидравлических методов, желонки и ударно-канатного бурения. В первом случае бур будет упираться в камни, препятствующие его углублению, и прекратится вымывание грунта на поверхность из-за отсутствия мелких песчано-глинистых фракций. Желонка также не сможет набирать камни, а при ударно-канатном опускании трубы они просто начнут высыпаться и заглубление остановится.

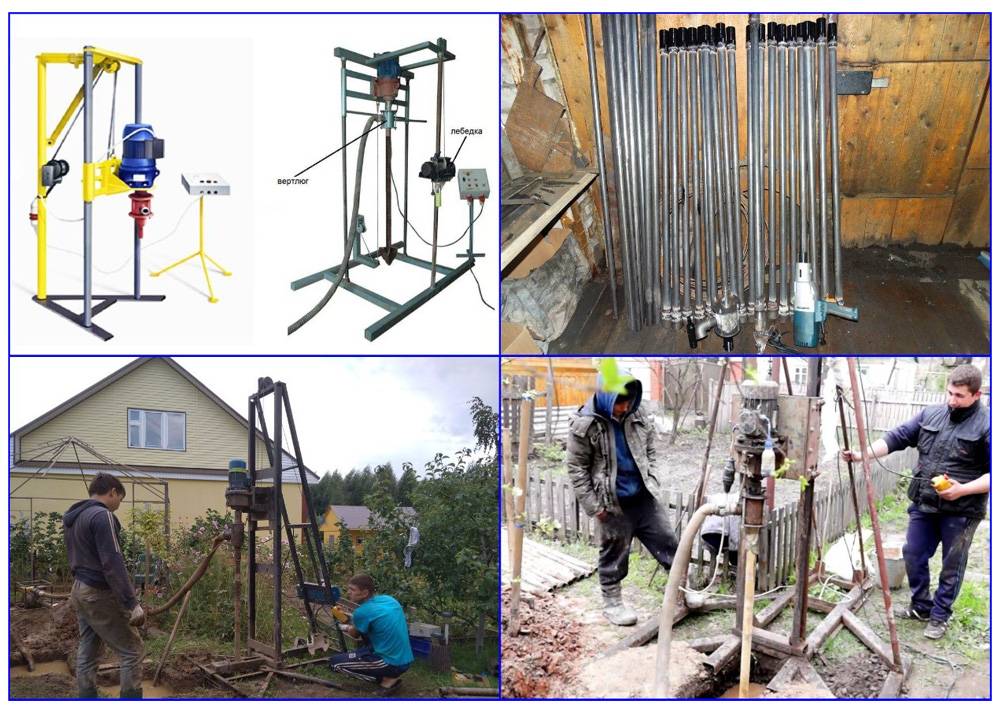

Рис. 14 Установки и комплектующие для гидробурения

Высокий уровень грунтовых вод. При попадании в скважинный канал грунтовых вод о дальнейшем бурении можно забыть. Для изоляции ствола некоторое время продолжают проходку, чтобы углубить шахту, а затем в него помещают стальную обсадку. Металлические трубы соединяют сваркой для того, чтобы их можно было в дальнейшем забивать, а проходку завершают внутри трубопровода инструментом меньшего диаметра.

Данный метод подходит для ситуаций, если скважину бурили механизированным ударно-канатным методом. В этом случае обсадную колонну из сваренных стальных труб забивают тяжелым грузом (болванкой) весом примерно в 200 кг. При использовании других способов проходки придется искать сварщика и сооружать приспособление для забивания стальной обсадной колонны в грунт.

Также после монтажа стальной обсадки в шахту придется помещать полимерный из непластифицированного поливинилхлорида (НПВХ) или полиэтилена низкого давления (ПНД) трубопровод на несколько метров ниже металлической колонны. Это необходимо для того, чтобы установить в скважину фильтр с заглушкой, который размещается на конце полимерной колонны.

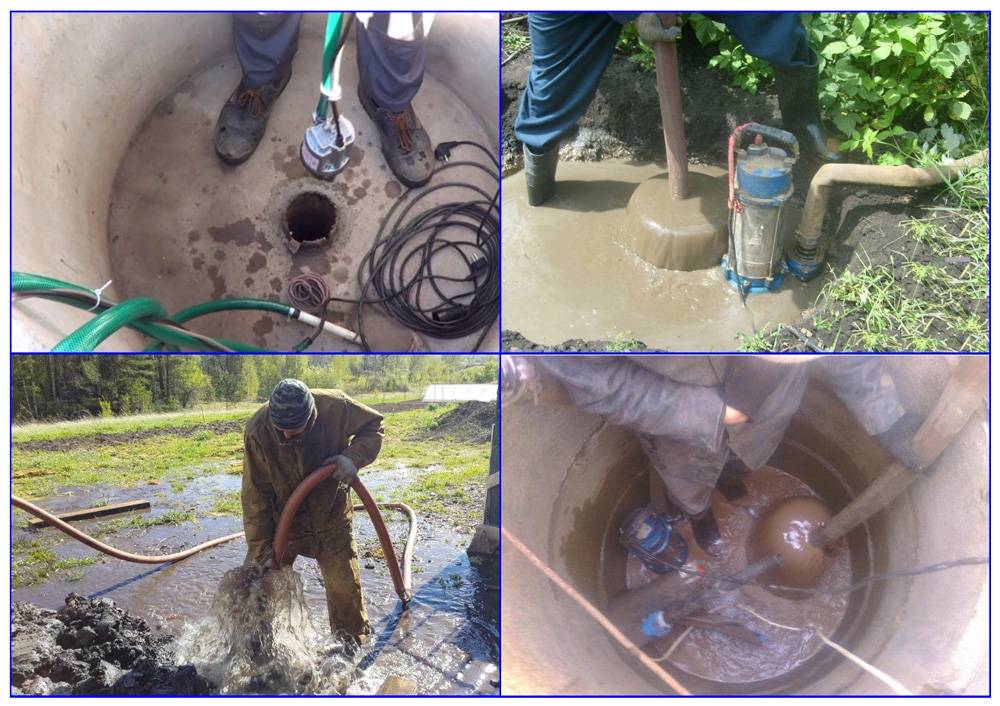

Рис. 15 Скважина на даче и ее обратная прокачка вибрационным насосом

Чем скважина лучше колодца

Раньше вопросы решались только одним способом – копался колодец, вода в дом носилась ведрами. В дальнейшем начали использовать простейшие погружные насосы, они опускались в колодцы и накачивали воду в большие емкости, а уже из них она самотеком подавалась в дом. Но такая технология имеет много недостатков.

  1. Зимой емкости приходилось очень качественно утеплять, и даже такие мероприятия не гарантировали сохранность воды.
  2. Незначительное давление не позволяло пользоваться стиральными автоматами и другой бытовой техникой, использующей воду под давлением.
  3. В колодце находится вода с мелкозалегающих слоев. Она по многим параметрам не отвечает существующим требованиям СанПиН. Особенно сегодня, когда экологическая обстановка значительно ухудшилась.
  4. Во время паводков, обильного таяния снега, сильных ливней грязная вода с поверхности земли попадала в колодец, что делало невозможным длительный период времени использовать ее не только для приготовления пищи, но и для бытовых нужд. Приходилось несколько раз полностью откачивать воду и делать дезинфекцию.
  5. В колодец попадает грязь, он заиливается, его приходится периодически очищать. Это физически очень трудные работы, выполнять их могут только профессионалы.

Сегодня есть отличный способ решения всех проблем – пробурить скважину, и чем больше ее глубина – тем лучше качество воды.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

  1. Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
  2. Подготовьте шурф для вхождения инструмента бурения.
  3. Инсталлируйте оборудование для бурения на требуемую позицию.
  4. Начинайте бурение.
  5. Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
  6. Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
  7. Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
  8. Используя шнековый насос, а также желонку, откачайте воду из скважины.
  9. Убедитесь в том, что вода из скважины стала чистой.
  10. Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
  11. Проведите подключения водопроводной трубы или шланга к насосу.
  12. Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
  13. Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
  14. Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
  15. Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
  16. Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно,  пригодится особое оборудование. Перечисляем его ниже:

  • бур;
  • бурильная вышка;
  • лебедка;
  • обсадные трубы;
  • штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Какой способ бурения выбрать?

Для таких масштабных бурильных работ понадобится специальная установка, которую можно изготовить самостоятельно. Тип установки зависит от выбранного метода бурения:

  • ударно-канатное;
  • шнековое;
  • роторное.

Чтобы сделать агрегат, способный создать узкую скважину глубиной несколько десятков метров, помимо обычных инструментов понадобится дрель, болгарка и сварочный аппарат. Неопытным мастерам рекомендуется приобрести навыки работы с этими сложными устройствами. Хотя создание самодельной бурильной установки потребует немало времени и сил, устройство можно будет эффективно использовать и в дальнейшем, например, при монтаже свайного фундамента. Некоторые умельцы с такой установкой начали собственный бизнес по устройству водяных скважин на соседних дачах.

Вариант #1 — ударно-канатная установка

Рабочий инструмент такой конструкции — довольно тяжелый патрон и желонка, укрепленные на тросе. Трос с грузом подвешивают вертикально на специальной станине. Грунт разбивают с помощью патрона и вынимают желонкой, пока глубина шурфа не достигнет водоносного слоя. Вес патрона должен составлять не менее 80 кг. Вручную такие устройства сейчас практически не используют, операции выполняют с помощью роторного мотора, который поднимает и опускает канат с грузом.

Для создания ударно-канатной бурильной установки понадобится желонка и патрон с заостренными краями, а также трос, рама, на которой будет укреплен груз, и мотор для управления тросом

Нижний край патрона рекомендуется наточить, а также закрепить на нем несколько острых треугольных элементов, чтобы повысить эффективность работы. Сначала в земле делают отверстие подходящего диаметра с помощью обычного садового бура, а затем начинают работу с патроном и желонкой. Ударно-канатное бурение вполне эффективно как на легких, так и на глинистых грунтах.

Интересный вариант такой установки представлен на видео:

Вариант #2 — шнековая бурильная установка

При работе этого устройства грунт вынимают с помощью специального бура, который делают из 100-миллиметровой стальной трубы. К ее нижнему концу приваривают пару витков шнека диаметром примерно 200 мм. По краям шнека устанавливают два наклонных стальных ножа. Сверху монтируют съемную ручку, также изготовленную из отрезка стальной трубы.

Для изготовления бура к металлической трубе приваривают несколько витков металла с заостренными краями. По мере углубления ствола скважины трубу наращивают до необходимой длины

По мере углубления конструкции в грунт основную трубу наращивают с помощью резьбового соединения или муфты. Устройство закрепляют с помощью вышки-треноги, сделанной из дерева или металла. Для выемки довольно тяжелой трубы из шурфа рекомендуется использовать лебедку с электромотором.

Вот пример проведения работ по шнековому бурению с одновременным проведением обсадки:

Вариант #3 — установка для роторного бурения

Это самый сложный, но и самый надежный вариант установки для бурения скважин. Самостоятельно можно сделать только раму для такого устройства, а прочие элементы, такие как буровая штанга, вертлюг, лопастной бур, мотопомпа и мотор-редуктор, рекомендуется приобрести у надежного производителя. С помощью такой установки можно осуществлять бурение с промывкой, ударное, вращательное бурение и т. д. Возможность подавать раствор, который размывает грунт и облегчает его выемку, увеличивает скорость бурильных работ в несколько раз.

Пример работы:

Обратите внимание, что если кто-то из соседей уже имеет опыт самостоятельного бурения скважины, имеет смысл поинтересоваться возможностью одолжить уже готовое буровое оборудование

Обустройство абиссинского колодца

Перед тем, как бурить скважину под воду, нужно изучить все детали. Чтобы получить воду из абиссинской скважины, необходимо выполнить ее забивку. Однако перед тем как пробурить водяную скважину нужно позаботиться о наличии всех элементов колодца. Их можно приобрести в любом специализированном магазине или сделать своими руками.

Процесс самостоятельного изготовления выглядит следующим образом:

  • Берут трубу диаметром 1 дюйм и длиной 1 метр. Из нее делают основу фильтрующего элемента, делая щелевидные отверстия в стенках трубы с шагом 2 см на протяжении 0,8 метра.
  • Фильтрующую часть обматывают проволокой и натягивают сеть фильтрового плетения, фиксируя ее с помощью хомутов через каждые 10 см.
  • На конце фильтрующей части закрепляют конус высотой 10 см и с диаметром, немного превышающим диаметр основного ствола. Фиксацию конуса можно выполнить, используя припой из олова.
  • Тело скважины можно изготовить из трубы диаметром 1 дюйм, взяв отрезки около 1,5 метров.

Чтобы забить скважину своими руками, нужно выполнить следующие действия:

  • Перед тем как пробить скважину для воды своими руками, определяют место расположения скважины и делают приямок, площадь которого должна составлять около 1 м2, а глубина около 0,5 метра.
  • Далее с помощью ручного бура начинают бурить скважину. При необходимости длину штанги наращивают, используя трубы диаметром 0,5 дюйма. Для их соединения используют муфты и болты.
  • После того, как бур достигнет сильно увлажненного песка, начинают выполнять непосредственно забивку. Для этой цели фильтрующую часть посредством резьбового соединения стыкуют с первой трубой. На верхней части трубы закрепляют муфту с завершением, что позволит защитить трубу от деформации при сильных ударах бабки. Далее на трубу нанизывают бабку и производят несколько сильных ударов. Вместо бабки можно использовать кувалду, но в этом случае повышается риск деформации трубы. В процессе забивки выполняют обсыпку трубы грунтом с его последующим уплотнением.
  • Забивка скважины на воду вручную должна сопровождаться постоянным заливанием воды в трубу и прослушиванием, такие мероприятия позволяют не пройти мимо водоносного слоя. Для этого через каждые 50-60 см ствол поворачивают и слушают издающийся звук. При наличии шелеста и скрежета можно говорить о слое песка крупной или мелкой фракции.
  • При появлении шума, характерного для присутствия воды, подают еще порцию жидкости в трубу и определяют скорость просачивания. При медленном просачивании воды выполняют забивку еще на 0,5 метра, при быстром уходе – еще на 0,3 метра.
  • Завершающим этапом решения вопроса, как самому пробурить скважину для воды, является установка насосного оборудования.

Способы бурения

Теперь подошел черед для разбора способов бурения скважины на своем дачном участке. Многое зависит от предпочтений владельца загородного участка и необходимости. Если дача посещается по нескольку раз в неделю на период соответствующего сезона, то фильтровальная скважина вполне сможет удовлетворить водные потребности. К тому же в этом случае заняться бурением можно и вручную.

Для того чтобы сделать скважину на даче своими руками, понадобится специальная установка, которую можно сделать самостоятельно. А ее тип будет зависеть от способа бурения, которое может быть:

  • ударно-канатным;
  • шнековым;
  • роторным.

В ходе сооружения подобного агрегата, который позволит погрузиться в землю на несколько метров, и создания узкой скважины не обойтись без использования обычных инструментов: дрели, болгарки и сварочного аппарата. Если опыта работы с подобной оснасткой недостаточно, рекомендуется потренироваться для начала.

Создание самодельного бурильного оборудования может затянуться на определенное количество времени и будет затрачено немало сил, установка может пригодиться и в дальнейшем. К примеру, для монтажа свайного фундамента. Ряд мастеров с подобной буровой установки начинали свой бизнес по бурению скважин на соседних участках.

Обзор популярных ошибок новичков

Как известно, грунт неоднороден и состоит из разных пластов. Чтобы успешно провести скважину через них, рекомендуется использовать различные методы бурения:

  • песчаные горизонты лучше всего преодолевать с помощью бура-ложки с одновременной промывкой буровым раствором или обычной водой;
  • для бурения твердого песка рекомендуется использовать долото;
  • на плывунах наиболее эффективным считается использование желонки;
  • для бурения глины лучше использовать змеевик, подойдет также желонка или бур-ложка;
  • твердые породы бурят в два этапа: сначала долбят с помощью долота, затем производят выемку грунта;
  • галечные и гравийные пласты также проходят с помощью поочередного применения долота и желонки;
  • в большинстве случаев подача в шурф воды облегчает бурение и ускоряет его.

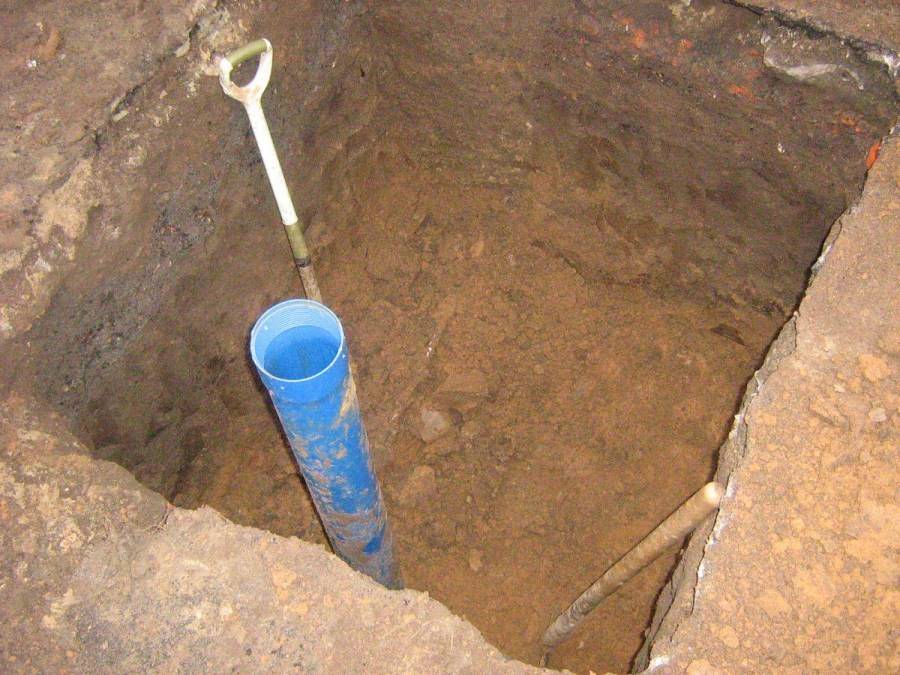

Следует помнить, что размеры шурфа должны быть немного больше, чем наружный диаметр обсадной трубы. Выбирая насос для скважины также необходимо учитывать, что минимальный просвет между внутренней стенкой трубы и насосом должен составлять не менее 5 мм, оптимально — 10 мм.

О том, что бурильщики достигли водоносного слоя, свидетельствует состояние грунта. Если из скважины появляется влажный грунт, значит, вода близко. Вскоре после этого буровой инструмент пойдет заметно легче, чем ранее, когда бур попадет в водоносный слой. Следует продолжать работы до тех пор, пока бурение не будет снова затруднено, т. е. пока не будет достигнут водоупорный слой. Только после этого можно прекратить бурение.

Погружной насос для дачной скважины необходимо опустить на правильную глубину. Если устройство расположено слишком высоко, вода не будет поступать в достаточном объеме, а слишком низкое положение приведет к быстрому заиливанию песком

Бывает, что недавно пробуренная скважина вдруг перестает функционировать. Это может говорить о низком качестве проведенных работ. И новички, и профессионалы нередко совершают ряд ошибок во время бурения. Вот самые частые из них:

  1. Перебуривание, т. е. бурение на чрезмерную глубину, в результате чего труба «проскочила» водоносный слой. Чтобы исправить ситуацию, следует либо приподнять уже имеющуюся трубу до нужного уровня, либо вставить внутрь трубы новую трубу меньшего диаметра, а старую вынуть полностью или частично.
  2. Неполная посадка обсадной трубы в шурф, в результате чего не достигается необходимый дебет скважины. Это происходит из-за грунта обвалившегося в ствол при выемке бурового инструмента. Грунт следует вынуть желонкой (промывание не поможет) и осадить трубу.
  3. Недобур, т. е. труба опушена на недостаточную глубину. Скважину добуривают до правильной глубины и внутрь уже имеющейся обсадной трубы вставляют новую, снабженную фильтром.
  4. Насос опущен слишком низко, в результате скважина заилена песком. Насос вынимают, песок выбирают желонкой, насос устанавливают правильно.

Чтобы установить погружной насос правильно, его следует опустить на минимальную глубину. Затем медленно погружать, проверяя состояние воды каждые 20-50 см. Когда пойдет песок — достигнуто неправильное положение, насос необходимо поднять до того уровня, на котором поступала чистая вода.

Ударно-канатное оборудование

Как пробурить самому скважину на даче? В качестве рабочего инструмента подобного сооружения выступает какой-либо тяжелый объект, соединенный с тросом. С технологической точки зрения данный способ является самым простым. К тому же он хорош тем, что в этом случае можно обойтись без использования специализированной техники, поскольку такую установку можно изготовить самостоятельно. Для подобной реализации кое-что понадобится:

  • Забивной объект (стакан) – для этого можно взять кусок трубы длиной 2 метра, с заточенным острым краем с одной стороны (со скосом внутрь).
  • Ударная штанга – она будет производить удары по наковальне, которая располагается на другом крае забивного стакана.
  • Трос либо канат с диаметром 10 мм, не меньше.
  • Каркас – станина, тренога.
  • Лебедка – необходима для поднятия стакана.

Высота всей конструкции должна превышать высоту забивного стакана на 1,5-2 метра (можно больше, но в разумных пределах). Это делается для облегчения его поднятия. Как же будет функционировать данная установка?

Бурение скважины на даче своими руками (фото можно встретить по ходу текста) в этом случае производится следующим образом. С помощью лебедки поднимается забивной стакан, после опускается на землю, куда он впивается своим острым краем. Далее с помощью ударной штанги забивной стакан углубляется в грунт. Когда он погрузится, его поднимают, удаляют с его полости землю, которая удерживается силой трения, после чего процедура повторяется до достижения необходимой глубины.

Такая методика актуальна в отношении мягкой, несыпучей породы. Если же грунт сыпучий, то вместо забивного стакана стоит использовать желонку. В ее нижней части есть клапан, за счет которого земля будет удерживаться.

В процессе бурения необходимо время от времени опускать обсадные трубы, чтобы почва не осыпалась. По понятным причинам диаметр этих труб должен быть больше, чем размер забивного стакана. Помимо этого, необходимо следить за вертикальностью скважины.

По окончании работ по бурению необходимо задуматься над тем, как обустроить скважину на даче своими руками. Но об этом немного позднее.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
