Особенности скважинных насосов «Водолей»

Серия насосов с уменьшенным расходом воды.

Насос Водолей 32 предназначен для пользователей, не нуждающихся в большой производительности установки. Это может быть вызвано малым поступлением воды в приёмную камеру скважины. С другой стороны, высокий расход для хозяйственных нужд не нужен. Линейка насосов серии 32 обширна. За счёт вариантов напора и применения оборудования в глубоких скважинах создано несколько моделей. Традиционное хорошее соотношение цена/качество расширилось дополнительной комплектацией. Длина кабеля в стандартной комплектации равна величине напора в метрах. В комплекте идёт капроновый трос – подвес и конденсаторный блок, соединенный с кабелем. При этом насос Водолей 0,32- 140У может подавать воду с глубины 150 м.

Достоинством серии 32 считают:

  • возможность работать оборудованию с низким расходом в номинальном режиме;
  • аппараты изготовлены с учетом санитарных норм для контакта инструмента с пищевыми материалами;
  • есть термореле;
  • достаточная длина кабеля;
  • невысокая стоимость изделия.

Пользователь без труда может подобрать насос марки «Водолей» для перекачки воды из любых резервуаров и скважин с температурой ниже 350 С. Оборудование этой марки зарекомендовало себя как надёжное, стойкое к перепадам напряжения. Допускается использование некоторых моделей на заведомо мутной воде. В России насосы Водолей являются лидерами продаж.

Оборудование пригодно к ремонту, запчасти недорогие, разобрать и собрать инструмент можно своими руками.

Как правильно выбрать насос для скважины Водолей

Выбор и установка скважинного насоса Водолей должны учитывать характеристики скважины (ее дебит должен обеспечивать нужный объем водозабора) и расстояние до источника потребления воды, подбор устройства с нужными параметрами рассмотрим на следующем примере. Необходимо обеспечить водой семью из 3 человек, расстояние до дома равно 30 м., максимальное расстояние до водного зеркала в скважине (динамический уровень воды, определяется при работающем электронасосе) составляет 20 м.

Решая, как определить потребление воды семьей из трех человек, можно воспользоваться усредненными данными, в большинстве случаев оно составляет 1,8 м. куб./ч.

Чтобы определить напор воды, необходимо суммировать длину вертикального и горизонтального участков с учетом потерь, а также рабочее давление в системе, переведенное в метры. Если напорный трубопровод имеет диаметр 1 дюйм, метр вертикального водяного столба приравнивают к 10 м горизонтального участка, общие потери в линии берут равными 20% (при расчетах напор в трубах умножаем на 1,2). Электронасос опускают на 2 метра ниже динамического уровня, для корректной работы автоматики в системе управления требуется создание в линии максимального давления около 3 бар., что соответствует 30 метрам вертикального водяного столба. В итоге получаем следующую формулу для расчета общего напора H в метрах вертикального столба:

Н = (22 + 30/10) х 1,2 + 30 = 60 метров.

Для выбора подходящей модели электронасоса используются графики напорных характеристик, из которых видно, указанной подаче в 1,8 м. куб./ч. и номинальному напору 60 м соответствует модель БЦПЭ 0,5 63У.

Рис. 10 Электронасос Водолей в составе установки водоснабжения

Сравнительная характеристика моделей разной линии

Характеристики устройства БЦПЭ0,32-63У0,5-16У1,2-40У
Показатель производительности0,32 м³/с0,5 м³/с1,2 м³/с
Показатель номинальной подачи воды63 метра16 метров40 метров
Сетевая частота50 Герц50 Герц50 Герц
Напряжение сети220 Вольт220 Вольт220 Вольт ±22
Необходимая подача тока4,5 Ампер1,8 Ампер6,1 Ампер
Номинальная мощность1000 Ватт400 Ватт1340 Ватт
Напор по максимуму90 метров27 метров60 метров
Скорость оборотов2800 за минуту2800 за минуту2800 за минуту
Конденсаторы400 Вольт напряжение, емкость 32 мКФ400 Вольт напряжение, емкость 16 мКФ400 Вольт напряжение, емкость 50 мКФ
Вес нетто17 килограмм8 килограмм15 килограмм
Ступени1136

Преимущества продукции «Водолей»:

  • Устройство делается из антикоррозионных, экологических материалов.
  • В комплекте электрический кабель и трос.
  • Центробежный принцип работы устройства не приводит к осыпаниям стенок и образованию ила.
  • Имеется автоматическая система от перегрева.
  • Надежность и длительность работы до 10 лет.
  • Автоматическое отключение при возникновении опасной для устройства ситуации, например, сухого хода.
  • Доступность и сравнительно небольшая стоимость.
  • Ремонтопригодность.

Выбор и установка насоса

Харьковский завод «Промэлектро» под маркой «Водолей» выпускает агрегаты:

  • наземного базирования;
  • глубинные дренажные насосы (для грязной воды);
  • насосы скважинные для питьевой воды.

Различить их в каталоге можно по маркировке.

Погружные насосы могут обеспечить водой как один дом, так и целый микрорайон.

Маркировка и популярные модели

Нас интересуют насосы Водолей БЦПЭ (бытовые центробежные погружные электронасосы). Разобраться в маркировке просто, для примера возьмем насос Водолей БЦПЭ 0,5-100У 60/150:

  • 0,5 — означает производительность, количество литров за секунду (л/с);
  • 100 — высота водяного столба при нормальной работе, измеряется в метрах;
  • 60 — это также характеристика производительности, но уже при работе в режиме перегруза, измеряется в литрах за минуту (л/м);
  • 150 — высота водяного столба в режиме перегруза.

Подбирая скважинный насос Водолей, можно воспользоваться графиком.

Насосы Водолей БЦПЭ делятся на 4 направления по производительности:

  1. БЦПЭ-0,32 л/с,
  2. БЦПЭ-0,5 л/с,
  3. БЦПЭ-1,2 л/с,
  4. БЦПЭ-1,6 л/с.

Плюс в каждом направлении есть свой модельный ряд. В среднем цена на бытовые агрегаты колеблется в пределах от 7400 руб., до 27000 руб. (цены актуальны на весну 2017 г.)

Зачастую в загородном доме или на даче бурится скважина на песок, у таких скважин дебит (производительность) ограничена, поэтому здесь лучше брать Водолей БЦПЭ-0,32. В этой нише представлено 9 моделей с разными техническими характеристиками.

Технические характеристики модельного ряда БЦПЭ-0,32.

Агрегаты серии Водолей БЦПЭ-0,5 также можно использовать для скважин на песок, но производительность таких скважин должна превышать 3 м³ в час. В линейке здесь представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-0,5.

Агрегаты серии Водолей БЦПЭ-1,2 для скважин с малой производительностью не годятся. Эти агрегаты устанавливаются на артезианские скважины — ставят их сразу на несколько домов. В линейке представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-1,2.

Насосы Водолей БЦПЭ-1,6 это уже ближе к промышленному варианту. Если говорить о частных домах или дачах, то эти скважинные насосы устанавливаются на 1 мощную артезианскую скважину и дают воду на целое садовое товарищество или небольшой район.

Технические характеристики модельного ряда БЦПЭ-1,6.

Самостоятельный монтаж

Вызов специалиста для установки такого насоса в загородном доме, во-первых, влетит в копеечку, а во-вторых не имеет смысла, все можно сделать самому.

Инструкция вполне доступная.

Иллюстрации
Рекомендации

Инструменты:
Пара разводных газовых ключей;
Набор рожковых ключей;
Ножовка по металлу;
Нож.

Материалы:
Фум лента;
Латунный обратный клапан;
Латунный переходник под обратный клапан;
ПНД труба;
Пластиковые затягивающиеся хомуты;
Оголовок или скважинный адаптер;
Металлический трос с антикоррозийным покрытием и 4 зажима к нему.

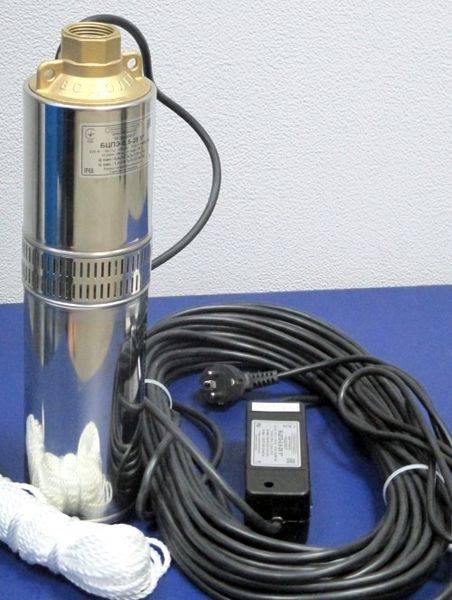

Комплект насоса для скважин Водолей:
Коробка;
Капроновая веревка;
Конденсаторная группа;
Электрокабель;
Насос для скважин Водолей.

Собираем переходной узел на насосе.

Латунный переходник;
Обратный клапан;
Переходник на ПНД трубу.

Подсоединяем трубу.
ПНД труба у нас сечением 32 мм. К переходнику она подсоединяется при помощи уплотняющих прокладок, они идут в комплекте с переходником.

Подвязываем кабель.
Насос лучше зафиксировать

На фото крепление электрического кабеля выполнено изолентой, но вообще лучше это делать пластиковыми хомутами.

Крепим стальной тросОбратите внимание: стальной трос продевается в оба уха на насосе;.

Теперь берем зажимы для стального троса, продеваем в них трос и затягиваем зажимы ключами. Фиксировать нужно в двух местах;
Точно такую же петлю делаем на противоположной стороне троса, она будет цепляться к карабину, установленному на оголовке;

Монтаж оголовка:
Дальше разбираем оголовок, заводим в него трубу и зажимаем;
После этого через карабин цепляем к оголовку страховочный трос;

Оголовок крепится при помощи уплотнительных прокладок и зажимающих винтов.

Недостающие запчасти.

Насос идет в бюджетной комплектации, поэтому я рекомендую докупить:
Датчик сухого хода, как на фото (на случай если вода в скважине закончится);
Стабилизатор напряжения с защитой от перепадов.

Как определить потребление воды?

Для расчета расхода жидкости водопровода учитывают такие показатели:

  1. Количество постоянных жильцов в доме.
  2. Число потребляющих точек внутри помещений (унитаз, мойка, душ).
  3. Количество водораздач за пределами помещения (теплицы, летняя кухня, гараж).

Среднесуточный расход воды.

Затем суммируют расход всех требуемых потребителей при одновременном использовании. При подсчетах можно полученную сумму умножить на коэффициент 0,6-0,8 или для получения более точного результата воспользоваться статистической таблицей. Полученный расход воды должен покрываться производительностью насоса.

Вибрационный насос “Водолей”: характеристики, плюсы и минусы

Вибрационный насос Водолей – это самый надежный помощник на Вашей даче. Данная марка основательно закрепилась на лидирующих позициях мирового рынка. Во-первых, это благодаря его доступности в цене, а во-вторых, качественность продукции.

Вибрационные насосы водолей технические характеристики

Марка «Водолей» имеет большой модельный ряд оборудования для подачи воды:

  • это и насосы для работы с грязной водой, в которой имеется большое содержание песка;
  • электрические насосы, с центробежной системой.

Скважинные насосы Водолей

К скважинным насосам относятся следующие модели:

  • насосы Водолей 1 БЦПЭ;
  • насосы Водолей 3;
  • Насосы Водолей 16.

Насос Водолей БЦПЭ 0,32 – производительность оборудования 0,32 м3 за 1 сек., за 1 час – это 3,6 м3 воды. Постоянный напор при высоте в 40 метров.

Идеальный вариант для частного дома, а также дачного участка. Также подойдем и при промышленном водоснабжении и для гашения пожаров. При включенном состоянии бесшумен.

Насос Водолей БЦПЭ 032-32У – весит всего 10,5 килограмм, имеет однофазный электродвигатель. Помимо подачи питьевой воды может справиться и с поливой земельного участка. Высота напора воды достигает 32 метра, а производительность за 1 час – 1,2 м3.

Насос Водолей БЦПЭ 0,5 – используется в скважинах диаметром от 120 мм. Оснащен мощным двигателем, который обеспечивает напор воды на определенную высоту.

Самой популярной моделью является насос Водолей БЦПЭ У 05-32. Используется для скважины диаметром менее 110 мм. Постоянный напор воды – до 48 метров. Производительность составляет 3,6 литров в час. Цена на данную модель является доступной и составляет 7000 рублей.

Предназначен только для работы с чистой водой. Вес 4 килограмма.

Имеет пластмассовый корпус и резиновый поршень. Обработан компаундом, что делает такое оборудование водонепроницаемым.

Подходит для неглубоких скважин или водоемов. Для управления насосом имеется пульт.

Поверхностные насосы Водолей

Удобен, если рядом находится какой-нибудь водоем. Не допустимо опускать в воду данный насос, т.к. все внутренние системы не защищены, и при попадании влаги сразу же выйдут из строя.

Две основные модели, которые в свою очередь имеют подвиды:

  • насос Водолей БЦПЭ 1,2 – производительность достигает 1,2 м3 в 1 сек. Напор водяного столба достигает 80 м. От выбранной модели зависит и масса насоса: от 7 до 24 кг.
  • Насос Водолей БЦПЭ 1,6 – показатель производительности насоса 1,6 м3 в 1 сек. Стабильный напор воды при высоте в 40 м. Вес прибора также зависит от разновидности.

Дренажные насосы Водолей

Дренажные – такой насос используется для откачки грязной воды с только что вырытой скважины, или для осушения подвальных помещений.

В дренажные насосы обязательно встроены фильтрующие системы, во избежание попадания твердых частиц в оборудование. Положение, в котором используются такие насосы – вертикальное.

Двухклапанный вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие характеристики:

  • производится в Украине;
  • соответствует всем государственным стандартам;
  • отвечает всем требованиям безопасности;
  • погружной с двухклапанной системой забора воды;
  • высота водяного столба достигает 63 метра;
  • предназначен для работы в скважинах и колодцах на глубине не более пяти метров;
  • устанавливается вертикально;
  • диаметр скважины должен быть от 90 мм.

Согласно отзывов, двухклапанных вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие достоинства:

  • простой в использовании;
  • само оборудование легкое (вес всего 3,8 кг.) и компактное, поэтому с ним легко справиться один человек;
  • не требуется, сначала заполнять водой;
  • изготовлен из качественных материалов, с антикоррозийной обработкой;
  • неприхотлив в работе.

Эта модель является идеальной для подачи питьевой воды, и для использования в целях пролива огорода. Конструкция насоса Водолей Посейдон уникальна и выполнена из качественных материалов.

Вибрационный насос Водолей состоит из электрического двигателя и насосного оборудования.

К каждому насосу приложена инструкция с правилами эксплуатации, в которой отражено следующее:

  • Температура воды в которой находиться насос не должна превышать 350С;
  • Пульт от насоса должен быть защищен от попадания на него осадкой;
  • Между дном скважины и насосом должно быть расстояние не меньше 40 см;
  • Включенный насос должен полностью находиться в воде;
  • Прежде чем подключить насос в электрическую сети, сначала его необходимо опустить в воду на 10 минут;
  • Насос предназначен только для перекачивания чистой воды.

Преимущества использования вибрационного насоса Водолей:

На официальном сайте Винница Вы найдете полный ассортимент вибрационных насосов Водолей.

Насос для скважины Водолей — обзор конструкции и характеристик

Агрегаты торговой марки «Водолей» собираются на основе цилиндрического корпуса из нержавеющей стали. Сам корпус разделен на две зоны – моторный и насосный отсеки. При этом моторная часть располагается внизу, а насосная вверху (по направлению погружения насоса).

Именно так скомпонованы обе разновидности насосов Водолей – и центробежная и вибрационная. Но начинка и характеристики этих агрегатов, все же, отличаются друг от друга, несмотря на сходную схему сборки насоса. Поэтому далее по тексту мы рассмотрим эти агрегаты по отдельности.

Центробежные насосы

Центробежный погружной насос

Крутящий момент от электродвигателя, монтируемого в моторном отсеке, передается на лопасти крыльчатки центробежной модели насоса посредством вала, пропущенного сквозь уплотненное отверстие в перегородке между отсеками. При этом насос Водолей – центробежный, погружного типа – управляется и выносным пультом, и блоком автоматического контроля, отключающим устройство при нештатных ситуациях. Причем блок разработан немецкой компанией Thermik и поставляется производителю в готовом виде.

Диаметр корпуса центробежного насоса равен 105 миллиметрам. При этом насос скважинный Водолей БЦПЭ обладает весьма внушительной производительностью.

Вибрационные агрегаты

Вибрационный насос Водолей-2

Вибрационный насос Водолей устроен еще проще. Ведь этот агрегат не нуждается ни в крыльчатке, ни в герметизации перехода между моторным и насосным отсеком. Они разделены эластичной перегородкой, которая и является источником вибрации, транслируемой на мембрану посредством штока.

В итоге, габариты корпуса вибрационного насоса меньше размеров центробежного аналога на целых 20 процентов и равны 86 миллиметрам. Поэтому вибрационный агрегат можно монтировать даже в 100-миллиметровую скважину.

Впрочем, максимальная глубина погружения вибрационного варианта несравнима с центробежным аналогом и равна всего 5 метрам. А номинальный напор соответствует высоте 60-метрового водяного столба.

При этом производительность вибрационной модели – всего 0,4 кубометра в час или всего 6-7 литров в минуту. Словом, скромные габариты этой разновидности агрегатов отразились и на функциональности вибрационной модели насоса.

Что оказывает влияние на стоимость?

Конструкция насоса оказывает определенное влияние на стоимость:

Технические характеристики, подача воды, производительность и мощность

Для глубинного оборудования важно, как именно будет подаваться вода и под каким напором это будет происходить. Тип и мощность двигателя всегда имели одно из важнейших значений

Чем более мощное оборудование, тем с большей глубины оно сможет поднимать воду, но и стоимость его будет выше. Цена при увеличении мощности повышается на 4 тыс. рублей за разницу в 0,75-1,5 кВт. Устойчивость к загрязнениям и песку

Важно пользоваться насосом, который не будет ломаться при наличии в воде примесей песка. Чистый песок не сможет перегонять ни один насос, но защита от него стоять должна, особенно это касается скважин на песок

Для известняковых источников это большого значения не имеет, но важно помнить об этом при выборе. Защиту от песка обеспечивает специальная встроенная система фильтрации. Производительность оказывает влияние на стоимость, так как конструкция насоса сложнее.

рублей за разницу в 0,75-1,5 кВт. Устойчивость к загрязнениям и песку

Важно пользоваться насосом, который не будет ломаться при наличии в воде примесей песка. Чистый песок не сможет перегонять ни один насос, но защита от него стоять должна, особенно это касается скважин на песок. Для известняковых источников это большого значения не имеет, но важно помнить об этом при выборе

Защиту от песка обеспечивает специальная встроенная система фильтрации. Производительность оказывает влияние на стоимость, так как конструкция насоса сложнее

Для известняковых источников это большого значения не имеет, но важно помнить об этом при выборе. Защиту от песка обеспечивает специальная встроенная система фильтрации

Производительность оказывает влияние на стоимость, так как конструкция насоса сложнее.

Возможные неисправности и методы их устранения

Несмотря на профилактику, возможны поломки, поэтому рассмотрим самые распространенные.

Профилактическую очистку следует проводить каждые 1-2 года, но возможен и внеплановый внеплановый ремонт, если детали изношены или всасывающая трубка предварительно заполнена песком

Если помпа не включается, выполняем следующие действия:

  • проверяем наличие контактов в розетке;
  • осматриваем насос на предмет засорения песком;
  • замеряем напряжение, если есть недобор, подключаем стабилизатор.

Если производительность внезапно упала, проверяем, не появилась ли утечка в конвейере. Заодно осматриваем и очищаем фильтры. При падении напряжения используем стабилизатор.

Рано или поздно насос забивается песком, поэтому очищаем его: снимаем сетку и защитную заслонку, разъединяем насосную часть и электродвигатель, проверяем работу вала, промываем все элементы. Собираем устройство в обратной последовательности.

Глубинные насосы Водолей для скважин технические характеристики

Глубинные насосы Водолей, разработанные для водоснабжения загородных домов, имеют следующие эксплуатационные и технические параметры:

  • Однофазное напряжение питания 220 В. у всех моделей, устройство сохраняет свою работоспособность в диапазоне от 198 до 242 В.
  • Насосы рассчитаны на откачку чистой воды с температурой не более 35 С., минерализация не должна превышать 1500 г./м. куб.
  • Номинальный объем подачи в зависимости от модели составляет от 1,2 до 5,8 м. куб./ч.
  • Номинальная мощность двигателя у разных марок лежит в диапазоне от 440 до 2820 Вт.
  • Глубина погружения агрегата под воду до 10 м.
  • Напор электронасосов при номинальной подаче составляет 14 – 140 метров.
  • Наружный диаметр насоса равен 96 мм, БПЦЭ могут работать в скважинах размером более 120 мм., модели БПЦЭУ рассчитаны на эксплуатацию в скважинах или установку в колодцы от 100 мм.

Рис. 5 Вибрационный насос БВ, скважинный винтовой НВП и поверхностный насос Водолей БЦ.

Правила и порядок подключения насоса

Чтобы насосное оборудование марки Водолей исправно работало, важно правильно его установить и подключить, используя соответствующие комплектующие.

Покупка комплектующих для установки в скважину

Кроме покупки насоса, к которому прилагается электрический кабель и трос для подвешивания, может возникнуть необходимость в приобретении следующего оборудования:

  • Гидроаккумулятор с набором переходников. Для небольшой семьи (2-3 человека) достаточно небольшого гидроаккумулятора объемом 100 л: чем больше объем, тем реже будет отключаться устройство).
  • Оголовок. Предназначение оголовка для скважины – прикрыть шахту от уличного мусора и атмосферных осадков, служит местом крепления труб.
  • Труба от насоса до бака. Требуется для наружного применения, диаметром 32 мм или 40 мм.
  • Переходник от трубы к погружному насосу. Для насоса Водолей и трубы с диаметром 32 мм подойдет изделие типа 1’ с наруж.рез.32 мм.
  • Стальной трос с зажимами. Если изделие, поставляемое в комплекте, по каким-то причинам не устраивает.
  • Подводный кабель. Применяется для электрических кабелей.

Вместе с гидроаккумулятором и насосом приобретают реле давления и манометр. Прекрасно себя зарекомендовало оборудование немецкого и итальянского производства.

Например, если объем бака более 300 л (8 атм.), подойдет модель реле MDR 5-8 Грундфос.

Подготовка и подводка напорного трубопровода

Чтобы проблем с доставкой воды из скважины в дом было меньше, трубопровод должен обладать определенными качествами.

  • герметичностью;
  • прочностью;
  • минимальной длиной;
  • отсутствием изгибов.

Повороты и изгибы могут вызвать образование воздушных мешков, мешающих движению воды. Чем короче трубы, тем меньше нужно соединительных элементов: фитингов, муфт, фланцев. Не рекомендуют использовать резьбовое соединение. Возможный вариант изделия – труба ПНД-32.

Монтаж обратного клапана

Обратный клапан не идет в комплекте с насосом, но его присутствие в устройстве водоснабжения дома необходимо. Основное назначение клапана – блокировка движения воды в обратном направлении.

Это значит, что в процессе работы обратный клапан открыт и дает возможность жидкости свободно перемещаться по направлению к точкам разбора. Однако при выключении насоса он перекрывает воду, не давая ей двигаться назад.

Клапан устанавливают непосредственно у выхода скважинного насоса. Его монтируют в трубу выше насоса, в некоторых случаях – на небольшом расстоянии от него (не более 1 м).

При установке клапана обратите внимание на стрелочку, указывающую направление движения воды. Это необходимо, чтобы не врезать деталь обратной стороной

Крепление оборудования на тросе

Капроновый трос для монтажа насоса есть в комплекте, однако некоторые пользователи отмечают, что со временем эластичный материал теряет упругость и растягивается.

Для предотвращения деформаций можно использовать трос из нержавеющей стали. Его продевают сквозь специальные отверстия в верхней части корпуса насоса и прочно привязывают.

Вместе с тросом необходимо опустить в скважину и электрический кабель. Чтобы предупредить механические повреждения и дополнительную нагрузку на него, следует сделать своеобразную связку из страховочного троса, трубы и электрокабеля.

Шнур крепим не в натяжку, а петлеобразно, с небольшими припусками. Поднимать насос из скважины за электрический кабель запрещено.

Соединенные между собой коммуникации аккуратно опускаем в обсадную трубу на заранее рассчитанную глубину. Насос ни в коем случае не должен касаться дна.

Подключение к электропитанию и тестирование

Помните, что работа насоса Водолей возможна лишь при условии соблюдения параметров напряжения – 220 В. При других показателях нормальное функционирование оборудования не гарантировано. Если характеристики сети не отвечают требованиям производителя, подключите стабилизатор напряжения.

Погрузив насос в скважину, убедитесь, что его корпус полностью находится в воде. Шнур питания не должен быть натянутым, как струна. Только после проверки выполненных условий приступайте к подключению насоса Водолей к источнику питания.

Если устройство стало качать воду и отключилось только при срабатывании автоматики – все сделано правильно.

Для бесперебойной работы оборудования проводят профилактическую разборку. Если после осмотра замечены недостатки, их необходимо устранить. Например, можно заменить подшипники (при тугом ходе), поменять масло, проверить обмотку двигателя.

Вам также может быть полезна информация о том, как заменить старый насос новым, изложенная в другой нашей статье.

Конструкция агрегата

Корпус «Водолея» сделан из нержавеющей стали, а многоступенчатая насосная часть из качественного пластика, который используется в пищевой промышленности. Электрический двигатель – однофазный.

Набор укомплектован кабелем и капроновым тросом для установки насоса. Их размер варьируется в зависимости от модели и высоты подъема воды, исходя из характеристик образца. На кабеле закреплен конденсаторный блок. Производительность моделей разная:

  • БЦПЭ 0,5 – до 1,8 м3 в час;
  • БЦПЭ 1.2 – до 3,6 м3 в час;
  • БЦПЭ 1,6 – до 5,8 м3 в час.

Для защиты от перегрева производитель дополнил агрегат тепловым реле от немецкой компании Thermik. Оно рассчитано на 5000 тысяч включений. Поэтому «Водолей» для скважин отлично справляется с работой в критических ситуациях.

У всех моделей этих насосов предусмотрен прямой тип пуска.

Вилка электрокабеля снабжена заземлением, а также есть розетка, которая входит в комплектацию.

Насос «Водолей» для дачи

Насосная станция Водолей получила особую популярность у дачников всего несколько десятков лет назад, когда на рынок септиков, дренажных установок и насосных станций вышла новая украинская компания «Промэлектро»

За счёт приличного качества сборки и сравнительно низкой себестоимости «Промэлектро» сумела заполучить положительное внимание миллионов дачников не только в Украине и России, но и в ближайших странах СНГ

Глубинные насосы Водолей способны забирать воду на расстоянии от 20 до 200 м от поверхности земли. При этом компания предлагает бюджетные варианты на 1 участок, а также более мощные – вплоть до 3-4 участков, в зависимости от их общей суммарной площади.

Модельный ряд погружных насосов Водолей

Преимущества насосных станций Водолей

Почему пользователи отдают предпочтение именно этой марке:

  1. Глубина поднятия воды – в отличие от большинства моделей бюджетного класса (например, тот же Belamos, максимальный уровень поднятия воды не превышает и 30 м) в то время, как водяной насос «Водолей» способен доставать воду со дна скважины, глубина которой порядка 180 м;
  2. Насос для скважины Водолей относится к полностью погружным моделям с надёжной электроизоляцией, для которого вода является остужающей средой;
  3. Несмотря на сравнительную дешевизну, ничуть не уступает более дорогим иностранным насосам;
  4. В зависимости от того, какие имеет насос Водолей технические характеристики, ценовой диапазон находится в пределах 5-25 тысяч рублей с небольшими погрешностями в обе стороны;
  5. Модельный ряд центробежных насосов Водолей отличается самыми мощными аппаратами в своей ценовой категории. Даже самый маленький и наименее мощный насос для скважины и колодца Водолей способен выдать максимальный напор столпа воды в 70-80 м, способного обеспечить водой небольшую семью из 2-3 человек;
  6. При покупке у официального поставщика погружные насосы поставляются в полной комплектации;
  7. При впечатляющей мощности и высокой производительности глубинный насос Водолей не отличается высоким уровнем потребления электрической энергии, что также позволяет оставаться в топе продаж среди отечественных аналогов;
  8. При покупке у официального поставщика гарантийное обслуживание включено. Однако проблем с самостоятельным ремонтом устройства также возникнуть не должно.

Недостатки модельного ряда

В отличие от европейских аналогов, электронасос не может похвастаться полной автоматизацией и абсолютной бесшумностью в работе, да и всевозможными защитными опциями, типа защиты от перегрева устройства, не оснащён. А потому придётся систематически наблюдать за тем, как работает устройство, и не перегрелось ли оно.

Что из себя представляет

Как выглядит конструкция электронасоса в разрезе

Строение погружных колодезных моделей насосных станций разных производителей примерно одинаково и включает в состав:

  1. многоступенчатый сектор для повышения давления жидкости;
  2. электродвигатель;
  3. фильтр;
  4. конденсаторный короб.

За производительность станции отвечает насосный блок, а точнее рабочее колесо: чем оно больше по параметрам, тем больше воды поступает за раз.

Как работает аппарат

Особенности работы устройства:

  1. Для транспортировки воды по шахте скважины вверх необходим достаточный уровень давления в тоннеле. В погружном аппарате давление создаётся благодаря работе лопастных колёс, которые соединяются с двигателем через стержневой вал;
  2. Предусмотренный в водной станции фильтр не пропускает вместе с жидкостью мелкий мусор и песок. Его установка необходима по двум случаям: во-первых, фильтровое поле защищает сам насос от быстрого изнашивания, во-вторых, подаёт воду без примесей;
  3. Погружные насосы не создают вибрации, в отличие от вибрационных станций, следовательно, не черпают вместе с водой и песок со дна. Как показывает практика, даже при своевременном уходе за устройством, средний эксплуатационный срок центробежного насоса переваливает отметку в 10 лет, в то время как вибрационные модели едва переживают гарантийный.

Комплектующие

Впервые обустраивая скважину для транспортировки воды на бытовые нужды, необходимо закупиться следующим оборудованием:

  1. Гидроаккумулятор. В зависимости от количества постоянных потребителей, на семью из нескольких человек достаточно будет модели в 100-120 л;
  2. Подводный кабель;
  3. Верхняя опорная часть скважины;
  4. Манометр;
  5. Труба для наружного применения (соединяет между собой насос и бачок);
  6. Реле давления.

Манометр для насосной станции

Нередко пользователи дополнительно приобретают ещё один трос с зажимами, отмечая некоторую хлипкость уже имеющегося в комплектации с насосом.

Советы

Использование изделия «Водолей» позволит организовать систему качественного водообеспечения, что без труда сможет удовлетворить нужды в воде вашей семьи

Единственное важное условие – это правильный подбор модели, чтобы все ее параметры подходили характеристикам скважины. Устройства «Водолей» будут служить максимально долго, а бесперебойность их работы хорошо известна многим потребителям. Соблюдения правил эксплуатации и тщательный осмотр время от времени – гарантия того, что устройство будет работать десятилетия

Соблюдения правил эксплуатации и тщательный осмотр время от времени – гарантия того, что устройство будет работать десятилетия.

Если же вы не знаете, какой глубины ваша скважина, то ее легко можно измерить. Для этого подбирают веревку с грузом, постепенно опускают ее в источник до дна. Длина мокрой части веревки будет полностью соответствовать глубине имеющейся скважины, а сухая покажет расстояние до уровня водоносного столба. Раз в 2 года глубинный насос надо доставать из шахты и тщательно осматривать.

Что касается отзывов потребителей, то они в основной массе только положительного характера. Покупатели отмечают доступную стоимость агрегата, отсутствие частых поломок в период эксплуатации, возможность ремонта своими руками, если неисправность несущественная. При сравнении с насосами других производителей, потребители отмечали, что насосы «Водолей» куда лучше справляются со своей главной задачей. Исходя из этих данных, можно вывести вывод, что приборы данного производителя считаются идеальным выбором для загородных строений.

Далее смотрите обзор насоса «Водолей».

Основные виды неисправностей

Но, несоблюдение режима работы и правил эксплуатации, зачастую приводят к поломкам водоподающего оборудования. К счастью, многие неполадки насоса можно устранить, не прибегая к платным услугам высококвалифицированных профессионалов.

Самыми распространёнными причинами поломок являются:

  • Длительная перекачка воды, содержащей механические загрязнения в концентрации свыше 20 г на литр жидкости.
  • Перекачка горячей воды, с t большей 35оС.
  • Частые перепады напряжения в питающей электросети.
  • Нарушения герметичности корпуса аппарата.
  • Отсутствие скважинного фильтра.
  • Перегрев двигателя вследствие «сухой» работы.

В результате этого у «Водолея» могут выходить из строя, стираться, крыльчатки центробежного механизма подачи воды. Также вероятно возникновение проблем с электрической частью, вплоть до сгорания обмотки электродвигателя. Весьма опасна для насоса и зимовка в замерзающем водоёме. Вода, превращаясь в лёд, подвергается значительному расширению. В результате, полости насоса, заполненные льдом, попросту разрываются.

Чтобы диагностировать поломку, прибор достают из скважины и на пару секунд включают в сеть. Если насос гудит, то вероятнее всего, сломалась механическая водоподающая часть. А молчащий электродвигатель уже говорит о проблемах с электрикой. Можно попытаться вручную покрутить вал. Если он вращается без всякой натуги, то с ним всё в порядке. Когда для проворота вала приходиться прилагать силу, то, возможно, внутри насоса находится песок.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
