Технология и тонкости шнекового бурения скважин

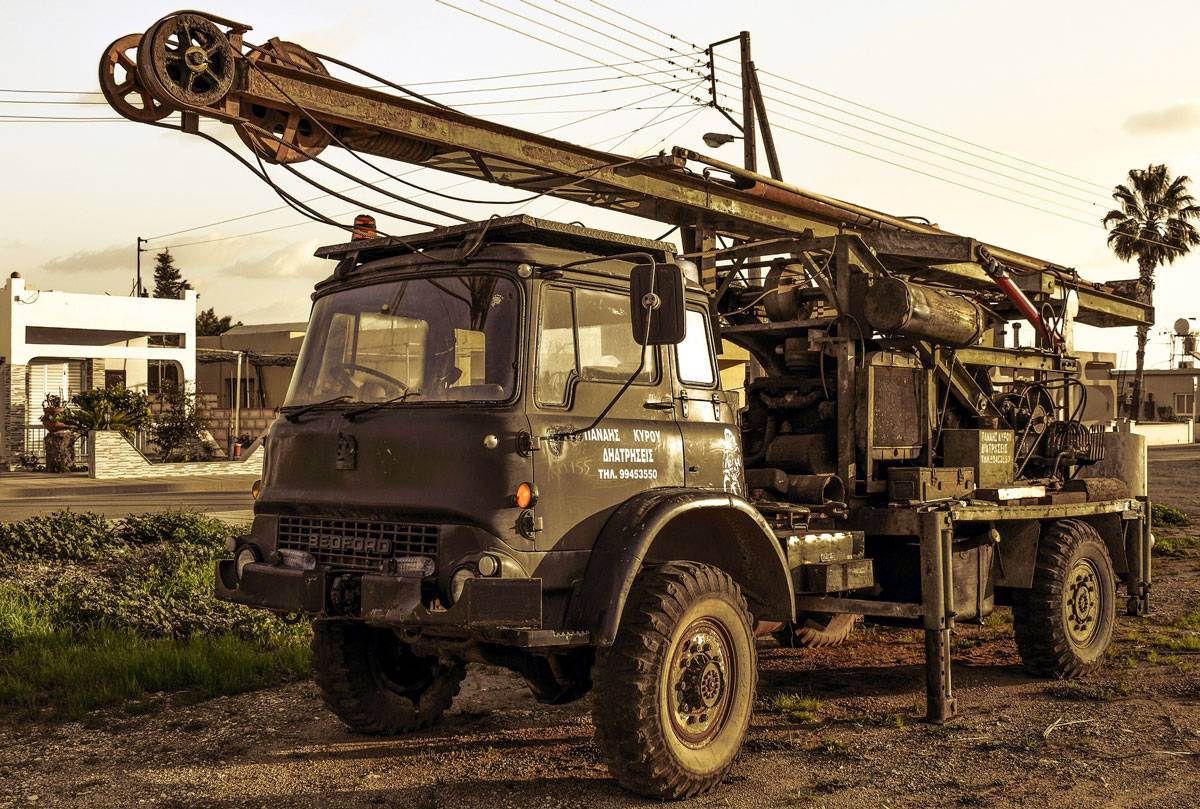

Ударно-канатное бурение

Отличие бурения желонкой (другое название – ударно-канатный метод) от шнекового и роторного бурения заключается в том, что при работе отсутствует вращательное движение. Данное оборудование для ручного бурения скважин – это длинный и узкий кусок трубы, оснащенный клапаном и заточенный в нижней части.

Самодельная скважина на воду в данном случае создается так:

• Перед тем, как сделать скважину под воду, в почве нужно сделать небольшое отверстие при помощи ручного бура, чтобы легче было работать дальше;
• Над отверстием устанавливается тренога с блоком;
• Поверх блока укладывается трос, к которому подвешена желонка;
• Желонка бросается в шахту с высоты около 2 м над уровнем земли;
• При ударе о грунт заостренный рабочий край инструмента разрыхляет породу, и она захватывается клапаном желонки, не позволяющему грунту выпадать;
• Операция с бросанием повторяется несколько раз, чтобы в инструмент попало побольше грунта;
• Желонка извлекается на поверхность и очищается от породы;
• Указанные выше операции повторяются до тех пор, пока инструмент не дойдет до водоносного слоя;
• После этого нужно пробурить шахту до следующего слоя;
• По мере углубления ствола нужно защищать его обсадной колонной, наращивая ее до тех пор, пока скважина не будет готова.

Само по себе отсутствие воды в шахте позволяет добиться более высокой прочности стенок. Кроме того, при данном методе очень легко определить, дошел ли инструмент до слоя воды. При использовании «мокрых» методов бурения неопытные мастера очень часто промахиваются и продолжают углублять шахту, хотя водоносный слой уже обнаружен.

Помимо всего прочего, ударно-канатное бурение дает возможность обустраивать бесфильтровые скважины. В пространстве под обсадной колонной в песке вымывается небольшая полость, в которой вода отстаивается. Обсадная труба после этого немного поднимается. Особенностью создания бесфильтровых скважин является необходимость использования забивного стакана.

Забивной стакан – это инструмент, очень похожий на желонку, но, в отличие от нее, стакан не оснащается клапаном. Отсутствие клапана обусловлено отличной способностью инструмента проходить через вязкие пластичные грунты (например, суглинки). Стакан падает в шахту и заполняется породой, которая удерживается самостоятельно. Через длинные щели в стенках стакана его можно очистить, используя арматуру или подобный инструмент.

Для реализации ударно-канатного способа бурения можно использовать оба инструмента – желонку и стакан. Комбинируя инструменты и применяя каждый из них для «своего» грунта, можно добиться наибольшей эффективности работы, существенно ускоряя прохождение разных слоев почвы.

Впрочем, если говорить о скорости работы, то здесь ударно-канатный метод занимает последнее место – на бурение скважины в одиночку может потребоваться один-два месяца. Конечно, все операции достаточно просты и понятны, но времени на их выполнение уходит слишком много, что нередко отпугивает начинающих мастеров, интересующихся, как сделать скважину в домашних условиях.

При помощи желонки можно сделать скважину глубиной около 40 метров. Это значение не предельное – глубину вполне можно увеличивать даже до 100 метров, и инструмент сможет выполнять необходимую работу. Впрочем, перед тем, как самому сделать скважину, необходимо запастись разными инструментами, поскольку состав грунта по мере роста глубины шахты гарантированно изменится.

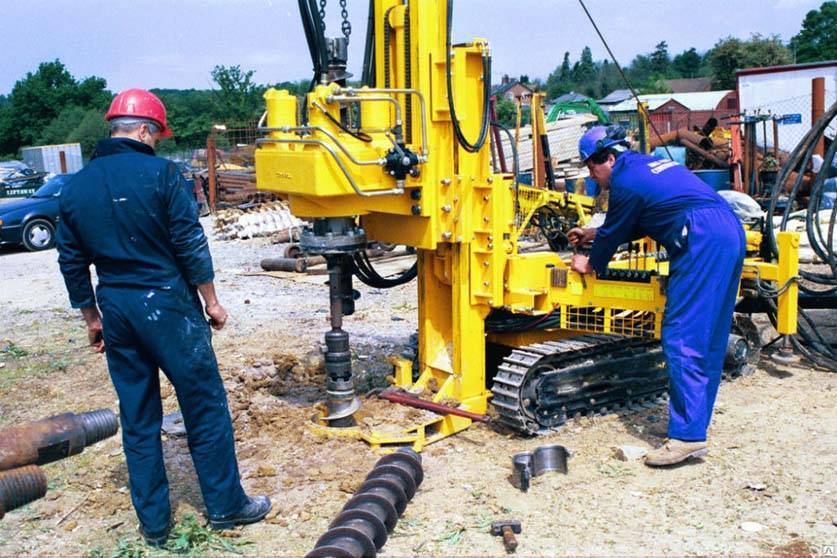

Шнековое бурение: технология и ее особенности

Шнековое бурение относится к одному из видов вращательного бурения. Сам термин «шнековое» происходит от слова «Schnecke», что в переводе с немецкого означает винт, завиток, улитка.

Особенности выполнения работ

Этот вид бурения существенно отличается от других видов, в частности, в том, что при этой работе выполняется удаление разрушенной породы и ее транспортирование по скважине не потоком очистного агента, а за счет вращения колонны.

Шнековое бурение очень широко распространено, является универсальным способом, используемым для проходки скважин небольшой глубины в мягких или рыхлых породах. Этот способ удобен для выполнения работ в галечных породах. Он также широко распространен в сейсморазведке, разработке взрывных скважин, при инженерных исследованиях гидрогеологической направленности, геологических съемках, поиске полезных ископаемых.

Шнеки буровые в процессе работы разрыхляют и дробят породу, а затем перемещают полученный продукт к устью скважины на специальном шнековом транспортере. Технология работы включает три главных момента. Это: процесс охлаждения инструмента, задействованного в разрушении породы, транспортировка на поверхность продукта разрушения и укрепление стен полученной скважины поднимаемыми породами.

Широко применяют для работы с рыхлыми породами двух- или трехлопастное долото, имеющее плоские или спиральные лезвия. В тех случаях, когда шнековое бурение выполняется для работы с породами средней твердости, требуется более высокая износостойкость, поэтому используют долото округленного профиля, насыщенное твердыми сплавами.

При проведении работ используются высокотехнологические специальные установки. Скорость бурения огромна, поэтому требования к установкам – мобильность и высокая транспортабельность. Установки изготавливают переносными или же самоходными.

Главная положительная особенность шнекового бурения — непроизвольное самозакрепление стен скважины разрушенной породой при ее подъеме по шнекам, так как она как бы «втирается» и создает эффект своеобразного оштукатуривания.

Заметное преимущество работы — достаточно высокая скорость, простота и небольшой ущерб инфраструктуре и окружающей среде.

Специалисты всего мира отмечают постоянный интерес к данному способу бурения и прогнозируют хорошие перспективы его развития.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Бурение шнеком с применением обсадных труб

Шнековое бурение может применяться на любых грунтах, в том числе, и на несвязанных (песок, супесь и т. п.), если при этом используется дополнительное приспособление — обсадные трубы.

Осыпающийся грунт укрепляют и изолируют от шнекового бурового снаряда используя обсадную трубу. Буровой снаряд для цикличного бурения находится внутри трубы.

Трубу устанавливают в скважину вместе со шнеком и осаживают при проходке скважины. Привод на вращение должен осуществляться как на трубу, так и на шнек (допускается попеременное включение). Осадка трубы и бурение выполняются одновременно. При достижении обсадной трубой уровня грунта, на неё, сверху, устанавливают вторую, третью, и т. д., трубу пока не будет достигнута необходимая по проекту глубина. Трубы соединяют между собой байонетным креплением, выполненным непосредственно в трубе.  На нижнем торце первой трубы выполняют режущую коронку для увеличения эффективности проходки. Далее, извлекают из этих труб шнек, а скважину заполняют жидким бетоном, устанавливают армокаркас и после отверждения бетона получают сваю. Во время заполнения бетоном обсадной трубе сообщают вибрацию, с помощью которой, по мере наполнения скважины, обсадная труба извлекается. Существует способ подачи бетона с помощью полого шнека с одновременным, извлечением шнека из скважины. В этом случае, шнеку сообщают вращение, которое препятствует, осыпанию слабого, несвязного грунта. Шлам, в процессе устройства сваи, постоянно удаляется.

Данный способ устройства свайных оснований достаточно дорог, но, на сегодняшний день, применяется все больше, особенно, в городском строительстве, где недопустим ударный способ погружения свай и связанные с ним сейсмические возмущения, а применение сваевдавливающей техники и вибропогружателей по разным причинам невозможно.

У каждого способа есть свои плюсы и минусы. Выбор остаётся за Вами.

БУРОШНЕКОВОЕ БУРЕНИЕ

Бестраншейная прокладка коммуникаций

Бурошнековая технология является подземным методом прокладки стальных труб. Это необходимо, прежде всего, при прокладке канализационных сетей, переходов через автомобильные и железные дороги и в зоне подключения коммуникаций к зданиям. Шнековые буровые установки позволяют прокладывать трубы диаметром от 100 до 2000 мм и на длину до 60 м. Выбор конкретной буровой установки осуществляется в зависимости от длины и диаметра бурения

Этапы ведения работ:1. Подготовка стартового и приемного котлованов;2. На данном этапе установку ГШБ опускают в подготовленный (стартовый) котлован на заданную отметку, а затем производят контролируемое задавливание трубы с одновременным механическим удалением разработанной породы из ее полости при помощи шнека;3. При достижении трубой приемного котлована продавливание прекращается. Колонна шнеков и буровая голова извлекаются из обсадной трубы в стартовый котлован;4. При завершении работ оборудование извлекается из стартового котлована;5. Демонтаж стартового и приемного котлованов.

Преимуществами данной технологии являются:

Высокая точность позволяет прокладывать самотечные канализации и трубопроводы без отклонений;
Сохранение поверхностного грунта, окружающей среды и инфраструктуры;
Позволяет прокладывать в стеснённых условиях трубопроводы с большим диаметром;
Рабочие параметры наших установок позволяют прокладывать трубы диаметром от 100 мм до 1820 мм на расстояние до 120 м в зависимости от типа грунта.

Бурение скважины на воду ручным шнеком

Подходит для бурения скважин до 20 метров в грунте не содержащем скальный включений.

Принцип работы:

• − для начала работы потребуются: бур для земляных работ, штанги для увеличения длины бура, обсадные трубы, лебёдка и вышка;
• − в месте бурения скважины устанавливаем вышку;
• − на 40 — 50 сантиметров углубляем грунт в месте бурения;
• − устанавливаем бур и начинаем вращательное движение, сначала с этим справится один человек, потом нужна помощь второго, можно использовать механический привод от электродвигателя;
• − через 40 — 50 см, бур достаём и очищаем от грунта;
• − если грунт твёрдый — можно добавлять воды.

Преимущества:

• − минимальный дополнительные расходы;
• − работу могут выполнить 2-3 человека без опыта работы.

Недостатки:

• − небольшая глубина будущей скважины;
• − низкое качество воды;
• − небольшая производительность скважины.

Ударно-канатный метод самостоятельного бурения скважины на воду

Подходит для бурения неглубоких скважин до верховодки или первого водоносного слоя, если грунт не содержит крупных камней.

Принцип работы:

• − для начала работы потребуются: крепкая тренога или вышка из металлической трубы или брёвен, забивной стакан (заострённая с одной стороны труба), груз для удара стакана;
• − тренога выставляется так, чтобы вершина была над местом расположения скважины;
• − стакан поднимается на треноге с помощью стального троса, трос отпускается, стакан падает и углубляется в грунт;
• − для дальнейшего заглубления используется дополнительный груз, который ударяют о стакан;
• − грунт периодически выбивается из забивного стакана.

Преимущества:

• − минимальный дополнительные расходы;
• − аккуратное вскрытие водоносного пласта;
• − работу могут выполнить 2-3 человека без опыта работы.

Недостатки:

• − небольшая глубина будущей скважины;
• − низкое качество воды;
• − минимальная скорость бурения;
• − небольшая производительность скважины.

Ручные методы бурения скважин на воду обладают одними недостатками: небольшая глубина скважины и как следствие низкое качество воды. Решить эту проблему можно скважиной глубиной более 50 метров. Подобное бурение можно выполнить только механическим методом.

Шнековый метод бурения скважин

Шнековое бурение наиболее часто используемый способ бурения скважин на воду в сыпучих грунтах. Вращение шнека осуществляется механическим приводом от бензинового или электрического двигателя.

Принцип работы:

• − в необходимое место устанавливается комплекс для шнекового бурения, он может быть на колёсном, гусеничном ходу или стационарная;
• − во время бурения шнек периодически поднимается наружу и место вокруг скважины и шнек очищают от земли;
• − по достижению водоносного слоя выполняется обустройство скважины для дальнейшего использования.

Преимущества:

• − возможно пробурить скважину глубиной от 60 до 100 метров;
• − вода добывается хорошего качества.

Недостатки:

• − механическое шнековое бурения скважины дороже ручных методов;
• − установки могут повредить окружающий газон и строения;
• − для бурения глубоких скважин требуется хорошая квалификация рабочих.

Роторный способ бурения скважины на воду

Универсальный метод бурения скважин на воду, позволяет сделать скважину практически в любом грунте, глубиной до 500 метров.

Принцип работы:

• − бурение происходит с помощью вращающегося долота;
• − измельчённый грунт удаляется промывочной водой.

Преимущества:

• − возможно пробурить скважину достаточной глубины;
• − максимальная скорость бурения из всех перечисленных;
• − вода добывается хорошего качества.

Недостатки:

• − механическое роторное бурения скважины дороже остальных методов;
• − установки могут повредить окружающий газон и строения;
• − сложность бурения при отрицательной температуре;
• − водоносный пласт загрязняется промывочным раствором;
• − для бурения глубоких скважин требуется хорошая квалификация рабочих.

С чего начать бурение скважины на воду?

Получить бесплатную консультацию у специалиста РОСВОДРЕСУРС о вариантах бурения скважины на воду можно по телефону 8 (938) 53 888 48 звоните с 8:00 до 18:00 или электронной почте direktor@kvresurs.ru

Мы работаем по всей России, в том числе: Московской, Ростовской, Волгоградской, Костромской, Ярославской, Ивановской, Владимирской, Рязанской, Тульской, Калужской, Смоленской, Тамбовской, Курской, Липецкой, Брянской, Белгородской, Воронежской, Орловской, Тверской, Ярославской, Нижегородской областях. Краснодарском крае, Республике Адыгея, Ставропольском крае, Башкирии, Удмуртии и Татарстане.

Способы самостоятельного бурения

На сегодняшний день мастерами-самоучками на дому разработано несколько способов бурения скважин на воду вручную. Рассмотрим самые действенные из них.

Ручной шнековый метод

К способам самостоятельного бурения относят бурение шнеком, которое пользуется популярностью за счет доступности выполнения. Благодаря шнеку удается пробурить неглубокую скважину (до 40 м), воды из которой хватит на целый дом.

Шнековое бурение скважин основано на применении винтообразного стержня (шнека), на который крепятся стальные лопасти с буровым наконечником. Рабочие внедряют шнек в почву подобно штопору. Постепенно углубляясь, винтообразный стержень разрушает многочисленные почвенные горизонты. Отработанная земля выносится наверх металлическими лопастями.

Различают следующие разновидности шнеков:

• конструкции с углом от 30 до 60 градусов;
• стержни с режущими лопастями.

Первый вид шнеков удобнее для использования, так как лопасти с меньшим углом препятствуют опаданию измельченного грунта. В результате не происходит засорения скважины.

Работа малогабаритных шнековых конструкций схожа с работой ручного бура, но в движение их приводит электродвигатель.

Технология колонкового бурения

Колонковая технология бурения скважины отличается быстротой выполнения работ. Благодаря специальному оборудованию (похожему на трубу с колонкой) удается пробурить не один метр почвенного горизонта. 16-ти сантиметровая в диаметре труба способна быстро внедряться внутрь, подтягивая за собой специальный шланг.

Верх такой трубы имеет узел крепления, на который в процессе погружения наращивают полутораметровые штанги. Поэтапно наращивая технологическую колонну, получают необходимой глубины скважину.

Прочный металлический сплав составляет основу коронки с заточенными краями для резки плотных вкраплений. В зависимости от физико-механического состава почвенного слоя выбирают соответствующие размеры и формы коронок. При вращении трубы в почве формируется небольшое отверстие.

Долото помогает разбить на осколки структуру сверхтвердых скальных пород, после чего погружают трубу с коронкой.

Установка после бурения скважины колонковым способом обсадных труб укрепляет стенки конструкции. Чтобы не допустить поломки прибора, систематически глиняным раствором либо чистой водой заполняют снаряд.

Далее показано, какие инструменты понадобятся для колонкового бурения скважины под воду:

Ударно-канатный способ

Ударно-канатный метод основан на разбивании грунта за счет тяжелого бурового прибора, опущенного с высоты в 200 м. При этом следует использовать специальный буровой инструмент, включающий в себя:

• трос с забивным стаканом;
• лебедку, прикрепленную к другому краю троса;
• треногу.

Благодаря лебедке уменьшается прилагаемая сила, а редуктор с мотором позволяет автоматизировать всю работу. Основу забивного стакана составляет металлическая труба с заточенной кромкой для резки. Такая установка разбивает породы любой твердости. Желонка помогает извлекать рыхлые породы при бурении водоскважины.

Канатно-ударное бурение выглядит как разбивание специальным инструментом почвенного горизонта с удалением режущей желонкой захваченного хлама. Последний поднимается на поверхность. После освобождения стакана от хлама начинают очищать снаряд желонку.

Алгоритм работы выглядит так:

1. Копка ямы (1×1 м) глубиной около 0,5 м.
2. Установка в ее центре садового бура с последующим его заглублением до появления влажного песка.
3. Установка на его место конструкции с обсадными трубами с последующим фиксированием ее в почве кувалдой.
4. Извлечение желонкой обрушенной обсадки.
5. Наращивание обсадной трубы соответствующими отрезками с последующим их свинчиванием.

За несколькими ударами на поверхность обязательно поднимают желонку либо стакан для очищения их от грунта. Далее можно увидеть, как происходит бурение скважины под воду ударно-канатным методом:

Ударно-вращательный метод

Бурение скважины данным методом основано на использовании инструмента, способного одновременно выполнять вращение и удары. Благодаря этому работа протекает быстрее и в течение короткого времени удается обустроить необходимое гидротехническое сооружение. Особенно эффективна установка при неоднородности геологии.

Бурение ударно-вращательным методом возможно с задействованием треноги, благодаря которой погружение и извлечение бура происходит быстрее. Методика незаменима на рыхлых почвенных горизонтах, а также при извлечении глинистых включений – суглинков с супесями.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

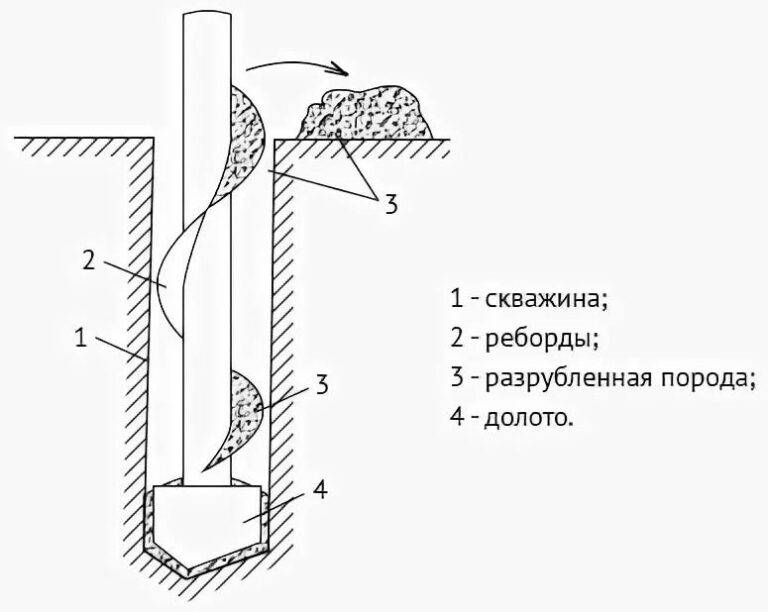

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Какое оборудование потребуется для бурения водной скважины

Сделать скважину на воду можно разными способами. Окончательный выбор зависит от нескольких факторов:

• необходимой глубины;
• диаметра скважины;
• назначения;
• свойств грунта, который прорабатывается в процессе.

Однако независимо от выбранного способа бурения, для организации скважины на воду потребуется основное буровое оборудование и дополнительный инструмент.

Основными частями любого бурового станка являются:

• механизм подъема и опускания буровой колонны;
• рабочий орган – сам бур с наконечником. Он будет разным для каждого вида бурения;
• лебедка и система талей, которые отвечают за опускание обсадных и буровых труб;
• некоторые установки оснащены циркуляционной системой для приготовления промывочных растворов.

К дополнительному инструменту относятся насосы, вертлюги, буровые шланги, стыковочные элементы для обсадных труб, детали для обустройства оголовка скважины, силовые приводы и моторы.

Поделиться

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

• комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
• штанги;
• лебёдка или электрическая таль;
• обсадные трубы;
• для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

1. Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
2. Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
3. Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
4. Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

• треноги, которую размещают над местом бурения;
• блока с лебедкой и тросом;
• забивного стакана, штанги;
• желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

• экономичный способ в финансовом отношении;
• ремонт и профилактику ручного бура производить несложно;
• оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
• способ применим в труднодоступных местах;
• эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Ударно-канатная схема с желонкой и пробойным долотом

Виды бурения скважин

Способы бурения разделяют на механические и немеханические виды. Немеханические способы слабо изучены, поэтому практически не используются на практике. Механические методы бурения применяются при разработке скважин различного назначения. Пробуривание происходит при помощи специальных долот, что обеспечивает получение ствола скважины нужного размера.  Механические способы бурения также разделяются на несколько разновидностей:

• Вращательный.
• Ударный.
• Вибрационный.

Каждый из способов имеет особенности, но каждый из них позволяет добиться нужного результата. Наиболее эффективным способом бурение считается вращательный, так как позволяет извлекать породу скважины без остановки процесса. Также вращательный метод является самым дешевым, поэтому большинство работ выполняется при помощи именно этого вида бурения. Так как вращательный метод является основным способом бурения скважин, то его стоит рассмотреть подробнее. Вращательный метод делится на три способа:

• Колонковый.
• Шнековый.
• Роторный.

Вращательный способ бурения может использоваться на грунтах различной плотности, поэтому выделяют три подвида, каждый из которых имеет свое предназначение и особенности. Общий процесс бурения скважин вращательным способом не сильно отличается, но каждый метод оптимален только при наличии некоторых критериев.

Особенности колонкового бурения

• Суглинки.
• Скальные виды.
• Тяжёлые глины.

При помощи большого количества воды также возможно удалить шлам из забоя. В некоторых случаях вместо промывки используется продувка сжатым воздухом, который поставляется внутрь трубы при помощи специального компрессора. При колонковом бурении можно разработать скважину диаметром 8-20 сантиметров и глубиной до километра. Основные работы проводятся при помощи буровых установок, которые установлены на автомобиле КАМАЗ или КрАЗ.

Особенности шнекового бурения

Чаще всего способ подходит для создания скважин, глубина которых не превышает 30 м на мягких почвах и 20 м на средне-плотных грунтах. После того как из забоя извлекается шнек, ствол укрепляется обсадкой, а сама скважина очищается от остатков пород. Использование шнека при бурении в плотных и скальных породах нецелесообразно, поэтому метод может комбинироваться с другими способами бурения.

Особенности роторного бурения

• Возможность организации скважины, диаметр которой будет до 2 м.
• Высокое качество бурения при разработке водяных скважин.
• Быстрый процесс бурения при небольших затратах ресурсов.

Обсадная труба монтируется после очищение ствола скважины от отработанных пород, что позволяет добиться хороших результатов и надежности разработки.

Какая технология используется чаще всего

Здесь всё зависит от проектной глубины скважины и состава почвы на участке. Исходя из данных геологоразведки, подбирают наиболее оптимальный способ.  Также нужно понимать, как найти воду для скважины.

Для бурения артезианских скважин применяют роторный способ. Это метод наиболее обоснован экономически, экологически и дает скважины различной глубины и диаметра в рыхлых почвах со скальными вкраплениями.

Суть его заключается в следующем:

• На конце ротора, приводимого в движение двигателем внутреннего сгорания, располагается специальный бур. Он измельчает породу.
• В скважину подается вода под давлением. Она размывает почву.
• Далее вода выводится наверх по полому каналу ротора. Эту технологию еще называют «бурение с промывкой»
• После установки обсадной трубы большого диаметра, работа идет меньшим долотом-буром.
• По завершению буровых работ необходимо произвести т.н. «разглинизацию» скважины. Нужно это из-за того, что водно-глиняный раствор засоряет поры, по которым артезианская вода будет поступать в скважину.

Скважина дает вам возможность иметь на своем участке запас воды, для полива ваших растений в парниках из поликарбоната с открывающимся верхом, информацию о которых найдете тут.

Роторное бурение используется чаще всего.

Достоинства перед другими способами:
