Солнечные батареи для отопления дома: виды, как выбрать и правильно их установить

Активное отопление солнечный свет собирают вакуумные коллекторы

Воздушный солнечный коллектор

Воздушный солнечный коллектор, оснащённый системой принудительной передачи и распределения энергии, способен дать намного больше тепла по сравнению с пассивным вариантом. Скорость циркуляции воздуха автоматически регулируется в зависимости от температуры в доме и степени нагрева коллектора. Нагретый в коллекторах воздух может поступать в систему вентиляции или помещения напрямую. Если его температура достаточно высока, он может использоваться и для нагрева жидкого теплоносителя. Излишки дневной энергии запасают на ночь в теплоаккумуляторах.

Солнечное воздушное отопление на основе гелиоколлектора. Из пустотелой панели (1) по воздушным каналам (6) вентилятор гонит воздух в техническое помещение, где автоматика в зависимости от ситуации распределяет его в блок воздухоподготовки (3) либо массивный теплоаккумулятор (2). Параллельно может нагреваться и змеевик горячего водоснабжения (5). Днём, когда помещения нуждаются в нагреве, система работает в режиме В, тёплый воздух из коллектора направляется в комнаты. При достижении необходимой температуры в доме воздушный поток перенаправляется в теплоаккумулятор, режим А. Ночью, когда коллектор не даёт тепла, заслонка закрывает канал, ведущий к нему, циркуляция осуществляется между теплоаккумулятором и помещениями.

Вакуумный солнечный коллектор

Наиболее совершенное на сегодняшний день устройство для гелиоотопления.

Принципиальная схема вакуумного солнечного коллектора. Жидкий абсорбер, циркулирующий по U-образным трубкам, при нагревании испаряется и поднимается вверх, в коллектор. Последний подсоединён к контуру системы отопления и по нему, в свою очередь, циркулирует жидкий теплоноситель. Абсорбер отдаёт энергию теплоносителю, остывает, конденсируется, опускается вниз. Цикл повторяется

Солнечное отопление загородного дома на основе вакуумных коллекторов значительно эффективнее других гелиосистем, однако, помимо традиционной для гелиосистем неравномерности генерации тепла, у него имеется ещё три существенных недостатка: на сильном морозе теплоотдача резко падает, установки хрупки и дорого стоят.

Вакуумные солнечные коллекторы следует устанавливать таким образом, чтобы они были защищены от вандалов. Это особенно актуально для нашей страны, попасть камешком в стеклянную трубочку — милое дело

Вакуумные панели не подключают к системе отопления напрямую. Необходимы, как минимум, буферные ёмкости, которые будут сглаживать неравномерность выработки тепла.

«Правильная» схема подключения вакуумного гелиоколлектора к системе отопления. Тепло передаётся не напрямую, а через теплообменник, дневные излишки тепла на ночь запасаются в теплоаккумуляторе (буферном баке)

Обратите внимание, что на схеме изображён «нормальный» отопительный котёл, солярная система лишь дополняет его

Электрические солнечные панели можно использовать для отопления лишь косвенно. Расходовать электроэнергию на нагрев помещений напрямую неразумно, ей можно найти более рациональное применение. Например, направить на работу вентиляторов и автоматики активных гелиосистем.

Что такое солнечная батарея?

Солнечная батарея – это полупроводниковое устройство, которое преобразовывает солнечное излучение в электрическую энергию. Главной задачей такой системы является надежное, экономное и бесперебойное электроснабжение дома. Такие устройства целесообразно устанавливать в районах, где существуют перебои с подачей от основного источника электроэнергии.


Солнечная электростанция не эффективно работает ночью и в пасмурные дня, в то время как пик электропотребления приходится именно на вечерние часы

Главными преимуществами солнечной батареи являются:

  • простая установка устройства, которая не требует прокладывания кабелей к опорам;
  • система не требует больших временных затрат на свое обслуживание;
  • выработка электроэнергии не оказывает пагубного влияния на окружающую среду;
  • конструкция не имеет подвижных частей;
  • бесшумный режим работы;
  • поставка электроэнергии не зависит от распределительной сети;
  • длительный период эксплуатации системы при минимальных затратах.

Недостатки солнечной батареи:

  • процесс изготовления системы весьма трудоемкий;
  • солнечная панель занимает много места;
  • устройство очень чувствительно к загрязнению;
  • ночью батарея не работает;
  • эффективность работы устройства напрямую зависит от погодных условий, а именно от солнечных и пасмурных дней.


В зимнее время стоит позаботиться о возможности очистки солнечных панелей от изморози и снега

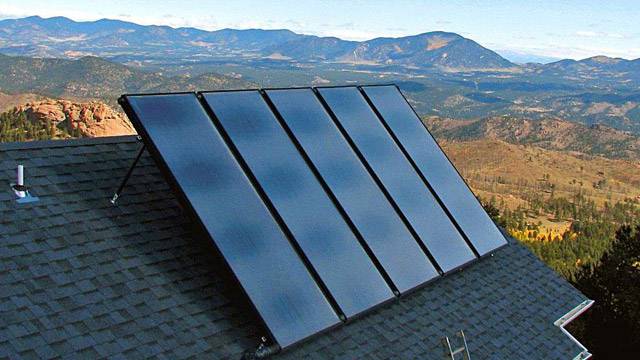

Плоские солнечные коллекторы закрытого типа

Конструкция плоского коллектора представляет собой алюминиевый каркас со специальным поглощающим слоем и прозрачным покрытием. Также сюда входит трубопровод и утеплитель.

В качестве абсорбирующего слоя используется зачерненная листовая медь с отличной теплопроводностью, идеально подходящей для создания гелиосистем. Абсорбер поглощает энергию солнечного излучения и передает ее теплоносителю, который циркулирует по примыкающему трубопроводу.

Наружная часть панели имеет защиту в виде прозрачного покрытия, для изготовления которого использовалось закаленное стекло, устойчивое к механическим повреждениям. Это позволяет создать надежную защиту от града. Полоса пропускания такого стекла составляет 0,4-1,8 мкм, что достаточно для максимально солнечного излучения. Внутренняя сторона панели имеет хороший теплоизоляционный слой.

Закрытые плоские панели имеет ряд неоспоримых преимуществ:

  • Простая конструкция.
  • Высокая эффективность при использовании в теплых регионах.
  • Наличие приспособления для изменения угла наклона панели, позволяющее выбрать оптимальное расположение конструкции.
  • Самостоятельная очистка от инея и снега.
  • Приемлемая стоимость.
  • Долгий срок эксплуатации, качественные изделия могут прослужить до полувека.

Если использование системы было включено в проект здания, то в этом случае можно получить большую выгоду.

Из недостатков внимание привлекает следующее:

  • Высокие потери тепла.
  • Достаточно большая масса конструкции.
  • Высокая парусность наклонно расположенных панелей.
  • Низкая производительность при температурных изменениях до 40 градусов.

Область использования плоских закрытых панелей для отопления дома с помощью солнечных батарей достаточно широкая:

  • Летом системы полностью удовлетворяют потребности в горячей воде.
  • Между отопительными сезонами они способны заменить газовые приборы отопления и электрические обогреватели.

Особенности установки солнечного отопления

Солнечное отопление является наиболее эффективным в районах, характеризующихся большим количеством солнечных дней (особенно в зимний период времени).

Солнечное (гелиоотопление) отопление дома, выполненное своими руками, должно производиться с учетом специфических особенностей установки:

Схема работы солнечных батарей. Нажмите для увеличения.

Один из наиболее оптимальных вариантов — комбинированное отопление дома газовым (либо электрическим) методом и солнечной энергией.

Данный вариант, характеризующийся интеграцией элементов гелиосистемы в существующую схему теплоснабжения, позволяет значительно повысить эффективность нагрева и увеличить экономические показатели.

При производстве работ в районах, характеризующихся низким значением уровня инсоляции (потока прямых солнечных лучей на горизонтальную поверхность), необходимо особое внимание уделять оптимальному выбору площади коллекторов и правильности их монтажа. При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня. В данной связи плоскости коллектора следует ориентировать в южном направлении

Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях

В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях

При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня. В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях.

При установке коллекторов необходимо следить за тем, чтобы на них не падала тень от соседних строений либо деревьев. Монтаж коллекторов под углом, равным географической широте данной местности, способен существенно повысить их эффективность.

Это связано с тем, что максимальный уровень поглощения энергии Солнца приходится на расположенные под прямым углом к направлению инсоляции поверхности коллекторов.

Именно поэтому необходимо произвести увеличение угла наклона, что позволит повысить эффективность работы коллектора в зимнее время, несколько увеличив потери тепла летом. Однако летом увеличение тепловых потерь вполне допустимо ввиду переизбытка тепловой энергии.

Инструкция по изготовлению и сборке своими руками

Алгоритм действий:

  • расчет параметров электрической системы питания;
  • создание проекта;
  • приобретение комплектующих деталей;
  • изготовление несущей конструкции из фанеры, ДВП, деревянных реек;
  • закрепление фотоэлементов, пайка проводников;
  • установка защитной крышки из оргстекла;
  • фиксация собранных панелей на опорной поверхности;
  • подсоединение инвертора, АКБ, других функциональных блоков;
  • проверка мощности генерации, иных параметров оборудования.

Рекомендуется изучить варианты подключения функциональных компонентов системы, чтобы обеспечивать выбор подходящей схемы.

Нагрузки и энергопотребление

Принудить энергию солнца работать на себя непросто и дорого. Первый шаг — определить для своего хозяйства оптимальную пиковую нагрузку и рациональное среднесуточное энергопотребление. Первый параметр определяют в киловаттах, а второй — в киловатт-часах.

Пик нагрузки приходится на тот момент, когда возникает необходимость включить одновременно несколько единиц домашней техники. Для вычисления мощности, каждую из них суммируют, учитывая высокие пусковые характеристики отдельных ее частей. Владея сведениями о максимуме потребляемой мощности, можно исключить те электроприборы, одновременная работа которых не так уж необходима. От этого показателя зависит выбор мощностных характеристик элементов электростанции, а следовательно, и стоимость ее в целом. Если мощность электроприбора и время, в течение которого он функционирует на протяжении суток, перемножить, узнаем потребность его в электроэнергии на сутки.

Путем сложения суточного электропотребления каждой единицы домашней техники вычисляют общую среднесуточную потребность в электроэнергии. Только при таком подходе можно расходовать солнечное электричество рационально. Полученные итоговые значения нужны и для вычисления емкости аккумуляторов

Стоимость этой важной единицы системы также зависит от итогов вычислений

Как подключить солнечную батарею

Прежде чем начать подключение солнечных батарей к отопительной системе, необходимо определиться с типом циркуляции теплоносителя по трубным магистралям:

  • Принудительная
  • Естественная

Наиболее востребованной считается система с принудительной циркуляцией. Ее обустройство обойдется дороже за счет приобретения дополнительного оборудования и автоматики. Однако многие владельцы собственных домов ставят превыше комфорт и практичность.

Клик для увеличения

Классическая схема подключения солнечной батареи к потребителю выглядит следующим образом:

  1. Вначале по всем правилам на крыше размещают закупленные солнечные элементы и соединяют их друг с другом
  2. В отведенном помещении необходимо установить контроллер, который будет следить, сколько энергии производится в данный момент
  3. За контроллером должны идти аккумуляторы, которые будут накапливать в себе лишнюю энергию и снабжать ею в тех ситуациях, когда солнечные модули не справляются со своей задачей
  4. За аккумуляторами устанавливается инвертор, который служит для преобразования электрической энергии к требуемым характеристикам
  5. За инвертором располагаются потребители, роль которых может выполнять электрический котел отопления, накопительные баки с Тэнами, обогреватели и прочие греющие установки

Если солнечная батарея подключается к водяному отоплению с принудительной циркуляцией, на выход коллектора, обратку и бак-накопитель устанавливают датчики температуры (термостаты), которые подсоединяются к автоматике. Последняя в свою очередь будет управлять работой всей системы, при определенных условиях включать или выключать ее.

Наиболее просто осуществляется подключение солнечных модулей к отоплению с естественной циркуляцией. Однако автоматизировать ее будет очень сложно. Необходимо придерживаться следующих правил:

  • Накопительный бак располагают выше уровня коллектора
  • Нижний вывод подключается к обратке
  • Верхний вывод подключается ко входу разогретого теплоносителя

Прочие нюансы подключения

Предусмотреть солнечные батареи для отопления дома необходимо на этапе проектирования или строительства дома, чтобы избежать лишних хлопот. Нужно придерживаться нескольких важных правил:

  1. Установка батарей должна вестись преимущественно на южной стороне. Перед модулями не должно располагаться деревьев или более высоких построек, которые будут преграждать путь свету или отбрасывать на них свою тень – это существенно снизит эффективность
  2. Необходимо убедиться, что стропильная система обладает достаточным запасом прочности. Она должна выдерживать не только закрепленные модули, но и снежный покров в зимний период, иначе может произойти обрушение кровли
  1. Оптимальный угол ската крыши – в интервале 30-45 градусов в зависимости от того, как высоко поднимается на протяжении суток солнце
  2. Чтобы увеличить эффективность отопительной системы или распараллелить несколько контуров, иногда ставят более одного накопительного коллектора
  3. К гелиосистемам рекомендуется подключать отопительные контуры с более низкой температурой циркулирующего теплоносителя (панельные змеевики, водяные теплые полы и т. д.)

В заключении

Решившись установить солнечные батареи для отопления дома, необходимо быть готовым к большим первоначальным затратам. Стоимость требуемого оборудования и проводимых работ обойдется от 30 тыс. и выше в зависимости от сложности отопительной системы, выбранных модулей и их количества.

Окупаемость также зависит от большого числа факторов. Если зимы холодные, солнечные и продолжительные, сэкономить затраченные средства удастся через 2-3 года при эксплуатационном сроке до 30 лет. Однако не стоит торопиться, узнав подробнее о других альтернативных методах отопления.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.

Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

  • Непосредственно фотоэлементы / солнечная панель;
  • Инвертор, преобразовывающий постоянный ток в переменный;
  • Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Оправданы ли затраты

Стоимость оборудования, входящего в комплект гелиоустановок, достаточно высока, поэтому всегда, прежде принять решение о приобретении таких изделий, нужно просчитать стоимость требуемого комплекта и финансовую отдачу, которую можно получить от использования подобных установок.

В состав комплекта оборудования, которое обеспечит автономное отопление дома, кроме коллектора, входит еще ряд технических устройств, что также отражается на сумме затрат на весь комплект оборудования.

Так для создания системы отопления н основе солнечного коллектора потребуется:

  • Коллектор.
  • Бак аккумулятор тепла.
  • Расширительный бак.
  • Циркуляционный насос.
  • Трубы и запорная арматура.

Из всего перечисленного оборудования, самая дорогая единица, это сам коллектор, поэтому, для того, чтобы определиться, оправданы ли затраты на монтаж такой системы, нужно решить, что является прерогативой в этом вопросе, потому как стоимость котлов, работающих на газе или твердом топливе, сопоставима со стоимостью солнечного коллектора.

В связи с этим, на принятие решения о целесообразности монтажа именно такого типа отопления, и соответственно затрат на оборудование, являются критерии выбора подобных систем, а также плюсы и минусы их эксплуатации, о которых было написано выше.

Устройство и принцип действия солнечной батареи

Когда-то пытливые умы открыли для нас природные вещества, вырабатывающие под воздействием частиц света солнца, фотонов, электрическую энергию. Процесс назвали фотоэлектрическим эффектом. Ученые научились управлять микрофизическим явлением.

На основе полупроводниковых материалов они создали компактные электронные приборы – фотоэлементы.

Производители освоили технологию объединения миниатюрных преобразователей в эффективные гелиопанели. КПД панельных солнечных модулей из кремния широко производимых промышленностью 18-22%.

Из описания схемы наглядно видно: все комплектующие элементы электростанции одинаково важны – от их грамотного подбора зависит согласованная работа системы

Из модулей собирается солнечная батарея. Она является конечным пунктом путешествия фотонов от Солнца до Земли. Отсюда эти составляющие светового излучения продолжают свой путь уже внутри электрической цепи как частицы постоянного тока.

Они распределяются по аккумуляторам, либо подвергаются трансформации в заряды переменного электротока напряжением 220 вольт, питающего всевозможные домашние технические устройства.

Солнечная батарея представляет собой комплекс последовательно соединенных полупроводниковых устройств – фотоэлементов, преобразующих солнечную энергию в электрическую
