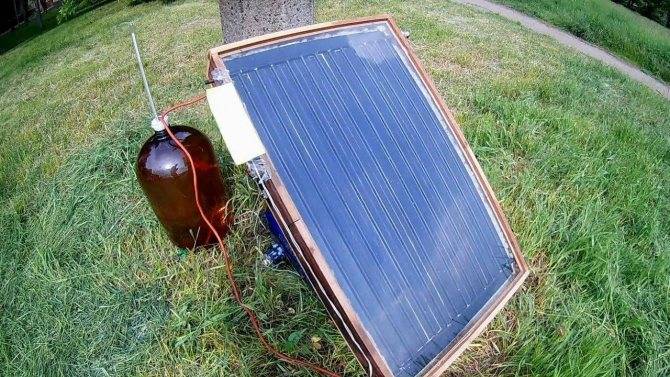

Как сделать солнечный коллектор для нагрева воды своими руками

Подключение коллекторов

Когда установка коллекторов завершена, их необходимо соединить между собой и подключить к водопроводной сети. Соединение друг с другом выполняется при помощи специальных трубок с резьбовыми штуцерами.

Схема подключения может быть параллельной или последовательной, на итоговую производительность это не повлияет. Метод компоновки обуславливается количеством коллекторов, площадью крыши и необходимостью их размещения таким образом, чтобы не было затенений. Но есть и свои тонкости.

При параллельном монтаже надо обращать внимание на гидравлическое сопротивление. Оно должно быть одинаковым для всех веток коллекторов (чтобы избежать потери напора)

На снижение напора также влияет использование труб разного сечения (изменение внутреннего пропускного диаметра), длина и конфигурация водоподающей трассы. При последовательном соединении можно соединять вместе не более 4-6 коллекторов (в зависимости от моделей и их характеристик).

Какие существуют

В зависимости от температуры, которую могут достигать пластины, коллекторы бывают:

  • низких температур — не дают энергии большой мощности, они нагревают воду не более 50 градусов по Цельсию;
  • средних температур — прогревают воду уже до 80 градусов, поэтому их можно использовать для обогрева помещений;
  • высоких температур — используются в основном на промышленных предприятиях, и в домашних условиях их сделать невозможно.

Интегрированные коллекторы делятся на:

  • накопительные интегрированные;
  • плоские;
  • жидкостные;
  • воздушные.

Накопительный интегрированный или по-другому термосифонный коллектор. Он может не только нагревать воду, но и какое-то время поддерживать некоторое время нужную температуру. В нем нет насосов, поэтому он гораздо экономичнее остальных вариантов. Устройство-накопитель представляет собой конструкцию из одного или нескольких баков, заполненный водой и помещённых в теплоизоляционный ящик. Сверху на баках лежит стеклянная крышка, которая проходит через стекло и нагревает воду. Это недорогой, лёгкий в обслуживании и простой в эксплуатации вариант. Однако зимой его применение весьма затруднительно.

Плоский коллектор внешне напоминает обычный плоский металлический ящик, внутри которого помещена чёрная пластина, поглощающая солнечный свет. Стеклянная крышка ящика усиливает его, стекло имеет низкое содержание железа, такие образом способствуя поглощению всех лучей. Сам ящик термоизолирован, а чёрная пластина тепловоспринимающая, благодаря чему и выделяется тепло. Однако КПД пластины всего 10%, поэтому она дополнительно покрывается слоем аморфного полупроводника. Плоские коллекторы используются для подогрева воды в бассейнах, отопления помещений и иных бутовых нужд.

В жидкостных накопителях основным теплоносителем становится жидкость.Они бывают остеклёнными и неостеклёнными, с замкнутой и разомкнутой системой теплообмена.

Воздушные коллекторы гораздо дешевле своих водных собратьев. Они не замерзают зимой, не подтекают. Их используют для сушки сельскохозяйственных продуктов.

Существует еще один вид — концентраторы, они отличаются концентрацией солнечных лучей. Это происходит благодаря зеркальной поверхности, которая направляет свет на поглотители. Главный их недостаток — это невозможность работы в пасмурные дни, поэтому их используют в странах с жарким климатом.

Солнечные печи и дистилляторы. Дистилляторы работают на принципе испарения воды, тем самым не только дают теплоэнергию, но и очищают воду. Печи также используют как для обогрева, так и для стерилизации воды.

Определяемся с размерами коллектора

Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:

  • Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
  • черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
  • минеральная вата (теплоизоляция);
  • лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
  • угловые переходы 18 х 18 миллиметров;
  • сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
  • сотовый поликарбонат (лицевое покрытие коллектора);
  • лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
  • все необходимые для проведения паяльных работ инструменты.

Сдвоенный коллектор

Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе

Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.

Особенности размещения и подключения

Для максимально возможного поглощения солнечных лучей, коллектор нужно ориентировать в южном направлении. Достаточно небольшого угла наклона 10-15 градусов, чтобы коллектор эффективно работал практически при любом расположении солнца.

Нижнюю часть трубы нужно подсоединить к нижней части накопительного бака, а верхнюю – приблизительно, к его центральной части. Холодная вода из полимерной емкости будет поступать по нижней трубе в коллектор, где будет нагреваться и подниматься по верхней трубке в бак.

Таким образом, будет осуществляться естественная циркуляция воды по самодельной системе. Чтобы обеспечить высокую интенсивность циркуляции воды, бак должен быть размещен чуть выше солнечного коллектора на расстоянии не менее  0,3 м от него.

При правильном соединении гелио-коллектора с накопительным баком обеспечивается естественная циркуляция воды

Нужно учесть, что при поступлении холодной воды в бак из системы водоснабжения происходит ее активное перемешивание, что снижает эффективность работы коллектора. Избежать этого можно, оборудовав ввод в бак турбулентным редуктором, который представляет собой заглушенную трубку с множественными отверстиями.

Вода через редуктор поступает плавно, что позволяет холодной воде оставаться в нижних слоях, откуда и происходит ее забор в солнечный коллектор.

Использование турбулентного редуктора помогает избежать перемешивания холодной и теплой воды в накопительном баке

Очевидно, что солнечный коллектор обеспечивает подогрев воды только в дневное время при солнечной погоде

Поэтому важно сохранить горячую воду для ее использования днем и вечером. Для этого необходимо произвести утепление накопительной емкости

Способы нагрева воды в бассейне

Электронагреватель

Это достаточно простой и популярный способ для повышения температуры в бассейнах небольших объемов, хотя электронагреватель тоже имеет свои недостатки. Принцип работы заключается в том, что вода проходит через трубчатый электронагреватель (ТЭН) и получает тепло от нагреваемого электричеством диэлектрика.

Электронагреватель с насосом

В установке он тоже не вызовет затруднений. Выше на фото видно, что в одно отверстие бассейна подключается мини-насос, далее вода по трубке переходит в ТЭН и попадает обратно уже теплой. Температуру нагрева воды регулируют входящим в трубчатый электронагреватель напором – чем больше напор, тем меньше нагрев. И наоборот.

Плюсы использования ТЭН:

  • Дешевизна самого электронагревателя;
  • Простота использования;
  • Лучший вариант для небольших объемов.

Минусы использования ТЭН:

  • Не подойдет для больших бассейнов (от 30 м3);
  • Дорогой в использовании – большое электропотребление.

Теплообменники

Еще один вариант, чтобы нагреть воду в бассейне. Используются теплообменники в том случае, если у вас есть второй источник горячей воды – например отопление в доме. Задача устройства – обменять воду из разных источников теплом. Отсюда и название.

Теплообменник

Принцип работы предельно прост. В корпусе теплообменника находится спираль. Вокруг имеется пространство, которое и должно заполняться водой из бассейна. Кипяток проходит через спираль и благодаря большой площади взаимодействия быстро нагревает воду из бассейна.

Принцип работы теплообменника

Чаще всего теплообменники устанавливают тем же способом, что и электронагреватели – в цепи между насосом и бассейном. В некоторых случая целесообразно использование двух теплообменников одновременно.

Плюсы использования теплообменника:

  • Независимость от источников питания;
  • Возможен нагрев больших объемов.

Минусы использования теплообменника:

Не всегда имеется второй источник горячей воды.

Для подогрева бассейна летом, когда основное отопление выключено, использование теплообменника весьма проблематично. Придется настраивать и подбирать котел, чтобы он работал исключительно на теплообменник.

Тепловой насос

Если водяной насос выкачивает воду, то тепловой выкачивает тепло. Все логично.

Тепловой насос

Тепловые насосы бывают различных конструкций и забирают тепло от нескольких источников: воздух, почва, вода. Чтобы было понятнее, покажем принцип работы на примере устройства теплового насоса, забирающего тепло из горячего воздуха.

Принцип работы теплового насоса

На данный момент подобные устройства не очень популярны ввиду высокой цены. Самые дешевые модели начинаются от 120 тысяч рублей

Мы не будем на них заострять внимание, а просто перечислим плюсы и минусы

Плюсы тепловых насосов:

  • Универсальность;
  • Способны нагреть большие объемы;
  • Низкое электропотребление.

Минусы тепловых насосов:

  • Высокая цена (от 120 тысяч);
  • Работает только в теплую погоду.

Солнечный коллектор

Очень интересное устройство, чтобы нагреть воду в бассейне. Нагревается вода от солнечного тепла. Вода заполняется в трубки коллектора насосом, а когда нагреется до нужной температуры, она отпускается обратно в общий резервуар. И снова солнечный коллектор забирает очередную порцию для прогрева.

Солнечный коллектор

В магазинах коллекторы предлагаются самых разных размеров. Выбирать определенную модель нужно, опираясь на объем своего бассейна.

Плюсы солнечных коллекторов:

  • Доступная цена;
  • Простой в использовании и монтаже;
  • Объем ограничен только вашим бюджетом.

Минусы солнечных коллекторов:

Эффективен только в солнечную погоду.

Электронагреватель

Это один из простейших методов подогреть воду в бассейне. Жидкость в водоеме нагревается когда проходит через трубки, которые нагреваются посредством диэлектрика. Устройство очень компактное. В набор входит небольшой насос, который загоняет жидкость в ТЭН. Температура самих трубок постоянна, поэтому отрегулировать нагрев можно корректируя скорость продвижения воды по трубам.

Электрический нагреватель для бассейна

Такой метод подходит для небольших бассейнов, до 30 м3. Преимуществом можно назвать небольшую стоимость самого нагревателя, однако использование далеко не самое дешевое, так как он потребляет очень много энергии.

Изготовление конструкции плоского типа

На дачном или загородном участке для бытовых нужд семьи из трех человек достаточно установить водонагреватель площадью 2 м2 для бака на 200 л. Чтобы собрать солнечный коллектор своими силами, понадобятся:

  • корпус абсорбера из фанеры и деревянных планок;
  • листовая сталь, медь или алюминий для поглотителя солнечной энергии;
  • решетка из цельнотянутых труб для теплоносителя;
  • изоляционный материал (минеральная вата, Пенофол, пенопласт);
  • стекло толщиной больше 5 мм;
  • емкость на 200 л;
  • 6–7 м медной трубки для теплообменника;
  • термостойкая черная краска;
  • инструменты для работ по дереву и металлу, сварочный аппарат, крепежные материалы, силикон.

Для экономии средств можно обойтись без металлического абсорбера, а в качестве поглотителя инфракрасного излучения использовать заднюю стенку деревянного корпуса, которую необходимо выкрасить в черный цвет. Медные трубы заменяют полипропиленовыми. Стоимость тройников для их соединения намного ниже сварочных работ.

Изготовить солнечный коллектор своими руками поможет поэтапная инструкция:

  • Из металлических труб сваривают решетку для теплоносителя.
  • Если есть металлический лист абсорбера, к нему приваривают решетку из труб.
  • По чертежам раскраивают фанеру и монтируют корпус.
  • Если используют пластиковые трубы, их закрепляют с помощью клипс на основе и соединяют между собой фитингами.
  • Корпус и решетку с абсорбером покрывают черной краской.
  • Под листовой поглотитель прокладывают изоляцию или утепляют нагреватель с внешней стороны.
  • Для крепления стекла по периметру корпуса набивают раму из планок, в которых просверливают входные и выходные отверстия для труб.
  • Стеклянные части верхнего покрытия коллектора соединяют алюминиевыми уголками.
  • Проводят герметизацию силиконом.

Технология изготовления теплообменника заключается в утеплении бака-накопителя, организации входного и выходного отверстия для медного змеевика, по которому будет циркулировать теплоноситель. Устанавливают коллектор на опору из брусьев 50х50 мм, скрепленных металлическими уголками, так как вес конструкции даже без воды довольно внушительный.

Коллекторы из нетрадиционных материалов

Общая схема и руководство по изготовлению классического солнечного водонагревателя дает простор для самостоятельного моделирования конструкции при помощи подручных средств, сотового поликарбоната, пластикового шланга. Сделать самому небольшой коллектор можно из фреонового контура старого холодильника. Змеевик закрепляют в раме, заднюю стенку изолируют, а сверху накрывают стеклом.

Простейший нагреватель для бассейна на дачном участке можно сделать при помощи садового шланга, который скручивают спиралью и укладывают на пенопластовый изолятор. Стекло создает парниковый эффект и пластиковая труба быстро нагревается. Чтобы увеличить производительность системы, несколько спиралей соединяют последовательно между собой.

Собрать самому легкий и прочный солнечный коллектор из поликарбоната не составит труда, если купить:

  • сотовые листы поликарбоната 1000х2000 мм толщиной 4 мм – 2 шт (для теплоносителя и защитного покрытия);
  • пенопласт для изоляции задней стенки;
  • 2 м трубы ПВХ диаметром 32 мм – 2 шт;
  • заглушки и уголки с резьбой для труб – по 2 шт.

Изготовить водонагреватель из поликарбоната поможет инструкция:

1. Сделать чертежи и собрать опорную раму, следуя руководству по работе с древесиной.

2. С помощью дрели с дисковой насадкой в трубах необходимо сделать продольные пропилы по ширине листа поликарбоната.

3. Края поликарбоната обрабатывают наждачной бумагой и обезжиривают.

4. В разрезы вставляют пластины так, чтобы они не перекрывали просвет в трубе.

5. Стыки герметизируют термоклеем для пластика.

6. Окрашивают черной краской.

7. Подключают фитинги и проводят испытание.

Особенности склеивания труб ПВХ

Для получения качественного разреза лучше использовать труборез, оснащенный роликами. После разрезки с внутренней части трубы необходимо снять фаску, используя специальные фасочные резцы.

После измерения глубины тройников и уголков нужно на торец присоединяемой трубы установить метку и обработать праймером (чистящим средством) торцы труб и фитинги.

Благодаря плавному перемещению режущей части роликовый труборез позволяет избежать деформаций сечения и образования заусенцев по кромке при резке

Следующим шагом будет нанесение и распределение клея по наружной части трубы и внутренней части фитинга. Клей необходимо наносить кистью, при этом ее размер должен быть меньше диаметра труб. Остается вставить трубу в подготовленный тройник или уголок и провернуть на четверть оборота для равномерного распределения клея.

Нужно учесть, что работы по вклеиванию одного уголка или тройника должны быть выполнены не дольше, чем за 30 секунд. После фиксации необходимо удалить остатки клея.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Актуальность организации гелиосистемы

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

  • Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
  • Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
  • Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

Из медных трубок

Коллектор с медным змеевиком, оббитый изнутри листами из этого же материала чрезвычайно эффективный. Пожалуй, самый эффективных из найденных нами в сети. Трубки и полосы спаиваются специальным паяльником-автогеном на швах, стыках, поэтому медный абсорбер — это был самый трудоемкий этап, занявший 2 дня.

Медь почернили, поместив ее в ванну с персульфатом калия:

Корпус утеплили, на заднюю стенку прикрепили фольгу для отражения тепла. Все зазоры тщательно уплотнили:

Конструкцию перенесли на место, для этого ее обернули обычной пищевой пленкой, и только после транспортировки и подключения установили стекло:

Результат: в жарком южном климате под прямыми лучами медь раскалилась, вода нагрелась до кипения, были даже заметные следы плавления полимерных элементов конструкции. Целесообразно в душ с солнечным абсорбером такого типа подмешивать холодную жидкость, для чего предусмотреть отдельную бочку с ней или подачу от крана.

Вариант с двумя бочками

Что потребуется для гелиоколлектора (в данном примере площадь 1 кв. м):

  • гофрированная «пятнадцатая» труба;
  • вода будет поступать в цистерну на 160 л с утеплением пенофолом в 1 см.

Перепад между точкой забора и входа в коллектор — 2 м.

Точка сброса воды перенесена из верхней на нижнюю треть бака. Так теплый и холодный слой лучше перемешиваются. Достигается +45… +50° в солнечные дни, в пасмурные — +35° C.

Две бочки по 160 л обвязываются полипропиленовыми трубами — с ними легче работать, чем с металлопластиковыми. Система работает на термосифонном принципе, конвекции: горячая жидкость идет вверх, холодная вниз. Насос, соответственно топливо или электричество, не требуется, циркуляция происходит сама собой.

Сооружают раму из трубы для гелиоколлектора, наклон 45°, ориентация — строго на юг. Делают подставки для бочек.

Бочку для горячей воды можно оснастить ТЭНом, чтобы не остаться без воды в пасмурные дни. На дне этой емкости 3 выхода: 2 для магистрали от солнечного коллектора (теплую воду закачивает в бак, холодная возвращается в него). Третий вывод — для смесителя душа. Трубы, дополнительно утепленные, соединены американками, то есть их можно разъединить при потребности, не повредив элементы, простым откручиванием. А также так удобнее собирать систему прямо на месте.

От баков к смесителю проложены обычные садовые шланги, утепленные вспененным полиэтиленом, они зафиксированные на штуцерах обычными хомутами. Перед смесителем эти шланги объединяются: ставят шунт с шаровым краном. Этот элемент — для комфорта: если закончится теплая вода, на шунте можно открыть вентиль и уровень жидкости в цистернах выравнивается, а при ее подаче обе бочки заполняются одинаково, отпадает потребность в раздельном наполнении.

Кран после наполнения баков перекрывается. Дальше система функционирует так: холодная жидкость поступает в коллектор через его нижний патрубок, расширяется при нагреве в нем, поднимается и посредством верхнего патрубка идет к накопительной цистерне, а оттуда в душ

Важно, чтобы бочки были расположены на 0.5–1.5 м выше коллектора. Надо организовать забор воды из теплых верхних слоев, для чего заборный гофрированный шланг (можно взять от стиральной машины) снабжают поплавком из пенопласта

Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком. Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см.

Указанное выше утепление не особо эффективное, его можно применить на период подготовки более основательной отделки, состоящей из минваты 100 мм, пенопласта 5 см. Данный элемент чрезвычайно важен: бочка будет работать по принципу термоса, за сутки охладится всего на несколько градусов, что даст возможность использовать теплую жидкость ночью.

Как функционирует система: пример из реального опыта

Описанная выше система солнечного коллектора с душем отлично показала себя даже не в особо теплом, сравнительно с Югом, климате Подмосковья. С вечера баки наполняются 120–130 литрами. Солнце начинает нагревать их и гелиоколлектор в 8:30 или раньше. В нашем случае до этого времени падала тень от дома. К 18:00 лучи начинают ложиться по касательной – КПД снижается.

Итог: 120 л, заливаемых из колодца с t° +8 при t° воздуха в +22…+24, к 15:00 прогреваются до +45° C. К 17:00 — до +52° C. В облачные дни при t° среды 18–20° C достигается +35° C. Нагрева вполне хватает для хорошо теплого душа. Надо учесть, что утепление можно улучшить. За 5 мес. экономия на счете за электроэнергию достигает 3500 руб.

Преобразование энергии солнца в электричество

Солнечная энергетика развивается в двух направлениях, полупроводниковые преобразователи генерируют электрический ток из дневного света. Гелиосистема работает благодаря фотоэлементам, которые состоят из двух кремниевых пластин с разной проводимостью. В одной наблюдается избыток отрицательных частиц, в другой – недостаток. Под воздействием света между катодом и анодом начинается перемещение электронов и возникает ток. Современная технология позволяет выпускать моно- и поликристаллические кремниевые пластины, первые имеют более длительный срок эксплуатации и высокий КПД, вторые – низкую стоимость.

Производительность отдельного фотоэлемента имеет небольшое значение, поэтому из них набирают солнечные батареи. Простейший генератор энергии света – последовательная цепочка полупроводниковых пластин с суммарным напряжением. Распространенные фотоэлементы имеют параметры 3,6 А и 0,5 В. Стандартную конструкцию можно собрать из 36 таких пластин, которые будут генерировать ток 18 В, что соответствует примерно 60 Вт. Для увеличения силы тока несколько солнечных панелей соединяют параллельно, при этом возрастает мощность системы, а напряжение остается неизменным.

Фотоэлементы работают, как генераторы энергии в светлое время суток, при затемнении они превращаются в токоприемники, могут перегреться и выйти из строя. Чтобы защитить гелиоустановку от дневных потерь и разрядки аккумулятора ночью, к каждой панели последовательно подключают полупроводниковый диод.

Накапливают энергию, которую производят фотоэлементы, в аккумуляторах с меньшим напряжением. Так как солнечные батареи работают с перерывами при затемнении, то их подключают к емкости через контроллер. Он обеспечивает защиту от перезарядки аккумулятора и переключает систему на резистор. Для использования солнечного света в бытовой электрической сети в схему устанавливают инвертор, который преобразует постоянный ток в переменный.

Собрать солнечные батареи своими руками можно из готовых фотоэлементов и самодельной рамы:

1. Мощность системы определяют по предполагаемым нагрузкам, затем подсчитывают необходимое количество пластин и площадь, которую они будут занимать.

2. Дно неглубокого корпуса для размещения фотоэлементов выполняют из фанеры. В бортиках необходимо сделать отверстия для проветривания и выравнивания внутреннего давления.

3. Как подложку под пластины используют ДСП, а для защиты от атмосферных осадков применяют оргстекло, которое выдержит удары града.

4. Фотоэлементы выкладывают лицевой стороной на подложку так, чтобы между ними оставался зазор в 5 мм.

5. Соединительные проводники одной пластины размещают над точками пайки на тыльной стороне другой. Используют маломощный паяльник, припой и флюс.

6. Цепочки фотоэлементов скрепляют последовательно с помощью медной проволоки или специальной шины.

7. Панели переворачивают и вместе с подложкой устанавливают в корпус. Присоединяют диоды и выводят провода через отверстие в дне для подключения к аккумулятору.

8. Накрывают раму оргстеклом, герметизируют стыки силиконом. Производят контрольное испытание батареи.

https://youtube.com/watch?v=oIQEh6UO104

Тип системыРазмер, ммМатериал поглотителяЦена, рублиПроизводитель
Плоский коллектор для сезонного подогрева воды:
Сокол Эффект-А2000х1000алюминий16800ОАО «ВПК НПО машиностроения»
Сокол Эффект-Ммедь19400
Светогрей стандарт 21980х92018680ООО «Эксморк»
ЯSolar2065х110019700ООО «Новый полюс»
Вакуумный всесезонный для ГВС и отопления:
30 трубок с рамой2370х1430медь49900SGVA (Китай)
SUNRAIN ES-R1 (30 шт)2420х201039800 ООО «Корса»

SCH-30

2400х190061700ANDI Grupp (Китай)
Батарея для производства электроэнергии:
CHN150-36M элементов 36, 150 Вт, 12 В1480х670кремний монокристалл14780

Chinaland Solar Energy (Китай)

Exmork ФСМ-250М элементов 72, 250 Вт, 24В1640х92017750Sunny Energy Science and Technology (Китай)
Exmork ФСМ-300П элементов 72, 300 Вт, 24В1956х992кремний поликристалл19260

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.

Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.

Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии можно в форме, расположенной ниже.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
