Солнечный коллектор из пластиковых бутылок: пошаговое руководство по сборке гелио-прибора

Полезные советы

Установка коллектора под прямым углом к солнечным лучам дает больший КПД. В течение года, угол наклона коллектора меняется, в зависимости, от интенсивности солнечного освещения:

  • летом, величина угла соответствует географической широте местности плюс 15°;
  • в зимнее время — минус 15°;
  • весной и осенью, устанавливают, почти, вертикально.

Для правильной результативной работы коллекторов к ним подключают механизм слежения за солнцем, который управляется двигателями.

Чем больше вес конструкции, тем мощнее выбирают двигатель.

Солнечная концентрированная энергия, находящаяся в зоне фокуса, может вызвать серьезные ожоги или стать причиной возгорания предметов.

Для этого, достаточно, подержать деревянный предмет в точке фокуса 30 сек.

В целях безопасности, при проведении работ, обязательно, используются защитные средства: солнечные очки, сварочная маска, брезентовые перчатки.

Для изготовления солнечных коллекторов народные умельцы используют старые оконные рамы, холодильники, электрические бойлеры и другие подручные предметы и материалы.

Изготовление солнечных коллекторов под силу каждому, требуется лишь знание законов физики и навыки работы с несложными инструментами.

Что такое солнечный коллектор и как его изготовить своими руками, наглядно показано в предлагаемом видео.

Солнечный коллектор из пластиковых бутылок.

Для изготовления солнечного водонагревателя понадобятся следующие материалы:

  • Пластиковые бутылки одинакового размера (количество зависит от размеров будущего коллектора).
  • Тетрапаки (пакеты от соков или молока с фольгированным слоем).
  • Пластиковая труба под горячую воду сечением 1/2 (наружный диаметр ПВХ трубы – 20 мм).
  • Тройники, повороты, краны под 1/2 мм трубу.
  • Ёмкость для воды (бак или бочка).
  • Поплавковый клапан.
  • Кусок утеплителя для бака (минеральная вата).
  • Чёрная краска.

Вот практически все материалы который вам понадобятся чтобы сделать самодельный солнечный коллектор.

Приступим к изготовлению солнечного нагревателя.

Подготовим пластиковые бутылки, снимаем этикетки и срезаем донышко, сделать это можно с помощью простого приспособления из картона. Отрезаем полоску картона шириной 30 см, скручиваем его в цилиндр, фиксируем на клей, приспособление готово. Одеваем цилиндр на бутылку и срезаем по краю канцелярским ножом.

Количество бутылок зависит от размеров коллектора, чем больше его площадь, тем эффективней будет происходить нагрев воды.

Тетрапакеты нам понадобятся для изготовления адсорберов солнечной энергии, на рисунке показано как из них вырезать заготовки.

Из ПВХ труб наружным диаметром 20 мм и тройников, собираем верхнюю часть теплообменника.

Используем трубы только для горячего водоснабжения.

Чтобы увеличить поглощение солнечной энергии, красим трубы и вставки адсорберы чёрной краской, красить нужно отдельно трубы и адсорберы.

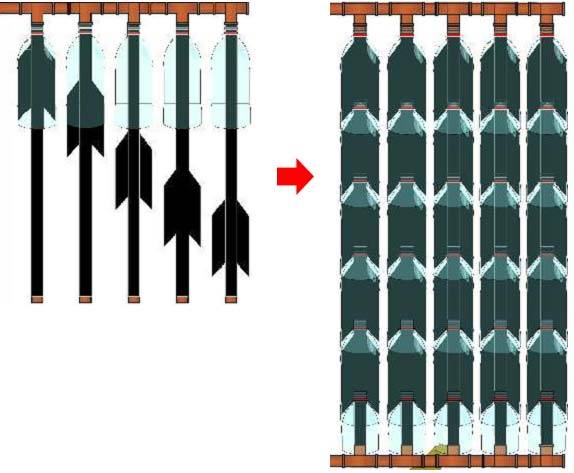

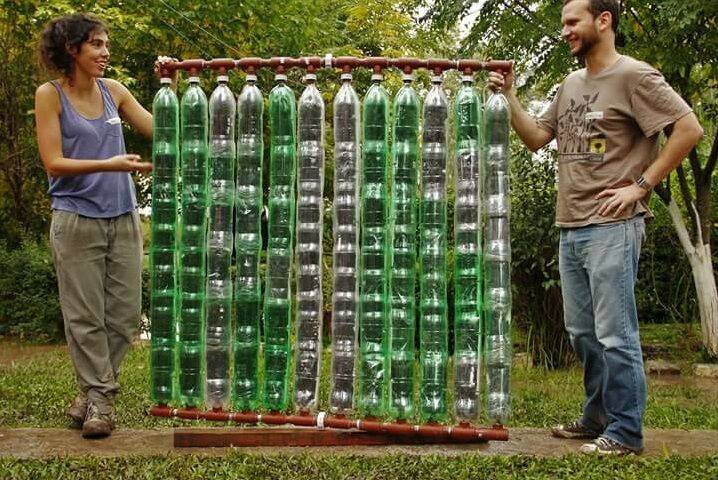

Процесс сборки теплообменника следующий:

Одеваем на трубу теплообменника сначала пластиковую бутылку горлышком к верху, затем нанизываем остриём к верху заготовку адсорбера.

Все пластины адсорберов должны быть расположены в одной плоскости.

Затем обратно одеваем следующую бутылку и адсорбер, на каждый сегмент теплообменника понадобится около 5 бутылок.

Собираем нижнюю часть теплообменника, закрываем нижние части бутылок отрезанными донышками, используем герметик, соединяем трубы тройниками.

Теперь наш солнечный коллектор нужно подсоединить к накопительной ёмкости, чтобы обеспечить естественную циркуляцию воды в системе нужно установить бак с водой немного выше коллектора – 0.3 – 0.5 м.

На рисунке показана схема подключения солнечного коллектора к накопительной ёмкости и водопроводу.

Бак подключаем к водопроводу через клапан с поплавком, принцип его работы такой же как в сливном бачке, когда уровень воды в баке падает, поплавок опускается и открывает кран холодной воды водопровода. Когда бак наполнится, поплавок поднимется и рычагом зароет клапан подачи воды в бак.

Подачу воды из водопровода в бак можно реализовать через турбулентный редуктор, это трубка, с отверстиями, которая обеспечит равномерную подачу холодной воды в бак, не перемешивая теплую воду в верхних слоях с холодной в нижних.

В верхнюю часть бака врезаем вентиль подачи подогретой воды к потребителям, на пример к душу и кухонной мойке.

Коллектор устанавливаем под углом 45 градусов от горизонтальной поверхности и поворачиваем его в наиболее солнечную сторону.

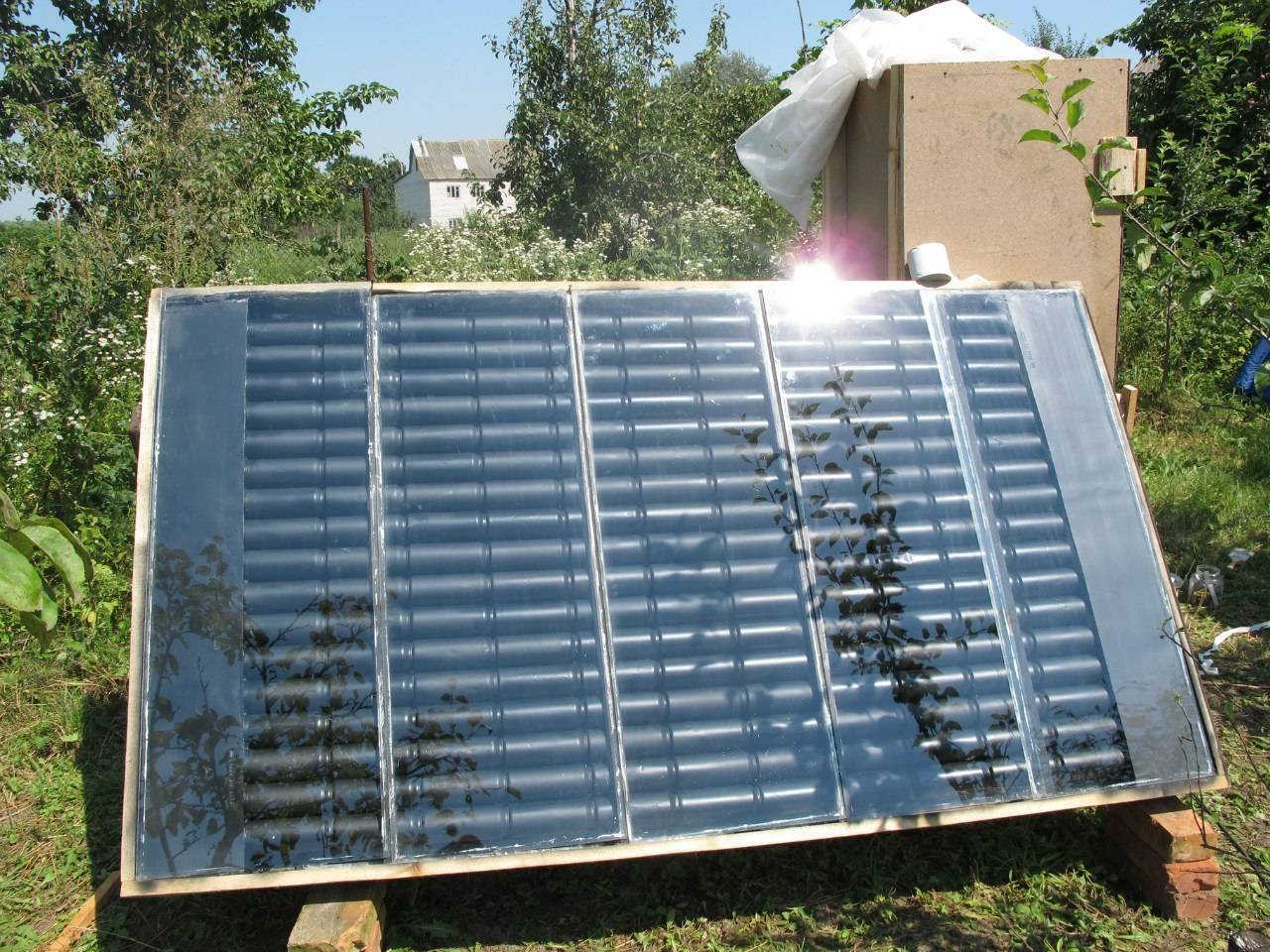

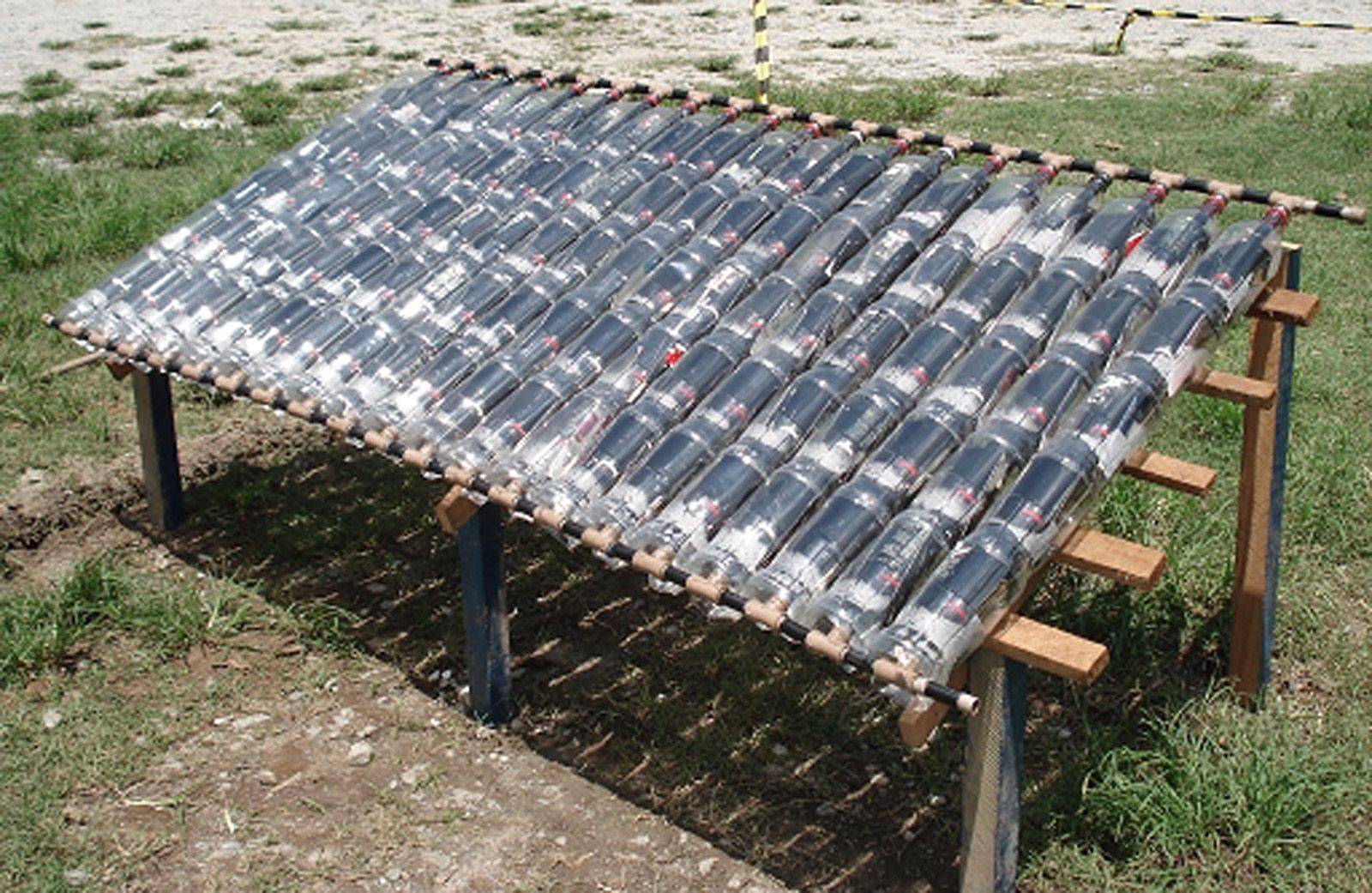

Пример установки системы показан на этих фото.

Чтобы подогретая вода в баке после захода солнца вечером быстро не остывала, бак нужно обернуть теплоизоляционным материалом, например — минеральной ватой. Поскольку минеральная вата сама по себе поглощает влагу, то её нужно полностью обернуть в гидроизоляционный материал.

Принцип работы самодельного солнечного коллектора предельно прост. Солнечные лучи попадают на адсорберы коллектора и нагревают их, адсорберы в свою очередь передают тепловую энергию воде. При этом пластины адсорберов не охлаждаются холодными потоками воздуха, так как находятся в пластиковых бутылках. Нагретая вода поднимается по трубам в верхнюю часть бака, вытесняя холодную обратно в коллектор.

Самодельный солнечный коллектор можно изготовить своими руками практически из мусора, затраты только пойдут на покупку ПВХ труб, тройников, кранов и герметика, остальные материалы — пластиковые бутылки, тетрапакеты и прочий материал, можно просто накопить, не выбрасывая ёмкости от выпитых соков, минеральной воды, молока и пр.

Рекомендую посмотреть видео где показан солнечный водонагреватель в работе.

Такая самоделка пригодится в первую очередь для жителей сельской местности и дачников, солнечный коллектор из бутылок обеспечит потребности в теплой воде, при этом не затрачивая на нагрев воды ни копейки!

Изготовления прибора из профнастила

Это еще более простая конструкция солнечного коллектора. Вы соорудите ее гораздо быстрее.

Первый этап. Сначала сделайте деревянный короб так же, как в предыдущем варианте. Далее по периметру тыльной стенки проложите брус (приблизительно 4х4 см), а на дно уложите минеральную вату.

Второй этап. Проделайте выходное отверстие в дне.

Третий этап. Уложите на брус профнастил и перекрасьте последний в черный цвет. Разумеется, если изначально он был другого цвета.

Четвертый этап. Сделайте перфорацию по всей площади профнастила для притока воздуха.

Пятый этап. При желании можете остеклить всю конструкцию поликарбонатом – это повысит температуру нагрева абсорбера. Но не забывайте о том, что нужно предусмотреть еще и выходное отверстие для притока воздуха извне.

Какие материалы потребуются вам, чтобы изготовить самодельный абсорбер

Обычному обывателю кажется, что самостоятельно изготовить абсорбер на солнечной энергии для отопления своего дома, проведя собственноручное изготовление каждой детали, составляющей устройство, невероятно сложная задача. Однако, для того чтобы сделать подобный абсорбер, который будет выступать как устройство для нагрева воды в системе отопления дома, не нужно приобретение или поиск каких-то экзотических материалов. Вам не придется объездить уйму магазинов в поисках нужного шланга, разыскивая вакуумные трубки. Не переживайте – это все домыслы лентяев и людей, боящихся взяться за дело. Главное, взвешенно подойти к решению проблемы, правильно все спланировать, нарисовать схему и подобрать необходимые материалы.

Самодельный плоский воздушный абсорбер с нанесенным селективным покрытием можно изготовить из обычных материалов и компонентов ПНД. Вакуумные трубы из поликарбоната и другие детали можно приобрести по небольшим ценам в любом хозяйственном магазине или супермаркете. Схема для сборки довольно простая, в целях обучения можно просмотреть видео во всемирной сети (таких видео там более чем достаточно). На самом деле в глобальной сети можно найти много специализированной литературы по данной проблеме. Если вы решили сделать задуманную работу на качественно высоком уровне, прочтение определенного количества литературы не станет лишним.

Основная трудность в процессе сборки состоит в том, как именно сделать змеевик (это трубка в извилистой форме, по которой циркулирует жидкость, осуществляя накопление энергии). Здесь есть несколько вариантов исходя из которых, будет составлена схема сборки

Самый простой вариант собрать абсорбер на основе готового змеевика (можно попробовать поискать что ни будь, подходящее для этих целей, важно, чтобы он был вакуумный). Как вариант, может подойти система циркуляции, расположенная на задней стенке холодильника

Второй вариант – это подобрать нужные вакуумные трубки, два-три шланга, пару пластиковых бутылок воды (из них собирается теплоноситель). Для большей уверенности еще раз просмотрите обучающее видео. Трубки для нагрева воды лучше использовать медные. Далее вам потребуется заняться пайкой непосредственно змеевика.

Второй очень значимый элемент, который входит в абсорбер – это верхняя сторона из прозрачного поликарбоната. В условиях промышленного производства покрытие из поликарбоната не используется, лицевое покрытие отливают из закаленного стеклянного сплава. Однако в нашем случае рассматривается самодельный воздушный коллектор, тепловая схема и требуемая эффективность которого допускает использование поликарбоната, так как собирать устройство мы будем из подручных недорогих материалов. Стоит отметить, что существуют схемы сборки где применяют материалы начиная от пивных банок, и заканчивая применением пластиковых бутылок.

Виды коллекторов

Солнечные коллекторные установки бывают панельные, которые называют из-за их формы плоскими, и вакуумные, по—другому трубчатые. Панельные коллекторы из поликарбоната стоят намного дешевле, но если их изготовить своими руками, то они могут стать еще более доступными. Но, панельные конструкции предназначены для использования только в летнее время для обогрева воды, и их использование в зимний период полностью исключается.

На изготовление вакуумных моделей нужно намного больше средств, но вложенные деньги вскоре окупятся, поскольку использовать их можно на протяжении всего года. Кроме того, вакуумные установки производительнее от панельных аналогов больше, чем в два раза именно поэтому даже при минусовых показателях температуры они могут нагревать воду внутри систем.

Порядок изготовления солнечного коллектора

После подготовки верхней трубы и присоединения к ней вертикальных труб можно приступать к подготовке пластиковых бутылок. В представленной модели солнечного коллектора имеется 4 вертикальных трубы длиной 105 см, на такой длине трубы можно разместить 5 пластиковых бутылок. То есть для сборки коллектора потребуется 20 пластиковых идентичных бутылок.

С каждой бутылки нужно удалить дно. Для этого следует изготовить простой шаблон из свернутого в трубку отрезка картона длиной 30 см. Пользуясь шаблоном и канцелярским ножом, удаляем дно на бутылках. После подготовки бутылок можно приступать к изготовлению абсорбера, который будет поглощать солнечную энергию.

В роли абсорбера используем использованные тетрапаки из-под сока или молока. Их необходимо разрезать, тщательно вымыть и просушить. Для улучшения их поглотительной способности следует нанести черную матовую краску. Проще всего это сделать, используя краску из баллончика путем аэрозольного распыления.

После подготовки бутылок и тетрапаков можно приступать к сборке гелиоприбора. Сначала на вертикальную трубку нужно нанизать пластиковую бутылку горлышком вперед и вставить в нее тетрапак. Подобным образом нанизываются все бутылки на вертикальные трубки, которые затем необходимо соединить с тройниками и уголками нижней трубы, аналогичной верхней.

Для придания жесткости изготовленному солнечному коллектору необходимо изготовить для него опору.

Можно как в первом случае поместить коллектор в деревянный короб, но утеплять его уже нет необходимости. Так как каждая из пластиковых бутылок представляет собой своего рода небольшой утепленный резервуар, который, разогреваясь изнутри, передает тепло воде, циркулирующей по трубкам.

Порядок действий

Давайте рассмотрим, как сделать простой коллектор своими руками.

Подготовка

Для начала проведите замеры и определите, какую площадь вы можете отвести под устройство. Если крыша сделана из поликарбоната, стекла или подобных относительно непрочных материалов, коллектор не стоит делать слишком большим.

Весьма удобна конструкция, выполненная из двух пластин примерно 2,1х1 м. Один лист непосредственно нагревает жидкость, второй играет роль защитного покрытия. Поликарбонат должен быть только сотовым, желательно черным.

Рекомендованная толщина листа – 4 мм. Суммарная площадь сечения каналов при этом получается 35 см² на погонный метр, что примерно равно сечению трубы 6–7 см диаметром. Таким образом, 1 м² листа будет вмещать до 4 л воды. Лист толщиной 10 мм поместит до 10 л на 1 м².


Перед началом постройки солнечного коллектора следует составить подробную схему всей конструкции

Помимо поликарбоната, потребуются такие материалы:

  • две канализационные трубы ПВХ длиной 2 м и диаметром 32 мм;
  • 2 заглушки для труб;
  • 2 гибких шланга с резьбовым соединением;
  • 2 полипропиленовых уголка-фиттинга с металлической резьбой;
  • лист пенопласта для утепления;
  • оцинкованные профили из гипсокартона и поперечные рейки для рамы;
  • силиконовый герметик.

Полипропиленовые уголки должны плотно входить в трубы, поэтому их лучше приобретать вместе.


Трубы их полипропилена в солнечном коллекторе скрепляются с помощью полипропиленовых уголков

Ширина профилей должна соответствовать суммарной толщине листов поликарбоната и пенопласта.

Также вам потребуется устройство для разрезания труб – болгарка или дрель с насадкой в виде пилы.

Если вам не удалось приобрести черные листы, потребуется соответствующая краска. Поликарбонат можно окрашивать нитроэмалью, акриловыми красками на основе воды или аэрозолями для пластика.

Сборка каркаса

Сборку коллектора проводят следующим образом:

Зажмите трубы струбцинами и сделайте на них разрезы, соответствующие длине будущего коллектора. Не задевайте края: начало и конец трубы должны оставаться целыми для подключения к системе.

Обработайте наждаком те участки поликарбоната, которые будут контактировать с трубой, – герметик лучше держится за шероховатую поверхность.
Вложите края листа в разрезы. Ячейки должны располагаться перпендикулярно трубе, чтобы в них заходила вода. Если пропил оказался слишком тесным, расширьте его. Также можно канцелярским ножом довести разрез до края трубы, после чего, двигаясь сбоку, постепенно загнать лист.
Загляните в трубу. Поликарбонат должен заходить внутрь не более чем на ¼ диаметра, иначе это ухудшит циркуляцию воды. По необходимости откорректируйте положение листа.
Обезжирьте место стыка и загерметизируйте его. Чтобы коллектор не протек, пройдите по разрезу 3–4 раза: в первый раз постарайтесь загнать герметик внутрь стыка, затем сформируйте наружный шов

Особое внимание уделите торцам. Новый слой герметика наносите после высыхания предыдущего

Если вы разрезали трубу до края, не забудьте тщательно обработать этот участок.
Если вы приобрели прозрачный поликарбонат, покрасьте его черной краской и оставьте на просушку.

Вложите в края труб уголки с резьбой и загерметизируйте место стыка. Противоположные края закройте заглушками.
При помощи шлангов и фитингов подключите коллектор к полному баку с водой. Тщательно проверьте все швы. Обнаруженные протечки загерметизируйте.
Сделайте из профилей раму с поперечными рейками. Уложите внутрь пенопласт и закрепите его шурупами. На него поместите коллектор. Вырежьте в профиле отверстия для шлангов и подключите их к уголкам. Закройте конструкцию защитным листом. Его прикрепляют к раме уголками и саморезами.
Подключите коллектор к накопительному баку для горячей воды и насосу для холодной.

Хотя использовать такой коллектор можно только летом, он все равно значительно сократит расходы на обогрев воды.

Полезные публикации:

Установка теплиц из поликарбоната на брусья по пошаговой инструкции

Как сделать надежную крышу из поликарбоната самостоятельно

Легкий и прочный навес из поликарбоната для мангала своими руками

Как выполняется обрешетка под поликарбонат для навесов и кровли

Как самостоятельно соорудить компактный курятник из поликарбоната

Как сделать навес для автомобиля из поликарбоната: пошаговая инструкция

Как сделать летний душ с туалетом: нюансы строительства

Чтобы сэкономить место на участке, а также время и материалы, многие хотят построить летний душ совместно с туалетом. В этом есть определенные плюсы — строительство ведется быстро, по бюджету выгодно, помещения расположены компактно и удобно, но нужно учитывать некоторые нюансы.

Первое — устройство канализации. Совмещать септик для туалета со сливом воды из душа не рекомендуется. Емкость быстро заполнится, и откачивать стоки придется гораздо чаще. Поэтому должно быть разделение: септик для туалета, дренажная яма для душа.

Второе — запах. Чтобы избавиться от него, перегородки делаются максимально герметичными, а в каждом помещении организуется своя вентиляция. Можно сблокировать душ и туалет с хозблоком для хранения инвентаря, расположив его в центре комплекса.

Третье — стоки могут представлять опасность для колодцев с питьевой водой. Поэтому нормы устанавливают минимальное расстояние между объектами в 20 м, а до жилого дома 10-12 м.

Самые простые варианты гелиоколлекторов для летнего душа

Элементарность самых непритязательных вариантов солнечных коллекторов не означает их неэффективность. Несмотря на порой хлипкую не привлекательную конструкцию, часто собранную из хлама, они свои функции выполняют.

Рекомендации:

  • абсорбер желательно поместить в герметичный корпус, как минимум обернуть полиэтиленом;
  • передняя крышка должна быть прозрачной, а если она является частью абсорбера, то можно применять темный или матовый материал, рекомендованный и для других частей;
  • задняя стенка должна обрабатываться особо — на нее ставят черный материал или фольгу отражающие свет, сохраняющие тепло внутри;
  • лучший материал для змеевика, корпуса, деталей — металл. На солнце он будет не просто нагреваться, а раскаляться.

Впрочем, даже если не придерживаться некоторых указанных выше советов, коллектор будет выполнять свои функции. Рассмотрим яркие примеры.

Простой резиновый шланг, полипропиленовые трубы в герметичном корпусе:

Выше на последнем фото отличное решение — черное ограниченное пространство создает эффект духовки, змеевик толстый, его стенки тонкие, нагревается быстро.

Из ПЭТ бутылок, бутылей

Элементарный способ — гелиоколлекторы из пластиковых бутылок. Конечно же, их крайне рекомендовано выкрасить в черный цвет, подойдет даже обычный баллончик с краской. В одном из вариантов бутылки используются как кожух для труб змеевика.

Схема системы с ПЭТ бутылками:

Тут пластиковые бутылки с черным уплотнителем выступают кожухом для змеевика:

Способы подключения конструкции

Распространенный, не сложный способ — это использование коллектора для нагрева воды, методом естественной циркуляции. Он подходит для летнего душа и горячего водоснабжения в доме.

Для естественной циркуляции, коллектор устанавливают на расстоянии не более 1 м от бака и ниже на 70-80 см.

Используемые трубы между баком и коллектором подбирают достаточного диаметра, не менее ¾ дюйма. Для летнего душа бак устанавливается на улице, для горячего водоснабжения помещений или бытовых нужд (про подключение стиральной машины к водопроводу своими руками прочитайте здесь) — в доме.

Чтобы сохранить температуру горячей воды в баке, его утепляют материалом толщиной не менее 10 см.

Подключение по принципу естественной циркуляции.

Циркуляционный насос используется для создания принудительной циркуляции, если нет возможности установить бак на нужном расстоянии и высоте.

В зимний период воду из бака сливают, поскольку, замерзшая вода повреждает трубы.

Чтобы обеспечить нагрев воды для зимнего варианта подключения концентратора, в теплообменник заливается специальная жидкость — антифриз (незамерзающая жидкость).

Модель бака для этого способа выбирают утепленную с установленным внутри медным змеевиком (косвенный нагрев).

При такой схеме, змеевик нагревает воду, а циркуляция жидкости проходит между коллектором и змеевиком, расположенном в баке.

В данном случае, желательно, использовать принудительную циркуляцию, с установкой циркуляционного насоса. К контуру потребуется обязательное подключение расширительного бака.

Принцип работы и конструкционные особенности

Современные гелиосистемы – один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.

Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.

Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы.  Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.

В этой статье мы рассмотрим второй вариант – коллекторную гелиосистему.

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.

Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.

В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Как сделать работу своими руками

Как мы уже писали, изготовить СВ можно из разных материалов и разными способами.

Из конденсатора холодильника

Он является готовым абсорбером — поглотителем пара. Однако изготовить теплообменник можно еще из таких материалов:

  • медных трубок;
  • шлангов;
  • полимерных, алюминиевых труб;
  • пластиковых бутылок.

Остановимся на конденсаторе. Для изготовления батареи вам понадобится:

  • Деревянные планки или брусья. Нужно сделать корпус, в который поместится конденсатор.
  • Стекло.
  • Светоотражающий материал (фольга).
  • Подкладка из резины, размерами больше, чем змеевик.
  • Трубопровод.
  • Герметик.
  • Теплоизоляция.

Снимите решетку с задней стенки старого холодильника. Ее следует хорошо почистить и помыть, поскольку внутри находился хладагент. Из деревянных брусков выполните каркас. Подкладкой послужит резина. Поверх уложите теплоизоляцию и лист светоотражающего материала. Все щели тщательно герметизируйте.

Теперь установите конденсатор и закрепите его на месте. Сверху — лист из стекла. Закрепить конструкцию можно скотчем. Для подвода воды организуйте отверстия. Сверху и снизу стекла можно закрутить саморезы или шурупы, поскольку нагреватель будет устанавливаться с наклоном.

Подведите воду и опробуйте изделие.

Нагреватель из труб

Это простая схема позволяет быстро нагревать воду. Благодаря легкости соединения площадь установки может быть любых размеров. Их можно использовать для отопления и хозяйственных нужд.

  • Трубы из поликарбоната, полиэтилена, полипропилена, металлопластика.
  • Брус для рамы (габариты в зависимости от площади установки).
  • Лист фанеры.
  • Уголки.
  • Переходник.
  • Тройник.
  • Впускной и обратный клапан.
  • Сливной кран.
  • Лист металла.
  • Профили из алюминия.
  • Доска.
  • Стекло.
  • Песок.
  • Гидроизоляция.
  • Основа.
  • Определитесь с местом установки — оно должно быть самым солнечным.
  • С помощью песка и грунта уплотните почву. В качестве основы можно использовать тротуарную плитку.
  • Используя брус и уголки, соберите каркас. Заднюю часть укрепите брусом, продольно закрепив его на основу. К передней части прикрепите фанеру. Закончите корпус креплением досок с отверстиями для стекла.
  • На корпусе установите стекло.
  • Сверху закрепите листы из металла. Покрасьте поверхности черной краской.
  • Организуйте крепления для труб и установите их на расстоянии 40 мм друг от друга. Соберите конструкцию с помощью уголков и штуцеров.
  • Проделайте два отверстия для подвода воды, установите тройники и выполните подключение. Проверьте систему на герметичность.

Всесезонная конструкция

Этот способ наиболее сложный технически. Однако он позволяет эксплуатировать нагреватель и летом, и зимой. В качестве теплоносителя используются трубки с разряженной средой.

Жидкость должна циркулировать сверху вниз:

  • Соорудите металлический каркас необходимой площади. Можно сразу закрепить его на крыше анкерными болтами.
  • Подключите водовод и установите термодатчик.
  • Монтируйте нагреватель: трубу из меди оберните листом алюминия. Конструкцию вставьте в стеклянную трубу. Снизу установите чашку для фиксации и пыльник.
  • Металлическую часть трубы установите в конденсатор из латуни.
  • Организуйте монтажный блок и подключите к нему электричество. Рядом с термодатчиком монтируйте воздухоотвод.
  • Выставите нужные параметры и протестируйте конструкцию.

Из шланга

Это самый простой и экономичный способ для организации солнечного бойлера, согласно отзывам пользователей. В качестве основы возьмите каркас в форме пирамиды либо изготовьте его из труб с помощью сварки. На каркасе выложите кругами шланг. Чтобы он держался, поставьте пластиковые хомуты или клипсы. Жидкость должна двигаться в такой системе под давлением. Сверху укройте конструкцию пленкой.

Преимущества установки СВ:

  • Эффективная работа при полной нагрузке.
  • Полная готовность к эксплуатации.
  • Быстрая окупаемость затрат на материалы.
  • Экономия электроэнергии.

Можно использовать классический прием для изготовления бойлера — черные бочки из пластика. Установить их можно над душем или в другом удобном месте.

  • Нужно точно рассчитать нагрузку на изделие, которая должна равняться ежедневному потреблению.
  • Если вы изготавливаете прибор из баков, предусматривайте дополнительную термоизоляцию.
  • Трубы, которые ведут в бак, должны быть не слишком длинные, чтобы вода быстрее поступала в бак и не успевала остыть.

Изготовление солнечного нагревателя еще раз подтверждает — в мире есть энергия, за которую не нужно платить. Экономьте на топливе и сохраняйте окружающую среду.

Конструктивные особенности и принцип действия

Основным элементом стандартного варианта солнечного коллектора является адсорбер в виде медной пластины с трубкой. Пластина быстро разогревается под действием солнечных лучей, передавая тепло трубке и находящейся в ней жидкости. Благодаря свободной или принудительной циркуляции полученное тепло далее транспортируется по всей системе.

Для повышения эффективности работы адсорбера следует наделить его необходимыми физическими свойствами. Прежде всего, необходимо повысить поглотительную способность адсорбера и свести к минимуму отражение солнечных лучей. Самым простым решением будет нанесение на адсорбер черной краски.

Чтобы повысить эффективность работы адсорбера, его нужно накрыть прозрачным стеклом. Обычное стекло отражает часть солнечных лучей.

Лучше всего использовать специальное стекло с низким содержанием в своем составе железа либо применять антибликовое покрытие. Чтобы избежать загрязнения стекла, корпус солнечного коллектора следует сделать герметичным.

Невзирая на массу способов улучшения работы и наращивания производительности солнечного коллектора, все же из-за несовершенства конструкции данный показатель далек от идеального. Учитывая принцип работы гелиоколлектора и методы повышения его эффективности, попробуем создать примитивную и недорогую модель из подручных материалов.
