Способы бурения скважин: технологические принципы и особенности основных методов

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

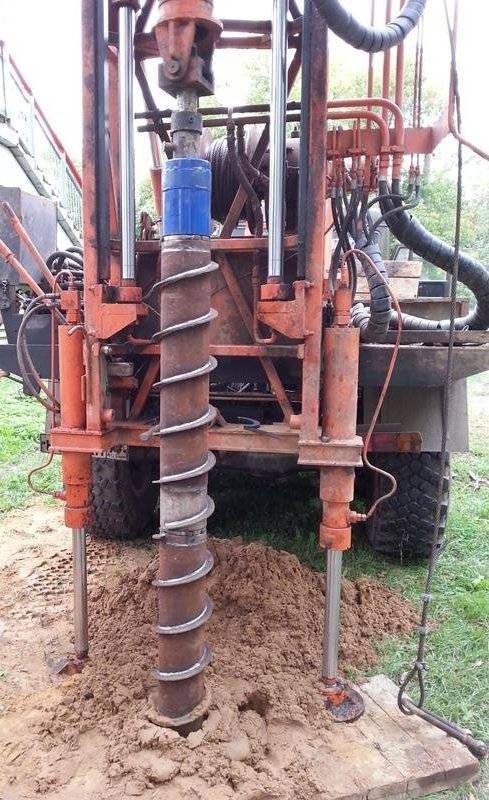

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Ударно-канатное бурение

Отличие бурения желонкой (другое название – ударно-канатный метод) от шнекового и роторного бурения заключается в том, что при работе отсутствует вращательное движение. Данное оборудование для ручного бурения скважин – это длинный и узкий кусок трубы, оснащенный клапаном и заточенный в нижней части.

Самодельная скважина на воду в данном случае создается так:

• Перед тем, как сделать скважину под воду, в почве нужно сделать небольшое отверстие при помощи ручного бура, чтобы легче было работать дальше;
• Над отверстием устанавливается тренога с блоком;
• Поверх блока укладывается трос, к которому подвешена желонка;
• Желонка бросается в шахту с высоты около 2 м над уровнем земли;
• При ударе о грунт заостренный рабочий край инструмента разрыхляет породу, и она захватывается клапаном желонки, не позволяющему грунту выпадать;
• Операция с бросанием повторяется несколько раз, чтобы в инструмент попало побольше грунта;
• Желонка извлекается на поверхность и очищается от породы;
• Указанные выше операции повторяются до тех пор, пока инструмент не дойдет до водоносного слоя;
• После этого нужно пробурить шахту до следующего слоя;
• По мере углубления ствола нужно защищать его обсадной колонной, наращивая ее до тех пор, пока скважина не будет готова.

Само по себе отсутствие воды в шахте позволяет добиться более высокой прочности стенок. Кроме того, при данном методе очень легко определить, дошел ли инструмент до слоя воды. При использовании «мокрых» методов бурения неопытные мастера очень часто промахиваются и продолжают углублять шахту, хотя водоносный слой уже обнаружен.

Помимо всего прочего, ударно-канатное бурение дает возможность обустраивать бесфильтровые скважины. В пространстве под обсадной колонной в песке вымывается небольшая полость, в которой вода отстаивается. Обсадная труба после этого немного поднимается. Особенностью создания бесфильтровых скважин является необходимость использования забивного стакана.

Забивной стакан – это инструмент, очень похожий на желонку, но, в отличие от нее, стакан не оснащается клапаном. Отсутствие клапана обусловлено отличной способностью инструмента проходить через вязкие пластичные грунты (например, суглинки). Стакан падает в шахту и заполняется породой, которая удерживается самостоятельно. Через длинные щели в стенках стакана его можно очистить, используя арматуру или подобный инструмент.

Для реализации ударно-канатного способа бурения можно использовать оба инструмента – желонку и стакан. Комбинируя инструменты и применяя каждый из них для «своего» грунта, можно добиться наибольшей эффективности работы, существенно ускоряя прохождение разных слоев почвы.

Впрочем, если говорить о скорости работы, то здесь ударно-канатный метод занимает последнее место – на бурение скважины в одиночку может потребоваться один-два месяца. Конечно, все операции достаточно просты и понятны, но времени на их выполнение уходит слишком много, что нередко отпугивает начинающих мастеров, интересующихся, как сделать скважину в домашних условиях.

При помощи желонки можно сделать скважину глубиной около 40 метров. Это значение не предельное – глубину вполне можно увеличивать даже до 100 метров, и инструмент сможет выполнять необходимую работу. Впрочем, перед тем, как самому сделать скважину, необходимо запастись разными инструментами, поскольку состав грунта по мере роста глубины шахты гарантированно изменится.

Выбор места

В толще грунта находится несколько водоносных слоев, отличающихся глубиной и чистотой, разделяющихся между собой подстилками:

• песка;
• глины;
• известняка.

Наиболее близкий слой к поверхности земли – верховодка, которая пополняется осадками и находится на глубине до десяти метров. Верховодка может быть пригодной для потребления только в случае постоянного контроля ее качественного состава, в любом случае всегда требуется ее кипячение и фильтрование.

Ручное бурение скважин на воду проводится в межпластовые воды – безнапорные и напорные. Последние находятся несколько глубже.

Артезианскую скважину пробурить самостоятельно не выйдет. Ее глубина – до пятидесяти метров, кроме того, самостоятельная добыча артезианской воды преследуется законом, как незаконное потребление ценных природных ресурсов.

Безнапорные пласты

Чаще всего скважину бурят в песок, пропитанный водой, находящийся на глиняной подстилке. Это тип бурения скважин на воду песчаного типа, хотя водоносный бывает и гравелистым.

Вода в такой скважине питьевая, но добыча небольшая – 2 м3/сутки, и может немного варьироваться в разные времена года. Обязательно нужно отфильтровывать песок, потому конструкция скважины усложняется.

Склад безнапорных пласт

Напорные пласты

Напорные пласты находятся глубже и представляют собой плотные водоупорные породы – известняк или суглинок. Лучшими скважинами такого типа являются известняковые, причем срок их эксплуатации также больше. Напор в пласте поднимает воду до поверхности земли, потому обустройство и обслуживание скважины значительно упрощается.

Добыча воды достигает 5 м3/сутки, бесперебойная и стабильная, фильтр, скорее всего, не понадобится, а качество воды достаточно высокое.

Способы бурения скважины?

Выбор способа, который бы помог добраться до нужного водоноса, зависит, в первую очередь, от глубины залегания и особенностей грунтов. Выбирать же придется среди таких методов бурения:

• шнековый;
• роторный;
• ударно-канатный;
• ручной.

Каждый из перечисленных способов имеет преимущества, однако не всякий поможет добраться до глубоких пластов водных запасов. На какую глубину бурения можно рассчитывать, используя обозначенные виды бурения скважин, поговорим далее.

Бурение шнеком

Шнековая проходка скважины самая простая из применяемых механизированных технологий. Бурение происходит с помощью вращения винтоподобного приспособления, которое сначала разрыхляет грунт, врезаясь в него, а затем поднимает его к устью скважины. Бурить таким способом можно на глубину до 80 м при ширине колодца от 10 до 60 см.

Преимущество шнекового бурения в простоте технологии и ее сравнительно невысокой стоимости. В регионах с сухими и не твердыми грунтами такой способ бурения скважин предпочтительнее других, если бурить до верховодки или «на песок». Есть возможность достать шнеком до известняка, если он залегает не глубоко.

Роторные бурильные установки

Роботу роторного бура можно сравнить с действием строительного перфоратора. Порода разбивается за счет вращения рабочей части и удара, который обеспечивает гидравлический механизм. Разрушенный грунт выводится на поверхность благодаря непрерывной промывке ствола глинистым раствором. Различают такие виды промывки:

• прямая;
• обратная.

Прямая промывка легче осуществима технически. При этом раствор подается в ствол и выходит к устью по затрубному пространству (между обсадными трубами и краем пробуренного ствола).

Обратная промывка сложнее технологически, однако дает лучшее вскрытие водоносного пласта и больший дебет скважины при последующей эксплуатации. Промывная жидкость заливается в затрубное пространство, после чего откачивается насосным оборудованием вместе с разрушенной в процессе бурения породой.

Роторное бурение самое технически сложное и дорогостоящее из применяемых методов, но незаменимо при желании достичь глубоких артезианских водоносов, особенно на сложных для проходки грунтах. Глубина бурения ротором достигает 300м, что позволяет вскрыть любые глубокорасположенные артезианские пласты. Еще одним преимуществом метода является высокая скорость проходки ствола.

Ударно-канатное бурение

К новым способам проходки ствола ударно-канатный метод не отнесешь, так как он является одним из первых, что применялся механизировано еще в начале прошлого века. Несмотря на то, что технология во многом не совершенна, она применима до сих пор ввиду своей простоты и хорошего качества изготовленной скважины.

Бурить грунт таким методом приходится долго. Суть проходки ствола в том, что с высоты падает тяжелый, зауженный снизу цилиндрический предмет (стакан) и за счет этого разбивает грунт. Выборка разрушенной породы происходит тем же стаканом, устроенным так, что грунт заходит в его полости и поднимается наверх вместе со снарядом. Подъем стакана происходит с помощью троса и лебедки, что установлена на треноге, или другом надежном каркасе, возвышающимся над уровнем почвы.

Для разрушения твердых пород, встречающихся на пути проходки ствола, используется ударная штанга, что бьет по стакану сверху, многократно умножая усилие. Часто для этих же целей дополнительно используется наконечник, выполняющий функцию долота.

Несмотря на трудоемкость ударно-канатного способа бурения, технология имеет и ряд преимуществ, главное из которых, — качественное вскрытие водоносного пласта с минимальным его загрязнением. Второй несомненный плюс, — технологическая простота, благодаря чему этот способ бурения скважин многие домовладельцы, как показывает опыт, с успехом применяют при устройстве неглубоких колодцев своими руками.

Как чаще всего бурят своими руками?

С учетом того, что ручное бурение является очень трудоемким, на изготовление глубокой скважины рассчитывать не приходится. Опыт свидетельствует о том, что бурить глубже 10 м своими руками даже с несколькими помощниками тяжело физически, и на это уходит слишком много время.

Для самостоятельной проходки ствола обычно применяется ручной бур, что, по сути, является укороченным шнеком (принцип воздействия на грунт тот же). Вращение бура происходит за счет ворота, находящегося над поверхностью. При заглублении для соединения шнека и ворота используются соединительные штанги.

Особенности шнекового бурения

Из всех методов бурения этот считается самым простым и эффективным. Разрушение и устранение грунта из шахты производится путем вращения винтоподобного приспособления. Диаметр скважины при этом составляет 10-60 см, а максимальная глубина — 25 м. Для удаления почвы тут не требуется дополнительного оборудования.

Задействованное оборудование и инструменты

Основной инструмент, применяемый в работе, — шнек. Это металлический стержень с лопастями. Кроме того, применяются и промышленные типы оборудования на базе автомобиля.

Большинство таких установок оснащено пустыми внутри снарядами с замками обратного хода, предотвращающими движение рабочего инструмента в противоположную сторону. Охлаждение режущей поверхности происходит посредством разбиваемой почвы. Бурение с использованием таких установок производится практически без перерыва, поэтому затраты времени, а также электрической энергии уменьшаются.

Технология шнекового бурения

Сначала выполняется проходка до 2 м, после чего инструмент удаляется из шахты, в которую помещаются обсадные трубы. Они предупреждают обрушение стенок скважины. Это дает возможность применять метод на рыхлых грунтах. Работа продолжается до достижения водоносного слоя.

Плюсы и минусы применения шнека

Такая технология обладает следующими преимуществами:

• высоким уровнем производительности;
• простотой и доступностью технологии;
• сравнительно невысокой стоимостью;
• почва поднимается на поверхность во время бурения;
• возможностью применения на твердых и сухих участках;
• отсутствием риска размывания почвы.

Бурение при помощи шнека — быстрый и недорогой способ, не требующий организации резервуара для промывочной жидкости.

Единственным недостатком шнекового бурения является невозможность его использования при наличии скальных пород в грунте.

Изготовление бурового инструмента

Как уже упоминалось ранее, приспособления для бурения можно изготовить самостоятельно, одолжить у друзей, или приобрести изделия промышленного производства.

Иногда буровую установку можно арендовать. Однако цель самостоятельного бурения обычно состоит в том, чтобы максимально снизить затраты. Самый простой способ выполнить бурение дешево – сделать инструменты из подручных материалов.

На схеме представлено устройство различных инструментов для бурения. С помощью долота особенно твердый грунт можно разрыхлить, а затем его вынимают буром, желонкой или другим приспособлением

Вариант #1 — спиральный и ложковый бур

Ручное бурение можно выполнять спиральным или ложковым буром. Для изготовления спиральной модели берут толстый заостренный прут, к которому приваривают ножи. Их можно изготовить из стального диска, разрезанного пополам. Край диска заостряют, и затем ножи приваривают к основанию на расстоянии около 200 мм от его края.

Бур для шнекового бурения, созданный своими руками, может быть разной конструкции. Обязательные его элементы – ножи с заостренными краями и установленное внизу долото

Ножи должны быть расположены под углом к горизонтали. Оптимальным считается угол около 20 градусов. Оба ножа располагают напротив друг друга. Разумеется, диаметр бура не должен превышать диаметр обсадной трубы. Обычно подходит диск диаметром около 100 мм. Ножи готового бура следует остро заточить, это облегчит и ускорит бурение.

Другой вариант спирального бура можно сделать из стержня и полоски инструментальной стали. Ширина полосы может варьироваться в пределах 100-150 мм.

Сталь следует разогреть и свернуть в спираль, закалить, а затем приварить к основанию. При этом расстояние между витками спирали должно равняться ширине полосы, из которой ее изготавливают. Край спирали тщательно затачивают. Стоит отметить, что в домашних условиях сделать такой бур непросто.

Спиралевидный шнек для бурения можно сделать из трубы и стальной полосы, однако правильно свернуть ленту в спираль, приварить и закалить инструмент в домашних условиях не всегда просто

Для изготовления ложкового бура понадобится металлический цилиндр. В условиях самостоятельного изготовления проще всего использовать трубу подходящего диаметра, например стальную трубу на 108 мм.

Длина изделия должна быть около 70 см, с более длинным устройством будет тяжело работать. На этом корпусе следует проделать длинную и узкую прорезь, вертикальную или спиралевидную.

Самодельный ложковый бур проще всего изготовить из отрезка трубы подходящего диаметра. Нижний край сворачивают и затачивают, а вдоль корпуса делают отверстие для очистки бура

В нижней части корпуса монтируются два ложкообразных ножа, режущая кромка которых затачивается. В результате грунт разрушается и горизонтальными, и вертикальными кромками бура.

Разрыхленная порода поступает в полость бура. Затем его вынимают и очищают через прорезь. Помимо ножей в нижней части бура по оси устройство приваривают сверло. Диаметр отверстия, сделанного таким буром, будет немного больше, чем само устройство.

Вариант #2 — желонка и стакан

Чтобы сделать желонку, проще всего также взять металлическую трубу подходящего диаметра. Толщина стенок трубы может достигать 10 мм, а длина обычно составляет 2-3 метра. Это делает инструмент достаточно тяжелым, чтобы при ударах о грунт производилось его эффективное рыхление.

К нижней части желонки приделывают башмак с лепестковым клапаном. Клапан выглядит как круглая пластина, плотно закрывающая нижний срез трубы и прижатая достаточно мощной пружиной.

Впрочем, слишком тугая пружина здесь не нужна, иначе грунт просто не попадет в желонку. При вытаскивании желонки клапан будет прижат не только пружиной, но и грунтом, собранным внутри.

Нижний край желонки затачивают вовнутрь. Иногда у краю приваривают острые куски арматуры или заточенные куски металла треугольной формы.

Сверху из толстой проволоки делают защитную сетку и приваривают ручку, к которой крепят металлический трос. Подобным образом изготавливают и стакан, только клапан здесь не нужен, а в корпусе следует проделать щель для очистки устройства.

Перфоративное бурение

Такой способ бурения используют для строительства абиссинского колодца.

Для этого используется труба из железа, которая собрана из отрезков разной длины, которые между собой скреплены с помощью муфт. По своей форме они похожи на своеобразное копье и поэтому её ещё называют скважин иглой. Герметичность соединений резьбы чрезвычайно важна и добиваются её использованием силикона, или же сантехнического льна.

Прежде всего, бурение проводят до начала обводненного слоя земли. Скважина должна быть в диаметре от пятидесяти до восьмидесяти миллиметров в сухой земле. После этого скважину ставят в фильтр, а обсадные колонны забиваются.

Внизу такой трубы располагается фильтр, представляющий из себя простую трубу с таким же диаметром. В ней имеется много отверстий в среднем диаметров от пяти до восьми миллиметров. Снаружи она защищена фильтровой сеткой, способной пропускать влагу и задерживать взвеси и песок. Сквозь подобную сетку с галунным плетением проходят частички только самого маленького диаметра и размеров.

Для установки такой трубы в грунт на глубину от восьми до двенадцати метро применяют всевозможное оборудование, от штанг до бабки.

Основные виды скважин на воду

Существует несколько реальных способов добыть живительную влагу, о которых мы вам расскажем. Есть несколько технологий, которые можно использовать для самостоятельной добычи воды на загородном участке.

Выбирать подходящий вариант вам придется самостоятельно, поскольку он зависит от ландшафта местности, а также от технического оснащения, финансов и навыков, которыми вы обладаете. Рассмотрим основные скважинные конструкции.

Сложно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от ландшафта местности и от возможностей владельца участка

Трубчатый абиссинский колодец

Если на вашем участке есть родник, то обустройство колодца – отличный вариант добычи воды. Шахта этого сооружения будет играть роль накопителя жидкости. Если источник достаточно активен, до 2-х кубометров воды всегда будет находиться в вашем распоряжении.

Абиссинская скважина – это по сути, тот же колодец, но узкий и длинный. Благодаря тому, что его протяженность может составлять примерно 8-12 метров, в воду, которая его заполняет, не попадают загрязнения с поверхности почвы.

Абиссинский колодец часто называют скважиной-иглой, потому что труба, вбитая в землю при создании этого сооружения, действительно напоминает иглу

С технологией пробивки и обустройства скважины-иглы, иначе именуемого абиссинским колодцем, познакомит следующий видео-ролик:

Скважина на песок (фильтровая)

Заглубление этой конструкции на 15-30 метров осуществляется любым способом: шнековым, ударно-канатным, колонковым. Стенки скважины формируют с помощью трубы диаметром в среднем 100 – 180 мм.

Заглубленный конец скважинного ствола оснащен фильтром. В качестве фильтра используют сетку из нержавеющей стали, которую приваривают или припаивают к первому звену колонны труб перед погружением его в крупный песок с примесью гальки.

Так схематически можно представить конструкцию скважины “на песок”, где по номером 1 будет обсадная труба, под номером 2 – статистический уровень воды, а под номером 3 – сетчатый фильтр

Такая конструкция способна удовлетворить потребность в воде небольшого загородного дома с двумя водоразборными точками. Если эксплуатация сооружения носит сезонный характер, оно прослужит примерно лет пять. При постоянном использовании можно рассчитывать на 15 лет водоснабжения.

Когда же скважина все-таки заилится, её можно будет попытаться промыть. Если же реанимационные мероприятия не дадут желаемого эффекта, придется бурить новый ствол. Располагают его рядом с предыдущим.

Артезианская скважина без фильтра

Это сооружение не нуждается в фильтре. Такая скважина может достигать глубины 100 и более метров. Вода, добываемая с помощью такого сооружения, содержится в трещинах известняка. Скопившаяся в них за счет конденсации жидкость может быть не только кристально чистой, но и минерализованной.

Небольшая минерализация приемлема для повседневного использования. Если же добываемая вода по своему составу относится к числу минеральных вод, то использовать её в бытовых целях нельзя.

Схема артезианской скважины: 1 – кондуктор, 2- статистический уровень воды, 3- промежуточная колонна, 4- эксплуатационная колонна с перфорацией

Сложно заранее определить глубину скважины, которую придется пробивать в поисках воды. Можно только приблизительно сориентироваться, пообщавшись с соседями по участку и узнав у них, какие параметры имеют аналогичные сооружения на их территориях.

Грунтовые слои залегают неравномерно, поэтому полученные сведения всё равно нельзя считать точными для своего участка. По этой причине обсадные трубы приобретают с учетом корректировки полученных данных.

Конструкция скважины

Буровая скважина – это длинная узкая выемка в породе, она же называется стволом. Бурение заключается в том, что в ствол опускают буровой инструмент на штанге из труб или на канате.

В ствол опускается труба – обсадка, которая будет обеспечивать целостность стенок ствола и предотвращать их обрушение под давлением пород. Обсадка сидит в стволе плотно или с затрубным пространством. Оно заполняется глиной или бетоном.

Нижний конец ствола заглушен, открыт или с небольшим сужением – забоем. Верхняя часть ствола – оголовок. Вокруг неё устанавливают обустройство скважины.

Конструкция скважины

Классификация водоносных слоев

Выделяются следующие основные разновидности водоносных слоев:

1. Верховодка. Так называются водоносы, располагающиеся близко от поверхности земли (2-7 м). Это ограниченные объемы безнапорной воды, окруженные водоупорными слоями (например, глина). Жидкость в них имеет, как правило, осадковую и паводковую природу. Характер накопления носит сезонный характер. Основные преимущества таких источников: малая глубина залегания, возможность подъема без насоса, низкие затраты при бурении скважин. Главный недостаток: низкое качество воды. Природный фильтр имеет малую толщину и не способен полностью очистить жидкость. В ней могут присутствовать различные химические соединения, а потому вода предназначена для технических целей. Для питья можно использовать только после дополнительной очистки и кипячения. Другой недостаток – снижение дебита (вплоть до полного прекращения подачи воды) в жаркое время года, а также сезонная нестабильность.

2. Грунтовка. Первый постоянный водонос в виде грунтовых вод находится на глубине 6-22 м. Такой пласт располагается между водоупорными слоями или ограничен только нижним водоупорами может достигать значительных размеров. Образуется он в результате просачивания осадкой и инфильтрации из водоемов. Водонос может относиться к напорному или безнапорному типу. В первом случае, вода находится в нем под давлением. Уровень залегания грунтовых вод может претерпевать сезонные изменения, снижаясь летом. Преимущества: легкодоступность и простота подъема на поверхность. Воду можно смело применять для любых хозяйственных нужд, но перед питьем или использованием для готовки пищи требуется фильтрация и кипячение.
3. Межпластовые водоносы. Это водные залежи, закупоренные между двумя водоупорными пластами. Они расположены на глубине 25-75 м и всегда находятся под давлением (напорный тип). При самостоятельном выходе на поверхность межпластовые накопления создают родники. Главное преимущество – чистота воды. Ее можно пить. Недостатки: глубокое залегание, сложности бурения, повышенные затраты при обустройстве скважины. Из-за наличия постоянного давления вода способна подниматься самостоятельно на определенную высоту. Если его не хватает для выхода на поверхность, то возникает необходимость установки насосного оборудования.

Выбор места для бурения источника воды

При выборе места для бурения скважины решающее значение имеет наличие водоносных слоёв. Именно от глубины их залегания будет зависеть множество факторов: метраж выработки, метод бурения, необходимость цементирования и устройства фильтров и т.д.

Рассмотрим подробнее, какие виды подземных вод могут служить водоисточником для хозяйственных нужд и как определить их глубину залегания.

Галерея изображений
Фото из
Если бурение источника будет производить буровая организация, при выборе места для скважины на участке следует учесть габариты техники с буровой установкой

Для бурения выработки нужна свободная площадка, на которой может расположится машина, не нанося повреждений постройкам

Обязательно следует учесть высоту вышки и выбрать место так, чтобы при ее подъеме не были задеты линии электропередач

При бурении малогабаритным станком учитывать предыдущие аспекты необязательно, но важно выбрать удобное расположение

Следует определиться с местом так, чтобы устье скважины было удобно обустроить кессоном

Если насосная станция будет установлена в отдельный павильон, надо обеспечить беспрепятственный к нему доступ

Если скважину планируется использовать для полива, то желательно ее расположить так, чтобы сократить протяженность шлангов и труб

И при устройстве водоснабжения дома желательно сократить протяженность наружных веток трубопровода, чтобы не сооружать лишние смотровые колодцы

Установка для бурения скважин

Учет расположения построек на участке

Учет высоты вышки и расположения ЛЭП

Бурение малогабаритным станком

Место для устройства кессона

Установка насосной станции в павильон

Устройство скважины для полива огорода

Смотровой водопроводный колодец

Рассмотрим четыре типа подземных вод, которые могут стать источником водоснабжения на вашем участке:

1. Верховодка — верхний водоносный слой, залегающий на глубине до 3-4 м. Наполняется за счёт талых и дождевых вод, поэтому отличается высокой степенью загрязнения. Использовать такие воды для питья и поения домашних животных запрещается, можно применять эту воду для полива растений. В период засухи и зимой верховодка может просто исчезнуть, поэтому бурение скважины до них никогда не проводят.
2. Грунтовые воды на глубине не более 10 м. Такой водоносный слой образуется за счёт того, что ниже него находятся гидроупорные грунты, которые не дают просачиваться водам вниз. Грунтовые воды не иссякают даже в период засухи. Качество таких вод достаточно высокое, при наличии систем фильтрации и соблюдении санитарных норм их в большинстве случаев можно использовать для питья.
3. Межпластовые безнапорные воды. Залегают на глубине от 10 до 110 м между двумя водоупорными пластами. Пласты могут иметь различное строение и водопроницаемость, например, сверху может быть супесь, а снизу — суглинок. Качество воды — обычно высокое, зависит от конкретных характеристик участка. Скважины, вскрывающие межпластовые воды, наиболее часто встречаются в личных хозяйствах.
4. Артезианские воды. Располагаются на глубине ниже 100-110 м. Несмотря на то, что вода из артезианской скважины чистая и пригодная для питья, бурение такой скважины — сложный процесс, на который решается не каждый владелец участка.

Дело в том, что для устройства артезианской скважины необходимо согласование с органами власти и соблюдение действующего законодательства, в том числе ФЗ «О недрах».

Скважины бурят «на песок» и на «известняк», так это называется на геологическом сленге. Наиболее водообильным и стабильным считается горизонт, приуроченный к трещинам в известняке

Выбор скважина для участка

На вопрос о том, какая скважина будет оптимальной для конкретного участка, необходимо определить параметры водоноса, учесть потребность в воде и финансовые возможности. Абиссинскую скважину может оборудовать любой человек на своем участке, причем без каких либо согласований. Она обойдется дешево, но вода будет технической. Для превращения ее в питьевую необходима очистительная установка.

Артезианская скважина обеспечивает подачу качественной питьевой воды, но обходится очень дорого. Ее, как правило, бурят для обслуживания нескольких участков, а то и целого поселка. Кроме того, для обустройства такой скважины требуется специальное разрешения соответствующих органов.

Наибольшее распространение находят скважины на песок. В них оптимально сочетается качество воды, производительность и стоимость бурения. Их может обустроить один владелец участка или несколько хозяев. Бурение не требует крупногабаритной техники и осуществляется на любом участке специализированными компаниями. Разрешительные документы не требуются.

Гидробурение

Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

Последовательность гидробурения своими руками:

• В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
• Начинать работы лучше всего с утра.
• Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
• Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
• Далее по шлангам подается раствор к работающему буру.
• Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

Эта технология содействует дополнительному усилению стенок образующегося источника.

Какой способ бурения выбрать

Выбор метода зависит от типа грунта, диаметр сечения шахты, глубины бурения. Кроме того, учитываются следующие критерии:

• объем воды, необходимый для обеспечения домовладения;
• частота использования скважины;
• качество жидкости;
• стоимость монтажа глубинного колодца.

Колонковый способ хорошо подойдет при работе с пластичными глинистыми породами. Роторное бурение применяется в том случае, если участок находится на скальном грунте. Если требуется неглубокая скважина с небольшим дебетом, разрешается применять шнек.

При обустройстве неглубоких скважин нужно учитывать внешние факторы: условия климата и погоды, сезонные изменения водного горизонта. Влияние оказывает близкое нахождение сельскохозяйственных полей, вредных производств. Если планируется обустройство артезианской скважины, то требуется разрешение санэпидстанции, оформление соответствующих документов.
