Что такое гидрострелка
Гидрострелка( гидравлический или гидродинамический разделитель, гидроразделитель) — высококачественное сантехническое устройство, которое устанавливаю в схему обвязки котлоагрегата и внутридомовой системы, для распределения потоков греющей воды по нескольким контурам теплоснабжения, в том числе на внешний бойлер и полотенцесушитель.
Разделитель на несколько контуров
По форме конструкция выполняется с круглым или квадратным сечением и имеет 4 соединительных резьбовых либо фланцевых патрубков: верхний входной, нижний выходной, а остальные — для распределительных контуров отопления (КО).
Размеры гидрострелки определяются тепловой мощностью котла и будут зависеть от числа и расчетного часового объема теплоносителя по КО. Стандартная комплектация гидрострелки:
- манометр, термометр;
- температурный датчик;
- терморегуляторный клапан;
- запорно-регулирующая арматура;
- линия для подпитки сети;
- дренажная линия.

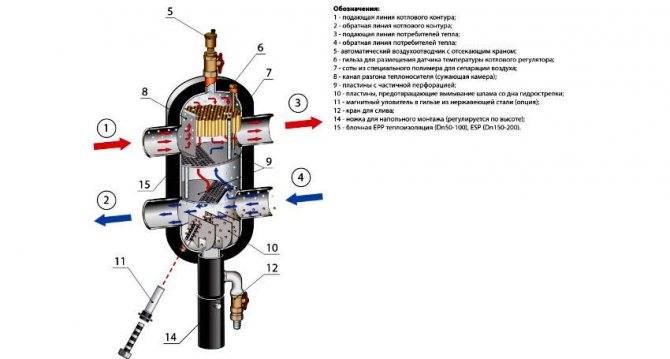

Улучшенные модификации соединяют в себе функции распределителя потоков, температурного регулирования отопительных контуров и сепаратора, для выброса воздуха и удаления взвешенных частиц из внутреннего КО.
Для этого вверху конструкции, вертикально устанавливают пористые деаэрационные пластинки. Шламосборник и магнитоуловитель располагают внизу корпуса.
Конструкционные особенности гидрострелки
Устройство гидрострелки отопления настолько простое, что в ней нет буквально никаких движущихся частей, электроники и чего-либо другого. Взгляните на её схему – это круглая или прямоугольная труба, запаянная с двух сторон. Располагается она вертикально или горизонтально. С одной стороны у неё два патрубка для подключения к отопительной системе, а с другой стороны – два патрубка для подключения к котлу.
Именно так выглядит гидрострелка для одноконтурной системы отопления. Внутри самой трубы ничего нет – абсолютно, там пустое пространство, в дальнейшем заполняемое теплоносителем.
Снаружи гидрострелки видны:
- Патрубки для подключения к котлу и отоплению.
- Кран для слива воды.
- Автоматический спускник воздуха.
Именно так устроены самые простые гидрострелки.
Гидравлическая стрелка для систем отопления на несколько контуров устроена ничуть не сложнее. Просто в ней больше патрубков для подключения вторичных контуров. Сюда же подключаются бойлеры и системы тёплых полов. К каждому подающему патрубку через краны подключаются циркуляционные насосы – по одному на каждый контур. Для контроля давления и температуры сюда ставятся термоманометры.
Разделение гидравлических потоков
Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.
В отоплении предполагается использование нескольких контуров, например, таких как:
- линии с группами радиаторов;
- система тёплого пола;
- горячее водоснабжение через бойлер.
При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным циркуляционным насосом.
Но даже в этих случаях нет полной уверенности достижения оптимального баланса.
Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла
Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.
Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).
Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).
Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом
Традиционно завершение монтажных работ по устройству системы отопления является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.
До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).
При условии достижения теплоносителем заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

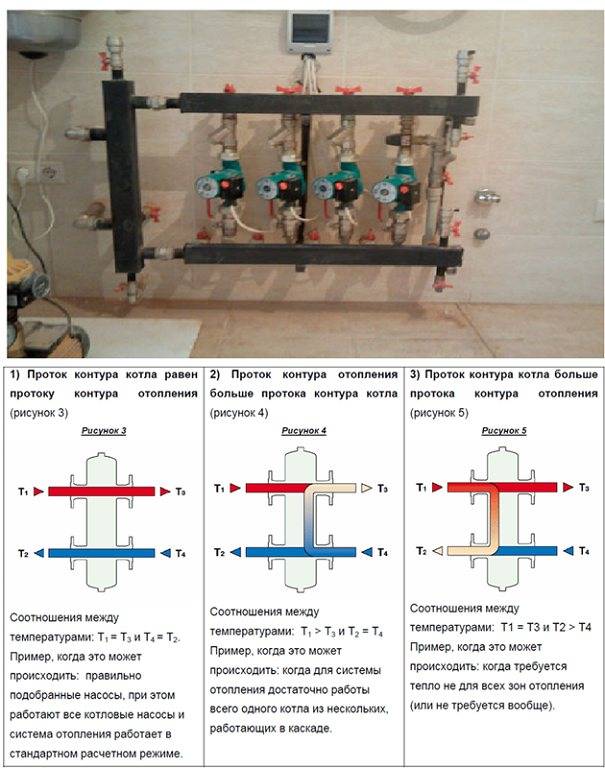

Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования
Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).
Это интересно: Почему стиральная машина Zanussi ZWS185W не набирает воду, что делать: раскрываем вопрос
В чем ее назначение
В первую очередь проектировщики стараются исходить из того, что стрелка предназначается именно для разделения гидравлики. В преимущественном большинстве случаев производители на сегодняшний день стараются выпускать котлы, оснащенные собственными насосами, причем такие устройства являются достаточно мощными.
К примеру, есть котлы с закрытой камерой сгорания, в которых устанавливаются встроенные насосы. Мощность таких устройств может составлять примерно 300 ватт, но на самом деле ее не хватит для того, чтобы полностью продавливать систему отопления, если требуется обеспечение объекта на 1000 м2, а именно на такую среднюю площадь отопления приблизительно рассчитано такое оборудование.
В связи с этим нужно монтировать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи тот насос, который изначально используется в котле, будет просто-напросто мешать, и именно в таких случаях может использоваться гидрострелка (назначение, расчет, изготовление — об этом дальше в статье). При этом стоит отметить тот факт, что такое высокомощное оборудование в преимущественном большинстве случаев изначально поставляется с заводской гидрострелкой в комплекте или хотя бы есть довольно точная инструкция того, как нужно ее подключать.
Если брать котлы поменьше, то с ними в основном обстоит точно такая же история, но в данном случае уже придется самостоятельно изготавливать.
Принцип работы в системе отопления
Гидрострелка помогает котлу, к которому подключена напрямую, увеличивать его мощность и скорость передачи воды. Зачем это нужно? Дело в том, что при нехватке мощности, но быстрой работе системы, котёл сильно нагревается. Как следствие — тепловой удар, т. е. воздух, начинает внутри распирать стенки котла, а что будет дальше — это физические повреждения дома, всей системы отопления и, разумеется, здоровья человека.
Такие перепады температуры и мощности случаются только в нескольких случаях: механизм отопления запустили в первый раз; теплообмен проходит техническую проверку и другие работы, заставляющие оторвать циркуляционный насос («Сердце всей тепловой организации») от основного контура или от источника горячей воды.

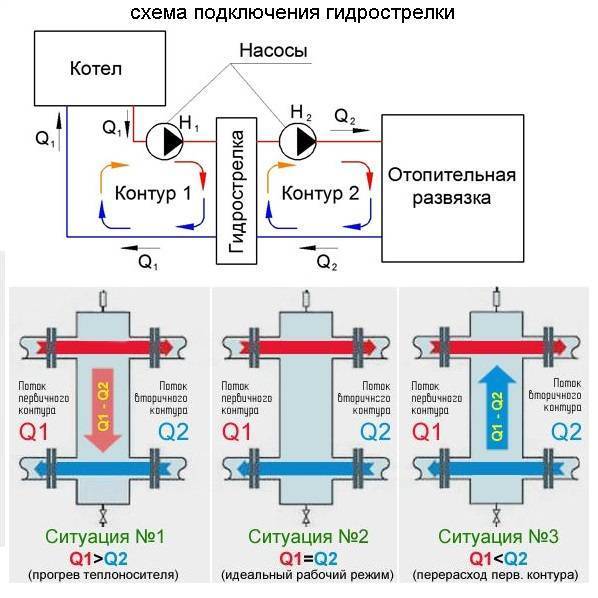

Фото 2. Схема подключения гидрострелки к системе отопления и принципы движения по ней теплоносителя.
Установив гидравлический разделитель, пользователь заставляет воздух или воду проходить через дополнительный пункт остывания. Таким образом, проходя через весь поток гидрострелки, горячий воздух разделяется пополам, теряя половину своей теплоты. Один поток воздуха продолжает идти в котёл, а другой вниз по трубке гидравлического разделителя, добавляясь в холодные примеси воды или газа и остывая.
И наоборот, если холодной воды вышло из котла слишком много, то лишние слои успевают прогреться, и на выходе потребитель получает нужную температуру. Примерно так работает вся система. Теперь разберём всё наглядно.
Почему следует применять гидравлическую стрелку?

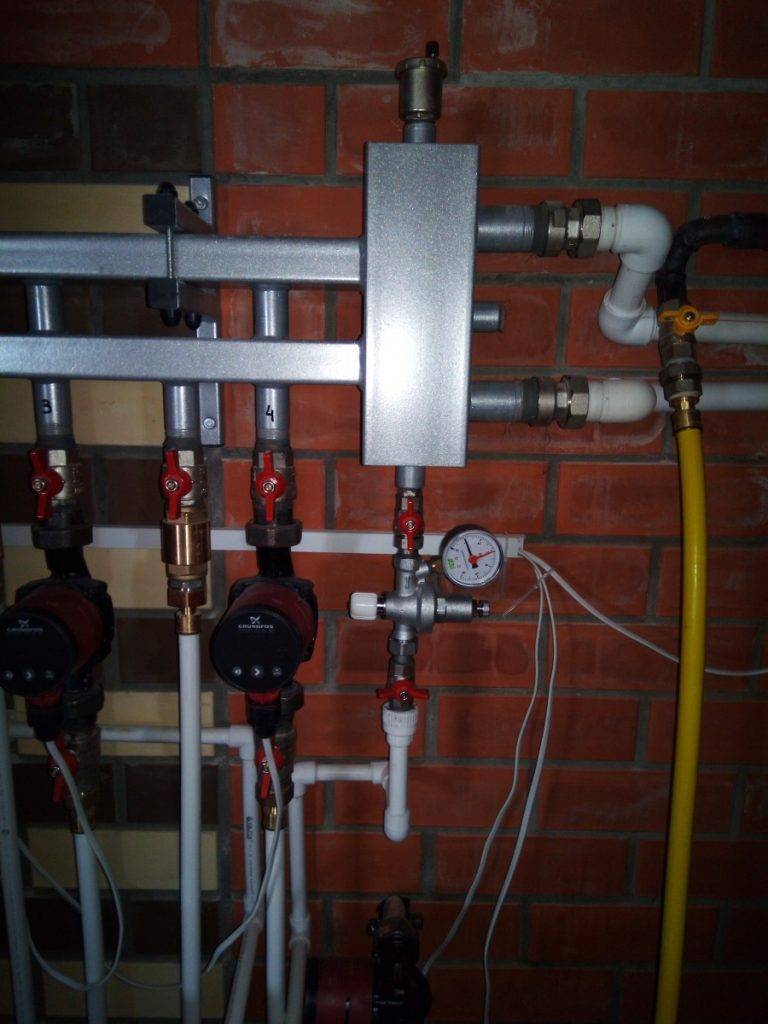

Участок системы отопления с гидрострелкой.
С другого ракурса.
В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:
Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;
Гидрострелка для отопления зачем она нужна?
- Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
- Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.
Все вышеперечисленные проблемы может решить гидравлическая стрелка.
Вид на стрелку сбоку.
Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.
Нужна ли гидрострелка в системе отопления?
Что такое гидрострелка
Сперва разберёмся, что такое гидрострелка и для чего она нужна.
Гидрострелка, как следует из её названия, используется для гидравлического разделения потоков в контурах отопления. Она обеспечивает канал между контурами, что делает их динамически независимыми. Проще говоря, она балансирует работу системы с несколькими контурами. Это позволяет не только создавать сложные системы отопления, но включать и отключать их без негативных последствий для работы в целом. В системе где установлена гидрострелка любое изменение расхода теплоносителя каждого из контуров в отдельности не влияет на контур котла. Это оборудование относится к системам быстрого монтажа, то есть поставляется в виде сборного узла готового к установке.
Когда нужна гидрострелка?
Если в системе предполагается использовать несколько циркуляционных насосов.
- Если система предполагает работу нескольких котлов в каскаде.
- Если система предполагает использование основного и вспомогательного котла (имеется в виду не только резервное использование «вместо», но ).
- Если в гибридной системе отопления есть несколько источников тепла в виде котла, солнечных коллекторов, тепловых насосов.
- Если система отопления служит для обеспечения теплом нескольких потребителей.
- Многие производители требуют установки гидрострелки для котлов мощностью 35-40 кВт и выше.
Под эти пункты попадает достаточно большое количество современных систем отопления для коттеджей и коммерческой недвижимости, в меньшей мере это относится к квартирам.
Помимо этого гидрострелка может выполнять функции:
- Удаления воздуха из отопительного контура.
- Удаление шлама из отопительного контура.
- Защита теплообменника котла от перегрева.
В качестве опции, на них можно устанавливать магнитный фильтр для воды, термометры, краны.
Зачем нужна гидрострелка?
Могут возникать перегрузки для циркуляционных насосов из-за явления «передавливания», возникающего из-за взаимного влияния насосов в системе. Это грозит их преждевременным выходом из строя.
Из-за разности температур может происходить коррозия теплообменника котла. Она возникает из-за конденсата, ведь в обратную линию будет идти слишком холодная вода (разница 20 В режиме минимальной мощности котла.
Нужна ли гидрострелка для конденсационного котла?
Поскольку конденсационные котлы предназначены для работы в низкотемпературном режиме, а их теплообменники устойчивы к коррозии, то для простой системы с одним бытовым котлом малой мощности — нет. Впрочем, это не отменяет того факта, что если ваша система попадает под перечень систем где
Нужна ли гидрострелка для напольного котла?
Если речь идёт о твердотопливном котле, особенно о котле с чугунным теплообменником — обязательно. Это сохранит в целостности теплообменник, исключив риск его повреждения от попадания холодной воды. В противном случае от теплового удара теплообменник пойдёт трещинами. На вопрос «нужна-ли гидрострелка для твердотопливного котла» — ответ «Да».
Если речь идёт о газовом котле, то тоже нужна. Поскольку напольные газовые котлы, как правило, относятся к котлам высокой мощности (более 50 кВт).
Нужна ли гидрострелка для настенного котла?
Если это одно или двухконтурный котёл, единственный в системе с радиаторным отоплением — нет. В системе отопления с одним насосом просто нечего балансировать. Риск разрушения теплообменника от теплового удара исключён из-за малой мощности, её модуляции, системы встроенной автоматики и полного прекращения нагрева даже в случае отключения насоса.
Касательно электрических котлов — у них просто нет теплообменника в привычном смысле, там используются блоки ТЭНов. Электрические котлы наиболее часто устанавливаются в современных многоквартирных домах, где система отопления в силу своих размеров не может быть достаточно усложнена.
Данный материал не является исчерпывающим и не может учитывать все ньюансы для каждого отдельного случая. Если у вас возник вопрос по монтажу гидрострелки применительно к планируемой вами системе отопления обращайтесь по телефону 067 246 7407. Специалисты компании Винтерм помогут с грамотным инженерным решением, подбором оборудования, проектом и монтажом систем отопления и водоснабжения.
Схема подключения и монтаж
Гидравлическая стрелка имеет схему подключения, столь же простую, как и собственное устройство. Большая часть правил относится не столько к подключению, сколько к расчёту пропускной способности и расположению выводов. Тем не менее, знание полной информации позволит провести монтаж корректно, а также убедиться в пригодности выбранной гидрострелки для её установки в конкретную систему отопления.
Первое, что нужно чётко усвоить — гидрострелка будет работать только в системах отопления с принудительной циркуляцией. При этом насосов в системе должно быть как минимум два: один в контуре генерационной части, и хотя бы один в потребительской. При прочих условиях гидравлический разделитель будет играть роль шунта с нулевым сопротивлением и, соответственно, закоротит собой всю систему.

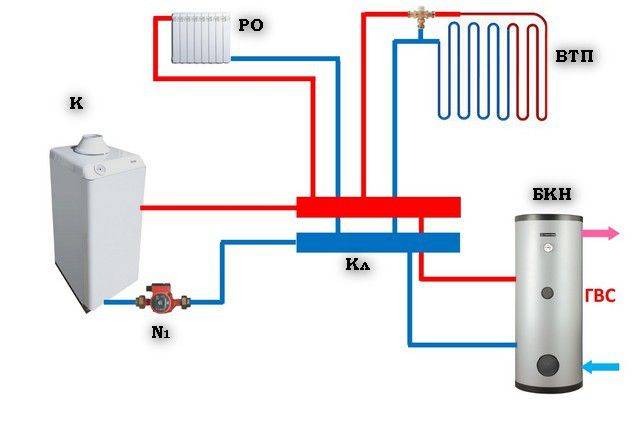

Пример схемы подключения гидрострелки: 1 — котёл отопления; 2 — группа безопасности котла; 3 — расширительный бак; 4 — циркуляционный насос; 5 — гидравлический разделитель; 6 — автоматический воздухоотводчик; 7 — запорные вентили; 8 — кран слива; 9 — контур № 1 бойлер косвенного нагрева; 10 — контур № 2 радиаторы отопления; 11 — трёхходовой кран с электроприводом; 12 — контур № 3 тёплый пол

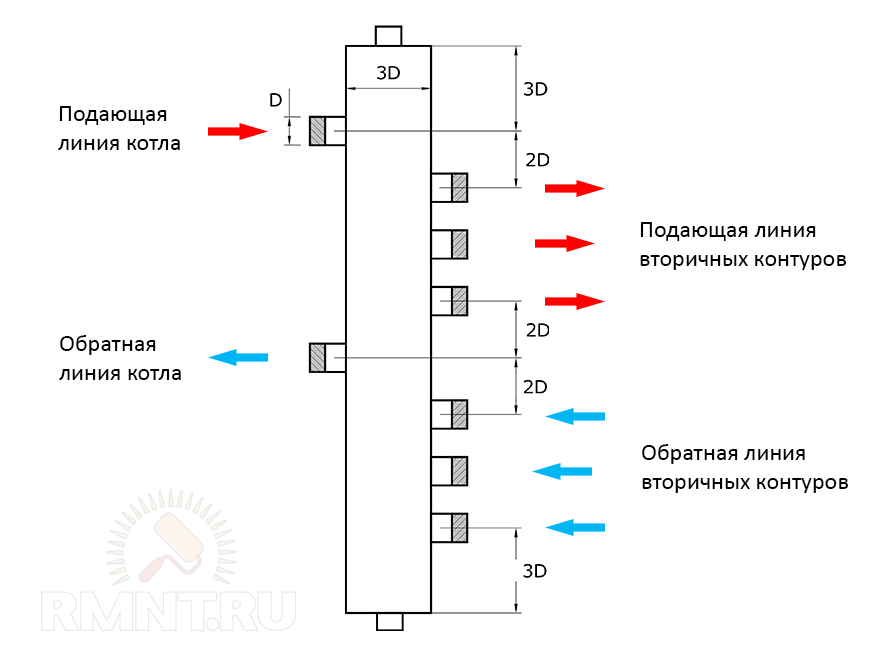

Следующий аспект — размеры гидрострелки, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчётного протока в магистрали. За максимум может приниматься расход теплоносителя либо в генерационной, либо в потребительской части системы отопления согласно данным гидравлического расчёта. Зависимость диаметра колбы разделителя от протока описывается соотношением расхода к скорости протока теплоносителя через колбу. Последний параметр фиксированный и, в зависимости от мощности котельной установки, может варьироваться от 0,1 до 0,25 м/с. Частное, полученное при вычислении указанного соотношения, нужно умножить на поправочный коэффициент 18,8.
Диаметр патрубков подключения должен составлять 1/3 от диаметра колбы. При этом вводные патрубки располагаются от верха и низа колбы, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь выходные патрубки располагаются так, чтобы их оси были смещены относительно осей вводов на два собственных диаметра. Описанными закономерностями определяется общая высота корпуса гидрострелки.
Гидрострелка подключается к прямому и возвратному магистральному трубопроводам котла или нескольких котлов. Разумеется, при подключении гидрострелки не должно быть и намёка на сужение условного прохода. Это правило вынуждает использовать в обвязке котла и при подключении коллектора трубы с очень значительным условным проходом, что несколько осложняет вопрос оптимизации компоновки оборудования котельной и повышает материалоёмкость обвязки.
Что такое гидрострелка и где её устанавливают
Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.
В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.
То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.
Расчет и выбор гидраразделителя в системах отопления
Желательно подбирать гидроразделитель в специализированном магазине, где есть большой ассортимент этих элементов отопительной системы, которые изготовлены на заводе строго по всем необходимым нормам и правилам.
Но тогда необходимо рассчитать размеры данного элемента. Мы приведем самый часто используемый способ расчета.
Величина, которую нужно рассчитать для изготовления гидроразделителя — это диаметр данного элемента или подводящих патрубков. Диаметр зависим от объема максимального потока жидкости в отопительном оборудовании:
D=3*d=18,8*(√G)/W
Где,
D – диаметр гидравлического разделителя (мм);
D – диаметр подводящих патрубков (мм);
G – максимальное значение потока жидкости через гидроразделитель (м. куб/час);
W – максимальное значение скорости передвижения жидкости по поперечному сечению гидроразделителя (м/сек).
Максимальный поток жидкости не должен быть более 0,2 м/сек.
Зачем нужна гидрострелка в системе отопления?
В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:
- первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите )
- второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.
По какому принципу работает гидрострелка?
Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.
Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.
Зачем снижать вертикальную скорость в гидрострелке?
Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.
Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно в второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.
Уменьшение гидравлического сопротивления в гидрострелке,
Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через автовоздушник.
Как узнать, что нужна гидрострелка?
Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м. в тех домах где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.
Преимущества использования гидрострелок.
Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.
Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.
Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.
Для чего применяется гидрострелка
Гидравлический разделитель — гидрострелка
Необходимость применения гидравлического разделителя обусловлена различием гидродинамических режимов работы отопительного оборудования. Используют гидрострелку в системах отопления, имеющих различные комплексы потребления тепла. Чаще всего выделяют три направления распределения теплоты:
- Радиаторное отопление;
- Система водяных теплых полов;
- Бойлер косвенного нагрева.
Все указанные системы имеют различный режим работы. Радиаторное отопление работает в основном в стабильном режиме. При наличии автоматических терморегулирующих устройств на приборах отопления расход теплоносителя может меняться.
Система «теплый пол» работает по обособленной схеме в низкотемпературном режиме. Регулирование происходит на первом этапе с помощью термостатического смесителя, далее возможно регулирование контуров балансировочными вентилями. Кроме этого, теплые полы имеют собственный насос и значительное гидравлическое сопротивление.
Бойлер ГВС работает в циклическом режиме, имеет наименьшее сопротивление. Как правило, оснащается циркуляционным насосом.
Разнообразие гидравлических и температурных режимов работы не позволяет обеспечить стабильную работу всего комплекса в целом. Насос, встроенный в котел или смонтированный отдельно, не может обеспечить равноценные условия работы для всех ветвей системы. Чаще всего просто не хватает мощности для преодоления гидравлических сопротивлений трубопроводов и приборов системы.
Насос естественным образом будет осуществлять циркуляцию по пути наименьшего сопротивления – через бойлер. Следующей ветвью (при отключении бойлера) будут радиаторы. Обеспечить необходимым количеством теплоносителя теплые полы становится труднее всего.
Режим работы котла в такой системе приобретает скачкообразный характер, что негативно сказывается на всем оборудовании.
Решить проблему установкой более мощного насоса удается с трудом. При мощном насосе теплоноситель преодолевает теплообменник котла, не успевая качественно получать теплоту. При этом увеличивается расход электроэнергии (на работу насоса), повышается потребление топлива из-за некачественного отбора теплоты сгорания.
При работе нескольких котлов в каскаде также возникает рассогласование режимов работы автоматики и циркуляции теплоносителя.
Котлы, оснащенные чугунными теплообменниками топок, крайне негативно реагируют на резкие температурные перепады. Это обусловлено физическими свойствами чугуна. Многие производители ставят обязательным условием применение гидрострелки, в ином случае они снимают гарантийные обязательства на свои изделия.
Решением всех этих технических трудностей является установка в систему гидравлического разделителя (гидрострелки).
Особенности гидравлического разделителя
Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.
Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.
В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.
Конструкции гидрострелок
В конструкции нет ничего сложного. Однако, определенные правила должны быть соблюдены. Производители предлагают модели различной конфигурации и размеров. Можно без труда подобрать необходимое изделие по своим характеристикам. Встречаются гидрострелки для отопления, в которых совмещена работа разделителя и коллектора для подключения контура.
Высокая стоимость заводского производства наталкивает на мысль о самостоятельном изготовлении гидрострелки. Для этого необходимо иметь начальные навыки сварочных и слесарных работ. Основное – это соблюдение размеров для обеспечения бесперебойной работы изделия.
Рассмотрим основные конструкции гидравлических разделителей:
| Фото | Типы конструкций |
 | Классический – функционирует по правилу«3D» (трех диаметров). На схеме указаны внутренние диаметры и проход, не зависимо от толщины стенок корпуса. |
 | Чередующиеся патрубки. Принято считать, что расположение в виде ступеньки вниз улучшает сепарацию газов, при этом ступенька вверх улучшает отделение твердых взвесей. |
 | Горизонтальный вариант расположения гидрострелки с разным расположением патрубков. |
 | Гидрострелка в виде решетки. В быту можно встретить конструкцию из секций радиатора отопления. Такая система нуждается в дополнительном утеплении во избежание теплопотерь. |
Когда и при каких условиях нужно ставить гидрострелку?
Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф
Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.
Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.
Читайте так же:
Правильная обвязка котла с гидрострелкой
Гидравлическая стрелка, к которой планируется подключать более 3 контуров нагрева, как правило, изготавливается вместе с коллекторами — подающим и обратным. Распределитель устанавливается таким образом, чтобы выровнять давление между ними.
Схема обвязки
Стандартная схема обвязки котла и включения гидрострелки в систему отопления следующая:
- На подающую трубу, монтируют циркуляционный электронасос, который должен обеспечить бесперебойное движение воды в гидроразделителе.
- После циркуляционного насоса, монтируется гидрострелка, с образованием малого котлового контура циркуляции напольного котла.
- Участок сети между гидрострелкой и котлом на обратной линии, делят врезкой обратного клапана, который предотвращает рециркуляцию теплоносителя.
- Для сложных систем теплоснабжения, дополнительно устанавливают коллекторы на подаче и обратке.
Таким образом, главная задача гидравлической стрелки — создать надежный гидрорежим в контурах нагрева внутридомовой сети. Базовыми элементами обвязки с гидрострелкой являются котлоагрегат или их группа и циркуляционные электронасосы. Правильная обвязка котла с гидрострелкой будет выполнена при условии, что расход воды в котловом контуре будет на 10 % больше, чем общий расход во всех нагревательных контурах дома.
Схемное решение по сдвигу патрубков
Классический вариант гидравлического разделителя предполагает создание патрубков симметрично расположенных относительно один другого. Однако практикуется также схемный вариант несколько иной конфигурации, где патрубки располагаются несимметрично. Что это даёт?
Схема изготовления гидравлического разделителя, в котором патрубки вторичного контура несколько смещены относительно патрубков первичного контура. По мнению изобретателей (и доказано практикой), этот вариант видится более продуктивным по фильтрации частиц и отделению воздуха
Как показывает практическое применение несимметричных схем, в этом случае происходит более эффективное отделение воздуха, а также достигается лучшая фильтрация (отстой) взвешенных частиц, присутствующих в теплоносителе.
