Как сделать вентилятор своими руками

Как устроен тепловентилятор

Чтобы сделать правильный выбор, стоит предварительно ознакомиться со строением тепловентилятора. Понять основной принцип работы устройства.

Любой тепловентилятор включает в себя: корпус из высокопрочного пластика либо металла, нагревательный элемент и, конечно же, вентилятор, лопасти которого также могут быть пластиковыми или металлическими. Более дорогие модели также обладают поворотным механизмом.

Сам вентилятор может быть двух разновидностей, тангенциальный либо осевой. При эксплуатации первого выделяется меньше шума.

Обогрев помещения происходит за счет перемещения воздушных потоков. В устройство попадает холодный воздух, а после мгновенного нагрева, распределяется по помещению с помощью вентилятора. Такой способ обогрева и по сей день остается наиболее быстрым.

Варианты нагревательного элемента для самоделки

Прежде, чем приступить к изготовлению самодельного тепловентилятора, важно правильно выбрать нагревательный элемент для своего устройства. Давайте рассмотрим, какие варианты подойдут для этих целей

В качестве такого нагревателя можно использовать:

  • металлическую спираль;
  • ТЭН;
  • керамическое устройство.

Спираль, свернутую из проволоки, можно без больших проблем сделать самостоятельно. Этим достоинства металлических спиралей в качестве нагревателей и ограничиваются. При длительной работе прибора в окружающем его воздухе становится слишком мало влаги и кислорода.

Поэтому помещение придется часто проветривать, хорошо вентилировать, а также позаботиться об увлажнении воздуха.

ТЭН представляет собой металлическую трубу, содержащую внутри песок, который хорошо аккумулирует тепло, а затем постепенно отдает его потоку воздуха.

ТЭНы не сушат воздух и не требуют кислорода, поэтому они значительно безопаснее, чем спирали. ТЭН для тепловентилятора можно снять со старого бытового прибора, например, с электроплитки.

Больше информации о видах ТЭНов для отопления и особенностях выбора подходящего варианта рекомендуем посмотреть в этой статье.


ТЭН – один из вариантов нагревателя для тепловентилятора – может выглядеть по разному. Он считается эффективным и безопасным вариантом нагревательного элемента

Керамические нагреватели – элементы сложные и дорогие, но исключительно безопасные и эффективные. Они представляют собой комплекс пластин с неровной поверхностью, похожей на пчелиные соты.

Такие элементы нагреваются не слишком сильно, эффект от их воздействия достигается благодаря большой площади соприкосновения нагревателей с воздухом.

Вероятность обжечься о керамический нагреватель значительно ниже, чем при использовании металлической спирали. Но в самодельных устройствах чаще всего применяют именно спирали, поскольку они простые и доступные.

Какими бывают кулеры для воды

Кулер — это аппарат для охлаждения и дозирования питьевой воды. Данными приборами часто оснащаются офисы, но некоторые люди приобретают такие штуки себе домой и, особенно, на дачу, где существуют проблемы с водоснабжением. Итак,

Деление кулеров на виды (классификация)

  • По источнику водоснабжения кулеры могут быть: для бутилированной воды (приспособлены под установку бутылей объемом 5, 12 или 19 литров)
  • пурифайеры. Их еще называют проточными, сетевыми или водопроводными кулерами (без бутылей)

По способу загрузки бутылей:

  • с верхней загрузкой. Самый распространенный вариант

кулеры с нижней загрузкой — бутыль устанавливается внутрь корпуса кулера и подключается к системе при помощи шланга. Наиболее эстетичный вариант

По способу установки:

  • напольные. Представляют собой вертикальную конструкцию высотой приблизительно 2/3 холодильника, и шириной в 1/3.

настольные. Небольшие кулеры на одного-двух человек. Обычно рассчитан на 5-литровую бутылку с водой.
встраиваемые. Кулеры предназначенные для установки в мебель или кухонный гарнитур. Обычно подключаются к источнику воды через выносной шланг, а сама бутыль прячется где-нибудь в шкафчике за дверцей.

По функциональности кулеры бывают:

  • с функцией нагрева воды. Температура горячей воды лежит в пределах от 84 до 91 градуса.

с функцией охлаждения (собственно, кулер — от англ. слова cooler — охладитель). Способен поддерживать температуру воды 7-13 градусов.
функции подогрева и охлаждения воды могут присутствовать в одном и том же устройстве.
устройства только лишь с функцией дозирования называются диспенсерами или помпами. Напоминают кулеры только по внешнему виду, больше ничего общего с кулерами не имеют.

По принципу охлаждения:

  • электронные кулеры, принцип действия которых основан на эффекте Пельтье

кулеры компрессорного типа, мало чем отличающиеся от холодильников и кондиционеров

Помимо всего вышеперечисленного кулеры могут иметь массу различных модификаций, могут обладать какими-то удобными фишками.

Например, специально для тех, кому не нравится дешевый пластик, выпускают кулеры целиком выполненные из керамики. Керамические кулеры стоят они раза в два-три дороже пластиковых, но кому-то оно очень надо.

Также кулеры могут иметь таймер на включение-выключение. Очень полезная фича для офисного применения. Например, можно запрограммировать его так, чтобы он включался за час до начала рабочего дня. И вообще не включался в выходные.

Кулер может иметь функцию газировая воды. Для этого к нему подключается баллон с углекислым газом и на выходе мы получаем вкусную прохладную газировку.

Иногда напольные кулеры имеет встроенный шкафчик-холодильник для различных мелочей. Можно, например, хранить там мороженое для любимой начальницы. Или маленькую бутылочку кока-колы.

Вот, пожалуй, и все, чем может быть оснащем самый современный кулер для воды. Этих знаний более чем достаточно, чтобы выбрать себе подходящую по деньгам и нужному функционалу модель.

А еще кулер можно сделать своими руками

Речь конечно идет об электронных кулерах, благо в последнее время термопары сильно упали в цене и продаются практически на каждом шагу:

Источник

Водяной тепловентилятор своими руками

Прежде чем его собирать, следует изучить устройство и принцип работы. Пошаговая инструкция сборки состоит из 4 этапов: изготовление корпуса, теплообменника, сборка и монтаж.

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

  1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
  2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
  3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
  4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
  5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

  • Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
  • Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
  • Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
  • Линейка, карандаш, ножницы по металлу.

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

Этап 1

  1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
  2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
  3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
  4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
  5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

  1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
  2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
  3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
  4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

  1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
  2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Этап 4

  1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
  2. К трубам центрального отопления присоединяем краны.
  3. После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского

Поиск двигатель для вентилятора

В одном видео Ютуб предлагалось использовать двигатель постоянного тока на 3 вольта из хозяйственного магазина. Увенчивает шнур USB, работает, вращая лопасть лазерного диска. Полезное изобретение? Если надоел лишний порт, жару поможет пережить. Проще взять процессорный кулер, запитать от системного блока. На 12 вольт идет желтый провод (красный на 5). Черная пара – земля. Из старого компьютера соберете. Гражданам РФ просто лень изобретать, выкидываем любопытное оборудование на свалку.

Асинхронные двигатели вентиляторов работают без пускового конденсатора… Особенность вентиляторных двигателей заключается: идут прямо с обмоткой. Пара советов, помогающих раздобыть двигатель:

  1. Блендер работает шумно, внутри обычно стоит коллекторный двигатель. Если прибор потерял актуальность, удалось раздобыть новый, прекрасно послужит в качестве вентилятора.
  2. Лучший канальный вентилятор – пылесос. Двигатель помещен в герметичный корпус, снабжен крыльчаткой. Установите добро в канале, хороший отток воздуха из помещения обеспечен.
  3. В холодильнике компрессор часто в рабочем состоянии, прибор предполагается выкинуть на свалку. Появляется шанс достать действующий асинхронный двигатель вместе с пускозащитным реле. Полагаем, если извлечь мотор, условия пуска изменятся, практикой предлагаем читателям заняться самостоятельно. Возможно, вращение вала будет слегка медленным… используйте редуктор. Пускозащитное реле подаст напряжение пусковой обмотке, затем отключит. Принцип действия основывается на нагреваемой током биметаллической пластине, в нужный момент обрывающей вспомогательную обмотку. Что касается защиты, работает безупречно. Схема лучше включающей асинхронный двигатель через конденсатор.
  4. Многие догадались, аэрогриль – просто шумный замечательный вентилятор, обдувающий кварцевую лампу. Поскольку элемент накала является расходным материалом, заменить проще пареной репы. Лучше снять, на случай если регулятор температуры работает неправильно. Большинство аэрогрилей руководствуются таймером, придется ежечасно взвести механизм. Проще остановить. Жевательная резинка не годится, пользуйтесь скотчем. Не стоит благодарностей. Портал ВашТехник рад помочь.
  5. В стиральных машинах двигатель способен выдать обороты. Используются коллекторные моторы, асинхронные не развивают хороший крутящий момент на старте. Внутри регулятор оборотов тиристорный, схема работает по принципу отсечки. Разберетесь, где искать: питание двигателя ведется через ключ. Ременной или прямой привод – разница нулевая.
  6. Асинхронные двигатели сделаете своими руками. Круглый магнит насадить на вал, сбоку поставить одну катушку – шансы, устройство заставить работать. Правда придется заводить вручную, вспоминаем первые самолеты, автомобили.

https://youtube.com/watch?v=N3CJxJoMy_U

Как сделать мини-вентилятор?

Начнем с самого простого: с изготовления лопастей. Если взять квадрат из обычного листа бумаги, разрезать его по диагонали, оставив в центре около сантиметра целым, то получится заготовка для вертушки. Затем 4 острых угла загибают к середине и поочередно нанизывают на гвоздь, предварительно воткнув его в центр заготовки. Вот и все! Жаль, что это просто детская вертушка.

Для функциональной и полезной конструкции берут 2 CD- или DVD-диска. Из одного получатся лопасти, из второго – подставка для устройства.

Отслуживший свое круг разрезают на несколько равных частей (от края к центру). Чтобы процесс протекал проще, можно пластик подержать несколько секунд над огнем. Каждый из получившихся секторов размягченной заготовки немного поворачивают вокруг его оси, чтобы получился пропеллер.

Какие еще комплектующие нужны для того, чтобы собрать удобный мини вентилятор? Вот перечень:

  • Пробка от винной бутылки.
  • Картонная или пластиковая трубочка для крепления двигателя к подставке.
  • Маленький моторчик.
  • Два проводка.
  • Кабель с USB-контактом или батарейки.
  • Хороший клей, ножницы, крепкий большой гвоздь или шило.

Автономный самодельный кондиционер на батарейках

Но чтобы собрать действительно автономный, работающий кондиционер без бутылок с водой, напольных вентиляторов и проводов питания 220В, придется потратить некоторое время и заранее закупиться определенными материалами.

Вам потребуются:

пенополистирол

картон

клей

одна упаковка памперсов

гофрорукав

два вентилятора от процессоров компьютера

аккумуляторная батарея

кнопка

Прежде всего, нужно собрать теплоизолированный корпус будущего кондиционера. Для этого, как нельзя лучше подойдет пенополистирол. Им обычно утепляют стены домов или пола.

Размеры коробки выбирайте такими, чтобы ее было удобно перевозить в багажнике машины. Вырезаете прямоугольники и собираете охладительный бокс.

Сверху все обклеиваете плотным картоном. На само дно можно улажить фольгу. В процессе работы эта машинка будет образовывать конденсат.

Чтобы его убрать, желательно предусмотреть дренаж, в виде дырочки с трубкой где-нибудь в нижнем углу.

В двух стенках прорезаете отверстия под вентиляторы. Один будет идти на всасывание теплого воздуха, другой будет выбрасывать холодный.

К тому, который идет на вход, через горлышко от бутылки, приклеиваете пластиковый гофрорукав.

Это позволит более эффективно использовать охлажденный воздух внутри системы.

Для питания кулеров, прямо в коробке устанавливаете аккумуляторную батарею на 12В.

Подобные идут в источниках бесперебойного питания ИБП. Вместо АКБ можно собрать блок из емкостных батареек 18650 под соответствующее напряжение кулеров.

Чтобы периодически включать и выключать вентиляцию, не помешает отдельная кнопочка вкл-выкл. Один из проводок от АКБ до кулеров пускаете через нее.

Когда холодильный бокс готов, необходимо сделать сами батарейки холода, за счет которых собственно и будет происходить охлаждение.

И в этом деле лучше использовать не замороженные бутылки, а памперсы!

Обильно смачиваете их подкрашенной водой, и вырезаете тот самый гель-порошок, который впитывает в себя всю влагу.

У вас должна получиться некая желеобразная масса, которая в отличие от воды, не будет растекаться и капать. Вот ее то и нужно как следует охладить.

Забиваете под завязку этой массой плотные полиэтиленовые пакеты и запаиваете их со всех сторон.

После этого кидаете ваши холодильные батарейки в морозилку.

Это вещество держит холод гораздо лучше и дольше ледяной воды в бутылках. После полной заморозки, набиваете внутренне пространство кондиционера такими пакетами.

Главная задача – со всех сторон обложить гофру, собранную в виде колодца. В итоге этот шланг будет замерзать и охлаждать засасываемый через него воздух.

Чтобы увеличить теплообмен, вместо пластикового рукава, можно применить металлорукав. После забивки под завязку контейнера, закрываете верхнюю крышку и включаете вентиляторы.

Температура воздуха, который будет в итоге выбрасываться таким кондиционером, может быть на 10 градусов ниже той, что в комнате.

Автономная работа подобной охлаждающей системы – несколько часов. После этого придется заменить холодильные АКБ.

Не думаю, что вы будете сутки напропалую гонять эту машину холода у себя дома. Поэтому на два вечера и две ночи на даче в выходные дни, это очень даже приемлемый вариант.

Рекомендации: как сделать вентилятор своими руками

Существует множество вариантов самостоятельного изготовления вентилятора, который будет работать ничуть не хуже покупного изделия.

Самодельный вентилятор можно изготовить из:

  • Диска;
  • Плотной бумаги;
  • Пластиковой бутылки.

Очень просто сделать маленький вентилятор из обычных компьютерных дисков. Он может использоваться для охлаждения компьютера или ноутбука, а также пользователя, который много времени работает с техникой.

Для этого изначально нужно подготовить такие материалы как:

  • Диски CD;
  • Моторчик;
  • Пробка из-под вина;
  • Провод USB со штекером;
  • Картон.

Моторчик можно взять из старой игрушки, например, машинки. Процесс сборки достаточно простой. Для этого нужно взять один диск и при помощи маркера разделить его на 8 одинаковых частей. Затем провести по этим линиям паяльником от прозрачной части к краю и разрезать нагретым на плите ножом.

Присоединить провод ЮСБ к мотору. Из картона сделать трубку, к которой приклеить моторчик, а также еще один целый диск, который будет играть роль подставки. Когда все будет готово, присоединить пропеллер на вал двигателя и шток вентилятора. Закрепить его при помощи термоклея. Несмотря на то, что процесс его изготовления занимает достаточно много времени, однако, результат точно порадует. Лопасти диска будут вращаться, в результате чего можно получить хорошее охлаждение. При надобности, можно установить мини флешку и присоединить часы. Можно также изготовить вентилятор на батарейке или запитать его, присоединив генератор. Все зависит от собственных предпочтений и познаний в технике и электронике. Такие поделки достаточно просто воплотить в реальность, самое главное, делать все пошагово и четко следовать инструкции.

Как грамотно установить?

Помимо качественной сборки необходимо обратить внимание на условия его эксплуатации, которые должны включать:

  • Место размещения – нижняя часть комнаты;
  • Сухость помещение;
  • Отсутствие рядом “сбивающих” агрегатов: излучающих тепло или холод (электрооборудование, кондиционер, открытая дверь со сквозняком).

Разобравшись, как подключить терморегулятор своими руками, можно приступать к его регулярному использованию. Главное, чтобы мощность изготовленного прибора была рассчитана на контакты реле. Например, при максимальной нагрузке в 30 Ампер, мощность не должна превышать 6,6 кВт.

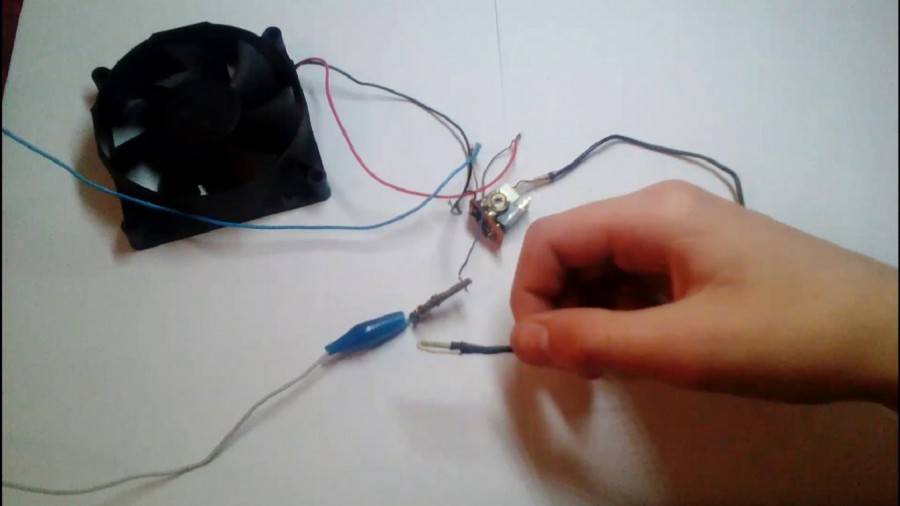

Ветряк из кулера: инструкция переделки компьютерного вентилятора в ветрогенератор

Когда речь заходит о ветрогенераторах, воображение рисует серьезные установки большой мощности, способные снабжать энергией целые города. При этом, вполне возможно использование этой технологии и в прикладных, бытовых целях. Это полезно для иллюстрации вопроса, помогает оценить возможности и перспективы ветроэнергетики на простом и понятном примере. Создание маленьких устройств не решит проблему энергообеспеченности, но сможет поспособствовать развитию технологии и пробудить интерес к такому способу выработки электроэнергии.

Мини-ветрогенератор из старого компьютерного кулера

Небольшой моделью ветрогенератора, вполне функциональной и способной выполнять полезную работу, может стать вышедший из строя компьютерный вентилятор. Подойдет практически любой кулер, но лучше всего выбирать самый большой, поскольку двигатель в том виде, какой он есть, для вырабатывания электротока не годится. Причина этой необходимости в том, что обмотки моторчика намотаны двойным проводом и в разном направлении, поэтому он создает переменный ток.

Максимум, на что можно рассчитывать при изготовлении ветрогенератора из компьютерного кулера — это питание нескольких светодиодов, для которых требуется постоянный ток. Поэтому надо будет изготовить выпрямитель, который тоже отнимет немного мощности. Поэтому двигатель без переделок неспособен зажечь даже единственный светодиод. Для модернизации понадобится изготовить более мощные обмотки, способные выдавать более высокое напряжение.

Важно! Не следует рассчитывать на создание устройства, способного заряжать батарею мобильного телефона или питать ноутбук. Энергии, полученной таким образом хватит только для питания светодиодного фонаря. Вся затея полезна именно с образовательной или познавательной точки зрения

Вся затея полезна именно с образовательной или познавательной точки зрения.

Технология изготовления

Для переделки компьютерного вентилятора в ветрогенератор потребуется выполнить следующие действия:

  • модернизировать моторчик;
  • увеличить размер крыльчатки;
  • изготовить подставку с возможностью вращения вокруг своей оси (настройки на ветер).

Рассмотрим эти этапы более подробно:

Модернизируем моторчик

Для того, чтобы переделать двигатель, понадобится разобрать кулер. Это делается следующим образом:

  • снимается наклейка с крышки моторного отсека в центральной части кулера;
  • аккуратно вынимается крышка отсека;
  • удаляется стопорное кольцо, фиксирующее ось крыльчатки;
  • снимается крыльчатка.

После этого появляется свободный доступ к обмоткам двигателя. Их надо удалить, так как они не подходят для нашей цели. Проще всего их аккуратно срезать и выдернуть из гнезд.

https://youtube.com/watch?v=hMlxA4NKmA0

Затем наматываются обмотки более тонким проводом. Количество витков должно быть максимальным, сколько сможет вместить статор. Обмотки наматываются вразнобой — первая по часовой стрелке, вторая — против, затем опять по часовой стрелке и снова против. Это обеспечит подачу переменного тока.

Неплохо будет поменять магниты на более мощные, например, неодимовые. Это позволит значительно увеличить мощность генератора и стабилизирует напряжение на выходе.

После этого к выводам обмоток припаиваются провода, к которым впоследствии присоединится выпрямитель.

После завершения этих действий вся конструкция собирается в обратном порядке. Из 4 диодов собирается выпрямитель, и на этом модернизация двигателя завершается.

Изготовление рабочего колеса

Лопасти, имеющиеся на кулере, по своим размерам хороши для охлаждения внутренностей компьютера, но для работы в качестве ветрового колеса они слишком малы. Для того, чтобы обеспечить максимально возможную эффективность взаимодействия с ветровыми потоками, рекомендуется изготовить новые лопасти. Понадобится произвести следующие действия:

  • аккуратно отрезать старые лопасти;
  • изготовить новые из пластмассовых бутылок или иных изделий;
  • приклеить новые лопасти на крыльчатку.

https://youtube.com/watch?v=cjyQrbqfIA4

Нагреватель электрический спиральный

Небольшой  самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

  • огнеупорный (шамотный) кирпич – 2 шт.;
  • нихромовая спираль – 1,2-1,5 м;
  • стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
  • малая болгарка с дисками: по камню и отрезной по металлу;
  • дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
  • узкое зубило с молотком;
  • заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм. Доработка зубилом угловых участков борозды

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

  • электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45о;
  • вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
