Тепловой расчет системы отопления: формулы, справочные данные и конкретный пример

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

• диаметр и пропускную способность труб;
• местные потери давления на участках;
• требования гидравлической увязки;
• общесистемные потери давления;
• оптимальный расход воды.

Согласно полученным данным осуществляют подбор насосов.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал +5, спальня +18 и т.д.).

Комплексные задачи — минимизация расходов:

1. капитальных – монтаж труб оптимального диаметра и качества;
2. эксплуатационных:
   • зависимость энергозатрат от гидравлического сопротивления системы;
   • стабильность и надёжность;
   • бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений

Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:

1. по удельным потерям (стандартный расчёт диаметра труб);
2. по длинам, приведённым к одному эквиваленту;
3. по характеристикам проводимости и сопротивления;
4. сопоставление динамических давлений.

Два первых метода используются при неизменном перепаде температуры в сети.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Формула расчета

Нормативы расхода тепловой энергии

Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.

Для чего необходим такой коэффициент? С его помощью можно:

• Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
• Варьировать температурный режим внутри помещений дома.

Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:

• Через наружные стены покидает здание до 40% тепла.
• Через полы — до 10%.
• То же самое относится и к крыше.
• Через вентиляционную систему — до 20%.
• Через двери и окна — 10%.

Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции. Это немаловажный фактор

Это немаловажный фактор.

К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:

• Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
• Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
• Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.

Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:

• Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
• Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
• При 20% — 1,0.
• При 30% —2.
• При 40% — 1,4.
• При 50% — 1,5.

И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:

Вид строительного материала

Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.

Размеры комнат и этажность здания

Схема системы отопления

Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?

• Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
• При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
• При 3,5 м — 1,1.
• При 4,5 м —2.

А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.

При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.

Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.

Нормы температурных режимов помещений

Перед проведение любых расчётов параметров системы необходимо, как минимум, знать порядок ожидаемых результатов, а также иметь в наличии стандартизированные характеристики некоторых табличных величин, которые необходимо подставлять в формулы или ориентироваться на них.

Выполнив вычисления параметров с такими константами, можно быть уверенным в достоверности искомого динамического или постоянного параметра системы.

Для помещений разнообразного назначения существуют эталонные стандарты температурных режимов жилых и нежилых помещений. Эти нормы закреплены в так называемых ГОСТах

Для системы отопления одним из таких глобальных параметров является температура помещения, которая должна быть постоянной в независимости от периода года и условий окружающей среды.

А вот комнатная температура воздуха в зимний период обеспечивается системой отопления. Поэтому нам интересны диапазоны температур и их допуски отклонений для зимнего сезона.

В большинстве нормативных документов оговариваются следующие диапазоны температур, которые позволяют человеку комфортно находиться в комнате.

Для нежилых помещений офисного типа площадью до 100 м2:

• 22-24°С – оптимальная температура воздуха;
• 1°С – допустимое колебание.

Для помещений офисного типа площадью более 100 м2 температура составляет 21-23°С. Для нежилых помещений промышленного типа диапазоны температур сильно отличаются в зависимости от предназначения помещения и установленных норм охраны труда.

Комфортная температура помещения у каждого человека “своя”. Кто-то любит чтобы было очень тепло в комнате, кому-то комфортно когда в комнате прохладно – это всё достаточно индивидуально

Что же касаемо жилых помещений: квартир, частных домов, усадеб и т. д. существуют определённые диапазоны температуры, которые могут корректироваться в зависимости от пожеланий жильцов.

И всё же для конкретных помещений квартиры и дома имеем:

• 20-22°С – жилая, в том числе детская, комната, допуск ±2°С –
• 19-21°С – кухня, туалет, допуск ±2°С;
• 24-26°С – ванная, душевая, бассейн, допуск ±1°С;
• 16-18°С – коридоры, прихожие, лестничные клетки, кладовые, допуск +3°С

Важно отметить, что есть ещё несколько основных параметров, которые влияют на температуру в помещении и на которые нужно ориентироваться при расчёте системы отопления: влажность (40-60%), концентрация кислорода и углекислого газа в воздухе (250:1), скорость перемещения воздушных масс (0.13-0.25 м/с) и т. п

Вычисления

Точное значение потерь тепла произвольным зданием вычислить практически невозможно. Однако давно разработаны методики приблизительных расчетов, дающих в пределах статистики достаточно точные средние результаты. Эти схемы вычислений часто упоминается как расчеты по укрупненным показателям (измерителям).

Строительный объект должен быть спроектирован таким образом, чтобы энергия, требуемая для охлаждения, была минимальной. В то время как жилые здания могут быть исключены из конструкционного спроса на энергию охлаждения, поскольку внутренние потери тепла минимальны, ситуация в нежилом секторе несколько отличается. В таких зданиях внутренние тепловые выгоды, которые необходимы для механического охлаждения, вызваны отличительной кладкой на общую тепловую выгоду. На рабочем месте также необходимо обеспечить гигиенический воздушный поток, который в значительной степени осуществляется принудительным образом с возможностью регулирования.

Наряду с тепловой мощностью часто возникает необходимость рассчитать суточный, часовой, годичный расход тепловой энергии или среднюю потребляемую мощность. Как это сделать? Приведем несколько примеров.

Часовой расход тепла на отопление по укрупненным измерителям вычисляется по формуле Qот=q*a*k*(tвн-tно)*V, где:

• Qот — искомое значение к килокалориях.
• q — удельная отопительная величина дома в ккал/(м3*С*час). Она ищется в справочниках для каждого типа зданий.

Такой дренаж также необходим в течение летнего периода, чтобы остыть из-за удаления тепла снаружи воздухом воздуха и требованием для возможного осушения. Затенение в виде накладных или горизонтально обитающих элементов является методом сегодня, но эффект ограничен временем, когда солнце высоко над горизонтом. С этой точки зрения наиболее важным методом является тушение наружных подъемников, конечно, в отношении дневного освещения.

Сокращение внутренних тепловых выгод несколько проблематично. Это также поможет уменьшить потребность в искусственном освещении. Производительность персонального компьютера неуклонно растет, но значительный прогресс был достигнут и в этой области. Потребность в охлаждении также представлена ​​строительными конструкциями, способными накапливать тепловую энергию. Такие конструкции особенно тяжелые строительные конструкции, такие как. бетонный пол или потолок, что также может вызвать внутреннее накопление шпоры, наружные стены или помещения.

• а — коэффициент поправки на вентиляцию (обычно равен 1,05 — 1,1).
• k — коэффициент поправки на климатическую зону (0,8 — 2,0 для разных климатических зон).
• tвн — внутренняя температура в помещении (+18 — +22 С).
• tно — уличная температура.
• V — объем здания вместе с ограждающими конструкциями.

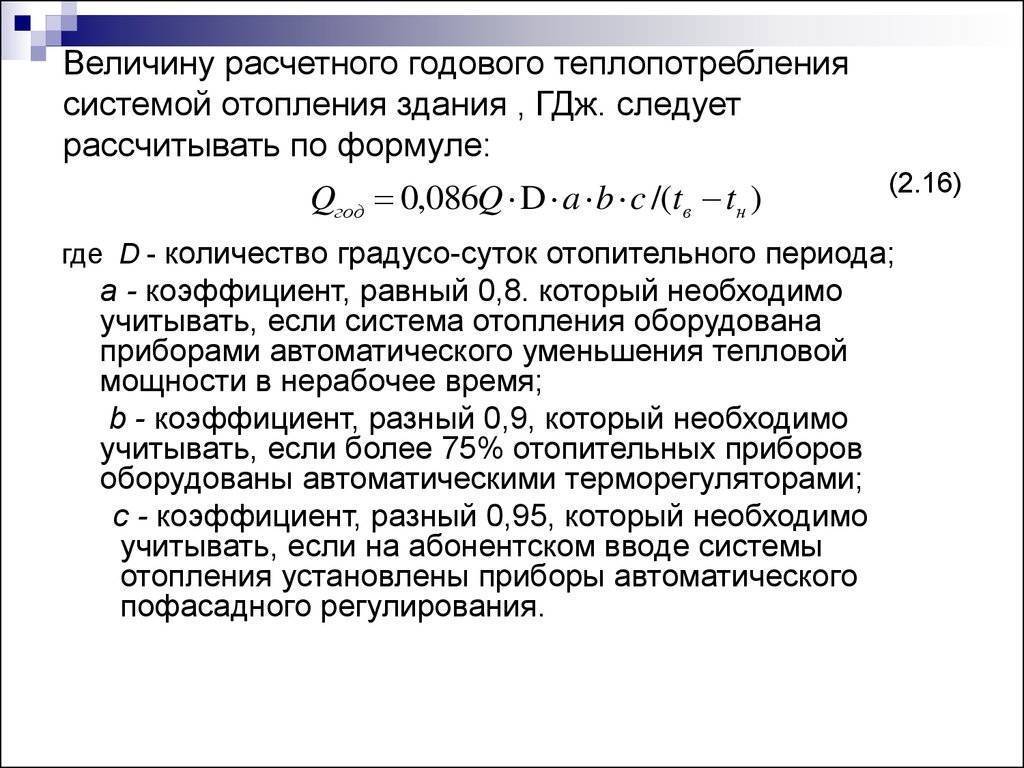

Чтобы вычислить приблизительный годовой расход тепла на отопление в здании с удельным расходом в 125 кДж/(м2*С*сут) и площадью 100 м2, расположенном в климатической зоне с параметром GSOP=6000, нужно всего-то умножить 125 на 100 (площадь дома) и на 6000 (градусо-сутки отопительного периода). 125*100*6000=75000000 кДж, или примерно 18 гигакалорий, или 20800 киловатт-часов.

Также выгодным является использование специальных материалов с фазовым сдвигом при подходящей температуре. Для легких жилых зданий без охлаждения, где емкость аккумуляции минимальна, возникают проблемы с поддержанием температурных условий в летние месяцы.

С точки зрения конструкции кондиционера, но также и необходимости в энергии охлаждения, необходимо будет использовать точные, доступные методы расчета. В этом отношении можно предсказать особенно четкий расчет теплоотводов. Как уже было сказано, потребность в энергии охлаждения будет минимальной в нулевых зданиях. Некоторые здания нельзя охлаждать без охлаждения, а предоставление оптимальных параметров для теплового комфорта трудящихся, особенно в офисных зданиях, теперь является стандартным стандартом.

Чтобы пересчитать годичный расход в среднюю тепловую , достаточно разделить его на длину отопительного сезона в часах. Если он длится 200 дней, средняя тепловая мощность отопления в приведенном выше случае составит 20800/200/24=4,33 КВт.

Понятие и суть гидравлического расчета отопления

Все механизмы обеспечения гидравлического режима являются весомым отличием между старой и новой системой контроля за отопительной системой. Ввиду того, что современные системы используют новейшие конструкции, материалы и технические решения, они получают сложные динамические процессы, которые мгновенно реагируют на малейшие изменения в температурном режиме.

С одной стороны, проектирование гидравлической системы влечет за собой немалую экономическую выгоду, а с другой – обустройство такого механизма теплоподачи требует глубоких специальных знаний в области применения высокотехнологической арматуры и прочих средств для прокладки подобной системы.

Соблюдение всех вышеуказанных условий вызвано следующими обстоятельствами:

• Подача теплоносителя обязана подаваться в количестве, достаточным для успешного и эффективного обогрева помещения при переменной температуре как наружного воздуха, так и воздуха внутри помещения;
• Попытки минимизировать эксплуатационные затраты, направленные в первую очередь на преодоление сопротивления гидравлики внутри отопительной системы;
• Минимизация капиталовложений, которые существенно зависят от диаметра прокладываемых труб;
• Тихая, надежная и эффективная работа проложенной системы отопления.

https://youtube.com/watch?v=eJ1zMLi7bWM

В заключении — таблица с актуальными данными ↑

Сравнение результатов нехитрых подсчетов формирует вывод: самой дешевой будет эксплуатация отопления с газовым котлом, если его установка и использование были учтены проектировщиками дома. Топочное помещение можно устроить и в старом здании, при соблюдении нормативов и при выполнении грамотных расчетов газовый котел не станет угрозой.

Содержание работы

1 Расход тепла на отопление.

1.1 Максимальный расход

Максимальный расход тепла на отопление определим по формуле:

где a-поправочный коэффициент, учитывающий отклонение расчетной наружной   температуры от средней расчетной (-30 ° С), a = 0,9 ;

V-объем здания по наружному обмеру, м 3 ;

q_от -тепловая отопительная характеристика здания, Вт/м 3 к;

-расчетная внутренняя температура здания, ° С;

-расчетная температура наружного воздуха для данной местности, для  Кемерово  =-50 ° С .

Для АБК получим

Аналогичные расчеты максимального расхода тепла на отопление проводим для всех потребителей и результаты сводим в таблицу 1.

Таблица 1

Рабочая таблица расчета тепла на отопление и вентиляцию при t_нар = -50°С

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую

Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Что такое нагрузка на вентиляцию?

В небольших помещениях — квартирах или офисах — тепловая нагрузка практически отсутствует. Условия вентиляции таких помещений не нуждаются в принудительной подаче приточного потока, поэтому подготовка свежего потока отсутствует. Однако, в зданиях с крупными залами и большим количеством людей, возникает необходимость в нагреве приточного воздуха.

Для увеличения температуры используются калориферы электрического или (чаще всего) водяного (парового) типа. Процесс нагрева представляет собой обычный проход потока воздуха сквозь рамку, заполненную ребристыми горячими трубками. Они отдают тепловую энергию потоку воздуха, а циркулирующий теплоноситель не дает им остывать. Такие конструкции являются самыми экономичными, хотя и требуют довольно трудоемкого монтажа обвязки и подачи теплоносителя.

При необходимости величину тепловой нагрузки можно изменить. Например, это делается при смене сезонов, когда нагрев приточного воздуха становится не нужен. Кроме того, режим нагрева потока приходится менять при реконструкции вентиляционной системы, присоединении дополнительных линий.

Обследование тепловизором

Все чаще, чтобы повысить эффективность работы отопительной системы, прибегают к тепловизионным обследованиям строения.

Работы эти проводят в темное время суток. Для более точного результата нужно соблюдать разницу температур между помещением и улицей: она должна быть не менее в 15 о. Лампы дневного освещения и лампы накаливания выключаются. Желательно убрать ковры и мебель по максимуму, они сбивают прибор, давая некоторую погрешность.

Обследование проводится медленно, данные регистрируются тщательно. Схема проста.

Первый этап работ проходит внутри помещения

Прибор двигают постепенно от дверей к окнам, уделяя особое внимание углам и прочим стыкам

Второй этап – обследование тепловизором внешних стен строения. Все так же тщательно исследуются стыки, особенно соединение с кровлей.

Третий этап – обработка данных. Сначала это делает прибор, затем показания переносятся в компьютер, где соответствующие программы заканчивают обработку и выдают результат.

Если обследование проводила лицензированная организация, то она по итогу работ выдаст отчет с обязательными рекомендациями. Если работы велись лично, то полагаться нужно на свои знания и, возможно, помощь интернета.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Формулы для расчётов и справочные данные

Расчет тепловой нагрузки на отопление предполагает определение тепловых потерь(Тп) и мощности котла (Мк). Последняя рассчитывается по формуле:

Мк=1,2* Тп, где:

• Мк – тепловая производительность системы отопления, кВт;
• Тп – тепловые потери дома;
• 1,2 – коэффициент запаса (составляет 20%).

Двадцатипроцентный коэффициент запаса позволяет учесть возможное падение давления в газопроводе в холодное время года и непредвиденные потери тепла (например, разбитое окно, некачественная теплоизоляция входных дверей или небывалые морозы). Он позволяет застраховаться от ряда неприятностей, а также даёт возможность широкого регулирования режима температур.

Как видно из этой формулы мощность котла напрямую зависит от теплопотерь. Они распределяются по дому не равномерно: на наружные стены приходится порядка 40% от общей величины, на окна – 20%, пол отдаёт 10%, крыша 10%. Оставшиеся 20% улетучиваются через двери, вентиляцию.

Плохо утеплённые стены и пол, холодные чердак, обычное остекление на окнах — всё это приводит к большим потерям тепла, а, следовательно, к увеличению нагрузки на систему отопления

При строительстве дома важно уделить внимание всем элементам, ведь даже непродуманная вентиляция в доме будет выпускать тепло на улицу. Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное.

В расчётах, чтобы учесть влияние каждого из этих факторов, используются соответствующие коэффициенты:

• К1 – тип окон;
• К2 – изоляция стен;
• К3 – соотношение площади пола и окон;
• К4 – минимальная температура на улице;
• К5 – количество наружных стен дома;
• К6 – этажность;
• К7 – высота помещения.

Для окон коэффициент потерь тепла составляет:

• обычное остекление – 1,27;
• двухкамерный стеклопакет – 1;
• трёхкамерный стеклопакет – 0,85.

Естественно, последний вариант сохранит тепло в доме намного лучше, чем два предыдущие.

Правильно выполненная изоляция стен является залогом не только долгой жизни дома, но и комфортной температуры в комнатах.  В зависимости от материала меняется и величина коэффициента:

• бетонные панели, блоки – 1,25-1,5;
• брёвна, брус – 1,25;
• кирпич (1,5 кирпича) – 1,5;
• кирпич (2,5 кирпича) – 1,1;
• пенобетон с повышенной теплоизоляцией – 1.

Чем больше площадь окон относительно пола, тем больше тепла теряет дом:

Соотношение площади окон к площади пола	Значение коэффициента
10%	0,8
10-19%	0,9
20%	1,0
21-29%	1,1
30%	1,2
31-39%	1,3
40%	1,4
50%	1,5

Температура за окном тоже вносит свои коррективы. При низких показателях теплопотери возрастают:

• До -10С – 0,7;
• -10С – 0,8;
• -15C — 0,90;
• -20C — 1,00;
• -25C — 1,10;
• -30C — 1,20;
• -35C — 1,30.

Теплопотери находятся в зависимости и от того, сколько внешних стен у дома:

• четыре стены – 1,33;%
• три стены – 1,22;
• две стены – 1,2;
• одна стена – 1.

Хорошо, если к нему пристроен гараж, баня или что-то ещё.  А вот если его со всех сторон обдувают ветра, то придётся покупать котёл помощнее.

Количество этажей или тип помещения, которые находится над комнатой определяют коэффициент К6 следующим образом: если над дом имеет два и более этажей, то для расчётов берём значение 0,82, а вот если чердак, то для теплого – 0,91 и 1 для холодного.

Что касается высоты стен, то значения будут такими:

• 4,5 м – 1,2;
• 4,0 м – 1,15;
• 3,5 м – 1,1;
• 3,0 м – 1,05;
• 2,5 м – 1.

Помимо перечисленных коэффициентов также учитываются площадь помещения (Пл) и удельная величина теплопотерь (УДтп).

Итоговая формула для расчёта коэффициента тепловых потерь:

Тп = УДтп * Пл * К1 * К2 * К3 * К4 * К5 * К6 * К7.

Коэффициент УДтп равен 100 Ватт/м2.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

• Площадь стен – 280 м². В нее включены окна – 40 м² ;
• Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
• Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
• Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
• Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Монтаж системы отопления

Расчет и монтаж систем отопления

Система водяного отопления частного дома основана на 3-х основных узлах. Это котел, трубы и радиаторы. В первую очередь монтируют радиаторы. Процесс этот простой и не требующий большого количества инструментов. Вам понадобятся перфоратор и строительный уровень. Первым вы будете сверлить отверстия под кронштейны, на которые навешиваются отопительные приборы. А вторым придется выравнивать их по определенным параметрам.

Месторасположение самих отопительных приборов может быть разным, но основное место, которое рекомендуют специалисты — под окном. Так тепло, исходящее от радиатора, отсекает холодный воздух, который поступает из оконного проема.

Следующий этап — это прокладка и монтаж труб. Если вы приняли решение устанавливать пластиковые трубы, то предварительно приобретите специальный паяльник

Очень важно правильно распределить трубопровод по всем комнатам. Может даже понадобится провести скрытую проводку. А схема прокладки покажет, какое количество фитингов придется приобрести

А схема прокладки покажет, какое количество фитингов придется приобрести.

Для тех, кто будет монтировать отопительную систему своими руками, несколько рекомендаций, касающихся работы с паяльником. После того как вы расплавили концы трубы и фитинга, при присоединении ни в коем случае не проворачивайте их друг относительно друга. Может образоваться неплотный стык, а это уже негерметичная конструкция, которая станет причиной будущих протечек. Потренируйтесь немного на отходах материала, не пожалев на это времени. И еще — если с одной попытки присоединить два элемента ровно у вас не получилось, стоит обрезать бракованный стык и перепаять его.

Нагрузки на ГВС и вентиляцию

Обычно расчет тепловой нагрузки на ГВС, отопление и вентиляцию осуществляют в комплексе. Вентиляция относится к сезонным нагрузкам и предназначается для замены уже отработанных воздушных масс на чистый воздух и для нагрева его до определенной температуры.

Формула для расчета нагрузки по системе вентиляции выглядит следующим образом:

Qв.=qв.V(tн.-tв.), где:

qв. – удельный показатель;

tн. и tв – температура воздуха снаружи здания и внутри его;

V – наружный объем постройки.

Когда рассчитывается на горячее водоснабжение тепловая нагрузка формула выглядит так:

Qгвс.=0,042rв(tг.-tх.)Пgср, где:

tг.-tх – температура горячей воды и холодной;

r – плотность воды;

в – отношение между максимальной нагрузкой и средней, которую определяют по ГОСТу;

П – предполагаемое количество потребителей горячего водоснабжения;

Gср – средний расход горячей воды.

Пример перерасчета и уменьшения тепловых нагрузок

Далее мы рассмотрим пример реального уменьшения тепловых нагрузок и затрат на отопления на одном из выполненных нами объектов.

Объект №1 – помещение коммерческого назначения

Помещение коммерческого назначения на первом этаже пяти-этажного здания в Москве.

Основные данные по объекту:

Адрес объекта	г. Москва
Этажность здания	5 этажей
Этаж на котором расположены обследуемые помещения	1-й
Площадь обследуемых помещений	112,9 м2
Высота этажа	3,0 м
Система отопления	Однотрубная
Температурный график	95-70 оС
Расчетный температурный график для этажа на котором находится помещение	75-70 оС
Тип розлива	Верхний
Расчетная температура внутреннего воздуха	+ 20 оС
Отопительные радиаторы, тип, количество	Радиаторы чугунные М-140-АО – 6 шт. Радиатор биметаллический Global (Глобал) – 1 шт.
Диаметр труб системы отопления, мм	Ду25
Длина подающего трубопровода системы отопления, м	L = 28,0 м.

Горячее водоснабжение и вентиляция на данном объекте отсутствовали.

Договорные тепловые нагрузки составляли 0,02 Гкал/час или 47,67 Гкал/год.

Расчет теплопередачи установленных радиаторов отопления с учетом потерь в трубопроводах и способа установки составил 0,007454 Гкал/час.

Максимальный часовой расход на отопление в трубопроводах составил 0.001501 Гкал/час.

В итоге, максимальный часовой расход на отопление составил 0,008955 Гкал/час или 23 Гкал/год.

Годовая экономия = 47,67 – 23 = 24,67 Гкал/год.

При средней стоимости Гкал 1,7 тысяч рублей, годовая экономия на отоплении для объекта площадью 112 м. кв. составила 42 тысячи рублей.
