Достоинства и недостатки теплых плинтусов
Далее мы будем рассматривать плюсы и минусы теплых плинтусов, как водяных, так и электрических. Начнем с положительных черт:

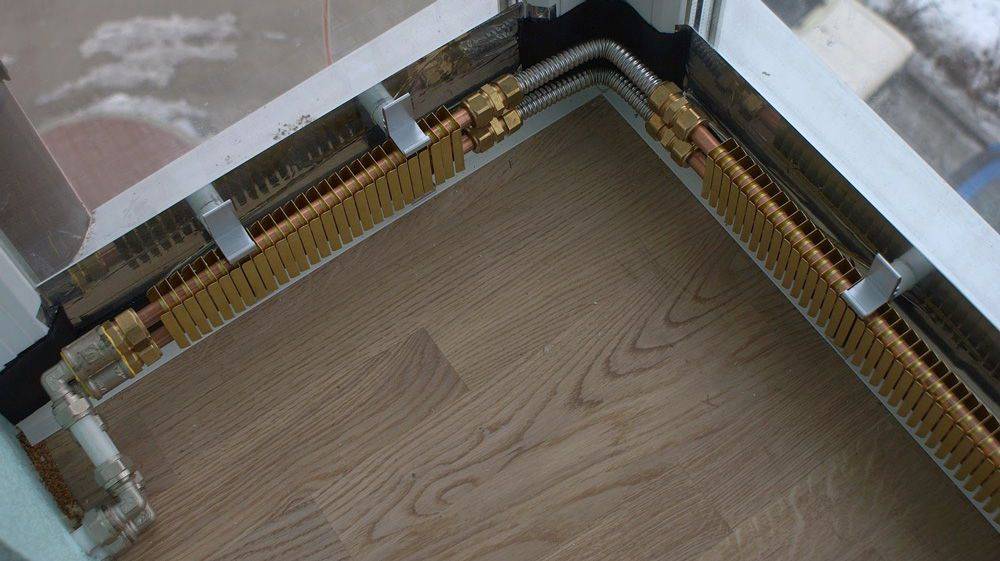

Плинтусные радиаторы отличный выбор для помещений с панорамными окнами.
Миниатюрность оборудования – пожалуй, это самое важное достоинство, характерное для любых теплых плинтусов, в том числе и электрических. Благодаря этому у нас появляется возможность получить в свое распоряжение предельно компактную отопительную систему, не бросающуюся в глаза; Возможность обогрева помещений с панорамными окнами – теплые плинтусы обеспечат надежную защиту от потоков холодного воздуха и предотвратят образование конденсата; Низкая температура корпусов – как правило, она не превышает +40 градусов, благодаря чему случайное прикосновение к плинтусным радиаторам не приводит к образованию ожогов; Равномерный прогрев воздушных масс по всему объему – вы не ощутите дискомфорта и чувства мерзнущих ног; Теплые плинтусы (в том числе и электрические) годятся для применения в любых помещениях – это кухни, гостиные, спальни, коридоры, лоджии, крытые балконы, террасы, торговые помещения, входные группы, холлы и многое другое; Возможность одновременной работы с любыми другими отопительными приборами. Например, совместно с электрическими теплыми плинтусами можно использовать электроконвекторы, а вместе с водяными приборами нередко монтируют классические батареи
Например, совместно с электрическими теплыми плинтусами можно использовать электроконвекторы, а вместе с водяными приборами нередко монтируют классические батареи.
Есть и некоторые недостатки:
Существуют некоторые сложности при установке теплых плинтусов в помещении с встроенной мебелью.
- Высокая стоимость теплых плинтусов – это характерно для любого оборудования, в том числе и электрического;
- Отсутствие экономичности – многие производители утверждают, что плинтусное отопление позволяет экономить, но эти утверждения можно поставить под сомнения;
- Высокое потребление электроэнергии – характерно для электрических моделей. Даже если в вашей местности действуют сельские тарифы, расходы будут очень высокими;
- Теплые плинтусы невозможно проложить там, где установлена встроенная мебель – она закрывает собой пространство, необходимое для монтажа оборудования.
Тем не менее, плинтусное отопление продолжает наращивать свою популярность. Там, где еще совсем недавно стояли громоздкие чугунные батареи, сегодня появляются предельно компактные теплые плинтусы – электрические и водяные. Благодаря продуманной конструкции, они обеспечивают быстрый и равномерный прогрев помещений, даря людям тепло.
Принцип устройства плинтусного отопления
Плинтусный обогреватель — это нагревательный прибор 140 мм в высоту и 30 мм в толщину, который размещают вдоль стен над полом по периметру комнаты.
Представьте, что известный всем нам большой радиатор отопления уменьшили и растянули — упрощенно конструкцию можно описать именно так.
Требуемая мощность собирается из нагревательных секций разной длины, теплый плинтус не только обогревает комнату, но и подсушивает влажный низ стен и углов
Материалы для производства используются самые теплопроводные и, соответственно, дорогие — алюминий, медь, латунь. Внешне термоплинтус представляет собой короб из алюминия, внутрь него помещен греющий элемент — две медные трубки с нанизанными на них латунными, медными или алюминиевыми пластинками (ламелями).
Наружный диаметр трубок — 13 мм, внутренний — 11 мм. Греющие модули стыкуются между собой, стыки соединяются медной пайкой или обжимными гайками, в углах используются специальные поворотные детали — полиэтиленовые или медные
В зависимости от теплоносителя различают жидкостные и электрические теплые плинтусы:
- в жидкостных циркулирует вода или антифриз, на 1 погонный метр приходится 0,34 литра жидкости, диапазон температуры — от 50 до 85 °C, температура задается вручную на коллекторе или автоматически;
- в электрических параллельно подсоединяются ТЭНы, их работа регулируется терморегулятором с встроенным температурным датчиком, определяющим степень нагрева воздуха в помещении.
Нагревательные модули надеваются на заднюю алюминиевую пластину, которая крепится к стене непосредственно над полом. Снаружи конструкция закрывается лицевой пластиной — тоже из алюминия.
Теплоноситель подводится от распределительного коллектора. Распределительный коллектор комплектуется счетчиками расхода, кранами (сливными, отсечными), автоматическими воздухоотводчиками, термометрами, манометрами — все это нужно для контроля и регулировки отопительной системы. Безопасный нагрев поверхности плинтуса — 40°С, максимальный — 80°С, воздух в помещении прогревается до 20-24°С.
В нижней и верхней частях предусмотрены прорези. Холодный воздушный поток заходит снизу внутрь корпуса, нагревается там, проходя между горячими пластинами, и снова выходит наружу, но через верхнюю прорезь.
В водяном термоплинтусе теплоноситель движется внутри теплообменников по трубкам, а в электрическом функцию теплоносителя выполняет греющий кабель, проложенный аналогично
Производители плинтусного отопительного оборудования заявляют теплоотдачу в пределах 200 Вт на 1 метр длины, но чтобы достичь этого показателя в жидкостной системе, температуру теплоносителя надо поднимать до 65 ºС, а такой нагрев лицевой панели безопасным уже не назовешь.
из Теплый плинтус — отличное решение для обустройства помещений с панорамным остеклением: пристроенных к дому веранд, лоджий в мансардах, холлов частных домов и присутственных мест Установка греющего плинтуса позволяет идеально замаскировать наличие отопительной системы Монтаж теплого плинтуса позволяет убрать радиаторы там, где они действительно будет мешать, но при этом обеспечить помещение теплом Для установки плинтусной греющей системы нет никаких ограничений. Ее можно монтировать в городских квартирах, загородных домах, торговых, спортивных комплексах, медучреждениях, детских садах Греющий плинтусный вариант может служить основным источником тепла и применяться в качестве дополнения радиаторного контура Плинтусный отопительный контур обеспечивает равномерную подачу тепла в помещение, при этом экономно расходует энергию Греющий плинтус идеально вписывается в любое дизайнерское решение, сочетается с деревянными стенами и всеми видами отделки Плинтусные отопительные контуры занимают минимум пространства, потому активно используются в малогабаритных помещениях, в узких прихожих, на обустроенных лоджиях Греющий плинтус в обустройстве верандыЛучший способ скрыть систему отопленияБезопасный вариант отопительной системыПлинтусная обогревающая система в квартиреПрименение в качестве дополненияСистема равномерного распределения теплаСочетаемость с любым интерьерным решениемМиниатюрные габариты системы
Область применения
Сегодня на рынке без проблем можно купить электрический плинтус для отопления. Он существенно превосходит по своим эксплуатационным характеристикам все варианты обычного отопления, которые не везде и применимы. Например, в загородных домах при отсутствии теплоцентралей, а иногда и газопровода единственным источником для обогрева могут служить только дрова и электричество. В этом заочном соревновании, конечно же, победа за плинтусом, ведь гораздо легче включить любой электронагревательный прибор, чем растапливать печь.
Такой плинтус − это по сути своей обычный ТЭН с нагревательной спиралью из специального стойкого к жару сплава, который и обеспечивает долгий срок службы прибора.
Плинтусная система аналогична в работе электрическим полам, в ней так же предусмотрен регулятор температуры для индивидуальной настройки микроклимата в помещении. Данные о температуре поступают из датчиков, размещенных на стенах, на уровне человеческого роста. Подключать такой прибор можно и в обычную бытовую розетку, профессионалы рекомендуют не нагружать лишний раз электропроводку дома и подключать прибор отопления напрямую по отдельной ветке электропровода к распределительному щитку с предусмотренным автоматом.
Виды греющих плинтусов
Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.
Одна из самых незаметных систем отопления — теплый (греющий) плинтус
Устройство отопления с водяным теплым плинтусом
Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.
Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя
Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого
Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры
Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.
Способ подключения
Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.
Лучевая схема подключения выглядит примерно так
Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.
Особенности монтажа
При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

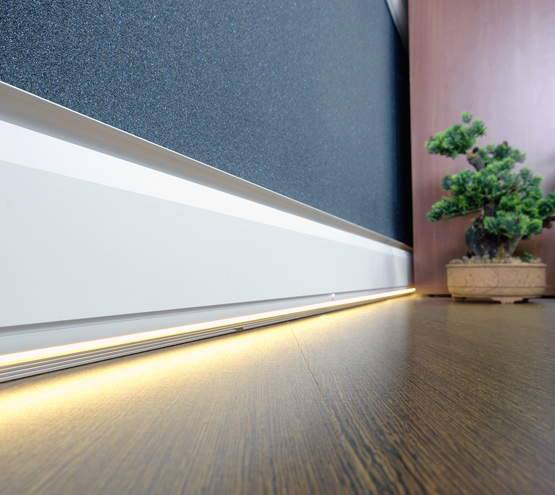

В смонтированном состоянии очень привлекательно
Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.
Электрический теплый плинтус
Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

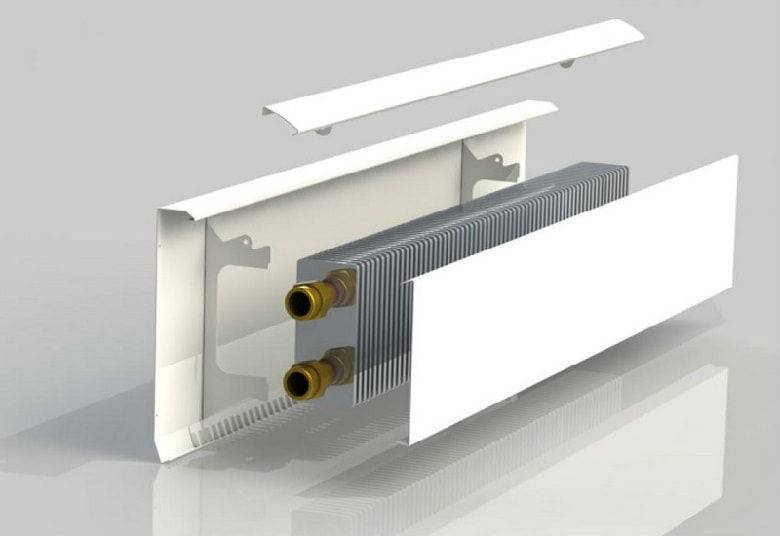

Общее устройство греющего плинтуса
Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.
Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.
Преимущества
Количество «поклонников» электроплинтусов стремительно возрастает. Этот прибор все чаще встречается в загородных домах и в городских квартирах. Своей популярностью он обязан собственным положительным качествам:
Плинтус незаметен в интерьере, ведь он монтируется в стандартное для подобных элементов декора место
Это очень важно в комнатах с нетипичным дизайном, где привычный многим радиатор может испортить внешний вид;
Большой диапазон температуры нагревающего элемента от 40 до 70 градусов Цельсия позволяет очень точно регулировать интенсивность нагрева помещения в любую погоду;
Нагретый воздух идет к потолку очень медленно и его движение не приводит к поднятию легких пылевых частиц с пола. Это особенно важно для людей, страдающих от аллергии или в домах с маленькими детьми;
Нагрев комнаты осуществляется равномерно, температура во всем помещении остается одинаковой
Этому способствует сниженная конвекция воздуха. Благодаря равномерному распределению тепла люди начинают реже болеть, ведь причиной простуды и насморка часто является холодный пол;
При работе прибора тепло передается воздуху и конструкциям дома. Даже при наличии отражающего элемента часть тепла уходит в стены, сокращая теплопотери здания.
Достоинства и недостатки
- Равномерный прогрев помещения без холодных и теплых зон.
- Не выжигается кислород.
- Снижение затрат на поддержание комфортной температуры за счет ее понижения на несколько градусов
- Обогрев идет тепловым излучением от теплых стен.
- Удобство встраивания в любые интерьеры.
- Более простой монтаж (по сравнению с теплыми полами).
Если не принимать во внимание заявление «не будут ничего они греть», недостаток пока выявлен один: высокая цена. Есть и еще один, но косвенный: водяной теплый плинтус — система многокомпонентная
Правильно все спроектировать и подключить непросто. С электрическими плинтусами чуть проще, но требуется навыки работы с электричеством. То есть, в обоих случаях желательна установка профессионалами, или подробное выяснение мелочей и особенностей у дилеров или производителей.
Принцип работы плинтусного отопления в графическом изображении: на уровне головы (примерно 1,6-1,7 метра) температура достигает комфортных 18-20 oC
5 Варианты применения и разнообразие дизайна
Этот вид обогрева используется не слишком часто, но довольно широко. Его можно применять и в оранжереях, и зимних залах, и в местах большого скопления людей — например, в бассейнах, концертных залах, спортзалах, музеях.
Подходит эта технология и для использования в частных домах. Она незаменима для владельцев угловых и торцовых комнат, особенно подверженных дуновениям ветра. Можно устанавливать её и в многоэтажках на лоджиях или балконах.
Лучше всего она проявляет себя в помещениях, где очень высокий потолок. Если использовать традиционную систему отопления, то весь горячий воздух уйдёт наверх, а внизу будет прохладно. Это легко исправить при помощи подогрева в плинтусе.
Плинтусное отопление и что это такое?
Плинтусной системой отопления называют отопительные приборы, которые в высоту не превышают 140 мм, а их толщина не больше 30 мм. Конструкция устанавливается над полом у стен по периметру комнаты.
Греющие плинтусы делают из меди, алюминия и латуни – материалов с высокой теплопроводностью. Внутри алюминиевого корпуса находится нагревательный элемент, состоящий из пары медных трубок с нанизанными на них пластинами из латуни, меди или алюминия.
Область применения
Плинтусный радиатор отопления предназначен для обогрева жилых помещений в многоквартирном или частном доме. Однако приборы подходят только для отопления комнат высотой не больше 4-х метров, поэтому в общественных заведениях они практически не используются. Исключение составляют детские дошкольные учреждения и гостиницы.
Преимущества и недостатки
Плинтусное отопление обладает следующими преимуществами:
- Благодаря принципам конвекции тепловые восходящие потоки хорошо прогревают воздух внизу и в средней части комнаты. Немного выше (на уровне головы человека) воздух будет чуть прохладней. Формирующийся микроклимат полезен для людей – человек будет ходить по теплому полу, сможет дышать прохладным воздухом. Самая комфортная зона для человека формируется на высоте полутора метров.
- Внешняя привлекательность – дополнительное преимущество отопительного оборудования. Корпус компактного прибора полностью скрывает непривлекательные отопительные коммуникации.
- Термоплинтусы считаются экономичным оборудованием, потому что на протяжении отопительного сезона работают в целом по 6-8 ч в сутки.
- Агрегат не создает такие активные конвекционные потоки, как традиционные радиаторы, поэтому в помещении циркулирует мало пыли, что очень полезно для здоровья людей.
- Плинтусное отопление можно использовать в помещениях высотой до 400 см.
- Все нагревательные элементы надежно закрыты, поэтому термоплинтус является безопасным прибором.
- Благодаря равномерному распределению нагретого воздуха в помещении углы не отсыревают, и в них не образуется плесень.
- За счет компактных размеров радиатора он не мешает расстановке мебели в помещении. При необходимости термоплинтус можно установить вокруг встроенного шкафа.
- Ассортимент расцветок и конфигурация отопительного прибора разнообразные. Корпус можно перекрашивать в нужный цвет.
- Термоплинтусы не пересушивают воздух в комнате, формируют благоприятный для человека микроклимат.
Недостатки плинтусного отопления заключаются в том, что после расстановки шкафов циркуляция воздуха в помещении ухудшается, а установить плинтус перед мебелью не получится. Термоплинтусы довольно дорогие, потому что изготавливаются из дорогостоящих металлов. Установку придется заказать у профессионалов, поэтому она тоже будет стоить немало. Отопительные системы из водяных теплых плинтусов самые дорогие. При протекании труб на стенах появятся пятна и разводы.
Как установить водяной тепло плинтус своими руками
Стоит признать, что единственное, чем не могут похвастаться теплые водяные плинтуса – цены. Отзывы при этом утверждают, что такая трата оправдана и в будущем вы не пожалеете о своем вложении. Однако как быть, если такая стоимость не входит в ваши возможности? В этом случае можно сэкономить, проведя работы самостоятельно, не прибегая к помощи специалистов.
Вот список материалов, которые понадобятся вам для самостоятельной работы:
-металлопластиковые трубы;
-теплоизоляционный материал;
-коллектор с кранами;
-переходники (как металлические, так и пластиковые);
-набор обычных инструментов, имеющихся у любого домашнего мастера;
-плинтусные конвекторы с набором заглушек, а также декоративными крышками.
Для монтажа теплоплинтуса понадобятся трубы диаметром 16 мм
Традиционно установка начинается с монтажа коллектора, к которому подводится труба, предназначенная для обеспечения питания отопительного устройства. В качестве первоисточника тепла может быть использован газовый, электрический, жидкостный или твердотопливный котел. Одним словом тот, который имеется в наличии
Обратите внимание, что для корректной работы отопления давление должно быть в норме и составлять 3 атм. Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера
Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м
Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера. Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м.
Полезный совет! При подсчете необходимого количества плинтуса, не забудьте вычесть из общего периметра ширину дверного проема. В противном случае вы переплатите практически за целый лишний метр.
Вполне допускается установка плинтуса не по всему периметру комнаты, а лишь в некоторых её частях. Это удобно, если у вас имеется встроенная мебель, или же вы используйте теплый плинтус как дополнительный, а не как основной источник тепла.
Вывод полиэтиленовых труб для теплого плинтуса
Разводка труб для теплого водяного плинтуса: отзывы и советы по установке
Разобравшись с подсчетами и подготовив все необходимое для работы, можно переходить непосредственно к подключению системы. Разводка труб осуществляется путем их прокладывания по черновому полу таким образом, чтобы к началу каждого контура был отдельный подход. Само собой разумеется, что каждый контур требует наличия двух труб: одной для подачи теплоносителя, и второй для забора. На этом этапе вам понадобятся переходники, которые используют для подключения радиаторов.
-первым делом необходимо прикрутить основание. В дальнейшем к нему будет крепиться теплообменник, изготовленный из цветных металлов;
-закрепив теплообменники, их необходимо соединить. Для этого используются угловые или прямые переходники;
Полезный совет! Обращайте внимание на то, чтобы все соединения были плотно затянуты. В противном случае возникает риск появления протечки
-перед тем как завершить установку, система обязательно проверяется на герметичность. Для этого пускается в нее под давлением вода до тех пор, пока система не будет полностью заполнена, затем она заглушается. Нужно внимательно осмотреть каждое соединение, чтобы убедиться, что нигде нет протечек. Если неисправностей не обнаружено, можно снова включить систему;
Систему водяного теплого плинтуса необходимо обязательно протестировать на герметичность
в завершение работ закрываются коробы при помощи специальных панелей и заглушек, идущих в комплекте, и отличающихся в зависимости от выбранной модели.
Как видно, главная задача, которая стоит перед вами – обеспечить полную герметичность всех соединений. Лучше несколько раз проверить, что все соединения закручены плотно, а в случае сомнений еще раз дополнительно их подтянуть, чтобы исключить риск протечки.
Еще один совет, который желательно принять во внимание, если вы впервые планируете монтировать теплый плинтус самостоятельно – подача теплоносителя должна осуществляться через верхнюю трубу. Уходить вода будет через нижнюю
Нельзя сказать, что это обязательное условие, однако, согласно технологии, именно так считается правильным.
Принцип работы плинтусного отопления
Плинтусное отопление довольно эффективно благодаря тому, что осуществляется нагрев вовсе не воздуха, а стен помещения. Стены здесь выступают в роли радиаторов, поддерживающих температуру в комнате. Чтобы воздух нормально поступал к теплоносителю плинтуса и выходил из него беспрепятственно, в коробах предусмотрены специальные две щели.
Для плинтусного отопления основное – это материалы, которые должны обладать большой теплопроводностью. Нагрев теплоносителя до очень высоких температур здесь не так уж важен.
Следует отметить и возможность работы этой системы в качестве устройства, которое понижает в помещении температуру. Достаточно лишь залить в систему специальную охлаждающую жидкость. Эффект от подобного применения будет существенно ниже, нежели при нагреве, однако вполне ощутимым.
Из плюсов этой системы необходимо отметить:
- полное отсутствие конвекции, а значит — отсутствие в воздухе взвеси пыли;
- плинтусное отопление абсолютно безопасно для человека;
- тепло распространяется по комнате равномерно;
- короба и стены имеют безопасную для животных и человека температуру;
- сухость стен и воздуха;
- удивительная простота монтажа;
- отсутствие каких-либо противопоказаний для применения;
- плинтусные радиаторы выглядят довольно эстетично, а также экономят пространство;
- существенная экономия топлива;
- простота демонтажа и ремонта;
- возможность монтажа терморегуляторов.
- высокая цена комплектующих – алюминий и медь;
- сделать правильное плинтусное отопление своими руками не получится;
- наиболее допустимая длина контура отопления точно не должна быть более 15 метров;
- невозможность какого-либо декорирования плинтуса;
- невозможность установки близко к стенам мебели;
- расположение нагревательных элементов очень близко к стене приводит к быстрому разрушению покрытия стен.
В сегодняшних условиях, когда материалы, применяемые при отделке и строительстве, помогают свести все теплопотери к минимуму, а монтаж стеклопакетов ограничивает доступ воздуха в помещение, отопление плинтусного типа стало довольно актуальным.
Видео «Плинтусное отопление»:
Монтаж теплого плинтуса
Для монтажа понадобится инструмент: разводные ключи в наборе, дрель с ударной функцией (или перфоратор), молоток, кусачки, пассатижи, ножницы (резать пластик). Плинтусная система обогрева быстро монтируется, если заранее подготовлены точки подключения.
Еще до приобретения необходимого оборудования нужно спланировать, какой мощности нужны нагревательные элементы и как разместить их по периметру комнаты.
Сборка системы водяного обогрева
Этап 1. Измеряем расстояние от точки, где будет расположен распределительный коллектор, до местонахождения плинтуса. Отрезаем две длины защитной трубы и две с припуском 20 см — соединительной. Соединительную вставляем в защитную, концы закупориваем клейкой лентой для защиты от грязи.
Монтаж водяной системы плинтусного отопления: красный цвет — основной поток, синий — обратный. Труба обратного потока должна находится выше
Этап 2. Трубы тянем по полу без натяжения так, чтобы при необходимости наращивания рядом можно было проложить еще одну или несколько. Закрепляем монтажными лентами, покрываем защитным раствором, оберегая от повреждений, и выводим в нужном месте на стену в 6 см над полом и в 10-15 см от края стены или угла, фиксируем цементом.
Этап 3. После укладки чистового пола продолжаем работу. Наклеиваем изоляционную полоску по всей длине. Протягиваем алюминиевую кромку (тоже по всей длине отопления), закрывая стык стены и пола. Привинчиваем ее или закрепляем клейкой лентой, силиконом.
Этап 4. Прокладываем по верхней линии специальный профиль, надеваем на него держатели на расстоянии 15 см от углов и через каждые 40 см по стене.
Этап 5. Для соединения отопительных труб и нагревательных элементов используем соединительные муфты с гайками, втулками и прокладками, в углах — угловые поворотные трубки 90º , в торцах — торцевые поворотные трубки 180º и заглушки. Термосекции соединяем между собой переходниками.
Присоединяя греющий модуль, надо снять 2-3 ламели с краю и надеть на трубки соединительные гайки, опрессовочные детали, резиновые прокладки
Этап 6
Соединенные обогревательные секции осторожно вдавливаем в держатели. Надеваем декоративные панели (прикрепляем шурупами или защелкиваем) и декоративные угловые элементы. Подключаем систему к коллектору, заливаем воду, тестируем при рабочем и максимальном давлении
Как и всем коллекторным системам греющему плинтусу требуется циркуляционный насос, стимулирующий движение теплоносителя. Без насоса нагретой воде сложно циркулировать по протяженному контуру. Однако использование технических устройств отражается на общей стоимости системы.
Плинтус заработает, если все технологические операции были выполнены без нарушений. При протечке проблемные соединения надо дожать гаечным ключом. Подача теплоносителя осуществляется через коллектор циркуляционным насосом от котла или из общей (централизованной) системы отопления.
Сборка системы электрического обогрева
Для теплого плинтуса в электрическом щите надо сделать отдельный автоматический выключатель. Его мощность определяется количеством отопительных модулей.
Этап 1. Подводим электропитание к распределительной коробке, которая должна быть рядом с местонахождением системы на высоте 4-6 см от пола.
Монтаж электрической системы отопления: чаще всего электрическая система используется там, где есть возможность подвести электропитание нужной мощности, или в малометражных помещениях как дополнительное отопление
Этап 2. Наклеиваем на стену изоляционную ленту.
Этап 3. Устанавливаем нижний алюминиевый профиль (кромку) и верхний, на который насаживаем держатели на таком же расстоянии, как и для водяной системы – 15 см от углов и с шагом в 40 см вдоль стены. Монтируем выносной терморегулятор. Он должен находиться на высоте около 1,5 м напротив модулей системы и на расстоянии от них не менее 2 метров.
Этап 4. Вставляем электронагревательные элементы (ТЭНы) в нижнюю трубу греющего модуля, закрепляем модули в держателях так, чтобы они не касались стены.
Электрические контакты ТЭНов имеют резьбу, две гайки, стопорное кольцо на пружине, термоусадочную трубку для дополнительной изоляции. Соединяются модули параллельно силовым термостойким кабелем с покрытием силиконом и термостойкостью до 180°C.
Этап 5. Сверху закрываем систему пластиковым коробом.
Для подключения обогревающих модулей используется 3-х жильный кабель: коричневая жила — фаза, синяя — ноль, зеленая (желтая) — заземление. Заземлять кабель нужно обязательно
Подключение смонтированной системы отопления к электропитанию лучше доверить специалисту по электрике. Он проверит надежность изоляции измерительными приборами, подаст электроэнергию и настроит термостаты.
