Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Возможные ошибки и их устранение

При установке плёночного тёплого пола, монтаж под линолеум которого может вызвать трудности, могут возникнуть ошибки.

  • Во время работы неизбежно возникают ошибки. Это вполне нормальный и естественный процесс. Для того чтобы избежать их, нужно заранее понять, каков объём работы. Самая распространённая ошибка — это банальная нехватка времени. Для того чтобы не допустить такого развития событий, лучше оставить на монтаж времени с запасом.
  • Также некоторые умудряются расплавить линолеум. Это возможно во время соединения монтажных проводов.
  • Не стоит забывать и зафиксировать полосы термоплёнки. Для этого нужно воспользоваться скотчем.

После того как все работы закончены, проводят тестирование и смотрят, как работает конструкция в целом. Если с ней возникают какие-то проблемы, то лучше всего поручить монтаж профессионалам.

Какой ИК тёплый пол лучше под линолеум

Теперь о выборе инфракрасной плёнки. Всё начинается с измерений габаритов комнаты (кстати, если это ванная, или другое влажное помещение, лучше подумать об ином варианте тёплого пола). По 40 см от каждой стены нужно отступить и вычесть из оставшейся площади мебель, под которую плёнку стелить нельзя.

ИК-плёнка бывает рулонная и в готовых комплектах. В первом случае, можно приобрести ровно столько, сколько понадобится для комнаты. Но отдельно придётся приобретать все остальные составляющие системы.

Рулонный теплый пол

В комплект положили инструкцию, клеммы, специальный скотч, проводку для соединения с терморегулятором, гофру для прокладки кабеля. И если габариты в комнате совпали с размерами плёнки в комплекте, то его приобретение может упростить жизнь, и ускорить процесс.

Иногда выбор останавливают на стержневом варианте. Здесь в токопроводящих шинах встроены гибкие стержни. Термопара – это полимер, излучающий инфракрасные волны. Особенность данного типа – к нему не требуется подключать термостат, поскольку стержни саморегулирующиеся.

Однако стоит такой вариант дороже, чем плёнка.

Баня – помещение, которое регулярно не отапливается, поэтому зимой она может часто промерзать. А в сильные холода протопить баню будет сложно. Теплые полы в данном случае – отличное решение. Как сделать теплый пол в бане – рассмотрим монтаж водяного и электрического вариантов.

О том, как рассчитать количество необходимых материалов и финансовые затраты на монтаж теплого водяного пола, разберем тут.

Для максимальной эффективности теплых полов требуется учитывать толщину стяжки. По этой ссылке https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/styazhka-dlya-vodyanogo-teplogo-pola.html поэтапно рассмотрено изготовление смеси для стяжки и порядок ее укладки.

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Глифталевый

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Мармолеум

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

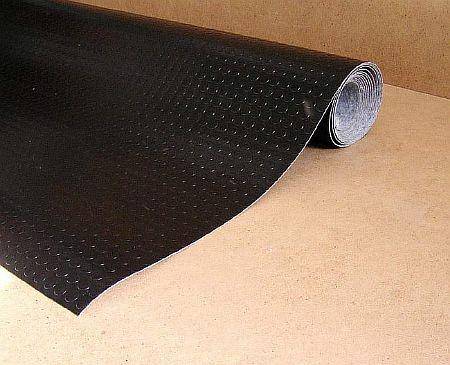

Резиновый

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Однослойный

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Утепленный

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Укладка ИК-пленки на основания из дерева

Вне зависимости от вида нагревательных элементов для их размещения требуется ровная и жесткая поверхность. Если мокрая бетонная стяжка не подходит из-за увеличения нагрузки на доски используется вариант «сухого» монтажа, без задействования строительных растворов. Обязательным условием является подготовка деревянного основания: заделка щелей, устранение перекосов, обработка антисептиками. При наличии значительных перепадов уровня рекомендуется положить поверх досок листы фанеры, в идеале ‒ с системой пазов. В любом случае края выравнивающего материала подгоняются друг к другу, к деревянному полу он прикручивается саморезами, их шляпки обязательно утапливается вглубь на 1‒2 мм. Допускается прокладка тонкого утепляющего слоя между фанерой и основой.

Далее монтаж пленки на деревянный пол проходит в следующей последовательности:

1. Укладка вспененного утеплителя: фольгированной поверхностью вверх, для фиксации используется строительные скобы, стыки герметизируются скотчем.

2. Разработка схемы монтажа инфракрасного пленочного теплого пола с учетом размещения тяжелой мебели, определение месторасположения терморегулятора.

3. Подготовка полотен нужных размеров. Основным руководством при разрезании пленки является обозначенные производителем линии, инструментом служат обычные ножницы.

4. Настил инфракрасного пленочного пола под линолеум: подготовленные куски следует положить рядом друг с другом, исключая нахлесты.

5. Изоляция битумным материалом участков разреза, которые не будут контактировать с основной схемой подключения.

6. Установка контактов на медную шину, их фиксация.

7. Склеивание развернутых листов инфракрасного теплого пола под линолеум скотчем по стыку с дополнительной прихваткой на отдельных участках (с шагом около 50 см).

8. Параллельное соединение полос по заранее выбранной схеме монтажными проводами с зачищенными концами и изолируются битумом.

9. Установка датчика температуры с внутренней стороны пленки в 15 см от края, закрепление его скотчем. Предусматривается защита устройства от механических повреждений: во вспененном утеплителе для него прорезается специальное отверстие, подключаемые провода надежно фиксируются.

10. Укладка соединительных проводов и утапливание их в пеноизоле. Последнее условие является обязательным, теплый пол под линолеум из ИК-пленки должен быть максимально ровным.

11. Монтаж и подключение терморегулятора для теплого пола согласно инструкции производителя. В идеале для него выделяется отдельный автомат, все коммуникации убираются в защитный короб или скрываются в стене.

12. Проверка работы системы электрического обогрева: отдельных полотнищ и общей схемы. Если тестирование проходит удачно (нет искр и перегревов на клеммах, элементы выдерживают нагрев до 33 °C и равномерно выделяют тепло), то монтаж инфракрасной пленки под линолеум на деревянный пол считается завершенным.

Далее поверх полос внахлест размещается полиэтилен и фиксируется скотчем. Для исключения порчи нагревательных элементов и кабелей рекомендуется положить еще один слой фанеры или OSB-плиты, предпочтение отдается материалам, не требующих дополнительной фиксации к деревянному полу, то есть листам «шип-паз». Побочным эффектом такого выравнивания выступает снижение теплоотдачи, но только так можно сберечь тонкие нагревательные полосы от механических повреждений и прогорания. Завершающим этапом укладки теплого пола под линолеум является расстилание и фиксация самого покрытия. Для исключения температурных деформаций его оставляют незакрепленным при включенной системе обогрева на 1-2 дня, и лишь потом на него наносят клеящую мастику (двусторонний скотч в данном случае использовать нежелательно, он уступает в равномерности теплоотдачи и надежности).

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Особенности укладки линолеума

Под линолеум также понадобится подготовить основание. Сначала поверх инфракрасной пленки укладывают слой полиэтилена. Этот материал выполняет функции гидроизоляции.

Отдельные полосы кладут с перехлестом в 10-20 см и закрепляют скотчем

При этом нужно передвигаться по поверхности инфракрасной пленки очень осторожно, чтобы не нарушить целостность графитовых нагревателей

Далее монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящим основанием под линолеум. Напольное покрытие этого типа поставляется свернутым в рулоны, поэтому перед монтажом его рекомендуется расстелить и оставить на несколько суток.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и подождать, пока покрытие выровняется

В случае с теплыми полами процесс можно улучшить. Линолеум стелют на основание из ДВП без закрепления, и потом включают инфракрасную пленку. Под воздействием тепла процесс выравнивания пройдет быстрее. Терморегулятор при этом следует установить на уровень 28 градусов или чуть меньше. Для линолеума такая температура считается оптимальной.

После того, как покрытие станет достаточно ровным, остается только закрепить линолеум на основании. Эту операцию выполняют с помощью двустороннего скотча или клея.

Использование клеевого состава считается более подходящим для использования с теплыми полами, если не запланирован демонтаж и перенос оборудования. Клеящее вещество обеспечивает плотное прилегание и равномерный прогрев.

Со спецификой устройства напольных греющих систем по деревянному основанию и по бетонному полу вы узнаете, ознакомившись с рекомендуемыми нами статьями.

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Глифталевый

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Мармолеум

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Резиновый

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Однослойный

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Утепленный

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Это интересно: Как сделать теплые полы от водяного отопления: рассматриваем развернуто

Нюансы технологии

Обязательным условием монтажа теплого пола на деревянный пол под линолеум является контроль над вырабатываемой мощностью, она не должна превышать 150 Вт/м2. Нормативным руководством по требованиям к электрообогреваемым поверхностям служит ГОСТ Р 50571.25-2001, согласно которому все нагревательные элементы нуждаются в двойной или усиленной изоляции. Эти же нюансы актуальны и для бетонного пола и других типов оснований. Приступать к тестированию системы нагрева без тщательной проверки изоляции запрещено.

Для достижения нужного результата при укладке теплого пола под линолеум рекомендуется:

  • Использовать специальный изоляционный герметик на участках среза в помещениях с повышенной влажностью.
  • При выборе стороны ориентироваться на инструкцию производителя теплого пола.
  • Во время монтажа под линолеум беречь нагревательные элементы от механических повреждений (включая падение инструмента).
  • Размешать пленку как минимум на 10 см от стен, на 20 ‒ от других нагревательных устройств и радиаторов.

К ошибкам монтажа инфракрасного теплого пола под линолеум относят размещение на неровном или мягком основании, использование неподходящего покрытия. Грубейшее нарушение технологии ‒ нахлест соседних полос пленки друг на друга, ненадежная их фиксация или изоляция. Терморегулятор устанавливается при отсутствии напряжения в сети, в идеале для него выделяется отдельная линия, верхний предел шкалы составляет 30 °C. Укладка теплого пола под линолеум проводится при температуре воздуха около 18 °C, при отключенных отопительных приборах. Все работы ведутся в условиях нормальной влажности, размещение на непросохшую основу недопустимо.

Монтаж на бетонный пол

Преимуществом этого варианта является жесткость поверхности и отсутствие потерь тепла через щели в досках, все этапы работ все так же выполнимы своими руками. Инфракрасная пленка укладывается под линолеум на полностью просохшее бетонное основание, для предотвращения попадания влаги поверх него расстилается полиэтилен или мембраны, и лишь потом ‒ тонкий вспененный утеплитель. Для обеспыливания и защиты от грибка плоскость рекомендуется обработать грунтами глубокого проникновения.

Допускается размещение пленки под линолеум на старый бетонный пол, но при отсутствии перепадов по уровню (не более 1-2 мм) и трещин. Выравнивающие работы обязательны, с этой целью удобно использовать саморастекающиеся строительные смеси с размером фракций в пределах 3-6 мм. Остальные этапы монтажа инфракрасной пленки на бетонный пол проходят согласно упомянутой выше пошаговой инструкции. В данном случае поверх полос помимо изоляции из полиэтилена укладывается фанера или ДСП исключительно с пазовой системой (зафиксировать ее иначе своими руками практически невозможно). Основным нюансом является потребность в гидроизоляции снизу, в отличие от древесины бетон не пропускает, а накапливает влагу.

Следует отметить, монтаж ИК пола своими силами считается экономным вариантом, но в плане надежности и долговечности пленка уступает водяным теплым полам. При этом линолеум относится к допустимым, но не оптимальным покрытиям для всех систем подобного рода за исключением дорогостоящих стержневых матов. Он подходит для любого типа нагревательных элементов, но чувствительность к высоким температурам ограничивают его применения в случае, если такое отопление является основным. Согласно отзывам потребителей укладывать линолеум на теплый пол без защитного слоя фанеры бессмысленно, слишком высок риск повреждения кабеля или карбоновых полос. Вместе с тем этот материал проще других положить самостоятельно, без обращения в строительные фирмы.

Принцип работы ИК системы

Структура инфракрасного тёплого пола помимо основного покрытия включает медные или серебряные полосы, проводящие ток, карбоновый излучатель и плёночный слой. Помимо этого сама система тёплого покрытия укомплектовывается терморегулятором, термодатчиком, специальными клипсами и зажимами, кабелем для подключения к сети.

Карбоновая паста, которая нанесена параллельными полосками, под действием электрического тока создает лучи. Они в свою очередь, достигнув плотного покрытия, нагревают его. Система устроена таким образом, что воздух получает тепло от прогретого ламината. При этом часть лучей проходит сквозь покрытие и нагревает стоящие в комнате предметы.

Для монтажа применяют плёночные материалы мощностью от 150 до 440 Вт/кв. метр. Под ламинированные доски используют плёнки с минимальным показателем (150 Вт/кв. метр). Этой мощности достаточно, чтобы прогреть пол до 40-45 градусов. Инфракрасная система подогрева считается рациональной, так как её монтаж позволяет создать оптимальные условия отопления.

Как протестировать функциональность нагрева пола

Тестируем систему

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Подготовка основания

Какой бы вариант ни был выбран, дощатое покрытие, тем более, если оно не новое, требует определенной подготовки.

  • Чтобы система «теплого пола» была эффективной, на деревянном полу следует ликвидировать все щели и зазоры.
  • Если дощатый пол новый, не пропитан олифой и не покрыт краской, то его следует покрыть антисептическим средством и дождаться его просыхания.

«Облагораживание» старого деревянного покрытия фанерой

При выборе для монтажа пленочной инфракрасной системы поверхность дощатого покрытия должна быть идеально ровной. Если на нем есть существенные перепады или некоторые доски выступают выше других, то придется применить циклевку или настелить сверху листы фанеры. Края листов выравнивающего покрытия должны лежать в одной плоскости, не выше и не ниже уложенного рядом фанерного полотна. Кроме этого, они должны быть плотно подогнаны друг к другу.

Укладка водяного пола не требует столь тщательного выравнивания – здесь будет выполняться настил из досок с вырезанными пазами для укладки труб. Но заделку щелей и обработку деревянного основания нужно будет провести обязательно, если на его поверхность не будет монтироваться фанера.

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.
