Термопара в газовой плите: принцип работы + инструктаж по замене устройства

Проверка

Проверить термопару на работоспособность достаточно просто. Для этого необходимо сначала демонтировать элемент. Перед демонтажем можно провести чистку. Выполняется она следующим образом:

Необходимо при помощи наждачной бумаги зачистить корпус наконечника. Скопившийся нагар не пропускает тепло, что приводит к долгому нагреву термоэлемента.
Также нужно проверить все электрические контактные соединения. Часто при включении нескольких конфорок происходит повышение температуры, от чего плавится изоляция проводов

Не изолированные провода могут касаться корпуса плиты, создавая короткое замыкание.
Стоит обратить внимание на жесткость усадки клемм. Нагрев медных наконечников может снизит контакт с проводником, от чего клапан просто не получит напряжения для создания магнитного поля.
После чистки нужно повторить включение плиты

Если проблема осталась прежней, термопару нужно демонтировать.

Часто в одной плите установлены термоэлементы на всех конфорках и внутри шкафа. Если чистка не привела к желаемому результату, придется демонтировать и проверить все элементы.

Перекрыть главный кран подачи газа.
Понять верхнюю панель плиты.
Если устройство находится внутри духового шкафа, демонтировать дверцу.
Найти электромагнитный клапан.
При помощи гаечного ключа отсоединить элемент от корпуса клапана. Газовые регуляторы имеют различное соединение, простое штуцерное или в виде клемм

Отсоединять клеммы нужно осторожно, чтобы не поломать выступающий наконечник. Восстановить его не удастся.

Далее понадобится просто осмотреть поверхность элемента. Если он поврежден, то проверка не потребуется. Деталь придется заменить. Починить расплавленную пару невозможно. Если корпус целый, понадобится проверка мультиметром:

  1. Мультиметр установить в режим замера минимального постоянного электрического напряжения.
  2. В трубке имеется токопроводящий контакт, к нему необходимо присоединить «+» щуп мультиметра.
  3. Щуп «минус» соединить с корпусом элемента.
  4. Нагреть наконечник на открытом пламени.

При нагреве, исправный термоэлемент должен выработать долю электрического тока от в 17–25 мВ. Если напряжение отсутствует или ниже этих значений, деталь требует замены. Прозванивать деталь на сопротивление не рекомендуется. Такая проверка покажет только целостность корпуса. Неработающую термопару запрещается разбирать с целью ремонта. Восстановить нагревательные элементы не получится, так как невозможно найти детали для замены.

В случае исправной термопары, проверки потребует электромагнитный клапан. Отремонтировать его сложно, при неисправности лучше заменить новым. Для проверки клапан нужно демонтировать, предварительно перекрыв подачу газа. На работающих плитах такую процедуру выполнять нельзя. Далее:

  1. Проверить деталь на загрязнения.
  2. Вынуть и почистить фильтр, на последних моделях он расположен со стороны входа.

Далее понадобится батарейка или блок питания. «+» контакт от батарейки необходимо соединить с единственной клеммой устройства, «минус» при помощи куска провода подается на корпус. В течение минуты должен прозвучать щелчок, оповещающий об открытии запорного устройства. После отсоединения батареи от клеммы, щелчок должен повторится, оповещая о закрытии затвора. Если клапан не отреагировал на подачу напряжения, его необходимо поменять строго на аналог. В случае закрытия во время подачи напряжения, клапан тоже признается непригодным.

Электрическая поверхность

Для начала поговорим о том, как отремонтировать электрическую варочную поверхность и какие неисправности могут быть у данного варианта плиты. Чаще всего владельцы сталкиваются с ситуацией, когда варочная панель не работает либо не нагревается одна из конфорок при подключении питания.

В этом случае ремонт сводится к тому, что нужно выполнить следующие этапы:

  • Проверить напряжение в розетке, т.к. возможно вышла из строя именно эта электрическая точка, в результате чего отсутствует питание.
  • Тщательно просмотреть шнур и вилку на наличие механических повреждений. Иногда на этом ремонт и заканчивается – нужно просто заменить электрическую вилку либо шнур.
  • Демонтировать варочную поверхность со столешницы, отключив все провода и открутив крепежные планки.
  • С помощью мультиметра проверить термопредохранитель (на фото ниже) и трансформатор. Если сопротивление отсутствует либо отличается от номинального, нужно заменить элементы цепи на новые.
  • Проверить все соединения проводов (на блоке управления, переключателях, терморегуляторе, конфорках) и убедиться, что нет банального обрыва цепи. Сначала постарайтесь визуально найти неисправность, а потом уже мультиметром прозвоните все участки цепи согласно схеме.

Зачастую, найти поломку электрической варочной панели своими руками не сложно, если Вы умеете обращаться с мультиметром. При отсутствии данного прибора можно воспользоваться индикаторной отверткой, которая покажет наличие напряжения на определенном участке цепи.

Помимо этого хотелось бы рассказать, почему варочная панель может перестать работать, чтобы Вы знали причину неисправностей и способы ремонта каждой. Итак, среди основных поломок, чаще всего встречаются следующие:

  • Перегорает плавкий предохранитель в результате скачка напряжения. Замена не представляет ничего сложного, к тому же стоимость предохранитель мизерная. Чтобы защитить технику от такой неисправности рекомендуется установить устройство защиты сети от перенапряжения.
  • Не работает конфорка (одна либо сразу же несколько). Вероятнее всего произошел обрыв цепи на ТЭНе. Если это проводок отпаялся, ремонт своими руками не будет сложным при наличии паяльника. Если же нагревательный элемент перегорел его нужно заменить на новый. Прозвонили ТЭН, а он целый? Проверьте блок управления, иногда еще обрыв контакта происходит на переключателе, который нужно или отремонтировать, или заменить.
  • Не работает сенсор. Тут уже дела обстоят посерьезнее, т.к. сенсорную варочную панель сложно будет ремонтировать электрику-новичку. Сначала, как и в предыдущих случаях, прозвоните сенсор. Если же найти банальную причину неисправности не удается, Вам придется либо заменить сенсорную панель, либо сдать в ремонт. Обычно выход из строя данного элемента цепи встречается крайне редко и вызван неправильной эксплуатацией техники. Если Вы обнаружили, что сенсор не включается после мойки, значит, блок управления попросту перегорел от солевого раствора, которым рекомендуют мыть поверхность некоторые горе-советники на форумах.
  • Не нагревается либо слабо греет. Опять-таки, прозвоните нагревательный элемент, термостат, регулятор температуры. Может возникнуть противоположная ситуация, когда электрическая варочная панель сильно греется и не отключается. В этом случае с вероятностью 95% можно сказать, что причиной перегрева является выход из строя термостата, который не отключает питание при достаточном нагреве конфорок. Ремонт термостата не производится, поэтому его нужно заменить.
  • Треснула поверхность. Редчайший из случаев, который может произойти со стеклокерамической варочной панелью. Если Вы увидели, что на поверхности образовалась паутина из трещин, и при этом Вы на 100% уверены, что никто из семьи не уронил на нее тяжелую посуду, причины может быть две.

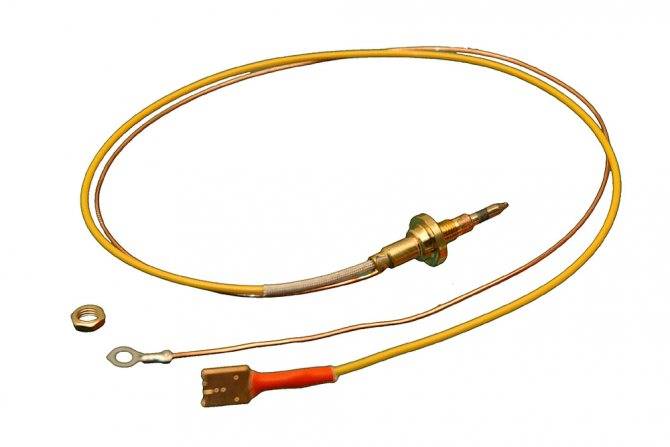

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.


Термопара контролирует в горелке наличие открытого огня, а при его отсутствии в течение полуминуты–минуты перекрывает подачу газ, чтобы предотвратить трагедию

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.


Прогорание термопары обычно происходит лишь в газовых котлах и бойлерах, работающих постоянно. В газовых плитах рассматриваемые термодатчики газконтроля служат до замены по 20–30 лет

Среди достоинств термопар:

  • простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
  • дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
  • длительный срок эксплуатации;
  • высокая эффективность контроля температуры пламени;
  • быстрое перекрытие газа;
  • простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Плюсы и минусы

Как и у любого устройства, у термопар имеются как достоинства, так и недостатки. Среди преимуществ приборов можно отметить их низкую стоимость, что обусловлено достаточно простой конструкцией, и продолжительный срок службы. Долговечность устройств объясняется отсутствием сложных узлов и подверженных трению движущих элементов. Важным плюсом является широкий спектр измеряемых температур, а также лёгкий монтаж и демонтаж прибора. Нельзя оставить без внимания и многофункциональность термопар, позволяющую использовать устройство как в качестве датчика контроля за пламенем, так и в роли термометра.

К недостаткам относят предел напряжения, который ограничен 50 мВ. Это является одной из причин погрешностей показаний, возникающих при измерении температур. Отсутствие линейной зависимости между значениями температур и разницей потенциалов также является минусом устройства. К тому же деталь не подлежит ремонту, и при выходе из строя заменяется на новую. Впрочем, иногда прекращение работы термопары связано с плохим контактом. Для возобновления работы котла нужно снять термопару, зачистить проводники и установить прибор на место.

Руководство по ремонту газконтроля

Если газ на плите гаснет, то проблема может крыться не только в термопаре. Однако чаще всего дело именно в ней.

Основной признак проблем с газконтролем – после розжига конфорки и отпускания ручки или кнопки открытия «голубого топлива» пламя сразу тухнет. Это происходит из-за перекрытия клапана, так как термо-ЭДС для поддержания его открытым отсутствует либо недостаточна.

Причины шума конфорок газовых плит подробно изложены в статье, с полезной информацией которой стоит ознакомиться.

Прежде чем приобретать новую термопару, надо определиться с причиной плохой работы имеющегося прибора – возможно проблема в отошедших контактах на клапане, тогда надо лишь их подтянуть

Самостоятельно выполнять проверку, производить ремонт и замену термопары в газовой плите своими руками следует только при полном перекрытии газа. Сначала необходимо закрыть вентиль на баллоне с газовой смесью или трубе с метаном, а только потом приступать к каким-либо работам. Также не стоит забывать об отключении электроснабжения, если в конструкции есть энергозависимые приборы.

Наконечник термопары располагается непосредственно возле конфорки и газового огня. А в духовке его найти можно возле рассекателя пламени в верхней части духового шкафа. Этот кончик должен быть без нагара, минеральных отложений и каких-либо повреждений.

Если рабочий наконечник термопарного датчика покрыт окалиной, то ее в обязательном порядке следует счистить наждачной бумагой. Чем больше нагара, тем меньше тепла доходит до термопары, а тем меньше она соответственно создает ЭДС. Полученных милливольт может банально не хватать для открытия электромагнитного клапана.

Как проверить перед заменой?

Термопара обычно имеет один наконечник для установки возле огня. Но есть и варианты с двумя или тремя кончиками контроля температуры. Их обычно используют в духовках, однако все зависит от конкретной модели плиты.

У термопар с несколькими рабочими наконечниками имеется особенность – если лишь один из них не нагрет или вышел из строя, то электромагнитный клапан окажется закрыт. Поэтому, чтобы точно найти причину проблем, подобные термопарные устройства проверять придется особенно внимательно. Неисправным может быть лишь один из датчиков.

Исправная термопара для плиты на газу при нагреве над свечкой уже через 20–30 секунд выдает ЭДС порядка 15–20 мВ – если меньше, то датчик надо менять

Еще один момент – проводники термопары на участке до клапана должны быть натянуты или болтаться в корпусе плиты. При этом их подсоединение к электромагниту должно быть жестким, висящий «на честном слове» разъем здесь недопустим.

Выпускаются рассматриваемые устройства с длиной от 40 до 130 см. Выбирать по этому показателю термопарный прибор газконтроля следует очень внимательно. С одной стороны проволоку проводников нельзя излишне натягивать, а с другой она не должна лежать на нагреваемых поверхностях или свободно болтаться.

Как поменять устройство?

Перед тем как поменять поврежденную термопару в газовой плите, следует осмотреть прибор на:

  • наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
  • отсутствие прогара данного наконечника (в этом случае только полная замена);
  • жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
  • исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.

Менять рассматриваемый прибор следует только тогда, когда он точно неисправен. Во многих случаях, чтобы газовая плита вновь заработала, можно обойтись очисткой наконечника от нагара и проверкой контактов.

Чтоб произвести замену термопары, с газовой плиты придется снять переднюю панель, а также поднять на ней верхнюю крышку с конфорками

Рабочий наконечник термопары жестко зафиксирован возле конфорки или горелки с помощью гайки. Если она из-за накипи не поддается откручиванию, то излишне давить на ключ не стоит. Так можно лишь сломать крепление. Лучше воспользоваться сначала растворителем.

Второй конец термопары к электромагнитному клапану крепится с помощью резьбового разъема либо двух обжимных контактов. Снять их не представляется чем-то сложным. Новый термопарный датчик ставится в аналогичной последовательности – одним концом он крепится возле конфорки, а вторым к электромагниту.

Слабо горят конфорки

Бывает так, что как ни поворачивай ручку, конфорка горит только на минимальной мощности. Если не предпринимать никаких мер, со временем она может перестать гореть совсем. Скорее всего, причина в том, что забилась форсунка, подающая газ.

Сбежавшая еда в форсунку попадает редко, ведь во время готовки она защищена верхней частью конфорки. Чаще причиной засора становятся чистящие средства, особенно – на основе соды.

Почистить жиклер достаточно легко: для начала нужно снять верхнюю часть конфорок и поднять стол, в некоторых случаях может понадобиться замена жиклеров на плите. Форсунка конфорки – это небольшая деталь, верхушка газовой трубы, с тоненьким отверстием посередине.

Это отверстие нужно аккуратно прочистить. Делать это лучше всего зубочисткой. Использовать для прочистки металлические предметы не рекомендуется, чтобы не повредить отверстие.

Сбежавшая еда в форсунку попадает редко, ведь во время готовки она защищена верхней частью конфорки. Чаще причиной засора становятся чистящие средства, особенно – на основе соды

Чтобы вычищенная грязь вылетела наружу, а не просыпалась в газовую трубу, рекомендуем периодически открывать подачу газа на эту конфорку – буквально на полсекунды, но на полную мощность. Для безопасности при этом нужно открыть окно или включить вытяжку.

Подробнее о том, как увеличить мощность газовой конфорки можно прочесть в этом материале.

Устранение неисправностей газовой плиты

Характерные неисправности для каждой марки газовой плиты, а также «слабые места» той или иной модели мы расписали в соответствующих разделах. Для более точной информации о поломках газовой плиты определенного бренда переходите по ссылкам..

Прежде чем пытаться чинить неисправности газовой колонки, убедитесь, что есть доступ к газовым и электрическим коммуникациям (поменяны батарейки и открыты все краны). Мы часто сталкиваемся с клиентами, которые жалуются: «открываю кран вода, а колонка не зажигается», вызывают мастера и платят деньги как за хороший капитальный ремонт, потому что не соблюдают и не знают простые правила эксплуатации, которые описаны инструкциях.

1. Газовая горелка плиты не зажигается или выключается. Р аспространенная неисправность газовой плиты и варочной поверхности – плохое включение или вовсе не включение газовой горелки. Эта неисправность может быть вызвана обычным засором форсунки частичками еды; трещина или нарушение изоляции на свече розжига; поломка электромагнитного клапана или сгоревшая термопара. Если ваша плита оснащена автоматическим розжигом, стоит проверить наличие тока в электрической сети включив другой прибор.

2. Газовая горелка плиты гаснет во время работы. Е сли газовая горелка плиты во время работы гаснет, стоит понаблюдать за сгоранием газа. Пламя от конфорки должно омывать термопару со всех сторон. Если огонь не достает до термопары, следует почистить форсунку плиты: – в противном случае понадобиться регулировка подачи газа. Если вышеуказанные действия не помогли, вам потребуется квалифицированная помощь специалиста, который доставит и заменит сгоревшую термопару.

3. Не работает электроподжиг (не щелкает, нет искры) Э та поломка не приговор панели, большинство владельцев переходят на спички. Причина возникновения: отсутствие напряжения в сети; перегорел блок генерации искры (блок поджига); окислились контакты кнопок включения. Устранения неисправности начинается с проверки розетки. Включают в розетку заведомо исправный бытовой прибор. Контакты визуально осматриваются, при необходимости очищаются спиртом. Если эти манипуляции не помогли – меняют блок поджига.

4. Слабо горит газ (горелка может не включиться). Е сли пламя на газовой горелки горит вяло чем обычно (имеет маленькую корону), причина неисправности может заключаться в засорении отверстия жиклера распыляющего газ. Следует произвести капитальную чистку горелки. Высота пламени напрямую зависит от количества поступаемого топлива и воздуха к горелке. Регулировка воздушной заслонки и чистка форсунки может исправить проблему, но эту работу должен выполнять специализированный мастер.

5. Плохо горят горелки плиты (коптят). Е сли пламя на газовой горелки горит вяло чем обычно (имеет маленькую корону), причина неисправности может заключаться в засорении отверстия жиклера распыляющего газ. Следует произвести капитальную чистку горелки. Высота пламени напрямую зависит от количества поступаемого топлива и воздуха к горелке. Регулировка воздушной заслонки и чистка форсунки может исправить проблему, но эту работу должен выполнять специализированный мастер.

6. Краны регулировки подачи газа проворачиваются с трудом. В большей степени происходит из-за налипания жира на поворотные механизмы (ручка регулировки и пластиковые колечки). Всё снять и помыть мыльным раствором. В меньшей степени происходит из-за отсутствия смазки внутри крана. Следует разобрать неисправный кран, вычистить старую графитовую смазку и нанести новую. Не переусердствуйте с количеством смазки, иначе со временем отверстия крана забьются излишками.

8. Запах газа. З апах газа во время готовки или по завершению, говорит о том, что газовая плита требует технического обслуживания. Если вы почувствовали присутствие газа около плиты или в помещении, где установлен кухонный прибор, незамедлительно перекройте кран на опуске к плите, откройте окна и проветрите помещение. Очень часто при ремонте мы замечаем, что утечка газа происходит от некачественного подключения. В будущем доверяйте монтаж проверенным организациям. Такую неисправность газовой плиты сложно устранить своими руками, обращайтесь за помощью в газовую службу.

9. Отключается горелка после отпускания ручки. С овременные газовые плиты импортного производства постоянно «страдают» из-за плохой работы системы газ-контроль. Часто ломается термоэлектромагнитный клапан. Мы рекомендуем не пытаться ремонтировать его и тем более отключать, правильным решением будет поменять изношенный клапан новым. Газ-контроль это, прежде всего Ваша безопасность и безопасность вашего имущества.

Особенности осуществления термоконтроля в газовом котле

Практически единственным устройством, подходящим для измерения температур с крайне большим значением является термопара. Она может использоваться для множества разнообразных устройств, в том числе и для газовых котлов.

Устройство и принцип действия термопары в газовом котле

Поскольку термопара рассчитана на работу в условиях высокой температуры, для её изготовления применяются термостойкие материалы. Если говорить более точно, этот элемент производится с использованием нескольких металлов, что позволяет обеспечить ему необходимые свойства. Поскольку работа газового котла без применения термопары просто невозможна, то  любая её поломка влечёт за собой  необходимость полной остановки рабочего процесса и наискорейшей замены элемента. Подобная ситуация возникает от того, что при работе термоэлемент сцеплён с электромагнитным отсекающим клапаном. Дисфункциональность термоэлемента приводит к перекрытию топливного канала и прекращению подачи топлива. В результате происходит затухание горелочного устройства.

Рис.1: Схема термопары в газовом котле

Если говорить простым языком, то принцип работы термопары заключается в следующем: при спаивании между собой двух различных металлов и последующем нагревании точки спая, на противоположных концах получившегося элемента формируется разница потенциалов. Другими словами, образуется напряжение. Подключённый к этим концам измерительный прибор, позволяет замкнуть цепь и формирует условия для появления электрического тока. Уровень напряжения при этом довольно незначительный, однако его хватает для открытия электромагнитного клапана, пропускающего топливо к запальнику.

В работе термопары реализуется так называемый эффект Зеебека. С точки зрения учёных данный эффект обуславливается тем, что частицы, транспортирующие заряд в момент нагрева изменяют свой энергетический уровень. Как результат: поток электронов движется по направлению к холодной части проводника, либо наоборот, формирую электродвижущую силу плюсового или минусового значения. Конкретное направление движения частиц определяется характеристиками проводящих  материалов, из которых «собран» элемент

Самым важной точкой в конструкции этого элемента является место спайки металлов. Именно качественно выполненное соединение обеспечивает долговечность и бесперебойную работу элемента. Существует несколько возможных сочетаний металлов для создания термопары

В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой

Существует несколько возможных сочетаний металлов для создания термопары. В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой.

Чтобы в необходимый момент подать топливо на запальник, изначально придётся заняться открытием электромагнитного клапана вручную. Для этого достаточно нажать на шток, тогда газ попадёт на запальник, который его и подожжёт, после чего начинает происходить нагрев термоэлемента. Спустя полминуты удерживать клапан открытым самостоятельно уже нет необходимости, поскольку выработка напряжения термоэлементом уже началась.

Что делать, если перестала работать духовка

Устройство электрического духового шкафа

Если в поломке виновен владелец или срок гарантии истек, существуют 3 варианта:

  • устранить неисправность самостоятельно;
  • найти частного мастера;
  • обратиться в фирму, занимающуюся постгарантийным ремонтом.

Выбор делается после самостоятельного осмотра. Случается, что сбои в работе ремонта не требуют. Оборудование может перестать работать из-за неплотно закрытой дверки, нечаянно выдернутого из розетки шнура, перебоев в подаче электроэнергии.

Если у модели электронный дисплей, причиной сбоев может стать заедание кнопки или длительное нажатие на нее. Ошибка определяется по кодам, их можно устранить самостоятельно после детального изучения инструкции.

Если неисправен ТЭН, еда готовится долго, элемент бледный с одной стороны и негорячий (проверяется после выключения прикосновением руки в прихватке). Поломку термостата самостоятельно определить невозможно. О неисправности свидетельствует увеличение времени приготовления пищи при установленной температуре.

Если вышел из строя таймер, сгорел электрический модуль, повредились контакты, без мастера не обойтись. Замена этих запчастей не требует больших затрат. Другое дело — блок. Его стоимость достаточно высокая, поэтому его замена немного дешевле покупки новой духовки.

Если оборудование газовое, то самостоятельно устранить можно всего две причины плохой работы: загрязнение горелки и замену уплотнителя дверки. Если виновна горелка, то огонь не распределяется равномерно. Нужно снять противень и почистить все отверстия. Если виновата дверка, то подставленная к ней рука чувствует жар. Уплотнитель стоит недорого, поменять его может любой.

При проблемах с газовым оборудованием необходимо помнить, что газ взрывоопасен, поэтому при любой серьезной неисправности лучше обратиться к специалистам. Правилами эксплуатации этого вида приборов не предусмотрена их самостоятельная установка и ремонт.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  • Некорректно спаяны провода.
  • Есть электрический шум.
  • Утечка уже произошла.
  • Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  • Использовать большую по толщине проволоку.
  • Позаботиться об отсутствии температурных перепадов на участке.
  • Следить, чтобы проволока не испытывала натяжения и не колебалась.
  • Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену.

Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Советы

Эксплуатация и последующий ремонт термопары, должен проводится с соблюдением техники безопасности.

  1. Необходимо своевременно реагировать на утечку газа. Даже новая газовая защита может не сработать. Такое случается по причине попадание в затворное седло мусора. Мусор появляется в системе подачи газа из-за некачественного ремонта труб.
  2. Запрещается охлаждать термоэлемент водой. Резкий перепад температуры может разрушить образующие ток стержни.
  3. Запрещается эксплуатировать термопары с налипшей пищей, нагаром. Инородные покрытия сохраняют высокую температуру. После отключения плиты, затворный механизм не сработает, что приведет к утечке газа.
  4. После замены элемента нужно контролировать его работу в течение нескольких дней.
  5. Запрещается приобретать детали от неизвестных производителей, подделки низкого качества. За новой парой лучше обратиться в специализированный магазин или сервис компании производителя газовой плиты.
  6. Если есть сомнения в том, что самостоятельно удастся проверить или заменить термопару, лучше доверить это специалистам, отвезти плиту в сервис.

Замена термопары легкий, но очень ответственный процесс. Не стоит пренебрегать простыми правилами безопасности.

Как ее проверить?

Безопасность вашего дома – исправный датчик термопары. Несколько раз в год термопаре необходима обязательная проверка и регулировка. Для этого приглашайте мастера, который сделает безопасный и точный анализ устройства.

Во время проверки показаний термопары учитывайте качество измерений самого устройства, систематически проверяя его работу.

Причины некорректной работы термопары:

  • неправильно проведенная спайка двух металлических стержней;
  • присутствие электрического шума;
  • вы чувствуете запах газа, происходит утечка;
  • термоэлектричество неоднородно.

Чтобы устранить эти проблемы, во время установки устройства следует:

  • выбирать термопару с толстой и большой проволокой;
  • не допускать температурного перепада;
  • не допускать натяжения и колебания металлической проволоки;
  • использовать датчик, который имеет рабочий температурный разброс.

Проверять исправность термопары нужно, следуя пошаговой инструкции.

  • Термопара имеет два конца. При проверке один из них нужно нагреть пламенем от запальника, а второй – при помощи гайки закрепить на резьбу клапана (электромагнитного).
  • Следующий этап заключается в ее отделении от котла. Потом нужно обеспечить стабильное пламя. Для этой цели также используется и газовая конфорка. Но эксперты советуют использовать пламя свечи.
  • Кончик устройства погружается в пламя, он должен находиться на уровне примерно 1 см над пламенем. Здесь нужно помнить, что огонь нагревает устройство практически до половины, поэтому лучше держать его за кончик.
  • Далее используется тестер, который определяет милливольты. Подключается он к выходному контакту и к корпусу самой термопары.
  • Если термопара исправна, то через 30 секунд после нагрева результат будет составлять от 17 до 25 мВ. А вот если этот показатель не превышает минимальный порог, то это означает, что она неисправна.

О том, как заменить термопару на газовой плите, вы можете узнать далее.
