Терморегулятор для холодильника: устройство, проверка + тонкости замены при необходимости

Коды ошибок холодильников Indesit (Индезит)

Код	Неисправность
F01	Пускозащитное реле не срабатывает (залипло)
F02	Контакты пускозащитного реле нарушены, нет связи
F03, F14	Не работает плата панели управления
F04	Не работает вентилятор в морозильной камере
F05	Проблемы с панелью управления. Не срабатывает заслонка.
F06	ТЭН оттайки не работает. Замкнуло тиристор.
F07	Нагреватель, отвечающий за оттайку, не потребляет ток.
F08	Электромагнитный клапан подсоединен неправильно.
F09	В программе возникла ошибка.
F10	Зависит от модели: Техника с NO-FROST — проблемы с заслонкой. Агрегаты с CCZ — проблемы с клапаном переключения.
F11	В моделях NF случилось замыкание тиристора вентилятора в отделении холодильника.
F12	Дисплей не связан с модулем управления.
F13	В холодильниках NF не работает вентилятор.
F15	В системе Mutiflow случилась неисправность тиристора, который управляет нагревателем.
F16	В холодильниках со статическим охлаждением проблемы с вентилятором. В системе Ноу Фрост проблемы с работой нагревателя Multiflow.
F17	Для Ever Fresh: неисправность вакуумного насоса. Поломка клапана (AQUA CARE).
F20	Нет света в отделении.
F21	Термодатчик NTC не работает.
F22, F23	Нарушены контакты воздушного датчика NTC.
F24, F25	Поломка NTC в морозилке или в ее испарителе.
F26	Нарушена проводка воздушного датчика.
F28	Модуль экрана сломан.
F40	Сломана кнопка сенсорного экрана.

Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.

Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

компрессор работает без перерывов или с очень короткими и редкими перерывами;
температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
на стенках появляется большое количество изморози или даже льда;
внутри холодильника слишком тепло;
холодильник не включается после отключения и т.п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Чтобы правильно определить причину проблем, выявленных в процессе функционирования бытового холодильника, понадобится провести небольшую диагностику. Это можно сделать самостоятельно

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

Чтобы протестировать работу термореле, нужно освободить холодильник от всех продуктов, поместить внутрь камеры термометр и проверить его показания через несколько часов

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.

Вариант #3 — визуальный осмотр камеры холодильника

Если после размораживания внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Появление снежной шубы в холодильной камере почти всегда означает, что терморегулятор работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если же двигатель продолжает работать – терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов

В этот период нужно обратить внимание на длительность перерывов в работе компрессора

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.

Как правильно отрегулировать терморегулятор холодильника

Терморегулятор имеет ручное управление, а термостат — автоматическое. В моделях с электронным управлением оптимальную температуру устанавливают в градусах. В холодильной камере — от +4 до +6 °С, в морозильной — -18 °С. В агрегатах с механическим управлением ручку устанавливают в положение от 2 до 3,5, которое соответствует оптимальному режиму.

Случается, что необходима индивидуальная настройка термостата. Когда, например, агрегат работает много лет, температура на испарителе повышается из-за ряда причин (износа компрессора, старения теплоизоляции и др.). В результате увеличивается коэффициент рабочего времени техники. Либо после замены терморегулятора холодильник недостаточно морозит. Настраивать устройство самостоятельно не рекомендуется, регулировку лучше доверить специалистам, так как это долгий и сложный процесс. Так, процедура в 2-камерном агрегате занимает около суток, в 1-камерном — в 2 раза меньше.

Разберемся, как настроить терморегулятор холодильника. На корпусе устройства есть два регулировочных винта.

Они отвечают за диапазон включения и отключения по температуре и за перепад срабатывания. Регулировка одного винта смещает температурный диапазон. Так, если при заводских настройках термостат срабатывает при -10°С и +3,5°С, то при вращении они сдвигаются, например, в положение -5°С и + 8,5°С. После регулировки второго винта восстановление заводских настроек практически невозможно. Самостоятельная настройка терморегулятора может привести к поломке детали.

Рассмотрим, как отрегулировать термостат 2-камерного холодильника на примере Danfoss 25Т65. Сначала ручку управления ставят в среднее положение. Если закрутить центральный регулировочный болт, техника отключится. Если его немного открутить, длительность работы агрегата увеличится. Болт, расположенный снаружи, регулирует время простоя бытового прибора. Если его открутить, холодильник будет дольше стоять, если закрутить — меньше.

Видео: отрегулировать термостат на холодильнике

Отрегулировать термостат на холодильнике К59, К50, Там 133, Там 112, Т 130, Денфос

Watch this video on YouTube
Watch this video on YouTube

Видео: как настроить термостат К59

Как настроить термостат К59!!!/Как отрегулировать момент включения?

Watch this video on YouTube
Watch this video on YouTube

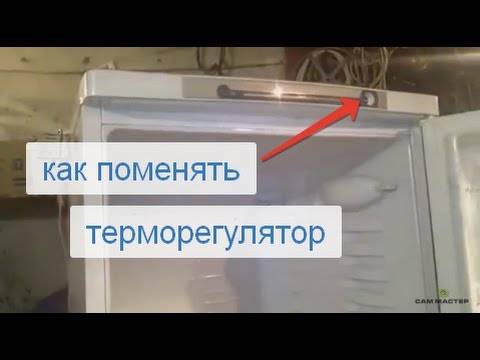

Где находится термостат в холодильнике, как его снять для замены или ремонта

Терморегулятор устанавливают снаружи либо внутри аппарата, где он заключен в защитный корпус. В старых холодильниках реле расположено справа, под лампочкой освещения в холодильном отсеке, в современных – обычно снаружи. Перед тем, как проверить терморегулятор холодильника в домашних условиях, нужно внимательно прочитать имеющуюся инструкцию.

Расположение в Индезит

О том, где находится термостат в холодильнике Индезит, можно узнать из документации от производителя. В приборах выпусков последних годов в основном его устанавливают над дверью. Для того, чтобы его достать, понадобится крестообразная отвертка. Вначале убирают ручки, снимают с защелок кожух, откручивают саморезы, которые крепят планку с сигнальной лампочкой – там можно увидеть реле.

Расположение в Атлант

В более ранних моделях холодильников Атлант терморегулятор помещен в небольшую пластиковую коробку с защелкивающимися фиксаторами, которая расположена на панели. Чтобы можно было до него добраться, просто снимают ручку для переключения температуры и откручивают корпус, защищающий термореле.

Расположение у других производителей

В современных моделях размещение терморегулятора может быть другим. Во время отыскивания надо опираться на месторасположение ручки реле. Она закрепляется к обтекаемой коробочке либо панели. Если их снять, то можно обнаружить деталь.

Работа терморегулятора холодильника

Принцип работы терморегуляторов для устаревших моделей холодильников и усовершенствованных, современных холодильников, — остается прежним. То-есть, любой мастер может Вам ответить, что сама сущность не изменилась как в самой регулировке так и в принципе устройства терморегуляторов.

Но такая проблема в недостаточном холоде может возникнуть не только при замене терморегулятора, а в процессе и самой эксплуатации холодильника. Конечно-же, проводить регулировку терморегулятора следует после гарантийного срока на Ваш холодильник.

Сама регулировка терморегулятора холодильника является трудоемкой работой и занимает много времени. Объясняется это тем, что работа совершаемого цикла между включением и выключением терморегулятора занимает определенное время и постепенная стабилизация температуры в камере — происходит медленно.

Признаки поломки реле температурного режима

О том, что вышел из строя терморегулятор, свидетельствуют следующие признаки:

компрессор работает с небольшими перерывами или без них;
температура в камере понизилась до 0°С;
стены покрылись льдом;
агрегат не включается после отключения;
в камере тепло;
лужа под бытовой техникой.

Такие признаки могут говорить и о поломках других деталей агрегата, но термостат проверяют в первую очередь.

Если мотор холодильника работает безостановочно, исправность детали проверяют с помощью термометра. Для этого агрегат отключают от сети, вынимают все продукты, производят разморозку. После этого прибор включают и устанавливают максимально низкую температуру. В центр камеры помещают термометр и оставляют на 2 часа. Затем проверяют показания. Снижение температуры до +6°С говорит об исправности детали. Если в холодильнике теплее или холоднее, значит, термостат нуждается в замене.

Если внутри камеры образовалась наледь, диагностику проводят иначе. Во время работы компрессора регулировочную ручку поворачивают в сторону увеличения температуры внутри камеры. Исправная деталь зафиксирует нужный уровень и остановит мотор. Если этого не произойдет, терморегулятор придется поменять.

Когда холодильник не включается, для проверки находят два провода, которые входят в термостат. Их отсоединяют и замыкают. Если агрегат заработал, значит, реле неисправно.

Специалисты для диагностики термостата применяют мультиметр. Для этого деталь демонтируют. На тестере выставляют режим «сопротивление». Сильфонную трубку опускают в холодную воду и держат 2-3 минуты. Затем проводят проверку. Если на экране тестера при режиме «прозвон цепи» появилась цифра 1, значит, деталь сломана. Если ноль — она рабочая.

Как отремонтировать терморегулятор в холодильнике своими руками

Самому проводить ремонт советуют в том случае, если холодильник не принадлежит к линейке последнего поколения с электронным типом управления.

Перед работой необходимо вытащить вилку холодильника из розетки, полностью его разморозить, дождаться пока он высохнет. Потому что для устранения поломки понадобится демонтировать панели, защищающие рабочие узлы от воды. Нельзя допустить, чтобы в них попала влага. Если это случится, то некоторые детали перестанут работать, их придется заменить. Дверцу камеры разбирают, вместе с ручкой снимают корпус терморегулятора, вытаскивают сам датчик. На его место ставят рабочий. Обратно закрепляют корпус реле и створку ставят на место. Аппарат включают в сеть и проверяют работоспособность нового устройства.

Современные холодильники – это надежная бытовая техника. В них имеется не так много деталей, которые выходят из строя. Но проблемы с терморегулятором встречаются достаточно часто. Это может произойти, если нарушена герметичность корпуса и в результате произошла утечка фреона. Из-за этого невозможно обеспечить нужные показатели давления. Либо прогорели контакты, или в месте, где капиллярная трубка термостата соединяется с испарителем, нарушилась герметичность. Во всех этих случаях ремонт прибора считается нецелесообразным, так как присутствует много мельчайших деталей. Проще терморегулятор заменить и поставить новый.

10 лучших холодильников по вкусным ценам

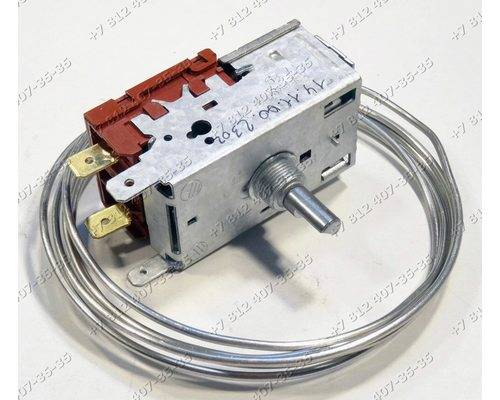

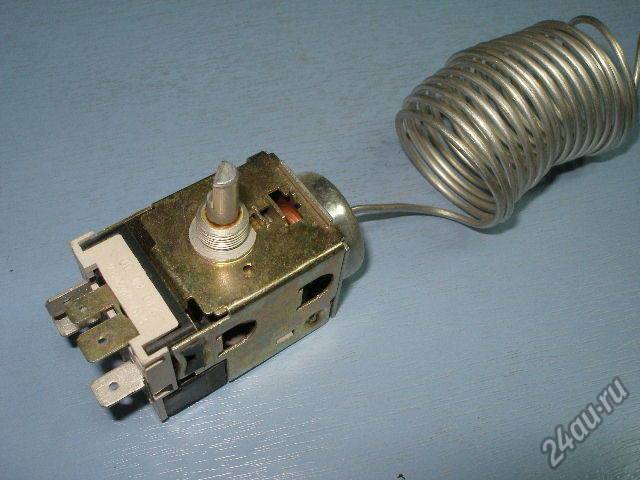

Замена датчика температуры холодильника

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри. Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

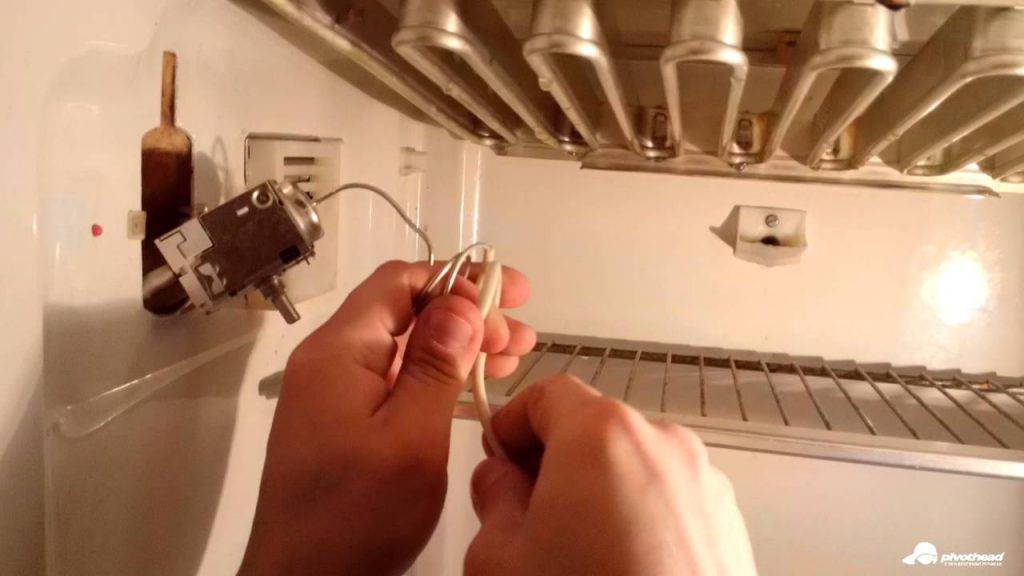

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

Для этого надо обесточить холодильник, выдернув шнур из электросети. В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.

Обозначить маркером схему подключения проводов. Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности. Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

оранжевый, красный или черный — соединяет термостат с компрессором;
коричневый — фазный провод, ведущий в розетку;
белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны — простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания — минус 10 / плюс 3,5 градуса Цельсия.

Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки —> например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5. В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно — зачастую, необходима замена термостата на новый.

Как настроить и отрегулировать термостат холодильника

Настройка электронных термостатов осуществляется для всех камер. Требуемая температура для холодильной находится в диапазоне 4–6°С выше нуля, в морозильной оптимальное значение – 18°С ниже нуля.

Для регулировки механического термореле, его ручку устанавливают в положение, показывающее значение от 2 до 3,5.

В случае использования терморегулятора, работающего уже долгое время, зачастую требуется индивидуальный подход. Так, регулировка термостата холодильника обычно осуществляется регулировочными винтами, в паре установленных на корпусе реле. Вращение одного из них смещает температурный диапазон срабатывания регулятора.

Схема термостатов

Где искать терморегулятор холодильника

Ну вот, устройство и характеристики прибора мы разобрали, переходим к следующему вопросу. Чтобы своими руками произвести ремонт терморегулятора, его для начала нужно найти.

Сделать это несложно. Терморегулятор всегда связан с ручкой или кнопкой установки температурного режима в камере. В зависимости от модели холодильника, терморегулятор может быть установлен:

внутри холодильной камеры;
снаружи холодильника.

Внутри

Такое расположение характерно для более ранних моделей холодильников марки «Атлант» и других. Если открыть холодильную камеру можно увидеть небольшую пластиковую коробочку, размещенную на одной из панелей. Это и есть терморегулятор. Чтобы добраться до него, нужно просто снять ручку переключения температуры и открутить защитный корпус.

Снаружи

Современные холодильные агрегаты устроены немного иначе. В них необходимое нам устройство размещено за пределами камеры холодильника. Обычно он расположен в верхней части рефрижератора, над дверью. Но может быть и в другом месте.
В любом случае принцип один — регулятор температуры находится там же, где и ручка переключения. Чтобы до него добраться, нужно снять все защитные детали.

Трёхфазные компрессоры и компрессоры инверторных кондиционеров.

У трёхфазных компрессоров и у инверторов сопротивление между обмотками должно быть одинаковое, так как у них нет пусковой обмотки, а в остальном методика выявления неисправностей такая же, как и для однофазного компрессора.

В этой статье мы расскажем, как проверить компрессор холодильника за восемь этапов. От работоспособности данного узла зависит поддержание низкой температуры в холодильных камерах техники. Создавая разницу давления на разных участках линии, он распространяет хладагент по всей системе. Тем самым обеспечивается отвод тепла из камер и необходимые условия для сохранности и заморозки продуктов. Если он работает со сбоями, понадобится выполнить ремонт или приобрести новые запасные части холодильников для замены неисправных.

Расположение компрессора на задней панели холодильника

Итоги

Когда термостат выходит из строя, функционирование холодильника полностью нарушается. Мотор-компрессор или работает безостановочно и в камерах образуется наледь, или наоборот – в отсеке температура не понижается. При таких «симптомах» необходимо безотлагательно выполнять замену термодатчика, так как при игнорировании проблемы могут возникнуть более серьезные поломки, устранить которые будет не столь просто.

Процесс замены неисправного температурного регулятора не слишком сложен и может быть выполнен самостоятельно, без вызова мастера по ремонту холодильников. Но, это утверждение верно только в случае старых моделей и приборов с электромеханическим типом управления. В случае наличия электронных управляющих модулей нежелательно самостоятельно пытаться произвести замену термостата, так как это способно привести к более серьезным поломкам холодильного оборудования.
