Трехходовой клапан на системе отопления: работа, правила выбора, схема и монтаж

Трехходовой клапан для отопления с терморегулятором: принцип работы и назначение

Терморегуляторы устанавливают на проходные пробки радиатора. В случае необходимости данные приборы целиком или частично перекрывают поток теплоносителя. Ту же функцию выполняет кран, однако, при наличии терморегулятора вы единожды выставляете необходимые параметры, после чего термоклапан поддерживает заданный температурный режим самостоятельно. Наибольшую точность работы и функциональность обеспечивают электронные термоклапаны.

Важно понимать, что терморегулятор не способен изменить изначальную мощность источника тепла, однако позволяет грамотно распорядиться тепловой энергией и создать в помещении комфортные условия

Принцип работы терморегулятора

Регулятор температуры представляет собой двухходовое устройство, состоящее из двух основных частей:

• вентиль («клапан»);
• термоголовка.

Устройство терморегулятора:

Элемент	Функция	Устройство	Принцип действия
Вентиль (клапан)	Запирающий механизм	Состоит из седла, конуса и штока.	Рабочий шток задвигается, уменьшая расстояние между седлом и конусом и тем самым уменьшая поток. При увеличении расстояния между этими частями поток, напротив, увеличивается.
Термоголовка	Управление штоком	В «сильфоне» (специальном цилиндре) замкнуто термочувствительное вещество.	Принцип работы основан на расширении газа и жидкостей в случае нагревания. Под действием горячего теплоносителя вещество в сильфоне расширяется, подталкивая подпружиненный поршень. Тот воздействует на шток с конусом в строну седла. При снижении потока теплоносителя происходит охлаждение и, соответственно, уменьшение объема активного вещества. Пружина возвращает поршень, конус и шток на место, и поток усиливается. Повторение цикла позволяет регулировать степень нагревания радиатора с высокой точностью.

Разновидности терморегуляторов для радиатора

Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.

Классификация терморегуляторов по способу установки температуры и управления температурным режимом:

Тип терморегулятора	Особенности
Механические терморегуляторы	Предустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина.
Ручные терморегуляторы	Принцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях.
Электронные терморегуляторы	Обладают цифровой панелью. Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени.

Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ, соответственно, терморегуляторы бывают:

• жидкостные;
• газовые.

Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:

• для двухтрубных систем разводки;
• для однотрубных систем разводки.

По способу подключения терморегуляторы бывают:

• угловые;
• прямые.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

• пропускная способность труб в отопительной системе;
• число контуров;
• материал внешнего корпуса клапана;
• строение и принцип управления прибором;
• сечение входного патрубка.

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

Периферийная вторичная часть

Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону. Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы.  Дисковые клапаны широко используются в бытовых отопительных системах.

Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.

Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.

Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.

Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.

Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.

Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.

Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом  отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.

Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.

Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:

• Когда три узла параллельного соединения и в одном из них отсутствует работа.
• При установке современных коллекторов.

Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

1. Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.
2. Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

1. Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
2. Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

1. Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
2. Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

1. Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
2. Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

По способу монтажа существуют краны:

1. Для использования с муфтой.
2. Под сварку.
3. Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Под сварку трехходовой вентиль устанавливается на трубопроводах с повышенным уровнем безопасности. Такой способ соединения позволяет выдерживать очень высокое рабочее давление. Кроме того, сварочное соединение применяется при установке магистралей подземным методом.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

1. Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
2. Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
3. Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

Разновидности трехходовых кранов

Особенности подключения

Термостатический смесительный клапан 3/4 – это оборудование с указанными параметрами подключения

На корпусе вы сможете отыскать еще и схему движения воды, обратив внимание на стрелки или буквенное обозначение. Например, «А» указывает на движение горячего потока, тогда как «В» – это холодный поток

Аббревиатура из этих двух букв указывает на направление смешанного потока.

Установка устройства должна вестись с учетом этой схемы. Если вы планируете установить клапан на радиатор отопления, то термоголовка должна располагаться сбоку, чтобы на неё не оказывали влияние внешние факторы по типу сквозняков или потоков горячего воздуха. На изменения температуры будет реагировать термоголовка. Если в помещении жарко, а на термостат оказывает влияние холодный воздух, то механизм лишь усилит отопление.

В продаже сегодня можно встретить устройства с выносными термостатами. Их рекомендуется устанавливать в тех местах, где на прибор не будет оказываться постороннего влияния

Необходимо обратить внимание на указатели, расположенные на корпусе. Может быть, вы приобрели клапан с правой или левой установкой на радиатор

Монтировав оборудование в перевернутом положении, жидкость, протекая через него, будет давить на тарельчатый клапан, который станет открываться не по той причине, что вода остыла, а под физическим воздействием.

Способы монтажа теплого пола без коллектора

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Предпочтительны 2 варианта укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику. Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Тонкости установки термостатического смесительного вентиля

Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: “Как работает трехходовой смесительный клапан для теплого пола, виды, применение”). Единственное различие в том, что система будет оснащена дополнительными деталями.

Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола

Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.

При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.. Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Как устроен трехходовой клапан

Внешне он выглядит как бронзовый или латунный тройник с регулировочной шайбой на верхней части, а устройство трехходового клапана зависит от модели.

Вариант 1. В литом корпусе с тремя патрубками имеются три камеры, проходы между ними перекрывают тарельчатые элементы, закрепленные на штоке. Шток выходит из корпуса в верхней части. Принцип работы следующий: нажатие на шток плавно открывает проход для потока теплоносителя с одной стороны, одновременно закрывая проход для теплоносителя с другой стороны. В результате в центральной зоне теплоноситель смешивается до получения нужной температуры и поступает в контур.

Вариант 2. Переключающий элемент внутри тройника представляет собой шар, часть которого фигурно выбрана. Привод вращает шток с закрепленным на нем шаром, в результате чего потоки теплоносителя перераспределяются.

Вариант 3. Принцип действия тот же, что и у конструкции с шаром, но вместо шара на штоке закреплен сектор – его рабочая часть способна полностью перекрыть один поток теплоносителя, либо частично – два потока.

Устройство 3-х ходового клапана

Приводы на термосмесительный клапан

Для управления потоками теплоносителя, проходящими через клапан трехходовой, необходим внешний привод. От его типа зависит функциональность и удобство использования устройства.

• Трехходовой термостатический смесительный клапан. Конструкция термостатического привода включает жидкую среду с высокой чувствительностью к изменению температуры. Именно она, расширяясь, нажимает на шток. Такой привод устанавливается на бытовые устройства небольшого сечения, он может быть заменен на привод другого типа.
• Трехходовой смесительный клапан с термоголовкой. Термоголовка оснащена элементом, чувствительным к температуре воздуха в помещении. Для регулировки по температуре теплоносителя такое устройство дополнительно оборудуется температурным датчиком на капиллярной трубке, который помещают в трубопровод. В этом случае точнее регулируется температурный режим контура.
• Клапан с термоголовокой смесительный
• Трехходовой клапан с электроприводом. Электрический привод, воздействующий на шток, управляется контроллером, который получает от датчиков информацию об изменении температуры теплоносителя. Это самый точный и удобный вариант.
• Трехходовой клапан с сервоприводом. Электрический привод напрямую управляет штоком, без контроллера, в соответствии с сигналами от датчиков. Сервоприводами обычно оснащаются секторные и шаровые смесительные устройства.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

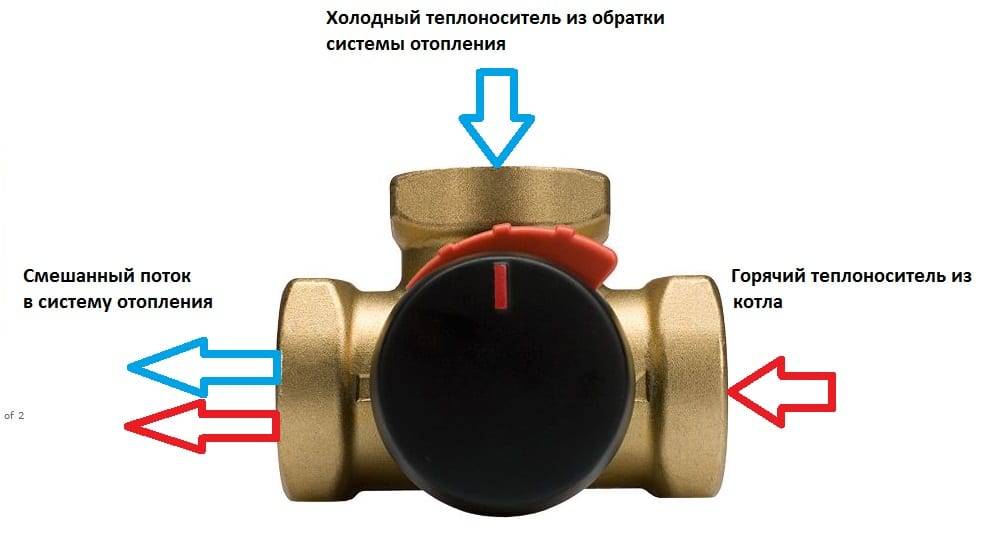

У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.

У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
Плюсы	Минусы
Низкая цена	Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя	Нельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
Плюсы	Минусы
Относительно низкая цена	Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации	Неравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменить температурный режим	Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменения температурного режима	Повышенный расход электроэнергии
Точная регулировка температуры потока теплоносителя	Увеличенный расход теплоносителя
Равномерное прогревание отопительного контура

Устройство и принцип работы трехходового клапана

Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.

Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину

Важно понимать, что при этом общая интенсивность потока остается неизменной

В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:

Смесительный трехходовой клапан

Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.

Разделительный трехходовой клапан

Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.

Переключающий трехходовой клапан

Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.

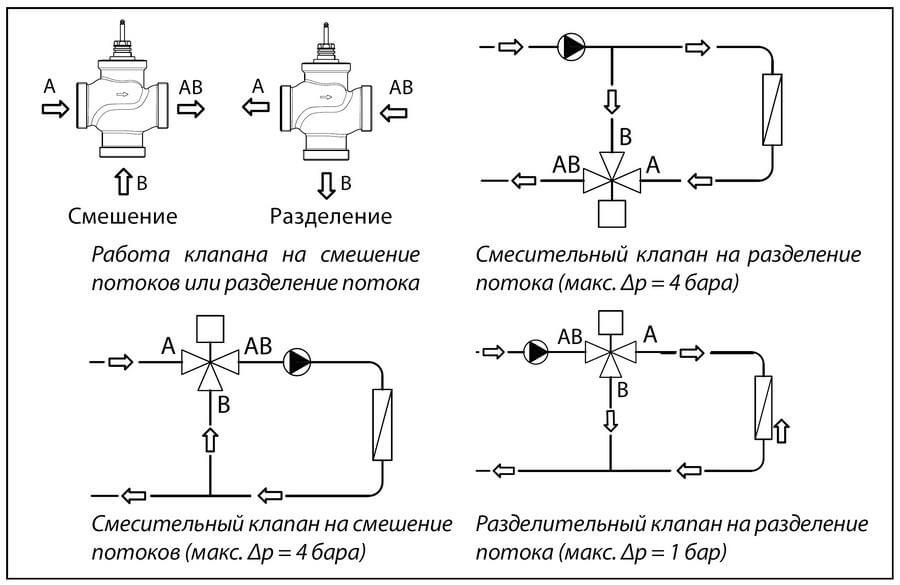

На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.

Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.

Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.

Конструктивно он может быть:

• шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
• цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
• конусным – позволяет уменьшить габариты клапана.

Клапан должен быть оборудован надежной системой привода, которая может быть:

1. Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.
2. Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
3. Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.

Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.

Схема коллекторного подключения

Порядок выполнения работ следующий:

1. Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал. К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
2. С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
3. Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
4. Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.

Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:

• циркулярный насос;
• смеситель трехходовой или насосно-смесительный узел;
• кран, чтобы сливать воду;
• воздухоотвод.
