Выбор материала и расчёт параметров труб для дымохода

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

1. Монтаж элементов дымохода начинается снизу вверх.
2. Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
3. Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
4. Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
5. Тройник монтируется на кронштейн-опору.
6. Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
7. При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
8. Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
9. При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
10. Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Кроме того, при обустройстве дымохода следует учитывать параметр теплового расширения системы.

При использовании легковоспламеняющихся материалов для монтажа кровли дымовая труба оснащается специальным искроуловителем, изготовленным из металлической мелкоячеистой сетки (размер ячейки 5×5 мм).

По какой цене можно выгодно купить крепление для телевизора на стену

Устройство выдерживает нагрузку до 40 кг и позволяет фиксировать телевизоры с большой диагональю – 32−55 дюймов. Его корпус изготовлен из прочного металла и имеет стильный дизайн. Благодаря этому механизму экран может поворачиваться вокруг своей оси на 120°. Есть возможность изменения угла наклона. Цена на модель составляет 1600 рублей.

При необходимости купить поворотное крепление для телевизора, стоит обратить внимание на модель KSL WM227T. Она представляет собой универсальное крепёжное устройство для плоских экранов. По системе VESA можно монтировать модели с размерами креплений: 75×75 и 200×200 мм

Конструкция предназначена для установки плоских экранов с диагональю19−43 дюйма. Максимальная нагрузка составляет 25 кг. Стоимость модели равна 1120 рублей

По системе VESA можно монтировать модели с размерами креплений: 75×75 и 200×200 мм. Конструкция предназначена для установки плоских экранов с диагональю19−43 дюйма. Максимальная нагрузка составляет 25 кг. Стоимость модели равна 1120 рублей.

Какие дрова лучше

Древесина, которая служит сырьем для дров, далеко не одинакова по своим свойствам.

Твердые породы деревьев, таких как береза, дуб, граб, бук, тис горят жарче, имеют высокую волокнистую плотность, медленнее сгорают.

Мягкие сорта имеют свои преимущества, например: осина, дает меньше жара, чем береза на 25%, но она прекрасно поддерживает жар в растопленной печи. Ольха еще делится восхитительным ароматом, как впрочем, и хвойные сорта. Ольха с осиной, добавленные в печь в конце протапливания удаляют налет сажи и копоти в дымоходе. А вот образование налета, которое может привести к засорению дымохода, происходит при сгорании эфирных масел и смолы сосны, пихты, ели. Хвойные тоже уступают по теплотворности березе, дубу, но они быстрее высыхают и более годятся для растопки. Только пихта сильно искрит, а лиственница в конце сгорания выделяет много угарного газа и нужно быть внимательнее с заслонкой.

Некоторые виды фруктовых деревьев относится к средне твердым сортам древесины и теплотворная способность у них средняя. Горят, издавая аромат, их легко заготавливать, поскольку дрова можно колоть без особых усилий.

Диаметры дымоходных труб

Каждый вид рассматриваемой продукции имеет два значения диаметра: наружный и внутренний. Подбор изделий по размеру нужно осуществлять с учетом применяемого оборудования. Чем ниже мощность котла, тем меньший диаметр газохода нужен для его обустройства.

В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.

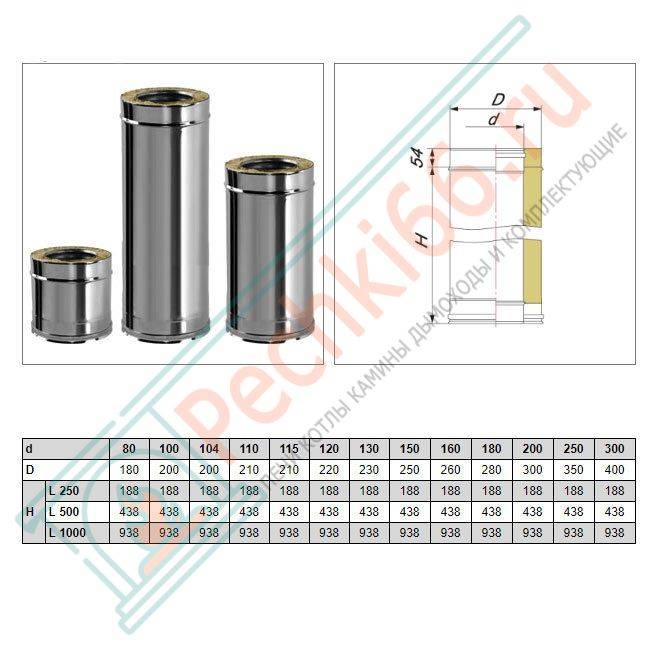

Таблица размеров сэндвич трубы для дымохода. D — диаметр трубы, H — длина сегмента

Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов

Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.

Размеры труб для дымоходов могут быть такими:

• фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
• размер теплоизоляции — от сорока до шестидесяти миллиметров;
• длина трубного изделия — от 0,5 до 1 метра;
• толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
• наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
• внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).

Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.

В продаже есть большое разнообразие:

• растяжек, хомутов и кронштейнов;
• опорных площадок и защитных фартуков;
• оголовок, заглушек и колпаков-флюгарок;
• кровельных уплотнителей;
• декоративных накладок узлов прохода;
• компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
• ревизионных тройников, предназначенных для удаления загрязнений.

Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

При выборе места для вывода дымохода через кровлю следует учитывать, что он не должен находиться вблизи мансардных окон и других подобных устройств во избежание создания пожароопасных ситуаций.

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения V_gas = B х V_top х (1 + t / 273)/ 3600, где V_gas — объём газов, B — количество сжигаемого топлива, V_top — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = V_gas/W. В окончательном варианте искомая величина определяется соотношением D₂ = V_gasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Виды печных труб

В настоящее время имеются две классификации печных труб:

1. в зависимости от места расположения трубы;
2. в зависимости от материала, из которого они изготавливаются.

Классификация дымоходов по месту их расположения

Дымовые трубы могут быть:

насадные, устанавливаемые непосредственно на источник отопления или камин. Являются наиболее распространенными;

Дымоход насадного типа крайне распространен

подвесные. Располагаются снаружи строения. Строительство дымовых труб такой конструкции целесообразно производить в небольших домах, так как устройство позволяет максимально экономить пространство внутри жилого помещения;

Наружный дымоход подвесного типа

коренные. Дымоход располагается рядом с устройством отопления на собственном фундаменте;

Дымоход с собственным фундаментом

стенные, то есть встроенные в стену при строительстве дома. Такие дымоходы достаточно тяжело обслуживать, поэтому и применяются они очень редко.

Дымоход, встроенный в стену

Классификация печных труб в зависимости от материала изготовления

Наиболее часто изготовление дымовых труб производится из:

• кирпича;
• стали;
• керамики.

Дымовые трубы из кирпича постепенно утрачивают свои лидерские позиции, так как для производства дымовой трубы используется исключительно огнеупорный и высокопрочный кирпич, который достаточно дорого стоит. Кроме этого выложить, например, красивый наружный кирпичный дымоход очень сложно. Каждый изгиб трубы приведет к уменьшению тяги.

Кирпичный дымоход сможет отлично вписаться в интерьер

Прочищать дымоходные трубы из кирпича рекомендуется как минимум 2 раза в год.

Стоимость керамических печных труб также большая. Для установки дымохода из керамики рекомендуется монтировать отдельный и прочный фундамент. Однако такие трубы обладают высокой прочностью и износоустойчивостью. Прочищать дымоход можно 1 раз в 2-3 года, так как внутренний слой его ровный и на нем не осаживается большое количество смолы и сажи.

Керамические печные трубы

Наиболее популярными в настоящее время считаются дымоходы из стали, причем возможны два вида печных труб:

1. из жаропрочной стали;

Дымовая труба из жаропрочной стали

1. из сэндвич трубы.

Дымоход их сэндвич труб

Стальные и сэндвич дымоходы отличаются:

• небольшой стоимостью;
• высокой теплоизоляцией;
• простотой монтажа и обслуживания.

Для придания конструкции более красивого вида стальной дымоход можно обложить кирпичом, камнем или изразцовыми плитками.

Выбор дымохода и место его расположения желательно предусмотреть на стадии строительства дома. Это позволит максимально точно расположить устройство без дополнительных временных и финансовых затрат.

Установка трубопровода

Для монтажа дымохода допустимо использовать любые из рассмотренных нами трубных изделий. Но для этого нужно соблюдать определенные правила. Схема, изображенная ниже поможет вам справиться с этой задачей.

Схема для установки дымохода

Если вы решили осуществить монтаж самостоятельно, обращайте внимание на:

1. Минимальное значение высоты от колосниковой решетки до среза вертикальной трубки должно составлять шесть метров.
2. Показатель длины горизонтального канала от врезки в тройник до патрубка агрегата равняется одному метру. При этом монтаж выполняется под наклоном к тройнику. Это необходимо для того, чтобы внутрь отопительного оборудования не попадал конденсат.
3. Максимальное количество поворотов не должно превышать трех.
4. Стыки труб не должны находится в местах прохода через перекрытия.
5. Если газопровод проходит через горючие строительные материалы, размер проема должен быть значительным. Расстояние между стенами и перекрытиями должно быть около двухсот миллиметров. Этот промежуток заполняют утеплителем.
6. Размер труб для дымохода не должен быть меньше диаметра выходного патрубка.
7. Снизу вертикальных участков ставят сборник конденсата.
8. Верхняя часть трубы монтируется на определенной высоте, указанной на рисунке выше.

Почему рассматриваются именно твердотопливные приборы?

Всё просто – с ними в этих вопросах всегда больше проблем, если сравнивать с газовыми. Поясним почему:

Прежде всего, газовые отопительные приборы – это практически всегда изделия заводского производства. То есть обязательно имеют патрубок определенного сечения для подсоединения к дымоходу. Оговаривается площадь сечения канала и в технической документации модели. То есть все довольно просто – ни на одном из участков уходящего вверх дымохода зауживать канал не допускается.

Котлы или печи заводской сборки всегда имеют патрубок для подключения дымохода. То есть проблема с сечением дымохода уже не стоит – оно должно быть не меньше указанного в технической документации.

• Температура выходящих в дымоход продуктов сгорания газа несоизмеримо меньше, чем у образующихся при сгорании древесины или иного твёрдого топлива.
• Трудно сравнить и объёмы образующихся при сгорании «голубого» и твердого топлива газовых смесей. Разница здесь – весьма существенная!

А вот твердотопливные отопительные приборы, печи или котлы, очень часто создаются самостоятельно. Или же достаются «в наследство» от бывших владельцев дома. И вот здесь никогда не лишней будет проверка параметров подключённого к такому прибору дымохода.

Впрочем, то, что касается высоты трубы и проверки тяги – наверное, можно в полной мере отнести и к газовому отопительному оборудованию. Сечение-то известно, но остальное проверить не помешает.

Но начнем именно с сечения.

Порядок расчета

Для определения диаметра трубы сэндвича необходимо заранее знать условия, в которых будет осуществляться эксплуатация. По размерам площади отапливаемого помещения подбирается подходящая по производительности печь. Чтобы отопить 10 кв.м. нужен 1 кВт мощности, соответственно, для комнаты 50 кв. метров подойдет печь мощностью 5 кВт.

От вида котла отопления и используемого топлива зависит температура выходящего дыма. Чем больше градусов в дымоходе, тем сильнее происходит его нагрев. Соотношение высоты температуры и вида отопительного прибора наглядно показывает таблица.

Температура дыма в разных котлах:

Вид котла отопления	Температура дыма, С
Печь-камин	350-650
Банная печь	400-700
Пиролизный котел	160-250
Пеллетный котел	120-250
Газовый котел	120-200
Дизельный котел	150-250
Котел на угле	500-700

В сэндвич-дымоходе сильнее всего нагревается внутренняя труба, поэтому прежде всего выбирают ее диаметр. Чем мощнее печь, тем шире он должен быть. С увеличением мощности нужно увеличивать и внутреннее отверстие. Расчет по мощности можно посмотреть в таблице:

Средние значения соотношения мощности котла и сечения дымохода:

Мощность котла, кВт	Сечение дымохода, мм	S выходного диаметра, кв. мм	Диаметр трубы
менее 3,5	140 х 140	19 600	158
3,5 – 5,2	140 х 200	28 000	189
5,2 — 7	140 х 270	37 800	220

Для открытых топок дымовой канал должен превышать 1/100 от объёма котла. В закрытых котлах, где воздух в топку проходит из нижнего поддувала, внутренняя площадь выходного сечения дымохода должна превышать размеры подающего отверстия. Если диаметр превышает расчетный в полтора раза и более, то сила тяги падает, а внутри дымохода образуются завихрения.

Устройство слоев в сэндвичах позволяет изолировать внешнюю трубу от воздействия высоких температур, технические характеристики препятствует образованию конденсата. Каменная вата негорюча, ее толщина зависит от температуры выходящих дымов от 25 мм при 60 С до 100 мм при 600 С.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

• Кирпич.
• Металл.
• Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом. Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

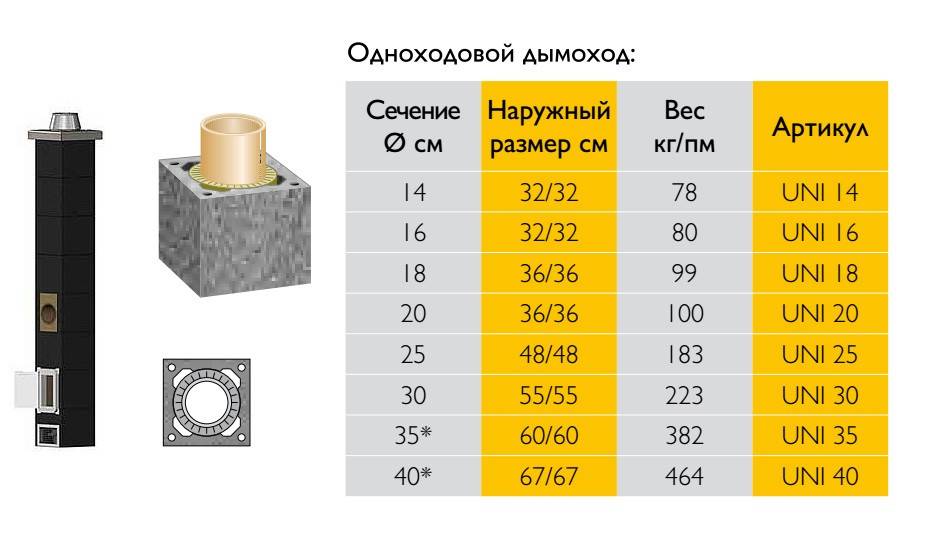

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

• Титан.
• Никель.
• Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

• 316.
• 316 L.
• 321.

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

• Невысокая тепловая инертность.
• Никогда не появляется коррозия.
• Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Для каких параметров нужен расчет

Основные параметры любого вертикального дымохода – длина и внутреннее (рабочее) сечение дымоотводящего канала. Вся приведенная ниже информация одинаково верна для отопительных приборов на любом виде топлива, но параметры дымоходов для газовых котлов рассчитывают специалисты лицензированной проектной организации.

Длина

Длина дымохода определяется СП 7.13130.2013. Его длина (или высота) измеряется от оголовка вверху трубы до колосниковой решетки отопительного котла. Норматив предусматривает минимальную высоту дымохода и высоту оголовка относительно конька кровли.

Следует иметь в виду, что определенная расчетами высота – номинальная. Фактически дымоход у современного котла расположен сбоку, выпускной патрубок котла расположен в верхней части агрегата на некоторой высоте относительно низа топки. Поэтому фактическая длина вертикальной части дымопровода будет немного меньше, чем расчетные данные – на расстояние от низа топки до выпускного патрубка. Это расстояние можно определить по чертежу агрегата или измерить.

Не стоит думать, что удлинение дымохода – это хорошо. Тяга основана на подъеме вверх горячих отходящих газов, а при слишком большой длине трубы газы охлаждаются и тяга уменьшается. По этой же причине дымоход должен быть утеплен. В утеплении нуждаются даже традиционные печные дымоходы из красного кирпича. Ситуация с тягой усугубляется еще и тем, что отходящие газы от современных котлов с высоким КПД имеют невысокую температуру.

При умеренно удлиненном дымоходе тяга увеличивается, при этом больше тепла вылетает в атмосферу. Слишком сильный ток газов будет гасить газовые отопительные агрегаты. Тягу можно регулировать задвижками.

Диаметр дымохода

Не менее важен для создания тяги и диаметр дымохода. При установке современных отопительных агрегатов минимальный диаметр определяется просто – по паспорту агрегата (и диаметру выходного патрубка). Кроме того, в нормативных документах приведены минимальные размеры сечения дымоходов, соответствующие агрегату определенной мощности. Эти данные приведены в паспорте агрегата.

При использовании уже существующей традиционной печи дымоход оставляют прежним. При устройстве кирпичной печи и дымовой трубы своими руками необходимо пользоваться проектом (желательно не скачанным в интернете!) и выкладывать трубу в точном соответствии с чертежом. То же относится и к отдельно стоящим кирпичным конструкциям.

Как устроен дымоход и для чего он необходим

Устройство дымохода рассмотрим на примере кирпичной печи. Он представляет собой единую конструкцию на отдельном фундаменте. Поддувальное отверстие обеспечивает регулируемый приток воздуха к топке, тем самым задавая интенсивность горения. Кладка дымохода должна обеспечивать максимальную теплоотдачу помещению, а проход через кровлю и чердачное перекрытие должен быть надёжно теплоизолирован для защиты от возгорания. Все размеры, влияющие на безопасность и при этом обеспечивающие эффективность системы отопления, определены в специальных строительных нормах (СНиП).

При проектировании печей и дымоходов требуется безусловное выполнение требований норм пожарной безопасности

Тема эффективного использования энергоносителей — важная задача как в экономике страны, так и для каждой отдельной семьи. А потому эффективность использования различных устройств для обогрева жилой площади и использования тепла для бытовых нужд актуальна всегда.

Дымоход в сбалансированной и настроенной системе отопления обеспечивает режим нормального горения, при котором максимальное количество топлива переходит в тепловую энергию. Это значит, что максимум тепла от заложенного топлива идёт на нагрев помещения, а продукты сгорания выводятся в атмосферу с минимальным количеством вредных веществ. Таким образом, более полное сгорание топлива способствует нормализации экологии и снижает риски для проживающих рядом людей. Известно, что наиболее опасен угарный газ. Исключить его выделение в жилую зону — главное назначение дымохода. По этой причине мелочей при монтаже или строительстве быть не может.

Дымоходы из стальной трубы обычно применяются в системах отопления на базе газовых котлов

Нормативные требования к дымоходным трубам

От качества и правильного монтажа дымохода напрямую зависит пожарная безопасность строения и безопасность проживания для обитателей дома. Государство регулирует и контролирует параметры дымоотводящих систем при посредством утвержденных СНиПов (строительные нормы и правила), ГОСТов (СП (свод правил по проектированию и строительству). Дымоотводы, которые не соответствуют утвержденным параметрам, не принимают в эксплуатацию.

Действующие нормативы по дымоотведению и вентиляции изложены в следующих документах:

• СНиП 2.04.05–91 – правила монтажа дымоотводящих систем:
• СНиП 41.01.2003 – требования к устройству отопительных, вентиляционных систем и систем кондиционирования помещений;
• ГОСТ 9817–95 – требования к отопительному оборудованию, независимо от используемого топлива;
• ВДПО – правила, регулирующие состояние дымоходов при проведении ремонтных или иных работ.

Основные параметры, которые обеспечивают качественное, безопасное удаление продуктов горения это сечение дымохода, его высота и конфигурация. Долговечность конструкции, сложность ее обслуживания (чистка, ремонт) зависит от материала трубы.

Общие требования к устройству дымохода:

• Протяженность трубы от топки до ее высшей точки должна составлять не менее 5 метров. Оптимальная длина 5-6 метров. Трубы меньшей длины допускаются к установке в помещениях с принудительной тягой, если строение спроектировано без чердачного помещения. Вывод продуктов сгорания должен быть полным и свободным (п.5.1.1.ВДПО).
• Регулировка высоты трубы на крыше в зависимости от ее расположения следующая: зона до 1,5 м от конька или парапета
• Для каждого отопительного прибора следует устанавливать отдельную трубу (п. 6.6.9 СНиП 41-01-2003). Совместное дымоотведение для двух отопительных приборов возможно в случае, если они находятся на одном этаже. При сведении двух потоков обязательно строительство рассечек не короче 1 м (от нижней точки сведения патрубков). Здесь имеет значение также вид используемого топлива.
• Внутренний просвет печной трубы не должен быть меньше диаметра выходного патрубка от печи.
• При устройстве трубы запрещено монтировать горизонтальный вывод более 1 м. Это критически снижает эффективность выведения продуктов сгорания.
• Прохождение трубы сквозь потолочное, чердачное и кровельное перекрытие обустраивается специальными проходными узлами, которые обеспечивают изоляцию трубы от горючих конструкций строения. Внутри помещений удаленность трубы от стен или других горючих материалов должна быть не менее 1 м.
• При монтаже трубы соединением отдельных сегментов, герметик на стыках должен иметь жаропрочность порядка 1000 градусов.
• Трубу, которая имеет большую теплопроводность (например, металлическую) необходимо утеплять при переходе через чердачное помещение (если холодный) и на уличном отрезке над крышей. При боковом выводе (через стену) утеплению подлежит вся уличная часть дымохода.

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом

Варианты вертикального монтажа трубы наконечника

Нюансы устройства и установки

Устройство трубы, как таковой, не имеет особого значения. Количество отводов, поворотом и прочих препятствий на пути дымовых газов лишь ухудшает тягу, поэтому стоит стараться делать максимально прямую трубу.

Однако основные качества тяги определяются высотой трубы, которая измеряется от выхода из котла до оголовка трубы. Оголовком трубы называют конец трубы, который прячут под зонтом. К слову, существование зонта обязательно, это защита предназначенная, прежде всего, для самого котла. Попадание влаги в камеру сгорания может привести к порче всего котельного оборудования.

Еще один момент, который стоит отметить, это сварочные швы и места прохода через ограждающие конструкции, то есть стены, потолок или поверхность крыши. Сварочные швы должны быть выполнены с максимальной аккуратностью Минимальный разрыв может привести к попаданию дыма в помещение.

Дымоход из стальной трубы

Все проходы сквозь ограждающие конструкции должны быть выполнены в виде гильзы. Гильзой называют трубу сечения, большего, чем сечение самого дымохода. Пространство между гильзой и дымоходом забивается герметиком. Это выполняется для того, чтобы защитить окружающее трубу пространство от повышения температур.

Подытожим особенности установки дымохода:

• Высота трубы должна быть подобрана в соответствии с мощностью котла. Подобрать высоту помогут специальные таблицы, но проще просто заглянуть в паспорт котла, как правило, там можно найти требуемую высоту трубы.
• Все сварочные швы должны быть выполнены аккуратно и без разрывов
• Места прохода через ограждения гильзуются и герметизируются.
• Дымоход нельзя прокладывать вблизи места прохождения проводки и других коммуникаций. Внешняя часть трубы должна находится на удаленном расстоянии от деревьев.

Проводка дымохода сквозь потолок

Область применения трубчатых металлических дымоходов

Преимущества использования таких материалов заключаются в нескольких моментах:

1. Небольшой вес. Для дымоходов используются электросварные трубы с толщиной стенки 0,5–1,5 мм. Суммарная нагрузка такой конструкции позволяет применять её для всех видов печей, включая металлические банные, кирпичные закрытого и открытого образца, медленного горения в теплицах и жилых помещениях, а также для иных типов источников тепла.
2. Трубчатые устройства не требуют обустройства специальных опорных конструкций в виде фундаментов.
3. Длительный срок эксплуатации. Для оцинкованных труб он составляет 10–20 лет, а производители изделий из нержавеющей стали декларируют жизнестойкость в течение 100 лет. Разумеется, фактические данные по этому вопросу отсутствуют.
4. Простота монтажа дымохода из труб позволяет легко справиться с этой задачей даже человеку с минимальными навыками домашнего мастера.

Устройство стального дымохода для банной печи является довольно простым

Ограничивающим фактором применения стальных труб является их стоимость, но это относится только к нержавеющим трубам.

Виды соединительных элементов

Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

• дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
• колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
• тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
• переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
• ревизия − для очистки конструкции от сажи;
• кагла, регулирующая тягу;
• розетта − для декорирования дымохода;

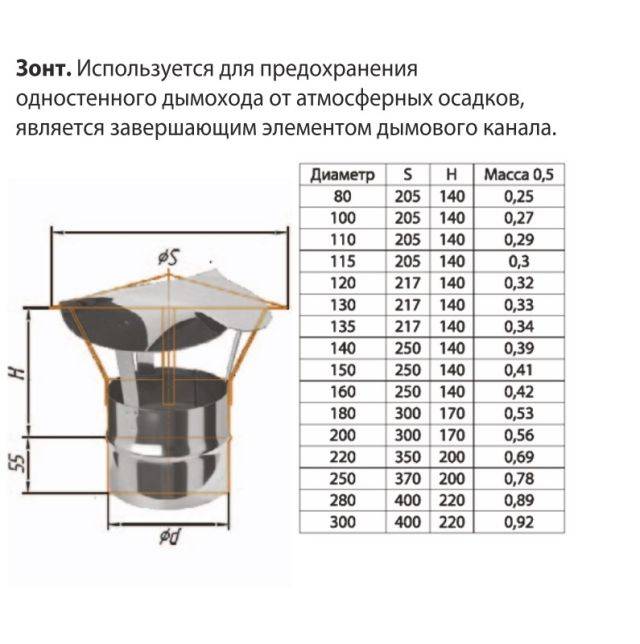

• флюгер и конус, защищающие отопительную систему от природных осадков;
• грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.

Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.
