Канализационные трубы для наружной канализации: виды и обзор лучших марок

Выбор сечения и размеров трубопровода

Схема разводки внутренней канализации

Основные моменты подбора труб для канализации:

1. Традиционно диаметр труб системы, обеспечивающей нормальный сток, составляет 100 мм.
2. В зданиях индивидуальной постройки, предназначенных для постоянного проживания большого количества людей, диаметры труб устанавливаются проектировщиком.
3. Виды канализационных труб и соединений зависят от конкретных условий эксплуатации системы. Разводка трубопровода может выполняться из труб диаметром 50 мм, на геометрически сложных участках – из гофрированных труб, соединяющихся с каналами из ПВХ. Их соединение осуществляется посредством специальных раструбов. Для изделий, не имеющих раструбов, используются резиновые, реже полимерные муфты.
4. Обычно трубопровод канализации состоит из изделий круглого сечения. Но на отрезках с высокой нагрузкой, которая может создаваться интенсивным передвижением или весом грунта, допустимо применение изделий с эллипсовидным сечением. В случаях, когда заглубление канализации незначительно (0,5-1 м), хорошую пропускную способность обеспечивают каналы с полукруглым, трапецеидальным или прямоугольным сечением.
5. Трубы под канализацию подбираются в зависимости от назначения участка:
   • от стояка до сантехнического оборудования – диаметр 50-100 мм;
6. для стояков – диаметр 100-110 мм;
7. в цоколе или подвале, в случае расположения сложной системы с большим количеством соединений – диаметр 110-150 мм;
8. наружные трубы, которые передают сточные воды в выгребную яму, септик или централизованную канализационную сеть, должны иметь диаметр не менее диаметра последней трубы из здания.

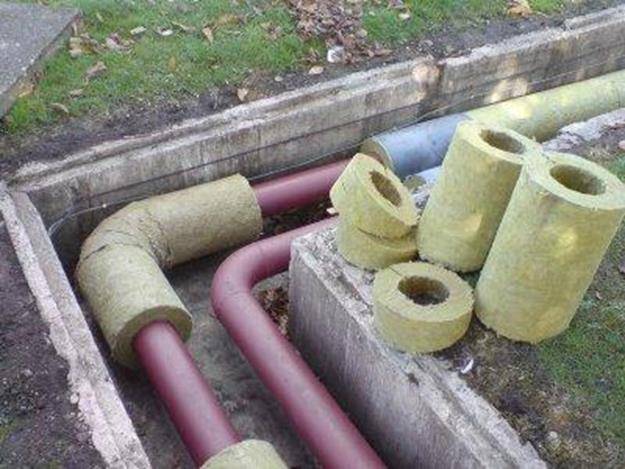

Теплоизоляция наружной канализации

В случае недостаточного заглубления наручного участка, оборудование, расположенное в зоне промерзания, требуется изолировать, чтобы предотвратить разрывы трубы в зимнее время. Из-за стабильности температур на глубине, утепление расположенной ниже уровня промерзания сети делают редко. Но теплоизоляцию трубопроводов желательно делать в любом случае для полного предотвращения вероятности аварийных ситуаций и последующих ремонтных работ.

Безупречная работа и продолжительность функционирования канализационных коммуникаций зависит от грамотного подбора труб. Информация о достоинствах и недостатках, которыми обладают различные типы канализационных труб, дает возможность сделать правильный выбор желающим провести ремонт или оборудовать индивидуальные дома канализацией.

Виды

Чтобы понять, какие трубы использовать в канализации лучше, нужно рассмотреть, что предлагает потребителям строительный рынок. Их изготавливают из следующих материалов:

• асбестоцемента;
• керамики;
• металла;
• полимеров.

Достоинства и недостатки асбестоцемента

К достоинствам смеси асбестового волокна и цемента относится следующее:

• срок службы до 100 лет;
• невосприимчивость к агрессивному воздействию окружающей среды и типу жидкости;
• легкость материала;
• простота монтажа;
• отсутствие засоров.

Асбестоцемент не лишен недостатков. Он достаточно хрупкий, поэтому его следует оберегать от механического воздействия. Такие трубы для канализации хорошо применять в квартире.

Достоинства и недостатки керамики

Керамические трубопроводы прокладывались в древности. Но и сейчас пользуются спросом благодаря высоким эксплуатационным характеристикам. К ним относятся:

• невосприимчивость к химическому и температурному воздействию;
• отсутствие засоров;
• простота монтажа и замены.

Керамические трубы можно эксплуатировать на долгий срок Канализационная труба из керамики может пропускать любой тип жидкости. Ее не способны повредить химикаты. Гладкая внутренняя поверхность исключает образование механических и биологических засоров.

У керамики есть один недостаток – хрупкость, усложняющая задачу по транспортировке и монтажу.

Достоинства и недостатки металла

Среди металлических изделий наибольшей популярностью пользуются трубы из стали и чугуна.

Сталь обладает следующими достоинствами:

• прочностью;
• удобством обработки и монтажа;
• способностью выдерживать высокие температуры.

Однако ее не рекомендуется использовать для прокладки водопровода из-за внушительного веса и подверженности коррозии.

Чугун обладает теми же достоинствами, что и сталь. Он не подвержен коррозии и способен выдерживать значительную нагрузку. Однако чугун очень тяжелый, а многие потребители отмечают его хрупкость. Внутренняя поверхность чугунных изделий шероховатая, что способствует образованию засоров.

Достоинства и недостатки полимеров

Сейчас потребителям редко приходится задумываться над тем, какую для канализации выбрать трубу. Чаще всего предпочтение отдается не тяжелому металлу, а легким полимерным материалам (пластику). Они используются для прокладки внутреннего и наружного трубопровода благодаря высоким прочностным характеристикам.

Выбирать приходится из трех полимеров:

• ПВХ (поливинилхлорида);
• ПВХ нп (непластифицированного поливинилхлорида);
• ПП (полипропилена);
• (ПЭТ) полиэтилена.

Трубы ПВХ для водопровода Пластиковые изделия имеют следующие достоинства:

• обладают высокой прочностью;
• устойчивы к ультрафиолету;
• не деформируются при температурных перепадах.

Поливинилхлорид применяется в самотечных канализационных магистралях. Воздействие низких температур приводит к потере эластичности, делая его хрупким. Высокие температуры вызывают деформацию. Поливинилхлорид разрушается под воздействием химикатов.

Срок службы полипропилена составляет до 100 лет. Он прочен, легок, эластичен и выдерживает высокие температуры, не подвергаясь деформации. Однако его не рекомендуется применять для прокладки наружного водопровода.

Для монтажа наружной канализации рекомендуется выбирать материалы из полиэтилена. Они долговечны, полированная внутренняя поверхность исключает образование засоров. Единственный недостаток заключается в чувствительности к ультрафиолетовому излучению. Поэтому их применяют при условии отсутствия воздействия солнца.

Видео по теме: Трубы для наружной и внутренней канализации

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Центральный канализационный стояк

Канализация своими руками в частном доме, как правило, создаётся на основе одного стояка. Однако, если система разводки большая, таковых может быть несколько. Но, так или иначе, вывод стоков должен осуществляться через низшую точку.

Неправильное обустройство низшей точки вывода канализационной трубы из дома вызовет появление в системе засоров, препятствующих нормальному отводу нечистот. При отсутствии фанового стояка не будет обеспечен вывод неприятных запахов, а образование газов (метана и аммиака) создаст давление в приборных клапанах. Это касается и системы канализации в квартире многоэтажного, а не только частного дома.

Все сточные трубы в квартире сводятся к центральному стояку, который должен быть обустроен по всем правилам

Согласно СНиП, совмещение обычного вентиляционного стояка со стояком газоотведения и тем более с фановым категорически запрещено. Запрещается также обустройство совместного вывода стояков в одну вентиляционную шахту

В нормативных документах содержится ещё одно важное требование. Звучит оно так: устанавливать стояк необходимо по ранее разработанному и утверждённому проекту

Кроме того, все стоки должны быть сведены к единственной точке вывода канализационной трубы из основания дома.

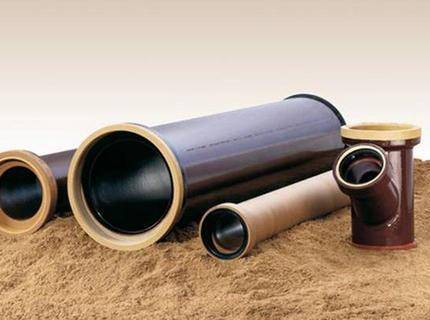

Керамические канализационные трубы

Характеристики керамических труб дают возможность их применения в особенно неблагоприятных условиях. Керамические трубы для канализации целесообразно применять при высоком уровне грунтовых вод, которые характеризуются высокой агрессивностью. Единственно возможным вариантом при таких условиях делает их стойкость к коррозии. Невосприимчивость к химическим воздействиям дает возможность использовать керамические трубы для устройства производственной канализации, где стоки характеризуются большим содержанием химически активных элементов. Эти изделия отличаются устойчивостью к статическим нагрузкам.

Толщина стенок позволяет укладку в местах с движением транспорта. Диаметр керамических труб позволяет их использование для устройства канализационных систем с высокой интенсивностью отвода стоков.

Трубы из керамики

Недостатки труб из керамики:

Стандартная длина труб незначительна, что увеличивает трудоемкость их монтажа и снижает его скорость. Значительный вес усложняет транспортировку и монтаж

Керамические трубы очень хрупкие – их достаточно просто повредить при неосторожном ударе. Доставку и укладку необходимо производить с большой осторожностью

Керамика заморозку, в отличие от пластиковых труб, не переносит – изделия лопаются

В связи с этим при монтаже необходимо соблюдать определенные глубины заложения, либо проводить все требуемые мероприятия по теплоизоляции. Трудность разрезки по необходимому размеру, так как трубы хрупкие.

Канализационные трубы для наружного монтажа.

Существует 4 вида труб для наружной прокладки:

1. Керамические
2. Чугунные
3. Цементные
4. Асбестовые.

Керамические канализационные трубы

Керамические канализационные трубы

Материалом для производства керамических канализационных труб является глина. Затем изготовленные трубы подвергаются обжигу в печах. Обожжённые изделия покрывают глазурью и покрывают смолами в местах состыковок. Благодаря такому процессу изготовления керамические трубы имеют ряд преимуществ:

К недостаткам изделий из керамики стоит отнести:

Диаметр канализационных труб из керамики колеблется от 150 до 600 мм. Толщина стенки 19 мм. и больше. Отдельные колена труб монтируются друг с другом через раструб с прокладкой уплотнителем. Особым преимуществом труб из керамики стоит отметить низкий шанс образования засора. Благодаря гладкой поверхности внутренней поверхности и устойчивости к коррозийному воздействию.

Чугунные канализационные трубы

Чугунные канализационные трубы

Всего несколько десятков лет назад основным материалом для изготовления канализационных труб был чугун. Главное преимущество изделий из чугуна:

Главными недостатками этих труб являются:

Чугунные канализационные трубы выпускают в нескольких вариантах. Диаметр канализационных труб из чугуна бывает от 50, 100 и 150 мм при толщине стенки 4,5 мм. В настоящее время большинство труб из чугуна демонтируется и на их месте прокладываются более современные аналоги из пластика. Как соединить чугунные канализационные трубы.

Цементные и асбестовые канализационные трубы

Асбестовые канализационные трубы

Цементные и асбестовые трубы не находят широкого применения при обустройстве канализации, в виду их малой прочности и сложностей возникающих при установке. Их используют в основном при устройстве безнапорных систем. Из недостатков можно выделить:

Цементные и асбестовые трубы выпускают от 100 до 500 мм. диаметром с толщиной стенки 9 мм.

Виды и характеристики

Для прокладки канализационных систем производители предлагают готовые трубы, тройники, угловые изделия, переходники, крестовины. Материалы, используемые в производстве, определяют несколько разновидностей продукции. Это могут полимерные, металлические или керамические составные элементы.

ПВХ-канализация

Трубы из ПВХ имеют гладкую поверхность, достаточную прочность для внутреннего и глубинного устройства канализации, не боятся ультрафиолетового излучения, могут служить более 50 лет и недорого стоят. Классификация видов канализационных труб из ПВХ основана на показателях прочности:

1. SN2 — легкие.
2. SN4 — средние.
3. SN8 — тяжелые.

Относительно применения имеются ограничения из-за слабой устойчивостью к низким и высоким температурам, превышающим +40 градусов по Цельсию. Материал становится хрупким и эластичным, что приводит к трещинам и деформациям. Во время горения выделяются ядовитые вещества.

Полипропиленовые (ПП)

Сравнительно с ПВХ трубы для канализации пластиковые полипропиленовые трубы уступают в прочности, поэтому используются только для укладки внутри здания без наружней механической нагрузки. Допустимая температура стоков составляет +80 градусов по Цельсию. Гладкая поверхность способствует свободному протеканию среды, что актуально для циркуляции питьевой воды. Внутри жилого помещения лучше прокладывать шумопоглощающие изделия (например, под маркой rehau или политэк).

Гофрированные из полиэтилена

Конструктивно трубы из ПНД представлены цельнолитой гофрой и встроенным гладкостенным каналом. Такое исполнение обеспечивает повышенную жесткость продукции, что актуально для глубинной прокладки (до 16 м.). По техническим характеристикам материал схож с пластмассовым аналогом. Применяется чаще для строительства инженерных коммуникаций для транспортировки горячих отходов.

Асбестоцементные

Асбест в составе цементного раствора играет армирующую роль. Продукция относится к самому бюджетному варианту для устройства канализации. Контакт с водой оказывает положительное действие относительно упрочнения стенок. Трубы обладают низким коэффициентом температурного расширения и не корродируют. Характеристики актуальны для напорных систем и наружной прокладки.

Бетонные

Для изготовления труб используется, как правило, бетон М350. Для него характерно водопоглощение до 3%, 200 циклов заморозки и оттаивания и высокая прочность на сжатие, растяжение. Материал не гниет, не горит, не корродирует, устойчив к химической среде и низким температурам. Применяется в промышленном, гидротехническом и градостроительном секторе с низкой степенью агрессивности.

Металлические

Подобная продукция представлена сталепрокатными изделиями с оцинкованным антикоррозионным покрытием. Материал обладает высокой прочностью, длительным сроком эксплуатации, выдерживает перепады температур в широком диапазоне и относительно недорого стоит. Однако, в частном секторе применяется редко из-за крупного веса. Чаще канализационный трубопровод подобного характера прокладывается на промышленных предприятиях химического и нефтеперерабатывающего типа.

Чугунная канализация

Чугун является сплавом железа с углеродом. Материал характеризуется более высокой прочностью, выносливостью относительно давления и устойчивостью к коррозии сравнительно со сталью. Также отмечается срок службы, превышающий 80 лет.

Для прокладки канализации негативным фактом является шероховатая внутренняя поверхность, что затрудняет транспортировку стоков и способствует образованию налета. В частном секторе чугун применяется редко из-за значительного веса, высокой стоимости и необходимости дополнительно прибегать к герметизирующим средствам. Чаще подобные трубы используют для внутреннего устройства стояков и сточных каналов в многоэтажных домах.

Керамические изделия

Производство керамических труб основано на переработке глины. Сырье обладает водонепроницаемостью, устойчивостью к агрессивной среде относительно температуры, химических веществ, коррозии. Среди достоинств также отмечается неограниченный срок эксплуатации. Однако хрупкость осложняет монтажные работы, установку фитингов и ограничивает прокладку в местах повышенной механической нагрузки. Применение керамических труб актуально для устройства канализации в промышленных зонах, на стратегических объектах.

Требования к канализационным трубам

В общей канализационной магистрали задействованы две взаимосвязанные системы – внутренняя и наружная. Выбор труб для каждой из них имеет свои особенности и требования. Все основывается на строительных нормах и правилах.

Наружный трубопровод

Из-за особенностей расположения трубы внешней канализационной системы должны обладать свойствами устойчивости к динамической и статической нагрузке. Другими словами они должны противостоять деформациям, которые возникают при перемещении людей, транспорта, а также держать нагрузку уложенного сверху грунта. Места соединения должны обеспечивать отсутствие смещений, которые способны нарушить целостность всей магистрали во время движения грунтовых вод.

В соответствии со СНиП 2.04.03-85 трубы для канализации наружной системы должны быть проложены ниже уровня промерзания грунта в зимний период. Для каждого региона страны он будет различен. Значение для вашего участка необходимо уточнять в сети интернет или метеорологической службе. В целом, для частного дома уровень заложения будет на уровне 0,5-2 м.

На тех участках, которые находятся в зоне пересечения с транспортными маршрутами и увеличенной нагрузкой прокладываются гофрированные трубы из металлопластика. Они способны выдерживать повышенные нагрузки. Подобное свойство обусловлено кольцевой жесткостью. Помимо этого им присуща большая гибкость. Это также позволяет прокладывать трубы для канализации на особо сложных и нелинейных участках.

Внутренний трубопровод

Трубы, которые используются для создания внутренней системы, не предъявляют к себе вышеуказанных требований по прочности. Они могут быть проложены в строительных конструкциях или скрыты под декоративными элементами. Какая бы ни была схема прокладки, внутренняя канализация не подвергается таким нагрузкам, как внешняя. Но все таки для обеспечения наибольшей продолжительности эксплуатации должны быть обеспечены следующие свойства:

• Стойкость к механическим повреждениям;
• Устойчивость к агрессивным средам – температура, химические и биологические воздействия;
• Возможность совмещения с элементами внешней канализации;
• Полированная внутренняя поверхность, не препятствующая выводу сточных вод;
• При необходимости подключения всех необходимых санитарных устройств.

Отдельно стоит заметить, что значимым потребительским фактором является возможность легко и просто осуществить монтаж, а также при необходимости произвести замену поврежденного участка. Учитывая все требования, основная масса собственников жилья предпочитает использовать пластиковые трубы или композитные металлопластиковые.

Дальше рассмотрим возможные варианты материалов для канализационных труб.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
  подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Варианты для наружной системы канализации

Асбестоцемент

Асбестоцементные трубы для канализации Это одни из самых долговечных труб, которые часто применяются для создания трубопроводов в системе канализации. Асбест и цемент — такие материалы, которые не боятся ни агрессивной химии, ни гнили, ни ржавчины. Трубы из них — долговечны и надежны, сравнительно просты в монтаже, внутри не образуются засоры. Да и цена на них приятная. Однако такие изделия наносят вред как здоровью человека, так и природе — они являются источником канцерогенов. Кроме этого, они легко повреждаются от сильных ударов — хрупкие. Да и перевозить их непросто — тяжелые.

Плюсы

• низкая цена
• устойчивость к различным воздействиям
• долговечность
• не засоряются

Минусы

• опасны для человека и природы
• неустойчивы к механическим нагрузкам и воздействиям
• тяжелые

Бетон и железобетон

Бетонные трубы для канализации Очень тяжелые, но при этом практически вечные материалы, из которых нередко делают некоторые части канализационной системы. Естественно, в жилых домах внутри таких труб нет, а вот на предприятиях, на очистных из них часто делают систему стоков. Что касается частного использования, то бетонные кольца отлично подходят для сооружения септиков. И бетон, и железобетон — материалы, которые легко справятся с различными воздействиями, будь то механическая нагрузка или действие химии. Они не ржавеют, способны служить десятилетиями, да и стоят совсем недорого. Главные минусы — огромная масса материала, из-за чего в монтаже изделия из бетона и ЖБ очень сложны. А внутри на стенках из-за шероховатости часто появляется осадок.

Плюсы

• очень прочные
• долговечные
• идеальны для промышленности и создания септиков
• не ржавеют
• не боятся высоких температур
• дешевые

Минусы

• сложность транспортировки
• сложность монтажа

Чугунные трубы

Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.

Достоинства:

• высокая прочность,
• долговечность,
• устойчивость к низким и высоким температурам,
• простой монтаж,
• сопротивляемость коррозии.

Недостатки:

• большой вес,
• шероховатость внутренних поверхностей,
• неустойчивость к солям и солевым растворам,
• высокая стоимость.

Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.

Вавин

Компания Wavin – это мощнейший производитель пластиковой продукции в Европе. Продукция компании Wavin пользуется большой популярностью и завоевала доверие покупателей благодаря своим прочностным характеристикам. При производстве канализационных систем Вавин применяются новейшие научные достижения в данной сфере.

Канализационные трубы Вавин

Трубы Вавин отличаются такими характеристиками:

• Прочностью;
• Надежностью;
• Химической устойчивостью;
• Устойчивостью к высоким температурам;
• Бесшумностью;
• Легкостью;
• Экологичностью;
• Долговечностью.

Компания Wavin выпускает большой ассортимент изделий для внутренней и наружной канализации, а также канализационные колодцы. При изготовлении изделий Вавин используется материал из ПП и ПВХ. Внутренняя система канализации Wavin отличается низкошумной системой, которая очень востребована на сегодняшний день. Благодаря специальной структуре материала, трубы Вавин превзошли по уровню шума даже чугунные изделия.

Компания Wavin производит одни из лучших гофрированные трубы для дренажа, которые обладают такими свойствами:

• Гибкостью;
• Устойчивостью к коррозии;
• Отличными гидравлическими свойствами;
• Герметичностью соединений;
• Длительным сроком эксплуатации (до 100 лет).

Трубы для канализации Вавин

Канализационные системы Wavin легко транспортируются и устанавливаются. Продукция компании Вавин – это залог надежности и долговечности. Благодаря уникальным эксплуатационным свойствам, канализационная система Wavin незаменима при проведении любых строительных работ.
