Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Требования к месту прохождения

Конечно, в том месте, где через крышу проходят вентиляционные или любые другие трубы, необходимо обеспечить достаточную герметичность, чтобы влага не проникала в здание. При этом данный агрегат не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

Сверху трубу необходимо защитить от проникновения влаги с помощью дефлектора. К длине вентиляционной трубы предъявляются некоторые требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они не такие строгие, как нормы для дымоходов.

Часто воздухообмен через вентиляцию обеспечивается принудительно с помощью вытяжного вентилятора, который также устанавливается возле переходного узла. Этот механизм также следует надежно защищать от воздействия атмосферных осадков и других природных факторов

Кроме того, важно обеспечить заземление электрического прибора

Неправильная установка этого агрегата часто приводит к плохому удалению отложений с поверхности, что может привести к преждевременному повреждению кровельного материала. Вентиляционный канал многоквартирного дома может доставить массу проблем, если он выходит на крышу через откос.

Помимо самого узла прохождения вентиляционного канала через крышу могут потребоваться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т.д.

намного лучше, если узел будет расположен вдоль склона, так он будет создавать меньше препятствий для потока воды. Оптимальным местом считается расположение большого переходного узла по гребню. Такой вариант избавляет от необходимости устанавливать дополнительные элементы, снижающие сопротивление вентиляционной трубы схождению осадков.

Серьезной ошибкой установки считается положение, когда передний фартук находится под покровным листом. Фартук – это конструкция, обеспечивающая идеальное прилегание кровли к стенкам трубы. Если нижнюю часть фартука отвести под крышу, вода потечет в пространство, попадая в кровельный пирог, а затем в чердачное пространство.

Принципы монтажа переходного блока системы вентиляции можно использовать для установки других подобных устройств, например, дымоходов

Отсутствие изоляционного слоя способствует появлению перепада температур, что способствует образованию конденсата на поверхности вентиляционных труб. Такая ситуация может со временем привести к повреждению строительного материала, образованию плесени, оксидов, ржавых отложений и т.д.

Внешняя часть вентиляционной трубы, которая выступает над крышей, должна быть защищена колпаком для защиты от влажности и осадков

Более старые вентиляционные каналы обычно имеют так называемую «выдру» – утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате разница температур между воздушными и кровельными коммуникациями будет меньше, что снизит вероятность образования конденсата.

В современных домах используются фартуки, с помощью которых полностью заделывается щель между трубой и крышей. В этом случае вырезы для установки фартуков формируются с помощью болгарки. Изоляцию металлических и пластиковых труб можно выполнить минеральной ватой или другим подходящим материалом.

Для круглого вентканала лучше выбрать промышленную модель переходного блока, так как самостоятельно такое устройство сделать будет непросто

Иногда для этих целей используют деревянный или металлический ящик. При проектировании системы вентиляции необходимо сразу рассмотреть вариант устройства прохода через крышу. Специалисты отмечают, что вывести трубку прямоугольного или квадратного сечения намного проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотную опору вентиляционной трубы к кровельному материалу, обычно используют квадратную втулку, которую кладут поверх трубы. Он заполнен негорючим материалом, в основном песком или мелким керамзитом, поэтому эту структуру называют «песком”.

Вентиляцию над крышей следует довести до высоты, равной высоте дымоходов. Так что необходимо обеспечить стабильную тягу. Это значение зависит от расстояния дымохода от ребра конька.

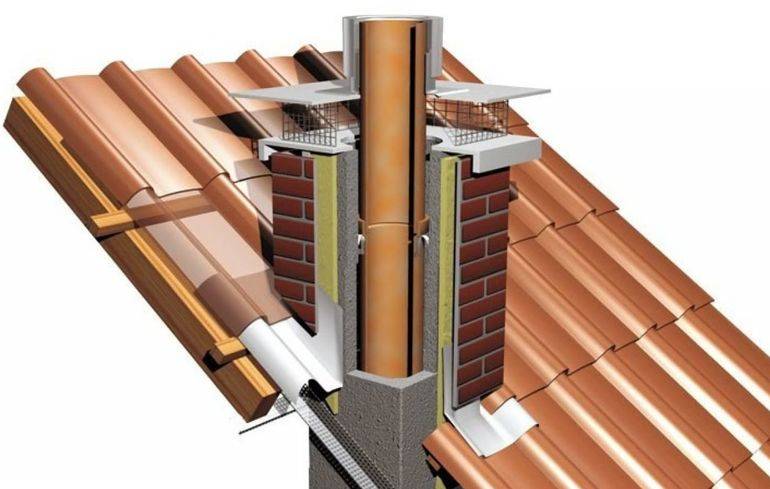

Устройство для прохода вентиляции и дымохода через крышу выполняется после монтажа системы вентиляции, но до монтажа кровельного пирога и укладки футеровки

Узел перехода должен быть надежно прикреплен ко всем элементам крыши

Стоит обратить внимание на расстояние между краем трубы и закрепленным над ней дефлектором. Он должен быть настолько большим, чтобы воздушные массы, проходящие по вентиляционному каналу, могли свободно перемещаться

Конструкция и использование «сэндвичей»

Для организации естественной механической вытяжки необходимо, чтобы воздуховоды соответствовали ряду требований.

Основные из них:

• обеспечение герметичности системы вентиляции;
• возможность удержания необходимого давления воздуха в системе;
• обеспечение свободного прохождения воздуха внутри системы вентиляции;
• поддержание необходимой теплоизоляции.

Для обеспечения выполнения требований, в зависимости от климатических условий, типа и предназначения зданий, используются разные типы вентиляционных труб.

От необходимой рабочей температуры внутри системы вентиляции зависит толщина слоя утеплителя. Также на толщину теплоизоляции влияют диаметр и габариты применяемых труб

Сэндвич труб используется не только при монтаже вентиляции, но и для:

• частных домов, где она применяется в качестве дымовой трубы – для вывода воздушных масс из отопительных приборов (печи, камины, котлы);
• многоквартирных жилых домов в северных районах страны;
• зданий производств, внутри которых проводятся работы с высокой теплоотдачей (цеха для расплавки металлов, цеха по производству стекла);
• зданий хранилищ зерна.

Необходимые свойства приобретаются изделиями за счет специальной технологии, по которой изготавливают сэндвич трубы. Также благодаря своей конструкции, особенность которой будет рассмотрена ниже, эти трубы подходят для подключения к ним отопительного оборудования. В этом случае они используются как дымоходы, для удаления дыма из помещения.

По своей конструкции «сэндвичи» состоят из двух труб разных диаметров, выполненных из листовой высоколегированной нержавеющей стали. Соединение между собой производится с помощью аргоновой сварки. Пространство, образованное между двумя трубами, заполняется специальным теплоизоляционным материалом, зачастую изготовленным на основе базальта, шириной от 25 до 60 миллиметров.

Такое устройство позволяет внутри трубы сохранять температуру вытяжного воздуха, не охлаждая его раньше времени. Таким образом, сохраняется нормальная тяга вытяжки воздуха из помещения.

Стоит отметить, что базальтовая вата, используемая для утепления сэндвич труб, может выдерживать температуру до 1115 °С. При этом, она является негорючим веществом и при достижении высокой температуры плавится. Поэтому неудивительно, что  «сэндвичи» так популярны при устройстве дымоходов.

В настоящее время на рынке достаточно большой выбор сэндвич труб различных диаметров. Уникальность их сборки заключается в возможности прокладки труб через труднодоступные проходы и возможности соединять между собой сэндвич трубы различных диаметров

В зависимости от условий, в которых будет эксплуатироваться сэндвич труба, выбирается различная толщина утеплителя.

Также сэндвич трубы могут быть изготовлены с применением стальных листов, выполненных из жаростойкой стали, что особенно актуально для использования в местах с высокими температурами воздушных масс.

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Представляет собой рулон или укороченные волокна. Положительные качества ваты:

плотно прилегает к поверхностям;

стойкость к физическому воздействию (удары, вибрация);

стойкость к химическому воздействию;

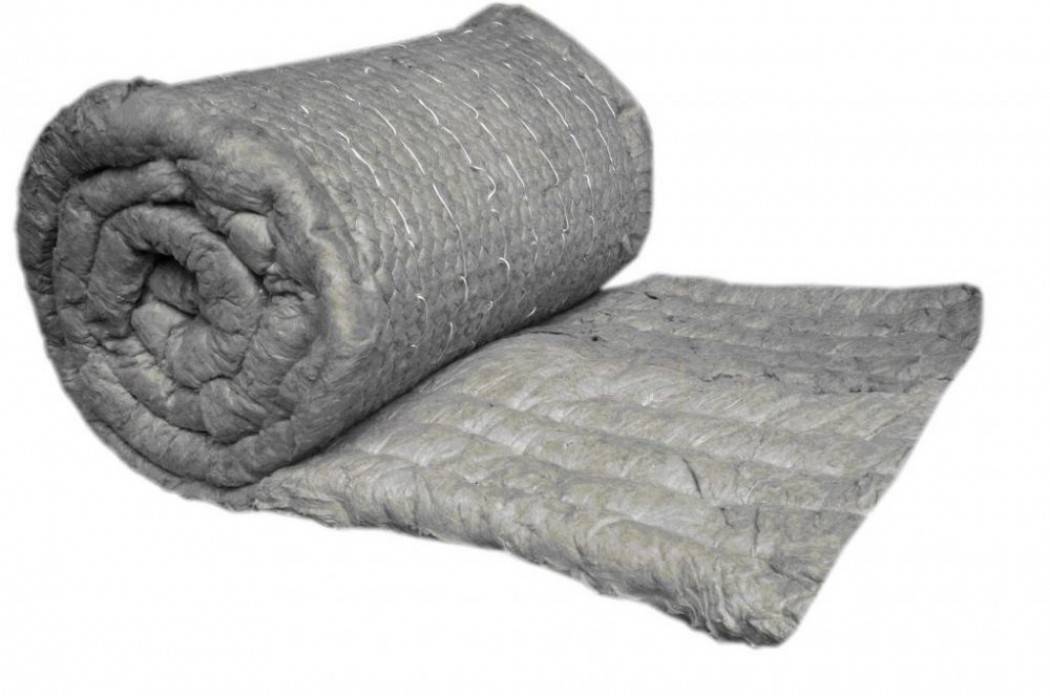

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. Положительные качества рулонных фильтров:

допустимо использование неорганического клея;

можно плотно зафиксировать механическое крепление.

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. Положительные качества плит:

низкая плотность, но выше чем у ваты;

стойкость в физическому воздействию, например, вибрациям;

устойчивость к пару, воде и маслам;

устойчивость к расплаву цветных металлов;

Вентилирование холодного чердака

Вентиляция холодного чердака может быть легко сделана своими руками. Для этого понадобятся знание небольшой теории и некоторых практических навыков. Сделать достаточную вентиляцию на холодном чердаке не вызовет особых трудностей ввиду большого воздушного объема и отсутствия преград для нормального циркулирования воздуха. Воздухообмен может осуществляться через карнизный свес, хребет и конек крыши, а также фронтонные окна и решетки.

Для двухскатных крыш вентиляция холодных чердаков делается либо через фронтоны, либо через неплотно прилегающую деревянную подшивку карнизных свесов. Если фронтоны выполнены из камня, то в них можно проделать отверстия под слуховые окна с вентиляционными решетками.

Слуховые окна следует устанавливать в противоположных сторонах, чтобы обеспечить надлежащее проветривание чердака.

Существует и альтернативный, более экономный вариант. Для этого инсталлируют стандартные вентиляционные решетки (фронтонные отдушины), причем одна из них регулируемая, а другая повернутая продухами вниз. Для защиты от насекомых такая решетка оборудуется защитной москитной сеткой.

Вальмовые крыши не имеют фронтонов ввиду особенности формы своей конструкции, поэтому для них существует другой вариант обеспечения вентиляции на чердаке – с помощью карнизных свесов. Приток воздуха будет осуществляться через подшивку крыши, а его выход будет сверху у конька. Если подшивка изготавливается из дерева своими руками, то между брусками оставляют небольшие зазоры для прохода воздуха. При обшивке карниза пластиковыми софитами такая процедура необязательна, ввиду наличия на элементах заранее проделанных отверстий – перфорации.

Выход воздуха производится сверху, через конёк крыши. Его конструктивные особенности зависят от используемого типа кровельного материала. Как правило, у любого производителя кровельных материалов имеются свои готовые и практичные решения !

Ендовы (разжелобки) одни из проблемных и сложных участков крыши. Чтобы сделать нормальную вентиляцию чердачного пространства вдоль прохождения ендовы ставят точечные аэраторы. Однако такой способ приемлем для крыш с углом наклона скатов от 45° и более. На пологих крышах существует большая вероятность скапливания снега в районе ендовы и поэтому такая вентиляция становится неэффективной в зимнее время. Бороться с этим можно, установив принудительную вентиляцию – инерционные турбины, кровельные электрические вентиляторы или использовать высокие насадки, которые не будут засыпаться снегом.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Этапы монтажных работ

Вентиляционную трубу выводят на крышу и надежно фиксируют после того, как внутренняя система будет оборудована разводкой. Набор инструментов подбирают в зависимости от вида кровли. В стандартный набор для монтажа вентиляционной трубы входят следующие материалы и инструменты:

• утеплитель;
• электродрель, зубило, электрический лобзик и набор отверток;
• фиксирующие метизы;
• герметик;
• болгарка;
• узел прохода;
• ветошь и защитные средства.

Чтобы облегчить монтажные работы, используют узел прохода, который предварительно собирают. Процесс монтажа:

1. В зоне крыши, где будет выходить вентиляционная шахта, делают разметки. Для этого используют маркер. Отметки ставятся по стандартному шаблону в зависимости от размера выходной трубы и ее сечения.
2. Используя болгарку, в крыше прорезают отверстие под трубу. При этом верхний слой кровли снимают.
3. Чтобы закрепить выходную секцию вентиляционной шахты, высверливают отверстия.
4. В месте, где будет установлен проходной узел, делают разметку.
5. По готовым разметкам вырезают пазы. Они предназначены для саморезов.
6. Затем устанавливают узел прохода и фиксируют его саморезами.
7. Трубу монтируют сверху и надежно закрепляют метизами.

В конце работы проводят утепление. Если есть щели и отверстия, их изолируют.

Особенности установки

Все расчеты по проектированию и монтажу вентиляционной системы лучше доверить специалистам, так как схема должна соответствовать техническому положению. Особенности установки:

1. Работоспособность вентиляции в зимний период увеличивается, а в летний — уменьшается. Это происходит из-за температурного перепада, который возникает на входе и выходе вентиляционного канала. Разная температура внутри и снаружи сооружения увеличивает тягу внутри канала.
2. Чтобы в последствии воздушная тяга не стала меньше, каналы, расположенные под элементами кровли, нужно теплоизолировать. Этот момент учитывают во время проектирования. Теплоизоляция защитит каналы от накапливания влаги.
3. Также трубу необходимо обогревать, если ее место установки находится рядом с дымоходом. Тяга в такой конструкции работает по-другому, поэтому при неправильном расчете работоспособность вентиляции нарушается.

Вентиляция помещения будет происходить эффективно при правильном обустройстве вентиляционного канала. Если изучить особенности установки, то всю работу можно сделать самостоятельно. Для кровли из черепицы рекомендуется устанавливать выход вентиляции ближе к коньку.

Последствия ошибок монтажа

Чтобы вся система работала качественно и без нарушений, нужно сделать правильный монтаж вентиляционной трубы. Если не придерживаться всех правил установки, могут возникнуть следующие проблемы:

• внутри помещения начнет скапливаться весь неприятный запах;
• в помещение перестанет поступать свежий воздух;
• произойдет накапливание конденсата внутри вентиляционной системы;
• тяга уменьшится;
• при неправильном монтаже может возникнуть плесень и грибок;
• кухонные шкафчики покрываются копотью и жиром;
• члены семьи начинают чаще болеть;
• некоторые конструктивные элементы, расположенные на сооружении, начинают подмерзать.

Комфортное состояние в доме создается благодаря качественному воздухообмену

Поэтому важно правильно установить вентиляционную систему

Монтаж вентиляционного выхода

Установка вентвыхода производится в соответствии с заранее разработанной схемой местонахождения выходов. Особенности установки зависят от типа кровли и конструкции трубы. В комплектации фасонных изделий обязательно есть инструкция по установке.

Узел прохода должен быть тщательно загерметизирован со всех сторон. Изделия заводского изготовления укомплектованы обычно всем необходимым для обеспечения полноценной защиты от воды

В целом, установка производится по одинаковому алгоритму:

1. На месте выхода трубы осуществляется разметка, соответствующая диаметру отверстия. Если в комплекте проходного элемента есть шаблон, разметка наносится по шаблону.
2. В кровельном пироге вырезается отверстие зубилом или ножницами по металлу: в кровельном материале, в слое гидроизоляции и утеплителя.
3. Жидким герметиком крепится уплотнительная прокладка.
4. На прокладку ставится проходной элемент и крепится саморезами к кровле. Основание проходной детали должно быть прикреплено к кровле максимально плотно.
5. В проходной элемент крепится труба воздуховода и фиксируется шурупами. При работе желательно использовать отвес или строительный уровень, чтобы зафиксировать трубу вертикально.
6. Со стороны чердака герметизируется выход воздуховода на крышу.

Вывод вентиляционной трубы является самым технически уязвимым узлом во всей системе вентиляции в доме

Здесь особенно важно не только решить эстетическую проблему, но и обеспечить надежную гидроизоляцию прохода с сохранением свойств на весь срок эксплуатации кровли

Для повышения тяги в вентиляционной системе на оголовок венттрубы обязательно надевается дефлектор. Дефлектор – это насадка, в которой под действием ветра происходит разрежение воздушных масс. Таким образом снижается аэродинамическое сопротивление потоку.

При выборе дефлектора нужно учитывать климатические особенности региона. Ряд производителей добиваются тех же целей, оснащая зонт электровентилятором

Так дефлектор выступает усилителем тяги. Кроме этого, вытяжное устройство:

• защищает систему вентиляции от осадков;
• не дает ветру задувать внутрь венттрубы;
• препятствует явлению обратной тяги.

Принцип работы дефлектора любого типа основан на разрежении воздушной массы в устье вентиляционного канала, в результате чего отработанный воздух стремительно движется в его направлении без механического побуждения.

Внешняя вентиляция в частном доме

Внешняя вентиляции канализационной системы по внешней стене дома

Вентиляция канализации с выводом трубы за пределы строения является прямой альтернативой вентиляционной системе внутреннего типа. Обычно, внешняя вентиляция монтируется в уже эксплуатируемых частных домах с соблюдением норм и правил безопасности.

По внешней стене дома

Вентиляционная труба выводится через несущую стену при помощи специального короба, который монтируется в месте сопряжения. Далее, используется отвод с углом 90 для поворота труба вертикально вверх.

Для фиксации трубы к стене применяются специальные опорные кронштейны. Шаг установки не более 2 м. Верхняя часть трубы должна быть выше минимального уровня кровли.

В качестве фановой трубы используются пластиковые изделия с сечением 110 мм. При установке требуется соблюдать минимальное расстояние от окон (не менее 4 м) и других прилегающих конструкций.

Вентиляция септика

Схема вентиляции септика при помощи вытяжной трубы и приточных каналов

Очистные устройства и септики устанавливаются за пределами строения на расстоянии от 5 до 20 м. Это гарантирует, что неприятных запах и вредные газы не буду проникать внутрь жилого строения.

Вентиляция септика продумывается на этапе проектировки конструкции, так как процесс «переработки» отходов происходит только при наличии достаточного уровня кислорода.

В большинстве случаев монтируется система на основе фановой трубы, которая подсоединяется к септику и обеспечивает тягу для выхода неприятного запаха, а также предотвращает образование вакуума при большом объеме сбрасываемых нечистот.

Помимо фановой трубы, монтируется приточная вентиляция, состоящая из нескольких труб, которые располагаются в непосредственно близости от очистного устройства на высоте 50–100 см от поверхности земли.

По забору

Монтаж фановой вытяжной трубы по забору или ограждению мало чем отличается от его крепления на стенах дома. Единственная разница — вентиляционная труба будет удалена от дома и для прокладки коммуникаций потребуется дополнительный материал.

Крепление трубы к забору зависит от его конструкции. Для монолитных ограждений подойдут опорные металлические кронштейны, которые фиксируются на опоры при помощи дюбелей. Для крепления трубы к забору из профнастила может потребоваться сварочный аппарат.

Оборудование для повышения производительности вентиляционной системы

Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор.  Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы. Такой грибок для вентиляционной трубы предотвращает попадание осадков и мусора в трубу.

Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: “Как сделать дефлектор на трубу – возможные варианты установки”). В результате в цилиндре понижается давление, а тяга увеличивается.

Для защиты от попадания посторонних частиц  внутрь на устройстве используется специальный колпак, состоящий из двух частей:

• Капельника, предназначенного для отвода воды с козырька
• Козырька, прикрывающего отверстие вентиляционной конструкции.

Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

• строительный карандаш или маркер;
• дрель и набор сверл;
• болгарка с диском 2 мм;
• силиконовый герметик;
• заклепочник;
• алюминиевая ленты и хомуты;
• металлические уголки;
• кровельные саморезы;
• длинная линейка или рулетка;
• плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
3. Все детали прочно соединяют саморезами.
4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Независимое изготовление дымника

Кроме того неискушенному в строительных делах домовладельцу смастерить и установить колпак не проблематично. Материалы возможно применять подручные, подойдут остатки листовой стали.

Инструменты

1. Ножницы для резки металла.
2. Пара молотков различной формы.
3. Киянка.
4. Металлические стержни и уголки.
5. Водостойкая эмаль либо лак для наружных работ.

Изготовление дефлектора пирамидальной формы

Процесс не сложнее прошлого, отличие в том, что на изготовление потребуется не круглый, а квадратный кусок металла.

1. Отметьте центр страницы и прочертите к нему четыре линии от каждого угла.
2. Медлено сгибайте лист вдоль каждой из диагоналей, по ходу подравнивая любой угол.
3. Возможно крепить ножки и монтировать изделие на дымоход.

Установка готового оголовка

Если вы приобрели профессионально сделанный дефлектор, прикрепить его к трубе самостоятельно весьма просто.

1. Прочтите инструкцию по сборке и монтажу. В большинстве случаев советы предельно доходчивы и стандартное оборудование установится легко и быстро.
2. Разложите все детали и попытайтесь разобраться в последовательности сборки. Все начинается с закрепления нижнего цилиндра на выступающий конец дымовой трубы. Применяйте крепеж в виде приложенного болта-зажима.
3. Потом возможно прикручивать верхний цилиндр (диффузор).
4. На кронштейны крепится зонтик к верхнему цилиндру.
5. Все соединения проверяются на прочность и дополнительно подтягиваются при необходимости.

Вентиляционные трубы

Труба является главным элементом вытяжки и отопительной системы. Ее организация – довольно сложное задание, в частности если строение большое

Осуществляя проектирование помещений, специалисты в обязательном порядке берут во внимание расположение вентиляционной вытяжки

Оптимальное решение – присутствие во всех помещениях вентиляционных окон, находящихся напротив окна, под потолком. В процессе создания стен по технологиям ТИСЭ возведение дымоходной трубы и вентиляционной вытяжки становится проще за счет наличия в стене вертикального канала.

Все помещения могут быть оснащены окнами вытяжной вентиляции, которые сообщаются с ними.

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

• ножницы для резки металла;
• утеплитель;
• набор отвёрток;
• маркер (для выполнения разметки);
• специальный герметик;
• саморезы;
• уплотнительные элементы;
• узел прохода;
• рабочие перчатки.
• дрель или перфоратор;
• уровень;
• электро- или ручной лобзик.
