Саморегулирующийся греющий кабель для водопровода: обзор монтажной технологии

Преимущества и недостатки

Плюсы резистивного кабеля

  1. Упрощённая конструкция.
  2. Доступная цена.
  3. Простота технологии производства.
  4. Стабильные характеристики.
  5. Высокое тепловыделение.

Минусы:

  1. Используется только полная секция.
  2. Реагируют на перегрев.
  3. Нет возможности перехлёста провода.
  4. Замена всей цепи при повреждении.

Плюсы саморегулирующегося кабеля:

  1. Доступность в работе маленьких отрезков провода (от 200 мм).
  2. Автоматическая регулировка выделяемого тепла.
  3. Нет перегрева.
  4. Возможность пересечения.
  5. Не страшны температурные перепады, химические реагенты, влага.
  6. Пожаробезопасность.
  7. Огнеупорность.

Минусы:

  1. Использование высокого стартового тока.
  2. Цена на порядок выше резистивных типов.
  3. Нельзя применить для обогрева помещения.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Как подобрать кабель по мощности?

Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.

В паспорте товара обычно указывается номинальная выходная мощность кабеля, а также максимальная температура обогрева (воздействия). Выше вы можете видеть вырезку характеристик саморегулирующихся кабелей одного из производителей. Из нее можно узнать, какой провод для каких целей можно использовать. Подобные данные указывает практически каждый производитель.

Монтаж трубопровода с подогревом

Основное требование к таким подключением к источнику – размещение отвода ниже глубины промерзания грунта. Этот фактор зависит от климатических условий местности.

Видео

Греющий кабель для труб водопровода

Watch this video on YouTube

Для Подмосковья он составляет порядка 1,8 метра, в Челябинской области – 1,9. Представим ситуацию, когда подводящая секция должна быть длиной 10 – 15 метров при глубине траншеи более 2-х метров (до 30 см составит устройство дренажного слоя). При этом ее ширина должна обеспечить удобную работу землекопа. Здесь впору экскаватор заказывать!

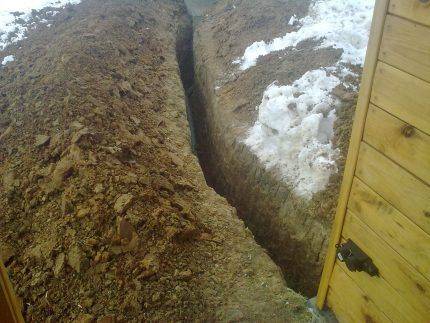

При использовании кабельных трасс обогрева достаточно вырыть канаву глубиной до 50 см и шириной порядка 30. Устройство дренажа также необходимо. Укладку пластиковой трубы с греющим кабелем нужно производить свободно, не в натяжку.

При таком размещении трубы неизбежны ее деформации вследствие подвижек грунта, но в случае с использованием пластиковых изделий они не опасны вследствие пластичности материала.

Кабель для прогрева пластиковых труб может быть размещен на ней различными способами:

намотка на трубу

Такое крепление обеспечивает наибольшую поверхность контакта объекта и греющего элемента. Крепление производится металлизированным скотчем в поперечном и продольном направлении;

прокладка нагревателя по стенке трубопровода параллельно его оси

При таком расположении тепловыделителя используют прокладку одной или двух ниток с разных сторон трубы. Крепление производится таким же образом;

размещение нагревателя внутри трубопровода. Эту операцию лучше доверить опытным специалистам, поскольку она чревата повреждением провода, что приводит к его быстрому выходу из строя.

Для предотвращения потерь тепла, в окружающую среду подогреваемые трубы во всех случаях оснащаются дополнительным теплоизолирующим слоем из разъемных изоляторов, намоткой пористых листовых изоляторов или обычным рулонным утеплителем. Для его защиты используют различные материалы от рубероида до металлической фольги.

Монтаж кабеля в пластиковых трубах с внутренним расположением не применяется для обогрева водосливных канализаций. Такие стоки часто содержат в себе химически активные вещества, способные в короткое время нанести магистрали существенные повреждения.

Нередко греющие кабели применяются для оттаивания водосточных труб, чтобы предотвратить их разрушение. При этом применяются более мощные тепловыделители из расчета 30 – 50 Вт на метр.

Такие же мощности должен иметь и кабель для разморозки пластиковых труб водосливных систем.

Ошибки при установке греющих кабелей

Рассмотрим типовые ошибки при устройстве нагревательных систем:

  • устройство нагревателей при глубине закладки разводки ниже уровня промерзания грунта, это может рассматриваться как непроизводительные расходы. В данном случае достаточно установить местный прогрев в местах повышенного риска, где заглубление системы недостаточно. Таким местом, как правило, является точка ввода в дом;
  • некоторые потребители считают, что нагревательная система способна заменить утепление трубопровода, что не соответствует действительности. При отсутствии наружной изоляции они получают неэффективную систему прогрева, не спасающую от перемерзания;
  • ошибочным является убеждение, что греющая трасса должна работать беспрерывно, часто в этом не бывает необходимости, а расход электроэнергии при норме потребления 18 Вт на метр может составить существенную сумму. Дополнительные затраты на автоматику включения/отключения обогрева с использованием термодатчиков в таком случае окупится в самое короткое время.

Видео

Для чего нужен греющий кабель в сантехнике

Watch this video on YouTube

Кабель для разморозки пластиковых изделий устанавливается, как правило, с профилактической целью во избежание образования ледяных пробок в местах повышенного риска, в частности – на выходе сливной системы из дома.

Не факт, что она будет использоваться постоянно, но в любом климате могут возникнуть экстремальные условия эксплуатации. В этом случае дополнительная возможность подогрева/разморозки труб лишней не будет.

Заключение

Понесенные затраты на греющий кабель для пластиковых трубопроводов и его монтаж позволят значительно сократить расходы на выполнение строительных работ и надежно защитят потребителя от климатических превратностей.

Монтаж саморегулирующего кабеля

Устанавливать этот вид можно на обогреваемую трубу или внутри. Иногда оба способа комбинируются.


Установка кабеля в трубопровод

Внутренний способ установки греющего кабеля для водопровода используется для систем, которые уже функционируют. Перед покупкой измеряется длина участка, требующего обогрева

Кабель осторожно опускается в трубу и подключается к электросети. Участок, в котором установлена система обогрева, желательно снаружи пометить краской. Для наружной установки можно использовать комплект или изделие, поставляемое в бухте

Кабель монтируется вдоль трубы (одной или несколькими линиями) при помощи алюминиевого скотча или в виде спирали под теплоизоляцию

Для наружной установки можно использовать комплект или изделие, поставляемое в бухте. Кабель монтируется вдоль трубы (одной или несколькими линиями) при помощи алюминиевого скотча или в виде спирали под теплоизоляцию.

Если покупается бухта, возникает вопрос, как подключить греющий кабель. Проблему решает провод с вилкой, позволяющий подключаться к питанию. Кабель в одну нитку располагается в нижней части трубопровода. Для повышения эффективности она укладывается по спирали, или монтируются несколько самогреющих линий.

Если трубопровод длинный, приходится решать, как соединить греющий кабель. Для этого есть краткое руководство:

  • разрезать и снять изоляцию;
  • нагреть феном и убрать сердцевину;
  • соединить жилы обжатием или при помощи пайки.

В качестве изоляции используется термоусадочная трубка.

Если приобретен комплект, вопрос, как подключить саморегулирующийся греющий кабель, не возникает.

Если изделие в бухте, нужно:

  • соединить начало со шнуром с вилкой;
  • загерметизировать конец.

Для соединения греющего кабеля со шнуром с вилкой необходимо:

  • разрезать внешнюю изоляцию, не повредив оплетку;
  • снять изоляционный слой;
  • расплести и свить в жилу оплетку;
  • разрезать внутреннюю изоляцию;
  • разогреть феном и отделить матрицу;
  • надеть на жилы соединительные муфты и термоусадочные трубки;
  • надеть термоусадку на жилы питающего шнура;
  • подсоединить жилы шнура и обжать клипером;
  • соединить заземляющий провод шнура и оплетку.

Следующий вопрос: как правильно загерметизировать конец? Нужно снять внешнюю изоляцию, расплести и обрезать оплетку, надеть на внутреннюю изоляцию термоусадку, нагреть и обжать. После остывания надевается внешняя муфта.

Внимание! Саморегулирующийся электрокабель включается при +3оС. Если температура среды в трубе 4оС, он не будет выключаться. Чтобы сэкономить электроэнергию, на трубу монтируется термодатчик, позволяющий установить желаемую температуру

Чтобы сэкономить электроэнергию, на трубу монтируется термодатчик, позволяющий установить желаемую температуру.

При необходимости в обогреве трубопровода важно правильно выбрать электрокабель. Если монтаж проводится самостоятельно, проблему, как проверить его работу, решает покупка и установка термодатчика

Саморегулирующийся тип кабеля

Такое изделие можно применить не только для прогрева трубы, но и в случаях, если водопровод зарыт, а снаружи прикрепить кабельную конструкцию не представляется возможным. Существует много видов саморегулирующихся изделий от отечественных и зарубежных марок. Все они прошли соответствующую сертификацию. Наружный слой покрытия кабеля очень устойчив к химическим средам, поэтому его можно также использовать при обогреве внутренних канализационных труб.

Саморегулирующиеся изделия пригождаются тогда, когда случайно не включили греющий кабель и трубы начинают промерзать. Кабельное изделие не только возмещает потерю тепла, но и хорошо прогревает систему труб. Такое свойство системы сохраняет водопровод от разрывов при минусовых температурах.

Конструкция укомплектована в виде силового кабеля (по 2,5 м). Изделия в готовом виде упакованы в коробку и полностью готовы к установке. В ней, помимо кабеля находится прикрепленный к изделию силовой кабель с электрической вилкой. При необходимости использования конструкции, надо будет разместить нагревательную часть в трубу и вывести с помощью сальника электрическую часть.

Встречаются наборы с фиксированной длиной (2-5, 7,10, 15 м) и секции, которые можно заказать. Собранный внутри трубы комплект кабеля можно купить в готовом виде в специализированном магазине.

ВАЖНО! Кабель с саморегулировкой не нуждается в дополнительном системном контроле и регуляции температуры, так как способен самостоятельно изменять мощность и степень отдачи тепла, в соответствии с окружающей температурой

Типы греющих кабелей для подогрева труб

Различают два вида кабелей – резистивные и саморегулирующие. Резистивные кабели работают по принципу нагревания, в зависимости от величины сопротивления и силы тока. Их особенность заключается в том, что подобные кабели всегда выделяют одинаковое количество тепла, независимо от того, какая температура на улице. В таком случае они потребляют всегда одинаковое количество электрической энергии. Чтобы хоть как-то экономить, приходится устанавливать датчики температуры и терморегуляторы.

Строение резистивного кабеля

Технология укладки резистивных кабелей имеет некоторые особенности. Во-первых, проводники не должны располагаться близко один от другого, а тем более – пересекаться. Если это условие нарушить, то система может перегреться и выйти из строя. Во-вторых, существуют одножильные и двужильные кабели, о чем нужно обязательно знать. И самое главное – их нельзя разрезать, поскольку после подобной операции они работать не будут, поэтому придется монтировать весь кабель, независимо от длины участка, который нуждается в защите.

Одножильные кабели подключаются к сети 220 V обоими концами, что иногда не практично, а у двужильных кабелей с одной стороны располагается заглушка, а с другой стороны электрическая вилка на 220 V.

Примерно в таком виде продают нагревательные кабели для водопровода

У саморегулирующихся кабелей устройство совсем другое, поскольку их основу составляет металлополимерная матрица. Провода в таких системах только проводят электрический ток, а греется непосредственно матрица, причем данный полимер имеет довольно интересное свойство: чем больше матрица нагревается, тем меньше тепла она выделяет. При остывании наоборот, матрица начинает увеличивать количество выделяемого тепла. Из-за таких свойств, кабель и называется саморегулирующим.

Строение саморегулирующего кабеля

Подобные изделия характеризуются рядом положительных данных:

  • Способы укладки могут быть различными.
  • Их можно отрезать.

Другими словами, саморегулирующийся кабель более практичный, несмотря на высокую стоимость. При этом следует отметить, что срок службы подобных кабелей для подогрева водопроводных труб достаточно внушительный (10 лет), если его правильно эксплуатировать.

На заметку! Несмотря на тип используемого кабеля для подогрева, трубопровод придется тщательно утеплить. Если этого не сделать, то на подогрев водопровода будет уходить значительная мощность, поэтому об эффективности не может быть и речи.

Саморегулирующийся греющий кабель http://elektrokhv.ru/

Watch this video on YouTube

Как устроен греющий кабель для водопровода

Греющий провод состоит из 2-ух проводников – горячего (нагревательного) и холодного (электрического), штепсельной вилки и термоограничителя. Проводники соединены между собой лазерной спайкой.

Элемент нагревающий водопровод на 100% защищен от попадания влаги, т.к. его внешняя изоляция бесшовная. Изоляция также уберегает кабель от химического воздействия и от высокой температуры. Термоограничитель выполняет роль регулятора температуры трубы, он отключает питание, когда температура поднимается до 15°С. Питание возобновляется при опускании температуры до 5°С. Таким образом обеспечивается максимальная экономия электроэнергии.

Выбор греющего кабеля

Выбор саморегулирующегося нагревательного кабеля не должен быть спонтанным. Производителями четко определены характеристика кабеля для различных условий его использования.

Первое на что нужно обратить внимание — мощность кабеля. Для частных домов используют кабель мощностью от 5 до 25 Вт/м и выше

Причем параметры определены для каждого конкретного случая:

  • подземный водопровод с внутренним монтажом обогрева – мощности в 5 Вт/м вполне достаточно;
  • подземный водопровод с наружным обогревом – необходим кабель, мощностью от 10 Вт/м;
  • открытый водопровод – кабель мощностью менее 20 Вт/м с обогревом труб не справится.

Такой параметр, как рабочая температура, в случае выбора греющего кабеля для трубопровода всегда неизменный. Используют только низкотемпературные (до 65°).

В зависимости от области применения греющий кабель классифицируется на пищевой и технический.

Внимание! Внутри бытового водопровода можно устанавливать только пищевой кабель. Наружный монтаж допускает использовать любой кабель.

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.

Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Какие характеристики важны для выбора тёплого кабеля

Перед тем, как выбрать греющий провод, необходимо обратить внимание на следующие факторы:

  • на диаметр магистрали и протяженность участка, нуждающегося в обогреве;
  • на минимальную температуру грунта на глубине залегания водопроводной магистрали.

Для правильного расчёта мощности кабеля изучите видеоматериалы:

При подборе кабеля учитывается тип наружной изоляции и температурный класс продукции. Например, для обогрева канализационных стоков используется провод с изолятором из полиолефина. При обустройстве внешней защиты водопроводных труб используется шнур с покрытием из материалов на основе фторполимера (устойчивого к воздействию ультрафиолетового излучения).

Установка кабеля внутри водопровода

Как правильно ввести кабель в трубу:

  1. Осуществлять ввод провода с помощью тройника. По возможности исключать острые, прямые углы труб. Нельзя резко дергать кабель, также вводить с помощью силы.
  2. Начинают работу с тройника, когда введение кабеля закончилось, проводят герметизацию отверстия, через которое осуществлялся ввод.
  3. Для герметичности установки применяют проходку. Крепления туго затягивают, закручивая втулку для зажима сначала вручную, далее затягивают с помощью ключа.
  4. Уплотнитель из резины, установленный в сальнике сожмется и обеспечит герметичное соединение.Справка! Перед заключительным этапом герметизации входного отверстия, надо убедиться, что муфта для соединения и проходка не соприкасаются.
  5. Узел соединения греющего кабеля с питающим удаляют от втулки, которая имеет внешнюю резьбу до 10 сантиметров.

Виды устройств, которые можно купить в Якутске

Греющий кабель для канализационных труб в Якутске можно купить таких видов:

  • Резистивный.
  • Саморегулирующийся.

Резистивные варианты, которые предлагают в Якутске, подразделяют на такие типы:

  • Линейные.
  • Зональные.

Изделия линейного типа выделяют тепло при попадании на проводники электроэнергии. Они могут быть одножильными, или состоять из нескольких металлических жил, которые часто имеют форму в виде спирали.

Как подключить греющий кабель для обогрева труб ️

Watch this video on YouTube

Для важного магистрального направления в Якутске можно приобрести кабельную систему с более высокой мощностью, она эффективно защитит трубы от промерзания даже в этом холодном регионе. Нужно понимать, что мощность кабеля для разогрева зависит не только диаметра, но и от его протяженности

Так, как в Якутске климат холодный, то предпочтение придется отдать более мощным вариантам, а это будет отражаться на потреблении электроэнергии

Нужно понимать, что мощность кабеля для разогрева зависит не только диаметра, но и от его протяженности. Так, как в Якутске климат холодный, то предпочтение придется отдать более мощным вариантам, а это будет отражаться на потреблении электроэнергии.

Саморегулирующийся провод для обогрева

Изложенная выше информация дает понять, что, в зимнее время обогрев канализационным трубам просто необходим. Для этого применяют спецустройства.

Греющий саморегулирующийся кабель для обогрева канализационных труб выделяется способностью прогреваться или остывать зависимо от температурного показателя окружения. При этом нет необходимости применять какие-нибудь дополнительные регулирующие механизмы.

Саморегулирующийся подогрев при внутреннем методе монтажа ставят на сливные сети с ообъемом до 50 мм, к которым нельзя добраться напрямую.

Обогревательное устройство с середину магистрали ставят по всей ее протяженности. Для этого используют сальниковый узел, и вся работа выполняется в соответствии правилам безопасности.

Вот нескорые условности, которых нужно придержаться:

  1. При вводе следует закрывать все части краев и резьбу фитингов.
  2. Нельзя повреждать внешнюю оболочку подогревающего приспособления.
  3. Место установки кабеля нужно пометить на внешней части магистрали.
  4. Протяженность теплопровода должна соответствовать длине магистрали.
  5. Проводить саморегулирующееся устройство для обогрева сквозь запорную арматуру не разрешают.

Данный вид монтажа позволяет достигнуть самой высокой эффективности нагревания, и его используют для введенных в работу конструкций. Перед этим проводят точные замеры зоны, которая будет прогреваться.

Саморегулирующийся провод для защиты от коротких замыканий оснащают устройством автоматического отключения. К сказанному нужно добавить, что саморегулирующийся подогреватель внутри сети не рекомендуют для магистралей, подающих питьевую воду, а вот для сливных систем этот вариант подходит очень хорошо.

Особенности внешней установки

Греющий кабель саморегулирующийся для обогрева канализационных труб на внешней части магистрали располагают очень часто.

Вариантов для такой работы существует несколько:

  • Укладка в форме волнистой линии.
  • Размещение вдоль трубного изделия прямо.
  • Несколько проводов обогрева, проходящих параллельно магистрали.
  • В форме спирали.
  • На колена и краны при установке теплопровода, сочетают предыдущие способы одновременно.

Нагревательный кабель для обогрева труб водопровода Обзор и пример монтажа

Watch this video on YouTube

Поначалу устройство для обогрева сливной сети фиксируется небольшими отрезками ленты. Их размещают на расстоянии на 0,3 м один от другого. Затем алюминиевый скотч проводится по всей протяженности теплопровода. Таким способом создают прочное крепление к верхней части магистрали.

Если данный монтаж производится на пластиковой системе, ее предварительно нужно проклеить липкой лентой, так же можно взять для этой задачи алюминиевую фольгу. Это позволит равномерно распределить тепло по всей зоне трубопровода.

После крепежа греющего устройства рекомендуют теплоизолировать трубную систему посредством спецматериалов.

Обогрев канализационных труб греющим кабелем легко выполнить эффективно, благодаря таким производителям, как Raychem, Esto, Lavita, и др. А самые высокие оценки мастеров получили товары компании Devi. Все они помогают продлить срок эксплуатации системы, ведь это напрямую зависит от качества прогрева в холодное зимнее время.

Греющий кабель внутри трубы подключение

Watch this video on YouTube

Как работает греющий кабель?

Греющий или горячий кабель представляет собой систему обогрева труб, уложенных в толщу грунта. Электрокабель в изолирующей оболочке закрепляют на трубе и подключают к электропитанию. Труба нагревается, в результате сточные воды приобретают стабильно высокую температуру, что надежно защищает их от замерзания.

Различают кабель для наружного обогрева трубы или внутреннего. Первый укладывают снаружи конструкции, а второй – внутри. Считается, что наружный монтаж произвести проще, чем внутренний, поэтому он более востребован. Помимо наружного кабеля используют также греющую пленку.

Обогрев с помощью пленки для канализационных систем применяется не часто. Материалом приходится оборачивать всю трубу, что усложняет монтаж, но обеспечивает равномерный прогрев

Этим материалом полностью оборачивают конструкцию, затем его закрепляют. Пленка дает более равномерный обогрев трубы, чем кабель, она имеет меньшую мощность, что позволяет несколько снизить эксплуатационные расходы.

Для обогрева труб можно использовать кабель трех видов:

  • саморегулирующийся;
  • резистивный;
  • зональный.

Саморегулирующийся кабель считается исключительно удобным вариантом, поскольку он может в автоматическом режиме изменять температуру нагрева в зависимости от климатических условий. Сопротивление кабеля уменьшается, если грунт нагревается сильнее, и увеличивается при снижении температуры.

Саморегулирующийся кабель наиболее востребован в современных условиях, поскольку укладывать его просто, он более надежен и не требует дополнительных элементов для монтажа

Такое изменение режима работы снижает общую мощность системы, т.е. позволяет экономить электроэнергию. Причем изменение сопротивления может быть различным на отдельных участках трубопровода. В результате получается более высокое качество прогрева, сам саморегулирующийся кабель прослужит дольше, и нет необходимости в установке терморегуляторов.

Резистивный кабель такими способностями не обладает, но отличается по сравнению с саморегулирующимися системами более умеренной ценой. При монтаже кабеля этого типа понадобится установить набор температурных датчиков и терморегуляторов, чтобы обеспечить изменение режима работы системы при перемене погоды.

Резистивный кабель стоит меньше, чем саморегулирующиеся аналоги. Если выбран этот вариант, необходимо тщательно рассчитать подходящую удельную мощность, чтобы предотвратить перегрев

Если этим требованием пренебречь, возрастает риск перегрева кабеля и его поломки. Зональный кабель также не имеет способности регулировать сопротивление, но эта система генерирует нагрев не по всей длине, а только на отдельных участках. Такой кабель можно разрезать на отдельные фрагменты, что удобно при монтаже трубопроводов сложной конфигурации.

Он также широко применяется при монтаже металлической канализации или для обогрева емкостей. Стоит отметить, что обогрев конструкций, заглубленных в грунт – не единственная сфера использования греющего кабеля. Его также используют для обогрева труб, проложенных на поверхности или в помещениях, которые не отапливаются.

Иногда кабель используют только для отдельных участков трубопровода, например, частей, выходящих на поверхность. Системы, которые монтируют внутри трубы, используют относительно редко. Чаще всего они применяются, если трубопровод уже уложен в грунт, и монтаж наружного кабеля потребовал бы объемных земляных работ.

Так установка внутреннего кабеля обойдется значительно дешевле. Но такие кабели обычно рекомендуется применять только внутри труб малого диаметра, поскольку мощность у них невелика.

Она варьируется в пределах 9-13 Вт/м, чего для больших канализационных труб, как правило, недостаточно. Длина такого кабеля, по понятным причинам, должна быть равна протяженности трубы. Внутренний греющий кабель изготавливают только саморегулирующегося типа.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
