Идея №2 – Используем проволоку
Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.
Все что Вам нужно для изготовления, это:
- усилитель (подойдет из старого устройства);
- два куска проволоки по 180 см;
- кусок металлической (либо деревянной) пластины 15*15 см;
- электрическая дрель с набором сверл (либо сварочный аппарат);
- маленькие болтики;
- молоток;
- железная труба;
- телевизионный кабель подходящей длины.
Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:
- Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см (изобретатель самоделки утверждает, что это оптимальные размеры устройства).
- Фиксируем проволоку к подготовленной пластине: расплющиваем жилы в местах крепления, сверлим отверстия и закручиваем болтики. Если есть сварочный аппарат, дело пойдет быстрее – нужно будет просто прихватить уловители сигнала к пластине. Сразу же нужно подключить усилитель (как показано на фото).
- Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь вставить штекер в разъем.
- Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.
Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора
Изготовление самодельной антенны
Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.
Из пивных банок
Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.
В виде восьмерки
Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.
Двойной, тройной квадрат
Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.
Из картонной коробки
Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.
Бабочка
Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.
С помощью паяльника
Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.
С помощью болтов
Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.
Из коаксиального кабеля
Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.
Типы принимающих антенн
Телевизионная антенна — это диполярное устройство, которое может излучать и принимать сигнал в конкретном частотном диапазоне.
Сегодня для телевидения распространены несколько типов устройств:
- Метрового диапазона волн (МВ-антенна, VHF). Рассчитаны на прием эфирного аналогового вещания, который происходит в частотном диапазоне 1 — 300 МГц.
- Дециметрового диапазона волн (ДМВ-антенна, UHF). Они принимают более короткие волны излучения, которые передают сигнал на частотах 0.3 — 3 ГГц.
В UHF-диапазоне сегодня вещает телевидение цифрового стандарта DVB.
При этом частотный диапазон разделен между двумя форматами вещания ЦТВ:
- Эфирное телевидение (DVB-T2). Работает путем передачи сигнала от вещателя на приемник через наземные ретрансляторы. Излучение сигнала происходит на частотах 314 — 898 МГц.
- Спутниковое телевидение (DVB-C2). Транслируется на сверхвысоких частотах от 1 ГГц.
Из рассмотренных выше рабочих диапазонов можно сделать вывод, что для простой антенны цифрового телевидения есть предел минимальной и максимальной длины волны, которую она может принять. А значит, перед сборкой антенны своими руками для цифрового телевидения потребуется ее расчет.
Антенна из жестяных банок
Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.
К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:
- Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
- Обработайте конец антенного провода.
- Снимите изоляцию центральной жилы, а потом скрутите оплётку.
- У вас есть два проводника, которые необходимо прикрепить к банкам.
- Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
- Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
- Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
- Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
- Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
- Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.
Из пивных банок
Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.
Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.
Дециметровая антенна
Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.
Кольцевидная
Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.
Теперь все это нужно собрать:
- приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
- также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
- сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
- закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.
Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.
В виде восьмерки
Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.
Ход изготовления.
- С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
- На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
- Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.
Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.
Из металлопластиковой трубы
Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.
Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.
В виде рамки
Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).
Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.
При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.
Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.
Зачем нужна самодельная антенна для цифрового телевидения
Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.
В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.
Телевизор в автомобиле также можно подключить к самодельной антенне
Соответствующие умения и навыки пригодятся при поломке стандартного оборудования

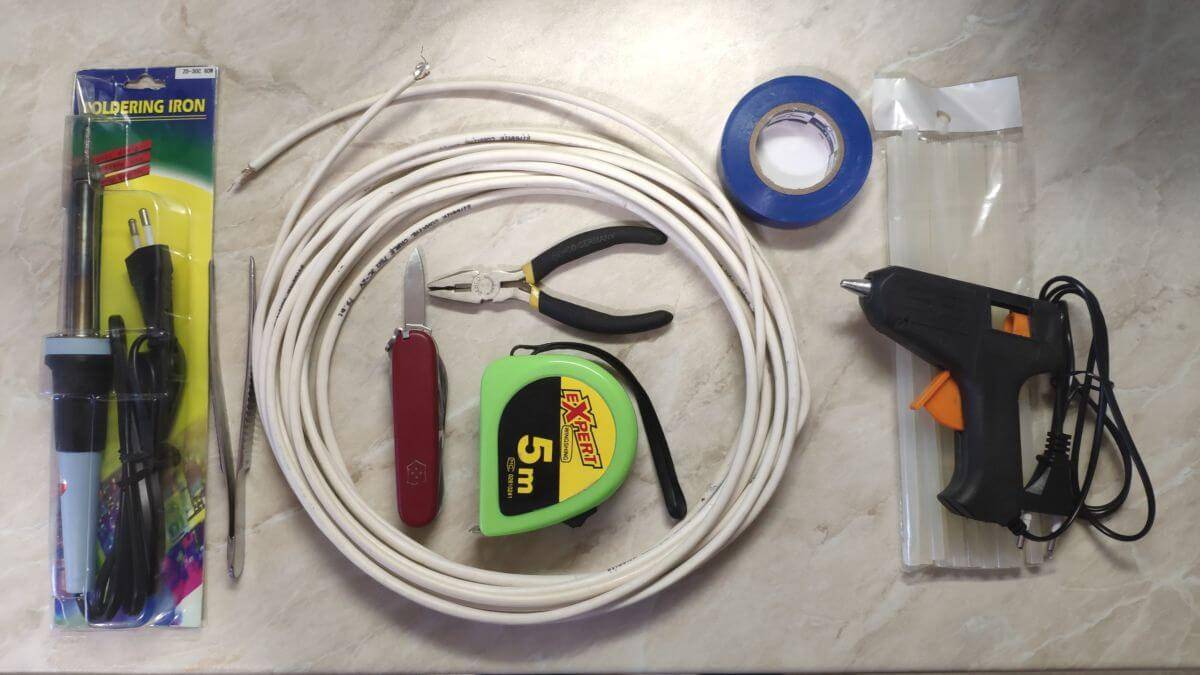

Что понадобится для сборки цифровой антенны
Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:
- кусачки, пассатижи, плоскогубцы;
- изоленту, скотч, клей;
- герметик с пластиковым стержнем;
- рулетку;
- желательно вооружиться паяльником с припоем.
С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.
Расчет
Производство антенны для цифрового телевидения своими руками включает расчет. Процесс может потребовать усилий. Но при правильном выполнении всех пунктов получите 30 каналов. Ниже подробно рассказываем о принципах расчета и показываем пример.
Правила расчета
Многие делают расчеты точно по инструкции. Но иногда это занимает много времени и не эффективно. Рекомендуем работать по следующему алгоритму:
- для комнатной мощной антенны длину волны поделите на 8 — для определения длины каждого ребра (показатель должен быть равен 14);
- для четкого перекрытия двух ромбов внутренние части должны быть короче внешних — на 1 см;
- выбирайте более широкополосное устройство для большего приема излучаемых сигналов;
- следите за тем, чтобы элементы не контактировали друг с другом и не нарушали качество сигнала;
Обратите внимание, чтобы концы проволоки оставались по длиннее. Их нужно между собой спаять
Практический пример
Для расчета рекомендуем использовать схемы, которые размещены ниже. Правильное их применения предполагает работу с показателем длины кабеля (L). Для результата необходимо L = 300/F. 300 — скорость движения волны в вакууме. Этот показатель неизменный. F — частота приема. Этот номинал включает 500-800 МГц.
Для примера предлагаем рассмотреть следующий расчет. Предположим, что вещание работает на частоте 610,5 МГц. Для получения показателя средней длины волны необходимо 300/610,5. В результате получим 0,491 м. С этим номиналом должна быть штыревая петля. Для цифры совсем не обязательно высчитывать столь подробно длину. Достаточно сделать антенну широкополосной.
Простейшая для дачи — из пивных банок и медной проволоки
Самая простая самодельная TV-антенна для телевизора в домашних условиях делается так. Потребуются 2 банки из алюминия или жести и кусок деревянной планки либо пластиковой трубы. Можно использовать пивные алюминиевые банки – главное, чтобы их стенки были гладкими (не ребристыми).
- Банки нужно промыть и высушить.
- Коаксиальный провод разделывают: жилы оплетки скручивают отдельно, а центральную жилу оставляют отдельно.
- Получаем два проводника – крепим их к банкам: берем два маленьких самореза с плоскими шляпками, скручиваем на концах проводников петлю, в нее продеваем саморез с установленной на нем шайбой и прикручиваем к банке.
- Металл банки нужно заблаговременно очистить, сняв налет наждачной бумагой.
- Банки закрепляем на планке. Расстояние между ними подбираем индивидуально — ориентируемся по качеству приема.
Такая антенна, естественно не будет мощной. В нормальном качестве будет один-два канала (это в лучшем случае). Многое будет зависеть от положения ретранслятора, «чистоты» радиоволнового коридора, того, насколько правильно ориентирована антенна и т.д.

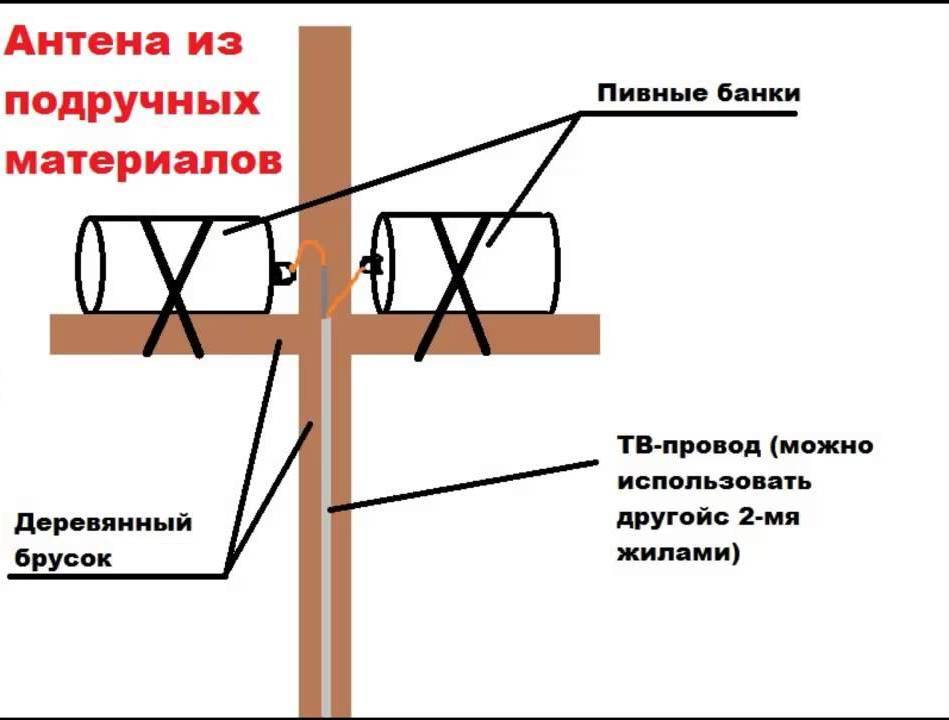

Вот чертеж такой телеантенны:
Из видео узнаете о том, как сделать антенну из пивных банок:
Мощная самодельная антенна
Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.
Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника
В качестве экрана можно использовать металлическую сетку от забора.
Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.
Антенна из коаксиального кабеля
Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:
- Для начала необходимо подготовить около 50 см коаксиального кабеля.
- С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.

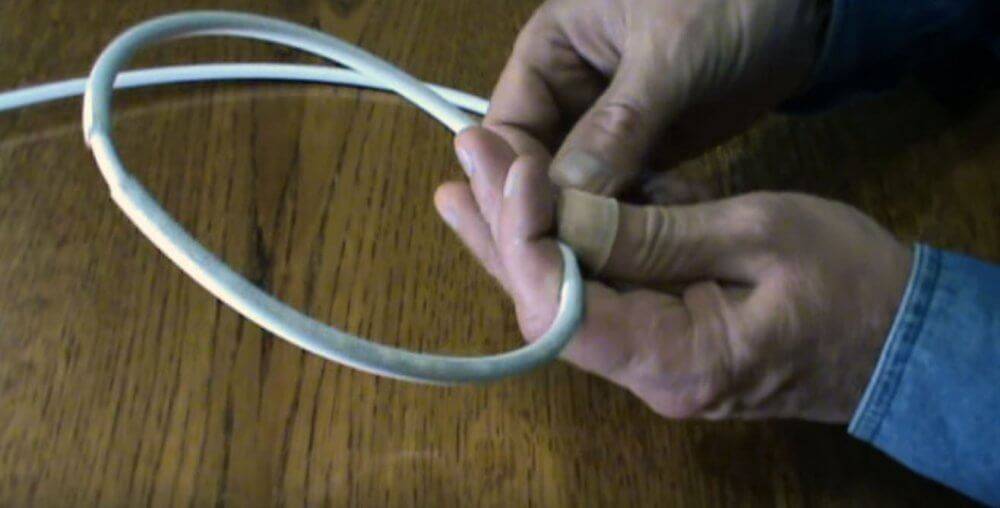

- Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
- Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
- Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
- Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.
Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.
Зигзагообразная антенна
Как сделать самодельную антенну для телевизора, еще в 1961 придумал Харченко К.П. Вот только на тот момент зигзагообразная форма мало кого заинтересовала. Однако с появлением цифрового телевидения ситуация поменялась, так как фигурная антенна демонстрирует отличный прием сигнала.
Для ее изготовления требуется:
- медный кабель толщиной 5 мм;
- кусок антенного провода;
- паяльник и припой;
- разъемы;
- кусок фанеры для основания.
Первостепенно правильно изготавливаем раму. Отмеряем отрезок провода 109 см. Сгибаем его так, чтобы получилось два параллельных ромба, длина одной стенки должна быть 13.5 см. После всех манипуляций в центральной части должен остаться 1 см кабеля. Он будет применяться для окончательной фиксации конструкции.
В центральной части изделия углы ромбов не должны контактировать. К ним будет крепится антенный шнур. На верхний угол припаивается центральная жила, на нижний крепится экран. Промежуток между углами — 2 см.
Какие бывают приспособления
Существует три вида устройств:
- Дециметровое. В хозяйстве чаще применяется более простая модель такого приспособления, это типа Z. Она отлично работает и качество ее сигнала не зависит от погодных условий.
- Логопериодическое. Такое приспособление довольно просто выполнить, поскольку оно обладает идеальной согласованностью со всеми диапазонами частот. Для выполнения нет необходимости придерживаться каких-то определенных каких-то определенных габаритов, достаточно применять средние технические размеры. Ее можно применять не только в квартире, но и в загородном доме.
- Всеволновое. Данное устройство также просто выполнить, для таких целей подойдут практически любые подручные металлические средства. Приспособление отлично ловит ТВ-сигнал и достаточно устойчиво к помехам. Если ее разместить недалеко от телевышки, то можно при его помощи смотреть и аналоговое телевидение.
Также в зависимости от места размещения, бывают комнатные и уличные приспособления. Комнатные устройства эффективны только в зоне активного сигнала, для частных построек лучше применять телеприемники. Такие устройства бывают пассивными и активными. Пассивные не нуждаются в усилении, поскольку они усиливают принимаемый сигнал за счет собственной геометрии. Активные устройства нужно оборудовать усилителем.
В данном видео рассмотрим как сделать антенну для ТВ своими руками:
Двойной или тройной квадрат для 100 км
Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).
Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.
Конструкция и материалы
Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.
Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.
- Самый большой – рефлектор.
- Меньший квадрат называется вибратором.
- Самый маленький (третий) квадрат – директор.
- Планки, которые скрепляют квадраты воедино называются стрелами.
3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.
Подсоединение активной рамки (вибратора)
Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:
- Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
- Оплетка фидера припаивается к правому концу вибратора.
- Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
- Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
- Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.
Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.
Чертеж с размерами приведен ниже:
Всеволновая ТВ-антенна своими руками. Частотнонезависимая конструкция
Простая всеволновая антенна для телевизионного сигнала может быть собрана своими руками из обычных пивных банок, расскажем подробно технологию изготовления. Конструкция работает по принципу, использованному в диполе Надененко: при увеличении плеч вибратора линейного типа происходит расширение рабочей полосы частот без изменения остальных параметров. В данном случае плечами вибратора будут банки из под пива.
Простейшее устройство для приема сигналов
Конструкция, собранная из пары банок, обеспечивает уверенный прием аналогового сигнала в черте города, при этом нет необходимости делать согласование для кабеля (при его длине до двух метров). Устройство можно существенно улучшить, если усложнить его до синфазной решетки, как это показано на рисунке, и установить антенный усилитель (его схема будет приведена в конце статьи).
Синфазная решетка на основе жестяных банок
Расстояние между банками «А» будет равно λ/2, где λ – длина волны. Заметим, число диполей должно быть 3-4 штуки, при меньшем количестве усиление незначительное, а при большем -возникнут трудности с согласованием кабеля.
