Угловой камин своими руками: пошаговая инструкция

Обустройство фундамента

• Дно котлована глубиной, равной фундаменту дома, утрамбовать;
• Уложить на дно и утрамбовать песок слоем не менее 0,1 м;
• Бутовым камнем засыпать котлован до уровня почвы, заполняя промежутки раствором извести с глиной либо цементной смесью;
• Сверху бетон выровнять, а по окончании застывания покрыть двумя слоями рубероида;
• Смонтировать опалубку из дерева до пола помещения. Габариты фундамента во все стороны должны превышать размеры камина на 5 см;
• Сделать сетку из стальной арматуры диаметром от 1,2 до 1,5 см и установить ее, используя деревянные бруски, на высоте 50 мм от гидроизоляции;
• Бетонный раствор (цемент марки М400 – 1 ч., щебень — 5 ч., песок – 3 ч.) засыпать в опалубку и при помощи уровня создать горизонтальную поверхность;
• В течение 7 суток бетон затвердеет, после чего снять опалубку и покрыть фундамент битумной мастикой. Выждать еще 3 недели, а затем накрыть фундамент 2 слоями рубероидной гидроизоляции.

Рабочие материалы и инструменты

Для возведения углового камина своими руками необходимо закупить качественный керамический и шамотный кирпич

Внимание при выборе уделяют его цвету и структуре – эти характеристики должны быть однородны. Поверхности и углы – ровные

Многие специалисты проверяют изделия простукиванием по поверхности:

• Высокие тона – пережженные изделия
• Глухие тона – недостаточная температурная обработка
• Чистые тона – материал высокого качества

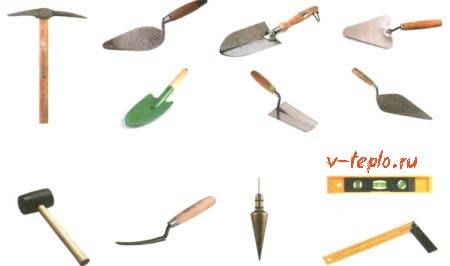

Не обойтись во время проведения работ без рабочих инструментов печника (мастерки, молотки, киянки, уровень, правило и т. д.). Также необходимы хорошо вымоченная и без примесей глина и просеянный речной песок – из них замешивается раствор в пропорции 2:1.

Дымоход и дымовая труба

Дымоход – это часть печи, напоминающая по форме колпак, внутри которой проходит стальная труба (или дымоходные блоки из керамики), которая переходит в дымовую. Заднюю стенку делают вертикальной, а боковые – сужающимися под углом 45-60 градусов. Внутреннее сечение рассчитывают по пропорции: 0,1-0,15 от площади портала, а высоту делают не менее пяти метров от поверхности горения топлива. Стенки делают достаточно толстыми для уменьшения потерь тепла.

На высоте около двух метров монтируют задвижку. Рамку для нее крепят жидким раствором в кладке.

Первый пункт монтажа дымовой трубы – установка над дымосборником блока. Цементным раствором соединяют отверстия трубы и дымосборника. Кирпичную облицовку крепят к трубе посредством анкерных соединений, вставленных между внешними блоками трубы, которые заделывают в швы между кирпичами. Внутренние поверхности должны быть без зазоров.

Оголовок трубы выполняют толщиной не менее чем в 1 кирпич. Чтобы уменьшить накопление конденсата в канале дымохода и предупредить возгорание конструкций, устанавливают теплоизоляцию и термоизоляцию.

Составные части камина:

• Дымоход для камина.
• Поддерживающая пластина.
• Пластина противопожарная.
• Участок привода трубы к дымоходу.
• Топка.
• Для выхода горячего воздуха монтируют вентиляционное отверстие с решеткой.
• Декоративный элемент и термоизоляционный слой.
• Решетка вентиляционная.
• Камера с горячим воздухом, решетка вентиляции, снаружи камеру декорируют камнем, мрамором и другим материалом.
• Облицовка.
• Движение холодного воздуха.

Сверху на трубу устанавливают искроулавливатель и дефлектор. Функция искроулавливателя – противопожарная безопасность. Конструктивно эта деталь похожа на глухой металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливают на оголовке для того, чтобы увеличить тягу и защитить трубу от ветра. Обычно сечение дефлектора круглое.

Облицовка камина и выступающей части трубы

Если планировалось оставить внешнюю часть камина кирпичной, без дополнительной облицовки, то кладка должна быть максимально аккуратной, а раствор необходимо было не доводить до лицевой части камина на 0,5 см, чтобы осталась возможность расширить швы.

Если кладка требует дополнительной декоративной облицовки, то используют искусственные или натуральные природные камни, керамическую плитку, изразцы и другие материалы. Сверху камни рекомендуется покрывать лаком, чтобы улучшить их декоративные свойства и облегчить уход.

Самый дешевый и простой способ облицовки, который производят после того, как произойдет усадка кладки – штукатурка. Используя различные шпатели, на штукатурке создают разнообразные декоративные эффекты. Существует возможность колорирования штукатурки.

Еще один популярный способ облицовки углового камина – использование гипсокартона. Его разрезают и крепят на специальный металлический каркас, строго проверяя углы и стенки уровнем.

Несимметричные камины

Угловой камин, оборудованный огнеупорным стеклом — залог стильного оформления дома Несимметричные угловые камины – это революция, которая в корне поменяла представления об обычных каминных конструкциях, их устройства могут быть самые многообразные. Очаги элегантны, креативны, прекрасно используются в небольших по площади помещениях. Специалисты утверждают, что несимметричные камины станут прекрасным дополнением современных интерьеров. Дымоход камина удобно прячется в стене помещения, также с его помощью можно легко прозонировать пространство.

Экстравагантная лофт-гостиная с установленным в ней угловым камином

Относительно структуры углового камина можно отметить вероятность его установки в разных местах помещения. Каминные конструкции бывают двух типов

• С каминными топками без стенок или с ними.
• С колпаком, опирающимся на колонну из кирпича или камня.

Важно! Если вы хотите разнообразить интерьер жилища, то лучше всего выбрать необычную конфигурацию и интересную отделку. Сегодня камины стали особенно популярны для дополнения интерьера суперсовременных гостиных

Сегодня камины стали особенно популярны для дополнения интерьера суперсовременных гостиных

Очень привлекательно выглядит он и в загородных домах, ведь там получается объединить главные природные материалы и стихии: дерево, камень, огонь.

Расчет размеров

Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.

В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.

На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:

Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.

Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

Чертежи камина

Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.

Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.

Материалы для камина

Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.

Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.

При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.

Виды камина: конфигурация и место расположения

Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.

Существует несколько вариантов размещения этого отопительного агрегата:

• Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.

  Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.

• Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.

  Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.

• Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.

  Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.

Учесть нужно также следующие факторы:

• Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.

• Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.

Заготовка материалов

Перед тем как построить угловой камин «Аннушка» своими руками, закупите следующие стройматериалы:

• керамический (красный) полнотелый кирпич стандартных размеров 250 х 120 х 65 – 356 шт.;
• кирпич шамотный огнеупорный марки ША-8 – 55 шт.;
• задвижка дымоходной трубы 13 х 25 см;
• уголок металлический равнополочный 50 х 5 мм длиной 60 см;
• то же, 80 см в длину;
• сталь листовая толщиной 3 мм, размер – 40 х 60 см;
• асбест, базальтовый картон.

Поскольку сооружение весом в полторы тонны (не считая дымохода) нуждается в закладке фундамента, заготовьте песок, бутовый камень и цемент М400 под заливку плиты. Арматурный каркас вяжется из стальных стержней Ø10—14 мм. Также обзаведитесь инструментом, изображенным на картинке.

Материалы для работы

Опираясь на выбранную порядовую схему, можно определить и количество материалов, которые понадобятся.

Один из возможных вариантов

Для выкладывания печи потребуется два вида кирпича — красный и белый силикатный. Производя расчет, нужно принимать кирпичные половинки и четвертинки, которые потребуются, за полноценный кирпич. Материал необходимо приобретать с запасом, так как всегда есть риск его порчи или брака

Кирпичи для печи нужно выбирать полнотелые и качественные, очень важно, чтобы материал не быть пережжённый. Возможно использование и кирпичей со старой демонтированной печи, если они в хорошем состоянии и имеет не обломанных граней. Силикатный кирпич потребуется для кладки самого очага или топки

Он стоек к высоким температурам и выдерживает ее повышения до 1450 градусов.

Силикатный кирпич

• Для кладки потребуется раствор, состоящий из песка и глины с небольшим добавлением цемента. Песок для раствора должен быть чистым, поэтому его промывают водой — этот процесс проделывается несколько раз. Необходим песок и для заливки фундамента, промывать его для этого раствора не нужно.
• Чтобы правильно выбрать глину, которая есть в данном районе — лучше посоветоваться со специалистами. Глину необходимо обязательно очистить. Для этого ее замачивают и протирают через мелкую сетку, освобождая от лишних элементов, которые будут мешать кладке.
• Цемент понадобится не только для добавления его в кладочный состав, но и для устройства фундамента. Обычно используют марки цемента 300—400.
• Для устройства подушки фундамента понадобится щебень, имеющий фракцию 3—8 см.
• Арматура для укрепления фундамента выбирается диаметром в 5—10 мм.

Кладка углового камина

Специалисты перед началом строительства тщательно подбирают кирпичи для каждого ряда и помечают их маркером. Также они убирают все неровности с поверхности материала и подготавливают его. Для этого кирпичи окунаются в воду и остаются в ней пока не прекратиться выделение воздушных пузырей. После этого материал необходимо просушить.

При укладке каждого ряда необходимо контролировать горизонтальность и вертикальность углов. Первый слой скрепляется цементно-песчаным раствором, а последующие – глиняно-песчаным.

Основные этапы укладки основания камина:

1. На подготовленный фундамент укладываются два слоя из гидроизоляционного материала.
2. Первый ряд выкладывается сплошным полотном.
3. В следующем ряду необходимо оставить место под металлический короб.
4. Третий ряд должен немного перекрывать короб для золы.
5. В четвертом ряду уже необходимо вставлять колосниковые решетки и оставлять место под топку. Именно здесь должен использоваться огнеупорный кирпич.
6. В пятом ряду начинаем формировать все стенки топливника. Данный ряд должен выступать вперед от предыдущих на 2-3 см.

Кладка топливника у камина

С шестого по девятый ряд начинаем выкладывать топливную камеру. Не стоит проводить перевязку керамического и огнеупорного кирпича. Если будут отсутствовать зазоры между ними, то это будет разрушительно сказываться на всей дальнейшей кладке и в процессе эксплуатации под постоянными перепадами температуры.

На десятом ряду можно начинать сооружать портал топки. Который будет продолжаться еще в следующих двух рядах. Он может быть представлен в арочной или сводчатой форме. Чтобы придать правильную и четкую форму порталу можно использовать кружало или временную опалубку.

Если планируется прямоугольная форма портала, то потребуется укладывать дополнительные два или три ряда. Верхняя часть портала начинается с того момента, как будут уложены перемычки, представленные металлическими уголками.

Если хочется иметь изогнутый каминный свод, то напуск должен быть постепенным. Главное чтоб он не превышал 50-60 мм в каждом ряду.

Тринадцатый и четырнадцатый ряд выкладывается шамотным кирпичом. При помощи него необходимо образовать зеркало, которое выглядит как наклонная стенка. Можно укладывать либо наклонно и вертикально, либо с выдвиганием вперед на 5 см. Данное зеркало должно завершиться к девятнадцатому ряду. После данного ряда стены топки начинают потихоньку сужаться.

На 21 ряду начинаем формировать печной зуб. Его выделяют в наклонной стенке и заканчивают оформлять в 23 ряду.

На 24 и 25 ряду начинаем выкладывать каменную полку. После этого устанавливается печная решетка и начинается формироваться дымоход.

Дымоход и дымовая труба

Дымоход является необходимой частью печи. По своей форме напоминает колпак. Внутри него может находиться стальная труба или дымоходные блоки, выполненные из керамики. Задняя стенка должна быть вертикальной, а боковые должны иметь постепенное сужение, которое выполняется под углом 45-60 градусов. Высота дымохода составляет более пяти метров. Расчет начинается от нижней поверхности топливника.

Стенки дымохода делаются достаточно толстыми. Это позволит избежать потери тепла.

После двух метров выкладки необходимо установить задвижку. Ее рамка должна крепиться при помощи жидкого раствора. После установки над дымосборником блока, начинается монтаж дымовой трубы. Труба и дымосборник крепятся при помощи цементного раствора.

Чтобы в канале дымохода не скапливался конденсат, и не возникло непредвиденное возгорание, требуется провести теплоизоляцию и термоизоляцию.

На вверху трубы требуется установить искроулавливатель и дефлектор. Первый необходим в целях пожарной безопасности. Данная конструкция представляет собой глухой конус, выполненный из металла. Со всех сторон эта деталь обтянута проволочной сеткой. Функцией дефлектора является увеличение тяги и защита трубы от попадания ветра.

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе

Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

• В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
• Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
• Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
• Можно также использовать сразу несколько вышеописанных способов одновременно.

Технология монтажа

Установка заводского каминного комплекта осуществляется по следующей технологии:

• Подводка к дымоходу. Поскольку вес готовой конструкции намного меньше капитального камина, поэтому ее можно устанавливать даже на верхнем этаже здания. Камин просто врезается в уже имеющийся дымоход по обычной технологии, подробнее о которой можно узнать в соответствующей статье.
• Монтаж основания. В качестве основы используется все та же плитка или керамогранит. Материал основания крепится при помощи термостойкой мастики.

• Сборка насухо. Перед тем, как смонтировать камин, стоит проверить набор на комплектность, для чего нужно просто собрать все элементы без использования раствора.
• Выравнивание топки. Чтобы конструкция работала правильно, нужно заранее подумать, как правильно поставить камин. Топка в заводских каминных наборах обычно устанавливается на ножках, оборудованных регулировочными болтами, которые позволяют регулировать конструкцию по уровню.
• Обклеивание блоков скотчем. При сборке конструкции насухо желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно убрать все следы мастики с пола после монтажа.

• Монтаж блоков камина. Сначала торцы блоков промазываются мастикой при помощи узкого шпателя. Мастики при этом нужно использовать немного, чтобы она не выступала за края блоков. Опорные элементы тоже намазываются и устанавливаются на свое место, после чего можно выставлять наружные блоки. Установленные блоки нужно проверять на предмет выравнивания еще до застывания мастики. При монтаже стоит взять малярный скотч и скрепить им блоки, чтоб они не развалились, пока мастика находится в свежем состоянии.
• Декорирование. Поскольку в стандартный заводской комплект не входят отделочные элементы, приобретать их нужно будет отдельно. Облицовка чугунного камина вполне может выполняться искусственным камнем, который и монтируется просто, и выглядит хорошо.
• Сборка дымоходного короба. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря наплавлению дымохода в стену можно обойтись однокамерным коробом, не требующим разделения на секции. В конце монтажа в поверхностях короба вырезаются проемы для установки вентиляционных решеток.

Заключение

Существует масса видов каминных конструкций, и сложность их обустройства варьируется в достаточно широком диапазоне. Описанные технологии монтажа довольно просты, поэтому ими смело можно пользоваться при самостоятельной сборке камина. В любом случае, перед тем, как установить камин своими руками, нужно внимательно и подробно изучить каждый этап этой работы, чтобы в процессе не столкнуться с неожиданными затруднениями.

Выбираем кирпич

Довольно часто при строительстве камина используется красный кирпич. При выборе материала обязательно требуется учитывать его характеристики:

1. Поверхность кирпича должна иметь однородную цветовую текстуру;
2. Не допустимы различные изъяны на материале;
3. Поверхность должна быть ровной;
4. Все углы кирпича должны составлять прямой угол.

Также материал рекомендуется проверять на звук. Для этого необходимо просто стукнуть по нему молотком.

• Чистый звук говорит о качественном материале;
• Глухой звук является признаком плохой обработки. При изготовлении применялась недостаточная температура;
• Высокий звук. Обычно имеют материалы, у которых темно-серый или сине-черный оттенок. Это говориться о том, что кирпич пережгли.

Также нельзя использовать кирпич, имеющий белые пятна. Это означает, что материал был пересушен.

Выбор и подготовка материалов, инструмента

Пред тем как сделать портал для камина угловой своими руками, рекомендуем заранее произвести расчёт всех необходимых материалов и подготовить соответствующий инструмент:

• Качественные огнеупорные кирпичи, их марка должна быть не ниже М200. данная маркировка свидетельствует о достаточной огнеупорности и прочности материала, что позволяет выполнить монтаж и установку камина своими руками;
• Огнеупорный глиняный состав и песок, имеющий мелкую фракцию;
• Раствор портландцемента и простой щебень размером в 2-7 миллиметров;
• Арматурные элементы и уголки, изготовленные из стали;
• Детали для монтажа дымосборника;
• Искроулавливатель и дефлектор, позволит сделать угловые мини камины своими руками и при этом надёжно защитить конструкцию от пожара и наладить качественное и правильное функционирование тягового механизма;
• Колосник и защитный экран (для закрытых типов очагов);
• Гидроизоляция (для возведения дополнительного фундамента), возможно использование рубероида, цена на который одна из самых доступных;
• Строительный уровень, рулетка, молоток, матерок и отвес. Данные материалы понадобятся для проверки ровности конструкции;
• Облицовочные покрытия (искусственный и природный камень, изразцы, терракота, декоративная штукатурка, огнеупорная краска).

На каждом этапе необходимо использовать строительный уровень, рулетку и отвес

На каждом этапе необходимо использовать строительный уровень, рулетку и отвес

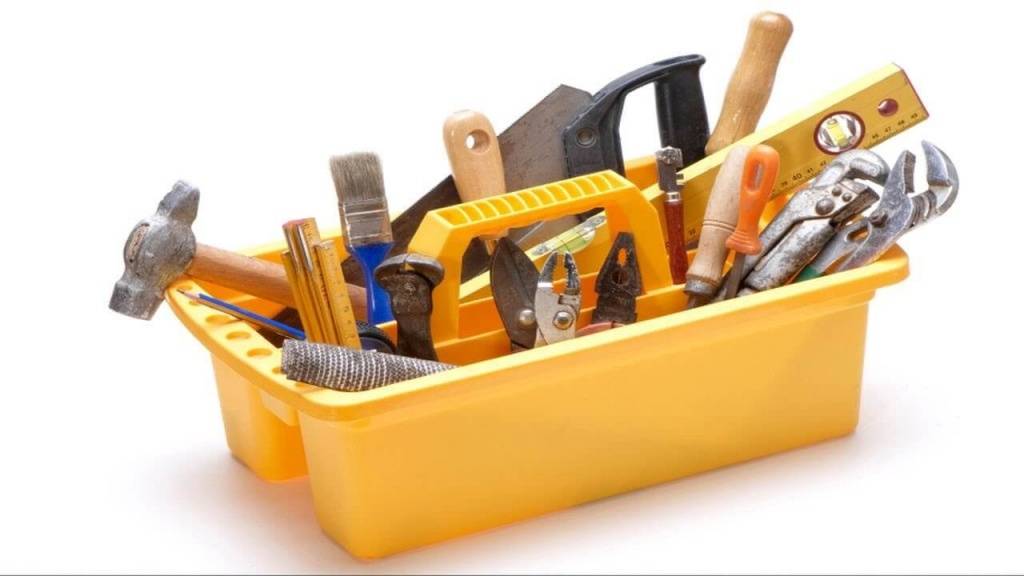

Перед началом сборки и монтажа заранее подготовьте весь необходимый строительный инструмент

Перед началом сборки и монтажа заранее подготовьте весь необходимый строительный инструмент

Подробней ознакомиться с выбором необходимых материалов вы можете, просмотрев видео в этой статье.

Устройство и размеры очага

Конструктивно подобные камины, чей пример показан на фото, аналогичны традиционным «собратьям» пристенного типа. Очаг состоит из открытого топливника без зольной камеры, конусообразного дымосборника с каминным зубом и прямой дымоходной трубы. Разница — в треугольной форме поперечного сечения, усложняющей процесс постройки.

Принцип работы треугольного камина остается прежним: дрова сжигаются на подовой части открытой топки, продукты горения удаляются через дымоход, изображенный ниже на схеме. Долю тепла задерживает каминный зуб (в целом около 20%), остальное уходит вместе с дымом за счет естественной тяги, возникающей в вертикальном канале.

Чтобы очаг исправно служил источником тепла, необходимо подобрать размеры сооружения под объем комнаты и учесть ряд моментов:

Величина топочного проема определяется как 1/50 от площади помещения (обычно камин располагается в гостиной). Высота портала делается примерно вдвое больше максимальной глубины топливной камеры.
При слабой тяге дым станет попадать в комнату, а избыток приведет к повышенным теплопотерям, особенно когда камин не горит

Поэтому оптимальное сечение дымохода принимается в размере 1/9 от площади топочной ниши.
Для нормальной работы печи-камина важно организовать приток воздуха в гостиную, иначе тяга в трубе ухудшится.
Горящие дрова нередко «выстреливают» частицами жара через фронтальный проем. Во избежание пожара на пол перед очагом укладывается предтопочный лист металла.
Если сооружение примыкает к стенам деревянного дома, то горючие поверхности необходимо защитить кровельной оцинковкой.

Упростить вам расчеты поможет таблица, где указаны габариты портала и сечение дымоходного канала угловых каминов в зависимости от размеров и объема комнаты.

Строительство кирпичного очага в частном доме либо на даче предлагаем рассмотреть на примере классического камина «Аннушка», показанного на фото. Проект рассчитан на обогрев гостиной площадью 18—20 м² со стандартными потолками, сечение топочного проема – 70 х 50 см (ширина х высота).

Зачастую в жилых домах реализуется упрощенный способ возведения кирпичного очага с использованием чугунной каминной топки. Как это делается, подробно рассказано на видео:

Расчёт основных размеров

Как уже отмечалось ранее, правильная работа камина в первую очередь зависит от размера его топки и сечения дымовой трубы. При несоответствии параметров значительно упадёт тепловая эффективность отопительного прибора, или же печь будет выбрасывать дым в помещение. Проектируя камин, следует придерживаться правил:

• Сечение топочного окна не должно превышать 2% от общей площади помещения. Высоту рабочей камеры выбирают так, чтобы она не превышала глубину более чем в 2 раза.
• Для определения квадратуры подовой части топки площадь устья умножают на коэффициент 0.7.
• Размеры топки: ширина должна быть на 20–40% больше высоты.
• Чтобы рассчитать глубину рабочей камеры, её высоту умножают на коэффициент 0.5–0.7.
• Если конструкция камина предполагает наличие нижнего поддува, то площадь его канала в свету должна быть не менее 200 кв. см.

Что касается параметров дымохода, то его сечение не может составлять менее 10% от площади топочного окна. При постройке печной трубы специалисты рекомендуют соблюдать коническую форму проёма. В любом случае размеры дымового канала должны быть не менее 140х270 мм для кирпичного сооружения и Ø150 мм для круглого стояка.

В сети есть немало программ для расчёта основных параметров угловых каминов. Кроме того, можно воспользоваться готовыми таблицами, в которых указаны конструктивные параметры их составных частей в зависимости от площади обогреваемого помещения. Одна из них приведена ниже.

Таблица основных размеров угловых каминов в зависимости от площади отапливаемого помещения

Можно воспользоваться схемами и порядовками действующих отопительных приборов.

Порядовки простого углового камина

Точное количество необходимого материала зависит от конструкции камина и его размеров. Для подсчёта числа кирпичей целесообразно воспользоваться схемой порядовки. При этом каждая указанная на схеме половинка или трёхчетвёрка считается за целый кирпич, а полученное в результате подсчётов значение умножают на коэффициент 1.2. Это позволит сделать небольшой запас на случай брака или повреждений при транспортировке и выгрузке. Что же касается раствора, то для выполнения швов толщиной 5 мм понадобится 1 ведро готовой кладочной смеси на каждые 50 кирпичей.
