Углубление колодца своими руками

Пять лет эксплуатации – довольно большой срок для колодца, и его уже можно отнести разряду «старых». Наращивание ствола шахты в этом случае – работа весьма трудоёмкая: колодец углубляют за счёт колец меньшего диаметра или толстой трубы. Перед тем как приступить к основным работам по углублению колодца, мы скрепили колодезные кольца между собой. Момент – очень важный, но о нём часто забывают. Дело в том, что при выборке грунта со дна колодца нижние кольца (одно или даже несколько) могут сильно просесть, отделившись от основного колодца и перекрыв водоносный слой.

Кольца скрепляли скобами из арматуры 0 12 мм. Одновременно ставили скобы-ступени (для обслуживания колодца при эксплуатации) из таной же арматуры. Скобы забивали в отверстия, заранее просверленные перфоратором. Проверив качество крепления скоб как вертикаль-

ных (крепёжных), так и горизонтальных (ступенек), начали вынимать грунт под нижним кольцом на глубину примерно около двух метров. Удача нам сопутствовала: уже на глубине чуть больше метра ниже последнего кольца появился значительный приток воды. Чтобы колодец наполнялся быстрее, решили просверлить в стенах заготовленной железобетонной трубы 0 80 см ряд отверстий по всему периметру и почти на 2/3 по высоте (от днища) с шагом примерно 35 см. Отверстия 0 20 мм сверлили при помощи дрели с алмазным сверлом.

Трубу опускали погрузчиком, который арендовали в соседнем колхозе на пару часов. Краном опустить трубу проще, но это было бы дороже.

В верхней части трубы просверлили отверстия для крепления монтажного троса – и примерно за полчаса труба стояла строго вертикально и по центру днища. После установки трубы сделали обратную засыпку за её стенки щебёнкой. Она должна выполнять роль бокового фильтра для поступающей воды. Стык между старым кольцом и новой установленной трубой забетонировали высокопрочным бетоном, чтобы взвешенные частицы земли и песка не проникали внутрь колодца и не засоряли воду. Донный фильтр выполнили из щебня крупной и средней фракции, общая толщина которого составила примерно 50 см. Толщина такого слоя давала нам гарантию хорошей фильтрации и получения качественной воды, даже если бы внизу был плывун. Щебень можно заменить мытой речной галькой.

После повторной обработки раствором марганцовки всех поверхностей провели дезинфекцию колодца, которую обязательно рекомендуется выполнять при обнаружении в нём трупов животных. Для этого хорошо подходит раствор хлорной извести (10-20 мг на литр воды), которым нужно обработать кольца изнутри. Дождавшись заполнения колодца, вылили в него концентрированный раствор хлорной извести (200 мг на один литр воды) и перемешали.

Раствор хлорной извести – весьма едкий, поэтому внутренние поверхности мы больше обливали, чем работали кистями, а для перемешивания хлорки на дне вместо шеста использовали плоский булыжник, привязанный к верёвке. Примерно через 12 часов отправили в шахту новую порцию концентрированного раствора и снова закрыли колодец брезентом на сутки.

Ссылка по теме: Как самому найти воду на участке и построить колодец. Поиск воды на даче с лозой и без.

Углубление колодца методом подкапывания

Этот способ отличается от вышеописанного тем, что колодец наращивается ремонтными кольцами сверху. Причем их диаметр не отличается от тех, что уже установлены.

По сути это продолжение работы, начатой много лет назад при первоначальном рытье колодца. Главная опасность в использовании такого метода заключается в возможности застревания старой колонны в грунте, особенно, если колодец расположен на глинистых породах.

Проведение подготовительных работ

Начинаем с закрепления колец. На каждом стыке закрепляем не менее 4 скоб. Сверлим под них отверстия, ставим металлические пластины 0,4х4х30 см и закрепляем их 12-мм анкерными болтами.

Таким образом обсадная колонна сможет противостоять возможным подвижкам грунта. Откачиваем воду из колодца и полностью убираем донный фильтр, если он присутствовал в сооружении.

Проведение работ по углублению

Вниз на страховке опускается рабочий и начинает подкапывать. Сначала он выбирает грунт с середины дна сооружения, затем – с периферии. После чего начинает проводить подкоп под две противоположных точки с краев нижнего кольца глубиной 20-25 см.

Больше не нужно, иначе появляется опасность неконтролируемого спуска элемента. Затем подкоп постепенно расширяется до кольцевой области.

В процессе работы колонна должна оседать под своей тяжестью. На освободившееся сверху место ставят новые кольца. Подкапывание проводится до тех пор, пока вода не начнет прибывать очень быстро.

Надо отметить, что не всегда происходит оседание колонны, особенно если колодец «старше» 1-2 лет. В сложных случаях можно использовать метод бокового подкапывания, как способ опустить застрявшее кольцо.

Так выглядит лопатка, которая используется для бокового подкапывания колец. Рукоятку, длиной более 40 см, следует изогнуть для удобства и точности работы

Рассмотрим его на примере с нижним кольцом. Выполняем подкоп так, как уже было описано. Затем берем три пенька или крепких подставки из бруса и устанавливаем их под кольцом так, чтобы между ними и нижним краем было расстояние около 5 см.

Эти опоры впоследствии примут на себя всю тяжесть осевшего сооружения. Затем на двух противоположных участках убираем герметизирующий раствор из межкольцевой щели.

В получившиеся зазоры вставляем гвоздодеры, и два человека одновременно действуя ими как рычагом, могут попытаться опустить кольцо. Если ничего не получается, берем специальную лопатку для подкопа боковых стенок.

Для ее рукоятки используется арматура длиной 10 см, диаметром 14 мм. Режущая часть размером 60х100 мм выполнена из 2 мм листового железа. Вставляем лопатку на 2-3 см от наружной стенки кольца и приступаем к выдалбливанию глины.

Для этого ударяем кувалдой по рукоятке по направлению снизу вверх. Таким образом проходим все кольцо кроме участков под которыми стоят опоры. Нам удалось снять глину на высоту 10-15 см от нижнего края кольца.

Теперь можно пробовать еще раз попытку опускания с гвоздодерами или любыми другими рычагами. Если не получилось, берем следующую лопатку. Длина ее ручки должна быть больше на 10 см. Выполняем аналогичные действия.

По окончанию ремонтных работ следует еще раз осмотреть все швы и тщательно заделать их, после чего замазать их герметиком

Небольшое замечание: когда длина рукоятки лопаты достигнет 40 см и больше, ее необходимо будет немного изогнуть. Так работать будет удобнее. При грамотном проведении бокового подкопа постепенно освобождается наружная стенка кольца, и оно оседает вниз. Аналогично работы проводятся и на других кольцах.

Окончательные работы в колодце

По окончании работ по углублению из сооружения удаляют всю загрязненную воду. Все швы между кольцами надежно заделывают и герметизируют. Если замечены повреждения старых швов, их тоже устраняют.

На дно сооружения укладываем новый донный фильтр нужной конструкции. После чего дезинфицируем стенки шахты раствором хлора или марганца. Колодец готов к использованию.

Не забудьте, что нормальная эксплуатация водозаборной шахтной выработки и сохранение ее водообильности напрямую связана с грамотным обустройством, с правилами осуществления которого ознакомит предложенная нами статья.

Видео описание

Особенности строительства колодца на даче:

Иногда в процессе могут возникать непредвиденные трудности, это может быть большая глыба, которую достать можно только с привлечением крупной спецтехники. Но иногда попадаются огромные глыбы, которые невозможно извлечь и приходится подбирать новое место для колодца. Усложнять работу могут и грунты, которые сильно насыщены водой. Перед началом работ надо заранее обговорить все вопросы относительно увеличения оплаты в случае непредвиденных ситуаций. В хорошей фирме всегда есть прайс на все работы, а в договоре прописываются подобные нюансы. Дополнительными расходами может быть услуга вывоза грунта с участка.

Колодец с кованым оголовком Источник www.pinterest.ru

Выполнение работы

Для начала надо подумать, сколько стоит углубить колодец. Иногда это работа будет гораздо дороже от изготовления нового.

Поэтому перед началом работ стоит все тщательно просчитать. Если выкопать другой не получится, тогда перейдем непосредственно к вопросу, как углубить старый колодец.

Понадобится оборудование

Углубить колодец на даче можно только с применением определенного оборудования и его стоит подготовить заранее:

• Для откачки воды понадобится насос. Только здесь потребуется довольно мощный, ели такого нет тогда можно использовать и два;
• Понадобится и лопате, только в ней должен быт короткий черенок, иначе вы не сможете вести работу внутри;
• Подготовьте ведра, причем не одно, а несколько;

• Так же понадобится веревочная лестница;
• Так же следует подготовить отбойник и подводу освещения.
• Чтобы производить ремонт колодца, вам понадобится специальная одежда, которая не промокает, резиновые сапоги с высоким голенищем, каска, которая защитит голову от ударов. Ведь колодец с водой и об этом стоит помнить

Подготовка колодца

Начинаем работу в следующем порядке:

• Сначала нужно осуществить демонтаж колодезного домика, поскольку вам в дальнейшем будет необходим удобный доступ к скважине.
• Затем следует откачать воду. Можно упростить эту задачу, если у вас есть глубинный насос. Иначе вам придется производить откачку воды ручным способом с помощью ведер.

Откачиваем воду

Углубление колодца с помощью фильтра

Во время углубления колодца при помощи фильтрования применяется особая труба:

• Она может быть пластиковой или металлической, ее диаметр должен составлять примерно 50 см, длина около одного метра.
• Необходимо сделать в трубе отверстия, у которых диаметр должен быть не больше 1,5-2 см, затем их следует затянуть сеткой из нержавеющего металла. В результате вы получите фильтр, выполненный своими руками, его опускаем на дно.
• Нужно извлечь песок из трубы с помощью желонки, это даст возможность углубить колодец на должный уровень.

Углубление колодца с помощью подкапывания

Можно углубить колодец кольцами меньшего диаметра. Таким образом можно и добраться до следующего водоносного слоя.

Как уже говорилось ранее, до того как начать выкапывать под монтаж ствола для ремонта, нужно осуществить стыковку колец из бетона с применением особых пластин.

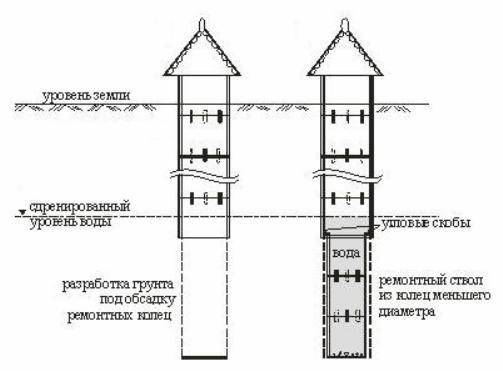

Схема углубления колодца

 Итак:

• Выкапываем, пока стенки шахты не начнут обваливаться.
• Потом следует произвести спуск и начать скоблить кольца для ремонта.
• Затем можно возобновить копать при дальнейшем наращивании шахты с наружной стороны.

• В конце работы следует соединить ремонтную и старую колонны, применяя для этого скобы угловые. Тогда старая шахта не сползет на новую колодезную шахту.
• На заключительном этапе необходимо произвести обновление донного фильтра. Это можно осуществить, если засыпать дно колодца гравием и щебенкой.

Углубление колодца в плавучем грунте

Итак:

Итак:

• Опыт подтверждает, что одолеть самые сложные зоны грунта можно, если использовать ускоренную проходку с четырьмя ремонтными кольцами, что позволит увеличить нагрузку. Основную и дополнительную ремонтные шахты необходимо обязательно скоблить. Но, для этого вам понадобится особая оснастка, которая предоставляет возможность выгрузить из колодезной шахты много песка в один проход. Это позволит сильно увеличить скорость осадки нового фрагмента.
• На эффективность быстрой проходки оказывает влияние попадание новой части колодца на зону плавуна, обладающего твердыми грунтовыми породами. В том случае, когда подобное случается, придется остановить проходку. Нужно на дно положить приготовленный лиственничный плот, потом насыпать фильтрующий материал. Приток воды будет увеличиваться в сравнении с прежним состоянием, до ремонта.

Что нужно знать перед началом копки колодца?

Прежде чем приступить к сооружению колодца, нужно не только запастись инструментами и материалами, но и найти подходящее место на участке. О поиске места воды для колодца мы писали здесь

Важно предусмотреть все неприятные случайности, связанные с этим процессом, выбрать оптимальное время для проведения работ

Когда лучше рыть?

Чтобы колодец всегда был наполнен водой, строить его надо в то время, когда грунтовые воды опустились на свою максимальную глубину. Обычно этот период приходится на конец лета и заканчивается поздней осенью. Возможен вариант копки через пару недель после наступления морозов. Если работы проводить весной, то в засуху и зимой из-за понижения уровня грунтовых вод шахта будет пуста.

На плывунах оптимальным сроком проведения земляных работ считается середина зимы. В этот период нестабильные пласты грунта под воздействием отрицательных температур укрепляются.

Какие могут быть риски?

Перед началом работ по рытью колодца, стоит оценить и исключить связанные с ней риски

Если заранее позаботиться о своей безопасности, можно успеть принять необходимые меры предосторожности

1. При подъёме грунта наверх, верёвка, удерживающая ведро, может оборваться. Его содержимое высыплется на тех, кто находится на дне шахты.
2. Бывает, что в процессе копки колодца внутри ствола начинает интенсивно выходить газ. Он способен вытеснить необходимый для дыхания воздух. Если человек трудится один, он не всегда способен заметить постепенное повышение концентрации газа. В результате возможен обморок. В очень глубокой шахте иногда бывает мало кислорода просто из-за его затруднённого поступления с поверхности.
3. Прохождение плывуна обязывает быть осторожным. В таких условиях работы лучше выполнять с напарником, готовым в экстренном случае поднять партнёра наверх.

Техника безопасности

Копка колодцев будет безопасной, если заранее принять меры для своей защиты.

• Зная строение грунтов и особенности водоносного слоя на участке, где будут проводиться работы, нужно просчитать вероятность наличия верховодки, плывунов, газовых выделений.
• Если водоносный пласт состоит из очень рыхлых пород, на дне колодца на время проведения работ делают деревянный пол. Сверху него насыпают фильтр из гравия.
• Необходимо ежедневно перед спуском осматривать состояние креплений и верёвок. Работать лучше в каске.
• Чтобы проверить качество воздуха в шахте, в неё опускают ведро со свечой. Если огонь не гаснет, можно спускаться. Если же потух – нужно сделать подкачку воздуха с поверхности.

Что такое колодец

Это довольно сложное сооружение, поэтому прежде, чем приступить к его созданию, необходимо ознакомится с технологией строительства и видами конструкций.

Рассмотрим подробнее:

• Выкапывается на определенную глубину.
• Есть колодцы на песок и на гравий, на известняк.
• Глубина такой конструкции достигает 15 м.
• Колодец на песок может быть 6-8 м.
• На такой глубине качество воды не находится на высоком уровне.
• На большей глубине вода чище и качественнее.

• Мало просто выкопать.
• Его необходимо качественно обустроить и снаружи, и изнутри (см. Обустройство колодца: варианты сооружения конструкции).
• Для этого используются специальные современные материалы, которые отвечают экологическим стандартам.

Углублять или не углублять?

Углубление пересохшего колодца своими руками – занятие очень сложное и затратное, как по времени, так и по деньгам

Именно поэтому крайне важно определить целесообразность будущего мероприятия

Прежде всего, нужно ответить на несколько вопросов:

1. Уменьшение количества воды в колодце не может быть связано с погодой: продолжительными морозами или длительной засухой.
2. Оставшаяся в колодце вода сохранила свои качества. Она не имеет посторонних запахов, вкусная и чистая. Если это не так, возможно заиливание донного фильтра. Проблема решается грамотной чисткой.
3. В расположенных неподалеку колодцах уровень воды не изменился.

Если на все вопросы дан положительный ответ, вполне возможно, что проблема именно в вашем колодце, и он нуждается в углублении. Но торопиться с началом работ все равно не стоит.

Для начала имеет смысл провести такие мероприятия:

• провести геологическую разведку посредством опроса соседей – владельцев скважин или колодцев;
• точно определить ежедневный приток воды;
• выяснить в метеослужбе или у владельцев эксплуатируемых источников воды, на какой глубине у них вскрыт водонос;
• определить способность грунта «держать» стенки шахты без осадки.

Такие трудоемкие подготовительные работы связаны с тем, что все типы грунта имеют свои особенности и характеризуются определенными нюансами при работе. Нарушение технологии и некомпетентность работника может повлечь перекрытие водоносного слоя, а то и разрушение ствола при попадании в плывун.

Углубление колодца – крайне трудоемкое и затратное мероприятие. Перед началом проведения работ нужно убедиться в его целесообразности. Вполне возможно, что копка нового колодца будет лучшим решением

Плывуном называется грунт, состоящий из водонасыщенной смеси песка, органики и ила, который при определенных условиях приходит в движение, что опасно не только для колодца, но и для расположенных неподалеку строений.

Ошибки в углублении шахты колодца могут стоить слишком дорого, как в отношении трудозатрат, так и в отношении денег. Процедуру можно проводить только один раз и в случае неудачи колодец останется только засыпать.

При этом стоимость выкопанного рядом нового колодца в некоторых случаях может оказаться меньше, чем углубление старого, причем гарантий успеха не даст никто.

Специалисты рекомендуют углублять шахту при наличии нескольких условий:

• На дне ствола нет плывуна.
• Шахта колодца очень глубокая, как минимум 10 колец. Иначе строительство нового сооружения обойдется дешевле.
• Хорошее качество воды в источнике.
• Отсутствие деформации бетонных колец внутри ствола. Если смещения есть, их величина не превышает 40 мм.
• Суточный дебет воды составляет меньше одного кольца.

Углублять колодец придется до второго водоносного слоя. Это как минимум 5 метров, причем гарантий, что вода в нем пригодна для питья, нет никаких.

Наличие на дне колодца плывуна, подвижного слоя из смеси песка, органики и ила, часто становится непреодолимым препятствием для дальнейшего углубления

Проведение ремонта в бетонных колодцах

Герметизация соединительных швов

Работы по герметизации стыковочных швов между железобетонными кольцами являются самым распространенным видом мелких поломок и легко устранимым, поэтому провести такой ремонт колодца своими руками может любой человек, не имея специальных навыков, но соблюдая элементарные правила техники безопасности.

Трещины в кольцах появляются в результате усадки грунта и его смещения. Это нормальное поведение почвы в разные сезоны. Для устранения трещин можно использовать обычный цементный раствор, замешанный на обычном клее ПВХ.

Можно использовать уже готовые смеси для герметизации, однако их цена будет значительно выше, чем составляющие для цементного раствора.

Для заделки трещин на местах соединения плит вам потребуется:

• шпатель;
• цементный раствор;
• щетка по металлу;
• молоток.

Если обнаружены крупные трещины, через которые проникает грунт и верховодка, то ремонт колодца из бетонных колец в таких случаях проводится с наружной части шахты. Для этого со стороны трещины выкапывается яма на нужную глубину, обрабатывается шов с наружной части и яму закапывают обратно.

Смещение бетонных колец

Ремонт: смещения колец в колодце представляет собой достаточно сложную операцию, которая требует частичной разборки всей шахты колодца. Смещение обычно происходит в результате подвижки грунта, если при строительстве шахты кольца не были закреплены между собой или не была установлена подушка из песка и щебени вокруг стенок шахты.

Технология ремонта колодцев в таких случаях предусматривает демонтаж всех бетонных колец над точкой смещения, повторная их установка на нужное место и скрепление между собой специальными металлическими скобами. По наружной части шахты дополнительно прокладывают слой крупной щебени, которая смягчает давление грунта на шахту при его подвижках.

Углубление колодца

Углубление так же относятся к ремонтным работам. При неверных изначальных расчетах глубины колодца или в результате ряда других причин, уровень воды в источнике может значительно снизится или вовсе исчезнуть. В таких случаях потребуются мероприятия по углублению шахты, где используются ремонтные кольца для колодца.

Проводя работы по углублению, использовать уже установленные кольца не получится, поскольку по истечению времени, они плотно зажимаются грунтом в результате мелких сезонных подвижек. Не стоит пытаться опустить установленные бетонные изделия силой, это может привести к значительным повреждениям и в итоге потребуется более сложный ремонт с частичной разборкой колодца, что неизбежно повлечет за собой дополнительные финансовые затраты.

Перед тем как отремонтировать колодец своими руками, необходимо четко оценить свои возможности, наличие специальных знаний и необходимого инструмента. Во многих случаях, проведение каких либо работ самостоятельно может не только навредить самому источнику, но и нанести вред вашему здоровью. Поэтому, если сомневаетесь в собственных силах, лучше обратиться за помощью в специализированную компанию и нанять бригаду квалифицированных работников.

Очистка канализационного колодца

Ремонт канализационного колодца не многим отличается от аналогичных работ по устранению неисправностей в источниках пресной воды, где для сооружения шахты и оголовка используются такие же бетонные кольца.

Разница в том, что эти колодцы выполняют разные функции, но техническое устройство у всех практически одинаковое и виды неисправностей тоже.

Рекомендации по улучшению процедуры очистки колодца

Чтобы чистка колодца дренажным насосом была эффективной, стоит учесть рекомендации профессионалов:

• Если использовать оборудование с поплавком, который выполняет функцию выключателя в случае достижения дна устройством, чистка дна от ила дренажным насосом будет проводиться гораздо проще.
• При откачке загрязнений из источника главное – вовремя проводить очищение фильтров дренажного насоса. Для этого периодически насос достается, и очищаются фильтры, которые быстро забиваются илом (песком).
• Если причиной загрязнения стало нарушение герметичности швов или появление трещин в стенках колодца, необходимо провести восстановительные работы, устранив источник загрязнения, и предпринять профилактические меры с применением раствора хлорной извести.

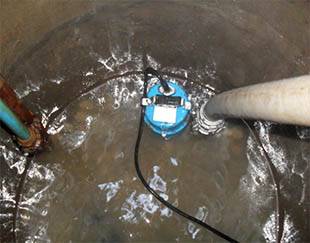

Чистим старый колодец при помощи дренажного насоса ВИХРЬ ДН-750

Преимущества очистки с помощью насоса

Применение дренажного оборудования имеет массу преимуществ в сравнении с ручным способом:

• Откачка мусора с помощью дренажного насоса избавляет от необходимости погружения человека в глубокую шахту.
• Для человека такой способ более безопасный и быстрый.
• Очистку можно производить самостоятельно без дополнительной страховки близких или друзей.

Чистка колодца с помощью насоса не подвергнет опасности человека

Инструкция по проведению процедуры

Дренажное оборудование выполнит всю работу автоматически, однако для этого его необходимо грамотно настроить:

1. Для начала аппарат погружается на глубину, не достающую до дна около метра.
2. Потом агрегат включается, а перекачиваемая вода очищается от ила и песка.
3. Чистая вода поступает в колодец под сильным напором, что позволяет разрушить отложения ила на дне.
4. В процессе откачки насос периодически поднимается для удаления отложений в фильтре агрегата.

Чтобы произвести качественную очистку, необходимо не просто откачать воду

Важно создать завихрения в воде, чтобы она могла сбивать засорения, отложившиеся на стенках колодца. С помощью движения воды можно поднять даже слой ила, осевший в фильтрующей подушке, и эффективно его удалить

К тому же, таким способом поднимаются и мелкие частицы постороннего мусора, которые засасываются в устройство и выводятся наружу.

Схема погружения дренажного насоса в колодец

Существует и другой способ удаления засорений — с помощью постоянного применения дренажного насоса. Для этого его оставляют на дне шахты и периодически включают для проведения профилактических мероприятий. Однако такой способ поддержания чистоты также требует регулярной чистки фильтров устройства. Проводить такую процедуру необходимо раз полгода.
