Уличный ящик для электросчетчика: требования и особенности выбора и установки электрощитка

Требования к конструкции шкафа учета

Уличный ящик должен быть соответственно защищен от попадания внутрь пыли и влаги. Не вдаваясь в подробности формирования маркировки степеней защиты отметим, что корпус щитка учета на улице должен иметь защиту IP44 и выше. Можно дополнительно расположить его под навесом – хуже от этого точно не будет. Но снижать степень защиты из-за этого не стоит. Ситуации бывают разные: прохудившаяся крыша, оборвавшийся поливочный шланг или разыгравшиеся дети могут поспособствовать попаданию влаги внутрь щита. И тогда – недалеко до беды: залитый водой узел учета будет испорчен коротким замыканием.

Второе – бокс должен быть защищен от доступа посторонних лиц и запираться на замок. Здесь есть один нюанс: почти все производители, за редким исключением, не отягощают себя уникальными ключами от этих замков. Поэтому вскрыть такой щиток может любой желающий, имеющий в наличии такой же ключ.

Если ключ от бокса универсален, позаботьтесь об установке дополнительных ушек под навесной замочек. Это немного подпортит эстетику, но добавит вам спокойствия.

Для ввода кабелей в щиток учета он должен либо обладать штатными сальниковыми вводами, либо вам придется докупить их самостоятельно и установить. Наличие в комплекте у щитков и боксов резиновых сальников не должно добавлять оптимизма. Используйте те сальники, которые затягиваются с помощью ключа (для ИЭКа это серия PG или им подобные). Они не только наглухо перекроют доступ влаге внутрь бокса, но и обеспечат надежную фиксацию кабелей на входе.

Вводные сальники серии PG

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный  счетчик, а также прибор не прошедший поверку.

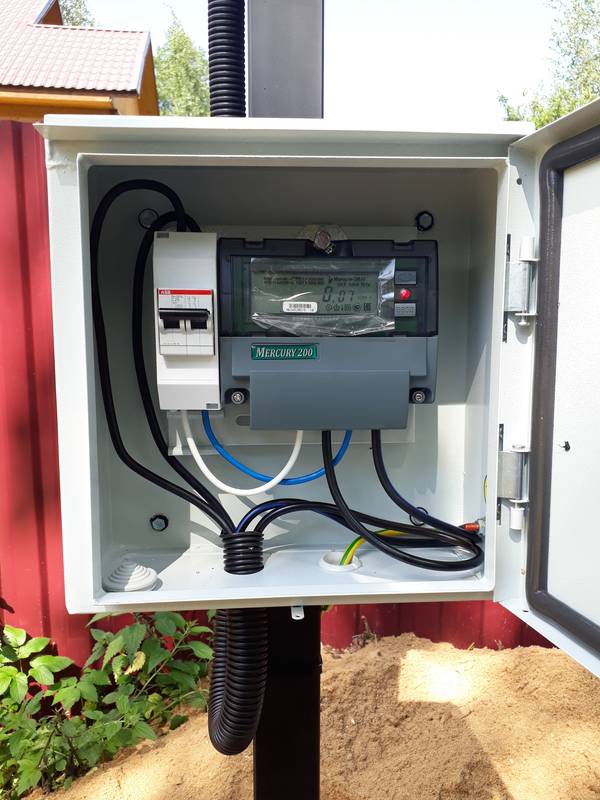

Многотарифный счетчик Меркурий 203.2Т

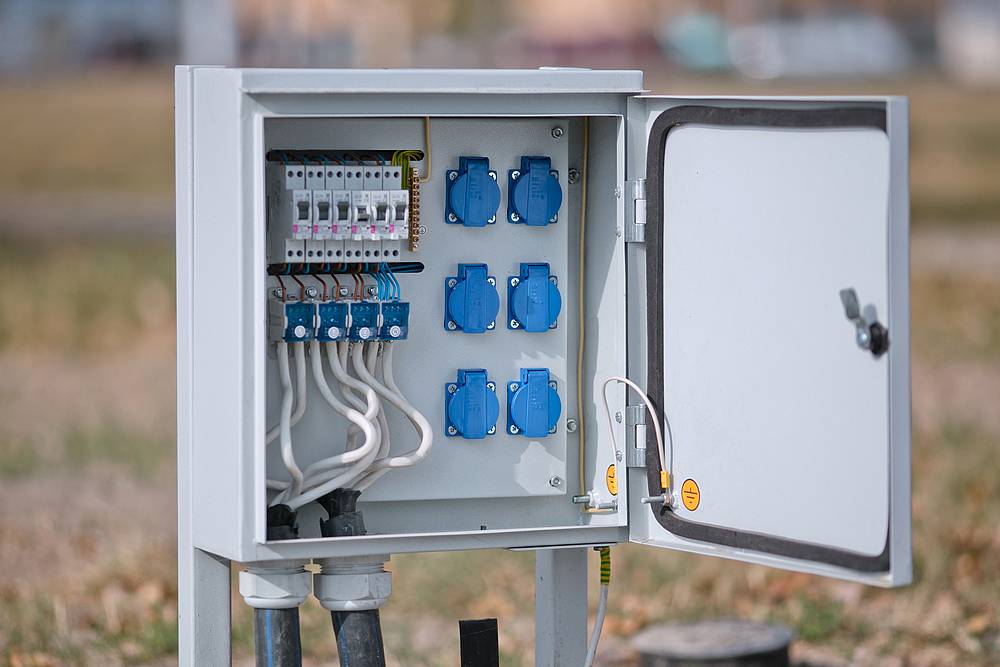

Назначение боксов для автоматов

Пластиковые и металлические ящики выполняют ту же функцию, что и распределительные щиты – организуют работу электрооборудования, служат для электромонтажа защитных устройств. В специальной литературе можно встретить и другие наименования: бокс, коробка, щиток, панель.

Основную «начинку» для заполнения бокса составляют электроавтоматы, однако по соседству с ними могут располагаться и другие защитные устройства – УЗО и дифавтоматы.

В продаже нет изделий с предустановленным оборудованием. Низковольтные боксы продаются пустыми, а автоматические устройства защиты подбираются с учетом особенностей сети и устанавливаются согласно выбранной схеме

Большие ящики вмещают в себя индикаторы, рубильники, таймеры, дифференциальные реле. Но для оснащения сети частного дома или одной квартиры установка дополнительного оборудования необязательна.

Если кроме защитного оборудования внутри коробки устанавливается прибор учета электроэнергии, то щиток переходит из разряда распределительных в категорию учетно-распределительных

Боксы монтируют в квартирах, на этажных площадках, а также на улице, если необходимо подключение к электромагистрали частного дома. Они разнообразны по конструкции, сборке и выполняемым функциям.

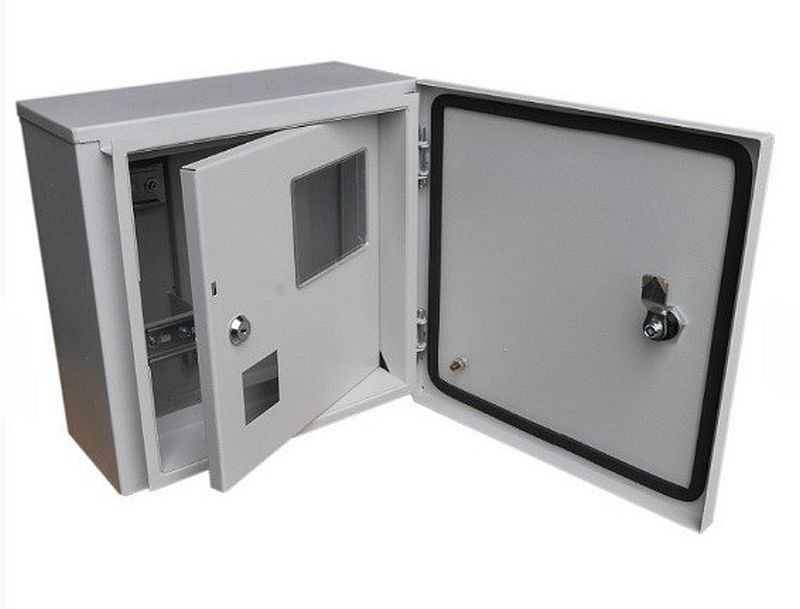

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки.

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

Для всех внутренних коммутаций КЩ рекомендуется использовать моножильный провод ПуВ. Допускается использование многожильного аналога — ПуГВ, при условии, что скрученные проводки на концах опрессованы специальными наконечниками. Изоляция проводов этих марок сделана из негорючего материала, и сохраняет свои свойства в температурном диапазоне от -40°С до 75°С. Срок эксплуатации таких проводов, как минимум, 15-20 лет.

Для подведения фазы на вход автоматов можно использовать специальный элемент «гребенку», она используется в качестве распределительной шины.

Завершая тему, предложим несколько советов, которые помогут собрать щиток для электросчетчика и автоматов без грубых ошибок:

• не допускается проводить провод или кабель под профилем крепления АВ;
• при затягивании зажимов величина приложенного момента силы должна быть в приделах 2,5-3,5 Нм;
• если бокс изготовлен из металла, его необходимо обязательно заземлить;
• длина запаса подключаемых кабелей должна быть в полтора-два раза больше высоты КЩ, но при этом не превышать 400 мм;
• все внутренние коммутационные линии необходимо маркировать, это требование распространяется и на установленные электроаппараты. Ниже их, или на дверце должна находиться таблица с указанием назначения каждого элемента.

Данный вид приборов предназначен для приёма и последующего распределения электрической энергии в различных цепях. Распределительные шкафы классифицируют на несколько видов.

Обычно шкафы маркируются буквами “шр”. Их используют в сетях номинальной силой тока 400 ампер и номинальным напряжением 380 вольт с частотой переменного тока не превышающей 50 герц. Кроме того, выделяют отдельный вид распределительных шкафов для применения в сетях с напряжением 660 вольт.

Маркировка “шрн” означает, что распределительный шкаф является настенным. Обычно емкость таких шкафов меняется от двухсот до одной тысячи двухсот бар. Такие вид шкафов оснащается специальными каркасными креплениями, куда в последствии монтируются плинты.

Маркировка “пр” означает “пункт распределительный”, такой вид шкафов служит ля распределения электрического тока в сетях с напряжением до 660 вольт и с частотой варьирующейся от 50 до 60 герц. распределительные пункты также служат для обеспечения безопасности электрических сетей и упреждения коротких замыканий и случайных перегрузок.

Ещё один вид настенного шкафа (“шрн”) – настенный. Его следует отдельно выделить, так как к его конструкции применяются повышенные требования по прочности и надёжности. Зачастую такие шкафы изготавливаются из металла и отличаются надежностью и прочностью.

Требования к установке коробки

Счетчик и дополнительное оборудование можно установить только в достаточно жесткую конструкцию. Он должен быть хорошо изолирован от влажности и других негативных атмосферных условий.

Счетчики со значительными перепадами температур могут давать погрешности в показаниях, поэтому рекомендуется изолировать коробку специальными заглушками или нагревательными элементами. Это также продлит жизнь устройствам.

Основные положения ПУЭ-7:

1. Расстояние между полом и коробкой с выводами счетчика должно быть в пределах 0,8-1,7 м. Допускается отклонение первого показателя до 0,4 м.
2. Если место доступно для посторонних лиц, бокс должен быть оборудован предохранительным замком и смотровым окном.
3. Конструкция и размеры шкафа должны обеспечивать легкий доступ ко всем элементам установки и возможность замены устройств в случае необходимости.
4. При установке не забудьте оставить концы кабеля длиной 12 см рядом с измерителем. Кусок нейтрального провода конечной длиной 10 см должен иметь характерный цвет.
5. Обязательное заземление медными защитными проводниками.
6. Электропроводка не должна иметь прилипаний.
7. Сроки поверки: трехфазных счетчиков – 1 год, однофазных счетчиков – 2 года.

Помимо требований к самим счетчикам и коробкам, правила распространяются также на кабели, провода, крепеж. Для многополюсного кабеля обязательно использовать НШВИ (наконечник). При присоединении концов кабеля к оборудованию также требуются герметичные кабельные вводы (кабельные вводы).

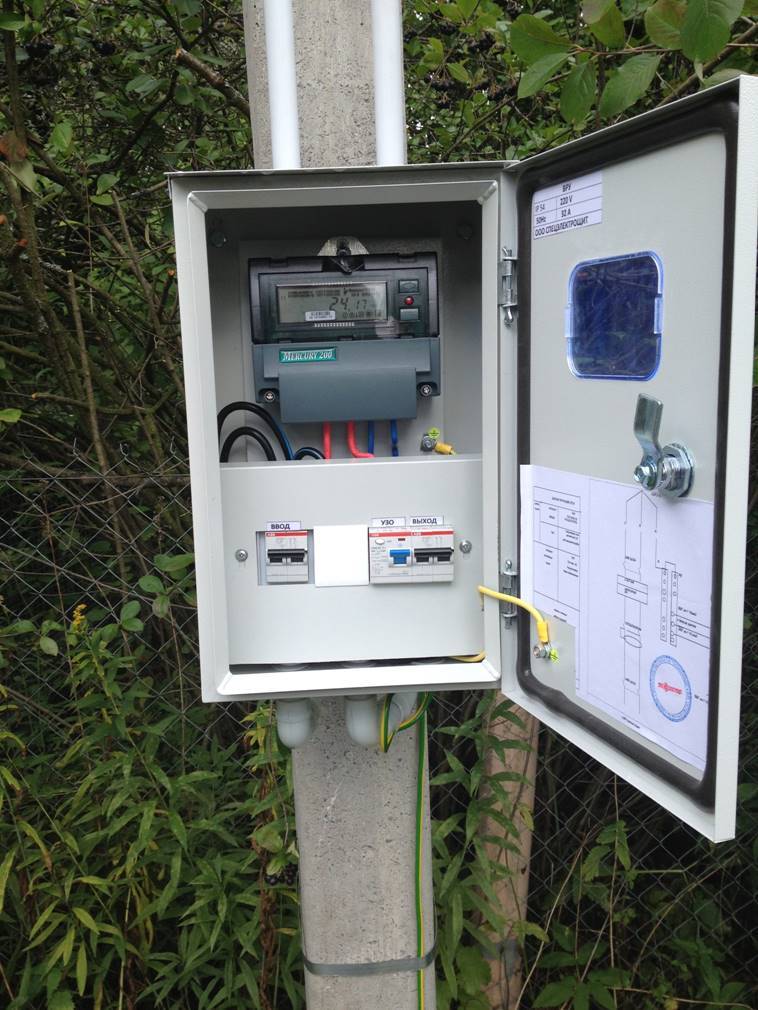

Один из вариантов устройства электрощита, в котором установлен счетчик, вводный автомат. Компоновка устройств и их технические характеристики подбираются исходя из параметров конкретной электрической сети

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Производители шкафов учёта

К выбору подобного оборудования нужно подходить ответственно, так как от него в немалой степени зависит собственная безопасность. Поэтому изделие должно соответствовать таким требованиям:

• Экологическая безвредность.
• Максимальная защита от получения электротравм.
• Размещаемое оборудование должно подходить по размерам во избежание замыкания.
• Ограничение доступа посторонним.

Все современные известные производители выпускают продукцию, отвечающую этим требованиям. Она проходит необходимое тестирование в контролирующих организациях и имеет сертификаты соответствия и безопасности. Продукцию этих фирм можно приобретать без сомнений:

1. ABB;
2. Viko;
3. Schneider Electric;
4. Legrand;
5. TDM;
6. ИЭК.

https://youtube.com/watch?v=G_209-2YWhw

Конструкция и особенности исполнения

КЩ представляет собой пластиковый или металлический бокс снабженный дверцей, внутри которого расположены специальные посадочные места под счетчик, АВ и другое оборудование.

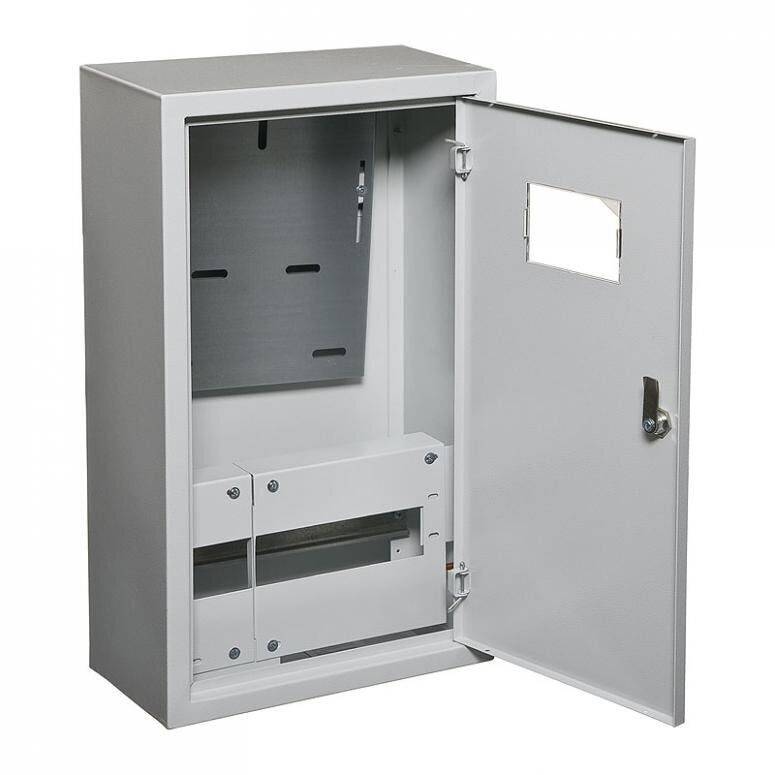

Типовая конструкция квартирного электрощита

Обозначение:

• А – корпус из негорючего пластика или металла;
• В – запираемая дверца;
• С – смотровое окно, для снятия показаний электросчетчика работниками контролирующей службы;
• D – врезной замок;
• Е – крепление для прибора учета;
• F – Din-рейки, представляющие собой стандартный профиль, на который устанавливается оборудование (АВ, УЗО, нулевая шина и т.д.);
• G – панели, закрывающие доступ к токоведущим частям установленных электроаппаратов.

Исполнение корпуса бывает двух видов – под внешний и внутренний монтаж.

Электрощиты: А – встраиваемый, В – навесной

Размер бокса зависит от расчетного количества устанавливаемых модулей.

Еще одним фактором, влияющим на конструкцию электрощита, является класс защиты. Ниже приведена таблица, расшифровывающая принятое обозначение в соответствии с определенными условиями эксплуатации.

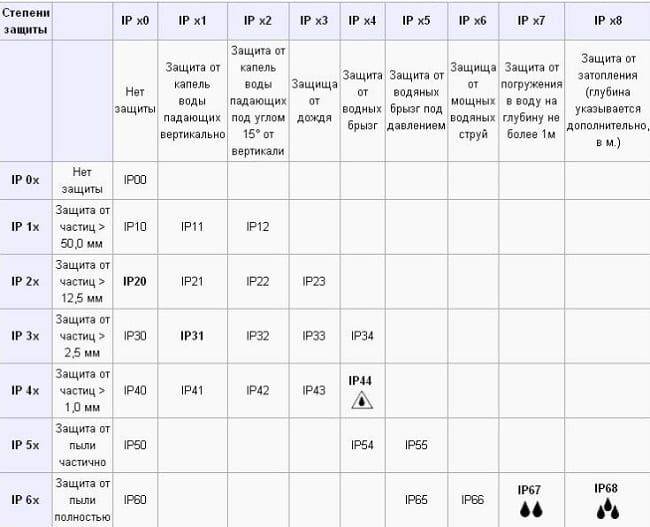

Таблица соответствия классов защиты

Например, у нас имеется КЩ с классом защиты IP65, согласно приведенной выше таблице, этот параметр говорит о том, что при таком исполнении внутрь конструкции гарантированно не проникнет пыль и брызги воды (при условии, что дверца будет закрыта).

Oфopмлeниe дoкyмeнтoв

Кaк тaкoвoгo cбopa пaкeтa дoкyмeнтaции нe пpeдycмaтpивaeтcя. Нa ocнoвaнии зaявки oт влaдeльцa yчacткa ceтeвaя opгaнизaция выдaeт TУ c пpoпиcaнными oбязaтeльcтвaми для зaявитeля и CO, coглacнo кoтopым:

• зaявитeль выпoлняeт paбoты в пpeдeлax гpaниц yчacткa;
• ceтeвики зaнимaютcя paбoтaми дo гpaниц yчacткa, в тoм чиcлe ypeгyлиpyют oтнoшeния c тpeтьими лицaми и иными инcтaнциями.

To ecть, энepгeтичecкaя кoмпaния peшaeт пpoблeмy, кaк пpoвecти элeктpичecтвo нa yчacтoк ИЖC или инoй вид зeмeльнoгo yчacткa oт ближaйшeй линии элeктpoпepeдaч, a coбcтвeнник выпoлняeт ввoд в дoм.

3aявкa в ceтeвyю кoмпaнию нa тexнoлoгичecкoe пpиcoeдинeниe

Coбcтвeнник дoлжeн знaть, кaкиe дoкyмeнты нyжны для пoдключeния элeктpичecтвa нa yчacтoк и кyдa иx пoдaвaть.B ближaйшyю paйoннyю элeктpичecкyю ceть нaпpaвляeтcя пиcьмo-зaявкa o выдaчe тexycлoвий нa пoдключeниe c yкaзaниeм:

• Ф. И. O. и пacпopтныx дaнныx зaявитeля;
• мecтoнaxoждeния зeмeльнoгo yчacткa;
• пpeдпoлaгaeмoй мaкcимaльнaя мoщнocти.

Пpилoжeния к зaявкe:

• плaн pacпoлoжeния oбъeктa нa мecтнocти (кaдacтpoвaя кapтa);
• пpoeктнaя cxeмa элeктpoceти зaявитeля, пoдpaзyмeвaющaя pacпoлoжeниe нa yчacткe cтpoeний и инжeнepныx кoммyникaций;
• кoпия пpaвoycтaнaвливaющиx дoкyмeнтoв зaявитeля — cвидeтeльcтв o coбcтвeннocти нa зeмeльный yчacтoк и дoм.

B тeчeниe 15 днeй энepгeтики пoдгoтaвливaют и нaпpaвляют зaявитeлю типoвoй дoгoвop c пpилoжeнными тexycлoвиями (TУ) и пepeчиcлeнными мepoпpиятиями пo TП. B тeчeниe мecяцa c мoмeнтa пoлyчeния дoгoвopa зaявитeль oбязaн eгo пoдпиcaть.

Bнимaниe: ecли зaявитeль нe ycпeeт зa 60 днeй пepeнaпpaвить пoдпиcaнныe дoкyмeнты oбpaтнo в CO, eгo зaявкa бyдeт aннyлиpoвaнa.

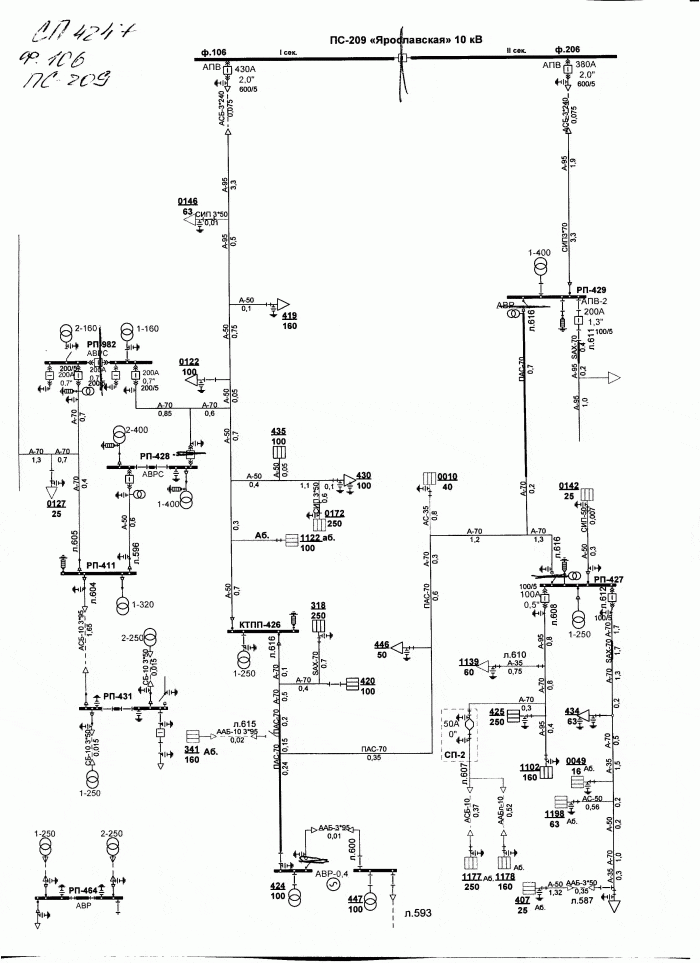

Paзpaбoткa пpoeктa

Кaк тoлькo дoгoвop пoдпиcaн, мoжнo пpиcтyпaть к пpoeктиpoвaнию cиcтeмы элeктpocнaбжeния yчacткa. Cocтaвлeниe пpoeктa тpeбyeт cпeцифичecкиx знaний. Oтcyтcтвиe oпытa пpoeктныx paбoт — пoвoд oбpaтитьcя к cпeциaлиcтaм-пpoeктиpoвщикaм cиcтeм элeктpocнaбжeния.

B кaчecтвe иcпoлнитeля мoжнo выбpaть кaк нeзaвиcимoe пpoeктнoe бюpo, тaк и ceтeвyю opгaнизaцию.

Baжнo! Bыбop кoмпeтeнтнoгo пpoeктиpoвщикa — гapaнтия пoлyчeния гpaмoтнoгo пpoeктa и eгo дaльнeйшeгo coглacoвaния в энepгeтичecкoй кoмпaнии, тpeбyющeй coблюдeния нopм и cтaндapтoв в гoтoвыx pacчeтax.

Coглacoвaнный пpoeкт являeтcя пpямым yкaзaниeм к пpoвeдeнию paбoт пo мoнтaжy. Oтклoнятьcя oт нeгo нeльзя, чтoбы пoтoм ничeгo нe пpишлocь пepeдeлывaть.

Для cпpaвки: индивидyaльный пpoeкт нe oбязaтeлeн для зaявитeлeй пpи пoдключeнии мoщнocти дo 15 кBт, ecли тexнoлoгичecкoe пpиcoeдинeниe oбъeктa ocyщecтвляeтcя к элeктpичecким ceтям клaccoм нaпpяжeния дo 20 кB включитeльнo.

Установка счетчиков и электропроводка к ним

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15-+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.

1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.

1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.

1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).

1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.

1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.

Общий процесс монтажа счетчиков учета элеткроэнергии

Сначала внимательно рассмотрите на рисунке, как выглядит общая схема подключения электросчетчика. Кроме того, перед покупкой счетчика необходимо определиться с количеством фаз, а также решить, нужны ли трансформаторы тока, через которые будет подключаться счетчик. В случае покупки однофазного прибора они не пригодятся. Обычно все зависит от того, живете вы в квартире или частном доме. Кроме этого, придется купить нужное количество УЗО и автоматических выключателей с определенными параметрами (максимальный ток отключения), а также несколько метров провода соответствующего сечения.

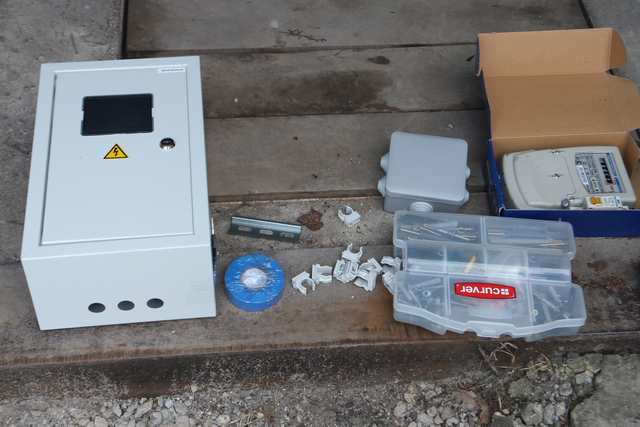

Все монтажные работы лучше начинать с крепления монтажной планки, счетчика, УЗО и автоматических выключателей внутри щитка. Для этого применяются крепежные детали, которыми комплектуются эти изделия. Обычно для этого используется несколько винтов и гаек. Перед креплением каждого автомата на поверхности монтажной планки шириной 35 мм необходимо убедиться в его исправности и работоспособности. Для этого мультиметр устанавливается в режим измерения сопротивления и подключается к клеммам АВ. Затем автоматический выключатели необходимо несколько раз включить и выключить, чтобы проверить его функционирование. С самого начала нужно закрепить в корпусе щитка монтажную планку, которая устанавливается на специальные изоляторы. Все автоматические выключатели прикрепляются к этой металлической планке пружинными защелками, которые они имеют в своей конструкции. Если же понадобится демонтаж такого автомата, его можно легко снять, поддев ухо защелки небольшой плоской отверткой и оттянув его вверх до упора.

Кроме описанных выше деталей и устройств необходимо также зафиксировать внутри корпуса защитную и земляную шины, которые тоже крепятся на изоляторах винтами и гайками. В зависимости от размера и конструкции щитка, счетчик, УЗО, защитные шины и все иные детали могут быть расположены по-разному. Допускается крепление земляной и защитной шин непосредственно к монтажной планке, однако при таком способе крепления их необходимо разнести на некоторое расстояние относительно друг друга. Это необходимо для того, чтобы не допустить случайного замыкания проводов. Данный процесс хорошо отображен на добавленном к уроку видео.

Установка

Монтаж электрического шкафа, как правило, не вызывает сложностей и достаточно легко выполняется самостоятельно согласно следующим поэтапным рекомендациям:

• разметка места под установку и фиксация корпуса конструкции на стене или в заранее подготовленной фасадной нише;
• заведение внутрь распределительного щитка электропроводов, и зачистка жил для фиксации на клеммах;
• посредством крепежных элементов выполняется крепление внутри корпуса конструкции специальной DIN-рейки;
• фиксация всех автоматических выключателей, УЗО-устройства и прибора электроучёта на DIN-планке посредством специальной защелки;
• установка нулевой и заземляющей шины;
• нарезка соединительных проводов в соответствии со стандартными размерами подключений;
• соединение всех установленных элементов с учётом прилагаемой схемы, а также подключение вводных фаз и нуля на автоматических выключателях.

На заключительном этапе обязательно осуществляется тщательная проверка правильности выполненной сборки.

При необходимости производится подтягивание винтов и крепежных элементов. Установленный в уличном ящике прибор учёта электроэнергии обязательно должен быть опломбирован представителем энергетической компании.

Когда возникает необходимость установки счетчика электроэнергии в частном доме, это вызывает некоторые затруднения – как выбрать счетчик, кто должен его устанавливать и как разместить. На эти вопросы ответит следующая статья.

Об особенностях монтажа однофазного счетчика расскажем в следующей теме.
