Усилитель телевизионного сигнала: как работает и как выбрать цифровой усилитель сигнала ТВ

Подключение

Чтобы подсоединить кабель к блоку питания для антенного усилителя нужно соединить антенный кабель со штекером. Первым делом нужно подготовить кабель. Отступаем от края кабеля полтора сантиметра и делаем тонкий круговой срез,

старайтесь не повредить тонкие волоски экрана под внешним слоем изоляции. Снимите срезанный кузок изолятора. Аккуратно и равномерно отогните волоски экрана, полоску фольги лучше удалите. Отступив от загнутого края оплетки 5 мм, сделайте еще один круговой срез внутреннего изолятора и удалите его. Просуньте кабель под крепления, и затяните винты.

Обратите внимание, металлическая оплетка должна касаться нижней залуженной площадки, иначе питание на антенну может не поступить. Не допускайте касания оплетки центральной жилы, будет замыкание и лампочка индикатор 12 В светиться не будет

Если блок питания для антенного усилителя правильно соединить с кабелем, а так же кабель с антенным усилителем, то телевизор после настройки начнет показывать сразу.

Как усилить сигнал цифрового ТВ своими руками для 20 каналов

Предлагаем способы как усилить сигнал цифрового ТВ:

1. Разместите антенну в правильном месте. Поверните по направлению кабельной вышки.
2. Приобретите усилитель. Он соединяется с аппаратом, передает толчок, изменяет качество.
3. Измените количество антенн. Установите их на высоком месте.
4. Выкиньте устаревшую модель.
5. Избавьтесь от металлических деталей, не дающих качественную картинку.
6. Изучите провод и проверьте его состояние. Если произошло короткое замыкание, купите новый провод.
7. Сделайте эффект синфазного Устройства сформируйте одинаковые фазы.

Используя эти методы, сможете улучшить телевизионную подачу. Смотрите телевизор в хорошем качестве, без потери четкости, независимо от телецентра.

Бесплатный номер горячей линии цифрового телевидения для обращения пользователей

Выбираем усилитель цифрового сигнала для телевизора

Есть несколько критериев, по которым следует выбирать адаптер:

• Схемы питания;
• Диапазон частот;
• Место расположения.

По питанию

Существует три схемы, по которым можно соединить антенный адаптер:

1. С помощью антенного гнезда. Цифровые тюнеры и TV-приемники оснащаются опцией подачи питания по телевизионному кабелю на усилитель. Чтобы эта функция отрабатывалась верно, ее нужно включить в настройках ТВ или ресивера, подключенного к ТВ.
2. Через внешний блок питания. Напряжение идет по этому же проводу, по какому поступает сигнал. Адаптер входит в комплект усилителя.
3. От встроенного адаптера. Прибор сопрягает кабелем антенну и телевизор, передавая только сигнал. Сам же он подключается к сети 220В.

Более одной схемы подачи питания использовать не рекомендуется, поскольку это чревато прекращением приема сигнала. Также есть шанс, что усилительный блок выйдет из строя.

При задействовании внешнего адаптера, не забудьте деактивировать подачу питания на антенное гнездо в настройках телевизора или ТВ-тюнера.

По частоте

Усилители могут использовать различный частотный диапазон, поэтому делятся на три типа:

1. Широкополосные. Усиливают сигнал в широком диапазоне 47-2300 МГц, но качество усиления хромает. Данный тип можно использовать с любой антенной, но он не считается универсальным, поскольку равномерное усиление с широким охватом невозможно, из-за чего будут просадки по качеству телесигнала.
2. Диапазонные. Специально рассчитываются на конкретную область длинны волны. Например, диапазон в 470-870 МГц. Такое устройство способно усилить и донести на телевизор двадцать общедоступных каналов цифрового ТВ, которые вещаются на частотах 498 МГц (2 мультиплекс, 24 ТВК) и 546 МГц (1 мультиплекс 30 ТВК). Многие отдают предпочтение на усилитель антенны для телевизора 20 каналов.
3. Многодиапазонные. Несколько блоков усилителей, связанных в одну систему, позволяет работать с собственной зоной телевещания независимо. Охват всего диапазона невозможен, но есть предпосылки для усиления как аналогового сигнала (метрового диапазона), так и цифрового сигнала (ДМВ). Адаптер по каждому каналу разрешает выставлять собственный коэффициент.

По месту установки

Последняя стадия разделения – место установки усилителя:

1. Вмонтированный. Является частью единой антенны, поскольку попросту спаян с ней. Это похоже на использование платы, установленной внутрь кожуха антенны. Плюс в том, что усилитель 100% совместим с устройством, принимающим сигналы от ретранслятора. Минус – удаленное размещение антенны от декодирующего устройства может приводить к ослаблению сигнала, пока тот достигнет ТВ-тюнера. Если же кожух не продуман до мелочей, усилитель подвержен погодным условиям.
2. Внешние. Сопряжены с пассивными антеннами наружного расположения. Могут отличаться по внешнему виду, размеру (например, маленькая приставка или врезной кабельный блок). Усилитель ТВ сигнала цифровой вне зависимости от своего вида должен сопрягаться со входом в приёмное устройство.

Следуйте одному правилу, выбирая антенный усилитель для телевизора – коэффициент усиления не должен быть меньше, чем антенный, иначе устройство будет попросту бесполезно. Изучите инструкцию с техническими характеристиками адаптера, ознакомьтесь с отзывами интересующей вас модели.

Выбор усилителя для телевизора

Часто, определив, что низкое качество изображения вызвано недостаточным уровнем телевизионного сигнала и, узнав, что проблему поможет решить телевизионный усилитель, перед пользователем встает задача выбора конкретного типа и модели этого устройства:

1. Первый параметр, по которому определяется совместимость телевизионного приемника и усилительного прибора является соответствие диапазона частот – усилитель должен обеспечивать повышение уровня сигнала в телевизионном частотном диапазоне.
2. Второй показатель – максимальный уровень сигнала на выходе устройства, который будет подаваться на вход телевизора – целесообразно выбирать бытовые устройства, у которых это параметр составляет примерно 100,0 децибел на микровольт (дБ/мкВ).
3. Третий параметр – коэффициент усиления прибора, который должен быть не менее 40,0 децибел (дБ).

Кроме того, выбор конкретной модели зависит от того какой вид телевидения – антенный, кабельный или спутниковый используется. пользователем.

1. Антенный усилитель

Используется пользователем в следующих случаях:

1. При значительном удалении жилища от ретранслятора.
2. Уровень сигнала ослаблен естественными препятствиями – домами, деревьями, промышленными сооружении.
3. При неправильно выборе типа антенны или ее неверной ориентации.

Конечно, если антенна не сориентирована на телевышку ретранслятора, перед тем как приобретать усилитель следует попытаться повысить уровнем сигнала путем ее более точной настройки. Кроме того, при выборе устройства следует учитывать диапазон частот телевидения, в котором осуществляется ретрансляция в данном регионе.

Достаточно часто для повышения качества изображения приобрести активную антенну, которая имеет в свое конструкции встроенный тракт усиления. Этот вариант достаточно часто используется жителями городских квартир. К достоинствам активной антенны следует отнести ее компактность и мобильность, которая, путем перемещения, поворота или наклона, позволяет найти в жилом помещении зону наиболее уверенного и качественного приема.

2. Кабельные усилители

В быту используются достаточно редко, что объясняется приемлемым уровнем сигнала, которое обеспечивает провайдер кабельного телевещания. Обычно, установка приобра требуется, когда через один кабельный ввод подключены несколько телевизионных приемников. При этом часто в одном приборе установлены два устройства – разделитель и усилитель сигнала. Если телесигнал мощный, то усиление сигнала может не потребоваться.

Достаточно обычного разветвителя, который размещается в любом удобном месте. Однако целесообразно установить его на вводе кабеля в квартиру. При этом наводки посторонних шумов не будут усиливаться, как это может случиться при монтаже усилителя вблизи телеприемника, когда длина кабеля, передающего ослабленный телесигнал достаточно велика.

При наличии трех и более телеприёмников, каждый из которых забирает определенную мощность, желательно установить прибор, усиливающий сигнал. Обычно эти радиотехнические изделия, устанавливаемые в кабельные магистрали, имеют собственный источник питания.

3. Спутниковые телевизионные усилители

Не нашли широкого применения.Обычно повышения качества спутникового телевещания проводится установкой антенной «тарелки» большего диаметра или заменой всего оборудования для приема спутникового телевещания более современным, или имеющим лучшие кожевенные показатели.

При желании усилить сигнал, некоторые пользователи устанавливают кабельный усилитель перед антенным входом телевизора. При этом необходимо предусмотреть соответствие частотных диапазонов усилителя и сигнала, преобразованного аппаратурой спутникового телевидения. Однако все рекомендации относятся к области экспериментов и широко распространения не получили.

Стоит ли покупать разрекламированные японские антенны на 100–200 каналов?

Часто встречается реклама неких навороченных устройств, которые, якобы, способны принимать десятки телеканалов даже на дне угольной шахты. Стоит ли доверять этой рекламе?

По состоянию на II квартал 2020 года в бесплатном доступе находятся только два пакета (мультиплекса) с 20 бесплатными каналами:

• РТРС-1 (Первый канал, Россия-1, Матч-ТВ и др.);
• РТРС-2 (Рен ТВ, «Спас, «Домашний» и т. д.).

Трансляция 10 каналов третьего мультиплекса, рассчитанного на вещание местных телеканалов, по экономическим причинам на большей части территории России отложена на будущее, за исключением Москвы и МО, а также Крыма и Севастополя (там третий пакет вместе с оборудованием для передачи остался «в наследство» от Украины и местные каналы уже вещают в «цифре»).

Таким образом, даже в идеальном случае абонент не сможет принимать больше 30 каналов. Даже в пограничных регионах, где иногда возможен прием мультиплексов соседних государств (например, Украины или Белоруссии, в которой полный переход на цифровое ТВ давно состоялся), говорить о сотнях каналов не приходится.

Кроме того, вызывают сомнения и технические характеристики этих японских «суперантенн». Большинство из них на практике оказываются обычными дешевыми «рогатками» из двух телескопических антенн для приема МВ. Цифровое ТВ вещает совсем в другом диапазоне.

Теоретически даже на эту рогатку можно попытаться поймать «цифру», но сработает этот способ лишь на расстоянии считанных сотен метров от очень мощного ретранслятора, то есть там, где телесигнал можно ловить на кусок проволоки. Даже если японская снабжена «баранкой», как у ДМВ, это не более чем комнатное устройство далеко не лучшего качества.

Тем более не может быть и речи о «самонастройке на станции», «декодировании зашифрованных каналов» и способности ловить сигнал чуть ли не от вышек мобильной связи.

Как считаете, супер устройство на 100 каналов — это правда или развод?

Правда!Развод!

Как можно усилить сигнал

Прежде чем тратить деньги на покупку дополнительного оборудования, можно опробовать один из нескольких вариантов усиления сигнала.

• Расположение антенны. Её следует направить максимально точно в сторону, где располагается передающая вышка. Узнать о её местоположении не сложно.
• Количество антенн. Когда антенн 2 и более, их следует установить на максимально высоких точках. По возможности их монтируют на крышу.
• Устранение препятствий. Если на пути следования от антенны или приёмника есть какие-либо металлические преграды, их лучше убрать.
• Эффект синфазной антенной решётки. Смысл в том, чтобы сделать одинаковыми все фазы сигнала.

Только важно учитывать, что всё это не сработает, если используемый ресивер, то есть ТВ-приставка, не рассчитан на работу с цифровым сигналом, и является устаревшим оборудованием. Соответственно не поможет и купленный отдельно усилитель

Как правильно усилить цифровое ТВ

Подбор коэффициента усиления

Определите, какой должна быть степень усиления телесигнала. Территория, на которой возможен прием DVB-T2, делится на 3 условных зоны:

• Близкое расстояние до ретранслятора (от сотен метров до 5–10 км). На такой дистанции усилитель не нужен, достаточно качественной пассивной антенны.
• Среднее расстояние (15–30 км). Здесь прибор уже будет полезен, но коэффициент надо подбирать так, чтобы в итоге мощность сигнала не превысила порогового значения. Если телесигнал слишком мощен, телевизор или ресивер не смогут его корректно интерпретировать и прием будет невозможен.
• Дальнее расстояние (30 км и более). Здесь беспокоиться о чрезмерной мощности сигнала не приходится. Однако регулировка коэффициента усиления тоже будет полезной.

Также учитывайте коэффициент усиления, которым обладает используемая антенна. Исходить нужно из правила: коэффициент усилителя должен быть выше, чем у антенны, иначе прибор бесполезен.

Узнать значение можно двумя способами:

Регулировка усиления производиться по такой схеме:

1. Подключите антенну при минимальном расстоянии до телевизора. Если прием нормальный, то из значения ее собственного коэффициента усиления станут ясны минимальные требуемые параметры.
2. Подключите антенну, находящуюся на ее штатном месте, через усилитель. Коэффициент должен быть чуть больше, чем у самой антенны. Если передачи принимаются без помех, то другие шаги не нужны.
3. Если телевизор или ресивер показывает, что нет сигнала, увеличивайте усиление до тех пор, пока не начнется нормальный прием.
4. Если цифровые каналы перестали показывать, хотя сигнал есть, или же на экране началось наложение видеоряда с нескольких программ, усиление слишком велико, его надо уменьшить.

Хорошая видеоинструкция по подбору:

Подключение усилителя

При выборе места установки руководствуйтесь правилом: чем ближе к антенне, тем лучше.

В идеале следует использовать активную антенну, где блок усиления встроен в нее саму. Если такой возможности нет, размещайте усилитель там, где антенный кабель входит в помещение, а затем тяните трассу к телевизору.

Если ТВ-приемников несколько, делайте пересечение проводов под прямым углом. Это уменьшит наводку кабелей друг на друга. В итоге качество сигнала повысится.

Предыдущая
АнтеннаДелаем цифровую антенну из обычных пивных банок
Следующая
Антенна10 лучших антенн для приема эфирного цифрового ТВ

Подбор коэффициента усиления

Данный показатель демонстрирует мощность приемника. Он получает, расшифровывает сигнал с отдельными качеством. Коэффициент усиления определяется от оптимального значения КУ, который не добавляется к показателям антенны. Аппарат работает сильнее. В противном случае, он был бесполезным.

Для DVB-T2 подходит усилитель с day КУ 32 дБ. Он показывает наибольшую эффективность. Кабель при этом примерно 30 м. Перед покупкой определите вариант антенны, увеличьте протяженность кабеля. Для регулировки мощности выполните несколько шагов:

• подключите приемник при низком расстоянии с ТВ-устройством и определите (КУ).
• отыщите в магазине прибор для DVB-T2 с похожим коэффициентом и выделите показатели.

Как можно усилить сигнал

Прежде чем тратить деньги на покупку дополнительного оборудования, можно опробовать один из нескольких вариантов усиления сигнала.

• Расположение антенны. Её следует направить максимально точно в сторону, где располагается передающая вышка. Узнать о её местоположении не сложно.
• Количество антенн. Когда антенн 2 и более, их следует установить на максимально высоких точках. По возможности их монтируют на крышу.
• Устранение препятствий. Если на пути следования от антенны или приёмника есть какие-либо металлические преграды, их лучше убрать.
• Эффект синфазной антенной решётки. Смысл в том, чтобы сделать одинаковыми все фазы сигнала.

Только важно учитывать, что всё это не сработает, если используемый ресивер, то есть ТВ-приставка, не рассчитан на работу с цифровым сигналом, и является устаревшим оборудованием. Соответственно не поможет и купленный отдельно усилитель

Как усилить сигнал телевизионной антенны своими руками

Как улучшить/усилить телеантенну? Усилитель тв сигнала уличной антенны на даче можно установить самостоятельно, соблюдая некоторые рекомендации и советы. Используйте для покрытия силикон, он сделает плату герметичной. Выбирайте кабель для подключение хорошего качества. Его необходимо надежно прикрепить к матче. Уличные телевизионные, монтировать необходимо на крышу или кровлю при помощи матчи. Матчу не следует делать очень высокой. Как бы вы не удивлялись, но усилитель работает от блока питания. Он бывает внешним, а бывает и внутренним. Поэтому необходимо обеспечить подключение к электросети. Многие советуют использовать с внешним подключением, потому что именно они обеспечат стабильное поступление тока без перепада напряжения. Что касается крепления самого усилителя, то его монтирует при помощи болтиков. После всех установок, можно кабель подключить к телевизору и перейти к настройке телеканалов и антенны. Если вы задаетесь вопросом, как правильно подключить, то в этом нет никакого труда, кабель подключается к ТВ точно также, как и от обычной комнатной телеантенны. Как проверить работает или нет конструкция? Подключите кабель к телевизору, перейдите в меню, а именно в пункт поиска телеканалов. И воспользуйтесь ручным или автопоиском. Если появилось изображение и звук, нашлись каналы, то вы всё сделали правильно. Также мощная комнатная антенна для телевизора, может обеспечить отличную ловлю радиоволн на даче, если в радиусе пары километров имеется телевышка.

На страницах интернет ресурсов, вы найдете большое количество видеороликов, а также подробных схем, как самостоятельно можно изготовить такую важную детальку для дачи. Такие современные технологические пути решения устранения плохого радиосигнала, позволяют смотреть телевизоры без помех и быть в курсе последних мировых новостей. Большой ассортимент для выбора различных моделей по самым разным техническим характеристикам подойдут практических для всех современных и не очень ТВ антенн. Слаженная работа двух устройств позволит смотреть в отличном качестве привычные телеканалы.

Методы обеспечения уверенного приёма ТВ сигнала

Готового рецепта не существует. Каждый случай специфичен и требует индивидуального подхода. Что делать в этой ситуации? Во многих случаях сигнал не требует максимально усиления, как и не требуется усиливать весь «букет» сигналов.

Вас может заинтересовать:  Антенна для цифрового ТВ

Чтобы убедиться, с каким случаем мы действительно имеем дело, необходимо точно измерить уровень сигнала от антенны-приёмника. Это нужно для того, чтобы понять, получаем ли мы прямой или отражённый сигнал (или даже несколько), и определить дальнейшие шаги.

Одним из способов получить уверенный приём является коррекция направления антенны или её местоположения по высоте, а часто и то, и другое. Иногда достаточно сместить антенную мачту на метр или два, чтобы получить эфир гораздо лучшего качества.

Измеритель уровня стоит иметь под рукой и тогда, когда нужно убедиться, является ли качество вещания достаточным и требует ли только дополнительного усиления, или, может быть, вы получаете сильный, но избыточный сигнал? В случае сильного сигнала можно правильно подобрать антенну. Также может хватить сознательного изменения направления приёма или расположения антенны, чтобы ослабить сигнал, в то же время, устраняя его отражённые лучи.

Принимая цифровое ТВ, следует помнить, что при наложении друг на друга сильных радиочастотных колебаний, нужно сделать выбор в пользу пассивной направленной антенны без использования каких-либо усилительных элементов. Усилитель к антенне телевизора в этом случае будет способствовать интермодуляции, что приведёт к сбоям и нестабильности работы цифрового декодера.

Способы усиления мощности телеантенны

На самом деле способы усилить мощность ТВ антенны можно соотнести с медицинскими подходами: применять «терапию» или сразу пойти «хирургическим» путём. Что до резких мер, то здесь самый первый шаг – это смена самой антенны на более сильную и дорогую. Сюда же можно отнести и покупку активной антенны вместо пассивной.

Но можно действовать более мягко, особенно, если ваша антенна служила вам честь по чести не один год:

• поэкспериментировать с направлением приёма;
• поднять антенну повыше;
• по возможности, очистить путь сигналу;
• устранить все «неконтакты», заменить кабель;
• оснастить антенну усилителем сигнала. Многие внешние антенны имеют технологическую возможность установки усиливающей платы, если окажется, что она нужна.

Использование антенного усилителя

Усилители антенного сигнала телевизора самыми первыми, после антенны, выполняют первоначальную коррекцию его уровня.

Тип устройства, которое подойдёт именно вам, зависит от условий приёма в вашей местности и от конкретных потребностей всей телевизионной установки. Если необходимо усилить всю радиочастотную полосу, вы можете использовать широкополосный усилитель с фиксированным усилением. Если же, наоборот, в вашем регионе на правильный приём частот из верхней полосы УВЧ оказывают существенное влияние высокочастотные передатчики и возникают помехи, вызванные, например, проезжающими автомобилями или соседской газонокосилкой, то понадобится другая модель усилителя – с фиксированным усилением, но с ограниченным диапазоном рабочих частот.Современные усилители от различных производителей имеют достаточно эргономичную форму, что, по сути, позволяет их монтировать в любом месте коаксиального антенного кабеля. Это означает, что вы можете использовать усилитель в существующей антенной установке без необходимости разбирать антенну. Однако следует помнить, что из-за нарушения соотношения сигнал-шум с ростом расстояния от антенны, его рекомендуется устанавливать как можно ближе к антенне.

Схема и описание усилителя для антенны своими руками

Приведенная ниже показывает, как собственно, он должен подключаться к телевизору. Непосредственно сам тв кабель проходит через плату усилителя, и только потом сигнал поступает в телевизор.

При изготовлении антенного усилителя своими руками не потребуется особенных материалов – главным образом, необходимо будет приобрести радиоэлектронные компоненты, расположение которых показано на схеме.
T1-транзистор 2sc3358 – одна из основных частей схемы будущего устройства
C1 — 10mF/35v С2, С9 — 1nF C3, C4 — 10 нФ С5, С6, С7, С8 — 10 пФ – конденсаторы для поверхностного монтажа
Резистры R1 — 470 Ом R2 — 2,2 кОм, R3 — 1 кОм, R1 — 5 кОм
Элементы L1, L2 — 2 витка 0,5 мм, 3 мм. L3, L4 — 10uH или 10 витка, 0,2 мм на феррите.
Блок питания на 12 воль. По желанию – с регулируемой подачей напряжения.

Печатная плата для усилителя:

Еще раз обращаем внимание на питание – 12 воль, что означает необходимость применения конденсаторов при подключении к питанию собранного устройства. Также усилитель для тв антенны своими руками может быть запитан при помощи самого антенного кабеля (коаксиальный кабель) при наличии нужного напряжения. После сборки плата выглядит таким образом:

После сборки плата выглядит таким образом:

Регулировка изготовленного усилителя осуществляется путем перевода резистра R1 в среднее положение, и последующая его подстройка после того, как удалось получить нормальное изображение на экране телевизора. После того, как антенна с усилителем своими руками была собрана и протестирована, можно и нужно поместить его в небольшую металлическую коробочку, которая вдобавок, будет экранировать прибор от посторонних излучений.

Приведенный способ не является единственным из возможных. При абсолютно такой же принципиальной схеме, допустимо изменить применяемые в ней элементы – во многом это будет зависеть от силы сигнала, приходящего на телевизионную антенну. В свою очередь, сигнал затухает при прохождении через антенный кабель – чем больше длина кабеля, тем слабее будет сигнал на выходе. Исходя из этого, нужно учесть силу сигнала, и решить, какое усиление вам необходимо. Например, при уровне сигнала в 10 ДБ лучше всего подходит прибор, который сможет увеличить его силу в 2-3 раза.

Бывают и такие случаи, когда одна станция передает намного более мощный сигнал, чем другая, и слишком мощный усилитель вызывает их наложение друг на друга. Помочь при этом может уменьшение подаваемого напряжения, для чего следует использовать блок питания с возможностью регулировки мощности. К тому же, можно сразу собрать достаточно мощный прибор, и уже затем подрегулировать его под свои потребности, уменьшая или увеличивая подаваемое на него напряжение.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

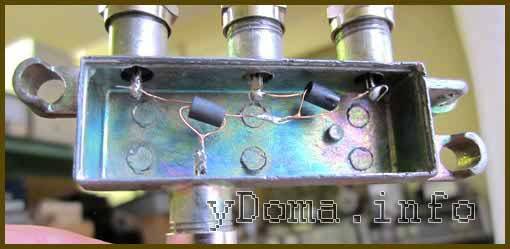

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

ТОП-6 лучших усилителей антенн для телевизоров

Некоторым усилителям популярность обеспечивает простота их устройства, невысокая стоимость и лёгкий монтаж. При случае можно собственноручно выполнить их замену и ремонт.

При покупке наружного усилителя необходимо позаботиться об его герметичности. Смена внешних устройств происходит каждые 2 года даже в случае их защищённости. По этой причине лучше постараться найти место усилителю под кровлей.

Антенный усилитель F-02

Всеволновое магистральное усиливающее устройство с питанием по кабелю. Осуществляет усиление телесигнала в метровом и дециметровом диапазоне с рабочим диапазоном (1-12 к) и ДМВ (21-60 к). Коэффициент усиления — до 25 дБ, коэффициент шума — до 2 дБ, напряжение питания — 12 В.

Ориентировочная стоимость — 350 рублей.

Дельта УАТИП-03 МВ+ДМВ

Усиливающее широкополосное устройство для индивидуального применения в метровом (с 1 по 12 канал) и дециметровом (21 по 69 канал) диапазоне. Питание 12 В.

Ориентировочная стоимость — 672 рубля.

SWA-999 для “сетки”

Усилитель для польской антенны (“сетки”) с диапазоном рабочих частот от 48 до 862 МГц и питанием 12 В. Усиление — 28-34 дБ.

Ориентировочная стоимость — 113 рублей.

Усилитель SWA-999 фирмы Eurosky

Watch this video on YouTube

РЭМО INDOOR USB (BAS-8102 5V)

Антенный многоцелевой усилитель, преобразовывающий пассивную антенну в активную и позволяющий избавиться от блока питания для усилителя антенны. Коэффициент усиления — до 16 дБ. Питание — 5 В.

Ориентировочная стоимость — 245 рублей.

РЭМО Booster-DiGi (BAS-8207)

Антенный усилитель со средним коэффициентом усиления 21-69 каналов. Питание — 12 В. Коэффициент шума — не больше 2,8 дБ.

Ориентировочная стоимость — 425 рублей.

Planar 21-69 серия FT

Антенный усилитель для кабеля с частотным диапазоном от 470 до 468 МГц и коэффициентом усиления до 22 дБ. Питание — 12 В. Коэффициент шума — 4 дБ.

Ориентировочная стоимость — 350 рублей.

Варианты конструктивного исполнения

Разнообразие форм

Приемные антенны для ДМВ, с помощью которых ловится цифровой ТВ-сигнал, как правило, относятся к логопериодическому типу с несколькими группами штырьков-вибраторов разной длины. Этот тип чувствителен к направлению, однако ширина полосы пропускания чрезвычайно велика. Они применяются в нескольких вариантах конструкции:

• Плоские однонаправленные. Конструктивно представляют собой единый стержень, на который в противофазе монтируются проводники переменной длины (самые короткие – на конце, самые большие – у основания). Конструкция надежная и дешевая, но имеет неустранимый недостаток: требует очень точной ориентации и принимает сигнал только с одного направления.
• Пространственные. Состоят из нескольких стержней с вибраторами, расположенными в разных плоскостях. Принимают как прямой, так и отраженный сигнал на расстоянии от ретранслятора до 50 км и более. Самый дорогой, но и эффективный вариант. Устанавливается только на улице.
• Рамочные.Конструктивно представляют собой обычный проводник, замкнутый в кольцо. Простейший вариант, но крайне неэффективный за пределами прямой видимости ретранслятора.

Активная и пассивная антенны: в чем разница

Ключевое различие между пассивным и активным типом в том, используется ли прием сигнала и передача его на телевизор (или ресивер) напрямую или через усилитель.

1. Пассивные. Просто принимают и передают сигнал в неизменном виде. Конструктивно они проще, не требуют дополнительного электропитания, но работать могут только в зоне, где сигнал достаточно мощный.
2. Активные. Принятый сигнал поступает на блок усиления и лишь затем идет на ТВ-устройство. Такая антенна хороша для работы не только с прямыми, но и с отраженными сигналами для приема в условиях плотной застройки и неровного рельефа местности.

Выбор оборудования

Волны телеэфира находится в разных диапазонах (метровый и дециметровый). Это МВ и ДМВ соответственно. В первом случае это 30-300 МГц, а во втором 300-3000 МГц.

ВНИМАНИЕ. Поскольку трансляция цифровых каналов осуществляется сейчас в формате именно DVB-T2, то есть работают лишь в ДМВ диапазоне, то усилитель обязательно должен отвечать этому параметру

Усилители способны работать одновременно в двух широтах, либо только в одной. Но самое интересное здесь то, что узконаправленные устройства справляются со своей задачей лучше, нежели многодиапазонные или широкополосные аппараты.

Кроме того, есть ещё несколько важных моментов, на которые следует обратить внимание в процессе выбора антенного усилителя

• Дальность приёма. Речь идёт о расстоянии между транслятором, то есть вышкой, откуда идёт сигнал на ваше оборудование, непосредственно до телевизионной антенны. Оно должно составлять от 30 км. до 150 км.
• Коэффициент усиления. Ошибочно считать, что чем этот показатель больше, тем в итоге будет лучше. В действительности лучшим параметром считается коэффициент на уровне 27 дБ. Это оптимально для устройств, расположенных на расстоянии до 50 км. от транслятора. Если расстояние больше, тогда стоит ориентироваться на 40 дБ. При использовании слишком мощных устройств появятся шумы, плюс может сработать встроенная защита, что приведёт к блокировке трансляции. Такая защита присутствует на самих телевизорах, либо на приставках.
• Питание. Может идти от аккумуляторной батареи, либо непосредственно от сети. Второй вариант предпочтительнее, поскольку за зарядом АКБ придётся постоянно следить.
• Дизайн и корпус. Внешний вид — это сугубо индивидуальный параметр. Но если устройство будет находиться внутри помещения, корпус можно брать пластиковый, без особых систем защиты. Для наружной установки требуется девайс, обладающий дополнительной защитой от влаги, атмосферных воздействий.

Не лишним будет уделить внимание своей приставке. В особенности если она приобретается вместе с усилителем

На многих моделях предусмотрен специальный порт, через который подключается усилитель. Этот вариант окажется наиболее простым в плане подключения.
