Установка биде своими руками: специфика монтажа и подключения к коммуникациям

Монтаж биде специфики

Эту задачу, как присоединение биде до канализации, можно воплотить без посторонней помощи, не прибегая к помощи сантехника. Для этого необходимо иметь конкретную долю терпения и делать любой пункт инструкции.

В первую очередь необходимо подобрать место для установки биде с учитыванием размеров конструкции и размещения труб канализационной и системы водопровода.

Для установки биде понадобятся эти инструменты:

• отвертка;
• гаечные ключи;
• тряпки или пакля для гидрозащиты;
• лента для монтажных работ;
• разводной ключ для труб сделанных из металла;
• эластичная проволока;
• перфаратор;
• победитовые сверла;
• герметик на основе силикона.

Присоединение биде до канализации должно выполняться строго в согласии со схемой, предоставленной изготовителем. Данная схема обязана быть постоянно на виду во время работ.

Биде оснащают полноценно автоматизированным сливным клапаном. Вне зависимости от модели и комбинации устройства. Соединения с водяным затвором нет. Процесс установки напольного биде к поверхности пола выполняется особым креплением для унитаза, подключение к системе канализации реализовывается при помощи гибкой трубки.

Сборка и установка водопроводного крана

Когда модель учитывает водопроводный кран, то работа по его установке выполняется в самую последнюю очередь, а потом биде присоединяют к трубам канализации. Водопроводный кран для биде имеет иную конструкцию, чем водопроводный кран для раковины.

Головка компонента имеет поворотный угол 360°, а рычажок для регулировки водоподачи находится с другой стороны. Как и другие, водопроводный кран для биде бывает двухрычажным, одновентильным и бесконтактным (с фотоэлементом). Все сегодняшние конструкции являются хорошими в применении и разрешают настраивать температуру, скорость подачи и назначение воды.

Если водопроводный кран обязан быть поставлен на ободок биде, то при его покупке необходимо обращать собственное внимание на соответствие дырок для крепежа. Если же предполагается устанавливать водопроводный кран в стенку, это необходимо взять во внимание заблаговременно

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

• рамная конструкция;
• пластиковый бачок;
• впускной клапан;
• фитинг;
• элементы крепежа для рамы и унитаза;
• панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
• колено смыва;
• труба слива;
• заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
• шумоизолирующая (амортизирующая) прокладка под унитаз;
• чаша навесного унитаза;
• стульчак;
• крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

• труба для подключения бачка к водопроводу;
• герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
• льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

• перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
• молоток;
• набор гаечных ключей;

• разводной (газовый) ключ;
• нивелир;

• отвес;
• шуруповерт или отвертки;
• строительный нож;
• рулетка;
• строительный уголок;
• маркер или простой карандаш (для строителей);
• болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

• В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
• Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
• В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки. Дальше операции проводятся в следующей последовательности:

Дальше операции проводятся в следующей последовательности:

• находится верх конструкции;
• через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
• через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
• на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
• точки на полу соединяются;
• проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Крепление к полу/стене

Место для биде нужно выбирать так, чтобы оно располагалось поближе к унитазу, но при этом им удобно было пользоваться. Перед прибором должно быть свободное пространство хотя бы на 0,7 м. Определившись с местом, Приступают к креплению биде.

Вот как устанавливается напольная модель:

1. Подошву стоящего на полу прибора обводят маркером и им же отмечают положение крепежных отверстий.
2. Далее биде кладут набок и снова очерчивают его подошву на прижатом к ней куске линолеума или резины. Опять же нужно отметить положение крепежных отверстий.
3. По нанесенному контуру из линолеума/резины вырезается прокладка.
4. В полу согласно нанесенной разметке высверливаются отверстия с диаметром, соответствующим диаметру гильз дюбелей или специального крепежа для унитазов — в зависимости от того, что из них будет применено. Керамическую плитку нужно проходить как можно осторожнее, используя специальное копьевидное сверло и установив низкую скорость вращения патрона дрели. Ударное воздействие, разумеется, недопустимо.
5. Удалив оставшийся после сверления мусор, в отверстия устанавливают гильзы для крепежа.
6. Далее укладывают на место прокладку (на полу, как помнит читатель, был нарисован контур подошвы). На обе ее поверхности можно нанести силиконовый герметик.
7. Остается установить на прокладку биде и прикрутить его к полу выбранным крепежом.

Схема крепления подвесного биде к стене

Тот, кто имеет дело с подвесным биде, должен сделать следующее:

1. Собрать раму (называется «инсталляцией»), как указано в инструкции. В наличии обязательно должны быть регулируемые ножки.
2. Вставить в имеющийся на раме держатель для канализационной трубы колено с установленной в него манжетой.

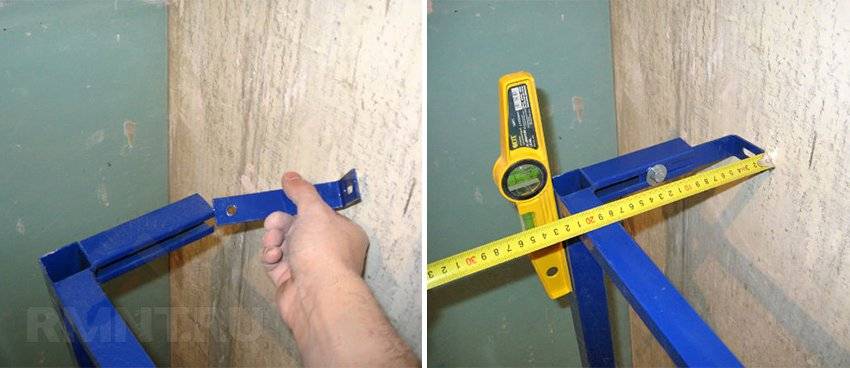

3. Установить раму в желаемое положение, контролируя горизонтальность и вертикальность, соответственно, уровнем и отвесом. Ножки нужно отрегулировать так, чтобы биде располагалось на высоте примерно 40 см.
4. Обозначить маркером на стене и полу положение крепежных отверстий.
5. Отставив инсталляцию, просверлить отверстия и, удалив мусор, вставить в них гильзы дюбелей.
6. Установить раму и прикрутить ее.
7. Подключить установленное в раме колено канализационной трубы к общей системе канализации.
8. Зафиксировать на раме водопроводные патрубки и подключить к ним горячее и холодное водоснабжение. Подводить нужно именно трубы, а не гибкую подводку, так как все коммуникации ввиду скрытой прокладки должны быть максимально надежными.
9. Прикрутить к патрубкам отсечный вентили и затем, подав в систему воду, проверить герметичность всех соединений.
10. Вкрутить в раму шпильки, зафиксировав их гайками. После этого на шпильки нужно надеть защитные втулки, которые предотвратят засорение резьбы в ходе работ по монтажу гипсокартона.
11. Установить гипсокартонную перегородку и провести через нее водопроводные патрубки и канализационный раструб.
12. Надеть на шпильки сначала специальную резиновую или силиконовую прокладку, затем — собранное биде. После этого на шпильки навинчиваются гайки, фиксирующие прибор. Затягивать их нужно с умеренным усилием, чтобы не деформировать гипсокартон.

Следует учесть, что прокладка между биде и стеной играет очень важную роль. Если в комплекте ее не оказалось, необходимо просто нанести на чашу силикон (продается в тубах) и, дождавшись его высыхания, произвести монтаж.

Технология подключения напольного биде

Подключить биде к канализации – задача средней сложности. Но, строго придерживаясь технологии монтажа, выполнить ее может даже начинающий мастер, владеющий лишь базовыми навыками ремонтных работ.

При выборе места для размещения биде учитывают наличие свободного доступу к трубам

Напольное биде устанавливают в непосредственной близости от унитаза. Расстояние между приборами должно составлять не менее 70 см.

Подготовка оборудования

Первое, что необходимо сделать перед подключением биде к канализации – ознакомиться с прилагаемой к нему инструкцией и проверить наличие всех составляющих конструкции.

Чаша стандартной модели оснащена тремя отверстиями: верхнее — для установки смесителя, на боковом внутреннем борту – для перелива, на дне – для прямого слива в трубу канализации. Сливной клапан не зависит от конфигурации устройства. Он полностью автоматический.

Для подключения биде к канализации потребуются:

• перфоратор с набором сверл;
• разводной и гаечный ключи;
• набор отверток;
• монтажная лента;
• гидроизоляционная пакля;
• силиконовый герметик;
• маркер или карандаш.

Схему подключения биде к канализации, прилагаемую в инструкции к устройству, на всех этапах монтажа нужно держать под рукой.

Установка смесителя

В большинстве моделей смеситель не входит в комплектацию биде. Его стоит приобрести заранее в точках продажи сантехнического оборудования.

Монтаж смесителя наружного крепления предполагает закрепление устройства на внешней стороне биде через специальное отверстие

Технология установки во многом схожа с порядком монтажа смесителя для раковины.

Процедуру выполняют в несколько этапов:

1. В резьбовых гнездах смесителя фиксируют гибкие шланги.
2. Смеситель устанавливают с наружной стороны чаши, затягивая гайкой снизу.
3. На место сифона присоединяют сливной клапан.
4. Подключают трубы холодной и горячей воды.
5. Все сопрягаемые элементы спрессовывают.

При подключении к канализации моделей с чашами внутреннего заполнения следует учитывать, что холодная вода к изливу должна подводиться непосредственно от расположенного по задней стороне бака-накопителя. Труба подачи горячей воды также должна подводиться независимо.

Подключение к канализации

Для подключения биде к канализации мастера рекомендуют использовать жесткие шланги. Но, чтобы упростить задачу, к канализации можно подвести и гофротрубу. Разводку канализационных труб лучше произвести таким образом, чтобы места крепления шлангов располагались непосредственно за сантехникой.

Подключение к системе невозможно осуществить без установки сифона

Сифоны для биде отличаются от своих аналогов, предназначенных для подключения раковин и душевых кабин, удлиненной спускной трубкой и более плавным изгибом колена. Такое решение позволяет создавать водяной затвор большего объема, обеспечивая бесперебойную работу системы.

В продаже встречаются также модели, оснащенные несколькими гидрозатворами. Их чаще используют для скрытого монтажа. При необходимости открытого монтажа можно использовать сифоны как трубчатого, так и бутылочного типа.

Технология установки сифона открытого исполнения включает такие этапы:

1. В отверстие слива вставляют сливную решетку, наживляя ее гайкой.
2. С обратной стороны горловины устанавливают приемную часть сифона, закрепляя конструкцию монтажными гайками.
3. К отверстию перелива монтируют отвод сифона.
4. Отводной конец сифона, гофрированный патрубок, вставляют поглубже в раструб канализационной системы.

Диаметр отвода канализации должен составлять не менее 100 мм

Для подключения оборудования с восходящей подачей воды лучше пригласить специалистов. Санфаянс с внутренним наполнением чаши имеет более сложную конфигурацию. Не зная тонкостей монтажа, вам будет сложно подключить биде к канализации, не допустив при этом ошибок.

Монтаж конструкции

Завершив все этапы подключения биде к канализации, остается только закрепить сантехнику.

Напольное биде монтируют к полу, фиксируя специальными крепежами для унитаза

Последовательность действий:

1. Устанавливают прибор на намеченное место, очерчивая карандашом контур подошвы.
2. По сделанным отметкам перфоратором просверливают отверстия.
3. В отверстия вставляют пробки, затем вставляют биде по заданной отметке и закручивают крепежные винты, не забыв подложить под них резиновые прокладки.

Процесс установки и подключения подробно расписан в видео:

Установив конструкцию, проверяют правильность соединений и запускают систему. Чтобы произвести пробный запуск, открывают вентили и наблюдают: если напор воды хороший и не отсутствуют протечки – работа выполнена правильно.

Монтаж биде

Для начала важно определиться с местом установки изделия и убедиться, что оно соответствует необходимым критериям:

• Подходит по габаритам;
• Имеет доступ к необходимым коммуникационным системам;
• Обеспечивает надежность крепления биде.

Устройство подключается как к канализации, так и к водопроводу. Поэтому в трубопроводах данных систем необходимо выполнить врезку.

После этого нужно осуществить примерку изделия:

1. Устанавливаем биде в нужную позицию и место, где впоследствии планируется его эксплуатация;
2. Проверяем соответствие расположения трубопроводов, шлангов и точек их подключения;
3. По необходимости корректируем расположение изделия – тщательно всё проверяем;
4. Когда вы убедились, что устройство расположено верно, и все коммуникации могут быть легко подведены к чаше – наносим разметку в места точек для монтажа.

Дальнейшие действия по монтажу будут зависеть от выбранной модели.

https://www.youtube.com/watch?v=L1yPGLEuqsI

Подключение напольной модели

Пользуясь выше предоставленной инструкцией, наносим разметку с местами крепления биде к полу помещения. Затем само устройство отодвигается, а в соответствующих местах в полу проделываются отверстия, соответствующие по диаметру размеру дюбелей, идущих в комплекте с унитазом.

Если пол помещения выложен плиткой, то отверстия нужно проделать с помощью перьевого сверла. Иначе велика вероятность повреждения напольного покрытия.

В готовые отверстия устанавливаются дюбели. Биде ставится на место монтажа и крепится болтами. Между болтом и отверстиями в системе биде предпочтительно использовать резиновые прокладки, чтобы избежать порчи покрытия санитарного устройства.

Болты не следует закручивать слишком сильно, иначе велика вероятность переусердствовать и повредить изделие. Однако, и слишком слабая фиксация недопустима, так может привести к опрокидыванию или сдвигу биде при его эксплуатации. Для дополнительной фиксации допустимо использование герметика в месте стыковки устройства и пола.

Особенности монтажа подвесной системы

Чтобы выполнить установку подвесной системы биде, работы важно начинать с монтажа инсталляции, к которой впоследствии будет крепиться устройство. Для начала необходимо создать небольшую нишу – она должна быть немного выше и глубже, чем конструкция, для которой она предназначается

Если в помещении уже предусмотрена ниша, можно использовать ее

Для начала необходимо создать небольшую нишу – она должна быть немного выше и глубже, чем конструкция, для которой она предназначается. Если в помещении уже предусмотрена ниша, можно использовать ее.

В случае, если по каким-либо причинам создать нишу в помещении не представляется возможным, инсталляцию устанавливают просто у стены, а затем скрывают её за фальшпанелью.

Рама конструкции поставляется в разобранном виде. Поэтому для начала её необходимо собрать. На этом же этапе, как правило, есть возможность регулировки высоты уровня чаши под конкретные требования будущего пользователя.

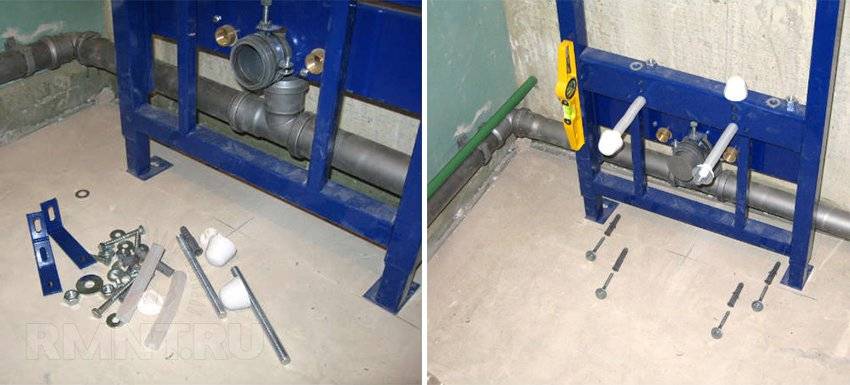

Собранную готовую инсталляцию крепят к стене и к полу. Для этого предварительно осуществляют разметку и проделывают отверстия в соответствующих местах. После чего раму прикладывают к разметке и фиксируют ее соответствующими инструментами в правильном положении.

В процессе монтажа рамы необходимо обязательно использовать уровень, иначе возможен перекос. Неровная установка может привести к некорректной работе биде и дальнейшему выходу его из строя.

Установив раму и убедившись в том, что она расположена ровно, можно провести обшивку и скрыть конструкцию за красивым фасадом. Но, конечно, снаружи должны будут остаться элементы, к которым будет крепиться чаша биде. Такими элементами обычно служат шпильки, которые устанавливаются в соответствующие отверстия в раме и крепко крепятся к стене.

Теперь можно приступить к установке биде на раму. В месте крепления чаши к шпилькам обычно укладывают резиновые прокладки, которые помогают избежать порчи покрытия изделия. В качестве замены резинкам можно использовать герметик. Его нужно нанести на соответствующие места и дождаться полного высыхания. Но резиновые прокладки все же считаются более надежными в данном случае.

Теперь можно установить чашу. При этом ее фиксируют зажимными гайками.

Дальнейшие этапы установки примерно одинаковы как для напольной, так и для подвесной систем. Поэтому рассмотрим их в следующем разделе.

Подключение гибрида с функцией биде

Существуют также и гибридные варианты унитазов, совмещённых с биде.

Внешне такое приспособление выглядит не сильно отличающимся от обычного унитаза, хотя и более увеличено в размерах: чаша более вытянутой формы и бачок побольше.

Помимо этого можно найти и крышки биде, которые устанавливаются на самый обычный унитаз и выполняют те же функции, что и стационарные биде.

Для установки такого устройства лучше расположить розетку в туалете заранее. Монтаж крышки довольно лёгкий, осуществляется следующим образом:

• Открутите гайки, которые держат старую крышку унитаза и уберите её.
• Закрепите вместо неё крышку биде.

Внимание! Перед подключением крышки к водопроводу следует перекрыть подачу воды

• Открутите шланг подвода бачка унитаза.
• Накрутите тройник на патрубок, намотайте ФУМ-ленту или паклю.
• У средней части тройника должна быть внутренняя резьба. Проследите, чтобы отводы с наружной резьбой были установлены вертикально. К верхней части тройника подключите шланг от бачка, к нижней — фильтр для очистки воды и подключите водопровод.
• Подключите крышку к электросети.

Как самому сделать из унитаза

Ещё один бюджетный вариант — сделать самостоятельно из унитаза.

Вам понадобится: шаровой кран, прозрачный шланг для гидроуровня, а также ещё два шланга, переход на трубку и тройник.

Ход работы:

1. Вмонтируйте кран в тумбочку раковины или стену.
2. Установите тройник к трубе с горячей водой.
3. Через тройник проложите шланг в кран раковины, шланг в кран для биде.
4. От крана на тумбочке или стене проложите прозрачную трубку между бачком унитаза и его чашей, так, чтобы трубка выходила под крышкой.

Подвесной монтаж

Крепление биде к инсталляции должно готовиться ещё на этапе отделки. Монтаж рамы проходит по типовой схеме: жёсткое крепление к полу и стенам, регулировка и обтяжка гаек. Гораздо интереснее выглядит подключение к коммуникациям.

Как и подвесной унитаз, биде имеет скрытую монтажную консоль, на которой закреплены шпильки, патрубок слива с уплотнительным раструбом и пара соединителей для подвода воды. Последние часто имеют вид проходных трубок, но также могут комплектоваться запорной арматурой или кранами для спуска воздуха.

Подключение к канализации удобно выполнять на косую: уплотнительный патрубок оснащён прямоугольным коленом, которое поворачивается под 45º и вставляется в заранее подготовленное колено. После этого крайний сегмент горизонтального участка канализационной трубы отрезается на нужную длину и весь канал слива окончательно собирается.

Когда отделка завершена, со шпилек инсталляции снимают защитные чехлы и монтируют биде на место. Его достаточно аккуратно подмостить и продеть шпильки в установочные отверстия. Пока биде не прижато к стене окончательно, проводится подключение водоснабжения к заранее смонтированной арматуре. Здесь мы для примера рассмотрим сборку биде со встроенным восходящим потоком:

Сперва в отверстиях чаши закрепляют всю имеющуюся арматуру: вентили, регулятор напора и фонтан.

Согласно схеме, прилагаемой к изделию, эти элементы соединяются гибкими шлангами. Обычно следует лишь соединить смеситель с вентилями, к фонтанчику вода подаётся через каналы под ободом чаши. Иногда шланги подвода подключают только к смесителю или вентилям, которые сообщаются с собой скрытыми каналами.

Монтируется система слива: решётка или клапан фиксируется в отверстии чаши, соединяется с изгибом через накидную гайку с клиновидным кольцом.

Все коммуникации подвесного биде разводятся внутри скрытой полости в задней части чаши. Закрепление навесного биде происходит в последнюю очередь: сперва прикручиваются гибкие шланги, затем вставляется слив и только после этого затягиваются гайки на шпильках.

Подготовка к подключению

Перед тем как проложить канализацию в ванной, нужно заранее приготовить все элементы конструкции, руководствуясь описанными ниже советами специалистов. Основным элементов для обеспечения слива является сифон, который даёт возможность прочистки системы, если забилась канализация в ванной. Для того чтобы не запутаться в терминах при покупке этого изделия, нужно помнить, что это устройство имеет ещё два названия, «обвязка» или «система слива-перелива» для ванной.

Как выбрать сифон

Сливная труба для ванной может быть изготовлена из таких материалов как:

• медь;
• латунь;
• чугун;
• пластик;
• текстолит.

Проводя монтаж канализации в ванной самостоятельно, рекомендуется покупать пластиковые изделия, в которых не предусмотрены гофрированные трубы и конструкция является жесткой. Пластик выбирается потому что с этим видом материала легко работать и не требуется специальных инструментов, а разводка канализации в ванной комнате из металла или меди требует наличия определённого опыта работы.

Покупая модель сифона для своей ванной нужно учитывать ряд особенностей:

монтаж сливных труб в ванной может проводиться сифонами двух типов. Универсальный тип подходит для всех ванн, у которых расстояние между сливом и переливом не превышает 57 см

В ванных с другими конструкциями необходимо приобрести специальные сифоны или они могут идти в комплекте с самой ванной от производителя; перед тем как сделать канализацию в ванной и купить сифон, обратите внимание на толщину самой ванной. В продаже встречаются изделия, которые рассчитаны на разную толщину стенок ванной, но также имеются и универсальные модели; монтаж канализации в ванной комнате практически всегда предусматривает наличие дополнительных потребителей в виде стиральной машинки

Для этих целей есть специальные сифоны с несколькими отводами для подключения сливов сторонней бытовой техники.

Для этих целей есть специальные сифоны с несколькими отводами для подключения сливов сторонней бытовой техники.

Стоит помнить, что сифон любой модели и конструкции нуждается в регулярном обслуживании, поэтому перед тем как спрятать канализацию в ванной или при закрытии ванной декоративными панелями, нужно предусмотреть смотровое отверстие достаточного размера для того чтоб подводка канализации в ванной была обеспечена свободным доступом. Обычно в таких случаях предусматривается съёмная панель или открывающаяся дверца в том месте, где установлено соединение ванны с канализацией.

Устанавливая новую ванную, следует соблюдать необходимую высоту для обеспечения свободного оттока. Устройство канализации в ванной комнате предусматривает наличие перепада между нижней точкой канализационной трубы и местом подключения сифона. Этот перепад должен составлять 10-20 см для нормального функционирования системы. При отсутствии такого перепада, проводка канализации в ванной будет наполняться водой или жидкость будет уходить очень медленно.

Подключаем ванную к канализации

Перед тем как собрать канализацию в ванной самостоятельно, весь процесс для лёгкости понимания мы разбиваем на основные пункты в виде пошаговой инструкции. Процедура монтажа выглядит следующим образом:

• прокладка канализационных труб в ванной начинается с проверки комплектации всех задействованных элементов;
• далее все элементы сифона собираются в одну конструкцию и для обеспечения лучшей герметизации соединений используется жидкий герметик. Обычно схема подключения ванной к канализации и подробная инструкция по сборке содержится в прилагаемых документах к ванной и сифону, для того чтоб можно было провести монтаж своими силами;

после полной сборки сифона, производится установка канализации в ванной, где один конец трубы сифона соединяется со сливным отверстием ванной, а второй с приёмным патрубком сточной системы; на последнем этапе производится подключение патрубка перелива

При этом важно следить за плотностью прилегания всех резиновых прокладок на местах соединения. Канализационная труба в ванной не должна иметь напряженных участков, это приведёт к деформации и растрескиванию пластика.

О том как правильно собирать и подключать сифон можно посмотреть на видео к этой статье

О том как правильно собирать и подключать сифон можно посмотреть на видео к этой статье.

Установка смесителя и сифона

В чаше биде можно видеть три отверстия:

• для установки смесителя;
• для подключения сифона;
• для подключения трубы перелива.

Смеситель устанавливается так:

1. На имеющиеся у него снизу шпильки одевается прокладка (обычно поставляется в комплекте).
2. Далее смеситель устанавливается на место, при этом шпильки пропускаются в предназначенные для них отверстия в чаше.
3. Под чашей на шпильки одевается еще одна прокладка, а за ней — металлическая шайба.
4. На шпильки навинчиваются гайки и затягиваются с умеренным усилием. Если конструкция биде не позволяет свободно оперировать рожковым ключом, следует воспользоваться торцевым.

Пока биде не закреплено, можно прикрутить к патрубкам смесителя гибкую подводку. Прокладка в трубках уже имеется, поэтому уплотнять соединение паклей или ФУМ-лентой не нужно. Усилие, с которым затягивается гайка гибкой подводки, должно быть умеренным, иначе прокладку можно повредить.

Чтобы гарантированно избежать повреждения прокладки при затягивании гайки, уложите поверх нее прокладку из паронита.

Сифон не всегда поставляется в комплекте с биде

Если вам приходится приобретать его отдельно, не забудьте обратить внимание на наличие патрубка для подключения трубы перелива

Подключение сифона

Порядок установки:

1. Если в комплекте с биде имеется донный (сливной) клапан, который должен открываться одновременно со смесителем, то сначала нужно установить его согласно инструкции. Впоследствии рычаг этого клапана нужно будет соединить тягой со смесителем. Если такой клапан отсутствует, устанавливаем на обмазанной силиконовым герметиком прокладке сливную решетку. Для ее фиксации используется гайка с кольцом клиновидной формы.
2. К донному клапану или решетке подключается сифон.
3. К выходному отверстию сифона подсоединяется при помощи имеющейся на нем гайки отводной гофрошланг.
4. В отверстие перелива устанавливается на прокладке предназначенная для него решетка.

К решетке перелива подсоединяется при помощи гайки гофрошланг, второй конец которого фиксируется на переливном патрубке сифона.

Слив для биде

В ходе применения биде нередко вода попадает на пол. Поэтому весьма целесообразно устроить в полу слив подобно тому, как это делают в общественных душевых.

Объем работ предстоит выполнить немалый:

1. Пол сбивается до бетонного основания.
2. На основание настилается гидроизоляция.
3. Устанавливается и подключается к канализации трап — сливная воронка с сифоном.
4. На пол укладываются листы экструдированного пенополистирола. Трап и отходящая от него труба ими обкладываются, для чего в пенопласте нужно вырезать пазы.
5. Поверх пенопласта настилается пленка, а затем укладывается стяжка такой толщины, чтобы трап был залит по нижнюю грань фланца.
6. Пол застилается рубероидом. В нем вырезается отверстие с диаметром, соответствующим внутреннему диаметру трапа, так что фланец оказывается накрытым (под винты нужно вырезать отверстия).

Устанавливается верхняя часть трапа, после чего укладывается стяжка с уклоном и кладется плитка.
