Установка джакузи своими руками и подключение её к коммуникациям

Устройство гидромассажной ванны

Джакузи – довольно недешевое удовольствие

Поэтому так важно правильно выбрать ванну с гидромассажем, а затем установить. А в последствии использовать оборудование согласно рекомендациям производителя и выполнять своевременное обслуживание

От обычной ванны она конструктивно отличается набором патрубков и форсунок, через которые в чашу под давлением подаются воздушные и водяные струи. Непрерывный водооборот обеспечивает гидронасос, забирающий воду из внешнего трубопровода и прокачивающий его далее по внутренним трубам. Чем он мощнее, тем выше давление и эффективнее массаж.

За подачу воздуха отвечает компрессор, хотя в некоторых видах джакузи сопла форсунок снабжены магнитными вентилями, подающими воздушную смесь за счет давления воды.

Даже при своевременно проводимой профилактике ванны-джакузи могут выходить из строя, поэтому каждый потенциальный покупатель и владелец должен разбираться в их устройстве и понимать причины наиболее частых поломок

Для предоставления максимально полного удовольствия производители ванн-джакузи предлагают различные дополнительные опции.

Рассмотрим основные из них:

• арома- и хромотерапия – возможность добавления ароматических композиций и подсвечивания водной глади цветными светодиодами;
• видео- и аудиосопровождение – предусматривает наличие встроенного радиоприемника, телевизора, телефона;
• системы каскадного наполнения и автоматического подогрева воды во время СПА-процедуры, отключения и дезинфекции после нее.

Воспользовавшись дистанционным пультом либо пневматической или сенсорной панелью управления, можно задать определенный режим работы и тип массажа, после чего просто наслаждаться работой сантехнического прибора.

Особенности установки джакузи на улице

При выборе места монтажа важно учитывать не только габариты конструкции, но и размеры площадки для входа и проведения технических работ. Также джакузи должно располагаться не ближе 1.5 м от дома и границы участка

Следует учесть, что расстояние от воздушных линий электропередачи должно составлять от 3 м, а от спа-панелей – от 1.5 м

Следует учесть, что расстояние от воздушных линий электропередачи должно составлять от 3 м, а от спа-панелей – от 1.5 м.

Вес джакузи с водой может достигать тонны, поэтому важно возвести надежный фундамент для его установки, чтобы избежать повреждения устройства при его работе. Минимальные размеры площадки для установки джакузи на улице составляют 3х3 метра

Бетонное монолитное основание считается самым прочным и надежным, поэтому является идеальным вариантом для монтажа гидромассажной ванны. Его укладывают равномерным слоем от 7,62 до 10,16 см. Однако такое решение не позволит без препятствий транспортировать джакузи в другое место.

Сборные плиты сегодня считаются лучшим вариантом фундамента. Они упрощают не только установку, но и демонтаж конструкции

Важно выбрать оптимальную прочность панелей

Если вы желаете установить джакузи на террасе, важно узнать, способен ли ее фундамент выдержать вес гидромассажной ванны. Дополнительно следует установить УЗО на 240В и 50 А или контур на 60 А для моделей с многоступенчатым насосом

Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель

Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель

Дополнительно следует установить УЗО на 240В и 50 А или контур на 60 А для моделей с многоступенчатым насосом. Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель.

Также для подключения важно выделить один контур. Подсоединение к нему других приборов исключено

В большинстве моделей уличных джакузи подвод водопровода не нужен – вода набирается из шланга, затем нагревается в чаше

В большинстве моделей уличных джакузи подвод водопровода не нужен – вода набирается из шланга, затем нагревается в чаше.

Перед эксплуатацией джакузи необходимо:

• отключить электричество, убедиться, что элементы установлены и надежно закреплены;
• открыть воздушные клапаны;
• заполнить чашу водой из садового шланга или при помощи ведер;
• подключить электричество, запустить функцию подогрева;
• протестировать все режимы.

После проверки работы гидромассажной ванны можно смело ее использовать по назначению.

Вокруг ванны, установленной на улице, можно высадить красивые цветы, кустарники и т.д. Если проявить фантазию – можно получить впечатляющий результат

Вначале в чашу набирают воду, и только потом запускают

Важно, чтобы все форсунки располагались в воде, иначе насос может перегреться, что приведет к его протеканию или выходу из строя. После запуска обычно настраивают интенсивность подачи струи, регулируют сопла форсунок

При эксплуатации джакузи допускается использовать ароматические вещества, эссенции, не образующие пену. Допустимая температура воды – до 50 градусов.

Предлагаем ознакомиться Классический рецепт самогона из меда и дрожжей: как приготовить брагу в домашних условиях?

Важно помнить, что неправильная эксплуатация такой ванны может привести к поломкам. Часть из них можно диагностировать и устранить своими силами

А как это сделать – мы подробно рассмотрели в этой статье

А как это сделать – мы подробно рассмотрели в этой статье.

Общие сведения

Как подготовить место под джакузи в ванной

Перед установкой гидрованны подготавливают комнату. Помещение должно подходить по размерам. Джакузи должно поместиться в комнате, и позволить осуществлять ремонт конструкции при необходимости. К джакузи нужно вывести водопроводные и канализационные трубы. Сечение водопровода можно оставить без изменения, который имеется в квартире, а канализационный трубопровод должен соответствовать размеру, указанному в паспорте к джакузи.

Важно! Трубы канализации нужно выдержать по направлению к стояку. Электросети должны подходить по параметрам для джакузи

Она должна выдерживать три киловатта. Для гидрованны рекомендуется осуществить прокладку отдельной линии в распределительном устройстве квартиры. Линию оснащают устройством защитного отключения (УЗО). Кабель электропитания в ванной комнате укладывают в водонепроницаемую гофротрубу, все участке с соединениями хорошо изолируют. Розетку с выключателем устанавливают в местах, удаленных от джакузи, и их следует заземлить

Электросети должны подходить по параметрам для джакузи. Она должна выдерживать три киловатта. Для гидрованны рекомендуется осуществить прокладку отдельной линии в распределительном устройстве квартиры. Линию оснащают устройством защитного отключения (УЗО). Кабель электропитания в ванной комнате укладывают в водонепроницаемую гофротрубу, все участке с соединениями хорошо изолируют. Розетку с выключателем устанавливают в местах, удаленных от джакузи, и их следует заземлить.

Поверхность пола должна быть крепкой, потому что джакузи имеет большой вес (на 1 м2 джакузи приходится нагрузка, равная 220 килограмм). Рекомендуют обратиться в строительную компанию за экспертизой помещения. После проведения расчетов они сделают выводы о готовности комнаты к установке джакузи.

Устанавливать ванну следует согласно инструкции. Идеальным считается, если джакузи не касается стенок комнаты, все трубы для подключения к коммуникациям проходят под поверхностью пола. В обычных квартирах мало места для такого типа ванны. Угловой формы джакузи следует располагать в углу комнаты, овальной формы посередине стенки.

Особенности установки джакузи

Перед монтажом ванны следует собрать внутренние системы джакузи. Снимают кожухи для защиты, чтобы установить фильтрующее устройство, входящее в комплект к ванне. В некоторых случаях конструкция включает фильтры грубого типа, и для финальной прочистки.

Внимание! Вода из городских сетей отличается высокой жесткостью, не подходит для джакузи, поэтому нужны фильтры очистки. Устройства фильтрации время от времени подлежат замене

Фильтры периодически следует менять. Сроки эксплуатации устройств указывают в инструкции. При отсутствии фильтров в комплекте к джакузи следует самостоятельно приобрести устройства, которые ставят на трубопровод с холодной водой. От качества фильтров зависит срок службы форсунок джакузи. Далее прикрепляют гибкий шланг, чтобы подавать воду из холодного водопровода. Подводка тоже должна быть в комплекте, при отсутствии шланга его покупают отдельно. Шланг должен иметь нужную длину, качество, чтобы служил долго.

Затем проверяют шланги, установленные внутри системы, которые предназначены для перелива, осуществления гидромассажа. Шланги нужно хорошо закрепить на месте, затянуть при необходимости (нужно ориентироваться на инструкцию). Переливной клапан проверяют, касаясь его пальцем, он должен работать легко и свободно. Со всех деталей удаляют пленку для защиты и транспортировки конструкции. С помощью мягкой ветоши следует удалить смазку с компрессоров (водного и воздушного).

Необходимые инструменты и материалы

Для работы понадобится следующее:

• дрель и сверло диаметром 1,5 мм;
• нож;
• нагреватель для сварки полипропиленовых труб.

Для второго, более сложного варианта потребуются строительные инструменты:

• мастерок;
• шпатель;
• затирка;
• уровень;
• отвес.

Также необходимо подготовить материалы:

• полипропиленовые трубы и уголки;
• тройник из того же материала;
• гибкий полимерный шланг.

Если в наличии имеется старая, уже не используемая раскладушка, алюминиевые трубки ее каркаса можно использовать вместо пластиковых.

Для более сложного варианта еще нужно будет подготовить:

• кирпич;
• цемент;
• песок.

Приобретите керамическую плитку и водостойкий клей для нее.

Инструкция по включению и эксплуатации

После завершения монтажных работ емкость заполняется водой для проверки герметичности. Затем производится пуск насоса, после тестового прогона оборудование отключается, а жидкость сливается. Если проблем не обнаружено, то осуществляется крепление опор к бетонному основанию. Зазоры между акриловой чашей и стенами заделываются силиконовым водоустойчивым герметиком. На каркас устанавливаются декоративные экраны со смотровыми окнами. Обзор действий по вводу оборудования в эксплуатацию представлен в видео, снятом монтажными бригадами.

При дальнейшей эксплуатации следует учитывать, что запуск форсунок производится после заполнения резервуара водой. Работа насоса и распылителей без жидкости не допускается. После включения помпы необходимо отрегулировать интенсивность подачи, в дополнительные емкости вводятся ароматические вещества. Производители оборудования допускают использование воды, нагретой до +50 °С.

Для чистки акриловой емкости используются специальные вещества и мягкие губки. Использовать абразивные материалы или химические реагенты запрещено. Для промывки внутренних каналов форсунок допускается применение водного раствора уксусной кислоты. Дезинфекция производится прокачкой смеси воды со специальным веществом с антибактериальными присадками.

Источники

https://stroitelniportal.ru/svoimi-rukami/ustanovka/kak-polzovatsya-dzhakuzi-doma/
https://vannapedia.ru/santex/vanna/dzhakuzi-svoimi-rukami.html

Подготовительный этап перед монтажом

Установка джакузи предусматривает конкретные требования к самой ванной комнате, и даже к конструкции дома. Их желательно учесть еще при проектировании.

Если же гидромассажную ванну нужно установить в построенном доме, то выбирать ее следует с учетом имеющихся данных

При этом нужно брать во внимание следующее:. размеры ванны-джакузи должны быть такими, чтобы она помещалась в ванной комнате свободно и, более того, вокруг нее должно оставаться достаточно места, чтобы при необходимости ее можно было выдвинуть на какое-то расстояние (около 50 см), встраивать наглухо джакузи нельзя;. размеры ванны-джакузи должны быть такими, чтобы она помещалась в ванной комнате свободно и, более того, вокруг нее должно оставаться достаточно места, чтобы при необходимости ее можно было выдвинуть на какое-то расстояние (около 50 см), встраивать наглухо джакузи нельзя;

размеры ванны-джакузи должны быть такими, чтобы она помещалась в ванной комнате свободно и, более того, вокруг нее должно оставаться достаточно места, чтобы при необходимости ее можно было выдвинуть на какое-то расстояние (около 50 см), встраивать наглухо джакузи нельзя;

ее форма должна соизмеряться с местом размещения. Например, угловое джакузи хорошо будет смотреться в углу помещения ванной комнаты, круглое – в центре, а овальное – поближе к стенке.

Джакузи должно помещаться свободно в ванной комнате, вокруг него должно оставаться достаточно места

Требования к помещению ванной, где будет установлено джакузи:

• перекрытия под ванной-джакузи должны быть надежно паро- и гидроизолированы;
• несущие конструкции вашего дома должны выдержать ее вес в наполненном состоянии;
• помещение должно иметь достаточно высокие потолки и вентиляционные выходы.

Поскольку джакузи, по сравнению с привычной для нас ванной, имеет довольно большой вес, его не регулируют по высоте, а устанавливают строго по горизонтали на жесткий каркас из труб, который крепят к полу

Поэтому важно перед установкой гидромассажной ванны хорошо выровнять пол

Джакузи подключают одновременно к 3-м системам обеспечения: электричества, водоснабжения и канализации.  Давление воды, на которое рассчитано джакузи, составляет 4-5 атм. В водопроводе обычно это значение не бывает больше, но для надежной защиты гидромассажного оборудования нужно установить редуктор давления.

Джакузи подключают одновременно к 3-м системам обеспечения: электричества, водоснабжения и канализации

Краны-смесители в гидромассажной ванне устанавливаются непосредственно на саму ванну, а не на примыкающую стенку, как это делается у обычных ванн.

По рекомендациям специалистов, водопроводные трубы должны быть расположены максимально близко к устройствам расходования воды. Кроме этого, необходимо обеспечить легкий доступ к точке соединения ванны-джакузи с водопроводной трубой, чтобы можно было легко ее отсоединить при необходимости.

Гидромассажное оборудование предъявляет особенные требования к потребляемой воде. В обязательном порядке устанавливаются фильтры для грубой, а также тонкой очистки водопроводной воды. Серьезная фильтрация воды позволит избежать засорения форсунок, которые весьма чувствительны к чистоте используемой воды.

Бетонная гидромассажная ванна

Сделать качественную ванну с эффектом гидромассажа из бетона можно по такой инструкции:

1. Изначально создается проект, где указываются чертежи и составляется расчет материалов для залива чаши.
2. На этапе подготовки выполняется монтаж опалубки, куда будет заливаться раствор для основания и стен ванны.
3. Затем производятся облицовочные работы и нанесение штукатурки.

Когда чаша будет готова, к ней нужно подсоединить сантехнические приборы, включая насос, компрессор, шланги и трубы. Насосное оборудование подключается на завершающем этапе монтажных работ.

Перед отделкой бетонной ванны следует убедиться, что все детали установлены правильно. В дальнейшем ремонт узлов будет проблематичным.

Рекомендации по установке

Этапы установки:

1. Установка редуктора давления и фильтров для воды. Сделать это необходимо, так как грязь из водопроводных сетей может напрочь забить нежные форсунки.
2. Выведение заземления и подключение ванны к электрической сети.
3. Установка декоративной составляющей. Обычно это какой-либо бортик с завитушками.

Редуктор давления, может быть, и не понадобится, но поставить на всякий случай можно. Вполне может случиться так, что во время принятия ванны с гидромассажем отключат воду. Таким образом, автоматика закроет подачу, и насос не будет работать вхолостую, что для него крайне вредно.

Даже если это не питьевая вода. Вывести из строя дорогостоящий агрегат способно грязевое скопление. Причем оно сделает это надежно, в расчете на дорогостоящий ремонт или полную замену. Монтаж же такой системы трудности не составит.

Далее электричество. Не будем писать всяких страшилок про то, как одна девочка включила ванну с гидромассажем, никак не заземленную, залезла в нее в надежде получить удовольствие и что потом с ней приключилось. Оно и так понятно. Поэтому, чтобы не оказаться на месте этой девочки или мальчика, следует качественно и добротно установить заземление с выводом из дома, а также соответствующие розетки, отдельно от всего оборудования. Заниматься этим должен только профессионал.

Установка декорации. Обычно на нее падки женщины, и, в зависимости от сложности элементов, придется решить для себя, звать мастера или нет. Хотя если работа ведется под ключ, то и установка таких красот будет приурочена к общему монтажу.

Вот и все. Осталось проверить все системы и налить в ванну с гидромассажем пены.

Советы опытных сантехников

Насколько бы надежной не казалась заводская сборка душевой панели, гайки подсоединенных трубок, шлангов и труб следует проверить и затянуть гаечным ключом. После установки душа на место все соединительные узлы окажутся невидимыми.

Что там будет происходить за глухим панелями – непонятно. Доводить дело до потопа не стоит. Герметичность и еще раз герметичность. Ни одно соединение труб не должны протечь через неделю или месяц после завершения подключения и монтажа душа.

Если сливное отверстие душевой кабины оказывается слишком далеко от ввода канализации, то потребуется смонтировать сточный насос. Самотек здесь по трубам организовать не получится. Работает такой агрегат бесшумно, а размерами как раз подходит для размещения под поддоном.

Ванная комната с установленной душ-кабиной должна иметь хорошую вентиляцию, особенно это важно при наличии функции «паровая баня»

Все трубопроводы должны располагаться под небольшим уклоном. Самотек нужен и канализации и водопроводу. Канализационные трубы укладываются с наклоном к стояку, а водопроводные – от него к душ-кабине, чтобы при перекрытии вода полностью вытекала из системы.

В излишне бюджетных моделях слив может быть выполнен из силуминового сплава. Этот сток прослужит максимум два-три года. Лучше сразу потратиться и поменять его на аналог из нержавейки, в комплекте к которому еще и прилагается нормальный сифон из качественного пластика.

Водопроводы, прокладываемые до душевой кабины, следует оборудовать шаровыми запорными кранами и грязеуловителями. Вода в централизованных системах не всегда идеально чистая. Если отверстия лейки еще и не забьются песчинками, то форсунки работать перестанут обязательно. Фильтры с вентилями можно поставить непосредственно у стояка либо на концах подводов у кабинки.

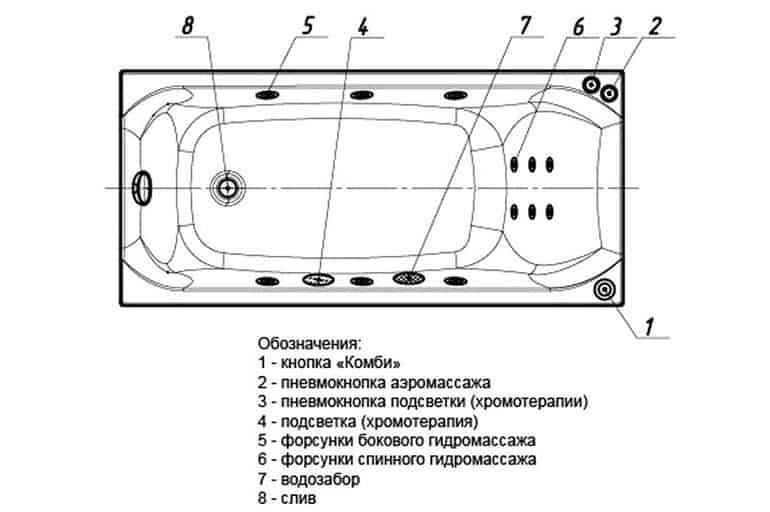

Устройство и принцип работы ванны

Гидромассажная ванна состоит из корпуса и сопутствующих узлов. Ключевой элемент — это электрический насос, обеспечивающий бесперебойную циркуляцию жидкости для работы системы. Он забирает воду из трубопровода, подсоединенного с внешней стороны конструкции, а затем подает ее к каждой форсунке. Максимальное давление определяется мощностью агрегата. Но чем мощнее джакузи, тем выше его стоимость.

Гидромассажное оборудование комплектуется такими деталями:

1. Форсунками — формируют и направляют струи воды.
2. Обратными клапанами — препятствуют обратному перетеканию жидкости.
3. Компрессором — подает в систему воздух.
4. Термостатом — отслеживает текущую температуру воды.

Форсунки — это калиброванные отверстия с круглыми накладками из пластика или металла. За секунду отверстие формирует около 800 воздушных пузырьков. Деталь отличается диаметром и способом размещения. Ее можно встретить как на дне чаши, так и в стенках. Пользователь может деактивировать часть изделий с целью повышения давления в других форсунках.

Домашние джакузи разработаны для санитарно-гигиенических процедур, а не для физиотерапии, поэтому форсунки выполняют еще одну важную функцию — препятствуют проникновению мыла в систему.

Прогрессивные варианты оснащены компрессором, который перекачивает воздух к каждому распылителю и работает совместно с насосным оборудованием. Под воздействием узла воздушный поток смешивается с водой и выпускается через отверстия в дне корпуса ванны.

В отдельных системах присутствует функция нагрева воздуха с помощью специального фена. Подобная особенность предотвращает подачу холодного потока на прогретое тело и обеспечивает деликатный аэромассаж.

Для управления системой используются электронные дисплеи с сенсорным управлением или пневматические пульты. На приборе указывается требуемая температура воды, оптимальные порции воздуха и частота пульсаций.

Коротко о разновидностях

Гидромассажные ванны отличаются материалом изготовления и конфигурацией. Стандартные изделия изготовлены из стального листа или чугуна, встречаются конструкции из натурального камня. Для малогабаритных помещений используются резервуары из акрила, которые отличаются сниженной массой.

Производители выпускают джакузи стандартных форм (круглые, квадратные или овальные), встречаются и нестандартные изделия. Изготовители предлагают дополнительное оснащение, которое приобретается и монтируется по желанию владельца (например, подголовники).

Оборудование классифицируется и по типу массажа:

• струями воды;
• потоком воздуха;
• 2 в 1 (подача смеси воды и воздуха);
• с ультразвуковыми излучателями.

Проверка правильности установки ванн

После установки ванны вам необходимо проверить все эти пункты, перед тем как рассчитаться с мастером:

• фильтры грубой и тонкой очистки должны быть установлены до подключения ванны;
• редуктор давления установлен на пути от водопроводного стояка к ванне с гидромассажем;
• проверить подключение и наличие в электрощите аппарата защиты УЗО;
• проверить все электрические соединения частей ванны с гидромассажем на наличие водонепроницаемой оболочки;
• устойчивость ванны, она должна стоять ровно горизонтально без пошатывания из стороны в сторону;
• вода из ванны сливается, не задерживаясь в чаше, без остатков.

Руководство по обслуживанию и эксплуатации гидромассажной ванны

гидромассажную ванну чистить следует только после полного отключения от сети оборудования;
для очистки системы гидромассажные ванны периодически рекомендуется (1 раз в 6 месяцев) промывать;
примерно раз в неделю необходимо включать систему гидромассажа для предотвращения залипания вращающихся частей;
не устанавливайте в случае неисправности неоригинальные запчасти или дополнительное оборудование, установка может привести к поломке всей системы;
замена оборудования управления и работы ванны должна производиться в специализированных мастерских по гарантийному талону;
не включайте гидромассаж, не наполнив ванну водой – это грозит поломкой насосного оборудования;
перед транспортировкой необходимо тщательно удалить воду из системы гидромассажа;
при транспортировке гидромассажных ванн следует соблюдать осторожность, чтобы не повредить системы электрооборудования и трубопроводов;
при покупке ванны обязательно убедитесь в отсутствии механических или иных повреждений на корпусе, а также правильности заполнения свидетельства о приемке и продаже;

Как вы видите, установка ванны с гидромассажем легка и проста, а инструкция понятна и доступна любому человеку, интересующемуся данной тематикой. Удачи при выборе, подключении и установке джакузи!
