Установка и монтаж газгольдера для частного дома: порядок проектирования и проведения монтажных работ

Монтаж автономного газопровода

Если владелец участка хочет сократить расходы на монтаж автономного газопровода, он может самостоятельно вырыть котлован для газгольдера. Но сделать это необходимо в точном соответствии с проектом. Все остальные работы лучше доверить специалистам, чтобы все было проделано в полном соответствии с требованиями безопасности.

При установке автономной газовой системы следует использовать наружную прокладку труб, для соединения отдельных участков применяют только неразъемные соединения

Все газовые трубы следует прокладывать только открыто, их нельзя прятать под стяжкой, фальшь-панелями или другими декоративными элементами. Тщательно следует продумать план разводки труб для сжиженного газа.

Не допускается проводить такие коммуникации транзитом через жилые помещения, через кухню или другие подсобные помещения, в которых уже установлены (или будут установлены) приборы, которые работают на сжиженном газе.

Процесс установки газгольдера в котлован включает ряд традиционных этапов:

Еще один категорический запрет, связанный с монтажом газовых труб – разъемные соединения. Разумеется, разъемы необходимы в начале сети, т.е. там, где сеть подключена к баллонам или газгольдеру. И в конце, при соединении трубы с котлом или колонкой также необходимо поставить разъем.

Но на всей протяженности автономной газовой магистрали соединения нужно делать только неразъемными. О той части газопровода, которая проложена снаружи, нужно позаботиться дополнительно.

Всю наружную сеть следует тщательно утеплить, используя специальные материалы, устойчивые к возгоранию. Кроме того, нужно обеспечить отвод конденсата, это уменьшит вероятность коррозии труб.

Чтобы сократить расходы на монтаж автономного газопровода, можно самостоятельно выкопать котлован для подземного газгольдера, но при этом обязательно нужно следовать проектной документации

Газовый котел нужно установить в отдельном помещении – понадобится обустройство котельной. Ее объем должен быть не менее 15 куб. м. В помещении необходимо сделать окно, площадь проема которого составляет не менее половины кубического метра.

Такое отверстие в наружной стене создаст выход для взрывной волны в случае аварии. Если газ взорвется в помещении с глухими стенами, все здание может серьезно пострадать.

На входе в котельную следует поставить дверь, которая открывается наружу. Еще один момент, которым нельзя пренебрегать – вентилирование помещения котельной. Приток свежего воздуха должен быть постоянным, чтобы обеспечить горение газа.

Необходимо обеспечить достаточно хороший воздухообмен, чтобы газ не концентрировался в помещении с открытым огнем в случае случайной утечки.

Газовый котел следует устанавливать в отдельном помещении с окном и дверью, которая открывается наружу. Отделку выполняют с помощью огнестойких материалов

Вентиляция также предотвратит отравление продуктами горения, если возникнут проблемы с дымоходом. Если нет возможности выделить для котла отдельное помещение, допускается установка некоторых моделей в подвале или на цокольном этаже.

Но в этом случае следует обязательно установить в помещении с котлом систему для контроля уровня содержания опасных газов в воздухе.

Монтажные работы по автономной газификации газгольдером занимают обычно два или три дня. Но после их окончания следует оформить еще ряд документов и провести некоторые согласования. Испытание готовой системы на герметичность должно быть проведено под наблюдением специалистов из областной газовой организации и Ростехнадзора.

Перед тем, как выполнять обратную засыпку подземного газгольдера песком, необходимо подождать после его установки около двух-трех недель

После проверки газгольдер засыпают песком, после чего нужно подождать около трех недель перед первой заправкой емкости сжиженным газом. Окончание работ должно быть оформлено официальным актом приема-передачи. Одновременно обычно заключают договор о сервисном обслуживании.

Иногда удобнее пригласить для монтажа наружного и внутреннего газопровода разных подрядчиков. В этом случае специалисты рекомендуют разграничить ответственность между исполнителями и оформить этот момент отдельным актом. Не помешает также позаботиться о страховании гражданской ответственности.

Выбор газгольдера для дачного участка

В зависимости от площади дачного участка, для европейской территории является применение подземных газгольдеров с вертикальным или горизонтальным расположением.

Преимущества подземных газгольдеров с горизонтальным расположением:

  • высокая производительность
  • большой объем заправки
  • не требуют дополнительных устройств для поддержания эффективного испарения

Применение такого типа газгольдеров оправдано при постоянном использовании больших объемов газового топлива.

Для небольшого же дачного домика (до 200 кв.м.) вполне достаточным будет смонтировать вертикальный газгольдер с подземным расположением.

Несмотря на относительно низкую производительность, такой тип устройств позволяет обойтись без использования дополнительных устройств поддержания постоянного давления в магистрали, а для увеличения объема заправки можно использовать несколько газгольдеров, присоединенных к одному редуктору.

Ниже приведен стандартный принцип расчета количества расхода газа для отопления дачного дома, площадью 50 кв.м:

  • среднемесячный расход газа составляет от 3 до 4 л на один м.кв. Площади
  • в течение 6 месяцев потребуется от 18 до 24 литров газа на единицу площади
  • общий объем составит, соответственно, от 900 до 1200 литров

При выборе газгольдера необходимо учитывать, что данные расчеты являются приблизительными, поэтому для обеспечения эффективной работы необходимо брать запас в 10-20% от объема (особенно касается горизонтально расположенных газгольдеров из-за особенностей конструкции).

Принципы монтажа

Монтаж газгольдера для дома требует привлечения спецтехники. Основные этапы работ:

  1. Подготовка приямка и траншеи для трубы газопровода. Согласно чертежам, роется котлован под газгольдер. На дно укладывается и утрамбовывается песчано-гравийная подушка.
  2. Обустройство фундаментного основания толщиной от 16 см, которое не дает резервуару всплыть под воздействием подвижек грунта:
    • заливка монолитной железобетонной плиты;
  3. если газгольдер сразу закреплен на полнотелой железобетонной плите, то он вместе с ней устанавливается в приямок.
  4. Емкость опускается в приямок, на металлические крепления, наносится антикоррозийное покрытие.
  5. Обустраивается электрохимическая (анодно-катодная) защита резервуара от коррозии под воздействием влаги и блуждающих токов.
  6. Монтируется газопровод из полимерной трубы, траншея засыпается песком, на расстоянии около 50 см от поверхности прокладывается синтетическая сигнальная лента.
  7. Приямок засыпается песком, при этом расстояние от поверхности земли до верхней точки емкости должно составлять не менее 60 см. Шильдик с информацией о газгольдере и арматура резервуара должны располагаться над поверхностью земли. Доступ к горловине должен оставаться свободным, чтобы можно было заправлять емкость топливом.

Как происходит монтаж газгольдера для загородного дома?

Установка газгольдера на даче — весьма ответственный процесс, который необходимо выполнять только при наличии специальных знаний. Резервуар помещается на глубину дачного участка на отдаленном расстоянии от жилья, но так, чтобы к нему оставался удобный подъезд для газовоза.

Немаловажной является глубина закладки хранилища. Отечественные модификации изготавливаются с учётом глубины промерзания, и делаются с широкой горловиной. В европейских вариантах встречаются различные варианты

Так или иначе поместить резервуар где-то на поверхности не получится — этого просто не позволит физика

В европейских вариантах встречаются различные варианты. Так или иначе поместить резервуар где-то на поверхности не получится — этого просто не позволит физика.

Ёмкость без горловины закапывается не ниже глубины промерзания (как показано на фото, видео). У пропан-бутана свойства таковы, что испарение его возможно только при достаточной температуре. Такой газгольдер для загородного дома может прослужить не больше срока, указанного заводом-изготовителем — это не более пары десятков лет использования, после чего ёмкость не подходит для последующей эксплуатации, диагностики и продления срока службы. Объём газгольдера непосредственно зависит от величины дома — в среднем, его величина колеблется от 2,5 до 5 кубометров.

В горизонтальном расположении резервуаров есть определенное значение — это значительно упрощает их погружение в землю, а также увеличивает площадь испарения газа. В ином случае приходится покупать и устанавливать дополнительное оборудование — так называемые испарители.

Газгольдер, как и обычный газовый баллон, заполняется жидким газом не более, чем на 85%. Испаряясь, он заходит по газоводу в дом и попадает, в первую очередь, в котёл, который может быть как настенным, так и напольным. В любом случае, такой ёмкости лучше выделить специальное помещение, размеры и условия эксплуатации которого определяются специальными требованиями.

Газовые приборы в доме устанавливаются исходя из своего предназначения. Так, на плите готовят еду, отапливает помещение котёл, а нагревает воду в больших количествах бойлер. Если требуется обогревать какое-либо помещение, в котором нет необходимости поддерживать постоянно высокую температуру (например, в гараже или подсобке), как дополнительный прибор можно установить газовый конвектор — это намного экономнее, чем проводить бесперебойное отопление.

Кроме того, в посёлках с проблемных электроснабжением в качестве резервного варианта можно иметь газовый генератор электроэнергии. Это довольно недешёвый вариант, но как запасной, весьма удобный.

Часто возникает вопрос: насколько безопасен газгольдер для частного дома, ведь нередки случаев утечки газа? Все системы автономного газообеспечения снабжаются специальными датчиками и анализаторами, и в случае обнаружения утечки система происходит автоматическую блокировку подачи газа. Критическая концентрация пропан-бутана начинается от 2%, однако анализатор перекрывает подачу газа уже при отметке в 0.4%.

Подключение к газовой сети в доме

Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.

Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск

. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.

Автономное подключение частного сектора к газовому хранилищу Необходимо:

  • защитить от коррозии все металлические элементы, расположенные под землей;
  • установить сборник конденсата;
  • подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.

Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.

Что такое магистральный (природный) газ?

У далеких от нефтегазодобычи обывателей разбор всех нюансов “газового” вопроса в подробностях нередко вызывает головную боль. Существует природный, сжиженный, баллонный, сжатый, магистральный газ и т.д. Плюс есть куча аббревиатур (КПГ, СПГ, СУГ, ГМТ, АПГ). И все это о топливе, которое мы используем в быту для нагрева воды (теплоносителя) и готовки.

Разобраться с нуля во всех видах этого такого привычного для многих россиян горючего довольно сложно.

Необходимо четко различать газ природный в магистральном трубопроводе и сжиженный в газгольдере – у них разные характеристики и состав

Как таковой природный газ, добываемый из недр земли, представляет собой смесь из:

  • метана;
  • тяжелых углеводородов (этана, пропана, бутана и т.д.);
  • водорода и сероводорода;
  • паров воды;
  • азота;
  • гелия и иных инертных газов.

В зависимости от месторождения доля первого компонента в этой смеси достигает 70–98%.

Однако «природный газ», поступающий в квартиры и дома по трубам, – это уже очищенный от примесей метан с мизерным количеством одоранта (вещества с резким неприятным запахом, облегчающим обнаружение утечек).

Подавать по газопроводам для бытовых нужд всю добываемую из земли смесь без обработки небезопасно. В ней немало взрывоопасных и вредных для человека компонентов. Проще и безопасней очистить метан от всего остального.

После очищения на месторождении этот уже сугубо метановый газ поступает в ГТС (газотранспортную систему). А из нее посредством газораспределительных и компрессорных станций его подают по газопроводам сначала в населенные пункты, а затем потребителям.

Так природный газ поступает в дома частников и городские квартиры, чтобы быть сожженным в газовых плитах, котлах и бойлерах.

Помимо сжигания в газовых котлах и плитах метан также используется в качестве газомоторного топлива (ГМТ), он безопасней пропан-бутановой смеси и в два раза дешевле бензина

Газ в квартире и ГМТ на основе метана одинаковы по составу. Однако первый по трубам “течет” в газообразном состоянии. А вот второй в баллоны автомобилей закачивается в сжатом до давления 200–220 бар виде. Такое газомоторное топливо называют компримированным (КПГ). Именно его продают на газозаправках «Газпрома».

При этом существует еще и СУГ (сжиженный углеводородный газ), также нередко применяемый для заливки в автомобили. Но он состоит уже не из метана, а из смеси пропана с бутаном. О нем дальше – это как раз то, что закачивается в газгольдеры.

К метановому классу также относятся природные газы:

  1. СПГ (сжиженный).
  2. АПГ (адсорбированный).

Первый для упрощения транспортировки и хранения сжижается охлаждением при минус 160С. Именно его возят в громадных танкерах по океанам.

Второй вариант – это метан, который адсорбирован на твердом пористом сорбенте. В отличие от СПГ для его хранения не требуется оборудование для поддержания сверхнизких температур.

При этом давление в емкости не поднимается выше 30–50 бар, поэтому хранить и перевозить его гораздо проще и безопасней. Однако эта технология в России и мире пока еще не получила широкого распространения, сказывается дороговизна производства адсорбента.

Принципы монтажа

Монтаж газгольдера для дома требует привлечения спецтехники. Основные этапы работ:

  1. Подготовка приямка и траншеи для трубы газопровода. Согласно чертежам, роется котлован под газгольдер. На дно укладывается и утрамбовывается песчано-гравийная подушка.
  2. Обустройство фундаментного основания толщиной от 16 см, которое не дает резервуару всплыть под воздействием подвижек грунта:
    • заливка монолитной железобетонной плиты;
  3. если газгольдер сразу закреплен на полнотелой железобетонной плите, то он вместе с ней устанавливается в приямок.
  4. Емкость опускается в приямок, на металлические крепления, наносится антикоррозийное покрытие.
  5. Обустраивается электрохимическая (анодно-катодная) защита резервуара от коррозии под воздействием влаги и блуждающих токов.
  6. Монтируется газопровод из полимерной трубы, траншея засыпается песком, на расстоянии около 50 см от поверхности прокладывается синтетическая сигнальная лента.
  7. Приямок засыпается песком, при этом расстояние от поверхности земли до верхней точки емкости должно составлять не менее 60 см. Шильдик с информацией о газгольдере и арматура резервуара должны располагаться над поверхностью земли. Доступ к горловине должен оставаться свободным, чтобы можно было заправлять емкость топливом.

Подготовительные работы

Перед началом монтажа внутренних газопроводов необходимо подготовить площадку. Для этого придется согласовать работы с соответствующей организацией. Согласование монтажа газопровода выполняется в следующем порядке:


Подготовительные работы перед строительством газопровода

  • Написать заявление в компанию, которая следит за газовым хозяйством.
  • Специалист вынесет вердикт о возможности проведения тех или иных работ.
  • Если работы будут разрешены, то специалист составит смету на их выполнение.

Разрешения на монтаж газопровода выдаются согласно СНиП 2,04,08–87 и «Правилам безопасности в газовом хозяйстве». Подготовка, согласование и составление проекта составляют значительную часть расходов.

Преимущества и минусы использования газгольдера для автономного газоснабжения частного дома

Главное преимущество установки газгольдера на участке загородного дома или дачи – возможность использования газа как основного вида топлива для отопления и других систем.

Эксплуатация автономной системы достаточно проста и не представляет сложности в обслуживании. При правильном подборе емкости самый сложный и неприятный момент – заправка, сводится к одному-двум визитам газовоза на участок. При этом хозяин дома испытывает все преимущества от использования одного из самых эффективных и экологически безопасных видов топлива.

Несмотря на сложность оборудования и необходимость привлечения специалистов для монтажа и обслуживания, его эксплуатация не представляет опасности при соблюдении элементарных правил и норм. И именно по этой причине не рекомендуется использовать бывшее в употреблении оборудование, так как не всегда возможно получить о его состоянии и использованном ресурсе объективную информацию.

Вас заинтересует эта статья – Теплоноситель для системы отопления загородного дома.

Хотя покупка нового газгольдера и его монтаж являются достаточно затратной статьей расходов, но они компенсируются уже в ближайшее время после начала эксплуатации автономной газовой системы за счет более экономного использования энергоносителя и его относительно невысокой стоимости.

Именно высокая стоимость оборудования часто является основным минусом, который и останавливает потенциальных потребителей. Хотя есть еще один существенный недостаток, а именно невозможность установки на участках небольших размеров.

С учетом соблюдения всех монтажных норм территория участка должна составлять от 10 и более соток, поэтому для владельцев загородных дач в 6 соток организация автономного газоснабжения вряд ли станет приоритетом. Как вариант для них можно рассмотреть возможность установки резервуаров меньшего объема, что позволит сократить некоторые расстояния или вообще остановить свой выбор на мобильной версии газгольдера.

Для того чтобы избежать проблем во время эксплуатации, следует правильно выполнить монтажные работы, которые лучше доверить профессионалам. Также важным моментом является контроль качества заливаемого в газгольдер топлива, поэтому заказывать его доставку следует только у проверенных поставщиков.

Что такое газгольдер?

Самый простой и экономный способ отопления загородного дома – это далеко не электричество, а самый обычный газ. Но подключиться непосредственно к централизованной системе подачи этого вида топлива далеко не везде возможно, да и стоит порой немалых денег. Сроки подключения к таким сетям порой могут быть достаточно велики, они зависят от удаленности магистралей, а также от сложности рельефа местности, где расположен сам дом. Также не стоит забывать и про оформление ряда документов – бюрократия у нас процветает. Иногда только из-за необходимости оформления нужных бумаг приходится годами ждать, когда же газ поступит в дом.

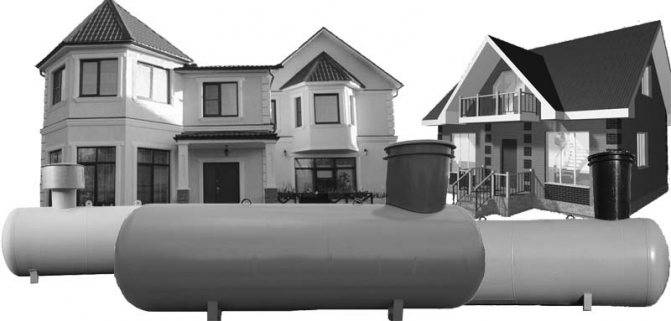

Газгольдер для частного дома

В таком случае проще всего задуматься о возможности автономной газификации. Один из элементов такой системы – это газгольдер, который и позволит иметь газ на своем участке без подключения к централизованным системам и без серьезной волокиты, а также даст возможность всегда иметь газ в доме.


Сжиженный газ из газовой емкости используется для отопления дома, нагрева воды

Газгольдер – это достаточно вместительная металлическая емкость, предназначенная для хранения газообразных веществ, в основном (в бытовом плане) – для сбережения смеси бутана и пропана, то есть того самого газа, который и используется для работы кухонных плит и системы отопления в доме. Можно назвать газгольдер большим газовым баллоном, от которого он отличается только очень большими размерами и ставится один раз, исправно выполняя свою задачу на протяжении многих лет. Этот «баллон» даже не нужно возить на заправку – достаточно вызвать специального заправщика, который приедет и заполнит емкость газообразным топливом.


Принцип работы газгольдера в частном доме

Газгольдер изготавливается обычно из высококачественной стали толщиной не менее 5,5 мм (этот показатель взят из ГОСТ), обрабатывается специальными составами, предотвращающими коррозию. Таким образом, бак будет служить очень долго, около 20 лет. Также газгольдер имеет специальные датчики, которые покажут, сколько газа в нем имеется на данный момент, каково давление в баллоне. У оборудования есть заправочный клапан, датчик наполнения бака и вентили для подключения раздачи газа. Благодаря хорошо продуманной системе газгольдер совершенно безопасен для домашнего использования.


Газгольдер совершенно безопасен для домашнего использования

Располагается газгольдер всегда за пределами жилого дома, на определенном расстоянии от него. Газ поступает по проложенным магистралям в дом, где расходуется на работу отопительного котла, газовой печи и т. д. Обычно газгольдер закапывается под землю и даже не занимает места на участке. Вместить в себя он способен несколько тысяч литров сжиженного под давлением 6 атмосфер газа.


Габариты газгольдеров VPS

Необходимые расстояния между трубой и постройками

Определяя, на каком расстоянии от газовой трубы можно строить дом, необходимо учесть некоторые нюансы. При постройке в городской местности сложности могут возникнуть из-за включения в газопровод коммуникационных ответвлений с разным уровнем напора. Поэтому СП 62.13330.2011 устанавливает разные требования для надземных и подземных сооружений, а также для величины давления при подаче:

  • надземное не регламентируется, но требует создания охранной зоны в 2 м с любой стороны;
  • от фундамента жилого строения до газовой подстанции низкого давления предусмотрено расстояние не менее 2 м;
  • дистанция между двумя трубами со средним давлением не может быть менее 4 м от постройки для проживания;
  • высокий напор подачи газа требует удаленности не менее 7 м;
  • труба для подачи газа в дом должна находиться на расстоянии 50 см от двери и 20 см – от окна, и такое же удаление должно быть от крыши.

На даче

Расстояние от забора до газопровода высокого или низкого давления специально не регламентируется. Его можно рассчитывать по стандартному параметру в 3 метра или расположить так, чтобы забор не входил в охранную зону.

Загородный дом

В отношении забора и сооружений на соседнем участке следует придерживаться нормативов, установленных в СП 62.13330.2011: придется планировать расположение газовой трубы таким образом, чтобы расстояние до жилого строения было не меньшим, чем это продиктовано нормативными указаниями. Если соседский дом стоит на расстоянии 3 м от забора, то нужно придерживаться планирования, которое позволит соблюсти все требования СП.

Какой средний расход топлива на отопление дома 200м2?

Одно дело, когда расход подсчитывается в оборудованном доме. Запишите показатели со счётчиков, суммируйте их, вычислите среднюю арифметическую сумму. Но когда только собираются обустраивать дом системой отопления и выбирают энергоноситель, используются совершенно другие методы.

Фото 1. Схема системы отопления частного двухэтажного дома при помощи котла на газе из газгольдера.

Природный газ

Наиболее удобный энергоноситель для обогрева частного дома. Выбирайте котёл, ориентируясь на его мощность. От неё зависит как потребление газа, так и рентабельность всей системы в совокупности. Но мощность — не единственный фактор. Влияние оказывает климат, регион, утепление, количество окон и многое другое.

Важно! Если в ходе расчёта системе требуется, например, 13—14 кВт, то владельцу стоит выбрать котёл с показателем от 16 до 17. Формула: V= N/Hi × nj. Формула: V= N/Hi × nj

Формула: V= N/Hi × nj

Расшифровка:

  • V — количество теплоэнергии.
  • N — нужная мощность для отопления.
  • Hi — минимальная удельная теплота сгорания.
  • nj — коэффициент полезного действия.

Тепловую мощность (N) рассчитывают в соотношении 1кВт/10м2.

Удельная теплота сгорания «—» табличная величина. Её делим на 2, так мы берём среднее значение.

Виды природного газа

Существует 2 вида природного газа:

  • Газ типа G 20 — 9.45 кВт/м3.
  • Газ типа G 25 — 8.13 кВт/м3.

Чаще всего используется первый тип. Энергетический потенциал второго меньше за счёт увеличенного содержания азота.

КПД указывается в паспорте изделия, для примера возьмём 84%.

Все необходимые данные получены, осталось приступить к вычислению расхода природного газа для помещения площадью 200м2.

N = 1кВт200м2

Hi = 9.45кВт/м3

nj = 84%

V= 0.565м3/час

Теперь рассчитываем потребление за неделю: 0,565×24×7 = 94.92м3.

Длительность отопительного сезона способна различаться в регионах, поэтому возьмём в среднем 7 месяцев: 0.565×24×30.57 = 2896м3.

Итого, зная цену за кубометр, легко спланировать стоимость годового отопления.

Сжиженный газ из баллонов или газгольдера

Используется, когда дом находится на большом расстоянии от газопроводных магистралей. Поставляется специальной службой и хранится в баллонах.

Расчёт расхода сжиженного газа такой же как у природного, но имеет свои нюансы. Например, топливо выражается не в метрах кубических, а в килограммах, потому что не является газом.

Стоит обратить внимание и на плотность топлива (0.524кг/л) и удельная теплота сгорания (45.2МДж/кг). Используем ту же формулу и подставляем значение:

V = 4.7 / (6.58 × 0.88) = 0.81 л/час

V = 4.7 / (6.58 × 0.88) = 0.81 л/час

Потребление за неделю: 0.8124×7 = 136л

Расход сезонный: 0.8124×30.5×7 = 4150л

Такой вариант обойдётся в крупную сумму. Много средств уходит на перевозку баллонов. Но всё же это более экономно, чем, например, электронное отопление.
