Самостоятельный монтаж внутрипольных конвекторов

Самодельные газовые конвекторы

В числе разработок самодельных конвекторов, перерабатывающих газ в тепловую энергию, не слишком много различных решений. Связано это с опасностью ошибок в сооружении приборов, работающих на голубом топливе. Малейший просчет может повлечь взрыв, отравление, возгорание.

Однако есть несколько интересных конструкций, заслуживающих рассмотрения. Пригодиться они смогут в обогреве дач, загородных домов, прицепов, туристических палаток, гаражей.

Вариант #1. Отопитель на основе ИК горелки

По сути, это просто доработка обычной инфракрасной газовой горелки марки Солярогаз. Прибор работает на баллонном газе. Изобретателем и исполнителем идеи была использована модель ГИИ-2,3, рабочую панель которой можно устанавливать горизонтально.

На эту рабочую панель, обогревающую в обычном режиме пространство беспламенной переработкой газообразного горючего, просто сварили и установили оригинальный теплообменник. Он представляется собой металлический куб, с проложенными внутри корпуса металлическими трубками.

Галерея изображений

Фото из

Самодельный мобильный газовый конвектор

Применение газовой ИК горелки Салярогаз

Теплообменник самодельного обогревателя

Двенадцативольтовые вентиляторы от компьютера

Днища у теплообменника нет, оно бы препятствовало прохождению тепловых волн. Вверху выведен патрубок для подключения дымовой трубы. Сзади установлена пара вентиляторов от компьютера для ускорения течения воздушных потоков.

Конструктивно эта модель напоминает калорифер для систем воздушного отопления. По принципу действия – тоже. Втянутый в трубки прибора воздух нагревается газовой горелкой, затем вытесняется из трубок свежей порцией холодного воздуха.


Мобильный конвекционный обогреватель на газе подойдет туристам, рыболовом с охотниками, любителям путешествий в кемпере. Его нужно просто подключить к баллону, а установленную на патрубок жесткую или гофрированную трубу вывести за пределы палатки

По словам владельца изобретения, палатку доработанная горелка нагревает намного быстрее, чем она же, но без теплообменника. Все продукты переработки газообразного топлива выводятся по трубе, подключенной к патрубку. Кислород не сжигает, газ расходует экономно. Для рыбаков, любителей охоты и туристов это настоящая находка.

Вариант #2. Использование списанного обогревателя

Этот вариант вообще предельно прост, придуман был для экономии в отоплении гаража. Вся доработка заключалась в ремонте списанного конвектора и в удалении кожуха. Результат позволил существенно увеличить теплоотдачу и скорость нагрева, но с безопасностью у него есть проблемы.

Галерея изображений

Фото из

Креплеине конвектора анкерными болтами

Обогрев гаража газовым прибором

Крепление шланга газового баллона

Монтаж антивандальных приспособлений

Во-первых, нарушена герметичность. При случайном затухании газовый клапан отопителя, конечно же, прекратит подачу.

Однако при постоянном горении кислород из воздушной массы в замкнутом пространстве будет выжигаться, потому потребуется регулярно проветривать гараж залпом или сооружать приточную вентиляцию.

Во-вторых, открытый теплообменник может запросто стать причиной ожога. Но там, где не бегают дети, это можно не считать минусом

Взрослый человек вряд ли забудет о том, что с обогревателя удален корпус и что при неосторожном перемещении рядом с прибором можно обжечься

С подобным решением, но используемым для обогрева прицепа, ознакомит следующий видео-ролик:

Гараж площадью 30 м² конвектор без кожуха обогревает примерно за пять минут. Газа потребляет на сумму не более 500 рублей в зимний месяц. Осенью и весной работает реже, значит, расходы еще уменьшаются.

Вариант #3. Модернизация канальным вентилятором

Суть переделки состоит в установке воздуховода с вытяжным вентилятором на лицевую решетку. Генерируемое конвектором тепло направлено поступает в рабочую зону владельца. Никаких особых хитростей нет, зато есть весомое сокращения расходов на отопление.

Особенности устройства и работы модернизированного газового конвектора представлены в видео:

Продукты горения выводятся за пределы объекта как обычно – через коаксиальную трубу, по ней же подается свежий воздух к горелке, чтобы поддержать пламя. Эта самоделка существенно безопаснее предыдущей модели, но периодически вентилировать обрабатываемое помещение потребуется все равно. Ведь, без сомнений, она станет «гонять» клубы пыли.

Радиаторы для водяного отопления

Вначале мы исследуем радиаторы, предназначенные для работы в контурах центрального и автономного отопления.

Регистр

Наиболее простые и доступные самодельные радиаторы отопления — из труб большого (100 — 250 мм) диаметра, заглушенными с торцов и соединенными перемычками. Эти приборы — так называемые регистры — обладают большим внутренним объемом и, соответственно, значительной тепловой инерционностью, что делает их идеальным решением для систем с твердотопливными котлами.

Как изготовить простейший горизонтальный регистр?

  1. Трубы нарезаются отрезками по 1,5 — 4 метра (в зависимости от предполагаемой длины регистра).
  2. В них сверлятся или прожигаются газовым резаком отверстия под перемычки. Важный момент: конфигурация перемычек должна создавать внутри прибора замкнутый контур, исключающий застой теплоносителя в тупиковых участках.
  3. Трубы соединяются перемычками — трубами размером ДУ20 — ДУ32.
  4. Параллельно перемычкам ввариваются отрезки трубы той же длины, но уже приваренные к глухим стенкам. Они придадут конструкции жесткость.
  5. Торцы глушатся донцами, вырезанными из стального листа толщиной 4 — 5 мм.
  6. В нижнюю и верхнюю секции ввариваются патрубки, которые в дальнейшем будут соединять регистр с подводкой.

В большинстве случаев в качестве секций регистра используется обычная круглая водогазопроводная труба. В ней привлекательны невысокая цена погонного метра и максимальная прочность на разрыв при минимальной толщине стенок, которая обеспечивается круглым сечением.

Однако порой можно встретить и самодельные радиаторы отопления из профильной трубы — квадратной или прямоугольной. Ее достоинства — относительная компактность регистра и несколько большая площадь поверхности при той же площади сечения.

Конвектор

Простейший конвектор — это виток трубы с напрессованными на него пластинами, увеличивающими пресловутую поверхность теплообмена. Наиболее доступный материал — сталь. В качестве источников готовых конвекторов для владельцев гаражей часто выступают дома — новостройки: владельцы квартир в них массово меняют установленные строителями отопительные приборы на более привлекательные внешне и имеющие большую теплоотдачу секционные радиаторы.

Однако у стали есть серьезный недостаток — низкая теплопроводность. Чтобы не быть голословными, мы приведем значения теплопроводности для трех металлов, чаще других использующихся при изготовлении отопительных приборов.

Очевидно, что при создании конвектора выгодно использовать цветные металлы: их теплопроводность резко увеличит теплоотдачу, сделав нагрев оребрения более равномерным.

Самодельные радиаторы отопления из меди представляют собой всевозможные конструкции на основе и пластин — медных и алюминиевых. Алюминиевое оребрение куда более доступно по сравнению с медным; некоторая разница в теплоотдаче компенсируется его увеличенной площадью.

Для сборки конвектора чаще всего применяется предназначенный для медных водопроводов припой; несколько реже пластины .

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб

При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Здесь вы узнаете:

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Почему люди выбирают встроенные батареи в полу

Есть пять основных причин, заставляющих отдавать предпочтение подобным отопительным приборам.

  • Они наилучшим образом вписываются в современные дизайнерские решения — панорамное остекление во всю стену, популярное в последнее время, совершенно не сочетается с традиционными громоздкими радиаторами.

  • Таким образом получается результативнее поддерживать постоянный температурный режим, чем это происходит при более традиционных решениях проблемы отопления помещений.

  • Устройства отопления такой разновидности не загромождают пространство, позволяя его использовать более рационально.

  • Они надежны, рассчитаны на долгие годы бесперебойной работы.

  • Комфортная для человека обстановка достигается при использовании меньшей энергетической мощности.

Такой прибор очень надежный и сможет прослужить вам долгие годы

Принцип работы

Процесс обогревания происходит благодаря конвекции, поэтому такие конструкции называют встроенными конвекторами. Принцип работы заключается в следующем: холодный воздух поступает через решетку вниз, а затем нагревается и поднимается обратно. Существует особый подвид таких радиаторов с вентиляторами, где конвекционный обогрев происходит естественным путем. Они более эффективны, так как намного быстрее прогревают воздух в том помещении, где находятся. Это происходит за счет перемещения и теплого и холодного воздуха.

Сами решетки отопления бывают металлическими или деревянными. Они могут быть окрашены красками разных оттенков. Это делается для того, чтобы отопительный прибор органично вписался в интерьер любого помещения. Для безопасности пользователей решетки не сильно прогреваются. Их температура не бывает выше тридцати градусов, поэтому возможности обжечься нет.

Работа встроенного радиатора основана на циркуляции воздуха. Устанавливать его нужно недалеко от окон или от стеклянных дверей. В радиаторах размещен клапан сброса, который подключают сразу после монтажа радиатора. Он помогает убрать завоздушенность системы, а также значительно повышает ее эффективность. Регуляторы, находящиеся в нем, задают необходимый температурный режим в помещении.

Инструкция по монтажу внутрипольных конвекторов Eva

Комплектация

  • Корпус из нержавеющей стали
  • Теплообменник
  • В моделях с вентиляторами вентилятор 12V
  • Гибкие шланги
  • Шаровой вентиль
  • Запорно-регулирующий клапан
  • Декоративная решетка
  • Предохранительная крышка
  • Наружные монтажные ножки

Спецификация: рабочие данные

  • Напряжение: 12 V регулируемое трансформатором с предохранительной функцией
  • Входная мощность от 30 до 80 VA в зависимости от длины
  • Рабочее давление в теплообменнике – 16 атм (1.6MPa)
  • Испытания, проводится под давлением – 25 атм (2.5MPa)
  • Максимальная допустимая температура входа нагрева воды 115 ºС

Установка конвектора

  • Рекомендуемые размеры канала для установки конвектора : по высоте равны высоте конвектора плюс 20 мм, а по ширине равны ширине прибора плюс 50 мм.
  • Рекомендуется применять подходящую дополнительную термоизоляцию (плиты из полистирола толщиной от 10 до 15мм) на боковую стенку конвектора с наружной стороны корпуса, со стороны теплообменника
  • Для правильной работы конвектора убедитесь, чтобы он был установлен в горизонтальном положений с допуском ±1мм
  • Горизонтальное положение отопительного прибора устанавливается при помощи болтов для вертикальной фиксаций.
  • Для того чтобы соединить теплообменник и распределительные трубы, используйте гибкие шланги, поставляемые в стандартной комплектацией с запорно-регулирующим клапаном и шаровым вентилем.
  • При проведении строительно-отделочных работ, монтажная доска должна быть накрыта сверху прибора в место решетки (предварительно сняв решетку), чтобы сохранять чистоту и геометрию посадочного места решетки
  • Во время заливки бетона вокруг всего конвектора рекомендуется его предварительно закрепить при помощи наружных крепежных ножек, которые поставляются в комплекте
  • Положите напольное покрытие ( панель, ковёр …)
  • Заполните место между напольным покрытием и прибором силиконовой мастикой.

Внимание !

Наступать на монтажную доску категорически запрещается !

Установка прибора во влажную среду

Такими, например, являются конвекторы типа КО и КВО,  с системой дренажа воды. При их установке убедитесь в том, чтобы трубка на дне канала была соединена с системой канализации. Конвекторы для влажной среды не снабжены регулирующими болтами и должны быть установлены вертикально посредством необходимых опор.

Главным образом, конвекторы регулируются по следующим двум принципам:

  • Регулируя температуру теплоносителя (конвекторы без вентилятора)
  • Регулируя скорость вращения вентилятора при помощи термостата помещения.

Установка термостата

  • Термостат устанавливается на высоте около 1,5 м от пола в таком месте, где наблюдается средняя комнатная температура.
  • Для обеспечения надлежащего регулирование комнатной температуры рекомендуется устанавливать термостат вдали от источников тепла, сквозняков или очень холодных мест.
  • Для обеспечения замера средней температуры в помещении термостат устанавливается на поверхности стен.

Системы проводки и измерение питающих кабелей

  • Двухжильный питающий кабель к конвекторам под напряжением 12V нужно измерять, учитывая перепад напряжения для токов до 16A
  • Для соединения индивидуального конвектора к одному трансформатору T100 используете кабель 2х2.5мм
  • Трансформаторы должны находиться в распаечной коробке или в распределительном щите как можно ближе к конвекторам во избежание перепада напряжения. Mаксимально допустимый перепад напряжения до 2 V, а расстояние до 30м.
  • Электрооборудование могут устанавливать только рабочие, прошедшие курс в соответствии с действующими нормами и соответственно имеющими квалификацию, соблюдая все инструкции проектной документации и данные инструкции по установке

Монтаж и обвязка батарей в полу

Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием

Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить

Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:

  • наклеить по периметру корпуса демпферную ленту;
  • не вынимать решетку до полного застывания раствора.

Решетка конвектора должна быть вровень полу.

Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора

Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем

В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.

Здесь мы проводили сравнение труб для отопления частного дома.

Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.

Ниша под конвектор встроенный в пол — устройство

Проще всего сделать нишу на первом этаже в земляном полу.

  • Ниша должна быть покрыта слоем гидроизоляции. Причем, гидроизоляция ниши, должна быть совмещена с гидроизоляцией основного пола.
  • Размер ниши должен подходить к размеру радиаторов. От стен ниши до краев радиатора должно быть расстояние не менее 100мм. Расстояние от края ниши до окна должно быть 50-250 мм.

  • Общая конструкция ниши под радиатор, хорошо виден на рисунке. Эта схема устройства ниши под радиатор на первом этаже дома.
  • Если нишу нужно сделать на втором и третьем этажах, нужно предусмотреть опускание балок перекрытии на нужную высоту.
  • Нишу можно оштукатурить, но предварительно нужно ее утеплить. Лучше использовать пенополистирол. Это жесткий утеплитель, который дополнительно усилит нишу. Утепление снизит тепловые потери на ненужный нагрев пола.
  • Само «корыто» ниши лучше сделать из оцинкованной стали. Она дополнительно послужит тепловым отражателем. Можно обложить нишу (вместо стали, керамической плиткой).
  • Края ниши нужно отделать уголком, для укладки декоративной решетки.

Водяной конвектор

Особенности

Центральным элементом данного типа конвектора является батарея отопления. В ней используется теплоноситель – горячая вода, которая нагревает саму батарею, а та отдает тепло в помещение.

Водяной конвектор состоит из двух элементов: трубы, где протекает теплоноситель (горячая вода) и теплообменника, который представляет собой специальные металлические пластины, расположенные на этой трубе. Все это накрывается корпусом с решеткой, которая позволяет воздуху свободно циркулировать и нагреваться. У обогревателей такого типа конвекция может быть естественной и принудительной. В последней подразумевается наличие вентилятора, который ускоряет конвекцию воздуха, и, как следствие, его нагрев.

Водяные конвекторы могут крепиться на стену, встраиваться в пол (закрываясь решеткой).

Такие приборы могут использоваться в качестве вспомогательного или основного источника тепла.

Установка

При подключении такого прибора отопления самое главное – правильно выбрать место расположения, чтобы происходил равномерный прогрев комнаты, а также его мощность. Также важен материал изготовления нагревательного элемента. Его секции могут быть медно-алюминиевыми, изготовленными из алюминия или биметаллических пластин (такой вариант наиболее популярен), или более бюджетный вариант – из стали.

Водяной конвектор, прежде всего, нужно закрепить на стене. Для этого необходимо просверлить отверстия и установить специальные крепления, на которых и будет держаться устройство. После его закрепления, прибор нужно подключить к отопительной системе. Осуществляется это при помощи стальных или пластиковых труб, которые соединяют обогреватель и отопительную систему через патрубки.

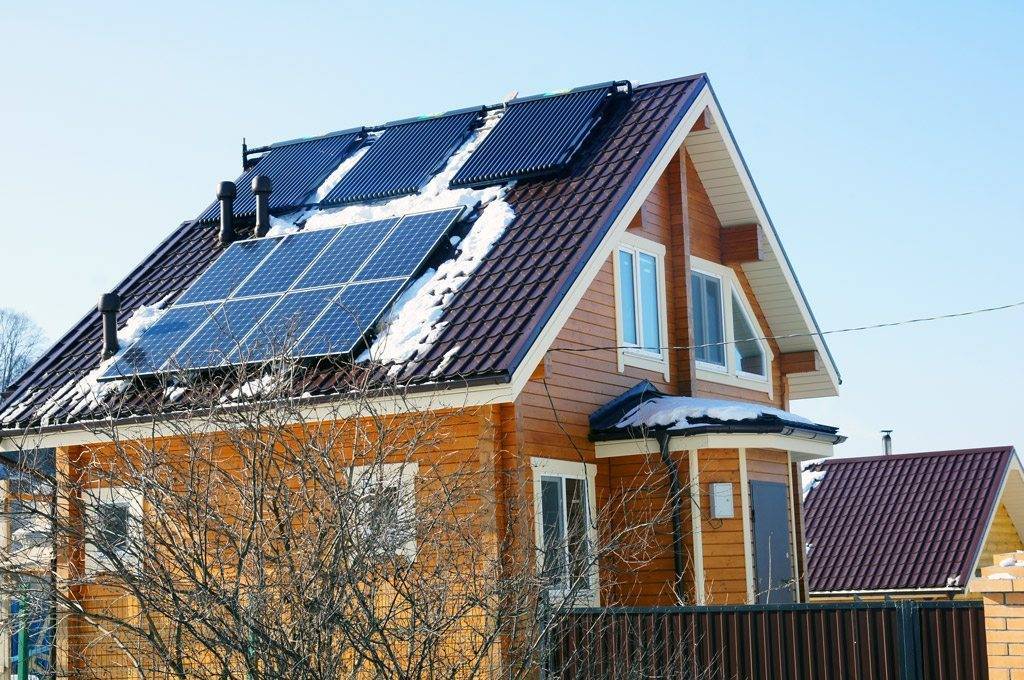

Вакуумные коллекторы

Вакуумные коллекторы отопления

Конструкция отдельных деталей вакуумного коллектора напоминает схему работы термоса. Солнечное тепло непринужденно попадает через прозрачную поверхность колбы в медный стержень, который находится внутри. Между слоями трубки создается вакуум. Данная структура способствует удержанию до 96% накопившегося тепла.

Преимущества вакуумных установок:

  • высокая температура нагрева;
  • стабильная и надежная конструкция;
  • простота монтажа;
  • хорошие рабочие характеристики летом и зимой;
  • незначительные теплопотери.

Минусы:

  • высокая стоимость;
  • установка выполняется под конкретным углом наклона коллектора;
  • после выпавшего снега необходимо очищать систему.

В некоторых странах солнечные коллекторы – основная часть коммуникаций каждого дома. Это касается южных стран и охарактеризовано мягким, солнечным климатом.

Что такое экономайзер и для чего он нужен

Конвекторный дымоход — изготавливаемый из высоколегированной жаропрочной стали теплообменник, устанавливаемый непосредственно на трубу отопительного котла или банной печи и используемый для повышения скорости обогрева основного пространства и эффективной подачи теплого воздуха в соседние помещения.

Использование экономайзера предпочтительно в случае регулярной эксплуатации очага в роли основного отопительного прибора. В таком случае устройство сможет взять на себя функцию радиаторного отопления, значительно повысив КПД всей отопительной системы. Максимальной эффективности при эксплуатации дымохода-конвектора можно добиться при его инсталляции на трубу твердотопливного котла.

Дымоходы конвекторного типа эффективны при организации отопления в банных помещениях. В таких случаях используются модели с возможностью перекрытия конвекционных каналов с целью направления всей вырабатываемой очагом энергии на быстрый прогрев парилки.

Конвекторное отопление, его особенности и принцип работы

Принцип работы конвекторного отопления основан на свойствах воздушных масс. Нагретый воздух легче холодного, поэтому всегда поднимается вверх. После остывания воздушные массы опускаются в нижнюю часть помещения, снова нагреваются при прохождении конвектора.

Главное достоинство конвекторного обогрева в быстром прогреве помещения и поддержании нужной температуры на протяжении всего времени работы прибора. Конвекторы подходят для отопления помещений жилого и хозяйственного назначения.

Принцип работы конвекторного отопления следующий:

  1. Внутри отопительного прибора находятся нагревательные элементы со значительной площадью поверхности. Они нагреваются при использовании тех или иных энергоресурсов.
  2. При соприкосновении воздуха с площадью нагревателя он подогревается и становится легче.
  3. Нагретый воздух выходит через конвекционные отверстия в верхней части радиатора и поднимается вверх.
  4. После остывания воздушные массы опускаются в нижнюю часть комнаты, снова поступают в отопительный прибор через прорези в его нижней части. Такая циркуляция продолжается, пока прибор работает.

Установка напольной системы обогрева

Для помещений с большими поверхностями остеклений (балконные окна, фасадное остекление или с выход на террасу, лоджию и т.д.) в настоящее время напольный конвектор – лучшее решение.

Напольные (внутрипольные) обогреватели монтируют в зависимости от применяемого короба или с занижением (при стыковом монтаже) или в уровень пола. Боковины, применяемых при монтаже коробов, не должны быть видны. При стандартном исполнении используют алюминиевые рамы с F и U-образными профилями и декоративными рамками серебристого цвета. Для правильного монтажа напольных конвекторов учитывают следующие рекомендации:

  • теплообменник должен находится на большем расстоянии, чем вентилятор;
  • соединения водопровода с теплообменником производятся гибкими шлангами или рукавами в металлической оплетке;
  • к системе отопления надо присоединять теплообменную систему на резьбовом соединении и применять термостатический вентиль;
  • теплоноситель подается в отопительную трубу (регистр) по отдельной питательной линии, находящейся как можно дальше от вентилятора;
  • конвектор считается правильно смонтированным, если он расположен строго горизонтально, верхние края короба не испорчены и декоративная рамка находится на уровне пола (допуск 1,5-2 мм).

Вентилятор крепят к корпусу обогревателя с помощью магнитов или липучки (при стальном корпусе воздуходувки). Для выравнивания короба относительно пола используют болты. Такие же фиксаторы анкерного типа применяют для закрепления конвектора перед заливкой пола бетоном. Для устранения деформации корпуса короба надо установить распорки и воздействовать на обогреватель вертикальной нагрузкой. На заключительном этапе надо установить сифон и отводную трубу для конденсата.

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

Схема установки конвекторов, указание габаритов ниши под оборудование

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками

Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования

Видео ­– Установка конвектора

Самодельная ниша под конвектор встроенный в пол чаще делается в частных домах, при их строительстве. Самодельная ниша позволяет не покупать готовые отопительные каналы, а собрать встроенную в пол систему отопления из стандартных радиаторов.

Конструктивные особенности

Внешне агрегат представляет собой прямоугольный сплошной корпус из,прикрытый решеткой. Напольный вариант похож на маленькую скамеечку, настенный – панель небольшой толщины, а встроенные можно заметить благодаря только решетке.

Классический кожух изготавливается из нержавеющей стали. Но, учитывая особенности дизайна помещения и пожелания клиентов, корпус может быть выполненным из дерева, мраморной крошки или МДФ-панелей.

Аскетичные снаружи, внутри конвектора водяного отопления устроены сложнее. Их «сердцем» считается теплообменник, который представляет собой медную ровную или трубу в виде змеевика. На нее перпендикулярно методом тугой посадки крепятся ламели.

Место их соединения с трубой должно исключать малейшие зазоры, которые снижают теплоотдачу. Для изготовления пластин чаще всего используется медь, могут встречаться варианты из стали и алюминия, главное, чтобы теплопроводность была на высоте.

Подсоединение к стояку или центральному трубопроводу осуществляется через специальные вводы с резьбой внутри, которые находятся с торца прибора или сбоку. На современные отопительные водяные конвекторы устанавливаются краны-клапаны или ручные/автоматические клапаны для спуска лишнего воздуха, ухудшающего теплоотдачу.

Если в комплект входит электронный термостат/терморегулятор, он будет контролировать рабочий ритм прибора. Процесс нагревания периодически прекращается при достижении заданной температуры и начинается снова при остывании воздуха.

Для усиления циркуляции воздуха используется вентилятор, который либо уже встроен, либо его придется докупать.Это полезное дополнение (1–2 штуки) встречается только у .

Как конвекция помогает согреваться

В отличие от привычных батарей, которые согревают воздух, излучая тепло со своих поверхностей, конвекторы водяного отопления действуют по-другому. Они перемешивают воздушные массы, замещая теплый воздух холодным и создавая приятную атмосферу. При этом не ощущается сухости и специфического неприятного запаха сгоревшей пыли.

В теплообменник поступает горячая вода из системы отопления и нагревает пластины. Учитывая теплопроводность используемого материала, о чем говорилось выше, детали нагреваются очень быстро. Через отверстия в решетке теплые массы беспрепятственно поднимаются, вытесняемые холодными.

Встроенный вентилятор стимулирует этот процесс, и через считанные минуты уже можно ощутить результат. При этом КПД повышается до 95%, что делает уместным использование водяных конвекторов в просторных помещениях с большими оконными и дверными проемами.

В соответствии с требованиями ГОСТа 20849-94 водяные отопительные конвекторы должны обладать первейшим неотъемлемым свойством – герметичностью и прочностью, которую проверяют пробным давлением воды 1,5 МПа. Нагревательные элементы и кожух должны быть покрыты антикоррозийным теплостойким составом.

Кроме всего прочего, водяной конвектор отопления, относительно недорог, учитывая его растущую популярность. Монтаж специалистами настенной, напольной или плинтусной конструкции обойдется вам почти вдвое дешевле, чем внутрипольной. Такая цена обоснована сложностью предварительных работ по устройству ниши в фальшполу.

Краткая характеристика типовых конвекторов

Важное значение для водяных обогревателей имеют их технические характеристики, именно на их основании выполняется подбор конкретной модели отопителя. Характеристики большинства типовых конвекторов находятся в таких пределах:. Характеристики большинства типовых конвекторов находятся в таких пределах:

Характеристики большинства типовых конвекторов находятся в таких пределах:

  • максимально допустимое давление во время работы составляет 16 бар;
  • опрессовочное – 25 атм;
  • температура воды может достигать 130 °C;
  • максимальный нагрев корпуса – 60 °C;
  • теплообменник может быть 4 или 6-рядный;
  • объем воды в теплообменнике составляет 0,7–0,9 л;
  • пропускная способность за час от 90 до 170 л;
  • мощность от 100 до 200 кВт;
  • вес колеблется от 14 до 21 кг.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
