Установка напольного газового котла своими руками: технические нормы и алгоритм работ

Нормы установки газовых навесных котлов

Базовые нормы размещения газовых котлов определены требованиями СНиП. При этом запрещено устанавливать котлы в жилых комнатах, ванной, в полуподвальном помещении и на чердаке. Для агрегатов тепловой мощностью более 36 кВт потребуется размещение отдельной топочной.

Основные требования по установке напольного газового котла в деревянном доме до 60 кВт в доме из бруса:

• наименьший объем топочной – 15 м2. На каждый кВт мощности сверх указанной мощности дополнительно прибавляется 1 м2.
• топочная должна иметь приточно-вытяжную вентиляцию с 3-х кратным воздухообменом в час;
• топочная должна иметь искусственное и дневное освещение. На 1 м2 площади должно располагаться не менее 0.03 м2 оконных проемов.

Высота

При выполнении планировки строения, необходимо учитывать будущее размещение топочной, чтобы она соответствовала минимальным требованиям, в отношении расстояния до потолка, стен, окон и двери.

Газовый котел в деревянном доме устанавливается с учетом таких показателей:

• Основание размещают у глухой стены.
• Для обеспечения необходимого объема воздуха, агрегат размещают фронтальной стеной напротив двери, с минимальным расстоянием 3 м.
• Наименьший промежуток до потолка – 0.8 м.
• Потолки покрывают огнестойким материалом.
• Деревянный пол закрывается теплоизоляционным материалом.

Нормы пожарной безопасности при установке

Установка газового котла в деревянном доме должна учитывать требования Правил пожарной безопасности, которые распространяются на помещение топочной, установку агрегатов, газовое оборудование и дымоотводящую систему.

В таком случае, стенки и основание пола предохраняют огнестойкими базальтовыми теплоизоляторами. При размещении дымовых каналов сквозь плиты перекрытия и крышу, применяют специализированную противопожарную разделку.

Полипропиленовые трубы в системах отопления

Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.

Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением.

В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:

• Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
• Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
• Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.

Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.

Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше

Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.

Этап первый: монтаж котла

Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору

Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу. Выбирая местоположение агрегата, учитывают не только удобство в обслуживании

Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом

Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.

Два основных правила, которые нужно соблюдать:

1. Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
2. Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.

Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.

Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.

Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.

Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.

Особенности монтажа напольного газового котла

Газовый котел вне зависимости от того, напольная или настенная модель, устанавливать следует согласно нормам и правилам:

• монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
• высота потолков – от 2,5 метра;
• объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 – 60 кВт и 15 м³ при 61 – 200 кВт;
• обязательно наличие открывающегося окна;
• ширина двери в котельной не может быть менее 80 сантиметров;
• отделка топочной должна производиться с использованием негорючих материалов;
• недопустимо наличие в помещении фальшпола или фальшпотолка;
• обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

К другим требованиям относится:

• соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества. Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
• прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: “Правила установки газового котла отопления – инструкция по установке и подключению”). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
• в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь. В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Монтаж даже самой простой модели не разрешается в следующих случаях:

• если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
• когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

Установка газового котла в частном доме – требования, правила монтажа и использования

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

…

• агрегаты с открытой камерой сгорания (атмосферные);
• устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВт	Минимальный объем котельной, м³
менее 30	7,5
30-60	13,5
60-200	15

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

1. Высота потолка – 2-2,5 м.
2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
5. Наличие приточно-вытяжной вентиляции.
6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

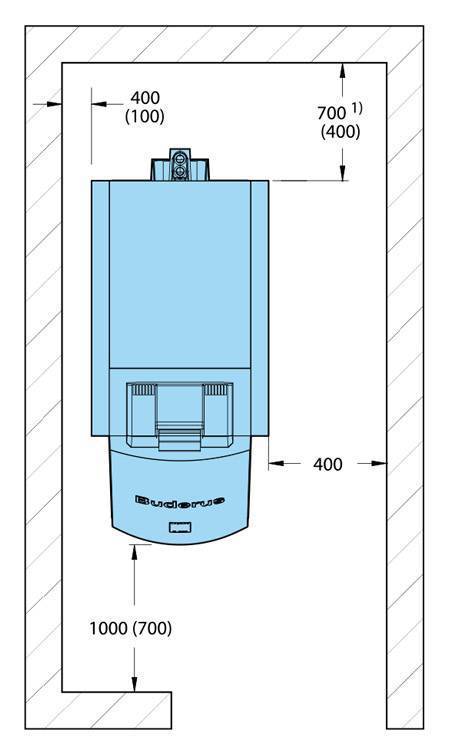

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

…

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

1. Высота потолка более 2 м.
2. Объем — не менее 7,5 м³.
3. Имеет естественную вентиляцию.
4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
5. Стены выполнены из огнестойких материалов (кирпича, плит).

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Крепление дымохода настенного котла

Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).

В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.

Правила проведения работ:

• Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
• Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.

При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.

Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором

Требования к газовой котельной

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования.распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах наи нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным

При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Правила установки газовых котлов в частном доме

Перед установкой газового котла нужно продумать его местоположение, особенности подключения к системе отопления, а также получить разрешение газовой службы. Так как указанный агрегат является источником опасности, монтировать его нужно с соблюдением требований государственного стандарта.

Расположение котла

Напольное оборудование принято располагать в котельной с вентиляцией По нормативам площадь помещения, в котором будет установлено устройство, должна быть не меньше 4 кв.м. Высота потолков при этом составляет 2,5 м и больше. Минимальная ширина двери в помещении – 80 см.

В комнате обязательно должен быть оконный проем. На 10 кв.м. площади требуется 0,3 кв.м. окна.

Многие модели отопительных агрегатов на газе должны получать естественный приток кислорода, поэтому в комнате обеспечивается хорошая вентиляция. От котла до ближайших стен должно быть расстояние минимум в 10 см. Они должны быть защищены огнеупорным материалом.

Помещения, в который монтаж газового отопительного оборудования запрещен:

• основания не защищены огнеупорными материалами;
• коридор, ванная комната;
• помещения без окон и форточек;
• подвалы многоэтажных сооружений.

Запрещено монтировать отопительное оборудование на балконах.

Схема установки

Вначале составляется план, где будет расположен котел и радиаторы Для монтажа газового отопления требуется предварительная подготовка проекта, а также выбор схемы установки и обвязки котла. В системе присутствуют такие элементы: сам отопительный агрегат, трубы и радиаторы, циркуляционный насос, фильтры на входящих трубах. Обязательным является блок безопасности.

Краны DN15 устанавливаются на штуцеры для газа. Изделия большего диаметра монтируются на патрубки с теплоносителем. Фильтры на входе из водопровода устанавливаются в горизонтальном положении. Расширительный бак, если он не входит в конструкцию котла, монтируется при помощи дополнительной арматуры и крепится к обратному трубопроводу. Патрубок слива располагается в самой нижней точке системы отопления.

Требования к установке газовых агрегатов

Для атмосферного котла необходимо обустроить полноценный дымоход В помещении, в котором будут устанавливать газовый котел, должна быть хорошая вентиляция. На каждый 1 кВт мощности устройства выделяется 8 кв.см. ширины воздуховодного отверстия. Она должна монтироваться в верхней части комнаты. Кроме того, нужно соблюдать такие требования:

1. Все трубы, по которым будет проходить топливо, изготавливаются только из металла.
2. Диаметр дымохода зависит от мощности устройства. Минимальный параметр – 10 см. Часть конструкции, которая находится над крышей здания, возвышается минимум на полметра.
3. Для предупреждения негативных последствий в случае утечки газа в помещении устанавливается анализатор и клапан для прекращения подачи топлива. Также обязательно монтируется счетчик для контроля расхода газа.
4. Если частный дом имеет всего 1 этаж, устанавливать оборудование разрешается в подвале. В многоквартирных и многоэтажных сооружениях такой монтаж строго запрещен.
5. Аппарат должен быть заземлен, система электропитания котла тщательно изолируется.

Если аппарат устанавливается на деревянное основание, под него укладывается огнеупорная пластина: металлическая, асбестовая или базальтовый картон. Расположение настенного котла тоже строго определено санитарными правилами и техническими нормами: расстояние до потолка — 45 см, до пола — 30 см, по бокам — 20 см. До противоположной перегородки минимальный отступ равняется 1 м. Если устройство монтируется в деревянном помещении, между ним и задней стеной прокладывается огнеупорный материал, толщина которого составляет 3 см.

Выводы и полезное видео по теме

В ролике подробно рассматриваются нормативные требования к установке газовых котлов настенного типа:

Видео рассказывает о схеме подключения настенного котла:

Ролик демонстрирует процесс установки настенного котла:

Установка газового нагревательного агрегата – ответственная и достаточно сложная операция, от качества выполнения которой зависит безопасность всех, кто проживает в доме. Поэтому представители газовых служб настойчиво не рекомендуют заниматься ею самостоятельно.

Да и производители отопительных приборов на этом настаивают. Поэтому даже опытным домашним мастерам лучше обратиться за помощью к профессионалам, что гарантирует длительную, а главное безопасную эксплуатацию устройства.
