Установка настенного газового котла: монтаж своими руками с соблюдением норм

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт — 7.5 м3;
• от 30.0 до 60.0 кВт — 13.5 м3;
• свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

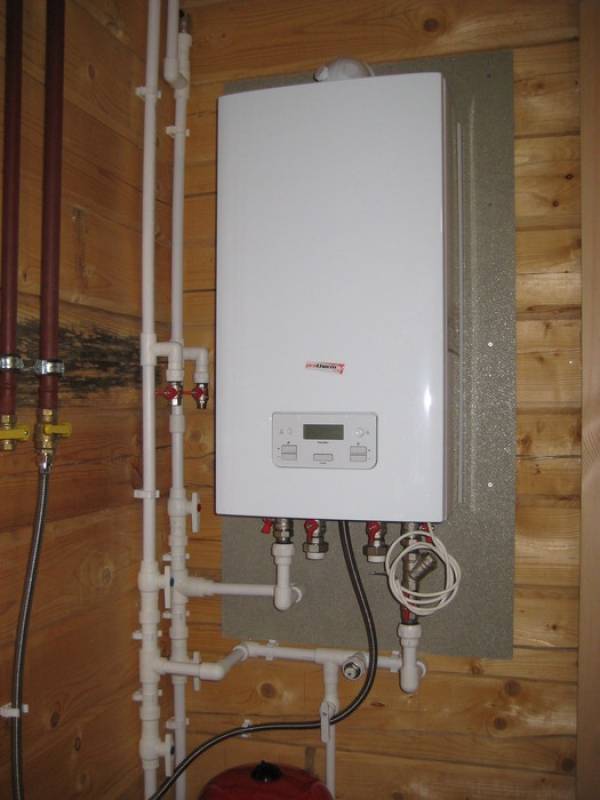

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Любой отопительный котел подключается как минимум к четырем линиям:

1) Электропитание. Требуется для системы управления и автоматики безопасности, расположенной внутри котла, например: контроль поджига. 2) Линия подачи топлива. Для газовых котлов – это подключения к магистрали низкого давления или к трубам газгольдера (хранилища сжиженного газа) 3) Линии системы отопления. Если котел одноконтурный, то это всего два патрубка: прямая и обратная магистраль (выход и вход в теплообменник). Если отопитель двухконтурный, то добавляется еще два патрубка: вход холодной и выход подогретой воды. 4) Линия выброса продуктов сгорания. Котел должно также подключить к дымоходу, обеспечивающего беспрепятственное дымоотведение, а в случае установки котла в закрытой камерой сгорания еще и подвод к отопительному агрегату воздуха на горение.

Каждое из этих подключений должно быть выполнено с соблюдением норм и правил, регламентирующих каждый тип подключения. Электрическая часть должна удовлетворять требованиям ПУЭ. Водяная же и топливная линии регулируются соответствующими СНиПами, где указывается все от типа применяемого соединения до выбора уплотнительных материалов

Эти подключения должны обеспечивать абсолютную герметичность и способность сохранять её в условиях повышенного давления, что особенно важно для трубопроводов теплоносителя

Важные правила эксплуатации

В плане эксплуатации более безопасными считаются газовые котлы с закрытой камерой сгорания. Их топка не сообщается с воздухом помещения. Однако мощность таких котлов значительно уступает мощности котлов с открытой камерой сгорания. Поэтому в частных домовладениях часто устанавливается второй тип котлов.

Выбор будущего теплоносителя зависит от целей и условий эксплуатации системы. Если предполагается частое выключение котла, то есть смысл задуматься об использовании антифриза

Эксплуатация таких котлов требует соблюдения техники безопасности. Так, для обустройства мощного напольного котла принято использовать отдельное помещение с определенными размерами. Котел монтируется на некотором расстоянии от стен. Близлежащие стены должны быть защищены огнеупорным материалом во избежание воспламенения.

В котельной необходимо провести систему вентиляции. Также должен быть источник естественного освещения. Ширина входной двери должна быть не менее 80 сантиметров.  Дымоход прокладывается в соответствии с инструкцией к котлу и из теплостойкого материала. Дымоход должен возвышаться над коньком крыши не менее, чем на полметра.

Одной из мер безопасности является установление датчиков угарного газа. Сигнализатор загазованности своевременно определит утечку летучего токсина и предупредит об этом пользователей. Также его можно настроить таким образом, чтобы автоматически включалась вентиляция и выключалась подача газа. Современная автоматика позволяет внедрять разнообразные умные системы.

Если датчик температуры, давления или загазованности вышел из строя, то нужно незамедлительно выключить котел и вызвать мастера из сервисной службы. Использование котла без этих устройств чревато серьезными негативными последствиями.

Требования СНиП гласят, что подключать газовый котел к магистрали нужно посредством медной трубы или же сильфонного шланга. При этом обязательно должен быть установлен кран

При обнаружении признаков утечки газа нужно сразу же перекрыть газовый кран и открыть окна для проветривания помещения. Нельзя включать свет и пытаться осветить помещение, зажигая спички или зажигалку.

Газовый котел необходимо обслуживать с периодичностью, оговоренной производителем. Данные о необходимых процедурах указываются в инструкции к устройству. Например, нужно чистить дымоход, удалять накипь из теплообменника или очищать гарь с горелки. Тогда котел прослужит долгий срок, а риск возникновения серьезных неисправностей значительно снизится.

При использовании газового устройства не стоит включать его на максимальную мощность в течение длительного времени. Это может привести к выделению пара, что является недопустимым.

Иногда котел начинает издавать необычные шумы и вибрации. Это может быть связано с работой вентилятора. Предупреждаем, что все действия, для проведения которых предстоит разбирать кожух котла, автоматически лишают владельца права на гарантийный ремонт или замену.

Однако собственнику агрегата нужно контролировать работу механизмов и систем, обеспечивающих защиту котла от возгорания. Надо поддерживать температуру в контурах на отметке 50 градусов, что значительно снижает вероятность образования минерального осадка на внутренних поверхностях труб и приборов.

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема

Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

1. Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
2. Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
3. Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

Установка газового котла в помещении

И еще несколько требований:

• Высота потолков в котельной не должна быть меньше 2 м.
• Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
• Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
• Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку

Площадь проема не должна быть меньше 0,02 м².
Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

• поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
• допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
• каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
• материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
• конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
• высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Возможна ли самостоятельная установка?

Своими руками можно провести монтаж настенного газового котла самых простых модификаций. Таких например, как одноконтурные приборы с камерой сгорания открытого типа.

Для их установки потребуется подключить отопительную систему, подвести газ и организовать дымоотвод. Впрочем, некоторые производители котлов в технической документации к своей продукции указывают, что установка должна проводиться только специалистами.

Установка и подключение газового котла – ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют, чтобы ее выполняли профессионалы

В этом случае самостоятельный монтаж даже самых простых моделей запрещен. Таким образом, если планируется, что оборудование будет устанавливаться самостоятельно, перед его покупкой следует убедиться, что производитель это разрешает.

Проверку правильности произведенного монтажа и подключение устройства к газовой магистрали должен проводить только специалист со специальным допуском.

Помимо этого представитель газовой службы должен выдать и разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленного и запущенного прибора ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно провести только подключение устройства к системе отопления и к водопроводу. Причем желательно делать это лишь при наличии определенного опыта.

Настенные газовые котлы устанавливаются в автономные контуры отопления принудительного типа с естественной циркуляцией теплоносителя

Обвязка настенных моделей

Из нижней части газового двухконтурного котла выходит 5 штуцеров с наружной резьбой, предназначенных для присоединения следующих магистралей (слева направо):

Расположение патрубков на всех подвесных агрегатах одинаково. Если вам интересно знать причину установки штуцеров именно в таком порядке, предлагаем просмотреть видео о принципе действия двухконтурного настенного теплогенератора:

Чтобы своими руками подключить газовый агрегат к магистралям теплоснабжения и электросети частного дома, приготовьте следующий комплект изделий и материалов:

• краны шаровые с американками размером ½» – 3 шт.;
• то же, диаметром ¾” – 4 шт.;
• сетчатый фильтр для воды и теплоносителя (он же – грязевик) – 2 шт.;
• фильтр газа;
• бак расширительный;
• трубопроводные фитинги – тройники и колена;
• кабель электрический трехжильный марки ВВГ сечением 2.5 мм²;
• выключатель автоматический двухполюсный номиналом 20 ампер.

Данный перечень рекомендован для настенных котлов беднейшей комплектации, оборудованных открытой камерой сгорания. Изделия средней и высшей ценовой категории, представляющие собой мини-котельные, оснащены собственным газовым фильтром и расширительным бачком.

Рекомендуется сопоставить размеры штатной емкости теплогенератора с количеством теплоносителя в системе отопления, руководствуясь . В ситуации, когда трубопроводная сеть слишком велика и объем бака недостаточен, нужно ставить дополнительный мембранный резервуар.

Схема подключения к системе отопления

В действительности обвязка двухконтурного отопителя не представляет проблемы, есть лишь парочка нюансов, которые мы рассмотрим далее. Нужно понимать одну вещь: газовый котел – надежное в работе изделие, за весь период эксплуатации его вряд ли потребуется снимать и отключать для ремонта. Подобные ситуации случаются 1-2 раза в течение срока службы.

Выше представлена стандартная схема подключения двухконтурного котла настенного типа, встречающаяся в каждом техническом паспорте на изделие. Мы ее расширили, изобразив разводку и возможных потребителей. Ориентируясь по схеме, выполняйте обвязку с учетом рекомендаций:

1. Краны диаметром ½» (DN15) ставьте на штуцеры для газа, холодной и горячей воды.
2. Вентили размером ¾” (DN20) монтируйте на патрубки с теплоносителем. Третий кран предназначен для опорожнения / подпитки системы.
3. Арматура прикручивается американками вниз.
4. Грязевики на входе из водопровода и тепловой сети устанавливайте в горизонтальном положении «носиком» вниз, так их удобнее прочищать.
5. Внешний расширительный бак присоединяйте к обратному трубопроводу с использованием дополнительной арматуры для отсечения и опорожнения емкости, как проиллюстрировано на схеме.
6. Патрубок слива / подпитки с краном ставьте в самой нижней точке системы.

Домовладельцам, заливающим в систему незамерзающий теплоноситель и желающим перестраховаться, рекомендуется альтернативная схема обвязки двухконтурного отопителя. Благодаря паре кранов, установленных на подаче и обратке, можно демонтировать котел и обслуживать систему без слива антифриза.

Схема актуальна для двух- либо трехэтажных с водяными теплыми полами и радиаторной сетью, где не обойтись без дополнительного расширительного бака. Подробнее суть вопроса раскроет наш эксперт Владимир Сухоруков в обучающем видео:

Присоединение к домовой электросети

Требования к подключению электричества довольно просты – нужна защита линии в виде автоматического выключателя и заземление. Если в помещении топочной нет мощного оборудования, например, электрокотла, то вести отдельный кабель до распределительного щита не обязательно. Вкратце требования звучат так:

1. Выключатель расположите в безопасном месте, куда не попадет вода либо теплоноситель в случае прорыва.
2. Наличие провода, подсоединенного к контуру заземления, обязательно. Если шнур в комплекте котла не имеет третьей жилы, подключайте проводник к стальному корпусу теплогенератора.
3. Не допускается использовать металлические трубы отопления и водопровода в качестве заземлителей.
4. Кабель прокладывайте в защитном гофрированном рукаве.

В районах с нестабильным сетевым напряжением запитку агрегата лучше организовать через стабилизатор, защищающий электронику от выгорания. Частые перерывы в электроснабжении – повод приобрести и поставить блок бесперебойного питания, иначе при отключении вы рискуете остаться без тепла.

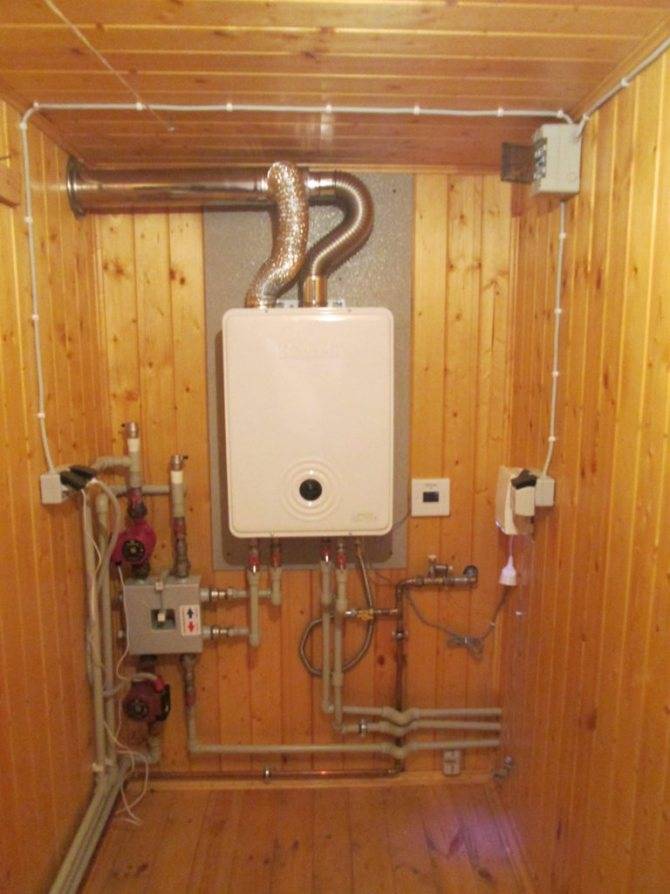

Обустройство домашней котельной

Установка многофункционального газового оборудования в двухэтажном деревянном здании выполняется только в специально оборудованном помещении − топочной

Нарушать правила нельзя, так как работающие на газу агрегаты относятся к категории потенциально опасных приборов, из-за чего эксплуатировать их нужно с максимальной осторожностью. Котельная должна соответствовать следующим требованиям:

1. Минимальная допустимая высота потолка 2,5 м.
2. Наличие естественного освещения.
3. Минимальная ширина дверного проема 85 см.
4. Установка газоанализатора, который связывается с автоматическим клапаном, чтобы в случае утечки топлива немедленно прекратить подачу газа.
5. Степень устойчивости к открытому огню должна составлять минимум 0,75 часа.
6. Оборудование вентиляции.
7. Беспрепятственный доступ к отопительному и вспомогательному оборудованию.

При установке котла с закрытой камерой площадь топочной комнаты не имеет значения, а требования к вентиляции менее строгие, так как для работы котел забирает воздух с улицы.
