Установка раковины в ванной: инструкции по монтажу современных моделей

Расчеты и размеры для монтажной схемы

Прежде чем приступать к монтажу, нужно определиться с проектом. Для начала ознакомьтесь с рекомендациями касательно установки умывальника с пьедесталом в ванной комнате, а затем приступайте к построению плана и подсчетам материалов.

Замаскированные коммуникации не будут бросаться в глаза. Чтобы все получилось, размещайте все детали в соответствии со схемой монтажа

Прежде всего – размер самого умывальника. Лучше не покупать для дома чаши шириной меньше 50 см. Ими будет неудобно пользоваться. Традиционный размер – 55-65 см. Высота раковины должна подбираться в зависимости от роста потенциальных пользователей.

Существуют стандарты, которые предполагают установку раковины на высоте 80-82 см от пола. Этот размер является оптимальным для большинства взрослых людей с ростом 160-180 см. Если вы планируете покупать поворотный смеситель с изливом для раковины и ванны, тогда можно немного отойти от стандартов и установить его на высоте 85 см.

На чертеже видны все размеры: между креплениями, между выводами холодной и горячей воды, расположение слива и его диаметр

Ничего не может помешать вам установить умывальник-тюльпан выше, если вам так будет удобнее. Высота пьедестала обычно составляет около 65 см, поэтому смонтировать чашу ниже у вас не получится. А вот сделать под тюльпаном возвышение-подиум не составит труда.

Еще один важный параметр, которым часто пренебрегают ввиду ограниченной площади в ванной комнате, — пространство перед умывальником. Перед раковиной должно быть не меньше 70 см свободного места, иначе пользоваться им будет неудобно. Плохая идея – установить чашу рукомойника в узкой нише в стене или между другими предметами интерьера.

Каждый сантехнический прибор имеет свою монтажную схему, предусмотренную производителем. На ней указаны основные данные для установки:

• с какой стороны подводится вода;
• высота креплений и основных конструктивных элементов;
• расположение относительно стены;
• наличие перелива и отверстия для смесителя;
• габариты самого прибора.

Рекомендуется ознакомиться с монтажной схемой вашего умывальника с пьедесталом еще до начала установки, а если речь идет о прокладке водопровода и канализации с нуля, то делать это нужно уже с учетом особенностей выбранной модели сантехники.

Виды креплений и систем монтажа раковины

Существует не так много разновидностей систем инсталляции раковины, но все они требуют индивидуального подхода. Вкратце перечислим популярные виды раковин и методы их закрепления.

Раковина-тюльпан опирается центром на ножку и при этом крепится к стене задним бортом. Смеситель может устанавливаться как в корпус раковины, так и крепиться к стене, всё зависит от наличия отверстия для его врезки. Внутри полой ножки достаточно места для размещения коммуникаций без особых ухищрений.

Классическая раковина-кувшинка не имеет опорной ножки, её крепление выполняется на двух кронштейнах специальной формы. Помимо отсутствия ножки раковина почти ничем не отличается от «тюльпана», но благодаря такой конструкции может быть установлена, к примеру, над стиральной машиной.

Так называемый мойдодыр — это название объединяет множество разновидностей раковин, которые выполнены в виде небольшого шкафа с чашей в верхней части. Вместо самого шкафа может устанавливаться металлический каркас. Преимущество таких раковин в том, что они могут быть в кратчайшие сроки демонтированы и перемещены в сборе, плюс под чашей имеется обустроенное место для хранения бытовой химии.

Раковина на столешнице — один из наиболее современных вариантов сантехники. Как такового крепления чаша не имеет, преимущество заключается в более благородном и необычном внешнем виде, также присутствуют дополнительные функциональные поверхности.

Установка навесной раковины

Технология закрепления консольного (навесного) умывальника значительно отличается от схемы монтажа врезных моделей.

До того, как начинать устанавливать раковину, надо решить вопрос с кронштейнами, которые выпускаются в трёх вариантах:

• Г-образные,
• рамки прямоугольные, квадратные, дугообразные литые и/или сварные,
• специализированные.

В качестве материала чаще всего выступает хромированная сталь. Цена специализированных креплений в разы выше стандартных аналогов.

После демонтажа старого оборудования и разметки поверхности стены приступает к сверлению основных отверстий.

У каждого типа умывальника и смесителя расположение подводки коммуникаций, горячая и холодная вода, канализационный слив делается в первую очередь. Позиция определяется с учётом размеров раковины.

1. Резьбовая часть запорного крана закрывается фум-лентой. Это необходимо для повышения изоляционных свойств и прочности соединений. Фум-лента в случае необходимости заменяется технической паклей с небольшим количеством силиконового герметика или масляной краски для гидроизоляции.
2. Разводка сантехники осуществляется после приобретения сантехнического комплекта.
3. В отмеченных местах высверливаем отверстия под диаметр и глубину дюбеля. Вставляем подготовленные дюбеля в отверстие.
4. В дюбеля вкручиваем кронштейны. При этом следим за перпендикулярностью оси кронштейна по отношению к полу.

Навешиваем раковину и проверяем герметичность стыков. Расстояние между стеной и краем умывальника покрываем слоем силикона или масляной краски.

Способы монтажа умывальников

Наиболее ответственной монтажной операцией, конечно, является закрепление чаши умывальника, результатом которой станет дальнейшее удобство пользования и эстетическое восприятие изделия. В зависимости от выбранной модели могут использоваться кронштейны для раковины, анкерные несущие элементы или опорные мебельные основания.

Поддерживающие кронштейны наибольшее распространение имели в недалеком прошлом. Они обеспечивали практически единственный способ крепления рукомойников как на кухне, так и в ванной. Сегодня на кронштейнах ставят либо изделия классического типа, либо, напротив, особые элитные модели.

В настоящее время при помощи кронштейнов крепятся либо старые модели (2) раковин, либо ультрасовременные (1).

В то же время большая часть ходовой продукции крепится к опорным поверхностям (стенам) анкерными элементами либо инсталлируется в мебельные модули. Анкеровка, с одной стороны, заметно упрощает процесс, однако, с другой, требует определенных навыков от мастера, осуществляющего сборку, а также накладывает ограничения на круг мест установки (например, на гипсокартонную панель тяжелую чашу повесить не получится).

Раковина «тюльпан» обязательно крепится к стене.

При этом учитывается, что распространенная раковина тюльпан также фиксируется к стене, а не располагается, как думают некоторые, на декоративном пьедестале.

Выбирая для опоры чаши рукомойника тумбу или столешницу, получают достаточно практичную компоновку, которая позволяет эффективно использовать пространство для хранения аксессуаров как под сантехникой, так и сверху, вокруг неё. Подобное размещение нередко помогает решить вопрос — как установить раковину над стиральной машиной.

Следует учитывать, что обеспечивая пользователю определенны удобства, любой мебельный модуль потребует выделения под себя дополнительного места в санузле.

Высота установки

Из всех эргономических параметров пространственного ориентирования умывальника, высота положения его верхнего края является наиболее важной. Конечно, справа и слева должно быть достаточно места, чтобы во время гигиенических процедур не цеплять локтями, например, стену или полотенцесушитель, однако, именно правильная высота установки раковины в ванной, будет гарантировать всем домочадцам долгие годы комфортного пользования

Рекомендованная высота установки раковины, мм.

Где же лучше расположить края сантехнического прибора? Ответ один — размещая чашу для гигиенических процедур, ориентируйтесь, прежде всего, на свои физические данные.

Монтаж раковины кувшинки

Навесные модели «Кувшинка» устанавливаются поверх стиральной машины. Монтаж выполняют так:

1. Размечают места расположения бытовой техники и рукомойника. Размещают машину, не подключая ее. Между корпусом прибора и мойкой оставляют расстояние 2-3 см. Придерживая раковину, наносят разметку под кронштейны.
2. По сделанным заранее отметкам сверлят отверстие. Если старое оборудование имело крепежи, новое можно устанавливать на них.
3. Сифон начинают монтировать после изучения инструкции. Каждое резьбовое соединение снабжают уплотнителем. После чего сантехническую арматуру устанавливают под чашу. Поверх раструба ставят резиновую прокладку, закрепляют декоративную решетку. К специальному отводу сифона подсоединяют шланг стиральной машины. Гофрированную часть сливной системы выводят в канализационную трубу.
4. Фиксируют чашу. В отверстие на задней стенке вводят крюк. Его закрепляют с помощью дюбеля и самореза. Болты кронштейнов вввинчивают до упора. Поверхности держателей предварительно обрабатывают герметиком.
5. Монтируют смеситель. Для этого предусмотрено отверстие, располагающееся между ним и корпусом. Вкладывают уплотнитель.

После завершения работ возобновляют подачу воды, проверяют качество соединений.

Как подключить раковину к водопроводу

Сначала нужно смонтировать смеситель и удобнее это сделать до того, как раковина будет уже закреплена на стене – все элементы смесителя должны располагаться под раковиной. Как подключить смеситель:

В комплекте смесителя имеется шпилька – ее нужно вкрутить.

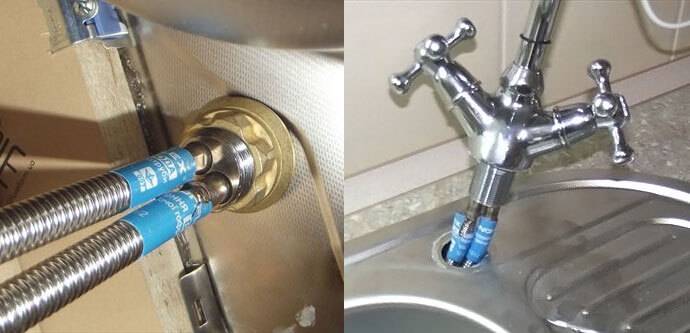

Подключаем шланг для горячей/холодной воды

Затягиваем шланги с помощью рожкового ключа, но здесь важно не перестараться – очень легко сорвать неглубокую резьбу, после чего придется покупать новый смеситель.
Смеситель устанавливается на раковине.
На обратную сторону смесителя нужно надеть крепежные шпильки, уплотнительные прокладки и прижимную шайбу. Гайку придется наживить вручную.
Ключом затягиваем гайку с обратной стороны смесителя.

Обратите внимание: при установке смесителя необходимо уделить внимание на его «носик» и если он не поворотный, то нужно сразу же направить его на середину раковины, еще до закрепления всех элементов конструкции. Остается только проверить наличие резиновых уплотнителей внутри гаек и подключить шланги к водопроводу

После того как все закончено, нужно открыть воду и проверить герметичность всех соединений. В случае протечки нужно подтянуть крепежную гайку сильнее

Остается только проверить наличие резиновых уплотнителей внутри гаек и подключить шланги к водопроводу. После того как все закончено, нужно открыть воду и проверить герметичность всех соединений. В случае протечки нужно подтянуть крепежную гайку сильнее.

После того, как смеситель установлен, необходимо раковину закрепить на стену. Делается это следующим образом:

• раковина надевается на вмонтированные в стену крепежные элементы;
• устанавливаются вкладыши, которые могут быть резиновыми или пластиковыми;
• устанавливаются и закрепляются фиксирующие гайки.

Обратите внимание: если устанавливается раковина с пьедесталом или подставкой, то при фиксации ее к стене нужно учитывать общую высоту конструкции

Как правильно установить смеситель?

Наиболее удачный вариант – установка прибора перед монтажом раковины. Чашу устанавливают в удобное положение и производят крепление смесителя в специально предназначенном отверстии на полочке чаши.

Процесс монтажа не зависит от конструкции смесителя: рычажные и вентильные модели устанавливают по одному образцу. Подключение к водопроводу также происходит одинаково. Гибкие шланги смесителя присоединяют к выходным отверстиям труб ГВС и ХВС, затем закручивают гайки. Места стыков при необходимости герметизируют.

Важный нюанс: перед подключением коммуникаций следует уточнить, с какой стороны холодная/горячая вода. Если смеситель установлен верно, то его подводка для холодной воды находится справа, а для горячей – слева.

Последний штрих – тестирование. Его лучше проводить после подключения сливного устройства и при снятом аэраторе – чтобы не испортить его частичками мусора, случайно попавшими во время ремонта в сеть.

Подсоединение сифона к инженерным коммуникациям

При установке раковины особое внимание уделяют монтажу сифона. Сначала нужно закрепить выпуск, для чего в отверстие слива помещают сетку, прокладку из силикона или резины, а также прижимной винт

Применение прокладки является непременным условием, поскольку благодаря ее наличию создается герметичность соединения.

В процессе ее установки нужно контролировать, чтобы она прилегала максимально плотно и без малейших смещений или зазоров облегала слив сантехнического прибора. Сначала следует убедиться в правильном монтаже прокладки, а только потом затягивать прижимной винт, тем самым стыкуя сифон и выпуск.

Далее конец отводной трубы, изготовленной из гофрированной трубки или жесткого пластика, стыкуют с канализационным раструбом. Выполняя подключение к канализационному трубопроводу, непременно задействуют уплотнители, функцию которых выполняют прокладки из резины или манжеты для гофрированных труб.

Важные замечания

Замечания, которые стоит учесть перед началом работ:

• Чтобы подключить мойку на кухне к канализационной системе не рекомендуется сильно затягивать все соединения, используя ключ, так как при этом можно повредить уплотнительные прокладки из резины и зря потратить силы и время.
• Если при проверке плотности соединений между манжетой и канализационной трубой сочится водяная струйка, то надо вынуть манжету, осушить поверхности, которые подлежат соединению, а затем смазать сухую манжету герметиком и произвести соединение вновь.
• При подключении двойной мойки необходимо использовать специальный сифон с выходом на две трубы.



Выполнение простых правил, без сомнения, поможет каждому заинтересованному хозяину установить в доме кухонную мойку или раковину в ванной без вызова сантехника. Вы сможете как подключить раковину к канализации, так и подвести к ней водопровод с монтажом смесителя абсолютно самостоятельно.

Подвесные или консольные раковины

Навесные раковины крепятся к стене при помощи специальной системы инсталляции, разработанной для каждого вида. Консольные умывальники отличаются разнообразием исполнения:

• Компактные подвесные чаши отлично подходят для небольших ванн.

• Навесные раковины с тумбой или шкафчиком, в которых удобно хранить моющие средства и другие предметы. Этот вариант подходит для больших и средних по размерам ванных комнат.





















• Подвесная раковина-кувшинка, предназначенная для монтажа над стиральной машинкой. Отличается организацией слива через заднюю стенку. Установка такого сантехнического прибора позволяет эргономично использовать пространство в ванной любого размера.

К преимуществам раковин подвесного типа относят их универсальность: они подходят под любой интерьер, от ретро до ультрасовременного минимализма. Из минусов отмечают сложность монтажа и необходимость крепления только к капитальным стенам.

Нюансы установки

Монтаж навесного умывальника аналогичен установке раковины с полупьедесталом: сначала на стену крепятся идущие в комплекте кронштейны или рамочная конструкция, обхватывающая чашу со всех сторон. Установка чаши в рамку предпочтительнее в том смысле, что мойка надёжно фиксируется и исключается её сдвиг в любую сторону.

Основное отличие в монтаже заключается в использовании специального бутылочного сифона для подвесных раковин. Он изготавливается из нержавеющей стали (так как остаётся видимым и должен иметь презентабельный вид) и имеет прямой вывод в канализацию.

https://youtube.com/watch?v=sgxXuYfNla4

Монтаж врезной модели

Установка врезных умывальников в ванном помещении накладным способом начинается с накручивания на трубы подводки, выходящие из стены, краны для подачи горячей и холодной воды. При возникновении проблем со смесителем и/или гибкими шлангами подводки достаточно перекрыть кран и устранить дефект.

1. Опускаем раковину на постоянное местоположение: в отверстие столешницы или тумбы. Контур обводим мелком или карандашом.
2. Вынимаем чашу и переворачиваем её кверху дном для подсоединения смесителя.
3. Прикручиваем гибкие шланги для подачи горячей и холодной воды к смесителю.
4. Чтобы вода не протекала под раковину надеваем уплотнительное кольцо. Продеваем шланги через отверстие в чаше. С обратной стороны надеваем резиновую шайбу и вкручиваем шпильку в основание крана. Сверху накручиваем и затягиваем гайку.
5. По краю проёма (сверху и сбоку) в столешнице наносим силиконовый слой. Толщина слоя должна быть достаточной для плотного прилегания поверхностей.
6. Ставим раковину на место строго по очерченной линии. Убираем излишки силикона.
7. Закрываем малярным скотчем пространство, прилегающее к чаше и край чаши. Шов между раковиной и столешницей покрываем белым силиконом. Влажной губкой удаляем излишки. Спустя 30 минут снимаем скотч. Резиновым круглым шпателем поправляем шов.

Что делать, если в купленной тумбе или столешнице отсутствует выемка под мойку. Задача решается просто. По нанесенному шаблону выпиливается отверстие нужного диаметра. Края зачищаются мелкозернистой наждачной бумагой.

Создание отверстий для крепежных элементов

Прежде, как монтировать раковину, с тыльной стороны наружных опорных стен чаши следует установить кронштейны. Для этого ее переворачивают дном кверху. Потом изделие вместе с прикрепленными кронштейнами перемещают к горизонтально нанесенной линии. Вдоль нанесенной черты намечают места установки крепежных деталей.

В отмеченных точках при помощи электрической дрели и сверла по бетону создают отверстия, диаметр которых на пару миллиметров меньше, чем размер используемых дюбелей.

Крепежные винты должны с трудом входить в созданные места фиксации. В подготовленные отверстия вбивают пластмассовые или капроновые дюбели, после чего в них вворачивают винты-саморезы, имеющие соответствующий диаметр. Потом приступают к вкручиванию кронштейнов.

Видео: Установка раковины с тумбой своими руками

С этим материалом читают так же:

Установка смесителя в ванной комнате

Установка ванной своими руками

Оборудование душевой кабины в своей квартире

Разводка труб в ванной своими руками

Инструкция по установке смесителя

Сначала нужно закрутить отражатели. Затем сам смеситель. В отверстиях прибора под гайку нужно положить прокладки с металлической сеткой (иногда без нее). Гладкая сторона прокладки должна быть сверху, рельефная — направлена внутрь корпуса смесителя. Гайки смесителя прикручивают к эксцентрикам равномерно, это необходимо, чтобы избежать перекоса устройства. Сначала гайки прикручиваются руками, затем разводным ключом. Чтобы не поцарапать корпус прибора, ключом следует работать через тканевую салфетку. Закручивать нужно так же — поэтапно. Сначала пол оборота с одной стороны, затем пол оборота с другой стороны

На последних оборотах важно не перетянуть, иначе прокладка внутри гаек может быть прорезана, что приведет к протеканию

Ткань обеспечит защиту хромированного покрытия от повреждений.

Следующий этап — подключение шланга душевой лейки. Конец с гайкой прикручивается к смесителю. Второй конец — с конусообразной деталью — к душевой лейке. Соединение обязательно нужно уплотнить резиновыми прокладками. Это соединение затягивается не сильно.

Далее нужно подсоединить излив. Для этого достаточно закрутить гайку, которая идет в комплекте с гусаком. Душевую лейку и излив можно приобрести отдельно, если их внешний вид или размер оказался неподходящим.

Полная установка смесителя в ванной занимает не больше 20-30 минут.

Совмещение приборов

При необходимости установить раковину так, чтобы ее бортик находился частично над бортиком ванны или душевого поддона, допустима «накладка» до полной ширины одной из бортов. Для модели «тюльпан» (с пьедесталом) высота раковины от пола определяется именно пьедесталом, как и возможность смещения чаши в сторону ванны. Для полупьедесталов параметры более вариативны.

Если экономия места особо жесткая и необходимо выполнить более сильное смещение, возможно почти полностью расположить раковину над узким концом фигурной ванны. В таком случае обязательно нужно обеспечить удобный подход к умывальнику и возможность его полноценного использования.

Высота умывальника в ванной от пола в таких вариантах определяется положением бортика ванны и длиной, а также формой и расположением сифона. В таких комбинированных установках обычно используются специальные модели с уменьшенными рабочими элементами. Популярны также умывальники с несимметричным расположением сливного отверстия и, соответственно, сифона.

Еще один интересный способ экономии места – расположение раковины над стиральной машиной. В таких случаях устанавливают машины с уменьшенной высотой (600…700 мм вместо стандартных 800…850 мм) и специальные раковины. В них слив смещен в один из углов или ближе к задней стенке так, чтобы он не мешал установке стиральной машине. При правильном выборе и монтаже сантехника не страдает от вибрации в процессе полоскания или отжима белья.

Вопрос, на какой высоте вешать раковину в ванной, определяется при этом высотой стиральной машины и размером зазора между ее верхней плоскостью и дном умывальника, а также положением слива и сифона.

Еще один вариант совмещения для маленьких санузлов – умывальник, расположенный над бачком унитаза. Здесь возможны две комбинации – либо раковина, частично нависающая над бачком, либо модель, где чаша вмонтирована в бачок. В этом случае возможна дополнительная экономия воды. Использованная во время гигиенических процедур жидкость сливается в бачок и дальше идет для смыва в унитазе.

Стандартная высота раковины от пола в ванной может быть выдержана или изменена, все зависит от компоновки устройств и расположения свободного пространства рядом.

Дополнительно сэкономить место и уменьшить расход воды позволяют другие комбинации оборудования, например, монтаж стиральной машины над унитазом. Часто ее монтируют в нишу или на специально организованный выступ, но «продвинутые производители» предлагают и комплекты с особой системой креплений.

Основные виды умывальников

Технология монтажа сантехнического прибора зависит от типа раковины, которые бывают подвесными и накладными, а остальные изделия относятся к их разновидностям.

Отечественные и зарубежные производители изготавливают разные модели умывальников, но наиболее востребованы следующие:

1. Встроенные. Их помещают в столешницу стола, тумбы или иной плоской поверхности. Они удобны, поскольку дверцы мебели делают инженерные коммуникации абсолютно незаметными.
2. Консольные. Подвесная конструкция умывальника позволяет зафиксировать его на стене за счет готовой инсталляционной системы.
3. С пьедесталом. У изделия типа «тюльпан» имеется декоративный элемент в форме пьедестала, на который помещают массивную чашу. Сливная арматура находится внутри опоры.
4. С полупьедесталом. У таких моделей также присутствует пьедестал, но он упирается не в пол, а в стену. Благодаря этому настенные умывальники выглядят более изящными. Монтаж раковины усложняет выведение слива на определенную высоту.

Встраиваемые изделия также можно устанавливать сверху на крышку стола, фиксируя бортиками по периметру основы, либо встраивая снизу в конструкцию. В санузлах, где отсутствует возможность поместить столешницу, имеющую стандартную ширину, удобнее применять полувстраиваемые модели.

При проведении монтажа данного сантехнического оборудования потребуется использование импровизированного шкафа, чтобы за его стенками спрятать трубы и прочие коммуникации.

Обычно консольные и встраиваемые конструкции предпочитают владельцы объектов недвижимости с небольшими по площади ванными комнатами, в которых важен каждый сантиметр.

Кроме этого, все раковины для установки в санузлах, имеющиеся в продаже, отличаются разнообразием форм и конфигураций, поэтому различают модели:

• круглые;
• овальные;
• кубические.

Установка чаши умывальника

Существует определенная последовательность действий в том, как установить умывальник. После того, как винты-саморезы были вкручены, нужно удостовериться в надежности креплений. При их закручивании не следует прилагать больших усилий, поскольку поверхность прибора может покрыться трещинами, а иногда и расколоться.

Раковину помещают поверх крепежных шпилек. Надевают на винты-саморезы уплотнительные вкладыши и шайбы, а потом все неспешно стягивают. Прибор дополнительно закрепляют клипсами или герметиком. Домашнему умельцу, занимающемуся монтажом умывальника, при закручивании шайб нужно добиться того, чтобы чаша не раскачивалась.

Места, где имеются крепежные элементы, нужно задекорировать, надев на них заглушки. Чтобы предотвратить образование плесени в случае попадания влаги в зазор между стеной и умывальником, это место дополнительно обрабатывают силиконовым герметиком, предназначенным для сантехнических работ.
