Установка раковины в ванной комнате на примере консольной конструкции

Отдельные разновидности

Кроме конструктивных особенностей строения сифоны отличаются по виду и способу применения:

1. Если для обычного сливного устройства нет места под раковиной или его необходимо установить под ванну, то можно воспользоваться плоским сифоном. Он удобен при монтаже, занимает немного места, прекрасно удерживает запахи, но у него есть один минус: в случае засора придется разбирать всю конструкцию.
2. В связи с увеличением количества бытовой техники стали выпускать сифоны для раковины с двумя и даже тремя отдельными боковыми штуцерами. Благодаря им можно подключить к одному сливу одновременно стиральную и посудомоечную машины.
3. Для кухонных моек делаются сложные приспособления, объединяющие в себе два и больше патрубка для подключения к раковинам с несколькими секциями.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как снять плитку с пола не повредив ее

Монтажные схемы

          Способы крепления раковины зависят от ее конструкции. И если раковина с тумбой-пьедесталом (тюльпан) или чаша, встроенная в тумбочку, особых просторов для творчества не оставляют, то с простой выносной конструкцией или какими-то современными разработками приходится повозиться.

          Всегда стоит учитывать тот фактор, что типовая фаянсовая раковина и ее аналоги весят немало, поэтому крепление должно быть надежным и прочным. Тем более, что у многих людей есть стойкая привычка иной раз опираться на край раковины, что существенно увеличивает нагрузку на подвесную систему.

          Так же всегда нужно учитывать расположение водорозеток, канализационного стока и установку бытовых приборов (например, стиральной машины). Все это не должно блокировать или мешать друг другу. В редких случаях делают поправки и на особенности дизайна (например, по периметру ванной комнаты проходит лепной бордюр на высоте стандартного монтажа раковины).

          Обычно крепеж входит в комплект поставки и раковины. В редких случаях его приходится приобретать отдельно

Важно помнить, что не все декоративные элементы раковины (например, пьедестал-тумба) рассчитаны на серьезную нагрузку и куда чаще работают как обычный декор, маскируя сливной сифон или места подключения водопровода

          Нельзя пренебрегать резиновыми/силиконовыми амортизирующими прокладками, устанавливаемые в точках соприкосновения монтажных болтов и раковины. Сантехнический санфаянс – материала долговечный и надежный, но довольно хрупкий.

Тонкости монтажа на гипсокартон:

          Обычный алгоритм установки следующий:

• Определение оптимальной высоты раковины. Разметка ее положения при помощи строительного уровня.
• Монтаж раковины.
• Установка смесителя.
• Подключение канализационного сифона.

Раковина на пьедестале

          Пьедестал задает высоту установки раковины (помимо маскировки сифона), поэтому все в конечном итоге сводится к выбору места установки, выравнивания прибора по вертикали и горизонтали, определение оптимальных мест размещения крепежа, разметке крепежных отверстий и непосредственно монтажа.

Мойдодыр

          Обычно тумбочка под раковиной служит и несущим основанием. Поэтому такую раковину установить проще всего. Правда, стоит заранее побеспокоится, чтобы выводы канализации и водопровода не мешали установке тумбы. Так же стоит помнить, что некоторые модели имеют ножки, позволяющие регулировать высоту установки в небольшом диапазоне, что крайне удобно. Установка же подвесного мойдодыра несколько сложнее и в общих чертах повторяет монтаж обычной выносной раковины. Разница только в используемой крепежной системе – потребуются специальные кронштейны.

Вопросы монтажа водорозеток:

Кувшинки

          При установке малогабаритных выносных раковин, рассчитанных на установку под ними стиральных машинок, следует следить за тем, чтобы после установки не возникало проблем ни с размещением стиральной машины, ни подключения ее к воде и сливу. Слив никогда не делается на уровне пола. Оптимальная высота – 600 мм от уровня пола. Это следует учитывать и при монтаже сифонов. Допускается выход раковины-кувшинки за габариты стиральной машины, но обратной ситуации стоит избегать – очень неудобно пользоваться раковиной. Между раковиной и машинкой должен оставаться зазор – с учетом вибрации устройства и возможного демонтажа.

Видео по монтажу раковины можно посмотреть тут:

Подготовительный этап

До того, как установить раковину в ванной, убедитесь в наличии инструментов:

• перфоратор или дрель и комплект свёрл,
• гаечные ключи (в том числе и разводной),
• дюбели и саморезы,
• отвёртки,
• молоток и плоскогубцы,
• маркер, рулетка, строительный уровень,
• обмотка, фум-лента,
• герметик.

Если ванная комната (или кухня) уже свободна от старого оборудования, то проводится разметка поверхности. Для этого делаются необходимые замеры.

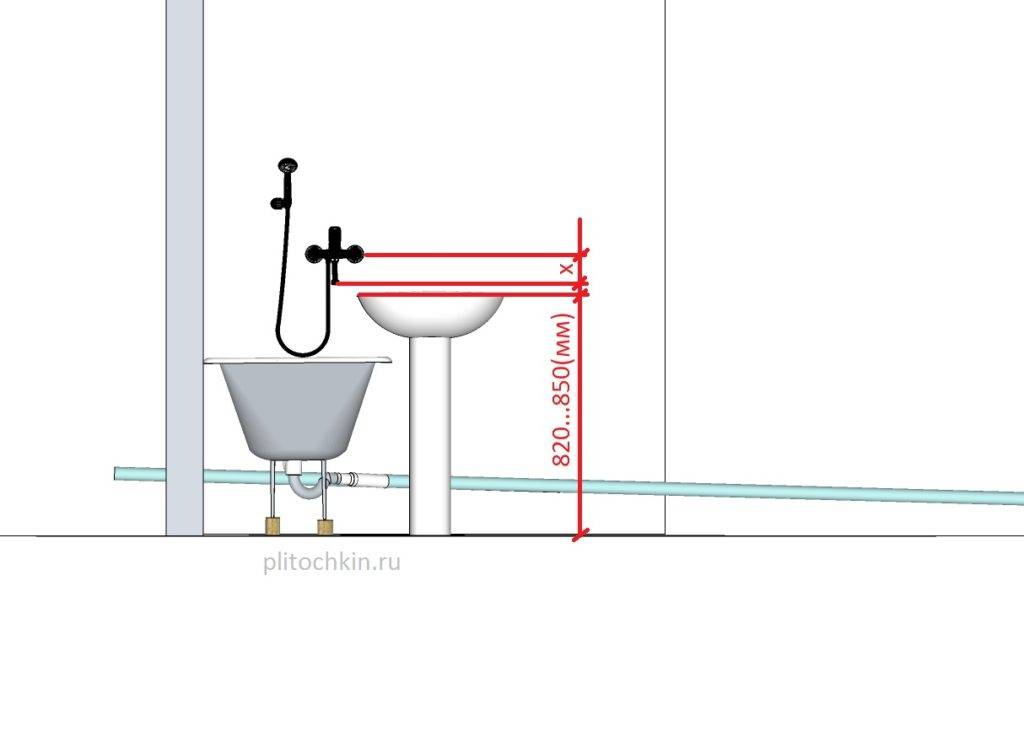

Определите комфортную для использования умывальника высоту фиксации. На этом уровне проведите горизонтальную прямую. Строго перпендикулярно поверхности пола прочертите две линии, соответствующие ширине чаши. Отметки делайте при помощи строительного уровня.

На этом подготовительная часть монтажных работ закончена.

Порядок установки раковины

Теперь, когда рассмотрены особенности сборок различных изделий, разберем, как осуществляется установка раковины в ванной своими руками для широко распространенной модели с анкерным креплением к стене.

1. Разметка. Определившись с высотой чаши, по её верхнему краю проводим горизонталь на стене. От этой линии следует разметить места отверстий под дюбеля. Это можно сделать путем соответствующих измерений и расчетов либо просто приложив чашу к горизонтали с переносом проекции проушин на стену.

2. Крепеж для раковины

По разметке осторожно бурим отверстия, так как обычно подобные операции выполняются уже по чистовой отделке и, как правило, по керамической плитке. Твердое покрытие сначала высверливается насквозь без удара сверлом с хорошо заостренной твердосплавной насадкой, а уже непосредственно саму стену бурим в режиме перфорации

Глубина закладки дюбелей в твердом основании рекомендуется не менее 70 мм.

3. Как установить смеситель на раковину? Самым удобным способом будет использовать для его подключения гибкие шланги. В корпус смесителя их штуцера вкручивают либо сразу, либо, если накидные гайки шлангов не проходят в соответствующее посадочное отверстие рукомойника, пропускают шланги в это отверстие, а затем уже вкручивают их в корпус.

Рядом со штуцерами необходимо ввернуть одну или две шпильки из комплекта крепления, затем, надев на них эластичную фигурную прокладку, приложить смеситель к посадочному отверстию на рукомойнике. Осталось теперь с обратной стороны раковины надеть на шпильки прижимной фланец и поджать его гайками. Незабываем в процессе затяжки зафиксировать кран так, чтобы его носик в своем среднем положении был направлен на центр чаши.

4. Сифон. Практически все модели трубных, бутылочных или гофрированных гидрозатворов имеют один стандарт крепления: слив притягивается к корпусу раковины (снизу) винтом, шляпка которого опирается на нержавеющую решетку (сверху). Обязательно не забудьте перед затяжкой проложить кольцевую прокладку на нижнюю часть изделия.

Сборка остальной части сифона не представляется сложной и может быть с легкостью выполнена согласно прилагаемой инструкции. При этом проще всего собирается гофрированный гидрозатвор, который достаточно стянуть хомутом в S-образную форму в удобном месте.

5. Собранная сантехническая конструкция умывальника прикладывается к стене

В проушины изделия пропускаются резьбовые концы анкерных шпилек, на которые надеваются пластиковые вкладыши-эксцентрики, шайбы и все осторожно фиксируется гайками. Перекос раковины выравнивается за счет прокручивания эксцентриков

Подключение раковины к канализации и водопроводу также не составит труда. Сливной конец сифона вставляется в приемный патрубок канализации, где он будет удерживаться за счет сил трения резиновым уплотнительным кольцом.

Накидные гайки шлангов смесителя накручиваются на соответствующие штуцера водопровода. Причем неплохо, если на каждой подводящем трубопроводе будет установлен отдельный запорный кран.

Остается проверить работу смесителя, слива, а также соединения на предмет протечек.

Заключение

Установка раковины в ванной своими руками, её типовой модели, в принципе не отличается чрезмерной сложностью. Однако, в связи с тем, что в последнее время появилось слишком большое разнообразие сантехнической продукции, во избежание повреждения дорогостоящих изделий, лучше обратиться за помощью к профильным специалистам-сантехникам.

Монтаж врезной модели

Установка врезных умывальников в ванном помещении накладным способом начинается с накручивания на трубы подводки, выходящие из стены, краны для подачи горячей и холодной воды. При возникновении проблем со смесителем и/или гибкими шлангами подводки достаточно перекрыть кран и устранить дефект.

1. Опускаем раковину на постоянное местоположение: в отверстие столешницы или тумбы. Контур обводим мелком или карандашом.
2. Вынимаем чашу и переворачиваем её кверху дном для подсоединения смесителя.
3. Прикручиваем гибкие шланги для подачи горячей и холодной воды к смесителю.
4. Чтобы вода не протекала под раковину надеваем уплотнительное кольцо. Продеваем шланги через отверстие в чаше. С обратной стороны надеваем резиновую шайбу и вкручиваем шпильку в основание крана. Сверху накручиваем и затягиваем гайку.
5. По краю проёма (сверху и сбоку) в столешнице наносим силиконовый слой. Толщина слоя должна быть достаточной для плотного прилегания поверхностей.
6. Ставим раковину на место строго по очерченной линии. Убираем излишки силикона.
7. Закрываем малярным скотчем пространство, прилегающее к чаше и край чаши. Шов между раковиной и столешницей покрываем белым силиконом. Влажной губкой удаляем излишки. Спустя 30 минут снимаем скотч. Резиновым круглым шпателем поправляем шов.

Что делать, если в купленной тумбе или столешнице отсутствует выемка под мойку. Задача решается просто. По нанесенному шаблону выпиливается отверстие нужного диаметра. Края зачищаются мелкозернистой наждачной бумагой.

Правила выбора недорогой, но качественной сантехники

Один из секретов экономии при ремонте ванной комнаты — тщательное планирование всех расходов заранее

Об этом важно помнить, составляя смету на сантехнику перед походом по магазинам. Не лишним будет заранее изучить разброс цен, посидев пару часов в интернете. Экономия по каждому из наименований может составить от 1 тыс

до 3 тыс. рублей. Также существенно выиграть можно при покупке акционного товара или же, при покупке товара, за который в подарок полагается услуга доставки сантехники от магазина до дома

Экономия по каждому из наименований может составить от 1 тыс. до 3 тыс. рублей. Также существенно выиграть можно при покупке акционного товара или же, при покупке товара, за который в подарок полагается услуга доставки сантехники от магазина до дома.

Акриловые ванны хорошо сохраняют тепло, и вода, налитая в такую ванну, гораздо дольше остается тёплой

Что касается ванной, то здесь самый бюджетный вариант — из акрила. Этот материал дешевле чугуна, но при этом он имеет свои существенные преимущества:

достаточно простой монтаж;
лёгкий уход;
безопасность в использовании (что очень важно, если в семье есть маленькие дети или пожилые люди, у которых — высок риск травмироваться при падении на чугунной поверхности).

Также сэкономить можно за счёт размера ванной. Чем она меньше, тем дешевле. Ещё один вариант — не менять домашнюю ванную вообще. А — прибегнуть к процедурам её «омоложения» за счёт реставрации акрилом. В результате она будет выглядеть как новенькая, причём выполнить работу можно будет самостоятельно, без привлечения специалистов.

При выборе раковины стоит присмотреться к моделям отечественного производства. Российская продукция дешевле, но при этом нисколько не хуже именитых заграничных аналогов.

Помимо российских раковин хорошо отвечают соотношению «цена — качество» умывальники из Польши, Словении и Болгарии

Кроме того, не стоит сбрасывать со счетов и продавцов, работающих по принципу «от склада» — то есть, по более доступным, по сути «скидочным» ценам: выбрать нужную модель у них можно на сайте в интернете, после чего продавец сам оперативно доставит её к дому покупателя. Оплата — лишь после приёмки товара, что исключает возможность обмана.

Кроме того, есть ещё один способ, который, впрочем, подойдёт не для всех. А кто-то вообще посчитает его диким, хотя для любителей лайфхаков стоит привести, пожалуй, и его: давно подмечено, что у мусорных баков возле новостроек можно часто встретить совершенно новую и без каких-либо изъянов сантехнику. Владельцы квартир в недавно сданных домах решают заменить её не потому, что она плохая, а потому, что им хочется иметь совершенно другую раковину или ванную. В итоге сантехнические решения от застройщика отправляются на свалку, хотя вполне могли бы послужить — как минимум в течение нескольких лет.

Отдельный разговор — о трубах и смесителях. Экономить на них также ни в коем случае не стоит. При малейших намёках на ржавчину трубы лучше заменить. Установка новых пластиковых окажется недорогим вариантом, который также позволит уменьшить затраты. А вот, что опять-таки не подлежит экономии — это вентили и клапаны. Выбирать и устанавливать надо только самые качественные, пускай они и стоят дороже.

Установка раковины на столешнице

Раковина может устанавливаться на столешницу либо врезным, либо накладным способом. В первом случае чаша опирается на столешницу бортами, во втором — плоским дном.

В обоих случаях в столешнице придётся вырезать отверстие для прохода сливной горловины, а для врезных раковин — для скрытия наружных стенок чаши. Разница лишь в том, что для накладных раковин отверстие можно просверлить коронкой, оно редко бывает больше 70 мм.

Для врезной раковины нужно проделать отверстие согласно установочному шаблону. Вырезают его обычно электрическим лобзиком, хотя в конечном итоге всё зависит от материала столешницы. При том, что допуск по размерам отверстия обычно составляет до 20–30 мм, работать приходится очень аккуратно, чтобы на видимой части столешницы не осталось повреждений.

Совмещение приборов

При необходимости установить раковину так, чтобы ее бортик находился частично над бортиком ванны или душевого поддона, допустима «накладка» до полной ширины одной из бортов. Для модели «тюльпан» (с пьедесталом) высота раковины от пола определяется именно пьедесталом, как и возможность смещения чаши в сторону ванны. Для полупьедесталов параметры более вариативны.

Если экономия места особо жесткая и необходимо выполнить более сильное смещение, возможно почти полностью расположить раковину над узким концом фигурной ванны. В таком случае обязательно нужно обеспечить удобный подход к умывальнику и возможность его полноценного использования.

Высота умывальника в ванной от пола в таких вариантах определяется положением бортика ванны и длиной, а также формой и расположением сифона. В таких комбинированных установках обычно используются специальные модели с уменьшенными рабочими элементами. Популярны также умывальники с несимметричным расположением сливного отверстия и, соответственно, сифона.

Еще один интересный способ экономии места – расположение раковины над стиральной машиной. В таких случаях устанавливают машины с уменьшенной высотой (600…700 мм вместо стандартных 800…850 мм) и специальные раковины. В них слив смещен в один из углов или ближе к задней стенке так, чтобы он не мешал установке стиральной машине. При правильном выборе и монтаже сантехника не страдает от вибрации в процессе полоскания или отжима белья.

Вопрос, на какой высоте вешать раковину в ванной, определяется при этом высотой стиральной машины и размером зазора между ее верхней плоскостью и дном умывальника, а также положением слива и сифона.

Еще один вариант совмещения для маленьких санузлов – умывальник, расположенный над бачком унитаза. Здесь возможны две комбинации – либо раковина, частично нависающая над бачком, либо модель, где чаша вмонтирована в бачок. В этом случае возможна дополнительная экономия воды. Использованная во время гигиенических процедур жидкость сливается в бачок и дальше идет для смыва в унитазе.

Стандартная высота раковины от пола в ванной может быть выдержана или изменена, все зависит от компоновки устройств и расположения свободного пространства рядом.

Дополнительно сэкономить место и уменьшить расход воды позволяют другие комбинации оборудования, например, монтаж стиральной машины над унитазом. Часто ее монтируют в нишу или на специально организованный выступ, но «продвинутые производители» предлагают и комплекты с особой системой креплений.

Рамная конструкция для монтажа умывальника

Если стены в вашей ванной комнате недостаточно прочны для установки раковины, а очень хочется именно такую модель, тогда можно решить этот вопрос установкой рамной конструкции. Крепится она к полу и стенам и состоит из профилей. Регулируется по высоте ножками, так что раковину можно установить на нужной высоте от пола. Все коммуникации прячутся внутрь конструкции.

Рамная конструкция для крепления раковины

Порядок действий такой:

• раму выставляют по уровню и крепят к полу и стене;
• на нужной высоте вкручиваются шпильки для крепления раковины;
• обшивают раму влагостойким гипсокартоном и облицовывают плиткой или любым другим отделочным материалом;
• между стеной и раковиной на шпильку накидывают резиновую шайбу для уменьшения шума при эксплуатации;
• крепят навесную раковину на шпильки поверх облицовки.

Правильно собранная инсталляция способна выдержать нагрузку до 400 кг, а это не только раковина, но и другая сантехника. Кроме того, в конструкции можно сделать нишу и использовать её как полочку.

Монтаж раковины кувшинки

Навесные модели «Кувшинка» устанавливаются поверх стиральной машины. Монтаж выполняют так:

1. Размечают места расположения бытовой техники и рукомойника. Размещают машину, не подключая ее. Между корпусом прибора и мойкой оставляют расстояние 2-3 см. Придерживая раковину, наносят разметку под кронштейны.
2. По сделанным заранее отметкам сверлят отверстие. Если старое оборудование имело крепежи, новое можно устанавливать на них.
3. Сифон начинают монтировать после изучения инструкции. Каждое резьбовое соединение снабжают уплотнителем. После чего сантехническую арматуру устанавливают под чашу. Поверх раструба ставят резиновую прокладку, закрепляют декоративную решетку. К специальному отводу сифона подсоединяют шланг стиральной машины. Гофрированную часть сливной системы выводят в канализационную трубу.
4. Фиксируют чашу. В отверстие на задней стенке вводят крюк. Его закрепляют с помощью дюбеля и самореза. Болты кронштейнов вввинчивают до упора. Поверхности держателей предварительно обрабатывают герметиком.
5. Монтируют смеситель. Для этого предусмотрено отверстие, располагающееся между ним и корпусом. Вкладывают уплотнитель.

После завершения работ возобновляют подачу воды, проверяют качество соединений.

Разметка, штробление и прокладка

После выбора типа разводки можно приступать к разметке трасс трубопроводов. Для полипропиленовых и медных труб все соединения происходят под прямым углом.

А для металлопластиковых и труб из сшитого полиэтилена штробы могут прокладываться с закруглениями на поворотах.

Штробы можно выдалбливать перфоратором, нарезать штроборезом или болгаркой с алмазным диском по камню. Это самый грязный и пыльный этап работы.

При прокладке труб следует учесть, что горячую трубу принято прокладывать сверху, а холодную снизу.

Размер штроб должен быть такой, чтобы трубы легко укладывались в штробу с надетой на них теплоизоляцией из вспененного полиэтилена, которая после замуровки обеспечит компенсацию теплового расширения труб.

В пространстве под ванной штробить стену для прокладки труб вовсе необязательно, это место и так закрыто. Для крепления труб в штробах можно пользоваться стандартными клипсами, но они занимают много места, поэтому часто пользуются дюбелем и медной проволокой.

Для того чтобы точно выставить водорозетки смесителя ванны для всех видов труб существуют специальные монтажные планки, где выходы труб расположены на расстоянии 150 мм. Рекомендуется пользоваться именно ими.

При прокладке горизонтальных участков канализационных труб следует соблюдать уклон 3 см на 1 метр длины

При повороте на 90 градусов лучше пользоваться двумя уголками по 45 градусов, за исключением выхода на сантехприборы.

При сборке канализационных труб не надо забывать о манжетах, которые следует смазывать техническим вазелином.

Вывод

Длительность эксплуатации сантехнического оборудования напрямую зависит от качества монтажных работ. Следуя предложенным выше инструкциям и видео, можно самостоятельно установить умывальник в ванной комнате.
