Как устроен и работает гидроаккумулятор

Принцип работы гидроаккумулятора

Основной задачей гидроаккумулятора является накопление энергии жидкости, значит он должен вмещать некоторый объем жидкости и содержать какой-либо механизм накопления энергии. Рассмотрим несколько возможных вариантов накопления энергии: груз поднятый на высоту обладает потенциальной энергией, так же как сжатая пружина или сжатый газ. Эти механизмы используются для накопления энергии.

Жидкость, поступая в полость аккумулятора, передает энергию устройству накопления – поднимает груз, сжимает пружину или газ. При необходимости накопленная энергия используется для подачи жидкости под давлением из аккумулятора в систему.

Принцип действия

Рабочий цикл начинается с закачивания циркулирующей воды для отопления из источника водоснабжения. По трубопроводу жидкость сначала направляется к мембране, а затем внутрь расширительного бака. В процессе наполнения камеры меняются показатели давления и в момент достижения установленной отметки циркуляционный насос отключается. Далее в зависимости от установок точки забора и потребления может начинаться расход воды, накопленной в баке. На этом цикле и строится принцип работы гидроаккумулятора в системе отопления с разной частотой повторения. Объем резервуара напрямую влияет на износостойкость системы и ее загрузку, поэтому технические характеристики имеют первостепенное значение в выборе модели расширительного бака.

Интенсивность циклов и чувствительность мембраны будет зависеть и от воздушной среды в одной из камер резервуара. В обычных моделях используется обычный воздух, но существуют и газовоздушные агрегаты, работающие от энергии сжатого газа (к примеру, азота). Вода и газ также разделяются мембраной с целью предотвращения завоздушивания труб. Но, кроме разделителя камер, может использоваться плавающий поршень с поплавковым механизмом, фиксирующим уровень наполнения резервуара водой.

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак


Агрегат в разрезе с описанием ключевых элементов

Корпус устройства чаще всего выполнен из обычной стали. Существуют образцы из нержавеющей стали. Они более долговечны, но встречаются реже, по причине высокой стоимости;


Образцы, выполненные из нержавеющей стали

  • Резиновая мембрана. Она изготовлена из эластичного материала, что обеспечивает длительную эксплуатацию;
  • Рабочее давление контролируется через золотник, при помощи обычного машинного насоса и манометра;
  • В корпусе установлен фильтр грубой очистки, помимо отдельного фильтра, вмонтированного в контур.

Так же в группу аккумуляторного оборудования входит реле давления – это автоматический датчик запуска и отключения насосного агрегата.


Реле давления

Плюсами пневматического оборудования являются:

  • Простота конструкции;
  • Возможность замены мембраны;
  • Несложное подключение к насосной станции;
  • Компактные размеры;
  • Малый вес;
  • Доступная цена

Кратко опишем работу водяного аккумулятора

При потреблении воды на любой точке водозабора реле давления включает насосный агрегат. Вода, попадая в гидробак, растягивает мембрану. Далее, при закрытии крана, насос продолжает работать. Мембрана, растягиваясь, повышает рабочее давление агрегата. Когда давление повысится до максимального значения, реле давления отключает насосную установку.

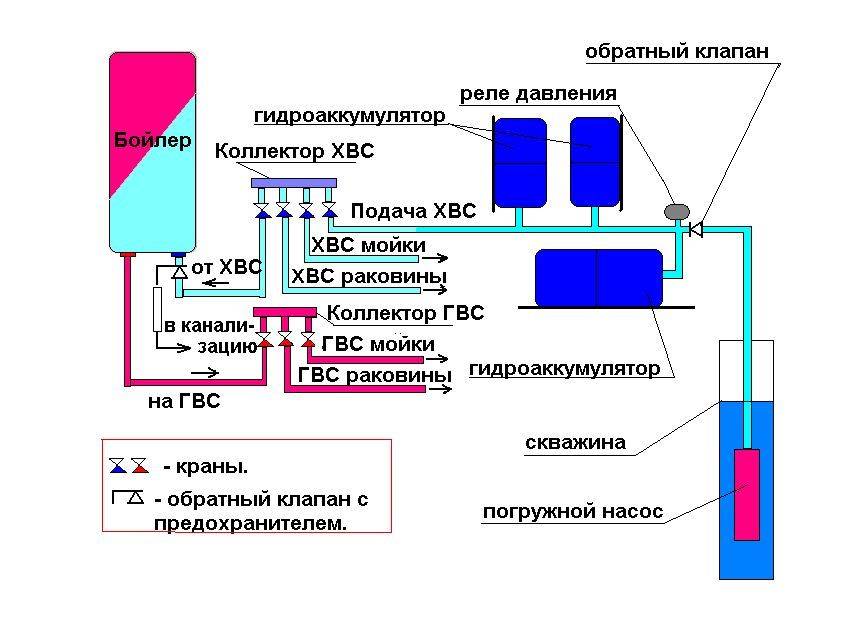

Схема работы гидроаккумулятора

Автоматические насосные станции Grundfos

Насосная станция Grundfos

Grundfos – ещё один знаменитый мировой бренд, производящий автоматические насосные станции. Модели насосов данного бренда MQ и JPBooster используются в целях подачи воды и увеличения давления в загородных частных коттеджах.

Про вторую линейку насосов следует отметить, что они устойчивы к образованию коррозии и имеет хорошую тепловую защиту, встроенную в сам насос. Для обеспечения водой частные дома небольшой площади – это самый лучший вариант.

Используются в частных домах и фермах. Насосы издают мало шума, не требовательны к техническому обслуживанию, легко монтируются и используются.

Для чего он нужен

Установка, чаще всего, применяется для нужд водоснабжения.

Но не менее актуальным, считается использование гидроаккумулятора для отопительных систем (как выгнать воздушную пробку).

Этот механизм служит для того, чтобы принимать на себя лишний объем жидкой субстанции и, тем самым, снижать избыточное давление в магистрали, а при необходимости, возвращать воду назад, в систему, для поддержания оптимального напора рабочей среды.

На самом деле, цели три, и все они между собой взаимосвязаны:

  • Возможность накапливать необходимый для нормальной работы отопительной системы объем жидкости.
  • Аккумулируя воду, реквизировать лишнее давление.
  • Подавление гидроударов в системе отопления (как стравить воздух через кран Маевского написано здесь).
    Именно по этой причине даже у самых незначительных по объему приспособлений довольно большая резьба.

Благодаря конструктивным возможностям гидроаккумулятора (расширительного бачка), можно, в автоматическом режиме, нормализовать величины давления теплоносителя, в случае изменения температурных показателей.

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

  1. Отключить электропитание.
  2. Открыть кран смесителя.
  3. Дождаться, пока бак опустеет.
  4. Закрыть кран.
  5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

  • насос,
  • гидроаккумулятор,
  • реле давления,
  • обратный клапан,
  • манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

  • один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
  • к выводам на четверть дюйма подключаются манометр и реле давления;
  • остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

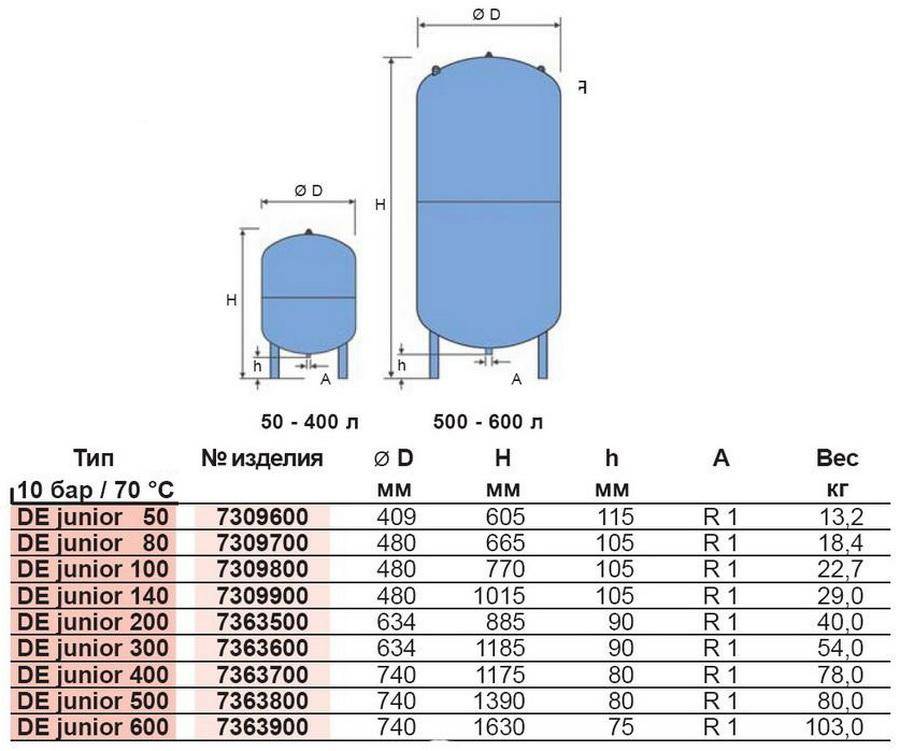

Вертикальный и горизонтальный гидроаккумуляторы есть ли разница

Описываемые в статье баки монтируются по двум схемам: вертикально и горизонтально. Конкретный вид гидроаккумулятора следует подбирать, исходя из того, насколько компактно он впишется на участок, который будет отведен для его установки. Кроме того, в вертикальных и горизонтальных приспособлениях воздух из мембраны удаляется по-разному

Это важно. В вертикальных устройствах стравливание скопившегося кислорода осуществляется посредством предохранительного клапана (мы уже упоминали его). А вот в горизонтальных необходимо дополнительно устанавливать специальный трубопровод для удаления воздуха

Конструктивно добавочная магистраль состоит из шарового крана, слива и ниппеля (его называют выводным)

А вот в горизонтальных необходимо дополнительно устанавливать специальный трубопровод для удаления воздуха. Конструктивно добавочная магистраль состоит из шарового крана, слива и ниппеля (его называют выводным).

Обратите внимание на следующие нюансы:

  • Вертикальные гидроаккумуляторы объемом менее 100 л никогда не снабжаются предохранительным клапаном. Стравливание воздуха в подобных приспособлениях выполняется посредством полного их опорожнения.
  • Горизонтальные гидробаки разумнее подключать к наружным насосам, вертикальные – к погружным, установленным внутри специально отведенного для них помещения.

Возможность стравливания воздуха должна присутствовать в любом гидробаке. Если не освобождать оборудование от скопившегося в нем кислорода, в водопроводе очень быстро появятся воздушные пробки. Они не позволят вам эффективно эксплуатировать систему домашнего водоснабжения.

Правила эксплуатации

Установив гидроаккумулятор нужно соблюдать в дальнейшем три несложных правила:

  • Использовать ба исключительно по назначению, в соответствии со спецификацией производителя. Это касается прежде всего температуры жидкости и диапазона рабочего давления.
  • Регулярно производить мониторинг настроек данного устройства. Это делается с помощью манометров обвязки бака и устройств контроля давления на насосе и управляющем реле. При фиксировании аномальных показателей нужно прекратить работу оборудования (прежде всего насоса) и либо самостоятельно найти причину данного сбоя или обратиться к сертифицированному специалисту.
  • Ежегодно производить не только визуальный, но и внутренний осмотр устройства. При необходимости (следы износа) заменять его детали на новые. Речь идет о мембране (баллоне), ниппеле, золотнике и манометрах обвязки.

Виды гидробаков для воды разделение по расположению и другим параметрам

Изложим этот раздел в табличной форме для удобства понимания:

РазделениеОбозначениеОсобенности
Тип расположенияГоризонтальныеОбъем таких резервуаров больше. Вертикальное расположение позволяет установку спускного клапана для воздуха сверху. Это облегчает обслуживание. Ограничением в установке служит только объем помещения.
ВертикальныеКомпактные варианты, для сброса воздуха в которых устанавливается кран. Недостаток в том, что у некоторых моделей для спуска воздуха приходится полностью сливать воду, что не экономично.
Накопление энергииПневмонакоплениеМембранные, балонные или поршневые. Проблема возникает при износе перегородки – требуется дорогостоящий и трудозатратный ремонт.
Баллон или грушаНаиболее популярны. При износе груша меняется на новую самостоятельно, без привлечения профессионалов.
Механический накопительГрузовые или пружинные. Работа основывается на кинетической энергии. Довольно объемны, работают автономно.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Назначение гидроаккумулятора

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Принцип действия

Рабочий цикл начинается с закачивания циркулирующей воды для отопления из источника водоснабжения. По трубопроводу жидкость сначала направляется к мембране, а затем внутрь расширительного бака. В процессе наполнения камеры меняются показатели давления и в момент достижения установленной отметки циркуляционный насос отключается. Далее в зависимости от установок точки забора и потребления может начинаться расход воды, накопленной в баке. На этом цикле и строится принцип работы гидроаккумулятора в системе отопления с разной частотой повторения. Объем резервуара напрямую влияет на износостойкость системы и ее загрузку, поэтому технические характеристики имеют первостепенное значение в выборе модели расширительного бака.

Интенсивность циклов и чувствительность мембраны будет зависеть и от воздушной среды в одной из камер резервуара. В обычных моделях используется обычный воздух, но существуют и газовоздушные агрегаты, работающие от энергии сжатого газа (к примеру, азота). Вода и газ также разделяются мембраной с целью предотвращения завоздушивания труб. Но, кроме разделителя камер, может использоваться плавающий поршень с поплавковым механизмом, фиксирующим уровень наполнения резервуара водой.

Где используют гидроаккумулятор? Назначение гидроаккумулятора

Как уже упоминалось, гидроаккумулятор для систем отопления является очень важной, необходимой частью оборудования системы отопления. Причем не обычной, атмосферной, а системы закрытого типа, в которой теплоноситель циркулирует в замкнутом контуре. Это особенность и лежит в основе устройства и применения в системе

Это особенность и лежит в основе устройства и применения в системе.

Закрытая система отопления в отличие от открытой обладает большими возможностями, но при этом, у нее имеется и ряд недостатков, которые необходимо компенсировать, установив дополнительное оборудование. Если в открытой системе достаточно правильно рассчитать и установить расширительный бак для приема излишков теплоносителя, то в закрытой системе простым дополнительным объемом обойтись не получится. Создаваемое давление внутри контура закрытой системы отопления при нагревании теплоносителя дополняется еще и давлением циркуляционного насоса. Это неизбежно приводит к перепадам давления в цикле «нагрев-охлаждение». Именно поэтому для компенсации таких перепадов и устанавливается гидроаккумулятор для систем отопления.

Второй важный момент, который нужно учитывать при рассмотрении вопроса для чего нужен гидроаккумулятор в системе отопления заключается в необходимости иметь специальный прибор безопасности. Суть этого момента заключается в том, что закрытых систем характерным явлением выступает критические перепады давления теплоносителя. Гидравлический удар, спровоцированный выходом из строя автоматики защиты или поломкой запорной арматуры даже в небольшом объеме жидкости в 30-40 литров способен вызвать большие проблемы. Гидроаккумулятор для системы отопления способен в такие критические моменты отреагировать практически моментально и принять в себя некоторый объем жидкости, чем снимет угрозу разрыва системы из-за гидравлического удара.

Третий момент заключается в том, что в отличие от классического расширительного бачка с открытым верхом гидроаккумулятор для систем отопления поддерживает установленное давление жидкости. В закрытых системах жидкость находится под давлением не только в момент нагревания и работы циркуляционного насоса, даже когда котел выключен, система сохраняет установленное давление. Снижение установленного минимального порога неизбежно влечет за собой автоматическое отключение оборудования, поскольку приборы безопасности будут фиксировать снижение давления и воспринимать это как аварийную ситуацию. Гидроаккумулятор для систем отопления при настройке оборудования специально устанавливается для поддержания необходимого уровня давления. Независимо от температуры теплоносителя и работы приборов отопления он будет поддерживать давление на нужном уровне.

Установка агрегата

Для гидроаккумулятора желательно предусмотреть отдельное место в котельной, которое будет защищено от внешних воздействий – в том числе температурных. Для моделей весом более 30 кг должна быть подготовлена специальная площадка наподобие стяжки. Она должна быть ровной и устойчивой. Крепление осуществляется через ножки конструкции – в подготовленную платформу вкручиваются специальные метизы, иногда допускающие возможность настройки по высоте. Также установка гидроаккумулятора в системе отопления выполняется с сохранением возможности будущей обвязки и свободного доступа к регулировочным механизмам. Как правило, вокруг оставляют радиус в 0,5 м свободного места, что позволит подключать необходимые коммуникации и производить ремонтно-профилактические процедуры.

Видео

Канализация и водопровод считаются важной составляющей комфортного проживания в квартире, частном доме или на даче. Регулировка реле давления осуществляется путём вращения регулировочного винта в ту или иную сторону

Регулировка реле давления осуществляется путём вращения регулировочного винта в ту или иную сторону

В подобной ситуации владельцу жилого помещения нужно знать, как делается регулировка реле давления для гидроаккумулятора – как грамотно подключить и настроить реле давления исходя из того, какая водопроводная система установлена в доме.

Перед вводом в строй насоса следует разобраться в том, как происходит настройка гидроаккумулятора водоснабжения – как накачать воздух в гидроаккумулятор и отрегулировать реле давления.
