Установка распашных ворот: нюансы выбора + советы по установке ворот и настройке автоматики

Подготовка к монтажу автоматики

Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.

Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.

Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.

Для монтажа привода к воротам понадобятся такие инструменты:

• плоскогубцы;
• изолента;
• метр (или рулетка);
• электродрель, но может пройти и ручная;
• шуруповерт с разными насадками;
• молоток.

Что предусмотреть?

Один из главных критериев, на которые нужно ориентироваться – безопасность эксплуатации. Следовательно, устройства на напряжение 220 В использовать нежелательно; только рассчитанные на его низкие значения (в пределах 12 – 36 В). Судя по отзывам тех, кто уже самостоятельно конструировал автоматику ворот и пользовался ею, один из приемлемых вариантов – механизм, управляющий положением спутниковой антенны.

Чтобы система работала исправно, и двигатель не «сгорел», следует продумать, как организовать его автоматическую остановку при крайних положениях выдвижной части или при возникновении какой-либо преграды в процессе открывания ворот. Значит, придется задействовать такие элементы схемы, как бесконтактные датчики (например, фото-) и концевые выключатели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Автоматика для распашных ворот

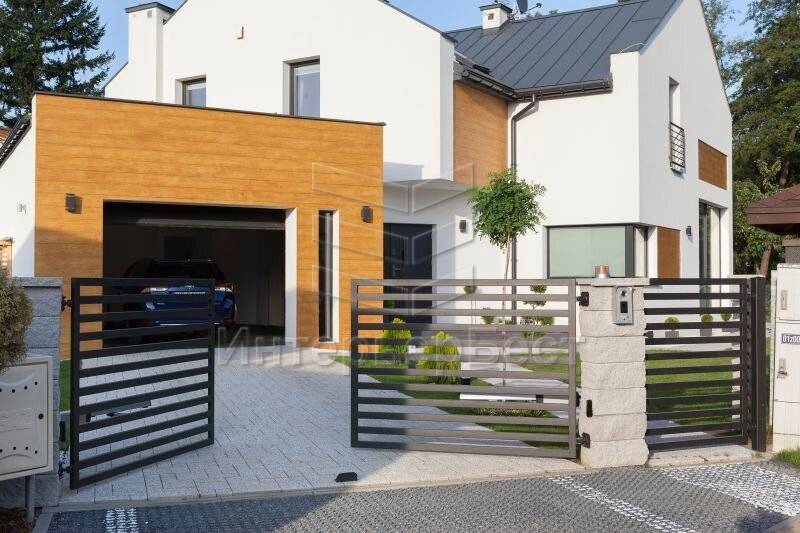

Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения

На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.

Конструкция имеет неоспоримые преимущества:

1. открываются наружу и внутрь;
2. устанавливаются даже в ограниченном пространстве;
3. бюджетный вариант.

Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.

Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.

Типы приводов:

• рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
• линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)

Тип механизма:

• электромеханический (с червячным редуктором и электродвигателем);
• гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).

Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.

Нюансы выбора автоматических ворот

Первое, что необходимо уяснить перед заказом автоматики для ворот – она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.

Выделим основные ошибки заказчика:

• заключение договора с не проверенными фирмами;
• покупка оборудования без установки;
• отсутствие в договоре пунктов про гарантию и обслуживание;
• заказ установки автоматики отдельно от монтажа ворот.

Интернет пестрит объявлениями о поставке оборудования  для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.

Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники

Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами – отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.

Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.

Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.

Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.

Варианты монтажа

Технология монтажа ворот во двор отличается в зависимости от выбранной конструкции и способа ее работы. Ниже приведены основные этапы установки популярных вариантов.

Монтаж распашных ворот

Несмотря на то, что такой тип не совсем удобен, он является наиболее популярным. При его создании не используются сложные механизмы и электрические составляющие. Распашные ворота имеют каркас, состоящий из двух частей. Они изготавливаются из металлического профиля, сваренного между собой. Для жесткости каркаса применяются специальные раскосы, также выполненные из профиля. Процесс их соединения производится по диагонали, после чего болгаркой зачищаются места сварки. Завершающим этапом является приваривание крепежных элементов – петлей для монтажа на опорные элементы.

Крепление створок производится на опорные столбы, которые могут быть представлены жесткими металлическими трубами или быть выложены из кирпича или камня. Для их прочности рекомендуется производить бетонирование.

Распашные ворота достаточно легко устанавливаются своими силами.

При этом важно знать не только, как правильно установить ограждающую конструкцию, но и предпринять меры по ее защите от негативного воздействия внешней среды. В противном случае, уже через несколько сезонов будет заметна ржавчина, разъедающая металл

Для этого все металлические поверхности покрываются 2-3 слоями краски.

После того как краска полностью высохнет, можно приступать к установке обшивки. Процесс должен производиться строго в одном направлении, а именно слева направо. Если используется профнастил, для его крепления выбираются саморезы с прорезиненной шляпкой. С ее помощью удается добиться герметичного крепления и свести к минимуму риск появления ржавчины в области сверления.

Монтаж столбов вместе с установленными воротами производится последним этапом в заранее подготовленные лунки. Для удобства под створки подкладывается деревянный брус или кирпич, чтобы обеспечить просвет около 10 см. Створки подпираются раскосами, которые обеспечат им точное положение. Основание столбов подлежит бетонированию. Пользоваться воротами можно будет спустя 3-4 дня, после того как залитый бетонный раствор полностью затвердеет и придаст жесткости всей конструкции.

Установка с калиткой

Установка ворот с калиткой происходит по тому же принципу, что и без нее. Отличием является монтаж дополнительного профиля. К той стороне конструкции, где планируется расположить калитку, крепится дополнительная рама. Именно на ней будет располагаться дверца. С левой ее стороны привариваются петли для крепления, а с правой стороны устанавливается задвижка.

Ширина калитки должна рассчитываться таким образом, чтобы через нее мог пройти человек любой конституции тела. Стандартными размерами этого элемента является ширина 90-100 см и высота 200-250 см, но при необходимости они могут быть изменены в любую из сторон.

Монтаж откатной конструкции

Прежде чем установить откатные ворота, необходимо смонтировать каркас и опорную конструкцию. Каркас для откатной разновидности ворот можно установить по аналогичному принципу распашной конструкции. Разница в том, что створка будет одна сплошная. К нижней части профиля приваривается по всей длине направляющая, по которой будут передвигаться ролики. Последние в свою очередь монтируются на металлическую балку, предварительно утопленную в бетон, во время создания фундамента для всей конструкции. После монтажа створок приступают к сварочным работам. А именно, к опорным столбам крепятся элементы для фиксации открытия и закрытия калитки.

Калитка может открываться как самостоятельно, так и автоматически с помощью вмонтированного электрического двигателя.

Установка подъемных ворот

Такой тип используется для гаражей и других помещений, поскольку позволяет в значительной мере экономить пространство.

Обычно такой тип используется для гаражей и других помещеницй, поскольку позволяет в значительной мере экономить пространство. Приводить в действие подъемный механиз можно как самостоятельно, так и при помощи специальной электрической составляющей, которую необходимо поставить выше ворот. Таким образом она приводит их в движение благодаря натягиванию тросов. Установить их для дачи или частного дома не представляется возможным.

Особенности монтажа автоматики

При выборе и установке автоматики нужно руководствоваться весом и размером сворок. Это касается покупки любого механизма. Для сплошных ворот из профнастила, часто используемых в нашей стране, рекомендуется выбирать автоматику с запасом веса 1.5-2 раза, чтобы она быстро не вышла из строя при сильном ветре, действующем на створки.

Любая автоматика устанавливается на узкий профильный столб. Если створки должны открываться наружу, то правильным решением будет монтаж линейного привода в верхней части конструкции. Рычажная система позволяет открывать створки внутрь и наружу до 110 градусов. Через редуктор энергия движения передается на центральный вал, к которому прикреплен рычаг и створка.

Перед установкой автоматики распашных ворот своими руками следует проверить исправность работы конструкции. Створки должны без помех открываться, закрываться без перекосов, дефектов. Если расстояние от петли до внутренней части столба меньше 15 см, подойдет линейный привод. В остальных случаях рычажный тип.

NICE

На третьей ступени рейтинга снова итальянский производитель, начавший свою деятельность в 1990 г. За почти 30-ти летнюю историю продукция успела выйти на мировой рынок и стала одним из самых узнаваемых брендов в области автоматики для ворот, шлагбаумов и других средств контроля доступа. Производитель постоянно работает на улучшение продукции, поэтому автоматика оснащена функциями плавного старта и остановки, возможностью подключения резервного питания, распределением ведущей и ведомой роли или частичным открытием для прохода пешехода. Судя по отзывам, автоматика производителя просто программируется и служит исправно, но ворота требуется обязательно заземлять, иначе при пробое обмотки двигателя, напряжение передастся на створки.

По нашему мнению производитель достоин места в рейтинге из-за наличия супер-мощного привода для откатных ворот с весом до 1200 кг. Такое могут позволить не все конкуренты. Несмотря на массу створки, скорость открытия или закрытия составляет 37 см за 1 секунду. Это оптимально для предприятий, на территорию которых въезжает крупная техника, и нужен большой проем и быстрое исполнение.

Достоинства

• есть приводы всех типов;
• особо узкая форма линейных механизмов;
• в комплекте поставляется два пульта управления;
• у автоматики есть самодиагностика;
• предусмотрен механизм разблокировки для ручного открывания (если нет электричества).

Недостатки

• высокая стоимость;
• не все моторы рассчитаны на частое использование (до 9 циклов в час максимум);
• температура эксплуатации -20…+40 градусов не подойдет для северных регионов.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

• подъемно-поворотные;
• откатные;
• секционные;
• распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

• для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
• при сравнении с остальными типами обходятся недорого;
• допускается открывание во внутреннюю и наружную стороны;
• разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
• есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
• при желании может быть установлена подсветка, которая будет освещать территорию;
• скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
• электрический привод обеспечивает хорошую фиксацию;
• низкий уровень шума при работе;
• створки блокируются, это обеспечивает дополнительную меру безопасности;
• если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
• являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

• вариант конструкции является устаревшим;
• с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
• система, отвечающая за запирание, – недолговечна;
• очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
• установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
• схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
• требуются профилактические работы для хорошей работы долгие годы.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Монтаж и сварка

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

Схема с описанием

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Чертеж и расчет размеров проема

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Чертеж гаражной сварной конструкции с калиткой внутри

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Вариант с калиткой

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Фото гаражных дверей с калиткой внутри представлено ниже.

Около города

Этапы установки распашных ворот

Основным этапом является монтаж опорных столбов. К которым впоследствии крепятся створки ворот.

Материалом изготовления опорных столбов могут быть:

• стальные трубы — обычно используются изделия поперечное сечение которых составляет 60Х60 мм или же 80Х80 мм;
• бетон;
• кирпич;
• камень.

Для обеспечения достаточных прочностных характеристик конструкции все разновидности столбов, кроме изготовленных из стальных труб, оснащаются металлической основой — сердечником.

Для установки опорного столба нужно пробурить скважину (можно выкопать вручную). Затем на дне создается песчаная подушка, которая предотвращает смещение столба в ходе эксплуатации. Далее нижняя часть столба заливается бетонным раствором. Если есть желание удешевить процедуру, тогда можно использовать метод забивания, но в таком случае надежность конструкции будет ниже

Установка опорных столбов

Материал изготовления влияет на объем работ при установке. Так стальные трубы достаточно вбить или забетонировать. При необходимости их можно устанавливать комбинированным способом.

Вбивание труб производится на глубину 1,5 м. Для чего необходимо предварительно подготовить скважину. Процедура забивки может осуществляться с помощью кувалды и деревянной прокладки. Но это самый трудоемкий способ. Поэтому чаще всего используют специальные приспособления, к примеру, коперы.

Затем выполняется выравнивание с помощью гидравлического уровня. Далее опорные столбы связывают с забором и между собой. Для чего используются специальные съемные планки.

Конструкция распашных ворот должна обладать достаточной жесткостью, что исключит вероятность скручивания их створок, возникновения других дефектов, приводящих к дополнительным тратам (ремонта, замена отдельных элементов)

Бетонирование столбов — более надежный способ, ведь вся конструкция въездной группы будет устойчивее. Оно не сложнее, чем вбивание.

Так бетонирование состоит из нескольких этапов:

• бурение скважины;
• установка и выравнивание;
• заливка бетонным раствором.

При этом глубина скважины обычно составляет не более 1,5 м. Установка опорных труб осуществляется в армированный стакан или без него. А для выравнивания применяется гидравлический уровень.

Раствором заливают не всю скважину, а только ее часть. К примеру, если глубина составляет 1,5 м, тогда бетонируют только нижние 50 см. Остальное пространство засыпают щебнем, грунтом.

Монтаж петель и навеска ворот

Независимо от способа установки опорных столбов далее следует приварить навесные петли. После чего осуществляется навеска створок распашных ворот.

Опорные столбы, имеющие стальной сердечник, до момента обкладывания кирпичом или другим востребованным материалом устанавливаются также, как и стальные аналоги.

Но следует помнить о том, что к каждому сердечнику следует приварить навесные петли и накладную пластину. Это необходимо для крепления створки и электропривода.

К декоративным качествам распашных ворот предъявляются все большие требования. Поэтому в перечень работ по установке входят и операции по декорированию. Но сделать ворота оригинальными сегодня несложно. К примеру, на фото изображены створки с недорогой наклейкой

Когда ворота не планируется автоматизировать, то необходимость в накладных пластинах отпадает. Если обстоятельства поменяются, то их можно будет прикрепить к опорным столбам с помощью химических анкеров или сварки. Последний способ является более надежным.

Рекомендуем ознакомиться с пособием по электросварке для начинающих.

В любом из случаев пластина не должна крепиться ниже 50 см от уровня земли — чем ниже, тем больше на него воздействует влага. Так, зимой электропривод занесет снегом, что может обернуться досрочной поломкой.

Открытие створок ворот может осуществляться в любую сторону, но практичнее, если наружу. Это позволит сэкономить место на своей территории.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Устройство

Представляют собой уличную двустворчатую конструкцию. Обе половинки открываются наружу или внутрь двора. Все зависит от того, где больше места. Если свободного пространства на участке и за его пределами немного, выбирают двухстворчатые ворота. Если объект с неограниченным пространством на участке и за его пределами выбирают одностворчатую конструкцию.

Въездные распашные система обустраиваются на территории частного дома для свободного перемещения транспорта, как грузовых, так и легковых автомобилей. Обязательно предусматривается калитка. Она может располагаться рядом с воротами. В гаража это будет неудобно, так как ширина постройки часто ограничена. В этом случае больше подходят секционные изделия.

Калитку встраивают в каркас распашных створок. Ее высота в этом случае небольшая. Если на участке планируется устанавливать распашные ворота со встроенной калиткой, предусматривается рама, обеспечивающая жесткость всей конструкции. Внешний вид не менее важен, чем надежность. Воротца для загородного дома, дачи могут изготавливаться из разных материалов:

• металл (профнастил, сварная сетка, стальные прутья, кованые створки);
• дерево (обрезная, необрезная доска, резные элементы);
• поликарбонат.

Обычно при изготовлении створок используется тот же материал, что у ограды. Чтобы получить красивый въезд на дачу, выбирают крепеж, который будет незаметен на полотне створок. Это могут быть саморезы или сварочный шов. Последний из вариантов используется только при работе с металлом. Шляпки саморезов могут быть видны после установки. Их скрывают с помощью шпаклевки и лакокрасочных материалов.

Учитывая, что ширина ворот составляет 3 м, створка может со временем просесть, если не компенсировать ее вес посредством опорного элемента (штырь, колесо), закрепленного с противоположной петлям стороны. По нормативным документам высота ограждения на территории частного жилья со стороны улицы должна составлять 2 м. По низу ворот оставляют технический зазор. Если ворота стоят на неровной поверхности, зазор должен быть равен 10 см. Над бетонным покрытием, асфальтом створки возвышаются на 7 см.

Основные элементы:

1. Столбы. На них крепят створки. Может быть две вариации, когда дверца встраивается в створку, достаточно 2 опор. Захотите калитку расположить рядом с воротами, то нужны 3 столба.
2. Рама, придающая жесткость конструкции, а также облицовочное полотно.
3. Петли.
4. Запорный механизм. Это может быть навесной, встраиваемый замок или штырь, который вводится в грунт (устанавливается в нижней части створок).

Разновидности распашных ворот

В зависимости от своих предпочтений, можно выбрать, подходящий для себя, вариант из нескольких существующих видов:

1. двустворчатые;
2. одностворчатые;
3. врезные;
4. автоматические (с ручным управлением или на пульте).

Кроме конструктивных особенностей, необходимо определиться и с материалом из которого они будут сделаны. Это может быть – дерево, металлический лист, пластик и много другое. Однако, профнастил считается более выгодным вариантом, так как он более долговечен и прост в монтаже. Профилированные листы изготовлены холодным прокатом из легированной стали, поверхность листа оцинкована и покрыта краской.

Видео: как изготавливаются распашные ворота из профнастила
