Установка сплит системы: пошаговая инструкция по самостоятельному монтажу

Выбор подходящего места для установки кондиционера

Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:

Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления;
Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере);
Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров;
Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства

150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха;
Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно);
Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ;
Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.

Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

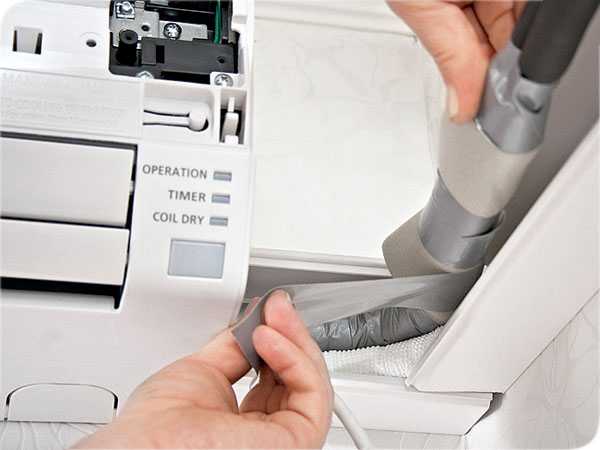

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Расположение кондиционера: правило пяти “не”

От неверно расположенного кондиционера вреда больше, чем пользы: простудные заболевания, искажение схемы вентиляции помещения, лишние затраты на монтаж, нарушение эстетики интерьера и даже потенциальные судебные разбирательства. Чтобы избежать всех этих негативных моментов, необходимо руководствоваться правилом пяти “не”.

1. Не устанавливайте кондиционер в последний момент. Лучше всего об этом задуматься ещё на стадии подготовки дизайн-проекта. Провести штробы для проводки и дренажных шлангов, пробить выход для отвода конденсата проще и выгоднее в процессе выполнения работ по черновой отделке. В некоторых случаях целесообразно не отводить конденсат за окно на фасад, а подключить систему отвода к домовой канализации.
2. Не располагайте кондиционер вплотную к потолку. Зазор между кожухом устройства и плоскостью потолка должен составлять не менее пятнадцати сантиметров. В этом случае циркуляция воздуха будет происходить свободно, создавая все условия для оптимальной схемы вентиляции жилого помещения.
3. Не слушайте тех, кто говорит, что кондиционер должен располагаться строго у окна. Да, монтаж кондиционера рядом с точкой отвода конденсата может показаться экономически выгодным. Этому способствует отсутствие наценки за прокладку лишних метров отводного шланга. Но одномоментная выгода здесь и сейчас в перспективе может обернуться проблемами со здоровьем. Определяя место расположения кондиционера, в первую очередь, следует ориентироваться на планировку квартиру и расположение мебели. Поток воздуха не должен быть направлен на места, где люди будут проводить большую часть времени: кровати, диван, кресла, столы.
4. Не устанавливайте обычный кондиционер, если есть возможность обустроить канальную систему. Такие системы монтируют между плитой перекрытия и натяжным потолком. Канальная система оборудована воздуховодами выходящими в каждую комнату квартиры. Такой вариант эстетичнее и эффективнее, чем обычный кондиционер.
5. Не пренебрегайте правилами установки кондиционера. Ознакомьтесь с ними заранее и следите за работой монтажников. Если речь идёт об установке наружного блока на фасаде многоквартирного дома, изучите юридические формальности, чтобы потом не судиться с недовольными соседями.

Тщательная подготовка половина успеха, тем более, если речь идет о капитальной конструкции требующей сложного монтажа и демонтажа.

Какие потребуются инструменты для самостоятельного монтажа кондиционера

Вот какие инструменты следует иметь под рукой.

1. Вакуумный насос.

1. Велосипедный нанос.

1. Индикатор.

1. Тестер для электросистем.

1. Перфоратор.

1. Манометр.

1. Труборез.

1. Ример.

1. Набор, используемый для развальцовки труб.

Еще следует запастись бухтой медной трубки, концы должны быть завальцованы в заводских условиях. Вмятины, царапины, прочие дефекты недопустимы.

Когда начинать работу

Заниматься установкой кондиционера лучше всего во время проведения капитального ремонта. Всё равно отделка стен будет повреждена, ведь придется делать сквозной пробой. Цены на комплектующие для кондиционеров

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Выводы и полезное видео по теме

Как заложить трассу кондиционера:

Установка и монтаж кондиционеров, тонкости и секреты:

Стоит помнить, что при самостоятельной установке кондиционера, незначительных факторов не существует. И все, что было сделано некорректно, к примеру, вальцевание труб без зачистки каймы, или недостаточно зафиксированное соединение – в итоге приводит к быстрому износу комплектующих охлаждающей системы. Поэтому в процессе установки нужно проявить предельную аккуратность ко всем деталям.

Если у вас есть необходимый опыт или знания в вопросе монтажа сплит систем, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны некоторые тонкости, о которых мы не упомянули в этом материале? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

Заключение

В заключении хочется отметить что монтаж и запуск – как кондиционеров, так и сплит систем достаточно сложное мероприятие. Необходимо обладать навыками строительных и монтажных работ, разбираться в технической документации и материалах. Именно поэтому, в большинстве случаев, к таким работам привлекают специалистов.

Более того, некоторые крупные сплит системы устанавливают только представители завода производителя. В противном случае теряется гарантия на сервисное обслуживание.

Также отметим, что запуск систем кондиционирования при помощи вакуумных насосов проводят в России и ближайших странах. В мировой практике их не применяют. Например, тот же Израиль где кондиционеры не выключают круглый год. Почему это делается, вопрос к зарубежным специалистам.
