Почему полотенцесушитель холодный?
Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.
Воздушная пробка
Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.
Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.
Образование накипи
Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.
Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.
Перегоревший ТЭН
Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.
Что делать, если течет полотенцесушитель?
Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.
Неправильное подключение
Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.
Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.
Варианты подключений
Закручивается фитинг с декоративным отражателем во внутреннюю резьбу трубы Все готово Шаг 5. Возможность работы при любых направлениях подачи в стояках.
Размеры контура полотенцесушителя указаны на упаковке. Если это делать необходимо, то хотя бы не допускайте колен, пусть перепад по высоте будет плавным, это позволит пузырькам воздуха самоудаляться. Для герметизации уплотнения практичнее использовать льняную паклю или сантехническую нить, от использования Фум-ленты лучше отказаться — она часто прорезается резьбой и собирается в канале по частям, позволяя воде проникать между участками. Кран Маевского для стравливания воздуха под потолком устанавливать нецелесообразно. Устройство одновременно является продолжением вертикального стояка подачи горячей воды.
Схема прямого и наиболее простого подключения полотенцесушителя к стояку Исполнение схемы, представленной выше, на практике При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки. Чтобы выполнить подключение подобного сантехизделия, потребуются следующие элементы: вентили, с помощью которых будет отключаться вода; система циркуляции воды, представленная в виде подающего и обратного трубопроводов; пробка-заглушка; кронштейн, при помощи которого выполняется монтаж сантехизделия на стене. Как видим, этапы самые простые, ничего сложно предпринимать не требуется, установить своими руками сушилку можно всего за пару часов.
Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной. Если работы проводят в многоквартирном доме, при ремонте в ванной расположенный в подвале стояк из двух трубопроводов прямой и обратной линии придется перекрывать, материалом старых стояков всегда является сталь, если производилась их замена, в большинстве случаев использовался полипропилен. Первый вариант является простым и дешевым. На стене проведите горизонтальные линии на уровне размещения кранов, по ним в дальнейшем следует монтировать трубопроводы. Правильное подключение полотенцесушителя, не закапает проверено

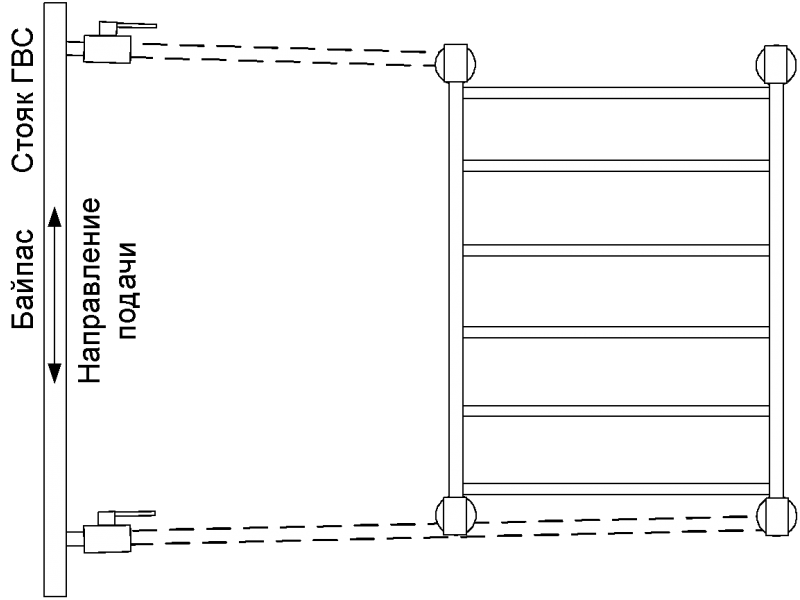

Схема 1
(Боковое или диагональное подключение, незауженный несмещённый байпас)
Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.
Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

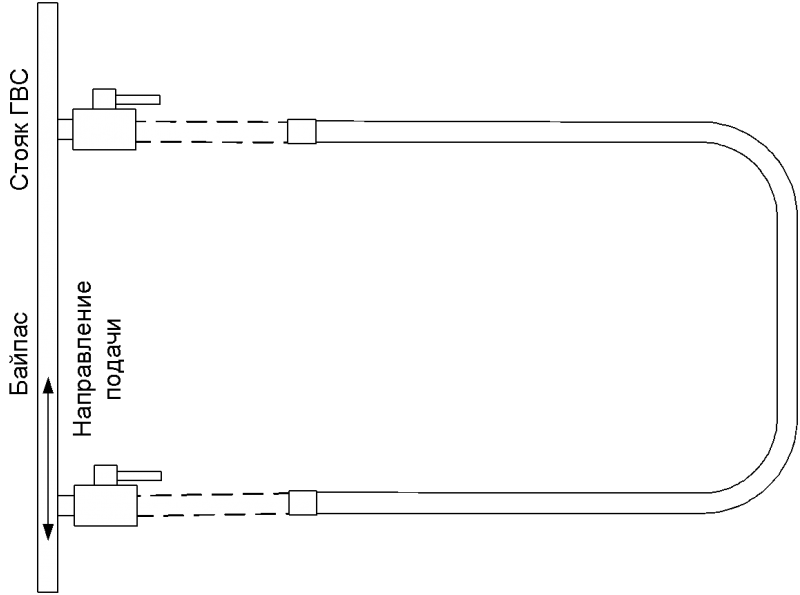

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса
Эта схема подключения – универсальная:
- Работает при любом направлении подачи в стояке.
- Не зависит от скорости циркуляции в стояке.
- Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
- Удалённость от стояка – вплоть до 4-5 метров.
Условия работоспособности схемы:
- Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
- При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.
Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.
Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.
Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения
Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя
Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.
Допустимые варианты исполнения схемы №1
Боковое подключение (пример верного исполнения)
Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.
Боковое подключение (пример условно допустимого исполнения)
Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.
Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).
Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!
Специфика монтажа полотенцесушителя
Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.
При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.
Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол
Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.
Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.
В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими сальниками. Модели допускается нагружать до 5 кг
Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.
При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.
Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.
Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

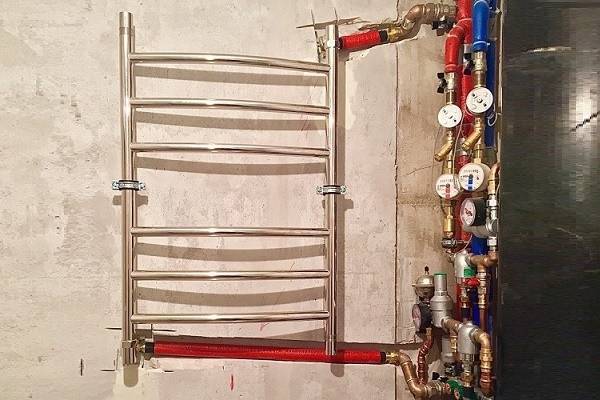

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:
Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.
Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.
Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.
Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают
Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.
Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.
Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас
Почему не греется полотенцесушитель? Разбираем основные причины
Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.
- В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
- Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
- Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
- Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
- Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.
Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.
На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!
Напоследок о комбинированных сушилках
Двухконтурный полотенцесушитель отлично решает проблему сезонности при подключении к домашнему отоплению. В холодный период года греет водяной контур, по окончании отопительного сезона можно включить второй электрический змеевик. Крепление прибора вполне обычное – на кронштейнах, подключение выполняется сразу к 2 сетям – электрической и отопительной.
Если необходимо поменять старый советский змеевик в квартире, то новый необязательно ставить в том же месте и подсоединять к существующим штуцерам. Очень желательно заменить стояк – он наверняка «зарос» ржавчиной. Выберите для обогревателя подходящее место, набросайте схему соединений и выполните установку полотенцесушителя с учетом новых требований.
Технология проведения работ — шаг за шагом
Замена полотенцесушителя подразумевает следующую последовательность выполнения работ:
- демонтаж устаревшего полотенцесушителя;
- установка байпаса (перемычки) и шаровых кранов;
- монтаж полотенцесушителя.
Рассмотрим более подробно перечисленные выше этапы.
Демонтаж старого полотенцесушителя
Замена полотенцесушителя в ванной начинается с удаления старого:
Первый этап работы по монтажу полотенцесушителя — демонтаж старого варианта, который вы хотите заменить
- Отключаем горячую воду, перекрыв соответствующий вентиль. Этот вопрос нужно согласовывать с ЖЭК.
- Когда в стояке уже не будет воды, убираем старый полотенцесушитель, Если он не составляет единое целое с трубой горячего водоснабжения, откручиваем резьбовое соединение и демонтируем его.
- Если полотенцесушитель просто-напросто приварен к трубе, его следует обрезать при помощи болгарки. Обрезку проводим с таким расчетом, чтобы длина трубы была достаточной для нарезания резьбы
- Снимаем отслуживший полотенцесушитель с кронштейнов.
Установка байпаса (перемычки) и шаровых кранов
Перемычка (байпас) представляет собой кусок трубы, оснащенный соединительными элементами. Она является палочкой – выручалочкой в непредвиденных ситуациях. Для установки байпаса на концы полотенцесушителя ставят шаровые краны, которые при необходимости приостановят поток воды через него. В то же время при установленной перемычке в стояке не прекращается циркуляция воды даже при отключении полотенцесушителя.
Это позволяет не перекрывать воду на весь дом в случае проведения ремонтных работ.
Нарезка резьбы на трубе при помощи резьборезки — подробнее о технологии работ можно найти здесь
Байпас оборудуется тремя вентилями: два из них устанавливаются в местах соединения трубы полотенцесушителя с байпасом, а 3-й приостанавливает воду в самом байпасе
Чтобы удалять воздух из системы рекомендуется монтировать в саму перемычку дополнительный шаровой кран. Это обеспечит свободную циркуляцию воды в полотенцесушителе и в основном трубопроводе.
Установка, крепление и подключение змеевика
Продолжаем монтаж полотенцесушителя своими руками. Следующий этап – прикрепление кронштейнов и крепление полотенцесушителя к стене.
При креплении полотенцесушителя к стене потребуется просверлить отверстия в кафеле, что требует определенной аккуратности
К полотенцесушителю прикручиваем кронштейны, имеющиеся, как правило, в комплекте (если их нет, нужно докупить отдельно). Приставляя к месту размещения, делаем отметки карандашом для отверстий. Чтобы выровнять приспособление при помощи строительного уровня, нужен помощник.
В стене, покрытой кафелем, отверстия делаются при помощи дрели со специальным сверлом для кафеля. В отверстия вставляем пластиковые дюбеля, затем приставляем полотенцесушитель к стенке и крепим его к ней шурупами при помощи отвертки или шуруповерта.
Расстояние от стены до оси трубы полотенцесушителя регламентируется и зависит от диаметра трубы
Далее остается провести подключение полотенцесушителя к стояку. Для этого присоединяем его к вентилям на перемычке при помощи фитингов ( прямых или угловых, в зависимости от типа подключения полотенцесушителя).
Затягиваем крепления осторожно, чтобы не испортить резьбу. Делаем уплотнение всех резьбовых соединений, используя льняную подмотку
При выполнения подключения возможно вам придется докупить специальные фитинги для соединения полотенцесушителя с трубой водопровода
После завершения перечисленных работ нужно проверить герметичность соединений: при прощупывании швов не должно быть капель, протеканий. Остается плавно открыть краны, чтобы устройство наполнилось водой постепенно, и не возник гидроудар.
Вот и все. Теперь вы можете смело утверждать, что получили представление о том, как подключить полотенцесушитель. Решайте — сможете ли вы сделать качественно эту работу самостоятельно, или лучше пригласить специалиста.
Каких схем следует избегать в принципе?
Остается напоследок посмотреть на несколько схем, в которые заложена принципиальная ошибка. Эти варианты или вовсе нерабочие, или настолько «капризные», что лучше с ними и не связываться. И если приглашённый «мастер»-сантехник начинает «лепить» нечто подобное – от его услуг следует сразу же отказаться.
Стремление скрыть верхний участок горизонтальной подводки, например, над подвесным потолком, иногда приводит вот к таким «произведениям искусства».
Совершенно очевидно, что в этом рукотворном горбе вскорости скопится воздух, который наглухо перекроет циркуляцию воды через полотенцесушитель.
Могут возразить – дескать, что стоит постами на этой петле воздухоотводчик или кран Маевского? Тогда и мы возразим – а стоит ли вообще мудрить с такой неадекватной схемой? Не лучше и найти вариант попроще и понадежнее?
Следующий неудачный вариант – когда при боковом подключении точка врезки нижней подводки оказывается выше нижнего края полотенцесушителя. То есть, чаще всего – при нежелании переделывать стояк, оставшийся после прошлой модели прибора.
Схема, которая наверняка замучает хозяев своими «капризами» и, скорее всего, вскорости вовсе перестанет работать.
Образовалась петля (она выделена на схеме красным овалом) которая превращается в своеобразную «западню» для водяного потока. Здесь в нижней точке наверняка встретятся принудительный, зависящий от напора, и гравитационный, от разницы в плотности воды, потоки, и выхода для обоих не будет. Один будет заперт напором в стояке, второй – более горячей водой, которая будет в верхней части полотенцесушителя. Которая станет при этом остывать, стремиться вниз, но получившаяся «ловушка» будет всячески препятствовать этому.
В итоге запустившийся вроде бы поначалу полотенцесушитель вскорости начинает остывать, причем, очень неравномерно, с явной градацией температур по высоте. Столкновение встречных потоков приведет к застойным явлениям в контуре, и воде попросту будет проще перемещаться по стояку, нежели пробивать себе пути через лабиринты прибора.
Говорят, что иногда такой вариант даже работает – многое зависит от напора и температуры горячей воды в стояке. Но не погнушайтесь добрым советом – не полагайтесь на везение, а изначально считайте эту схему нерабочей. Проще выбрать другую, чем потом с грустью смотреть на полотенцесушитель, превратившийся в обыкновенную вешалку.
И еще один вариант, от которого следует бежать, как от огня!.
По каким физическим принципам должен работать полотенцесушитель при подобном подключении – совершенно непонятно!
Нарушены все правила. То есть обе точки врезки расположились выше нижнего края полотенцесушителя при его нижнем подключении. Это уже заставляет задуматься – какой у воды в принципе будет стимул перемещаться по контуру прибора? Кроме того, образована даже не одна «западня» для потоков воды, а две. Что наверняка гарантирует быстрое запирание контура, если циркуляция вначале какая-никакая все-таки пойдет.
Хотя, вряд ли она вообще начнется – слишком много причин для воды избрать себе более простой и короткий путь через стояк.
Все указанные схемы неправильного подключения могут иметь свои варианты
Поэтому важно понять ключевую ошибку, причину неработоспособности, чтобы не допустить такого монтажа
* * * * * * *
Как видите, работающих, в том числе полностью универсальных схем – вполне достаточно. Если монтаж предполагается производить самостоятельно – еще раз проверьте чертеж, по которому будет выполняться сборка, на возможное наличие принципиальных ошибок. Если приглашен мастер – потребуйте от него заранее представить схему, которую он собирается реализовать. К сожалению, в среде мастеров попадаются люди, совершенно не разбирающиеся в принципах работы сантехнических приборов. И умеющие только, пусть даже и качественно, выполнять определённый набор действий, без осмысления и согласования с имеющимися реальными условиями. А иногда – даже и со здравым смыслом…
Заключение
При установке сушилки своими руками нужно выбрать правильную схему подключения, которая обеспечит беспроблемную работу оборудования. При естественной циркуляции воды не стоит делать какие-либо заужения просвета, петли, лишние изгибы, а также применять комплектующие меньшего диаметра. Для использования полотенцесушителя как основного отопительного прибора рекомендуется рассчитать его на требуемую теплоотдачу. Качественный монтаж проводится с помощью «американок» и переходных муфт соответствующего трубам диаметра.
