Устройство дренажной системы монолитного фундамента

Дренаж вокруг отмостки дома

Как становится ясно, ошибочно предполагать, что дренаж требуется исключительно в целях обеспечения сухости в подвальном помещении или погребе, для устранения луж и слякоти вдоль дома во время весеннего таяния снегов или обильных дождей.

Правильно сделанный дренаж способен обеспечить долгий срок жизни дома и исключить повреждение отмостки и основания дома.

  Как правильно сделать дренаж и отмостку вокруг дома

Существует ряд тонкостей, которые нужно знать при монтаже дренажной системы и строительстве отмостки.

Однако этого недостаточно, чтобы влага в должной мере отводилась от дома. Так как отмостка укладывается на открытый грунт и часто не спрятана под крышей дома, существует высокая вероятность, что дорожка будет растрескиваться и разрушаться от вспучивания грунта, особенно в периоды заморозков, зимних холодов и во время весеннего таяния снегов.

Именно поэтому помимо отмостки, необходимо сделать дополнительное дренирование.

  Типы дренажных систем

В зависимости от конкретной ситуации домовладелец или строитель определяется с выбором дренажной системы. Существует несколько ее типов:

• Внутренний дренаж фундамента;
• Внешний дренаж фундамента;
• Дренаж отмостки;
• Подземная водосборная система всего участка.

Как правило, выбор делается в пользу дренирования фундамента, так как это более привычный способ

Однако с появлением новых технологий и материалов все чаще обращают внимание на дренирование отмостки. При этом оба варианта могут быть реализованы в комбинации с водоотводом всего участка, если есть необходимость

  В каких случаях необходим дренаж

Решение об устройстве дренажа актуально для тех случаев, когда:

• Участок и дом находятся в низкой части участка;
• Подземные воды проходят близко к поверхности;
• Земля на участке содержит преимущественно глину;
• Основание фундамента ниже уровня промерзания грунта;
• Отмостка выполнена из битого кирпича, камней или кусков плитки.

Если же на участке сухие почвы, дом построен на возвышении и оснащен водостоками, отводящими осадки к дренажным колодцам, обустройство дренажа скорее не имеет смысла.

  Особенности дренажной системы по периметру фундамента

Для эффективной работы системы дренирования, необходимо прокладывать ее вокруг фундамента. Единичные канавы или трубы лишь скопят воду в одном месте и не будут ее отводить.

При этом важно соблюдать технологию устройства – располагать трубы или траншеи под определенным углом, чтобы вода свободно отходила от дома. Кроме того, при устройстве глубинной дренажной системы особенно критично использовать правильные материалы, а также соблюдать принцип многослойности. Иначе система будет плохо работать, потребуется ее переустройство

Иначе система будет плохо работать, потребуется ее переустройство.

  Как работает дренажная система вокруг фундамента

Дренажная система скапливает в траншеи или подземные трубы (зависит от выбранного вида дренирования) лишнюю влагу. Далее, вода попадает в общую трубу или траншею, уклон которой позволяет вывести скопившуюся влагу за границы участка. Также допускается использование колодцев, которые накапливают воду и затем пропускают ее в землю через слой щебенки.

  Поверхностные дренажные системы для отмосток

Одним из вариантов устройства системы является поверхностный способ.

Такой способ дренирования подходит для участков с более-менее ровным ландшафтом, низким уровнем заболоченности и умеренной интенсивностью осадков, поскольку в большей степени лишь собирает и отводит талую и дождевую воду.

  Глубинный дренаж дорожки у фундамента

Для тех участков, где грунтовые воды проходят близко к поверхности земли, а почва содержит преимущественно глину, рекомендуется делать глубинный дренаж.

При этом система похожа на многослойный пирог за счет использования нескольких материалов в определенной последовательности.

  Типы дренирования

Существует два типа дренирования отмостки. Каждый из них предпочтителен при определенных условиях и особенностях самого участка, нюансах при постройке дома, его расположения.

Первый тип дренирования – кольцевой. Подразумевает прокладку гибкой трубы по периметру здания, при этом оба конца трубы сходятся к одному дренажному колодцу. Сам колодец размещают в низшей точке участка.

Второй тип дренирования – пристенный, является более эффективным, но и более дорогим вариантом. Его принцип состоит в том, что по углам дома устанавливаются четыре колодца, а не один, как в кольцевом дренировании.

Технология устройства пристенного дренажа

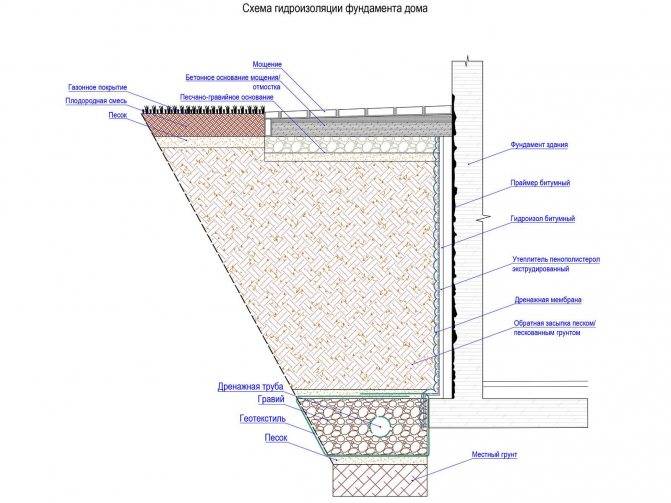

Схема линейного дренажа вокруг дома

Эта система наиболее распространена в частном домостроении. Она требуется практически для всех объектов, поскольку позволяет избежать неприятностей при сильных осадках и в весенний период, когда верхний слой почвы обильно увлажнен. Помимо приведенного выше СП, при прокладке необходимо руководствоваться также СНиП 3.07.03-85* и СНиП 3.05.05-84.

Пристенный дренаж можно сделать двумя способами, выбор между которыми зависит от типа фундамента:

• линейный (по СП эффективная глубина осушения до 4-5 м) по периметру отмостки для ленточных оснований;
• пластовый в уровне песчаной подушки под фундаментные плиты (по нормам должны включать также линейный тип).

Пластовый дренаж под плитный фундамент.

Далее рассмотрена технология для наиболее распространенного линейного монтажа.

Требования к укладке

При проектировании дренажной системы необходимо учитывать требования к ее расположению:

• глубина закладки пристенного дренажа — 30-50 см ниже подошвы фундамента;
• уклон в сторону водосбора — 0,02 (на каждый метр 2 сантиметра);
• максимальное расстояние от наружной грани ленты фундамента — 1м.

Перед прокладкой труб определяют верхнюю и нижнюю точку системы. Сначала определяются с точкой сбора (нижней), от которой будет осуществляться отвод воды из дренажа. После определения этой точки, высчитывают отметку верхней с учетом длины труб и необходимого их уклона.

Материалы и инструменты

Чтобы выполнить работу понадобятся следующие инструменты:

• штыковая и совковая лопаты;
• кирка;
• электрический или пневматический перфоратор;
• строительный уровень и рулетка;
• тачка или тележка для транспортировки грунта;
• ручная трамбовка или виброплита.

Для обустройства дренажной системы также понадобятся материалы:

• трубы;
• щебень или гравий;
• песок;
• геотекстиль;
• полипропиленовая веревка.

Трубы для проведения водоотводных мероприятий согласно нормативным документам могут быть из асбестоцемента, керамики или пластика. Щебень следует выбирать с размером фракции (зерен) 20-40 мм. Песок применяют тот же, что и для обратной засыпки (среднезернистый или крупнозернистый).

Порядок выполнения работ

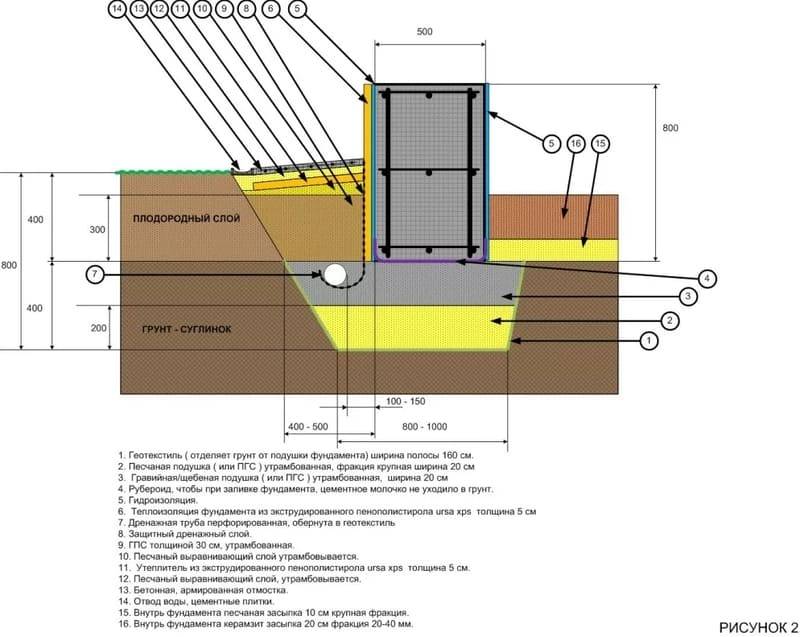

Схема пристенного дренажа фундамента.

Обустройство дренажа выполняют поэтапно:

1. Гидроизоляция стен подвала. Чаще всего применяют мастику на основе битума. Наносят ее в несколько слоев , при необходимости армируют стекловолокном. Для фундаментов с глубиной заложения до 3 м достаточно гидроизоляции с общей толщиной 2 мм, для более глубокого заложения суммарную толщину слоев битума увеличивают до 4 мм.
2. Отрывка траншеи под трубы с учетом требований к расположению.
3. На дне траншеи укладывается подушка из песка, поверх которой расстилают геотекстиль. Ширина полотна должна быть такой, чтобы можно было обернуть трубу без зазоров.
4. На геотекстиль укладывается слой щебеня толщиной 10 см ( или гравия), поверх щебня укладывается трубы с необходимым уклоном для самотечной работы системы.
5. Трубы соединяются. На каждом повороте предусматривают вертикальный участок трубы (смотровой колодец) с крышкой. Это требуется для проверки и промывки труб.
6. Поверх труб засыпается щебень или гравий, толщина слоя 15-20 см. Сыпучий материал оборачивается геотекстилем с нахлестом.
7. Выполняют обратную засыпку песком с послойным трамбованием. Уплотнение можно выполнять виброплитой или ручной трамбовкой с увлажнением.

Несколько советов

Для грамотного проведения работ необходимо учесть:

• дренажные отверстия в трубах должны быть меньше, чем минимальные размеры частиц щебня или гравия;
• после оборачивание геотекстилем его дополнительно фиксируют полипропиленовой веревкой, куски веревки нужно заложить под геотекстиль заранее;
• при большом числе поворотов нормами разрешается предусматривать смотровые колодцы через один;
• при самостоятельном строительстве можно не выполнять гидравлические расчеты, а диаметр дренажных труб выбирать в пределах 110-200 мм;
• слив воды из дренажного колодца (коллектора) можно выполнять в ливневую канализацию или на открытый участок после фильтрации через слой щебня (гравия).

При внимательном подходе к дренажу на стадии строительства он не доставит проблем при эксплуатации и прослужит десятки лет.

Этапы устройства дренажной системы

Создание дренажа выполняется по определенному алгоритму, который зависит от типа выбранной системы. Рассмотрим этапы устройства каждого вида дренажа. Пластовый дренаж. Вариант водоотведения перед заливкой плитного фундамента. Выполняется он следующим образом:

• на расстоянии 20 метров от места будущей постройки монтируется дренажный колодец;
• на заранее рассчитанную глубину укладываются в слой геотекстиля трубы, а затем полностью засыпаются песком, заливаются водой и трамбуется;
• на поверхность снова укладывается слой геотекстиля для предотвращения капиллярного подсоса воды;
• далее — засыпается слой гравия, два слоя ЭППС и выполняется монтаж опалубки для заливки бетонной плиты.

Пристенный дренаж. Создание такого водоотведения выполняется по периметру основания фундамента дома, в углах монтируются ревизионные колодцы. Рассмотрим этапы выполнения дренажа:

• на очищенные стены фундамента сверху наклеивается внахлест профилированная мембрана или другой вид гидроизоляции;
• на грунт стелется нижний край мембраны и установить перфорированные в обмотке трубы;
• трубы закладываются под уклоном в 1-2% к водосборному колодцу;
• место по периметру дренажа засыпается гравием и песком;
• вся засыпка трамбуется.

Такое дренирование может осуществляться для разных типов основания дома, его особенность — укладка дрен на близкое расстояние от фундамента.

Кольцевой дренаж. Стоит сразу сказать, что осуществить эффективный кольцевой дренаж без предварительной подготовки проекта практически невозможно. Далее процесс осуществляется по алгоритму:

• на расстоянии около 5 метров от постройки роется траншея (глубина и ширина рассчитывается каждом случае индивидуально);
• на дно канавы насыпается песчаная подушка, с обязательным уклоном в 2-3 см на каждый метр;укладывается геотекстиль, края которого заводятся на стенки траншеи;
• монтируется дренажная система из перфорированных труб, ревизионных колодцев и резервуара для сбора воды;
• дрены укрываются геотекстилем, засыпаются слоем песка и гравия, а затем грунтом.

Защиту фундамента дренаж обеспечивает в полной мере только в том случае, когда все расчеты выполнены максимально точно, а монтаж осуществлен правильно и качественно. Если вы дилетант в строительстве и не знаете, как сделать дренаж фундамента, то не стоит рисковать, лучше доверить подобные работы специалистам.

Какие материалы могут понадобиться?

В современном строительстве в качестве дрена используются перфорированные, гофрированные трубы, дополненные геотекстилем или фильтрационным слоем из кокосового волокна. Продается такой материал в метражах. Есть несколько вариантов диаметра: 110, 160, 200 мм. Основные преимущества таких труб в том, что они легкие, быстро и без проблем гнутся, удобно соединяются между собой. Отсутствуют операции с геотканью на строительной площадке.
Если необходим колодец, то они бывают двух типов: ревизионные и накопительные. Ревизионные колодцы необходимы для контроля над системой водоотведения. Если обнаружен засор в систему запускается насос и труба промывается. Устанавливаются такого типа колодцы на каждом повороте схемы и на каждый 50 метрах прямого участка дренажа. В накопительный вариант попадает вся собранная вода, которая в итоге может использоваться для технических нужд и для полива. Также необходимы мелкие детали: заглушки, фитинги, переходники

Такая система не требует применение щебня в виде дренирующего материала, все построено на системе труб, но важно предварительно создать подробную схему дренажа

Установка системы дренажа

Итак, как сделать дренаж фундамента самостоятельно?

Для начала следует изучить и оценить уровень залегания грунтовых вод. Чтобы определить ее глубину, можно провести следующие действия:

• Выкапывается яма глубиной 2-3 метра
• Изучается состав почвы
• Определяется уровень протекания грунтовых вод

Чтобы провести работу, надо предварительно подготовить основание сооружения:

• Вдоль периметра фундамента выкапывается траншея
• С его поверхности удаляется слой гидроизоляции и уплотнителей
• Просушивание. Можно выполнить при помощи специальных устройств, таких как тепловая пушка. В теплое время года можно подождать несколько дней доя естественного высыхания под воздействием солнечных лучей.
• Нанесение нового слоя гидроизоляции. Она должна состоять из нескольких компонентов:

1. Обмазочный слой
2. Проникающий слой
3. Полиэтилен
4. Раствор битума

Далее следует производить самостоятельную установку системы водоотведения. При работе также необходимо учитывать типы оснований.

Последствия отсутствия дренажной системы фундамента

Что влечет за собой постоянное или периодическое подтопление.

• В подвальных помещениях, подземных гаражах и цокольных комнатах образуется плесень и развивается грибок, концентрируется неприятный запах затхлости и сырости, который не может побороть установленная вентиляция.
• Подмывается опорное основание, заиливается песчано-гравийная подушка.
• Влага проникает в толщу бетона и при промерзании разрывает конструкцию.
• Если вода проникнет к металлическим элементам армирования, то она вызовет их коррозию, а, значит, увеличение объема. Такой процесс приведет к образованию трещин и разрывов в бетонных монолитах.

Итогом проникновения влаги становится постепенное разрушение основания, просадка дома, образование трещин в стеновых и потолочных конструкциях. Постепенно жилье становится абсолютно непригодным к эксплуатации.

Предварительные расчеты

При обустройстве частной дренажной системы собственными силами, расчеты сводятся к определению глубины заложения труб и колодцев, а также оптимальных уклонов трубопроводов.

Глубина закладывания дренажа определяется по глубине заложения опорного основания. Принцип прост: дренаж обустраивается на 0,3-0,5 м ниже фундаментной подошвы.

Схема дренажа

Уклон трубопроводов должен быть таким, чтобы движущаяся по ним вода могла достаточно быстро и эффективно отводиться в приемный резервуар. Традиционно выдерживают уклон, составляющий 20 мм на каждый погонный метр.

Предварительно найдите наивысшую и самую низкую точки участка. В первой вы обустроите место сбора воды (чаще всего это самый высокий угол дома), во второй смонтируете приемный колодец. Благодаря естественному уклону не придется покупать дополнительное насосное оборудование для перекачивания грунтовых вод.

Для лучшего понимания ситуации, ознакомьтесь с примером расчета дренажа фундамента.

Пример спецификации для бани 6х6 м прямоугольной формы, дренажных колодцев – 3 шт.

Дано:

• размеры здания – 9х6 м;
• расстояние между коллекторным колодцем и строением – 10 м;
• величина выступа верхнего края колодца над землей – 0,3 м.

Для определения длины каждого отдельного участка траншеи до водоприемника нужно сложить длины сторон здания. В данном примере результат будет равен 15 м. Суммарное расстояние до приемного колодца в этом случае составит 25 см. Общий уклон рассматриваемой системы – 0,5 м (по паре сантиметров на каждый из полученных 25 м).

Схема дренажной системы

Разновидности систем защиты фундамент

Пластовый дренаж

Постройка здания на глинистом грунте требует защиты подвального помещения от сырости. Дренаж фундамента в виде монолитной плиты требует устройства особой системы. Она закладывает после выкапывания котлована под здание и бывает двух видов:

• однослойная – песок или щебень;
• двухслойная – сочетание слоев щебня и песка или добавление геотекстильной мембраны.

Слой гравия или щебня насыпается на высоту 30-50 см, он должен выходить за пределы контуров здания. По периметру располагаются дрены. Если на участке большой объем пластовых вод, используется двухслойная система, а отводящие трубы дополнительно закладываются под слоем щебня.

Устройство пластового дренажа

Чтобы дренажный слой не залился, его накрывают специальным полотном, экономный вариант – пергамин, более дорогой и эффективный – дренажная мембрана. Это полотно обеспечивает связь пластового и пристенного дренажа.

Пристенный дренаж

Для зданий с подвалом и цокольным этажом этот способ станет незаменимым вариантом отведения влаги. Если система водоотведения монтируется после окончания строительства, то необходимо выкопать траншеи по периметру здания. Их глубина должна превышать глубину фундамента. Ширина определяется удобством выполнения работы. Перед началом работ проводится гидроизоляция стен подвала. Этот этап важен для предотвращения попадания влаги внутрь здания. Используется обмазочная или проникающая изоляция. Обмазочный вариант – это жидкая битумная мастика, которая наносится на стены слоем в 2-4 мм. Проникающие составы изменяют структуру бетона и закрывают поры. На поверхности материала формируется водонепроницаемый слой.

Среди инновационных приспособлений для защиты фундамента от избыточной влаги появились дренажные мембраны. Это гидроизолирующее полотно, изготовленное из плотного полиэтилена. На ее поверхности созданы шипообразные выступы. Они обеспечивают свободное пространство, по которому лишняя влага стекает в дренаж. Для улучшения эксплуатационных качеств материал изготавливается многослойным, мембрану дополняет нетканое полотно геотекстиля, предназначенное для задерживания частиц почвы. Полотно крепится к стене фундамента пластиковыми дюбелями, которые забиваются выше слоя гидроизоляции. Сторона с шипами поворачивается к зданию, мембраны укладываются с нахлестом, а швы герметизируют монтажной лентой.

Еще один современный способ отведения влаги от фундамента – дренажные маты. Это многослойное композитное полотно, которое выполняет функции защиты, гидроизоляции и фильтра. Материал прочен и долговечен, он не деформируется при эксплуатации. Маты укладывают вертикально на стены фундамента после нанесения слоя мастичной гидроизоляции. При монтаже необходимо сократить количество стыков, укладывая материал одним полотном. Места примыкания к стене и швы проклеиваются водостойкой лентой. Структура матов устроена так, что влага стекает по ним в дренажные трубы.

Устройство пристенного дренажа

Технология устройства пристенного дренажа имеет следующие этапы:

• рытье траншеи с уклоном до 2 см на погонный метр в строну коллектора;
• засыпка и разравнивание песчаной подушки;
• укладывание геотекстиля, края полотна должны выступать из траншеи;
• насыпается слой гравия или щебня высотой до 10 см, необходимо проверять уровнем наличие уклона;
• укладываются перфорированные ПВХ трубы;
• дрены соединяются между собой, на поворотах устанавливаются вертикальные трубы, через которые будет выполняться промывка системы;
• в самой низкой точке сети оборудуется выводящий колодец;
• трубы засыпаются гравием, а сверху их накрывает дренажная геоткань внахлест, на концах веток полотна надежно фиксируются полимерной веревкой;
• система засыпается речным песком, который хорошо трамбуется.

Отличия в устройстве пристенного и траншейного дренажа

Кольцевой дренаж

Этот вид дренажной системы защитит от ливневых и грунтовых вод. Он собирается по замкнутой схеме. Чтобы удалить излишки влаги используется глубинный и линейный дренаж. Траншея под дрены располагается в 3 м от дома, ее глубина должна 40-50 см превышать отметку закладывания фундамента. Кольцевая система устраивается аналогично пристенному дренажу, отличие только в расстоянии от здания. Этот вариант подходит для старых построек, когда опасно раскапывать землю около фундамента. Система водоотведения, представляющая собой единый контур, имеет уклон в сторону накопительного колодца ( 2 см на 1 м).

Система специальных желобов, безопасность которых обеспечивают дренажные решетки, позволит эффективно удалять влагу с поверхности участка около здания.

Кольцевой дренаж

Что это такое, когда нужно делать?

С помощью дренажа владельцы частных домов снижают негативное влияние паводков, осадков и большого количества грунтовых вод. Если этого не сделать, то замораживание зимой грунтовых вод может привести к подвижке грунта и выталкиванию частей ленточного фундамента наружу. При вовремя проведенном грамотном дренаже происходит осушение почвы и убирается лишняя влажность.

Особенно считается опасным факт переувлажнения следующих видов почв:

• глинистые;
• суглинки;
• торфяники;
• сапропели;
• илистые почвы.

При построении дома на таких грунтах в обязательном порядке нужно произвести дренаж фундамента. При этом необходимость осушать почву и проводить дренаж на таких видах грунта не зависит от уровня грунтовых вод. В таком случае не будут отсыревать стены подвалов, не будет скапливаться грибок, появляться плесень, а сам фундамент после установке дренажных плит сможет служить на много лет дольше.

Еще один минус – при отсутствии дренажа вода проникает к армированному основанию и вызывает коррозию с последующим увеличением объема металла, что приводит к разрыву бетонного монолита.

Также дренажная система позволяет понизить слишком высокий уровень грунтовых вод до необходимых проектных значений. Если эксплуатируемые заглубленные помещения расположены ниже расчетного уровня подземных вод, то проведение дренажа обязательно.

Пошаговая инструкция по проведению работ

Какой фундамент не требовал бы защиты, монтаж проводится по определенному алгоритму, с учетом выполнения основных операций.

Подготовительные работы

Для этого требуется проводить работу с учетом некоторых правил и в определенной последовательности:

• по периметру здания откапывается фундамент, который требуется очистить от старой гидроизоляции. Ширина траншеи должна превышать диаметр труб не менее чем на 200 мм. Угол уклона к основному колодцу не должен превышать 80. На углах делается небольшое расширение для установки поворотного колодца;
• теперь требуется просушить блоки с помощью строительного фена, тепловой пушки. При работе летом, его можно оставить на несколько часов для просушивания;
• после высыхания поверхностей наносится слой гидроизоляции. Лучшим решением будет использование битумной мастики.

Для разных фундаментов требуется различные схемы подготовки. Для дома на мелкозаглубленном фундаменте потребуется изготовление траншеи не глубже основных блоков. На углах здания оборудуются колодцы, в которых будут находиться емкости для воды.

Если близко грунтовые воды и дом построен на свайном фундаменте, потребуется выкопать траншею на расстоянии не менее 3 метров от свай, на дно делается песчанно – гравийная отсыпка. Гравий можно заменить отходами кирпича. После уплотнения отсыпки можно приступать к выполнению основного этапа работ.

Для обустройства защиты ленточного фундамента потребуется выкопать траншею глубже основания здания. Затем работы ведутся аналогично. Такая защита не позволит воде просочится к фундаменту. В любом случае перед изготовлением отсыпки песком и гравием в траншею, укладывается геотекстиль, а затем делается подушка под перфорированные трубы.

Выполнение основного этапа работ

Для того чтобы защитить фундамент, нужен надежный и качественно изготовленный дренаж. Поэтому к работе следует относиться ответственно. Проводя осушение дома своими руками, следует подготовить инструмент и материалы к работе. Для этого понадобится:

• определенное количество специальных дренажных труб диаметром не более 300 мм. Их количество зависит от габаритов частного дома. Такие изделия выпускаются из различных материалов, с полной и частичной перфорацией.

  Совет! Готовые трубы потребуют значительных затрат. Решить эту проблему поможет покупка простых труб ПВХ и сверление в них отверстий по образцу.

• по желанию можно применить бой кирпича, оставшийся после строительства или готовый щебень.
• песок для подушки;
• для изготовления поглотительного колодца можно использовать простую бочку, лучше пластиковую. Лучше использовать бочку большого объема, но это потребует копки большей ямы;
• потребуется приобрести колодцы для выполнения поворотов трубопровода;
• хомуты для монтажа трубопровода;
• полотно геотекстиля.

Дренаж фундамента своими руками проходит в несколько этапов:

• на сделанный слой геотекстиля и песчанно – гравийной подушки монтируются дренажные трубы. Они скрепляются между собой специальными медными хомутами.
• на углах поворотов устанавливаются поворотные колодцы. С их помощью в дальнейшем будет производится прочищение труб от засоров;
• затем трубопровод необходимо отвести к большому поглотительному колодцу. Высота его не менее 700 мм, но эта величина зависит от приобретенной бочки. По всему периметру подготовленной ямы укладывается геотекстиль, затем выполняется отсыпка и монтируется бочка. Предварительно в стенках, которой следует просверлить отверстия с шагом около 80 мм. В бочке, по разметке следует сделать отверстие под дренажную трубу;
• трубопровод окончательно монтируют к поворотным колодцам и выводят к поглотительному устройству;
• Аккуратно засыпаем трубопровод и зазоры между стенок колодцев смесью песка и щебня. Отсыпку делать так, чтобы полотнища геотекстиля надежно соединились между собой с большими нахлестами.
• далее используется следующая схема работы. Завернув полотнища материала, укладываем поверх него ветки растения. Они послужат как защита от поломки при закапывании траншеи и увеличат жесткость конструкции;
• полностью засыпаем грунтом траншеи и пустоты между стенками колодцев.

Теперь требуется установить в поглотительный колодец водяной насос. С его помощью производится выкачка воды. На этом процесс установки дренажной системы для дома окончен. Для большей наглядности как сделать защитную систему своими руками, можно посмотреть видеоролики в интернете.

Главные элементы дренажной системы

Дренажные трубы

Главным материалом для дренажа являются, конечно же, трубы, поэтому им посвящена отдельная статья «Трубы для дренажа». Ниже мы более подробно опишем остальные материалы.

Смотровые колодцы

Колодцы устанавливают с определенной частотой

Пластиковые колодцы для дренажа служат для ревизии и проведения очистки дренажной системы. При необходимости монтируют приемные или перепадные колодцы. При этом придерживаются правил монтажа:

1. Следует устанавливать смотровые колодцы в тех местах, где имеются:

• повороты трассы,
• большие расстояния дренажной трубы;
• изменения уклонов дренажной трубы.

2. Нормальным расстоянием на прямых участках между смотровыми колодцами считается расстояние, равное 40 м. Наибольшим же расстоянием между колодцами дренажа может быть расстояние, не превышающее 50 м.

3. Устройство колодцев у выступов зданий, на поворотах дренажа, является необязательным. Но это только в том случае, если расстояние до ближайшего смотрового колодца от поворота, составляет не более 20 м. Если же дренаж делает на участке, расположенном между смотровыми колодцами, несколько поворотов, то устанавливать колодцы можно через один поворот.

4. Глубину заложения отводящих и водоприемных элементов дренажа определяют гидравлическим расчетом в зависимости от заглубления конструкций, которые должны быть защищены. При этом данная глубина не должна быть меньше той глубины, на которую промерзает грунт.

5. Отток воды из дренажей производят, как правило, в водотоки, водосточно-дождевую канализацию или проточные водоемы. При отсутствии возможности оттока воды из дренажа самотеком следует установить насосную станцию, которая будет служить для перекачки дренажных вод.

Дренирующие обсыпки

Дренирующую обсыпку выбирают в зависимости от состава грунта

В зависимости от типа фильтра и состава грунтов, подлежащих дренированию, подбирают состав дренирующих обсыпок:

1. Возможно устройство двухслойных или однослойных дренирующих обсыпок.
2. При наличии дренажа участка, расположенном в песках средней крупности, когда средний диаметр частиц – около 0,3-0,4 мм и крупнее, крупных или гравелистых, устраивают однослойные обсыпки, используя щебень или гравий для дренажа.
3. При условии расположения дренажа в водоносном пласте слоистого строения, супесях, в пылеватых и мелких песках, а также песках средней крупности с частицами, имеющими средний диаметр, меньше, чем 0,3-0,4 мм, устраивают двухслойные обсыпки из песка, который является внешним слоем, и щебня, являющимся внутренним слоем.

Совет от профессионала:

Толщина каждого слоя дренирующей обсыпки обязательно должна быть не меньше, чем 150 мм.

1. Используемые для дренирующих обсыпок материалы обязательно должны быть чистыми и содержать по весу не более 3-5% частиц, имеющих диаметр менее 0,1 мм. Щебень и гравий, которые применяются для дренажа всех типов, должны быть только изверженных пород – габбро, базальта, гранита и т.п.
2. В поперечном разрезе дренирующие обсыпки могут иметь трапецеидальное или прямоугольное очертание. При помощи инвентарных щитов устраивают обсыпки, имеющие прямоугольное очертание. Без использования щитов, но с откосами в соотношении 1:1, насыпают обсыпки трапецеидального очертания. Рекомендуется двухслойные обсыпки делать прямоугольного очертания, используя инвентарные щиты.

Формы поперечного сечения траншеи: прямоугольная (а) и трапециевидная (б)

Строительные материалы для работы

Дренаж с помощью геотекстильного полотна

Система осушения фундамента предназначена для осушения прилегающей к нему почвы, сбора и отведения влаги за пределы участка или в специально обустроенный для этого резервуар в условиях сплошной застройки. Во всех случаях необходимо ориентироваться на максимальный объем принятия вод при пиковых значениях, характерных для теплого времени года.

В зависимости от выбранного типа дренажа для строительства потребуются такие инструменты и материалы:

• лопата, кирка-мотыга;
• рулетка, уровень;
• ножовка;
• электродрель;
• ножницы;
• алюминиевый скотч;
• геотекстильное полотно;
• пластиковые или асбестоцементные трубы;
• песок, щебень;
• металлические бочки 200 л, армированные пластмассовые трубы или полипропиленовые емкости.

Если выбран поверхностный тип осушения, потребуется бетономешалка, арматура и большое количество цемента.

Комплектация дренажной системы

Радиальный водопровод для отвода жидкости с участка вокруг фундамента

Осушительная система, при внешней простоте является довольно сложным сооружением, требующим составления чертежей и проведения расчетов.

Дренажная конструкция состоит из такого комплекта приспособлений:

• Ливневый водосток. Играет важную роль в сборе дождевых и талых вод с довольно большой площади, которую занимает крыша.
• Отмостка. Не стоит недооценивать это сооружение с точки зрения осушения участка возле дома. Плита вдоль стен предотвращает проникновение влаги к фундаменту на расстоянии 120-200 см от стен строения.
• Кольцевой сборник. Делается в открытом или закрытом исполнении из бетонных лотков или пластиковых труб.
• Радиальные водопроводы. Предназначены для транспортировки воды за пределы участка или в сборные сооружения на его территории. Как правило, это закопанные рядом с забором баки с перфорированным дном.

Где и как можно завести коммуникационные сети?

Коммуникации при фундаменте из плит, в том числе канализацию, водопровод и кабеля, можно проложить двумя способами:

1. Через фундамент — в саму плиту через опалубку для цокольных этажей с большим заглублением.
2. Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Согласно установленным правилам, кабеля, трубопроводные линии и канализационные сети должны вестись по отдельным трассам.

Под коммуникации роют траншеи, укрепляя стенки утрамбованным песком или щебнем средней фракции. Отверстия ввода для инженерных линий должны быть шире диаметра самих труб как минимум на 0,2 мм. Герметичность конструкции при высоком уровне грунтовых вод обеспечивается за счет использования сальника. В сухих почвах с этой целью используют специальные эластичные материалы.

Как правило, канализационные сети к основанию ведут на глубине минимум 0,7 м от поверхности земли, чтобы избежать механических повреждений от трафика людей или при культивации почвы.  Для обеспечения самотека гильзу кладут под уклоном от 4 до 7 градусов.

Если возможность ввода коммуникаций на стадиях подготовки плитного фундамента была упущена, подключить их возможно после возведения дома пристройкой утепленного короба к стене или пробиванием отверстий в бетонном монолите.

Так как плитный фундамент может выполнять функции пола в доме, часто совмещают процесс заливки с монтажом систем его обогрева. Система «активный теплый пол» представляет собой вмонтированный в бетон спиральный извилистый пластиковый или металлический трубопровод, по которому будет перемещаться нагретая вода.

Таким образом поверхность фундамента служит непосредственно черновым полом и застройщику остается продумать только вопрос с чистовой отделкой.

Раскладку труб активного теплого пола производят по уложенной арматурной сетке в соответствии с рабочими чертежами. Для крепления к арматурной сетке используют нейлоновые хомуты. После монтажа всех труб теплого пола необходимо установить коллектор и подключить трубы к нему. Монтаж коллекторов осуществляется в месте, строго определенном рабочими чертежами.

Заключение

Дренажные системы позволяют решить проблему сохранения микроклимата в доме, увеличивают срок службы основания и позволяют исключить возможность подтопления подвальных или цокольных помещений.

Создание дренажа не является обязательным условием, на некоторых грунтах впорлне можно обойтись и без них. Но, учитывая изменчивость и нестабильность гидрогеологической обстановки, лучше заранее побеспокоиться о создании качественной дренажной системы. Это не самый сложный или трудоемкий процесс, но в результате можно сохранить постройку в целости, что вполне оправдывает приложенные усилия.
