Как переустановить сифон?
Трудность замены сифона душевой кабины зависит от высоты поддона и от монтажа предыдущей конструкции. Легче всего происходит замена трапа у высокой душевой кабинки. Для этого делают следующее:
- Отворачивают все отверстия: сливания, и если есть, переливное.
- Снимается сифон.
- Устанавливается новый трап, с проведением при этом дополнительной герметизации.
Замена трапа на низком поддоне происходит сложнее. Часто, низкие поддоны приклеены к полу с помощью монтажной пены, поэтому может потребоваться перестановка поддона.
Во избежание этого при первичной установке надо позаботиться о наличии самоочищающегося отверстия либо широкой горловины для беспрепятственной очистки.
Секреты выбора и монтажа сифонов
При покупке и установке сантехнической арматуры для душевого поддона нужно следовать таким рекомендациям:
- Корпус сливного прибора должен свободно располагаться под кабиной. Поэтому заранее замеряют расстояние между полом и нижней поверхностью поддона. Чаще всего встречаются сифоны высотой 8-20 см.
- Ширина горловины должна соответствовать размеру отверстия в поддоне.
- Исходящий патрубок сифона должен располагаться выше уровня канализационной трубы.
- Для быстрого удаления воды из низкого поддона сливную систему нужно оснащать фильтрующим устройством.
Соблюдение вышеуказанных правил помогает избежать возникновения аварийных ситуаций.
Сливные устройства бесподдонных душевых кабин
В душевых комнатах саун, общественных бань используют более удобные варианты водоотвода без поддона. Вода там уходит в специальные отверстия (трапы) или каналы, утопленные в пол на этапе укладки плитки.
Распространенные варианты сливов и условия их монтажа будут рассмотрены ниже.
Канальная система сбора воды
Установка канального слива требует соответствующей подготовки пола или постамента для душевой кабинки. При монтаже канала у стены наклон делается только в одну сторону, поэтому планирование места установки кабинки, структуры размещения элементов канализации в санузле необходимо осуществлять заранее.
Место стекания воды устанавливается за счет наклонной укладки плитки, а вид самих отверстий и решетки зависит только от фантазии дизайнеров
Канальная система состоит из водоотводного лотка, системы слива и решётки.
Составные элементы могут изготавливаться из:
- керамики;
- прочного пластика;
- металла.
Каналы продаются обычно в готовом для установки виде. Включена в конструкцию и сифонная система. После покупки остается соединить их гофрированной трубой к канализационному сливу и обложить сверху плиткой.
Размеры стандартных каналов колеблются от 50 см до 118,5 см. Элементы системы заменяемы, поэтому есть возможность подобрать каждую деталь отдельно по своему вкусу.
Душевой трап с точечным сбором воды
Конструкция душевого трапа представляет собой устройство для приема сточных вод, монтируемое в пол. Иногда канальный слив считают разновидностью трапа, потому что масса инженерных водоотводящих систем действительно стирает грань между этими двумя устройствами.
Сливные трапы рекомендуется выбирать с фиксирующими к полу элементами, системой фильтрации воды от мусора и гладкой внутренней поверхностью
Трап состоит из:
- лицевой решетки;
- уловителя мусора;
- прижимных прокладок и уплотнителей для герметизации;
- корпуса трапа;
- гидрозатвора (стаканчик слива).
Трапы могут быть чугунными, пластиковыми и из нержавеющей стали. По виду конструкции они делятся на вертикальные и горизонтальные.
Вертикальные трапы могут пропускать большие объемы воды, поэтому устанавливаются в основном в бассейнах, где предусмотрена возможность свободного доступа к сливной системе снизу.
Горизонтальные трапы имеют боковой сливной патрубок и применяются в большинстве квартир как компактные и легкие в установке устройства.
Вертикальный душевой трап не засоряется, обладает высокой пропускной способностью, но при серьезных поломках может потребоваться демонтаж плитки и цементного основания
Решетки сливных отверстий могут изготавливаться квадратными, круглыми, прямоугольными. Высота корпусов трапа варьирует от 7,5 до 19 см.
В выборе такого сливного устройства есть ряд нюансов.
- Наружные пластиковые решетки должны быть толстыми и прочными, учитывая вес людей, которые будут регулярно мыться в душевой кабинке.
- Преимущество при покупке отдают трапам с регулируемой высотой корпуса.
- Пропускная способность слива должна быть больше входящего потока воды.
- Рекомендуемый размер выходного патрубка – 50 мм.
- Обязательное наличие сифона и улавливателя посторонних частиц.
На качестве влитого в пол сливного трапа лучше не экономить, потому что уплотнители на дешевых моделях быстро изнашиваются, а шероховатости внутренних пластиковых деталей приводят к быстрому засорению сифона.
Стандартный процесс сооружения душевого поддона с трапом и сливом состоит из нескольких этапов:
Способы подсоединения к канализации
Слив отработанной жидкости из стиральной машины можно выполнить в нескольких вариантах, в зависимости от расположения трубопроводов и предпочтений пользователя. Если к системе канализации подключается СМА, то выбирать предстоит из трёх позиций присоединения: непосредственно к дренажной трубе, отводу сифона, или посредством шланга сливать жидкость в сантехнический прибор – унитаз, раковину, ванну. У каждого из способов есть особенности.
Примыкание через сифон
Подключение через сифон
Под всяким умывальником или раковиной имеется устройство, создающее эффект водяного затвора, который не позволяет канализационным запахам проникать в жилище. Именно к нему подключают слив. Называется изделие сифон, и исполняется предмет в разных вариантах:
Выключаете из розетки стиралку?
О-да!Нет
Поэтому, при подборе варианта подключения, обращают внимание на конструкцию установленного сифона, а при необходимости заменяют старое изделие новым, более подходящим к ситуации. В современных моделях стиральных машин обратный клапан встроен во внутренний сливной трубопровод, но у старых и дешёвых моделей его нет
Эту особенность учитывают при замене сифона.
Недостаток варианта подключения – явно слышимое бульканье жидкости в сливном отверстии раковины при скачивании воды из стиралки. Современными нормами в кухне допускается монтаж канализационных труб диаметром 30―40 мм, что при большом расходе вызовет подъём уровня в чаше и оставление в ней грязевых потёков. Оптимальным размером для подключения считается Ø5 см.
Прямой сток в трубопровод
Применяется в том случае, когда стиральная машина удалена от раковины больше, чем на 3 метра. Этот способ требует большего мастерства и наличие инструментов. Кроме того, потребуется приобрести некоторые детали:
Подключение к трубе под ванной
Обычно реконструируют узел отвода от участковой канализационной линии под сифоном умывальника. Имея навыки монтажа водосливной системы, переделать стык будет несложно, тем более если ранее предусмотрительно вставлен в трубопровод резервный отвод.
В этом случае задача упрощается: из запасного разветвителя извлекают заглушку, а на её место ставят резиновый уплотнитель-переходник с отверстием под сливной шланг машинки. Заглубление рукава внутрь тройника или трубы <50 мм.
При значительном удалении стиральной машины от врезки, собирается отводная пластиковая труба необходимой длины. На подходе к аппарату устраивается вертикальный подъём под прямым углом на 30―50 см. Предельная высота для уровня сливного шланга – 1 м.
Способ применяют, если сифон находится далеко от машины. Невозможность самостоятельного подсоединения технически неподготовленным человеком – недостаток этого варианта.
Применяете лимонную кислоту?
О-да!Нет
Водосброс в сантехнику
Такая схема подключения обычно используется, как временный вариант, но может работать и в течение продолжительного периода. В комплект поставки каждой стиралки входит полукруглая пластиковая скоба – насадка на сливной шланг, предназначенная для закрепления рукава на краю любого сантехнического прибора, соединённого с канализацией. Удлинение шланга больше трёх метров не рекомендуется – помпа может не выдержать повышенного сопротивления и выйти из строя.
В качестве приёмников грязной жидкости используют:
Правильное подключение слива воды
Простота этого способа подкупает, но множественные недостатки ограничивают применение беззатратной схемы подключения. Существует риск срыва шланга с бортика, что повлечёт подтопление соседей снизу. Вылиться на пол может 30―100 литров воды – именно столько расходуется машиной за один цикл.
Периодически исключается возможность пользования туалетом, раковиной. Грязь на стенках ванной и умывальника приходится очищать после каждой стирки.
При необходимости устроить слив в частном доме или на даче, нужно помнить, что прокладка шланга длиной больше 5 м по горизонтальному полу не рекомендуется. Количество грязной жидкости, скапливающейся в рукаве, сопоставимо по объёму с заливаемой в барабан водой. Это обстоятельство может вызвать её непрерывный залив и переток наружу.
Печенье с предсказанием №5: есть протечки, спуск воды производится очень громко, трубопровод «ходит» из стороны в сторону
Ну а это уже явные признаки некачественного выполнения работы. Поэтому перед тем, как подключить душевую кабину к канализации, ознакомьтесь с описанной ниже инструкцией, что позволит вам избежать типовых ошибок:
Схема выполняемых при подключении канализации к душевой кабине работ
- Вам понадобятся:
Гофрированные трубы;
Разные диаметры гофрированных труб
Жёсткие трубы;
Полипропиленовые трубы с переходниками
Сифон. Тут всё зависит от вашего выбора. Я же далее рассмотрю установку коленного варианта;
Простой коленный сифон для поддона душевой кабины
Фум-лента для герметизации стыков;
Пример подходящей фум-ленты
Ватерпас для контроля горизонтали поддона и уклона трубопровода;
Строительный уровень
Набор отвёрток;
Аккумуляторный шуруповёрт
- Ставим поддон в подготовленное место, укладываем на него ватерпас и подкручиваем ножки так, чтобы он принял строго горизонтальное положение. Необходимость этого я уже описал вам выше. Также подставьте в этот момент сифон и отрегулируйте опоры таким образом, чтобы он свободно помещался под днищем;
Регулировка опор поддона
- Выполняем расчёт необходимого уклона и в соответствии с ним монтируем жёсткие полипропиленовые трубы. Герметизация стыков при этом осуществляется благодаря уплотнительным кольцам, а фиксацию самого трубопровода выполняем при помощи специальных хомутов. В местах, где нужен поворот или изгиб, применяем гофру;
Сборка пластикового канализационного трубопровода
- Собираем сифон в месте сточного отверстия поддона, обмотав все резьбовые соединения фум-лентой. Это очень важный момент, так как недостаточная герметизация станет в дальнейшем причиной образования протечки;
Установленный сифон коленного типа
- Подключаем к сливной системе подведённый трубопровод. В этом месте также может быть использована гофра, так как жёсткую трубу не всегда бывает удобно дотянуть до точки слива;
- Выливаем в поддон ведро воды и наблюдаем за поведением всех установленных элементов. Если течей нет, трубы не дребезжат, а вода свободно уходит, значит, вы всё выполнили правильно, и можно приступать к остальной сборке душевой кабины.
Канализационная система успешно подключена
https://youtube.com/watch?v=ZJjWX9IZZWE
Назначение
Внутрипольный слив, также именуемый трапом, обеспечивает сброс в канализацию воды, оказавшейся на полу помещения. Он снабжен затвором, который препятствует проникновению в душевую неприятных запахов из канализационной трубы.
Благодаря наличию трапа, пользователь выигрывает в следующем:
- Отпадает необходимость тратиться на покупку душевой кабины – достаточно приобрести штору или пластиковый экран для защиты от брызг. При этом душевая становится максимально просторной.
- Процедура приема душа предельно упрощается – очень актуально для людей, физические возможности которых ограничены недугом.
- Даже при самой серьезно аварии в системе водоснабжения затопление нижерасположенной квартиры становится принципиально невозможным.
Имеются ли у такого решения недостатки? Если трап устанавливается в частном доме на этапе строительства (то есть он был предусмотрен проектом), то нет.
Если же за реализацию данной идеи возьмется владелец квартиры, ему придется поднять уровень пола в ванной на 12 – 15 см. Это, во-первых, потребует гораздо больших трудозатрат, чем установка душевой кабины, а во-вторых, уменьшит высоту помещения.
Душевая без поддона
душевым кабинамДуш без поддона
Такой душ имеет 2 вариации — с трапом или с каналом. Задача трапа и канала одна — отвести воду в канализацию.
Конструкция душевой с трапом
Конструкция с канализационным трапом— это конструкция с решеткой, в которую вытекает вода. Решетка может быть круглой, квадратной, овальной — это на ваш вкус.
В таких конструкциях пол играет роль поддона. Чтобы вода не разливалась по всей комнате, пол нужно заливать с небольшим уклоном к трапу. Если же вы приобрели трап малого размера, и он находится в центре душевой, то нужно сделать наклон с четырех сторон по направлению к трапу. Если же трап устанавливается не в центре, а с краю, то делается наклон в двух плоскостях по направлению к трапу.
Конструкция душевой с каналом
Конструкция с каналом гораздо проще. Если устанавливать канал у стены или с краю душевой, наклон можно сделать только с одной стороны.
готовыми
Встречаются также угловые каналы. Душевой канал состоит из водоотводного лотка, слива и решетки — все элементы можно купить отдельно, а можно и набором. Решетки часто заказчик покупает отдельно, на свой вкус.
Так же кроме этих основных частей канала, нужно купить ещё регулятор высоты лотка, гидроизоляцию и шумоизоляцию.
Секреты выбора и монтажа сифонов
Перед покупкой и установкой нового душа желательно ознакомится с советами экспертов, чтобы не пришлось обменивать товар, изменять самостоятельно конструкцию или докупать подходящие детали.
Несколько важных рекомендаций:
Перед покупкой сифона необходимо замерить расстояние между выходным отверстием поддона и полом, чтобы корпус сифона помещался под душ. Чаще всего встречаются сливные механизмы размером 80-200 мм.
Размер сливного отверстия поддона должен соответствовать ширине горловины сифона
Их стандартные размеры 52, 62 и 90 мм.
Нижний уровень исходящего патрубка сифона должен быть выше уровня канализационного отверстия.
Для сохранения проходимости воды в низкоуровневых поддонах с компактными водоотводами следует уделять первоочередное внимание фильтрации мусора на входе сливного отверстия.
Необходимо учитывать и советы продавцов, которые разбираются в нюансах установки конкретных моделей кабинок и сифонов, представленных в их сантехническом магазине.
Разновидности сифонов для душевых кабинок с поддоном
Душевые кабины с поддонами снабжают сливными системами, отличающимися от используемых при обустройстве стационарных сооружений. При выборе сантехнической арматуры учитывают конструкцию и принцип действия.
Классификация по механизму действия
По механизму функционирования сифоны бывают:
Простые. Включаются в комплект бюджетных кабин. Сливное отверстие накрывается резиновой пробкой, препятствующей отведению воды. После извлечения этой детали жидкость начинает стекать в канализационную трубу. Главные достоинства такой системы — простота в установке, приемлемая цена. Недостатком можно считать неудобство удаления заглушки.
Click-clack. Сифоны такого типа снабжены рычагом, нажатие на который способствует открытию отверстия. Прибор состоит из нескольких труб, соединенных одним гидрозатвором.
Автоматические. Клапан постоянно располагается над сливом. Система снабжена переключателем, при нажатии на который заглушка сдвигается. Первое применение кнопки снимает пробку, второе возвращает ее на место
Пользоваться таким устройством нужно с осторожностью.
Отличный выбор клапан Click-clack поддона душевой кабины.
Конструкционная классификация
По конструкции различают три вида сифонов.

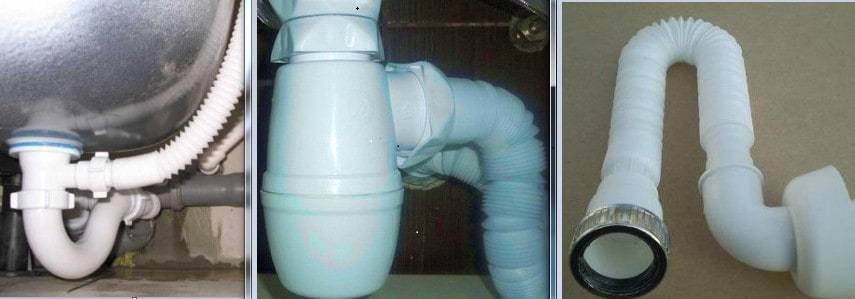

Сифоны могут иметь такие конструкции:
- Трубчатая. Сливная трубка имеет коленчатое строение, что предотвращает исчезновение гидрозатвора. Установка такой системы препятствует появлению неприятного запаха в помещении. Сифон для душевой кабины с низким поддоном имеет недостаток: изогнутые части гофрированного шланга накапливают загрязнения, которые нужно удалять химическими составами. Неудобства появляются и при разборке системы, установленной в ограниченном пространстве.
- Бутылочный. Конструкция сифона включает колбу, напоминающую банку. На дне отстойника скапливаются частицы загрязнений. По мере засорения колбу демонтируют и промывают. Жидкость, постоянно присутствующая на дне банки, предотвращает выход зловонных газов из сливного отверстия. При поломке любая деталь сантехнического прибора легко заменяется. Главным недостатком считают большие габариты, не позволяющие устанавливать сифон под низкий поддон.
- Гофрированный. Отвод представляет собой гибкую трубку, одна сторона которой вводится в канализационную трубу, а другая соединяется с отверстием поддона. Прибор можно располагать под любым углом. Это позволяет устанавливать его на низкие поддоны. При сливе большого объема стоков гофрированная трубка смещается, ее нужно возвращать в прежнее положение. Гидрозатвор располагается отдельно от сливного канала.
Печенье с предсказанием №3: неприятный запах из сточного отверстия
Неприятный запах канализации из душевой кабины может распространяться в результате неправильной работы гидрозатвора, который в свою очередь является частью сифона.
Принцип работы гидрозатвора
Таким образом, чтобы гарантировать эффективное функционирование водяного замка следует правильно подобрать сифон и осуществлять его своевременное техобслуживание. Давайте посмотрим, какие модели нам предлагает сегодняшний рынок:
Бутылочный
Устройство бутылочного сифона
Имеет форму бутылки, «горлышко» которой подсоединяется к сливному отверстию, а боковая сторона снабжена сточной трубой, ведущей к канализационной магистрали. Плюсы:
Простота установки и технического обслуживания. Достаточно открутить «бутылку», почистить её и прикрутить обратно;
Вот так выполняется чистка сифона бутылочной конструкции
Высокая надёжность и долговечность.
К минусу же можно отнести необходимость достаточно большого пространства под поддоном для возможности размещения сифона описываемой конструкции, что не всегда удобно и даже возможно.
- Пластиковый бутылочный сифон от . Техническое описание:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Пластик белого цвета |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 20 см |
| Высота | 11 см |
| Ширина | 6,5 см |
| Стоимость | 155 рублей |
Образец продукции, предлагаемой брендом «VIEGA»
- Металлический бутылочный сифон от . Техническое описание:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Хромированная латунь |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 20 см |
| Высота | 18 см |
| Ширина | 11 см |
| Стоимость | 1250 рублей |
Металлическая модель бутылочного сифона «VIEGA»
Коленный
Устройство коленного сифона
Данный вариант представляет собой изогнутую буквой U или S трубу.
- Низкая стоимость. В целях жёсткой экономии можно и вовсе взять отрезок гофрированной трубы и закрепить его хомутами, выгнув в нужную форму;
- Более компактные размеры. Поместить под поддоном трубный сифон гораздо проще, чем бутылочный.
- Если в качестве материала использована гофра, то из-за её неровной поверхности ожидайте частого образования мусорных пробок;
- Если же в качестве материала использовано жёсткое «колено», то возникнут сложности при осуществлении чистки трубы, так как такую конструкцию разбирать будет непросто.
Гофрированные модели можно купить менее чем за сто рублей. Параметры же металлического «колена» можно рассмотреть на примере продукции «VIEGA»:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Хромированная латунь |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 16 см |
| Высота | 11 см |
| Ширина | 6,5 см |
| Стоимость | 970 рублей |
Образец металлического «колена» бренда «VIEGA»
Трапы-сливы
А вот здесь уже используется «сухая» система защиты от проникновения канализационных ароматов, которая имеет вид резиновой мембраны на пружине. При небольшом давлении воды такое устройство опускается, пропуская жидкость, а затем вновь становится на место, плотно перекрывая отверстие.
Особыми достоинством такой системы являются:
Компактность. Монтаж осуществляется прямо в пол или специальную нишу, за счёт чего подъём поддона и вовсе не наблюдается;
Полный комплекс элементов, участвующих в создании эффективной сливной системы с помощью трапа-слива
| Обозначение на рисунке | Название элемента |
| 1 | Канал |
| 2 | Сифон |
| 3 | Бетонная подушка |
| 4 | Бетонная стяжка |
| 5 | Слой гидроизоляции |
| 6 | Гидроизоляционная лента |
| 7 | Клей |
| 8 | Керамическая плитка |
| 9 | Эластичный наполнитель |
| 10 | Анкер |
Сливные устройства бесподдонных душевых кабин
В сантехнических магазинах представлены преимущественно душевые кабинки с классической схемой водоотведения через отверстие в поддоне. Такое устройство слива является простым в монтаже, надежным и не требует предварительной подготовки пола.
В душевых комнатах саун, общественных бань используют более удобные варианты водоотвода без поддона. Вода там уходит в специальные отверстия (трапы) или каналы, утопленные в пол на этапе укладки плитки.
Распространенные варианты сливов и условия их монтажа будут рассмотрены ниже.
Канальная система сбора воды
Установка канального слива требует соответствующей подготовки пола или постамента для душевой кабинки. При монтаже канала у стены наклон делается только в одну сторону, поэтому планирование места установки кабинки, структуры размещения элементов канализации в санузле необходимо осуществлять заранее.
Канальная система состоит из водоотводного лотка, системы слива и решётки.
Составные элементы могут изготавливаться из:
Каналы продаются обычно в готовом для установки виде. Включена в конструкцию и сифонная система. После покупки остается соединить их гофрированной трубой к канализационному сливу и обложить сверху плиткой.
Размеры стандартных каналов колеблются от 50 см до 118,5 см. Элементы системы заменяемы, поэтому есть возможность подобрать каждую деталь отдельно по своему вкусу.
Душевой трап с точечным сбором воды
Конструкция душевого трапа представляет собой устройство для приема сточных вод, монтируемое в пол. Иногда канальный слив считают разновидностью трапа, потому что масса инженерных водоотводящих систем действительно стирает грань между этими двумя устройствами.
Трап состоит из:
- лицевой решетки;
- уловителя мусора;
- прижимных прокладок и уплотнителей для герметизации;
- корпуса трапа;
- гидрозатвора (стаканчик слива).
Трапы могут быть чугунными, пластиковыми и из нержавеющей стали. По виду конструкции они делятся на вертикальные и горизонтальные.
Вертикальные трапы могут пропускать большие объемы воды, поэтому устанавливаются в основном в бассейнах, где предусмотрена возможность свободного доступа к сливной системе снизу.
Горизонтальные трапы имеют боковой сливной патрубок и применяются в большинстве квартир как компактные и легкие в установке устройства.
Решетки сливных отверстий могут изготавливаться квадратными, круглыми, прямоугольными. Высота корпусов трапа варьирует от 7,5 до 19 см.
В выборе такого сливного устройства есть ряд нюансов.
- Наружные пластиковые решетки должны быть толстыми и прочными, учитывая вес людей, которые будут регулярно мыться в душевой кабинке.
- Преимущество при покупке отдают трапам с регулируемой высотой корпуса.
- Пропускная способность слива должна быть больше входящего потока воды.
- Рекомендуемый размер выходного патрубка – 50 мм.
- Обязательное наличие сифона и улавливателя посторонних частиц.
На качестве влитого в пол сливного трапа лучше не экономить, потому что уплотнители на дешевых моделях быстро изнашиваются, а шероховатости внутренних пластиковых деталей приводят к быстрому засорению сифона.
Стандартный процесс сооружения душевого поддона с трапом и сливом состоит из нескольких этапов:
Варианты слива
Теперь о сливе из душа. Канализационная труба, идущая от слива душа должна иметь диаметр 50 мм. Если душ стоит от стояка последним в ряду: раковина, стиральная машина, беде и т.д., то можно установить сливную трубу из душа 40 мм.
Примечание: Хитросплетения канализационных труб квартиры могут усложнить простой монтаж и вполне возможно, что у вас стоит крестовина 110 на 110, далее идут различные переходы 110 на 50, повороты и т.п. Такая ситуация сути не меняет.
Слив из душа (душевой кабины) должен как воронка, обеспечить сбор отработанной воды из душевого поддона и направить её в канализационную трубу слива. Делается это с помощью сифона или трапа.
Сифон это сантехническое устройство обеспечивающее сбор и перенаправление сточных вод с созданием водяной пробки для перекрытия газов канализации. Технологическая особенность сифона это необходимое место для его установки (около 100 мм) и желательный доступ для обслуживания.
Трап душевой это сантехническое устройство обеспечивающее слив из нестандартных душевых поддонов с надежным перекрытием газов (запахов) из канализации. Для их установки нужно пространство от 51 мм (DN 50 вертикальный выпуск), 53 мм (DN 40 горизонтальный выпуск), до 134 мм (DN 70). О трапах подробно тут.
При этом нельзя забывать, что уклон канализационных труб D50 в 3 см на каждый метр, еще больше поднимает расположение трапа (сифона).
