Устройство и принцип работы насосной станции

1 Как устроена насосная станция?

Станция для колодца состоит из следующих элементов:

1. Поверхностный насос с электроприводом (реже – устройство может быть погружным).
2. Накопительный бак – гидроаккумулятор.
3. Реле давления.
4. Манометр.

Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.

Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).

Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).

Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.

Насосная станция Педролло (Pedrollo).

Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.

Манометр – устройство, позволяющее визуально контролировать давление в системе.

1.1 Принцип работы

В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.

Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.

После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.

Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).

Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.

Примерная схема размещения насосной станции, колодца и потребителей воды.

Кстати, о самом реле – принцип его работы также рассмотреть актуально, поскольку эта часть является очень и очень важной. Конструктивно это устройство выполнено следующим образом: на основание (выполняется из металла) устанавливается платформа (тоже металлическая), прикрепляемая одним концом

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).

Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).

После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.

1.2 Преимущества использования

Список преимуществ – следующий:

• полная автоматизация работы водопроводной системы;
• минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
• большой выбор моделей, с многообразием вариаций характеристик;
• компактность;
• постоянное поддержание стабильного давления в системе;
• возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.

Пример расположения насосной станции снаружи дома, возле колодца.

Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.

При отсутствии бака в системе насосу придется включаться в разы чаще – при каждом открытии крана. Как следствие – ремонта двигатель потребует гораздо раньше.

Основные рабочие составляющие

Насосная станция, собранная в заводских условиях в значительной мере превосходит набор самостоятельно подобранных элементов в домашних условиях.

Это обусловлено точным подбором технических параметров каждого узла, компактностью единой конструкции, наличием общего блока управления. Рассмотрим, из чего состоит бытовая насосная станция:

• электрический центробежный насос поверхностного типа;
• накопительная емкость;
• манометр;
• реле давления;
• обратный клапан;
• входная труба с фильтром в виде сетки;
• выходная труба для подключения к водопроводу.

Это все компактно установлено на общей несущей раме всей конструкции. Среднестатистическая комплектация способна автоматически поддерживать давление внутри системы водопровода на уровне 1,5 атмосферы. Этого достаточно для полноценной работы сантехники частного дома.

Более дорогие конструкции способны выдавать максимальное давление в 4,5 атмосферы, чего хватает для обеспечения трехэтажного коттеджа. Она не требует особых условий, для ее эксплуатации и технического обслуживания будет достаточно наличие технической комнаты. Альтернативой для установки может быть кессон.

Достоинства насосного агрегата с гидробаком

Насос является основным узлом доставки воды из водозабора к месту ее потребления. Разберем устройство насосной станции водоснабжения и некоторые преимущества использования гидробака и гидроаккумулятора:

Для уменьшения количества включения насоса и обеспечения водопровода водой на случай отключения электроэнергии – применяется накопительный бак значительной емкости:

• он устанавливается в верхней точке, на чердаке;
• таким образом вода набирается в него, а потом самотеком сбегает к местам потребления, при этом образуется незначительное давление;
• однако этот метод требует прочного перекрытия и дополнительных затрат на монтажные работы;
• недостаточный напор в системе ставит под сомнение полноценную эксплуатацию сантехники, может привести к ее выходу их строя;
• постоянно сохраняется опасность затопления жилья.

Более современным вариантом является применение гидроаккумулятора, позволяющее добиться постоянного давления в системе:

• однако здесь сохраняется зависимость от электричества;
• можно приобрести автономный генератор и сделать для него автоматическое подключение и запуск;
• однако этот вариант требует дополнительных финансовых затрат.

Как видим, современные технологии позволяют предложить множество вариантов решения вопроса по обустройству домашнего водоснабжения вдали от центральной магистрали. Возможно применение обеих вышеуказанных вариантов в одной системе.

Таким образом остается возможность пользоваться достаточным напором при имеющемся электричестве, и использовать воду с меньшим напором при его отсутствии.

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

• вода идет самотеком, поэтому низкий напор;
• большие габариты;
• сложность монтажа;
• бак должен быть установлен выше уровня самой станции;
• если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

• насосным агрегатом;
• мембранным напорным баком, ограничивающим число запуска насоса;
• реле давления;
• манометром;
• кабелем;
• разъемом для подключения;
• клеммами для заземления.

1 Из чего состоит насосная станция?

Насосные станции для скважины состоят из следующих функциональных элементов:

1. Водяной насос.

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

1. Гидроаккумулятор

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

1. Реле давления

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

1. Манометр

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.

Технические характеристики

Независимо от глубины скважины (8,10, 15 или 20 метров) все насосные станции делятся на бытовые и промышленные. Для частного дома используются бытовые агрегаты. Однако они могут иметь разные эксплуатационные характеристики

Чтобы ваш агрегат соответствовал потребностям семьи в воде, а также параметрам гидротехнического сооружения, необходимо при выборе обращать внимание на следующие технические характеристики:

мощность оборудования, измеряемую в Вт;
производительность прибора в кубометрах в час (эта характеристика подбирается после определения потребности жильцов воде);
высота всасывания жидкости или максимальная отметка, на которую насос может поднять воду (эти характеристики зависят от глубины водозабора, например для скважин глубиной 15-20 метров нужен агрегат с показателем не менее 20-25 м, а для скважин глубиной 8 метров подойдёт прибор с величиной 10 м);
объём гидроаккумулятора в литрах (есть агрегаты объёмом 15, 20, 25, 50 и даже 60 л);
напор (в этой характеристике нужно учитывать не только глубину расположения водного зеркала, но и протяжённость горизонтального трубопровода);
дополнительные защитные функции не помешают (защита от «сухого хода» и перегрева);
важно также учитывать тип используемого насоса. Например, погружной насос монтируется в скважине, поэтому не шумит при работе, но его ремонт и обслуживание проводить сложнее

А агрегат поверхностного типа более прост в обслуживании и ремонте, но издаёт больше шума при работе.

Чтобы вам было проще выбрать подходящий для загородного дома агрегат, мы приводим примерные технические характеристики такого устройства:

мощность прибора должна быть в пределах 0,7-1,6 кВт;
в зависимости от размера семьи хватит станции производительностью 3-7 кубометров в час;
высота подъёма зависит от глубины скважины или колодца;
объём гидробака для одного человека равен 25 л, с увеличением членов семьи пропорционально должен возрастать и объём накопительной ёмкости;
выбор прибора по максимальному напору стоит делать с учётом глубины гидротехнического сооружения, протяжённости горизонтального трубопровода, ведущего от агрегата к дому, а также высоты дома (если на верхних этажах есть точки водопотребления: санузлы или ванные комнаты);
хорошо, если прибор будет иметь защиту от работы «на сухую»

Это особенно важно для гидротехнических сооружений, отличающихся нестабильным уровнем воды. Тогда насос не сможет выкачать всю воду и работать вхолостую;
кроме этого для насосной станции поверхностного типа понадобится защита от перегрева мотора

Всё дело в том, что в агрегатах погружного типа мотор постоянно находится в воде, поэтому эффективно охлаждается. А вот мотор поверхностной станции может легко перегреться и выйти из строя. Чтобы этого не произошло, нужна защита от перегрева, которая во время сработает и отключит насос.

Критерии выбора

На рынке насосного оборудования представлено огромное количество бытовых видов станций, которые отличаются по техническим характеристикам

Важно обратить внимание на следующие:

• мощность – есть модели от 500 до 2000 Вт;
• производительность зависит от мощности – чем она выше, тем больше воды способна откачать станция за единицу времени; для частного дома необходимо покупать устройство производительностью около 2000 л/час;
• объем гидроаккумулятора – может быть от 15 до 60 литров; чем больше емкость, тем реже будет включаться насос;
• наличие защиты от сухого хода и перегрева – такие функции иногда спасают устройства от сгорания;
• материалы изготовления корпуса и внутренних деталей – чугунные, стальные или пластиковые, в более дорогих моделях корпус и крыльчатка стальные.

Если необходимо ставить устройство близко к жилым помещениям, так как других вариантов нет, рекомендуется выбирать чугунный корпус – он лучше гасит звук, чем корпус из нержавеющей стали, хотя внешне стальные изделия выглядят привлекательнее. Внутри чугун покрыт защитным слоем от коррозии. Материал менее подвержен вибрациям, поэтому служит дольше, чем технопластик. Вдобавок ему не страшны механические повреждения.

Принцип действия эжектора

Конструкция эжектора включает в себя несколько элементов – входной патрубок эжектирующей воды с сужающимся соплом и основную трубу с боковым патрубком для эжектируемой среды, камерой смешения, цилиндрическим горлом, расширяющимся диффузором и выходным патрубком.

При подаче под давлением в эжектор эжектирующей воды ее скорость в сопле резко возрастает. При этом в камере смешения создается зона разрежения и в нее начинает поступать эжектируемая вода или газ. Обе среды смешиваются и под давлением, немного меньшим первоначального на входе в эжектор, поступают на выход устройства.

Большинство приобретаемых частными домовладельцами погружных насосов обеспечивает надежную работу при глубине водоносного слоя 7-10 м. Подключение в схему эжектора позволяет обеспечить надежное водоснабжение с глубины, доходящей до 20-40 м.

Конструктивные особенности современной насосной станции для бытовых нужд

Система водоснабжения здания со схемой насосной станции, входящей в нее в качестве составной части, включает в себя нескольких основных элементов.

1. Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
2. Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
3. Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
4. Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.

Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.

1. Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
2. Манометр, позволяющий на месте следить за тем, как работает насос.
3. Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.
4. Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
5. Гибкий шланг, связывающий насос с гидроаккумулятором.
6. Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.

Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата

Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.

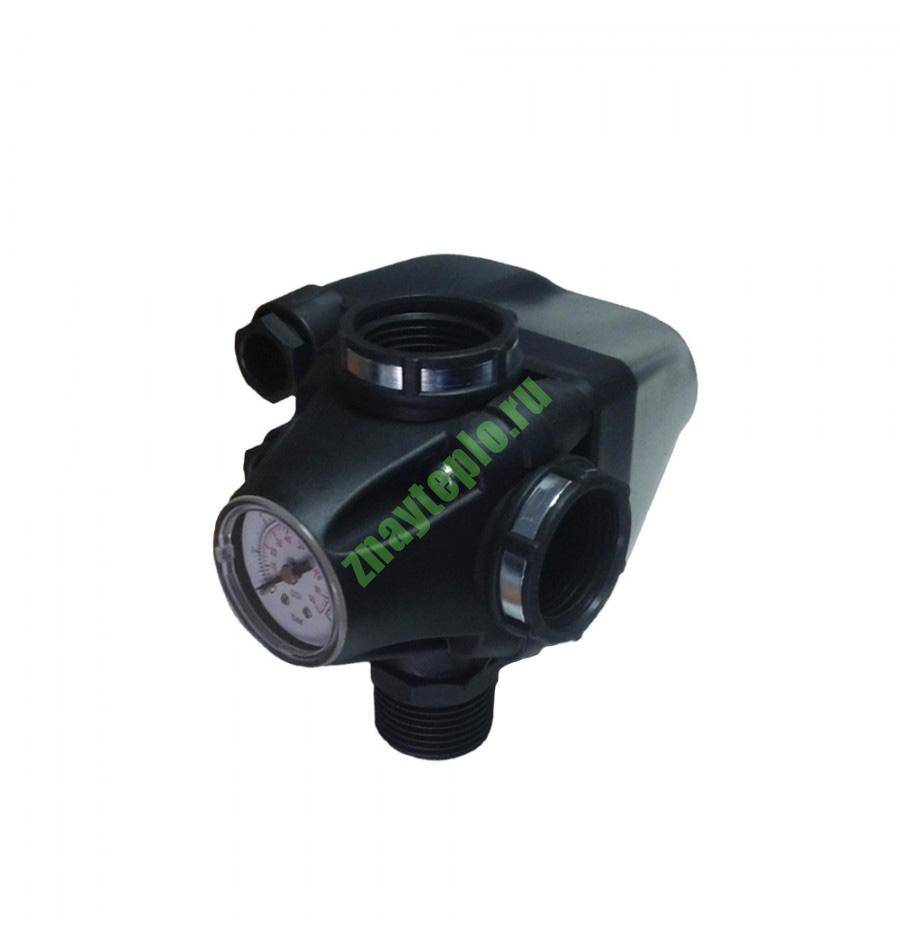

Датчик сухого хода DPR-6

Гидроаккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.

Устройство гидроаккумулятора

Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.

Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.

Гидроаккумулятор с грушевидной формой.

1. Металлический бак.
2. Ниппель для подкачки воздуха.
3. Грушевидная мембрана.
4. Штуцер для подключения к насосу.

Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.

Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.

Гидроаккумулятор из нержавеющей стали.

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.

Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.

Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем гидроаккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.

Конструкция гидроаккумулятора и его преимущества перед водонапорным баком

Гидроаккумулятор представляет собой герметичную емкость, рассчитанную на работу под повышенным давлением. Его внутреннее пространство разделено на две части резиновой мембраной, прочно прикрепленной краями к стенкам аппарата. С одной стороны от нее подается вода, с другой – через ниппель закачан воздух до давления 1,5 атмосферы.

Принцип действия такого устройства основан на его периодическом заполнении и освобождении от жидкости. Ее давление меняется постепенно за счет воздушной подушки, работающей в качестве сжимающейся и разжимающейся пружины. Такая конструкция позволяет длительное время расходовать воду без включения насоса.

Совет! Объем емкости подбирается, исходя из предполагаемого расхода жидкости. Для средней семьи подходят аппараты на 25-40 литров. При большом водопотреблении потребуется 100 и более литров. Для дачи, используемой в качестве места воскресного отдыха, хватит и 15 литров.

Насосные станции с гидроаккумулятором вытеснили устаревшие схемы, использовавшие в качестве накопителя напорные баки. Их приходилось устанавливать на большой высоте, а опорожнялись они самотеком. Современный вариант имеет целый ряд существенных преимуществ:

• компактные размеры;
• простой монтаж;
• возможность поддержания большого напора;
• отсутствие риска перелива в случае неисправности датчика заполнения.

При выборе оборудования лучше выбирать модели, способные работать без бака.

Составные части насосной станции на основе погружного насоса

Как и в случае с поверхностным насосом, для сборки станции нам будут необходимы:

• Погружной насос — самая важная часть станции, как ее выбрать читайте в этой статье
• Гидроаккумулятор — в случае с использованием погружного насоса лучше использовать гидроаккумуляторы объемом от 35 литров, но можно использовать и 24-литровый, если нет лишних денег.
• Пятивыводной штуцер — нужен как связующий узел для соединения реле давления и гидроаккумулятора. На него приходит труба от насоса и от него уходит труба к точкам разбора
• Реле давления — подробно рассматривалась здесь.
• Манометр — лучше выбрать аксиальный, на радиальном не удобно будет смотреть
• Муфта с накидной гайкой диаметром 1 дюйм — нужна для подсоединения пятивыводного штуцера к гидроаккумулятору.
• Фитинги для подключения труб — тут вариантов много и надо исходить из ваших пожеланий. Для загородного дома я рекомендую ПНД трубу диаметром 32 или 40 мм. Можно использовать и дешевую трубу диаметром 25 мм, но при этом у насоса упадет расход.
• Блок защиты от «сухого хода» — это может быть любой блок управления насосом с функцией защиты от «сухого хода». Например, я имел дело с простым китайским блоком под названием Brio 2000.
• Фильтр грубой очистки — может применяться обычный грязевик или колба

Если собрать все вышеперечисленное в один узел, то получится следующее:

Это конечно же не единственный вариант для сборки насосной станции и здесь нет блока защиты от «сухого хода».

Он устанавливается на напорной магистрали до первой точки разбора.

В наших магазинах вы можете приобрести самые разные устройства, которые будут заменять те или иные узлы описанные выше.

Для примера рассмотрите модель реле давления Italtecnica PM5-3W.

Italtecnica PM5-3W

Данная модель заменяет объединяет в себе пятивыводной штуцер, манометр и реле давления.

Но надежность такого узла ниже, чем у вышеописанной сборки.

К изображенному выше реле необходимо добавить пару муфт с накидной гайкой (или как их называют в народе «американок») для подключения его к гидроаккумулятору и напорной магистрали.

Критерии выбора оборудования

Установка перекачивающих станций показана в следующих ситуациях:

• Большой расход воды, и насос в стандартной комплектации не справляется с этой задачей.
• Требуется бесперебойная подача ресурса без использования громоздких накопительных емкостей.
• Недостаточное давление для работы бытовой техники, в результате чего приборы могут выйти из строя.

Для правильного выбора насосной станции необходимо определиться со следующими параметрами:

глубина скважины;

• расстояние от источника до самой крайней точки водозабора;
• объем потребления;
• мощность устройства;
• условия эксплуатации оборудования (на основании этого выбирают материал корпуса);
• наличие и тип эжектора;
• какие меры безопасности предусмотрены в комплекте приобретаемой установки (заземление, класс защиты и др.).

Принцип работы

Под «насосной станцией» понимается комплекс оборудования, предназначенный для водоснабжения загородного дома полностью в автоматическом режиме. Результат работы такой системы – это постоянное давление во внутридомовом водопроводе. Даже в самом дальнем кране напор остается стабильным всегда. При этом вода закачиваться в трубы может из колодца, скважины или любого иного источника.

Общая схема водоснабжения

Включает в себя насосная станция:

Устройство гидроаккумулятора

Насос выкачивает воду из источника, а накопитель (либо гидроаккумулятор) аккумулирует ее в себе. Все остальное оборудование служит для управления системой и контроля состояния элементов. Последняя должна работать автоматически, без непосредственного участия хозяина дома. Это как свайно-винтовой фундамент – правильно произвел монтаж и забыл о нем. Он будет стоять, держа на себе коттедж, минимум полвека.

Виды эжекторов по месту установки

Приобретая эжектор для оснащения насосной станции, имейте в виду, что такое устройство может быть встроенным и внешним. Устройство и принцип работы эжекторов двух этих типов практически ничем не отличаются, различия состоят лишь в месте их установки. Эжекторы встроенного типа могут помещаться во внутреннюю часть корпуса насоса, либо монтироваться в непосредственной близости от него. Эжекционный насос встроенного типа отличает ряд достоинств, к которым следует отнести:

• минимум места, необходимого для установки;
• хорошая защищенность эжектора от загрязнений;
• отсутствие необходимости в установке дополнительных фильтров, защищающих эжектор от нерастворимых включений, содержащихся в перекачиваемой жидкости.

Центробежный насос с встроенным эжектором

Между тем следует иметь в виду, что высокую эффективность эжекторы встроенного типа демонстрируют в том случае, если их используют для откачивания воды из источников небольшой глубины – до 10 метров. Еще одним значимым недостатком насосных станций с эжекторами встроенного типа является то, что они издают достаточно сильный шум при своей работе, поэтому располагать их рекомендуется в отдельном помещении или в кессоне водоносной скважины. Следует также иметь в виду, что устройство эжектора данного типа предполагает использование более мощного электродвигателя, приводящего в действие и саму насосную установку.

Выносной (или внешний) эжектор, как следует из его названия, устанавливается на определенном расстоянии от насоса, причем оно может быть довольно большим и доходить до пятидесяти метров. Эжекторы выносного типа, как правило, размещают непосредственно в скважине и подключают к системе посредством рециркуляционной трубы. Насосная станция с выносным эжектором также требует использования отдельного накопительного бака. Этот бак необходим для того, чтобы обеспечивать постоянное наличие воды для рециркуляции. Наличие такого бака, кроме того, позволяет снизить нагрузку, приходящуюся на насос с выносным эжектором, и уменьшить количество энергии, необходимой для его функционирования.

Насос с внешним эжектором

Использование эжекторов выносного типа, эффективность которых несколько ниже, чем у встраиваемых устройств, позволяет осуществлять откачивание жидкой среды из скважин значительной глубины. Кроме того, если сделать насосную станцию с внешним эжектором, то ее можно не размещать в непосредственной близости от скважины, а смонтировать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров

При этом важно, что расположение насосного оборудования на таком значительном расстоянии от скважины не отразится на эффективности его работы

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе

В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.
