Разбор внутреннего устройства и принципа работы самовсасывающего насоса для воды

Как правильно выбрать насос для дома

Какую еще разницу можно отметить для самовсасывающих насосов разных типов?

1. Центробежные агрегаты превосходят вихревые по своим габаритам и массе. При этом они работают намного тише и могут перекачивать через себя без страха поломки воду с достаточно крупными инородными включениями. Например, фекальные и дренажные насосы имеют именно такое строение. Вихревые агрегаты достаточно чувствительны, поэтому перед ними обязательно ставятся фильтрующие установки, очищающие воду.
2. Центробежные насосы считаются более надежным оборудованием. Срок их службы при регулярном обслуживании может составлять 20 лет и более. В ремонте они тоже достаточно просты – деталей продается много, все при желании можно сделать самому, если есть хотя бы базовые знания строения электромоторов.
3. Про расход электричества и КПД мы уже писали, повторяться не будем.

Перед покупкой обязательно попросите паспорт изделия и ознакомьтесь с его рабочими характеристиками. Нас интересует следующее:

1. Первым делом смотрим на производительность и мощность. Этот параметр нужно сопоставить с удаленностью скважины от дома, глубиной, с которой агрегат поднимает воду, объемом всего водопровода и с максимально возможным объемом расхода воды ежемоментно. Перед походом в магазин вам нужно произвести соответствующие расчеты, чтобы не пришлось гадать – хватит или нет. Методика проведения таких расчетов не сложна, ее легко отыскать в сети. Также вы можете воспользоваться удобными онлайн калькуляторами, в которые нужно просто вбить все необходимые данные.
2. Минимальное давление, которое должно быть в системе, составляет 0,3 Бар. Оно должно быть постоянным, иначе бытовая техника, подключенная к водопроводу, может просто выйти из строя.
3. Так же стоит соотнести возможности вашего насоса с диаметром обсадной трубы скважины и ее максимальной производительностью. Такую информацию лучше получить от специалистов, выполнявших бурение на вашем участке.

Чему отдать предпочтение

Единого универсального совета для выбора насоса самовсасывающего типа не существует. Рекомендации можно свести к следующим нюансам:

Центробежные аппараты имеют крупные габариты и отличаются практически бесшумной работой. К их недостаткам относят малую производительность и возможность работы с глубиной не больше 8-10 метров. Это хороший выбор для установки в доме и подключения к неглубокому колодцу, а также в качестве сезонного варианта для полива грядок с забором воды из реки или озера.

Для работы со скважинами средней глубины лучшим выбором станет вихревой насос.

Он мощнее, работает с глубиной до 15, а при имеющемся эжекторе и до 30 метров. Такой насос можно установить внутрь скважины, погрузив его в воду (специальные погружные модели). Добавим, что думать о выборе насоса нужно уже на этапе бурения скважины.

Обладает ли центробежный насос способностью самовсасываниято: что такое самовсасывающий насос?

Авторы многих сайтов ошибочно причисляют к самовсасывающим насосам поверхностные и даже циркуляционные центробежные машины, которые необходимо полностью заливать жидкостью перед запуском, эти насосы не способны обеспечить самозаполнение подводящего трубопровода без использования дополнительных устройств.

Попробуем разобраться, почему большинство лопастных гидромашин не обладают самовсасыванием, и какие типы насосов обладают этой способностью. Какие насосы являются самовсасывающими?

Согласно ГОСТ 17398-72 «Насосы. Термины и определения» самовсасывающим является насос, который способен обеспечить самозаполнение подводящего трубопровода жидкостью.

Для работы самовсасвающему насосу может потребоваться небольшое количество жидкости, например, оставшееся после предыдущего запуска.

Почему центробежные насосы не обладают способностью к самовсасванию?

Частицы жидкости в центробежном насосе перемещаются от центра к периферии, а затем по отводу за счет силы инерции. Масса частиц воздуха значительно меньше массы частиц воды, поэтому они не обладают такой инерционностью. Движение частиц воздуха под действием силы инерции при вращении рабочего колеса не создается, значит воздух из всасывающего патрубка выкачиваться не будет и он не заполнится жидкостью.

Если центробежные машины не обладают способностью к самовсасыванию, то существует ли другой динамический самовсасывающий насос?

Какие динамические насосы являются самовасывающими?

Самовсасывающими являются вихревые насосы отрытого типа с глухими каналами, для работы им необходимо небольшое количество воды, оставшееся от предыдущего запуска.

Самовсасывающий вихревой насос

Всасывающий патрубок насоса соединен с каналом, через рабочее колесо жидкость поступает в канал , освобождая объем в ячейке колеса. Свободный объем заполняется воздухом из всасывающего патрубка. При вращении колеса ячейка достигает места, где канал заканчивается жидкость из канала поступает в ячейку рабочего колеса вытесняя газ. При дальнейшем движении жидкость переместится в канал, цикл повторится, вытеснив новую порцию воздуха из всасывающего патрубка в напорный.

Получается, что вихревой насос открытого типа выкачивает воздух из всасывающего патрубка, создавая в нем разряжение, в результате чего линия всасывания насоса постепенно будет заполнятся жидкостью. Этот факт позволяет считать открытые вихревые насосы самовсасывающими.

Эти насосы способны перекачивать не только воду, но и газожидкостную смесь обладают невысоким КПД, который не превышает 30%.

Самовсасывающие вихревые насосы закрытого типа

Вихревые насосы закрытого типа, способны обеспечивать самовсасывание только при наличии напорного сепарирующего колпака.

Устройство для обеспечения самовсасывания — напорный сепарирующий колпак Колпак устанавливается в линии нагнетания насоса.

При запуске в насосе должен находиться небольшой объем жидкости, достаточно воды оставшейся поле предыдущего запуска.

При вращении рабочего колеса вода в канале насоса будет активно перемешиваться с воздухом образуя газожидкостную смесь.

Проходя через профилированный канал колпака смесь закручивается жидкость отбрасывается к периферии канала, а воздух остается в центре и через трубки отводится в напорную линию. Вода из напорного колпака вновь направляется к лопастям рабочего колеса, смешиваясь с новым объемом воздуха, поступившим из всасывания.

Таким образом обеспечивается удаление воздуха из всасывающего трубопровода и заполнение его жидкостью, то есть насос работает в режиме самовсасывания.

Объемные самовсасывающие насосы

Принцип работы объемных насосов основан на изменении объема рабочей камеры. В фазе всасывания объем рабочей камеры увеличивается, в фазе нагнетания — уменьшается. Объемные машины способны перекачивать как жидкость, так и газ, в том числе создавая разряжение в линии всасывания, что обеспечивает заполнение всасывающей линии.

Существуют несколько типов объемных насосов — поршневые, винтовые, шиберные. Большинство конструкций объемных насосов предназначены для работы с гидравлическим малом, однако существуют объемные гидронасосы, предназначенные для работы на воде или эмульсии. Объемные насосы способны работать на высоком давлении, при этом их подача (по сравнению с динамическими) не велика.

Расскажите о собственном опыте, полученном в ходе откачки воды самовсасывающим насосом, поделитесь известными только вам нюансами работы. Пишите, пожалуйста, комментарии в находящемся ниже блоке. Задавайте вопросы по теме статьи.

Самовсасывающие агрегаты

Многие, наверняка, помнят, что для запуска водяного насоса необходимо предварительно заполнить систему водой, иначе прибор не может втянуть себя жидкость и ее ток не начнется. Также из-за сухого хода возникает перегрузка и перегрев, что может привести к преждевременному выходу оборудования из строя.

Главное отличие самовсасывающего насоса в том, что он способен самостоятельно удалить воздух из труб, поэтому постоянный контроль ему не требуется, хотя для первого запуска также придется подлить воды.

Такие приборы используются для разных целей:

• Повышения давления в системе водоснабжения;
• Поднятия воды из колодца или скважины.

Самовсасывающий центробежный насос

Все самовсасывающие насосы по принципу делятся на следующие виды:

• Центробежные;
• Вихревые;
• Осевые;
• Струйные;
• Мембранные;
• Поршневые;
• Роторные.

Также есть разделение и по способу установки:

• Погружные – работают прямо в воде, опускаются на дно колодца, где толкают воду наверх. Преимущество такого оборудования в большей производительности – они способны поднимать воду на большую высоту. Недостаток – сложность обслуживания.
• Поверхностные – ставятся в сухом месте в колодце или в специально оборудованном помещении. Не могут поднять воду на высоту более 7-8 метров.

Пищевые насосы центробежные самовсасывающие с эжектором

По мощности, рабочему ресурсу и производительности насосы разделяются на бытовые и промышленные.

Самовсасывающие насосы используются не только для водопроводов. Применяют их в ливневых системах, для полива земель, канализации, дренажных систем и так далее.

Характеристики насосных станций

Теперь давайте подробнее разберем основные рабочие параметры насосного оборудования.

Прежде всего, стоит соотнести глубину подъема воды с возможностями выбираемого агрегата. При этом необходимо учитывать и горизонтальную длину трубопровода до насоса.

Как было сказано ранее, для поверхностных насосов этот параметр редко превышает 7 метров. Теоретически можно дойти до 10, но тогда потребуются такие мощности и ее потери, что такая вода станет, буквально, «золотой».

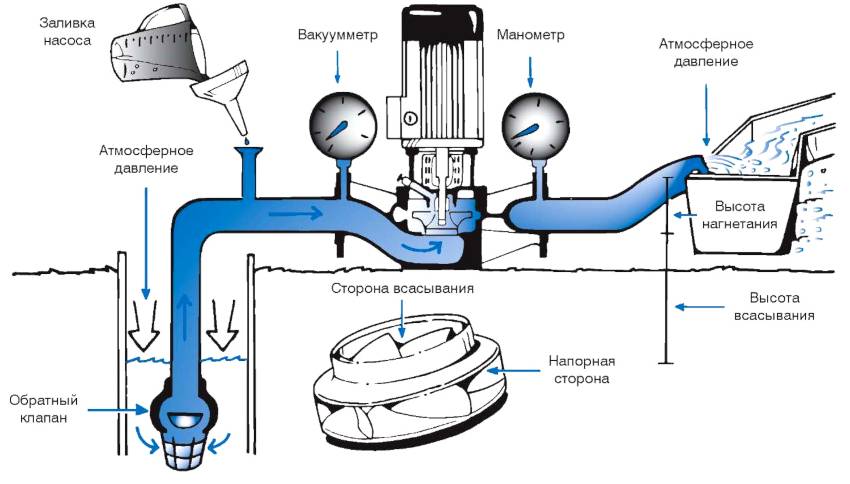

Предельная высота поднятия жидкости для насоса

Если глубина скважины намного больше, то придется использовать погружной или эжекторный насос. Первый опускается вниз, а второй так же монтируется на поверхности, но  в отличие от простого варианта оснащается дополнительным приспособлением – эжектором.

Принцип работы внешнего эжектора

Такой агрегат способен поднимать воду с глубины до 25 метров. Достигается эффект за счет того, что часть поднятой воды возвращается обратно вниз и под давлением через дополнительное сопло вводится в основной поток. В силу вступает закон Бернулли, и вода из недр устремляется вверх за счет скорости тока.

Недостаток таких агрегатов в повышенной шумности и сниженном КПД, так как часть поднятой жидкости передается обратно.

Стоит также обратить внимание и на прочие параметры:

Предельная температура рабочей среды;
Максимальное давление на выходе;
Объем перекачиваемой жидкости в литрах в час;
Допустимая степень загрязненности воды – важно при подборе садового насоса;

Устройство и принцип работы

Механизм отличается простым устройством, что позволяет использовать при его изготовлении тугоплавкие сплавы, обладающие высокой прочностью и устойчивостью к агрессивной среде.

Особенности устройства:

• Основным рабочим элементом приспособления является колесо. Внешне деталь представляет собой массивный диск из стали, в конфигурации которого предусмотрены пазы. Они образуют лопатки (пластины), имеющие прямую направленность. Они расположены под углом или вдоль радиуса.
• Колесо размещено в корпусе цилиндрической формы. Особенностью механизма являются уменьшенные торцевые зазоры.
• В верхней части агрегата расположены всасывающий и напорный патрубки. Благодаря этой особенности при запуске аппарата происходит самовсасывание жидкости.
• Между отверстиями предусмотрена перемычка. При зазоре, составляющем 0,2 мм, она прижимается к основному элементу, при этом перекрывает несколько пластин. Позволяет отделить всасывающее пространство от напорной камеры.
• Отливной водоток размещен концентрично по отношению к центральной оси крутящего механизма, направлен от всасывающего до выходного патрубка.

Устройство вихревого насоса.

После всасывания вода перемещается внутри аппарата, затем выбрасывается под давлением из выходного отверстия. Циркуляция среды обеспечивается пластинами. Относительно основного элемента перемещение происходит по касательной оси. В процессе движения внутри корпуса жидкая структура испытывает воздействие центробежной силы, нарастающей в процессе вращения с главным элементом.

Однако в алгоритме схемы работы существуют особенности:

• В момент вращения основного элемента в пазы попадает небольшой объем жидкости.
• Вода перемещается от периферии к центральной части (это отличает механизм от центробежного аппарата).
• Затем жидкость движется вдоль пластин, направляясь от центра к периферии.
• Благодаря этому среда получает ускорение и выходит с высокой скоростью.

На каждой лопасти образуется вихрь, жидкость совершает внутри корпуса сложные перемещения при простом устройстве механизма, повышая производительность. Благодаря всасывающей способности пластин и созданному давлению в механизм попадает следующая порция воды, цикл повторяется. Это увеличивает напор и давление при небольших затратах энергии.

Классификация

Рынок полон предложений самых разнообразных моделей центробежных систем. Основные типы центробежных насосов представлены в следующей классификации:

• По параметрам потока: большого напора;
• большой подачи;
• загрязненных сред;

По типу агрегата:

консольные;

двухстороннего входа; многоступенчатые; По типу привода:

электродвигатель;

двигатель внутреннего сгорания; ручной; По типу всасывания:

самовсасывающие;

эжекторные; инжекторные; По степени автоматизации управления:

ручное;

полуавтоматическое; автоматическое; По мобильности:

стационарные;

передвижные.

Классификация центробежных насосов

Кроме того, по месту установки относительно уровня жидкости в емкости различают

• поверхностные;
• погружные.

В быту применяются в основном одноступенчатые центробежные насосы.

Роторные насосы

Это типы водяных насосов, которые отличаются от других типов отсутствием клапана. Перекачивание воды происходит за счет ее выталкивания под давлением. Основным рабочим механизмом в конструкции считается ротор. При движении ротор меняет объем замкнутого пространства. В таком положении элемента жидкость выталкивается.

Роторные водяные насосы работают с минимальным уровнем шума и без вибраций, поэтому пользуются спросом для решения бытовых задач. Конструкцией роторного насоса предусмотрена возможность обратной подачи жидкости. Роторный насос способен выкачивать жидкости любой плотности и вязкости. Такие модели имеются высокий коэффициент полезного действия.

Роторный насос по своим свойствам превосходит центробежный при определенных условиях эксплуатации

При выборе эффективного насоса стоит обратить внимание на диаграмму диапазона и характеристики конкретной модели. Современные модели роторных насосов отличаются надежностью и улучшенным рабочим диапазоном

Их часто используют в среде с ограниченным доступом к энергопотреблению. В таких условиях они демонстрируют максимальную эффективность.

Конструкция роторного насоса включает несколько элементов:

• насосную полость с элементами, которые проводятся в действие приводным валом. Это вращательное движение является отличительной чертой роторных агрегатов;
• всасывающий патрубок. Через него вращающиеся элементы насоса втягивают жидкость.

Насосные элементы характеризуются плотно прилегающими рабочими зазорами. Такие насосы не нуждаются в отдельных впускных или выпускных клапанах. Объем перекачиваемой жидкости или смещение определяются ротором и насосной полостью.

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Погружной насос ЦМК 25 20 С

Предназначен для перегонки отработанных промышленных, дождевых и бытовых сточных вод, а также фекальных отходов с животноводческих ферм центробежной силой.

Особенности:

• моноблочная конструкция;
• вертикальная установка;
• рабочая камера в стальном и чугунном исполнении;
• торцовый уплотнитель, защищенный картером от преждевременного высыхания;
• не подходит для работы в пожаро- и взрывоопасных зонах.

Технические характеристики:

• Диапазон допустимой кислотности воды – 6-8 рН;
• Максимально допустимая температура сточных вод – 45 0С;
• Скорость перекачки – 0,42 м3/мин;
• Напор – 20 м;
• Мощностной показатель – 3500 Вт.

Принцип работы самовсасывающего вихревого насоса

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.

После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.

На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.

Самовсасывающие насосы

Самовсасывающие насосы получили свое название из-за способности втягивать в себя воду с некоторой глубины, то есть когда ее поверхность расположена ниже уровня установки самого агрегата.

Малосведущему человеку может показаться, что это свойство характерно для любого насоса, однако это не так: агрегаты второй разновидности – нормального всасывания – «ждут», пока перекачиваемая среда поступит в их рабочую камеру самотеком (из расположенной рядом емкости) или посредством другого насоса.

Предназначенные для этого модели так и называются – погружными.

Совсем по-другому обстоят дела с самовсасывающим насосом: он «умеет» создавать разрежение, благодаря которому внешнее атмосферное давление заставляет воду подняться по всасывающей магистрали.

Похожим образом действуем и мы, когда пьем напиток через соломинку.

Теоретически при создании идеального вакуума воду в условиях нормального атмосферного давления можно втянуть на высоту 10,34 м. Но до идеального вакуума даже самым современным самовсасывающим насосам пока далеко. Да ведь и вода при работе помпы пребывает не в статичном состоянии, а в постоянном движении, а значит на нее оказывает воздействие гидравлическое сопротивление всасывающего трубопровода. В результате глубина всасывания – так называют максимальную высоту, на которую самовсасывающий насос может вытянуть воду – составляет в лучшем случае 9 м, а у большинства моделей – не более 8 м.

Самовсасывающий горизонтальный открыто-вихревой насос с магнитной муфтой в герметичном исполнении — устройство

Тот факт, что самовсасывающий насос может выкачивать воду из скважины или колодца, находясь при этом на поверхности (такие агрегаты как раз и называют поверхностными – в противоположность погружным), обуславливает целый ряд преимуществ:

1. Корпус насоса можно изготовить из дешевых материалов – обычной углеродистой стали (без легирующих добавок) или низкокачественного (непищевого) чугуна.
2. Сэкономить, также, можно на качестве и конструкции уплотнителей, удерживающих в двигателе смазку, ведь даже при самых неблагоприятных обстоятельствах она в колодец не попадет. Погружные агрегаты, напротив, приходится делать сверхнадежными, поскольку удаление машинного масла из источника в случае его протечки – очень сложная и дорогостоящая процедура.
3. Разработчики самовсасывающих насосов не стеснены размерами скважины или колодца. Корпус и двигатель могут иметь любые габариты, соответственно, и мощность поверхностного агрегата ничем не ограничена.
4. Поверхностный насос покоится на прочном основании, с которого никуда деться не может. В отличие от него погружной агрегат приходится подвешивать на тросике, который нередко обрывается.
5. Самовсасывающий насос всегда находится на виду, что облегчает контроль его состояния и обслуживание.

При установке самовсасывающего насоса следует учитывать, что максимальная глубина всасывания ограничивает не только разность уровней зеркала воды и насоса, но и расстояние между агрегатом и скважиной. Обычно гидравлическое сопротивление 4-метрового горизонтального участка всасывающей магистрали считают эквивалентным перепаду высот в 1 м. Приведем пример: если у нас имеется источник глубиной 3 м и насос с максимальной глубиной всасывания 7 м, то мы его сможем расположить не далее, чем в (7 — 3)х4 = 16 м от источника.

Соотношение 1:4 справедливо только для всасывающего трубопровода, для напорной магистрали характерна другая зависимость – 10 м трубопровода приблизительно приравниваются к 1-му метру напора.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

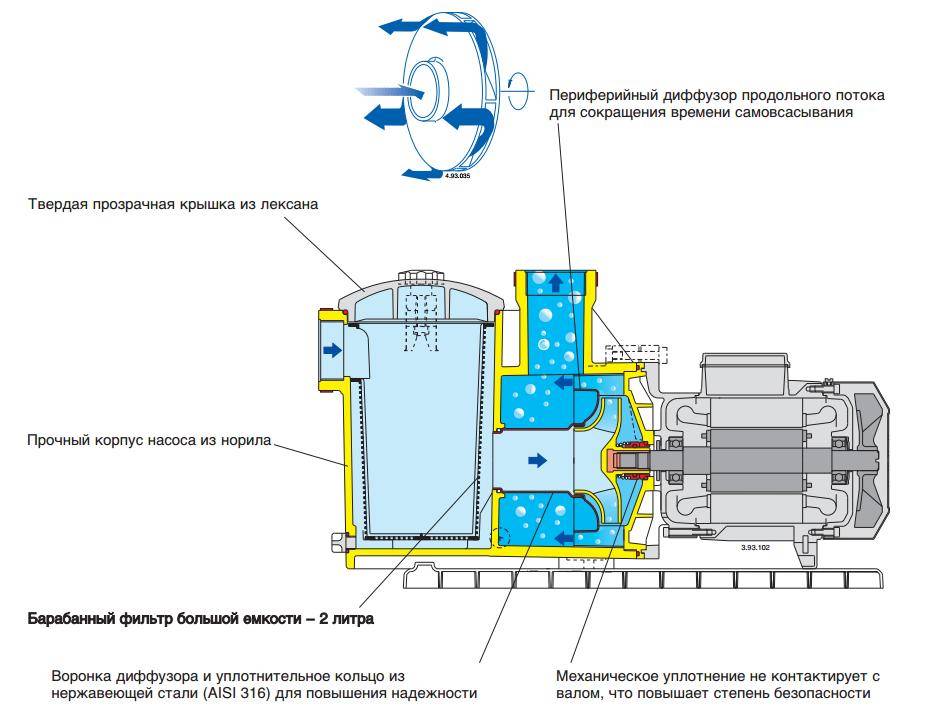

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Технико-функциональные особенности

Современным функционалом устройство вихревых моделей насосного оборудования тоже особенно не балует. Технологичная автоматика управления встречается редко и только в премиальных сериях производства уровня «Грундфос» и «Марина-Сперони», однако даже бюджетные производители, наподобие отечественной , стремятся максимально расширять базовые конструкционные возможности своей продукции в этом сегменте. Например, можно отметить пользу от встроенного эжектора, который увеличивает глубину всасывания.

Появляются у вихревых насосов и регуляционные способности, благодаря которым механика находит оптимальное сочетание между показателями давления и частотой работы колеса. Из предохранительных устройств можно отметить наличие кожухов для защиты внутренних деталей, а также развитые системы наружного принудительного охлаждения. При этом существенным недостатком многих конструкций является отсутствие автоматической защиты в случае холостого хода, то есть функции отключения при вредной работе «на сухую», без воды.
