Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Несколько советов от нас:

• Самый главный показатель качества – материал, используемый для изготовления крана. Традиционно самая лучшая сантехника изготавливается из латуни, отлитой методом центробежного литья. Такой способ производства обеспечивает однородность состава и прочность.
• Отличить качественный продукт можно по весу. Немецкие смесители hansgrohe (хансгрое), Grohe (Грое), болгарские Vidima (Видима) и сантехника итальянского производства в несколько раз тяжелее, чем изделия многочисленных китайских компаний.
• О подлинности будут свидетельствовать инструкция, отпечатанная на белой бумаге, цветная упаковка и гарантийный талон. Продавцы обязаны выписать гарантию, срок которой составляет 2-5 лет, в зависимости от политики производителя.
• Помните, что ставить во главу угла дешевизну не стоит. Практика показывает, что покупка дешёвого смесителя почти всегда обходится дороже, чем приобретение качественного.

Термостатический кран

Но самая современная схема смесителя для умывальника и душевой кабины ванной комнаты представлена устройством, где смешение производится посредством термостата. У такого крана целый ряд преимуществ:

1. Для перемешивания воды не нужно использовать ручки переключателя – это позволяет успешно применять подобную конструкцию в местах общественного пользования;
2. При монтаже можно задать установки для температурного режима, и они не будут меняться даже после непрерывного использования мойки;
3. В отличие от однорукого и двухрычажного поворотного переключателя, процесс смешивания полностью автоматизирован и контролируется термостатом. Благодаря этому полностью отсутствует вероятность причинения ожога при неправильной установке температуры. Таким кнопочным смесителем можно пользоваться даже самым маленьким детям.

Несмотря на видимую сложность работы, термостатический смеситель имеет довольно простое устройство, о чем свидетельствую чертежи. Рабочий элемент смешивания подключен к специальной термочувствительной пластине и соединен с контрольным клапаном. Пластина или патрон производится из металла и реагирует на малейшие изменения температуры при работе.

Помимо этого такая модель запарника оснащена специальным термометром, который при монтаже позволяет установить стандартную температуру и ту, после которой поток горячей воды автоматически перекрывается. Известные марки: Hansgrohe, Кайзер.

Рычажный кухонный смеситель

Рычажные смесители очень популярны и удобны в управлении

Рычажные смесители активно завоевывают популярность. Они выглядят стильно, удобны в управлении, производятся в различном дизайнерском исполнении. Мойка с таким смесителем привлекает взгляды в первую очередь тем, что кран разительно отличается внешним видом от уже привычного всем двухвентильного аналога.

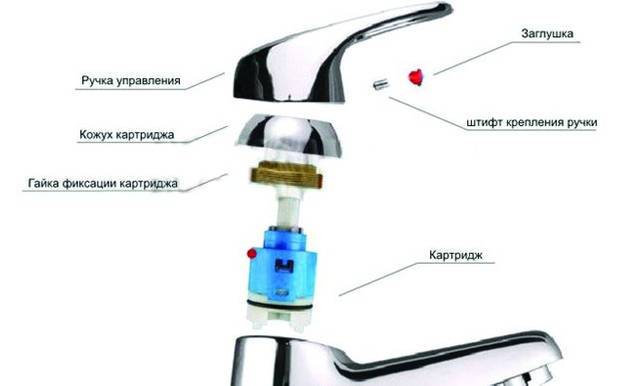

Устройство кухонного смесителя рычажного

Конструктивно смеситель рычажного типа состоит из следующих элементов:

1. Рукоятки, которой регулируется подача воды (ее напор и температура);
2. Регулятора струи (специальная насадка, которая привинчивается на конец излива посредством резьбового соединения, по–другому эту насадку называют аэратором);
3. Декоративного кожуха картриджа смесителя;
4. Картриджа, который фиксируется через гайку. В картридже происходит смешивание воды, поступающей по трубам, и ее последующий излив в сливное отверстие. Сам он спрятан в корпус;
5. Фиксирующей скобы.

Устройство кухонного смесителя может немножко отличаться, однако принцип подачи воды в излив приблизительно одинаковый.

Разновидности в конструкции

Смесители рычажного типа с шаровым устройством

Смесители рычажного типа могут отличаться конструкцией узла смешивания. Его устройство бывает шаровым или картриджевым. В первом случае внутри шаровой гильзы расположен полый металлический шарик, имеющий три отверстия – два маленьких, через которые внутрь него попадает горячая и холодная вода, и одно большое – для вывода воды в излив. Смешивание воды происходит как раз в шаровой полости.

Преимущества смесителей с такой конструкцией:

1. Долговечность;
2. Простота эксплуатации;
3. Легкость получения воды нужной температуры.

Один из немногочисленных недостатков – необходимость в периодической замене уплотнительных колец, которые изнашиваются за 2 года два-три раза.

Рычажные смесители с керамическим картриджем отличаются по принципу подачи и перекрывания воды, поступающей из труб, но это отличие только конструктивное. В корпусе картриджа имеются керамические пластины, которые изготовлены из оксида алюминия. Их две. Нижняя пластина имеет три отверстия, через которые проходит вода – два маленьких и одно побольше. Чтобы вода попала в слив, необходимо, чтобы верхняя пластина занимала такое положение, при котором одно или другое отверстие будут открыты по отдельности или одновременно наполовину. Соответственно в излив будет поступать холодая или горячая вода либо теплая, смешанная. Смешивание воды происходит внутри камеры.

Рычажные смесители с керамическим картриджем

К преимуществам смесителей с керамическим картриджем относят продолжительный срок эксплуатации, легкость смешивания воды до определенной температуры, использование одной руки для манипуляций с краном. А к недостаткам – в некоторых моделях смесителей не совсем хорошего качества проблематично получить воду комфортной температуры (приходится долго искать положение рычага).

Термостатические смесители – инновационные механизмы

Описанные виды приспособлений для смешивания воды многими специалистами называются вчерашним днем. Сейчас популярность набирают термостатические механизмы. В них вообще нет регулировочных рычагов. Смешивание воды до определенной температуры в таких устройствах производит специальный термостат. Он же поддерживает выбранный вами температурный режим на протяжении всего времени принятия душа, умывания, мытья посуды. Работает такое устройство в автоматическом режиме. И при этом оно не совершает ошибок. Поэтому вы никогда не обожжетесь под струями чересчур горячей воды.

Устройство смесителя – открываем секреты конструкции Термостатический смеситель

Термосмеситель располагает специальным рабочим элементом, который подключается к патрону либо пластине. Эти детали в свою очередь подсоединяются к клапану (его называют контрольным). Он мгновенно реагирует на температурные колебания и корректирует их. Разные виды смесителей с термостатом дают возможность монтировать их в разных местах ванных комнат и кухонь. Такие механизмы разрешается устанавливать на ванные вместо стандартного приспособления с рычагами, на раковины, в душевые кабины.Достоинства термостатических механизмов:

• безопасность применения (в конструкции этих приспособлений имеются предохранители, не позволяющие нагреваться воде выше 80 °С, а также отключающие смеситель при перебоях с водоснабжением);
• экономия расхода воды (нет потерь, которые неизбежно возникают в процессе настройки водного потока требуемой температуры);
• великолепный внешний вид.

Стоимость устройств-термостатов достаточно высока. И это является единственным их минусом. Но комфорт принятия водных процедур, пожалуй, важнее тех денег, которые вы потратите на такие инновационные и безопасные в эксплуатации смесители.

Основные причины поломок смесителей

Существует несколько основных причин, по которым может произойти поломка смесителя. Они отражены в таблице.

Причина	Описание
Изделие низкого качества	Относится в основном к производителям не широко известным. Они могут использовать при производстве модели материалы низкого качества.
Применение старых расходных материалов	Резиновые изделия отличаются более низким сроком службы, чем силиконовые. Больше подвержены деформации, могут разрушаться из-за пересыхания.
В трубах грязная вода	Качество воды сильно сказывается на смесителе, на сроке его службы.
Использование воды с высокой жесткостью	Отражается на внутренних элементах изделия. В результате возникают отложения, уплотнители растрескиваются.

Есть несколько причин по которым может сломаться смеситель

Промышленные модели

Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.

Фото — СБ-97МК

Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами

Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации

Как разобрать смеситель двухвентильного типа — пошаговая инструкция

Разобрать водяной двухвентильный полуоборотный смеситель (Hansa Stela, Vidima, Frap – Фрап) с картриджем довольно просто, т. к. каждый водоотвод подключен к отдельному рычагу, он прост и практичен в использовании. Вентильные модели чаще всего оснащены специальными пластинами, которые плотно притерты друг к другу.

При повороте одного вентиля открывается поток воды определенной температуры. Для защиты этих пластин используются резиновые или пластиковые прокладки, которые обеспечивают герметичность их примыкания и мягкость при передвижении. Кухонный смеситель с двухрычажным механизмом бывает двух видов:

1. Елочка (Wasser Kraft, SMARTsant, Swes, Zegor, Roddex, Вега);
2. Патрубной (Jacob Delafon Carafe, Ferro Standard, Kludi O-Cean).

Отечественный кран-елочка до сих пор является одним из самых популярных видов смесителей для кухни и ванной комнаты. Особенностью такой конструкции является наличие в корпусе своеобразного тройника, через который водоотводящие трубы подключаются к рычагу.

Патрубной же подсоединяется при помощи труб, которые вводятся непосредственно в излив, без использования дополнительных разветвителей.

Устройство настенного двухвентильного смесителя для моек

Как разобрать смеситель с двумя ручками:

1. Современный двухрычажный кран можно разобрать только после отвинчивания запорного шурупа, который располагается под декоративной панелью. Но при этом старый советский кран имеет более сложную конструкцию. Здесь нужно будет снять запорную гайку, под которой находится вентиль, он также выкручивается, открывая доступ к внутренним деталям;
2. Под шурупом находится кран-букса, который выполняет роль вентиля, его нужно аккуратно разобрать и снять;
3. Под краном-буксой находится прокладка или кольцо, которые необходимы для уплотнения конструкции. Её обязательно нужно проверять на целостность и чистоту. Даже небольшая соринка может стать причиной течи в смесителе;
4. Собрать двухрычажный смеситель нужно по обратной схеме, предварительно проверив подключение труб и целостность корпуса.

Если корпус крана-елочки треснул, то он не подлежит ремонту. Наиболее часто такое случается с дешевыми китайскими смесителями, типа Calorie и других.

Устройство прибора с одной ручкой

Повторимся еще раз: устроен однорычажный смеситель достаточно просто. Никаких постоянно ломающихся кран-букс здесь нет и в помине.

Если не учитывать наличие носиков, леек для душа, разного рода переключателей, то прибор состоит всего из двух основных частей: монолитного металлического корпуса и картриджа с запирающим устройством из двух дисков или шарика. Они «отвечают» за управление потоком воды и регулировку его температуры.

Картридж помещен в корпус и надежно закреплен внутри всего одной гайкой, которая аккуратно спрятана под декоративным колпачком. Джойстик управления картриджем устанавливается прямо на его рычаг. Все просто, никаких хитрых элементов, следовательно – никаких серьезных поломок.

Внутреннее устройство однорычажного смесителя может отличаться – открывать/закрывать воду и регулировать ее температуру может дисковый картридж и шарик. Рассмотрим устройство обеих конструкций.

Конструкция дискового варианта

Как понятно из названия, внутри такого прибора находится специальная колба-картридж с запорным и регулировочным механизмом. В дорогих смесителях картридж сделан из высококачественной керамики, в бюджетных вариантах он, как правило, пластиковый.

Картриджный смеситель очень прост в эксплуатации, однако тем людям, которые привыкли к вентильному смесителю, первое время надо будет немного попрактиковаться, так как джойстик поворачивается очень легко.

Но к хорошему привыкаешь быстро: нужную температуру и напор воды можно отрегулировать одним легким движением. При частичном или полном совмещении дисков формируется поток с требующимися пользователю характеристиками.

Картриджный смеситель состоит из:

• Излива, или, как его еще называют, «гусака».
• Переключателя, снабженного фиксирующим винтом.
• Стопорной гайки.
• Собственно, картриджа.
• Корпуса с посадочным местом для картриджа.
• Прокладок, шпилек, гаек – деталей для обеспечения герметичности.

Диски запорного механизма чаще всего изготовлены из керамики, реже из стального сплава. На верхнем имеются выступы, ни нижнем отверстия, форма их комплементарна по отношению друг к другу. При полном совмещении выступы перекрывают отверстия, в результате формируется герметичное соединение.

При частичном перекрытии в излив поступает вода. Чем меньше выступы верхнего картриджа закрывают отверстия нижней детали затвора, тем сильнее струя.

Необходимо отметить, что пластины притерты между собой очень плотно – это необходимое условие для нормальной работы смесителя. По этой причине картриджные модели очень « не любят» грязную воду с посторонними механическими взвесями, так как миниатюрные частички попадают между пластинами и приводят к их быстрому износу, в результате – к преждевременному выходу затвора из строя.

Чтобы продлить срок работы изделия, некоторые производители сразу на заводе устанавливают перед входящим патрубком смесителя фильтр для грубой очистки воды. Рекомендуется последовать их примеру: самостоятельно установить на водопроводную магистраль хороший фильтр и смело подавать очищенную воду на все сантехнические приборы.

Из чего состоит шаровой смеситель?

Как и в случае с дисковой моделью, название указывает на особенности конструкции затворного механизма прибора. В шаровой модели смесителя напор воды и ее температура регулируются специальным шариком.

Деталь сделана из металла, внутри шарик полый. Наружная часть идеально отполирована. Шар имеет три отверстия – два для холодной и горячей воды, третье для смешанной.

К детали жестко прикреплен шток, другой его конец крепится к рукоятке управления смесителя. Таким образом, при нажатии на рукоятку шток проворачивает шарик, открывает/перекрывает доступ воде и регулирует температуру струи.

Управлять шаровым смесителем гораздо проще и удобнее, чем дисковым, так как детали гладкие, идеально подогнаны, джойстик двигается очень плавно и мягко. Шарик установлен в своеобразный гильзовый картридж, который без проблем извлекается из устройства на случай ремонта или замены.

По аналогии с дисковым прибором шаровой смеситель очень требователен к качеству воды, плохо реагирует на жесткую воду и высокое содержание железа.

Большинство протечек шаровой запорной арматуры происходит из-за проникновения соринок в зазоры между шариком и удерживающими его седлами из резины. Установка фильтра на воду перед смесителем в этом случае тоже считается обязательной процедурой.

Особенности устройства смесителя для ванной с душем

Смеситель — обязательный элемент ванной комнаты

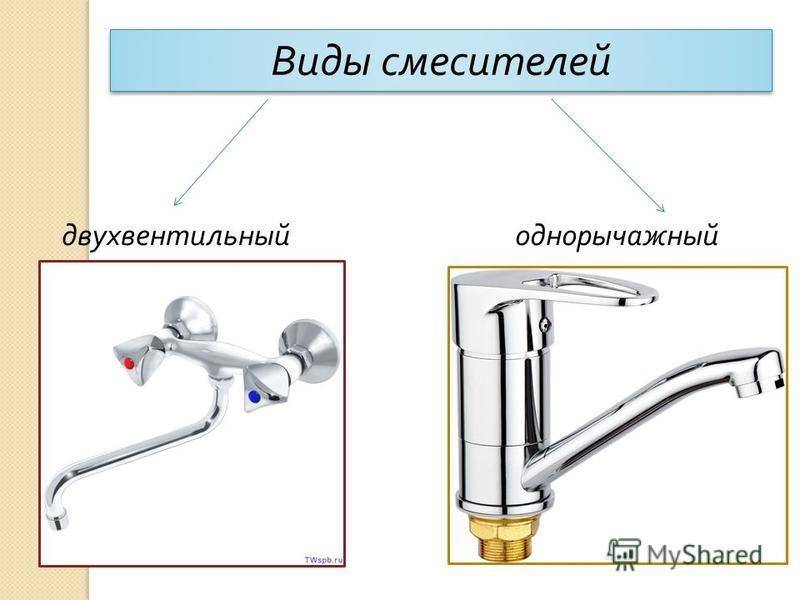

При выборе подходящей модели обращать внимание следует не только на внешний вид изделия, но и на его конструкцию. Смесители для ванны бывают двух видов:

1. Двухвентильные. Он включает в себя два вентиля, с помощью которых регулируется температура и интенсивность водного напора.
2. Однорычажные. Рычаг такого устройства работает в двух плоскостях — вертикальной и горизонтальной. При поднятии рукояти изменяется напор воды, а при повороте — температура.

Однако, в отличие от кухонных моделей, конструкция смесителей для ванны включает в себя шланг и душ с лейкой, который фиксируется на стене.

Разнообразные модели смесителей позволяют подобрать модель, которая будет отвечать всем индивидуальным предпочтениям. Знание конструкции изделия не только облегчит выбор, но и позволит в случае необходимости произвести ремонт устройства.

Особенности формы кухонного крана

Формы и размеры изливов очень разнообразны.

По форме различают смесители с изливом:

• Г-образным;
• R-образным;
• S-образным;
• J-образным;
• С-образным.

Вне зависимости от формы излива, сопла могут быть не только круглыми, но и сплющенными или даже квадратными – от этого зависит тип потока.

Изливы классифицируют по месторасположению относительно мойки:

• низкие – 15,5 см -18,4 см;
• средние – 23,5 см, 21,6 см, 20 см;
• высокие – 28 см.

Считается, что краны с высоким расположением изгиба и сопла предназначены для неглубоких моек. Но при падении потока с большой высоты он обязательно будет разбрызгиваться, а если мойка неглубокая, все брызги разлетятся по кухне. Использование низкого излива связано со сложностями при наполнении высокой объемной посуды.

Проблема может быть решена покупкой излива с изменяемой геометрией, например, телескопического. Но большое количество соединений, в местах которых устанавливаются прокладки и шарниры, приводит к достаточно быстрому появлению протечек.

Выдвижные смесители более надежны и удобны. Внутри крана проводится гибкий шланг, через который и поступает вода. Чаще всего шланг полностью утапливается в смесителе, поэтому внешне он выглядит как обычный.

Кроме варианта с расположением шланга в самом смесителе, есть и другие модели, в которых кран работает отдельно, а душевая лейка скрывается в раковине или закрепляется рядом со смесителем на специальном держаке.

Это универсальный тип смесителя, а некоторые модели могут оснащаться дополнительным управлением выдвигаемого элемента, что позволяет экономить расход воды.

Выбор устройства должен основываться на материале, использованном при изготовлении декоративного крана, в котором помещен шланг. Он может быть пластиковым, непрочным и поэтому ломаться в месте выдвижения.

Еще одна, но уже недорогая модель – кран, излив которого подвижен и заключен в эластичный держатель. Этот вариант отличается и надежностью, и удобством, но его дизайн подойдет не каждому интерьеру.

Схема и строение устройства

Все виды имеют свои особенности и разные детали.

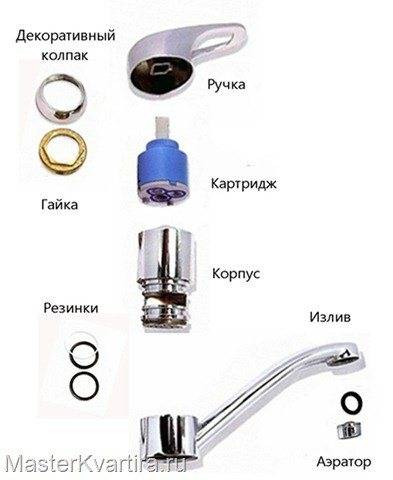

Название деталей однорычажного

Список комплектующих:

• рычаг (ручка);
• корпус;
• два подвода под горячую и холодную воду (трубки или шланги);
• излив (носик крана);
• рассекатель (аэратор);
• монтажные приспособления (насадочные гайки, уплотнительные прокладки, декоративные накладки, шайбы, заглушки и т. д.).

Принцип действия

При поднятии рычага открывается клапан, и в смеситель начинает поступать вода. Далее она попадает в картридж, где происходит её смешивание. Затем протекает в излив, проходит через аэратор и льётся в раковину.

Регулировка напора и температуры с керамическим картриджем осуществляется перемещением двух пластин с отверстиями под воду разной температуры.

При повороте рычага одна из пластин также поворачивается вслед за ним, вследствие чего площадь открытого сечения, через которое вода поступает в картридж, изменяется. В результате регулируется количество холодной или горячей воды.

В конструкции с шаровым картриджем механизм смешивания аналогичен, только вместо двух пластин используют стальной полый шар с тремя отверстиями: под горячую, холодную и смешанную воду.

Как называются части двухвентильного

Список комплектующих:

• два подвода воды (трубы, трубки, шланги);
• тройник;
• система прокладок и гаек (фасонная прокладка, накидная и поджимная гайки);
• смесительная трубка;
• две кран-буксы (вентильные головки);
• два вентиля;
• излив;
• рассекатель (аэратор);
• прокладки, заглушки.

Как работает

Вода, отдельно горячая и холодная, подводятся к смесителю с двух сторон. При откручивании вентиля связанная с ним кран-букса, блокирующая поток воды в смесительную трубку, отодвигается. В результате регулируя степень открытия вентиля, можно настраивать соотношение воды разной температуры.

Чертеж термостатического

Список комплектующих:

• два подвода для воды;
• корпус;
• керамический картридж;
• термостатический картридж;
• регулятор для операций включения и выключения;
• регулятор температуры со встроенным ограничителем.

Фото 1. Чертеж термостатического смесителя для душа, с указанными размерами высоты и ширины: регулятора температуры, переключателя, держателя лейки.

Принцип действия

Поступающая вода попадает в термодинамический картридж, где перемещается патрон, содержащий пластины из чувствительного к температуре материала.

В зависимости от установленных параметров, в действие приводится винт, который регулирует процесс их сжимания и разжимания и положение патрона.

Фото 2. Правой и левой частью смесителя можно регулировать желаемую температуру напор поступающей воды.

После в корпус поступает уже смешанная жидкость. Затем она проходит через керамический картридж, выступающий регулятором напора, и льётся в раковину.

Сенсорный

Список комплектующих:

• два подвода для воды;
• корпус с камерой смешения внутри;
• регулятор температуры;
• индукционный датчик;
• блок управления;
• блок питания (батарейка);
• излив (трубка крана);
• рассекатель (аэратор);
• прокладки, заглушки.

Принцип работы

Датчик создаёт индукционное поле, которое меняется в зависимости от попадания в его действие чего-либо.

Блок управления отдаёт команду открыть соленоидный клапан — при наличии изменений — или закрыть его (как только поле выравнивается).

Самым сложным механизмом в системе является соленоидный клапан.

Он содержит две камеры для жидкости разной температуры, отделённые от камеры смешивания тугой мембраной, приводящейся в движение системой пружин и соленоидом.

При появлении напряжения на соленоиде пружины поднимают мембрану и опускают при его исчезновении.

Важно! Последние два типа смесителя во многих случаях не ремонтируют самостоятельно

Виды

В смесителе, соединяется холодная и горячая вода на выходе в итоге получаться вода оптимальной температуры. Данный процесс происходит за счёт шарового механизма или керамического картриджа.

По составу внутренней камеры однорычажного смесителя различают на два типа:

Однорычажный шаровый смеситель

• С шаровым механизмом. Однорычажный смеситель с шаровым механизмом имеет округлую смесительную камеру. В данной камере, которая похожа на металлический шар, существует три отверстия. В одно отверстие подается холодная вода, во второе поступает горячая вода, а вот третье предназначено для выхода смешенной воды. Поворотный рычаг перемещает этот шарик, регулируя мощность струи и температуру.
• Керамический картридж. Данный картридж состоит из трех отдельных пластин, в нижнем отсеке существует три отверстия, которые предназначены для подачи горячей и холодной воды и подачи уже смешанной воды из крана. Но смешивание воды осуществляется в верхней части картриджа, в отличие от шарового механизма.

Плюсы

Однорычажный смеситель используют многие домовладельцы, потому что его ремонт, устройство и установка довольно простые. Но он очень действен и функционален. Данные смесители значительно отличаются от смесителей двухвентельных не только отличным видом, но и тем, что ими гораздо удобней пользоваться. При помощи них более проще настраивать температуру воды и мощность потока.

Минусы

Однорычажные смесители из- за индивидуальных строений своего механизма очень чувствительны к качеству водопроводной воды. Если качество воды будет низким, то они засоряются и выходят из строя. От этой проблемы чаще всего портятся краны с керамическим картриджем.

Отремонтировать смеситель своими руками почти невозможно, можно только заменить некоторые детали, например весь картридж или уплотнители.

Проблемы при использовании

• Даже очень дорогостоящие и качественные смесители подвержены поломкам. Срок эксплуатации смесителя будет зависеть от материала, из которого он произведён, а также от интенсивности использования и качества водопроводной воды.
• Часто встречающими проблемами, которые возникают при использовании однорычажных смесителей, являются:
• Трещина в корпусе.
• Данная проблема возникает внезапно, например если на смеситель нечаянно уронили какую-то тяжесть. Зазоры иногда возникают постепенно, под воздействием воды по истечении длительного времени.
• Устранить данную поломку почти нет возможности. Лучше всего при такой поломке заменить корпус смесителя, но чаще всего старый смеситель убирают и устанавливают новый. Но иногда на время, трещины заделывают герметиками.

Возможные неполадки

Замена старой прокладки

Если смеситель подтекает в нижней части, а его корпус цел, то существует большая вероятность того, что износилась резиновая прокладка, она находиться между гибким шлангом и краном. Если прокладки, находящиеся под шаровым механизмом, вышли из строя или их установили неправильно, то кран может протекать или сильно шуметь.

Данную поломку устранить можно довольно просто, необходимо для начала перекрыть горячую и холодную воду. Но после этой манипуляции в смесителе может остаться некоторое количество воды, чтобы ее слить необходимо открыть кран. Затем необходимо открутить шланги, по которым вода поступает в смеситель. В них также имеются остатки воды, по этой причине для того, чтобы вода с них не стекала на пол, подставляют ведро или таз. Также не помешает ветошь, для сборки пролитой воды.

После того как гибкие шланги отсоединены, необходимо открутить фиксирующую гайку. Данная гайка удерживает смеситель в правильном положении и находиться под мойкой. Под этой гайкой расположена прокладка. В том случае, если прокладка выглядит деформированной и потрескавшейся, то это и есть причина протечки.

Потом необходимо все в обратном порядке собрать:

1. Затянуть фиксирующую гайку;
2. Подключить гибкие шланги;
3. И включить вентиль, перекрывающий потоки холодной и горячей воды. Затем необходимо открыть кран и проверить тем самым его работу.

Проблемы с аэратором

Насадка, небольшого размера, которая накручивается на кран, способна рассечению потока воды на мелкие струйки и способствует увеличению объема потока. Отверстия в аэраторе небольшого размера, а вода может содержать какие-либо загрязнения и поэтому эти загрязнения могут засорить аэратор. А иногда происходит так что аэратор заржавел и из- за этого появляется проблема.

Чтобы удалить эту проблему, необходимо открутить аэратор от излива крана и просто его промыть или убрать мусор другими способами. Но если данные меры не помогли можно установить новый аэратор, после этой процедуры напор должен восстановится.
