Выбор и монтаж утеплителя для водопроводных труб

Применение электрического кабеля

Сразу скажем, такой вид утепления довольно дорог, хотя, если монтировать водопроводные трубы самостоятельно, то можно значительно сэкономить. Существует два вида обогрева трубы кабелем. В первом из них провод находится внутри трубы, при это сама процедура установки кабеля сложна и сделать это непрофессионалу будет очень сложно.

В другом случае провод проходит снаружи трубы, длина и мощность кабеля рассчитывается до монтажа теплоизолятора. Здесь монтировать своими руками намного легче

Стоит обратить внимание на готовые наборы для обустройства водорода, которые можно найти на любом строительном рынке, включающие в себя трубу с монтированным электрическим кабелем и теплоизолятором или без самого провода, но с кабель каналом, проведенным для него

Если вы решили воспользоваться этим способом утепления труб, то водопровод не нужно закапывать в траншею глубиной 2 – 2,5 метра. Достаточно будет 50 – 60 сантиметров. Для работы вам будут необходимы: фольгированный и сантехнический скотч, саморегулирующийся кабель для утепления водопровода, водонепроницаемый утеплитель. При помощи греющего провода также можно не только не дать замерзнуть трубам, но и разморить их.

При утеплении кабелем стоит придерживать такой последовательности:

1. По трубе, проходящей от колодца до дома, нужно проклеить фольгированный скотч спиралью. Клеить его нужно не очень плотно, чтобы провод держался при выполнении обмотки.
2. Затем нужно уложить электрический провод по спирали, подготовленной заранее, с шагом 15 сантиметров.
3. Поверх кабеля вновь клеится фольгированный скотч, фиксирующий провод
4. Утеплитель разрезают вдоль и оборачивают вокруг трубы. Одновременно с этим нужно контролировать совпадение швов между утеплителем и провод, что не даст холоду попасть внутрь.
5. После материал сантехнический скотч плотно обматывается поверх утеплителя. Этот пункт обязателен, скотч не позволяет грунтовой воде попасть внутрь через зазоры.
6. После того, как работа дошла до мест выхода водопровода из земли и входа в дом, стоит применить дополнительную обмотку, что можно сделать при помощи утепления водопроводной трубы полиэтиленовой пленкой. Наружную часть короба можно закрыть защитным покрытием, например, влаго- и ветрозащитной пленкой.

https://youtube.com/watch?v=DhUjhiPFFy8

Требование к утеплению трубопроводов

   Утепление труб зависит не только от температуры окружающей среды, но и от того, где расположена труба.

   В общем случае утепление должно обладать следующими свойствами:

• Низкой теплопроводностью (основная цель утепления);
• Водонепроницаемостью (повышенная влажность ухудшает теплоизоляционные свойства);
• Долговечностью (расположение трубопроводов в труднодоступных местах, где не только заменять, но и мониторить состояние теплоизоляции сложно);
• Огнестойкостью (требование безопасности материала при пожаре и высокой температуре труб);
• Биологической устойчивостью (микроорганизмы, крысы).

   Помимо основных свойств к утеплению труб предъявляются дополнительные требования в зависимости от места укладки трубопровода:

• Устойчивость к механическим воздействиям (к примеру, трубопровод под проезжей частью);
• Высокое электрическое сопротивление (металлические трубы могут подвергаться электрокоррозии);
• Возможность повторного применения (актуально при устройстве временных трубопроводов);
• Простота монтажа (возможность монтажа не специалистом).

Виды утеплителя

В зависимости от места размещения трубопровода разнятся и виды которых рекомендуют теплоизоляционных материалов.

В общем случае выделить возможно такие типы материалов:

поролоновые трубки. Мягкий материал, с его применением значительно чаще выполняется утепление трубы с холодной водой в доме,

скорлупа из пенополиуретана либо пенополистирола – выпускается в виде 2-х половинок цилиндра. Достаточно твёрдая конструкция разрешает применять его для утепления наружной трубы,

утеплитель на основании базальтового волокна выпускается в виде половинок цилиндра, соединяться они смогут двусторонним скотчем либо употребляется замковое соединение,

минеральная вата – потребуется раскрой на месте, и дополнительная изоляция материала с наружной стороны слоем стеклоткани либо рубероида (при наружных работах),

• изоляция для труб холодной воды посредством электроподогрева. Система машинально включается при понижении температуры, к примеру, до 3 – 5?С ниже нуля,
• теплоизоляционная краска – наносится пульверизатором, чем толще слой, тем громадная теплоизоляция гарантирована.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

• На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
• После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
• Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Монтаж ППС скорлупы

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

• Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
• Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
• После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
• Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Как утеплить водопроводную трубу над землей?

Выше были изложены материалы, которые применяют для утепления труб внутри и снаружи. Некоторые из них можно использовать над землей. Однако утепление этим способом зачастую довольно тяжелый процесс и имеет целый ряд недостатков, поэтому стоит воспользоваться другими способами утепления труб над землей, когда отсутствует необходимость прокладывать труб на большой глубине.

Существует несколько таких способов:

• Греющий кабель. В этом случае утепление происходит при помощи подогрева водопровода кабелем, расположенным снаружи и внутри трубы, мощностью примерно 10-20 Вт на погонный метр. Учитывая тот факт, что период сильных морозов приходится примерно на 2-3 месяца в год, греющий кабель имеет смысл включать именно в этот период. При использовании этого метода утепления трубы не нужны прокладывать её на глубине 2 метра, достаточно будет 50-60 сантиметров.
• Утепление трубы воздухом. Здесь можно использовать материалы, представленные выше – базальтовый теплоизолятор и пенополистирол. Суть этого метода заключается в утеплении труб воздухом, исходящим снизу, и созданием своеобразного «зонтика» от холодного воздуха, идущего сверху. Труба находится в цилиндрическом изолирующем материале и получается некая конструкция из трубы теплоизолятора.
• Утепление водопроводных труб высоким давлением. Данный способ состоит в том, что в система водопровода врезается ресивер, который нагнетает давление. Этот вариант будет оптимально работать на погружных насосах, так они имеют необходимое для системы давление, близкое к 5 атмосферам. Для того, что сразу вся система оказалась под давлением, сразу после насоса устанавливают обратный клапан.

Способы утепления водопровода в земле

Теплоизоляция для труб водоснабжения подбирается с учетом условий эксплуатации. Одним из способов является применение коммуникаций, стенки которых отличаются большей толщиной. Это позволяет несколько замедлить скорость промерзания, однако данная мера не останавливает обледенение. Можно использовать трубы с большей толщиной стенок при укладке на существенной глубине. Если коммуникации располагаются ближе к поверхности, такой метод не позволит остановить процесс промерзания.

Недостатком данного способа является необходимость укладки коммуникаций с подходящими характеристиками на этапе строительства. Когда возникают признаки промерзания или труба полностью обледенела, используют намного более эффективные методы изоляции. Еще одним недостатком является высокая цена таких изделий. Использоваться этот способ защиты коммуникаций может лишь в качестве вспомогательной меры.

Создание высокого давления в системе водоснабжения

Утепление труб водоснабжения в частном доме или при подведении к другим объектам выполняется наряду с прочими мерами. Так, чтобы в системе не замерзала вода, необходимо обеспечить достаточную скорость ее прохождения по коммуникациям. Следует увеличить давление в трубах

При этом регулируется работа насосов, однако важно убедиться, что оборудование и коммуникации выдержат сильный напор

Например, на участках, где трубопровод давно не ремонтировался или имеются следы протечек, которые периодически устраняются, использовать такой метод нельзя. При повышенном давлении нарушается целостность труб. Альтернативным вариантом этого метода является снижение давления наряду с поддержанием постоянной циркуляции воды в системе. Благодаря этому теплая жидкость будет регулярно замещать собой холодную, что не позволит коммуникациям замерзнуть.

https://youtube.com/watch?v=U1VWECuplXc%3F

Подогревающий кабель для водопровода

Применяют метод прямой и спиральной прокладки. Кабель может проходить с одной или двух сторон трубы. Есть возможность заложить его внутри или снаружи трубопровода. Выбор способа монтажа делается с учетом условий окружающей среды. Утеплить водопровод на даче, а также других на участках, где нет возможности контролировать давление в системе или обеспечить постоянную циркуляцию жидкости по коммуникациям, рекомендуется с применением кабеля. Недостатком этого способа является необходимость укладки на уровне не более 0,5 м от поверхности почвы. Подробнее ознакомиться можно в статье про греющий кабель.

Применение теплоизоляционных материалов для труб

Существует несколько способов:

• применение насыпных материалов;
• использование рулонного утеплителя;
• монтаж теплоизоляционной скорлупы или специального цельного кожуха в форме цилиндра.

Первый из вариантов используется при монтаже трубопровода ниже поверхности грунта. Для этой цели применяют:

• керамзит;
• песок;
• вермикулит;
• перлит.

Необходимость утепления водопроводных труб

В зимнее время грунт на расстоянии двух метров от поверхности может промерзнуть до -20 o C. Это может негативно сказаться на функционировании водопровода. Если его утепления недостаточно, либо оно отсутствует совсем, то жидкость внутри просто замерзнет. А жители дома надолго останутся без воды.

Ждать ее оттаивания — не вариант, ведь она требуется постоянно. Можно попытаться отогреть трубопровод различными вариантами. Но такой подход является частичным решением проблемы. Предпочтительнее всего ее устранить заранее. Чтобы это сделать, необходимо размещать трубопровод под уровнем промерзания грунта, а также установить дополнительное утепление для него.

Вспененный полиэтилен

Многие эксперты отмечают, что среди всего разнообразия теплоизоляционных материалов, именно полиэтиленовые разновидности являются наиболее оптимальными по соотношению цена/качество. Структура полиэтилена состоит из множества закрытых ячеек, внутри которых находится воздух, который, как известно, обладает самым минимальным коэффициентом теплопроводности – всего 0,024 Вт/м*К. Различают:

• сшитый (ФППЭ или ХППЭ) пенополиэтилен, который получают методом вспенивания расплавленного состава;
• несшитый (НПЭ) пенополиэтилен, для изготовления которого используется экструдер.

Структура НПЭ представляет собой длинные линейные молекулы, между которыми отсутствует химическая связь. В то время как сшитый полиэтилен имеет более плотную, состоящую из более мелких ячеек структуру, с устойчивой молекулярной связью. Отличить две эти разновидности можно даже визуально.

В зависимости от способа производства отличаются и технические характеристики материала.

• Сшитый полиэтилен будет иметь более низкий коэффициент теплопроводности и более высокую плотность, что делает его устойчивым к деформациям. Но и стоимость его будет намного выше, чем несшитого. Плотность лежит в диапазоне от 25 до 40 кг/м.куб;
• Материал обладает повышенной эластичностью, которая сохраняется даже при низких температурах (-80°С). Это значительно облегчает монтаж;
• При усилии в 5000 Н/м.кв. коэффициент сжатия полиэтилена составляет всего 0,2;
• Благодаря минимальному значению коэффициента паропроницаемости, который составляет 0,001 мг/м*ч*Па, материал можно отнести к классу полностью паронепроницаемых;
• Коэффициент теплопроводности составляет 0,035 Вт/м*К;
• Также полиэтилен обладает низким показателем водопоглощения. При погружении материала в воду на сутки, он впитывает не более 0,5% влаги от своего объема. Причем по достижении показателя в 1,9% по истечении большего количества времени, водопоглощение перестает увеличиваться;
• Класс горючести материала – Г2 (умеренно горючие);
• При этом в случае воспламенения материал не выделяет вредных для организма веществ;
• Структура материала не восприимчива к воздействию различных химических элементов.

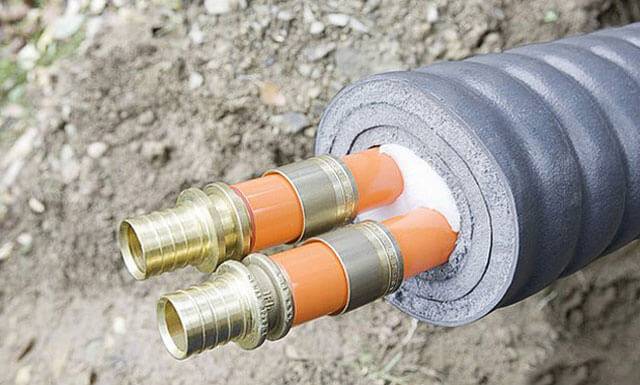

• Полиэтилен может иметь форму выпуска в виде полых цилиндров с технической прорезью по всей длине, листов и рулонов. Материал может иметь дополнительный защитный слой из фольги.

Материалы для изоляции

Для утепления водопровода на даче, сделанного своими руками, используют несколько вариантов специальных материалов. Первая разновидность, которую называют «скорлупой для труб», представляет собой оболочку в виде трубы.

Второй разновидностью являются разнообразные утепляющие материалы, изготавливаемые в рулонах различной ширины и длины.

«Скорлупу для труб» изготавливают из пенопласта, экструдированного пенополистирола и пенополиуретана. Она представляет собой изделие в виде полужесткого цилиндра, которое состоит из двух половинок. Оно надевается на трубу, и скрепляется при помощи нахлестов, специального клея, хомутов и фольгированных скотчей.

Обычно длина такой «скорлупы» составляет один метр, но может достигать и два метра. Такие изделия могут выпускаться с дополнительными покрытиями из фольги, стеклопластика или оцинковки. Этот вид утепляющего материала быстро и легко монтируется, а также снимается и заменяется при ремонте. «Скорлупа», покрытая стеклопластиком, может использоваться для всех разновидностей водопроводов или трубопроводов, которые размещаются в грунте, на открытом воздухе и в помещении.

Полезно будет почитать:

Способы бурения скважины для воды Вода всегда была и есть одним из необходимых элементов жизни. И даже самые первые поселения старались создавать на…

Пенопластом называют вспененный пластик в виде мелких белых шариков (известные абсолютно всем), которые при изготовлении «скорлупы» спрессовывают в форму трубы, а затем обрабатывают паром. Интересно, что этот материал почти на 97-98 процентов состоит из воздуха. Достоинствами пенопласта являются легкость, практичность и небольшая стоимость. А к недостаткам можно отнести ломкость и непрочность.

Экструдированный пенополистирол – это разновидность пенопласта, при производстве которого используют давление и высокую температуру. В результате получается более прочный материал, чем пенопласт. Этот материал нравится за устойчивость к воздействию среды (не гниет). Он не впитывает в себя влагу, имеет долгий срок службы, малый вес и удобен при монтаже.

Пенополиуретан представляет собой пенистый материал из пластмассы, состоящий их многочисленных ячеек, заполненных газом

Он привлекает к себе внимание наилучшими шумоизоляционными характеристиками, хорошей механической прочностью, удобством в применении и небольшим весом

Из утепляющих материалов, которые выпускаются в виде рулонов, стоит назвать каменную вату, вспененный полиэтилен и стекловату.

Стекловата – это материал для утепления, состоящий из волокон стекла

Он привлекает внимание своими шумо- и теплоизоляционными характеристиками, долговечностью и ценой. К недостаткам можно отнести то, что при работе со стекловатой нужно обязательно соблюдать технику безопасности, поскольку этот материал колючий

При изоляционных работах органы дыхания и кожу защищают средствами защиты (специальные рабочие костюмы, перчатки и маски)

При изоляционных работах органы дыхания и кожу защищают средствами защиты (специальные рабочие костюмы, перчатки и маски).

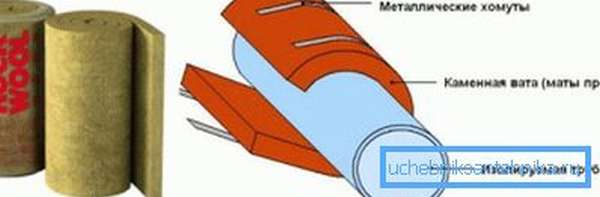

Волокна каменной или базальтовой ваты производят из расплавленных горных пород вулканического происхождения, шлаковых и силикатных материалов

Этот утепляющий материал привлекает внимание высокой стойкостью к различным нагрузкам и воздействиям, негорючестью, а также тем, что из него производятся изделия различной формы и плотности

Вспененный полиэтилен получается при обработке обычного полиэтилена высокого давления с использованием пропана и бутана. Он представляет собой эластичный пористый материал, состоящий из большого количества ячеек. Вспененный полиэтилен выделяется среди других утепляющих материалов своей высочайшей устойчивостью к воде, также на него не действуют грибки и бактерии. Он хорошо переносит воздействие нефтяных продуктов, щелочей и кислот.

Как утеплить на улице трубу водопровода

Очень часто случается, что прокладывать водопровод дачи или частного дома под землей экономически нецелесообразно по причине климатических особенностей региона проживания.

При глубоком уровне промерзания грунта стоимость земляных работ существенно возрастает, а прокладка магистрали открытым способом с правильно подобранным и корректно уложенным утеплителем в этом случае будет оптимальным решением.

В качестве такового используются те же виды материала, чем и утепляется водопроводная труба в земле. Но технический прогресс не стоит на месте. Поэтому сегодня большой популярностью пользуется утепление водопроводных труб с помощью электрокабеля.

Особенно в регионах с суровой зимой, когда инженерные коммуникации частного дома или дачи прокладываются на улице открытым способом. О том, как утеплить трубу водопровода, используя такое обогревательное устройство, вы можете, изучив его инструкцию по эксплуатации.

Но здесь важен один момент. На рынке присутствуют модели саморегулирующегося кабеля, которые при повышении температуры окружающей среды не отключают питание, ввиду чего фиксируется значительный перерасход электроэнергии. Для экономного использования в этом случае необходимо устанавливать термореле.

Для частного дома весьма актуальна проблема, как утепляется водопроводная труба под полом. Ведь большинство инженерных коммуникаций, в том числе и системы водоснабжения, входят в жилые помещения из подвала.

А под полом в лютые морозы температура может упасть ниже 0˚С. В этом случае достаточно использовать специальную термоизоляционную краску. Её также можно применять для утепления водопроводной трубы на улице.

Она имеет вид пастообразной массы, которую наносят на поверхность инженерных коммуникаций. Это наиболее дешёвый вариант решения вопроса, как утеплить водопроводные трубы на даче и в частном доме своими руками.

В заключение стоит отметить, что существуют ещё вариант, как утеплить водопроводные трубы на улице. Сделать это можно с помощью жидкого термоизоляционного материала – керамоизола.

Использование высокого давления и утепление воздухом

Оказывается, что для защиты домашней водопроводной системы от замерзания не обязательно укрывать коммуникации теплоизолирующим слоем. Есть один интересный способ утепления, основанный на физических законах термодинамики знакомых всем из школьного учебника физики. Известно, что увеличение давления жидкости значительно снижает температуру кристаллизации.

И если поддерживать высокое давление в системе, вода не будет превращаться в лед и сохранит свое жидкое состояние. Например, создание рабочего давления в водопроводной системе в 3 Атм. надежно предохранит водопровод дачи от промерзания. Правда, для этого необходимо установить дополнительное устройство – ресивер.

Второй необычный способ утепления «без утеплителя» водяных труб — теплым воздухом, основан на использовании воздушного потока, исходящего из вентиляционного канала подвального помещения. Для этого водопроводную трубу помещают в пластиковую гильзу большего диаметра. Внешняя труба соединяется с вентиляцией подвала, в которой теплый воздух идет непосредственно от земли, а на другом конце делает выпуск наружу.

Важно: чтобы создать хорошую циркуляция, необходимо воздушный канал оборудовать всасывающим дефлектором. Теплый воздушный поток будет циркулировать быстрее, и вода в трубах будет постоянно обогреваться.

Преимущества и недостатки различных утеплителей

Перед тем, как отдать предпочтение какому-то отдельному материалу, следует изучить все его достоинства и недостатки.

Так, у минеральной ваты имеется множество преимуществ, да и вообще этот теплоизолятор занимает, пожалуй, лидирующие позиции по популярности и частоте применения. К основным достоинствам минваты можно отнести:

• отличная теплоизоляция;
• устойчивость к агрессивной среде;
• не гниет;
• долговечна;
• не поддается влиянию грызунов;
• можно использовать для труб с высокими температурными показателями;
• бюджетная стоимость.

Что касается бесшовной изоляции пеноизолом, то она обладает отличной теплоизоляцией, не нуждается в дополнительном слое гидроизоляции и является биологически устойчивым материалом. Основной недостаток –необходимость в специальном оборудовании для покрытия. Поэтому данный метод далеко не бюджетный.

Утепление пенопластом – очень достойный вариант, отличающийся все тем же плюсами и относительно низкой стоимостью. Благодаря пазам крепления, скорлупа пенополистирола тщательно закрепляется на трубах и позволяет добиться хорошей герметичности конструкции. Опять же, минус является гигроскопичность и потребность в дополнительной гидроизоляции, как и в случае с минватой. По сути, оба эти материала практически идентичны по эффективности.

Как утеплить водопроводную трубу на улице?

В плане промерзания самым опасным местом трубопровода является та его часть, где он выходит наружу. Именно здесь теплоизоляция должна быть максимально эффективной. При утеплении водопровода над землей можно использовать все те материалы, которые были перечислены выше. Обязательно использовать гидроизоляцию, чтобы продлить срок службы теплоизолятора. В качестве гидроизоляции подойдет рубероид, пленка, пластиковый короб. Некоторые владельцы частных домов защищаться водопровод бетонным слоем или кирпичной кладкой.

Этот подход позволяет не только обеспечить высокий уровень гидрозащиты, но и увеличить показатель теплоизоляции. Если Вы решили утеплить наружную водопроводную трубу электрическим кабелем, то стоит знать, что при таком подходе нужно защищать водопровод более основательно, так как кабель не обеспечивает постоянное утепление, в отличие от теплоизоляторов. Это касается и гидроизоляции.

Монтаж оцинкованной защиты ППУ

Монтаж труб производится при помощи сварки, для заделки стыков используют пенополиуретановую смесь, которую заливают в пустое пространство, применяя опалубку из оцинкованного листа. Для подсоединения оцинкованных трубопроводов используется двухкомпонентный состав ППУ, манжета укрытия из сегмента цинковой оболочки и битумно-резиновая адгезивная лента, работы проводят в следующей последовательности:

1. После проверки и освидетельствования качества сварного шва готовят рабочее место для обеспечения свободного доступа работника к стыку, сооружают временное укрытие от атмосферных осадков, температура воздуха не должна опускаться ниже -25º С.
2. Очищают, промывают и просушивают поверхность цинковой оболочки, трубу чистят от грязи, краски, следов окалины и ржавчины жесткой щеткой до металлического блеска, обезжиривают внутреннюю поверхность кожуха и оцинкованную оболочку в зоне контакта растворителем марки № 646.
3. Удаляют гидроизоляцию с торцов труб на глубину 15 – 20 мм, при намокании снимают слой до появления сухой поверхности.
4. Соединяют или спаривают вместе проводники системы оперативного дистанционного контроля (СОДК) переходников и труб.
5. Вырезают две полоски адгезивных лент длиной окружности труб с запасом 50 мм, прогревают трубные торцы газовой горелкой до 80 – 90º С и наклеивают на поверхность полоски, которые слегка оплавляются при контакте с металлом.
6. Таким же способом приклеивают полоску к продольной поверхности металлического кожуха после разогрева места контакта газовой горелкой.
7. Устанавливают защитный кожух на поверхность труб внахлест с таким расчетом, чтобы один край шел сверху вниз, фиксируют его по краям затяжными ремнями.
8. Газовыми горелками производят прогрев поверхности кожуха по краям и в месте продольного соединения, постепенно затягивая ремни, процедуру продолжают до тех пор, пока стальной кожух не станет плотно облегать места состыковки и на краях не появится выдавленная адгезия. Для стравливания воздуха и заливки в верхней части сверлят отверстие диаметром около 10 мм.
9. При помощи шуруповерта и саморезов соединяют края кожуха по всей длине и по окружности с шагом 100 – 250 мм, от краев отступают расстояние 10 -15 мм.Рис. 9 Адгезивная лента, которая устанавливается на стыках трубопровода из ППУ
10. Заливку стыка проводят при его температуре 20 – 25º С, если температура окружающей среды ниже -10º С, кожух нагревают горелкой в диапазоне от 20 до 40º С, сверху по краям манжеты сверлят два дренажных отверстия диаметром 3 мм.
11. Компоненты ППУ смешивают при температуре 18 – 25º С в количестве, необходимом для покрытия данного объема, сначала выливают содержимое емкости с составом А и добавляют нормированное количество В, перемешивают в течение 20 – 30 секунд до получения однородного состава с применением электродрели и смесительной насадки.
12. Заливают состав через верхнее 10 мм отверстие металлического кожуха, и закрывают вход предварительно вырезанный металлической пластиной небольшого размера (140х50 мм).
13. Появление пены в дренажных отверстиях сигнализирует о полном заполнении объема, по истечении 20 – 30 минут снимают крышку и удаляют из нее излишки ППУ, сверху от полиуретана очищают дренажные 3 мм каналы.
14. Разогревают кожух в зоне заливного отверстия до температуры 80 – 90º С, прикладывают к нему адгезивную ленту и затем крышку, прижимают накладку стяжным ремнем и фиксируют по углам четырьмя саморезами (заклепками).
15. Кусками ленты 40х40 закрывают дренажные 3 мм наружные отводы по краям, прикладывая их к предварительно нагретой газовой горелкой поверхности, после чего отверстия закрывают заглушками с использованием саморезов или заклепок.

Рис. 10 Оцинкованная изоляция труб пример монтажа на стыках

Полипропилен

Это, вероятно, самый популярный материал для систем водоснабжения.

Причины довольно очевидны:

Дешевизна фитингов и труб;

Фитинги для соединения труб PPR

• Высокая скорость монтажа соединений;
• Их надежность. Соединение полипропиленовой трубы с фитингом — необслуживаемое (то есть может укладываться в стяжку или штробу) и прочностью не уступает цельному участку водопровода.

Соединение прочностью не уступает цельной трубе

Характеристики

Термостойкость: до 90°С. При дальнейшем росте температуры прочность полимера стремительно снижается, что может привести к разрыву водопровода;

SDR определяет прочность трубы по отношению к внутреннему гидростатическому давлению

• Срок службы — не менее полувека на холодной воде и вдвое меньше на горячей (с температурой до 75 градусов);
• Трубы поставляются в прямых отрезках. Все повороты и изгибы водопровода выполняются только за счет фитингов;
• Для присоединения полипропиленовой трубы к металлической арматуре используются фитинги-переходники;

Переходник использован для соединения полипропиленовой трубы с латунным шаровым краном

Полипропилен — материал с высоким коэффициентом температурного расширения. Если нагреть трубу длиной 1 метр на 50 градусов, она удлинится на 7,5 мм. Армирование минеральным волокном уменьшает удлинение в этих условиях до 3,1 мм, армирование алюминиевой фольгой — до 1,5 мм.

Удлинение трубы PPR при изменении температуры

Срез полипропиленовой трубы с армированием фиброй

Полипропиленовые шаровые краны под приварку в доме автора статьи

Монтаж

Для монтажа PPR своими руками используется муфтовая сварка: труба и фитинг оплавляются на насадке паяльника, после чего одна деталь вставляется в другую и фиксируется на несколько секунд.

Как всегда, важны детали:

Время нагрева изделий определяется их диаметром. Недостаточный нагрев приведет к падению прочности соединения, перегрев — к сужению просвета трубопровода в фитинге выдавленным в него расплавом пластика;

Параметры сварки PPR

• При совмещении трубы с фитингом детали нельзя проворачивать. Образующаяся при этом «волна» ослабит соединение;
• Алюминиевое армирование в области соединения трубы с фитингом зачищается. Зачистка позволяет исключить контакт алюминия с водой, его электрохимическую коррозию и, как следствие, расслоение трубы;

Конец трубы зачищен от внешнего армирующего слоя

Длинные прямые участки стояков и розливов ГВС снабжаются компенсаторами удлинения — П-образными или кольцевыми изгибами. Ближайшие к ним точки крепления (опоры или хомуты) делаются скользящими;

Компенсатор на полипропиленовом стояке ГВС

Соединения с насосами, запорной арматурой и отопительными приборами лучше делать разъемными. Для этого используются фитинги-американки.

Разъемное соединение на всасывающей трубе насосной станции водоснабжения

Американка — разъемное соединение с накидной гайкой

Как утеплить водопроводную трубу в земле своими руками

Технология укладки всех видов утеплителей практически одинаковая. Выбор теплоизолирующего материал зависит от особенностей прохождения водовода и гидрофобности утеплителя.

Порядок утепления труб водоснабжения своими руками:

Вокруг трубы устанавливается оболочка из выбранного теплоизоляционного материала и фиксируется строительным скотчем. Минераловатный утеплитель в обязательном порядке накрывают герметичным материалом – строительной пленкой «гидробарьер» или плотной пленкой

Чтобы не допустить попадания воды на минеральную вату, важно тщательно проверить стыковые швы.
На следующем этапе проводится гидроизоляция утепляющего слоя более плотным материалом. Обычно для этой цели применяют мягкий рулонный материал: толь или рубероид

Гидроизоляцию несколькими слоями оборачивают вокруг трубы с утеплителем и закрепляют мягкой проволокой или скотчем. Жесткая обмотка выполняет двойственную функцию: изолирует трубу от проникновения влаги и защищает водопровод от сдавливания.
Утепленные водопроводные трубы опускают в заранее подготовленный канал из кирпича или бетонный лоток и засыпают песком или керамзитом.

Сверху канал накрывается кирпичом или небольшими бетонными плитами, укрывают плотной пленкой и засыпается землей.
