Вакуумирование кондиционера своими руками: общие правила + инструктаж по проведению работ

Как можно дозаправить сплит систему

Существует два способа заправки установки дома.

К ним относятся:

По уровню давления. Для определения количества газа, который улетучился, нужно знать оптимальное давление (указано в инструкции). Затем оно сравнивается с давлением в кондиционере. Для определения нужен коллектор. Данный способ применяется при утечке хладагента по причине продолжительной эксплуатации.
По весу. Способ используется при замене фреона полностью. Сначала из системы удаляется хладагент. Затем по весу, определенному на электронных весах, кондиционер заправляется.

Можно заправить агрегат при помощи мерного стекла, но используется он крайне редко.

11 Как заправить кондиционер хладагентом?

Сначала нужно подготовить необходимые устройства и инструменты, такие как баллон с фреоном, весы, коллектор, термометр, вакуумный насос и т.д.

В целом порядок работ при заправке сплит-системы на весах выглядит следующим образом:

Сначала блоки радиаторов нужно очистить от пыли, чтобы обеспечить корректную работу вентиляторов.
Снять колпачок с большой трубки на внешнем блоке.
Соединить этот выход со шлангом коллектора.
Установить на весы емкость с фреоном.
Выставить на весах положение ноль и включить режим измерения веса тары.
Присоединить к контуру вакуумный насос, чтобы выкачать из системы остатки старого фреона, влагу, грязь, воздух и т.п.
Подключить к контуру емкость с фреоном.
Открыть вентиль и наблюдать за показаниями весов.
Перекрыть вентиль и отсоединить емкость от кондиционера.
Отсоединить шланг, закрыть отверстие колпачком.
Проверить работу системы.

При заправке с измерением температуры, нужно установить средний режим для вентилятора внутреннего блока и запустить устройство на режим охлаждения до температуры 18°С. Зафиксировать показания температуры и данные с манометра.

Можно пользоваться коллектором на две или четыре позиции, последний предпочтительнее, поскольку после вакуумирования не придется переподключать шланг, предназначенный для дополнительного оборудования

Если снаружи температура составляет 25°С, то нормальный уровень давления в контуре должен быть равен 4,2-5 бар.

Когда давление достигнет максимума, температуру воздуха снова замеряют.

После того, как баллон установлен на весы и его вентиль открыт, следует сразу же и всего на секунду приоткрыть жидкостный вентиль коллектора, чтобы стравить воздушную пробку

Она должна заметно понизиться. На этом этапе манометр открывают примерно на 10 секунд, а затем продолжают закачивать хладагент в систему до максимального уровня давления.

После того, как исходная температура воздуха понизится на 12-14°С, заправку можно считать завершенной, можно начинать тестирование системы.

Вакуумный насос, предназначенный для выполнения работ этого типа, должен иметь манометр, а также обратный клапан, чтобы предотвратить проникновение в контур частичек масла

Чтобы проверить, насколько хорошо работает прибор после заправки, рекомендуется включить его в сеть и перевести на минимальный режим охлаждения. Если примерно через четверть часа трубы начнут обмерзать, значит, хладагента слишком мало в системе, следует добавить немного фреона. Если же трубы в порядке, процедуру можно считать успешно завершенной.

Принцип работы вакуумного насоса

Вакуумный насос создает разряжение, за счет чего температура кипения воды снижается и становится ниже температуры воздуха в окружающей среде. Таким образом, оставшаяся в трубопроводе вода испаряется и легко выводится вместе с остатками воздуха.

Очень часто специалисты, занимающиеся сервисным обслуживанием сплит-систем, отказываются делать вакуумирование, ссылаясь на то, что для данной процедуры требуется специальное оборудование и очень много времени. Они настаивают, что удалить влагу и лишний воздух можно при помощи продувания фреоном, который находится во внешнем блоке кондиционера. К сожалению, такой метод не позволяет полностью удалить остатки воздуха и влаги из сплит-системы, немного все равно останется. Еще один недостаток процедуры продувки фреоном – уменьшение количества хладагента в системе. А это уже причины для появления дефектов в работе устройства, снижения эффективности и угрозы поломки оборудования.

Специалисты по ремонту кондиционеров, которые практикуют процедуру вакуумирования, при проведении работ применяют манометрический коллектор с набором шлангов и манометрами. Но они не учитывают того, что обычный манометр не отображает все процессы, которые происходят во время процедуры вакуумирования.

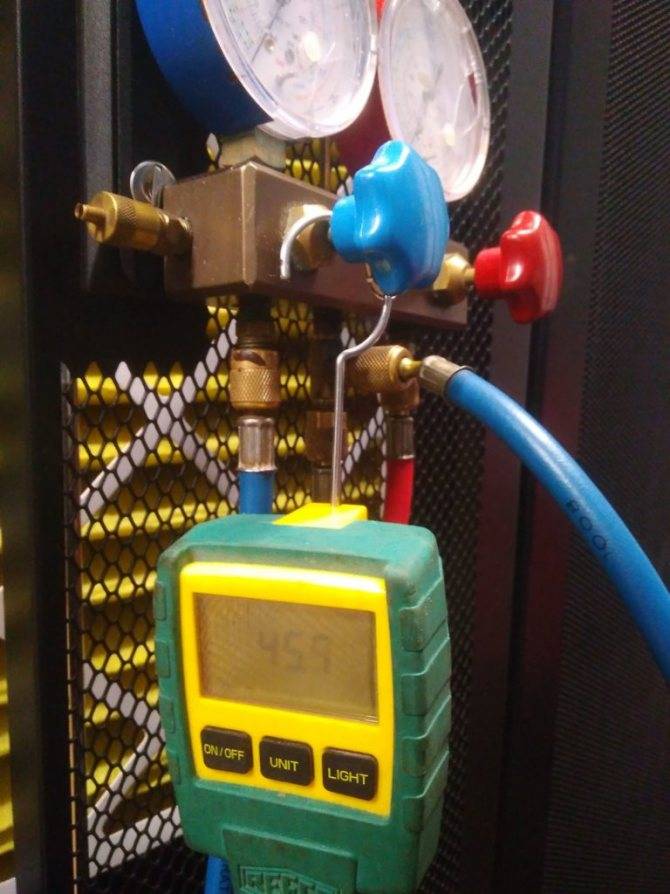

Для получения более точных результатов лучше использовать вакуумметр. Он покажет не только то, насколько эффективно протекает процесс вакуумирования, но и момент, когда система будет готова к заправке хладагентом. Производя самостоятельное вакуумирование кондиционера, следите, чтобы стрелка вакуумметра плавно двигалась по шкале к цифре «0». По достижении стрелкой отметки «0» необходимо закрутить вентиль и отключить вакуумный насос

При этом важно следить за отклонениями стрелки вакуумметра еще в течение получаса после проведения процедуры

Чего стоит избегать при установке?

Некоторые специалисты не спешат проводить вакуумирование, вместо этого делая иначе — выгоняя из системы часть фреона, чтобы вытеснить имеющийся воздух. Стоит отметить, что это крайне ненадежный и сомнительный способ, который лучше не использовать. Такие действия говорят о непрофессионализме, поскольку они вредят состоянию системы и могут привести к ее поломке. Даже если под рукой нет вакуумного насоса, чтобы провести правильное устранение воздуха, не стоит использовать неподходящие методы, лучше отложить запуск системы до того момента, когда насос будет приобретен. Тогда можно будет не опасаться поломок и неприятных сюрпризов.

Вакуумный насос из холодильного компрессора

Компрессор от старого холодильника – это почти готовый вакуумный насос.

Но для того чтобы окончательно преобразить его в таковой, придется вспомнить навыки домашнего умельца.

Вот что нужно сделать:

При помощи ножовки спилите верхушку компрессора.
Извлеките подвешенный на пружинах мотор и соедините всасывающую и нагнетательную линии трубками из маслостойкого материала (продаются в автомагазинах) с имеющимися в корпусе обрезками медных трубок.
Теперь для корпуса нужно изготовить крышку. Использовать в этом качестве срезанную верхушку нельзя, так как стекающее по ней масло будет просачиваться наружу. Новая крышка должна быть чуть меньше в диаметре, чем корпус, чтобы ее края оказались внутри него. Ее рекомендуется спаять из латунной фольги, снабдив ребрами жесткости наружным звукоизолирующим покрытием из линолеума. Теоретически оборудовать крышку «дыхалом» не нужно, так как при достаточно плотном соединении всех трубок давление внутри компрессора останется на уровне атмосферного. Однако, на случай непредвиденной разгерметизации установить что-то наподобие сапуна все-таки следует.
В отличие от водокольцевого, данный вакуумный насос к безмасляным не относится. Внутри находится масло и его уровень постоянно падает, так как оно в виде тумана выбрасывается через нагнетательный патрубок. Для контроля уровня масла рекомендуется оснастить насос самодельным уровнемером. Он представляет собой часть прозрачного корпуса шариковой ручки (устанавливается вертикально колпачком вверх), присоединенную к корпусу компрессора маслостойкой трубкой. Колпачок нужно слегка открутить, чтобы он пропускал воздух. Для удобства эксплуатации на уровнемере нужно нацарапать поперечные риски, соответствующие уровню масла – минимальному и максимальному.

Переделанный компрессор необходимо поместить в бокс, представляющий собой обшитый любым листовым материалом каркас из стального уголка 25х25 мм.

Чтобы для проверки показаний на масляном уровнемере корпус не пришлось разбирать, врежьте в его боковую стенку лючок. Если насос будет стоять в плохо освещенном месте, рядом с уровнемером можно установить и лампочку для подсветки.

Поскольку масляный насос не терпит попадания внутрь влаги и пыли, перед всасывающим патрубком необходимо установить фильтр. Если откачиваться будет относительно сухой воздух, достаточно установить воздухофильтр тонкой очистки для автомобилей типа ФТ-206.

Компрессор холодильника

Если же предполагается, что откачиваемая среда будет иметь высокую влажность (например, при использовании вакуумного насоса для ускорения процесса испарения в перегонном кубе), на входе придется дополнительно установить ресивер с отстойником или какой-нибудь специальный осушитель.

К нагнетательному патрубку следует подсоединить фильтр-маслоуловитель типа ФВ-6. Для слива масляного конденсата в нем имеется пробка.

Остается установить устройство сброса избыточного давления на участке между нагнетательным патрубком и фильтром-маслоуловителем. Если включить двигатель при наличии избыточного давления на линии нагнетания, он будет раскручиваться слишком долго и пусковая обмотка сгорит. Наилучшее решение – установить через тройник электропневмоклапан и подключить его параллельно с двигателем.

Когда насос будет отключен, клапан откроется. В момент включения на его катушку будет подано напряжение, и он закроется, так что весь нагнетаемый воздух будет следовать через маслоуловитель.

Необходимость проведения работы

При покупке нового оборудования оно не нуждается в закачке фреоном, поскольку это делается заводом-изготовителем. При ремонте хладагент перекачивается во внешний модуль. Главное, делать это аккуратно и не допускать его утечки. Другое дело чистка, которая проводится в плановом порядке.

Заправка фреоном кондиционеров ведется в следующих случаях:

если в процессе монтажа или переносе на новое место была допущена его утечка;
после отключения магистралей для последующего ремонта;
после утечки фреона в результате нарушения герметичности.

Согласно рекомендациям фирм, заправку кондиционера фреоном следует делать раз 1 год. Практика показывает, что в такой частоте необходимости нет. Достаточно проводить процедуру с периодичностью 4−5 лет. Связано это с высоким качеством стыковых соединений. Если же утечка произошла, производится разборка аппарата и поиск мест неисправностей.

Существуют признаки, указывающие на недостаток в системе фреона:

из-за снижения эффективности работы оборудования внутренний блок начинает гнать теплый воздух;
компрессор выходит на безостановочную работу с максимальной нагрузкой;
на дисплее выводится ошибка;
сервисный порт внешнего блока с поступающим к нему жидкостью покрывается льдом;
обмерзает испаритель внутреннего блока.

Рекомендуем ознакомиться: Кондиционер с притоком свежего воздуха

Как выполняется вакуумация?

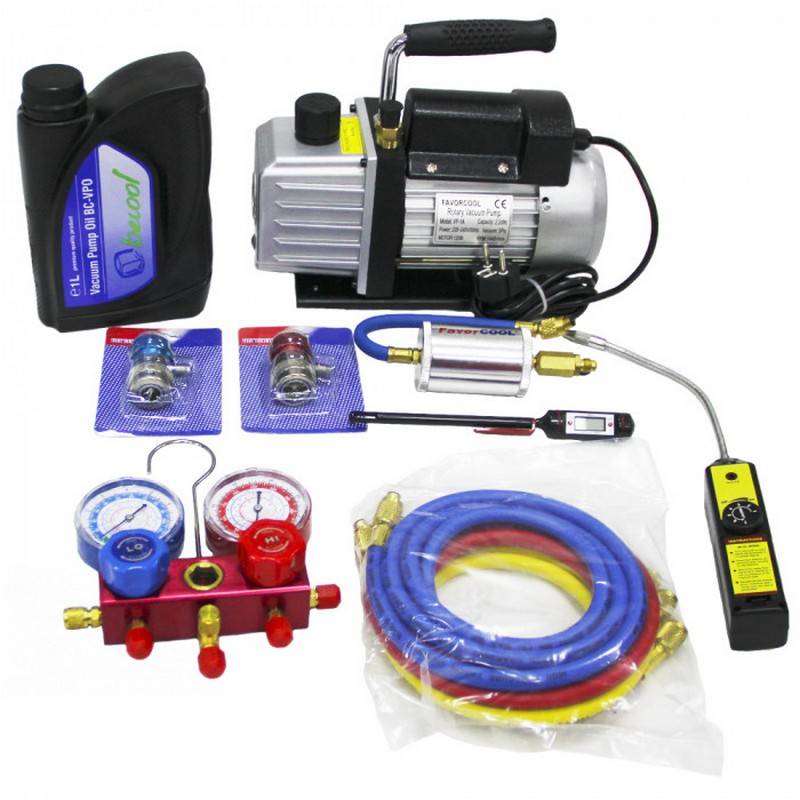

Для обезвоздушивания, осушения контура климатического оборудования потребуются привычные инструменты и специальное «снаряжение». В набор входит:

вакууматор (насос);
манометрическая (коллекторная) станция;
гаечные ключи, отвертки;
ключи-шестигранники (4 мм).

Еще потребуется баллон с хладагентом для последующей заправки кондиционера. Вакуумирование проводят в такой последовательности:

К сервисным портам внешнего блока шлангом подключают манометрическую станцию. Третьим шлангом подключают насос.
Запускают вакууматор, открывают вентиль на манометрической станции, затем следят за стрелкой манометра, которая обязана опуститься (за 20-30 минут) до отрицательных значений.
Насос отключают, затем ожидают окончательной очистки контура. На этот этап обычно требуется более получаса.
Когда значение давления перестает меняться, сначала перекрывают вентиль на коллекторе, затем вакууматор отсоединяют.
На внешнем блоке открывают вентили, потом запускают в контур фреон. Завершив операцию, отсоединяют коллекторные шланги.

Заправленную сплит-систему проверяют во всех режимах. Если система работает безукоризненно, то работа была проведена корректно. Когда стрелка манометра постепенно выходит из области отрицательного значения, это означает, что корпус не герметичен. Чтобы найти место утечки хладагента, используют опрессовку высоким давлением (40 Бар). Некоторые рекомендуют сначала попробовать провести проверку мыльным раствором.

Длительность операции зависит от мощности вакууматора. Простые приборы справляются с работой за 20-30 минут, такое же количество уходит на последующую проверку. Наиболее производительные модели способны справится за несколько минут, однако последующее тестирование после герметизации требует практически такого же времени (15-20 или 30 минут).

Однако специалисты время процедуры склонны увеличивать. Они говорят, что чем продолжительнее будет процесс, тем качественнее и длительнее будет в дальнейшем работа оборудования. Считается, что операция вакуумирования (вернее, проверки давления после выключения насоса) может затянуться на 1,5-2 часа. Если показания прибора за этот промежуток не изменились, то можно «с легким сердцем» отсоединять оборудование: манометр и вакууматор.

Как заправляют кондиционер?

После вакуумации необходима заправка сплит-системы, а для этого требуется сначала рассчитать необходимый объем фреона, а затем успешно его запустить в магистраль. Это можно сделать несколькими способами.

Самый элементарный вариант — заправка по массе. В этом случае используют специальные весы. Баллон взвешивают, определяют количество хладагента, затем заправляют фреоном трассу. Чтобы избежать ошибок, рекомендуют использовать заправочный цилиндр. Это устройство гарантирует скорость и точность заправки. Сначала с его помощью заправляют баллон, затем — контур. Единственный минус этого способа — небольшой размер емкости: она способна вместить только 4 кг вещества.

Заправка по давлению — второй возможный вариант, но в этом случае надо ориентироваться на информацию производителя оборудования. Заполнение контура состоит из нескольких этапов. Обязателен контроль заправки, поэтому используют монометрический коллектор. После того как закачивают первую порцию, показатели сверяют со специальной таблицей. После этого добавляют новую дозу. Продолжают операцию до тех пор, пока показатели манометра не сравняются с табличными данными.

Смотровое стекло — еще одна возможность контролировать объем фреона в системе. Если видны пузырьки, то они явное доказательство того, что хладагента еще недостаточно. Их исчезновение свидетельствует о заполнении контура. В этом случае заправку также делают небольшими порциями.

Если говорить о заправке на производстве, то здесь количество хладагента рассчитано на 5 м трассы кондиционера. Если магистраль имеет большую длину, то дозаправка обязательна. Например, для сплит-систем мощностью до 3 кВт на каждый дополнительный метр необходимо добавлять лишние 20 грамм.

Нюансы проведения вакуумирования

Вакуумирование сплит-системы не всегда проходит без проблем. Так, показания давления может скакать. Такие резкие и частые изменения указывают на потерю герметичности. Значит, постоянные скачки – это признак пробоины, плохо закрученной гайки шланга и др. Лучший метод диагностики – мыльный раствор. Этот старый, но до сих пор действенный метод, внешне покажет проблемную зону. Если в каком-то месте появились пузырьки, то необходимо подключить этот элемент заново, или просто подтянуть гайку ключом.

Чаще всего, все проблемы с вакуумированием, связаны с нарушениями соединений. Так, гайки могут быть недотянуты или перетянуты. Не исключен вариант того, что резьба может быть сорванной.

Этот вариант требует дополнительных действий со стороны мастера. Подключают коллектор к клапану для дозаправки фреона, включают кондиционер и перекрывают вентиль на тонкой трубе. Как только показатели на манометре начнут уменьшаться, следует перекрыть и соседний вентиль. После этого можно выключать кондиционер и отключать остальное оборудование.

После проведения дополнительных операций по перекачке хладагента, необходимо заново провести вакуумирование. Сам процесс удаления воздуха и влаги несложен, если его производить самостоятельно. Только есть один минус. Если вдруг что-то пойдет не по плану и не будут проведены определенные меры по защите устройства, то есть риск того, что охладительная система может повредиться или стать неисправной. А при вакуумировании кондиционера специалистами, риск того, что может произойти проблемная ситуация, минимальный. Дополнительным и важным фактором при пусконаладочных работах, проводимых специалистами – это гарантия на качество работы. При любых проблемах, возникших с ККБ после этого, повторный ремонт будет бесплатным.

Как самому демонтировать внутренний блок?

Очень важным этапом является демонтаж комнатного блока кондиционера. Мы уже рассматривали схему выполнения работ по его разборке и снятию. Теперь нужно более подробно остановиться на том, как отсоединить все важные детали и не упустить существенные мелочи.

Нужно быть очень аккуратным при работе с испарителем, так как его очень легко повредить при снятии, точнее можно испортить его систему крепления. Рядом с испарителем находятся провода, которые закреплены защелками. Их также нужно постараться не задеть. Очень часто крышка, которая закрывает испаритель, находится с той стороны, где кондиционер примыкает к стене и до нее бывает очень трудно добраться.

Выйти из сложной ситуации поможет отвертка, точнее ее часть. Нужна отвертка с наконечником в виде креста. Удерживая ее при помощи пассатижей, действовать нужно будет вслепую. В то время как вы отвинчиваете шурупы, удерживающие блок кондиционера на стене, ваши помощники должны держать его, иначе, когда крепления ослабнут, кондиционер может упасть, а это чревато поломкой оборудования.

Таким образом, если вы надумали самостоятельно разбирать данное оборудование, то нужно быть хоть немного уверенным в своих силах и успехе операции. Даже, если все работы были выполнены правильно, и самостоятельный демонтаж кондиционера прошел в целом успешно, возможны проблемы при самой транспортировке.

Перевозя такое хрупкое оборудование, как кондиционер, тряска в автомобиле недопустима, так как устройство может существенно пострадать. Если вы вдруг услышали негромкий хлопок где-то в коробке с кондиционером, то возможно вам придется вскоре приобретать новое устройство.

Показания вакуумметра

Возможны несколько вариантов поведения стрелки вакуумметра после выключения прибора:

Показания свидетельствуют о повышении давления, при этом стрелка снова падает до значения 1 атм, которое было до начала процесса вакуумирования.
Показания опять же свидетельствуют о повышении давления, но стрелка, падая, не достигает отметки 1 атм.
Стрелка не меняет своего положения на протяжении более пятнадцати минут, показывая значение «0».

Что это может значить? В первом варианте, когда стрелка достигла значения 1 атм при повышенном давлении, необходимо понимать, что в системе скорее всего присутствует течь и нужно ее как можно быстрее устранить. Во втором варианте, где стрелка не достигает значения 1 атм. при том же повышенном давлении означает, что необходимо продолжить процесс вакуумирования, поскольку в системе еще осталась влага. Последний вариант свидетельствует о положительном результате операции, т.е. что вакуумирование прошло хорошо, а влага и воздух полностью удалены из системы.

Бывают случаи, когда отсутствие герметичности выявляется намного позже, когда в системе уже создано рабочее давление. Поэтому после проверки на вакуум лучше всего дополнительно провести еще и проверку на герметичность под давлением

Особенности снятия внешнего блока своими руками

Так как работы подобные демонтажу кондиционного оборудования, выполнить не так уж легко, то лучше отдельно разобрать подробнее разборку внешнего и внутрикомнатного блока.

Самостоятельное отключение уличного блока осуществляется тем же способом, которым пользуются профессионалы. Вам также могут понадобиться специальное оборудование и инструменты. Возможно, нужно будет приобрести манометрический коллектор, который нужен для корректного демонтажа путей, соединяющих внешний и внутренний блоки, то есть трассы. При этом любая утечка фреона будет полностью исключена. Единственным недостатком является высокая стоимость такого оборудования. Цена его сравнима со стоимостью вывоза профессионального мастера.

Выполнять собственноручно демонтирование уличного блока следует только в том случае, если к нему есть свободный доступ. Не стоит изображать из себя альпиниста, выполняя работы на большой высоте. С этим легко справится профессиональный монтажник-высотник.

Но если к внешнему блоку можно подобраться без особых усилий, то приступайте к отвинчиванию его крепежей.

Прежде всего, нужно непременно промаркировать клеммы на кабелях питания. Вам еще придется подсоединять устройство в другом месте, и без специальных пометок, разобраться с тем, что куда подключается, будет невозможно.
К уличному блоку подключены две трассы – одна из них проводит хладагент в систему в жидком состоянии, другая – в виде газа. Чтобы не ошибиться, первое, что нужно сделать, это подсоединить к зажиму наружного блока прибор под названием манометр.
Затем устройство переводят в режим производства холодного воздуха и выжидают около десяти минут. Потом гайку штуцера на трубе для жидкого фреона можно, наконец, закрутить, предварительно сняв его крышку. Внимательно следите за манометром, когда стрелка на нем покажет значение в 1 МПа, необходимо закрутить и другую гайку, которая расположена на штуцере трубы, по которой движется газообразный фреон.
После того, как все манипуляции выполнены, необходимо очень быстро отключить питательный кабель кондиционера от сети. Теперь можно демонтировать соединительные трубы. Их обычно отрезают при помощи трубореза. При этом нужно учесть, что расстояние до штуцеров не должно быть меньше 20 см. Концы отрезанных таким методом труб, нужно обязательно обработать. Требуется зачеканить и концы труб на внутреннем блоке.
После того, как устройство будет отключено от электросети, можно удалять крепление внешнего блока и упаковывать его для перевозки.

Пошаговая инструкция

Можно ли произвести вакуумирование кондиционера своими руками? Вполне

Но важно понимать, что эта процедура не так легка, как кажется на первый взгляд. Особенно это касается сложной климатической техники, вроде прецизионного кондиционера

Но вы можете попробовать выполнить эти работы самостоятельно, если уверены в своих силах.

Выше мы уже описывали краткую схему установки насоса и вакуумирования трассы. Давайте подробнее остановимся на каждом этапе.

Первый этап

Подключите вакуумный насос для откачки воздуха к кондиционеру. Для этого один конец желтого заправочного шланга присоедините к насосу, а другой — к среднему штуцеру манометрической станции. Далее к левому штуцеру манометра присоедините один конец синего шланга, а второй конец — к заправочному штуцеру газового вентиля на наружном блоке кондиционера.

Включите насос вакууматор. Откройте левый кран на манометре и вентили сервисных портов. Следите за показаниями: необходимо, чтобы стрелка остановилась на значении -1 Бар. Проводите вакуумирование в течение 10-20 минут. Затем выключите насос, но не отключайте манометр еще около получаса

Обратите внимание на показатели: если стрелка вернулась к показанию 0 Бар, значит возникла утечка

Чтобы обнаружить место утечки, смажьте все соединения мыльным раствором. Это старый и эффективный метод. Как только будет обнаружено место утечки, хорошенько затяните крепления и попробуйте провести вакуумирование еще раз.

Второй этап

Теперь необходимо заправить аппарат фреоном. Откройте левый кран на манометре, а правый закройте. Шланг на среднем штуцере манометра (желтый) отсоедините от насоса и подключите к баллону с холодильным агентом. Вы услышите характерное шипение, означающее, что фреон начал заполнять контур. Как только вы заправите кондиционер, отключите трубки и закройте газовый вентиль на наружном блоке.

Теперь проведите полное тестирование сплит-системы. Включите аппарат в режим «COOL» (охлаждение), установите температуру +20 градусов и подождите 15 минут. За это время кондиционер начнет работать в полную силу и вы сможете прочувствовать, насколько эффективно он справляется со своей задачей. Затем проверьте режим «HEAT»(нагрев).

Если во время проверки выяснилось, что какие-то режимы работают некорректно или вовсе не включаются, вызовите мастера. Без должного опыта и знаний вы не сможете определить точную причину. Скорее всего, были допущены ошибки при заправке холодильным агентом. Возможно, фреона недостаточно или он заправлен в избытке.

Мы убеждены, что процесс вакуумирования должен выполнять специалист. Он сможет точно рассчитать количество необходимого хладагента и грамотно протестирует систему после заправки. Теоретически, эта работу можно выполнить своими руками, но на деле новички сталкиваются со множеством проблем при самостоятельном вакуумировании.

Да, эта услуга стоит недешево с сервисном центре. Но стоит один раз заплатить профессионалу и не беспокоиться о проделанной работе, чем сделать работу некачественно в силу своей неопытности и затем все равно платить мастеру за поиск и устранением неполадок.

1 По какому принципу работает насос при откачке воздуха

Перед тем, как описать принцип работы вакуумных насосов для кондиционера, предварительно рассмотрим существующие виды и структуру устройства.

Вакуумный насос, предназначенный для откачки воздуха из кондиционера, разделяется на насколько видов.

Фото 1. Структура вакуумного насоса.

1. Пластинчатый роторный насос. Представлен четырьмя видами. По уровню производительности достигает шестидесяти литров в секунду. При этом максимальность давления составит половину Паскаля.
2. Водокальцевой вариант вакуумного насоса. Производитель вывел на рынок две разновидности. Для осуществления деятельности такого агрегата обязательно нужна вода. Отличается долговечностью в использовании и относительной дешевизной.
3. Насос мембранный. Вакуум создается относительно неглубокий. В своей деятельности требует частой замены таких элементов, как клапана и мембраны. Чаще всего область применения промышленность.
4. Очень глубокий вакуум создает золотниковая модель вакуумного насоса. Большой вес, приличный объем и повышенная стоимость делают возможным его применение только на предприятиях.
5. Насос, имеющий масляный уплотнитель. Специальное отделение для масла обеспечивает отличное действие аппарата.

Устройство насоса примерно одинаковое у всех производителей. Отличаются только по вышеперечисленным видам. Какая же у него структура?

Выполнен в горизонтальной плоскости.
Существуют два окна. Одно нагнетает газ, другое – всасывает.
Жидкостное кольцо служит для сжимания газа.
С помощью лопаточного колеса приводится в движение кольцо.
Набор мелких элементов.
Вакууматор для кондиционера произведен из чугуна.
Крышка содержит отверстие для подачи водного ресурса.

Что касается принципа действия, то его ключевая робота заключается в удалении воздушных масс из кондиционера. Такой прибор, также служит для удаления различных газов и паров воды. Одновременно создает низкий тип давления.

В результате воздушная смесь изолируется и перемещается к выходу через патрубок. Когда происходит процесс связывания газа, то его микрочастицы удаляются при помощи жидкости. Поэтому применение вакууматор имеет двойное значение для кондиционера. Одновременно исчезает жидкая и газообразная смесь.

Вакуумирование старых кондиционеров

Даже не новый кондиционер может поддаться влиянию природных сил. Так, чаще в зимнее время, при малейших проблемах с герметичностью медной магистрали или теплообменника, есть риск попадания в систему воздуха. Такое нарушение вакуума можно заметить по ряду факторов. Вакуумирование необходимо проводить:

Если во время работы оборудования из кондиционера доносятся звуки, похожие на бульканья.
Если поверхность медной магистрали изменила свой цвет, с красного на синий или черный.
Если кондиционер стал работать менее эффективно.

Полное прекращение охлаждения помещения при таковых поломках бывают редко. Если у хозяина появились подозрения о неполадках подобного рода, ему необходимо вызвать специалистов. Таковые проведут диагностику кондиционера – проверяет систему на наличие воздуха и влаги, а также измеряют количество фреона в компрессорно-конденсаторном блоке.

Существует возможность осуществить и бесплатный ремонт. Но такой вариант действителен только для того оборудования, которое еще подлежит гарантийному обслуживанию. Но растрат не избежать в случае того, если неполадка была создана человеком. Так бывает довольно часто, ведь кондиционер может сломаться даже от его эксплуатации при непригодно низкой температуре воздуха.

Обратите внимание

В интернете вы можете наткнуться на противоречивые советы от, казалось бы, опытных мастеров. Например, некоторые мастера вместо вакуумирования используют т.н. продувку трассы фреоном, чтобы вытеснить бОльшую часть лишнего воздуха из системы. Это экономичный и быстрый способ, но мы категорически не рекомендуем его использовать.

Почему? Во-первых, эту процедуру запрещает большинство производителей кондиционеров. Во-вторых, такой способ не добавит вашему кондиционеру долгих лет службы. Если проигнорировать вакуумирование системы и вместо этого использовать продувку хладагентом, некоторое количество воздуха все равно останется в контуре. Со временем внутренности аппарата покроются иссиня-черным налётом из-за процесса окисления.

Словом, не стоит экономить на подобных работах. Если у вас нет возможности приобрести вакуумный насос, возьмите его в аренду. Либо доверьте эту работу профессионалу, у которого есть полный набор необходимых инструментов, а также бесценный опыт.

2 Процедура использования вакуумного насоса.

Что представляет из себя кондиционер? Внешний и внутренний модули соединенные магистралью с находящимся в ней хладагентом.

Процесс вакуумирования производится при собранном оборудовании и подключенном инструментарии.

Рассмотрим действия по этапам.

1. Заправочный патрубок служит базой присоединения для коллектора с вакуумметром.
2. При вентилях с открытым положением и с показателем обычного давления на приборе производим подключение вакуумного насоса.
3. Насос производит откачку воздушной смеси до возникновения нулевого давления.
4. После процедуры, насос не отключается. В это время происходит закачка азота. Показатели давления должны установиться на цифре 1. Азот служит для связывания водяного пара.
5. Ожидаем еще примерно один час.
6. Проверяем нужные параметры. Если стрелка не приближается к единице, требуется повторное использование вакуумации. В остальных случаях данные говорят об успешно проведенной процедуре.

Для чего нужен увлажнитель воздуха

Самодельный вакуумный насос

Вакууматор можно изготовить на базе компрессора от старого холодильника («Саратов», «ЗИЛ» и т.п.). Необходимо слить минеральное масло из него, заменив с предварительной промывкой керосином более вязким машинным (летней «синтетикой»).

Изготовить вакуум-насос на базе компрессора от холодильника можно, только вакуумировать сплиты мощнее 5000 BTU он не способен. Большинство подобных самоделок (см. фото) являются не вакууматорами, а воздушными компрессорами

В работе компрессор будет активно выбрасывать «минералку» через выходную трубку, быстро заполняя маслоуловитель. Замена «синтетикой» позволит обойтись без отдельного ресивера с фильтром. А вот установка маслоуловителя обязательна. Для контроля степени вакуумации понадобится вакуумметр или, как минимум, манометр.

Однако если с компрессором холодильника можно собрать неплохой воздушный компрессор, то вакууматор получится достаточно слабый, низковакуумный. Такие компрессоры не могут дать вакуум более 104 Па, т.е. для вакуумизации сплит-систем они не подходят.

Лучшие вакуумные насосы

ZENNY Насос вакуумный ZVP-1-45 Одноступенчатый, 45 л/ми на Яндекс Маркете

Насос вакуумный (1 ступ. 42 л/мин) Becool BC-VP-114N на Яндекс Маркете

Одноступенчатый вакуумный насос VЕ115N (51л/мин) на Яндекс Маркете

Насос вакуумный MAKITA DVP180Z 50 л/мин, Без АКБ и ЗУ на Яндекс Маркете

ZENNY Насос вакуумный. ZVP-1-75 Одноступенчатый, 75 л/ми на Яндекс Маркете

Процесс вакуумирования

Как известно, внутренний и наружный блоки кондиционера соединены друг с другом двумя медными трубками. Так как по ним циркулирует хладагент, то в трубках не должно быть ничего постороннего. А все стыковочные места должны быть надежно герметизированы. Бывает, что вакуумирование вообще не проводится. Вместо этого применяют хладагент, который пускают через систему для вытеснения из нее воздуха.

Никто не задумывается, что при таком подходе нет гарантии того, что воздух будет вытеснен полностью. А значит, есть риск, что в фреон попадет воздух. Что непременно приведет к обмерзанию некоторых элементов контура. И тогда понадобится полное освобождение системы от фреона и заправка его новой порцией хладагента, что сулит дополнительные и весьма существенные траты.
